Rejestratory ApSec serii XVR

1. Rejestratory ApSec serii XVR Przygotował: Karol Fietkiewicz

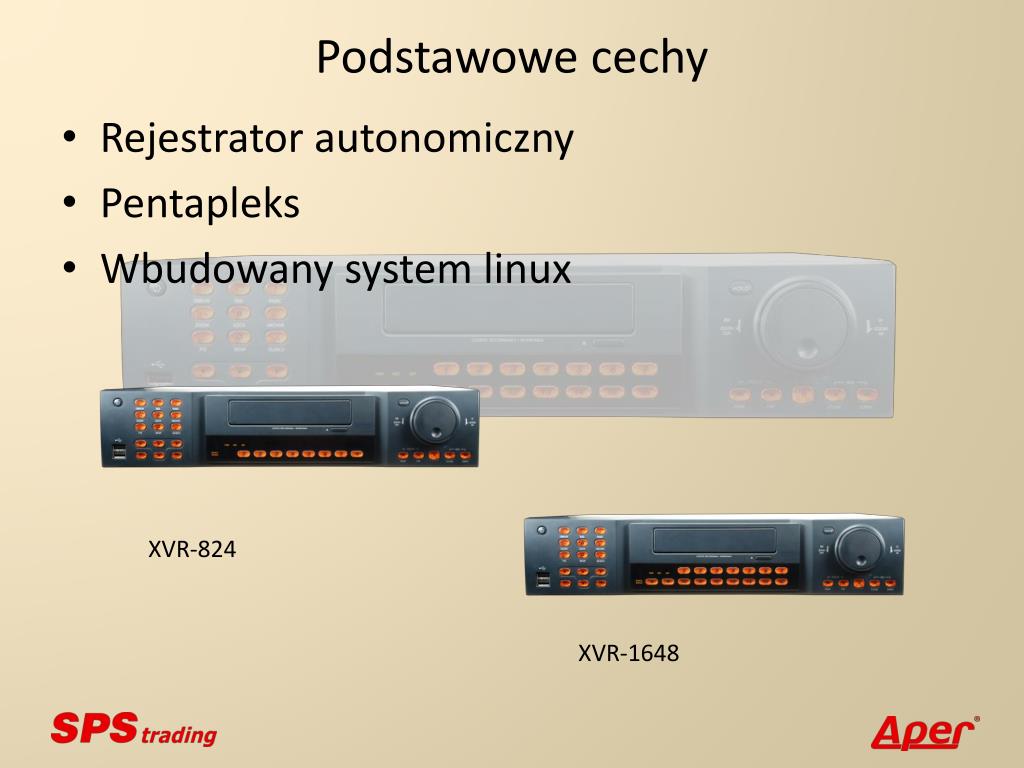

2. Podstawowe cechy • Rejestrator autonomiczny • Pentapleks • Wbudowany system linux XVR-824 XVR-1648

3. Podstawowe cechy • Polskie menu • Rozbudowany graficzny interfejs • Obsługa przy pomocy myszy USB

4. Podstawowe cechy • Maksymalna prędkość rejestracji: 400 kl./s CIF (XVR-1648) – 25 kl./s 200 kl./s CIF (XVR-824) – 25 kl./s • Kompresja MPEG-4, cztery stopnie kompresji • Rozdzielczości zapisu: 4CIF (FRAME) 704 x 576 pikseli 2CIF (FIELD) 704 x 288 pikseli CIF (QUAD) 352 x 288 pikseli • Rozdzielczość telewizyjna 480 TVL

5. Podstawowe cechy, ApSecvsAPER-PDR * poprzez konwerter SATA, w komplecie z urządzeniem

6. Cechy wyróżniające, ApSecvsAPER-PDR

7. Rejestracja, porównanie Nośniki - wewnętrzne dyski twarde ATA / SATA (przejściówka, w cenie) do 2 TB, bez potrzeby wyjmowania napędu optycznego CD/DVD. Sumaryczna pojemność 8 TB. Tryby rejestracji: Cykliczna, lub liniowa, z możliwością ustalenia limitu zapisu

8. Rejestracja • Tryby rejestracji: • Normalny - Harmonogram (dwa typy harmonogramu, dzienny + tygodniowy): • Nagrywanie ciągłe • Nagrywanie alarmowe • Detekcja ruchu • Zdarzenia zdefiniowane przez użytkownika • Alarm lub ruch

9. Rejestracja • Nagrywanie alarmowe - nagrywanie ze zdefiniowaną prędkością, w przypadku alarmu kanał przeznaczony do rejestracji nagrywa z maksymalną prędkością. • Nagrywanie PANIC – niezależnie od harmonogramu, parametry rejestracji zmienią się na tryb „panic”. • Rejestracja przedzdarzeniowa: 5 sekund. • Rejestracja pozdarzeniowa: maksymalnie 300 sekund.

10. Wyszukiwanie nagrań • Rozmaite tryby wyszukiwania: • Normalne: • Zdarzeniowe • Wg kalendarza • Linijka czasowa Panorama1 – rozłożenie odtwarzanego materiału w sekwencję 36-tu obrazów. Panorama2 – rozłożenie odtwarzanego materiału w sekwencję 8-miu obrazów, z różnych godzin.

11. Wyszukiwanie nagrań • Rozmaite tryby wyszukiwania: • Detekcja wtórna – wyszukiwanie w nagranym materiale zdarzeń określonego typu: • Motion Search – detekcja ruchu • Museum Search – detekcja kradzieży przedmiotu

12. Wyszukiwanie nagrań,porównanie

13. Archiwizacja Archiwizacja z wyszukiwania/linijki czasowej. Podczas wyszukiwania materiału jest możliwe dodanie wybranych, zaznaczonych fragmentów do „banku” archiwizacji, celem późniejszego ich zapisania. Nośniki archiwizacji: - wbudowana nagrywarka DVD - nośniki USB: Flash, dysk twardy - komputer Format archiwizacji: AVI

14. Wbudowana krosownica wizyjna Wbudowana funkcja krosownicy, możliwość konfiguracji sekwencji na monitorach głównym i pomocniczych, w tym możliwość wywołania sekwencji (kamery) w przypadku zdarzenia alarmowego.

15. Konfiguracja użytkowników System, zdalnie i lokalnie strzeżony przy pomocy loginu i hasła. Konfigurowalne grupy użytkowników: Administrator + definiowane grupy, do których można przypisać użytkowników.

16. Konfiguracja zdarzeń użytkownika W rejestratorach ApSEC jest możliwość grupowania róznego rodzaju zdarzeń w zdarzenie użytkownika, przy pomocy funkcji logicznej AND.

17. Powiadamianie użytkowników • W przypadku zdarzenia alarmowego (lub systemowego) rejestrator potrafi powiadomić użytkownika na kilka sposobów: • Zmiana stanu wyjścia alarmowego • Zmiana sekwencji wyświetlania (monitor główny i spoty) • Wysłanie wiadomości e-mail • Powiadomienie aplikacji zarządzającej • Sygnał dźwiękowy (brzęczyk).

18. Obsługa rejestratorów Lokalna: Panel przedni Mysz (klawiatura) USB, w komplecie z rejestratorem Pilot IR Opcjonalnie pulpit sterowniczy.

19. Oprogramowanie zdalnego klienta I-RemoteAgent • Podgląd na żywo i zdalne odtwarzanie materiału, rejestracja materiału • Sterowanie kamerami obrotowymi PTZ • Konfiguracja najważniejszych ustawień rejestratora • Obsługa do 4 rejestratorów jednocześnie Przeglądarka Internet Explorer

20. Oprogramowanie zdalnego klienta I-CMS • Podgląd, odtwarzanie, i rejestracja lokalna • Sterowanie kamerami obrotowymi • Konfiguracja rejestratora • Zarządzanie systemem przy pomocy E-map • Zdalne monitorowanie alarmów przy pomocy wyskakujących okien • Praca wielomonitorowa • Do 64 kamer w jednym oknie • Do 10-ciu okien jednocześnie

21. Obsługa rejestratorów Mobilna: I-PDAViewer – oprogramowanie klienta sieciowego na PDA, obsługa mobilna, funkcjonalność: podgląd obrazu na żywo, sterowanie kamerami obrotowymi.

22. Wejścia wideo Wyjścia wideo • Główne monitorowe: • - VGA (D-Sub) • - Video (BNC) – bez konfiguracji • - SVideo • Pomocnicze monitorowe (Spot Out): • – 2/4 x Video (BNC) • Przelotowe monitorowe: • - 8/16 x Video (BNC) • Wideo: - 8/16 x Video (BNC)

23. Wejścia/wyjścia alarmowe • Wejścia - 8/16 wejść alarmowych NO/NC, zaciskowych - wejście panic - wejście kasowania alarmów • 16 x wyjście alarmowe przekaźnikowe, złącze zaciskowe • Możliwość definiowania zdarzeń użytkownika

24. Wejścia/Wyjścia audio • 1 x Audio Out (RCA) • 4 x Audio IN (RCA) • Transmisja audio przez sieć IP • Dwukierunkowe audio – z aplikacją zarządzającą

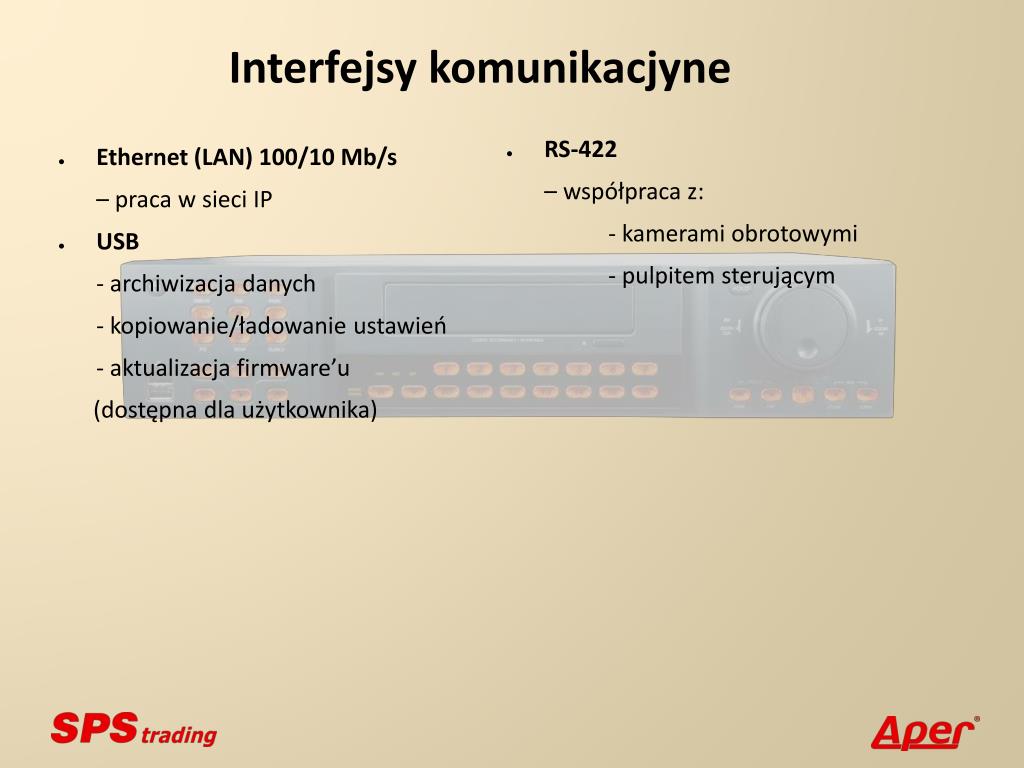

25. Interfejsy komunikacjyne • RS-422 – współpraca z: - kamerami obrotowymi - pulpitem sterującym • Ethernet (LAN) 100/10 Mb/s – praca w sieci IP • USB - archiwizacja danych - kopiowanie/ładowanie ustawień - aktualizacja firmware’u (dostępna dla użytkownika)

26. Funkcje sieciowe • Synchronizacja czasu NTP, strefy czasowe • Konfigurowalny klient DDNS • Serwer SMTP (pocztowy) • Konfiguracja zdarzeń wysyłanych e-mail • Ograniczanie pasma sieciowego (do 56 kbit)

27. Inne właściwości Auto Reboot - automatyczny powrót do wykonywanych operacji po zaniku zasilania Watch-Dog- automatyczny restart w przypadku wystąpienia niestabilności w pracy systemu Monitorowanie/testowanie dysków (SMART + POWIERZCHNIA), możliwość włączenia błędu dyskowego do zdarzeń alarmowych. Funkcja kopiowania ustawień Zabezpieczenie obrazu przed dokonaniem zmian - znak wodny (watermark)
