Ing miguel mendoza

ING. MIGUEL MENDOZA

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

  • Trayectoria profesional de diez años: Tres años en departamento de Mantenimiento, cinco con Ingeniero de soporte y dos como Gerente Regional.

  • Gerente Regional de ventas en Zona Noroeste del País.

  • Responsable de la coordinación de ventas y soporte técnicos de los estados de Sonora, Sinaloa, Chih., Baja California Norte y Sur.

  • Instructor de seminario teórico - prácticos.

  • Recibió capacitaciones en Seattle, WA., Phoenix, AZ., Salt Lake City, UT., por Fluke USA para entrenamientos de equipos y sus aplicaciones.


Seguridad en mediciones el ctricas

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Seguridad en MedicionesEléctricas

Ing. Miguel Mendoza

Gerente Regional Fluke México

Tel. (656) 627 0099

[email protected]

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Objetivos de este programa

  • Agenda

  • Introducción: Que puede hacer la Energía eléctrica en un multímetro Digital

  • Riesgos de Seguridad Comunes

  • Inspección de Seguridad en la Medición

  • Normas de Seguridad IEC

  • Arco Eléctrico

  • Como hacer una medición segura

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Seguridad en las mediciones eléctricas

Alguna vez, el manejo Seguro de herramientas fue obvio

Hoy en día, en las complejas herramientas de prueba , la seguridad puede NO esta indicada y por ello el riesgo es latente

“Hey, Mira!, ¿Que haces?”

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Energía

La energía no se crea ni se destruye, solo se transforma

Existen varios tipos de energía: Química, Mecánica, Nuclear, Térmica, luminosa, y por supuesto Energía ELECTRICA.

Sin ella, prácticamente no habría movimiento

Sus unidades son los Kilo Watts-Hora KWh. Y es lo que pagamos

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Que es Tensión Eléctrica?

En una fuerza electromotriz capaz de hacer fluir electrones por un conductor eléctrico.

Es el potencial eléctrico que se requiere para que nuestro equipo de computo funcione correctamente

Sus unidades son los Volts de ahí su sobre nombre: VOLTAJE

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Que es Corriente Eléctrica?

Es un flujo de electrones que pasan a través de un conductor eléctrico.

Representa en forma simple la cantidad de energía que demanda una carga. (Un foco, equipo de computo, un motor etc).

Sus unidades son los ampers (con frecuencia a esta magnitud se le llama amperaje)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Corriente alterna ó directa?

Tanto la tensión como la corriente eléctrica pueden ser del tipo alterno ó directo.

La energía eléctrica se distribuye del modo alterno. Los equipos de computo en un sentido estricto funcionan con corriente continua, con ayuda de su fuente de poder se logra esta conversión.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Que es Potencia Aparente?

Es el resultado de multiplicar la tensión eléctrica por la corriente Esta es la magnitud mas importante de un Regulador y/o un Soporte de Energía.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Que es Potencia Real?

Es la potencia que se aprovecha en forma real, se expresa en Watts y para el caso que nos ocupa es de relativa importancia.

La potencia aparente es la clave para recomendar el equipo adecuado

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

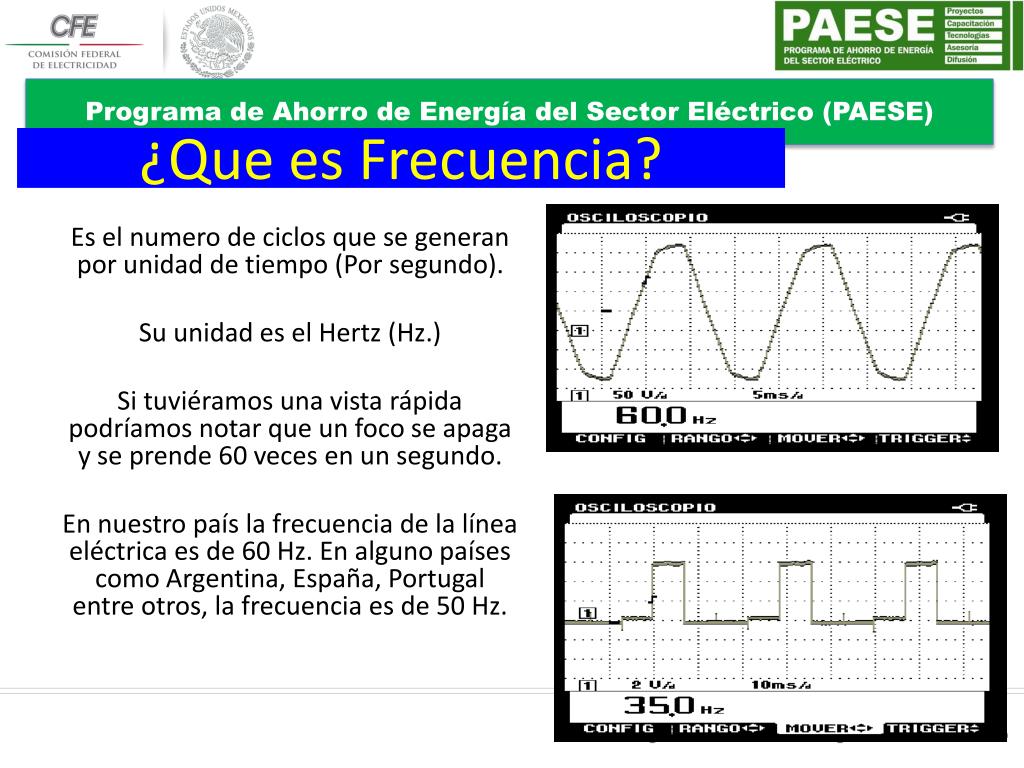

¿Que es Frecuencia?

Es el numero de ciclos que se generan por unidad de tiempo (Por segundo).

Su unidad es el Hertz (Hz.)

Si tuviéramos una vista rápida podríamos notar que un foco se apaga y se prende 60 veces en un segundo.

En nuestro país la frecuencia de la línea eléctrica es de 60 Hz. En alguno países como Argentina, España, Portugal entre otros, la frecuencia es de 50 Hz.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Que es Resistencia?

Oposición al paso de la corriente eléctrica.

Así como una llave de agua puede restringir el paso del agua, una resistencia restringe el paso de la corriente eléctrica

La unidad de la resistencia es el Ohm.

A mas resistencia eléctrica, menor flujo de corriente

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

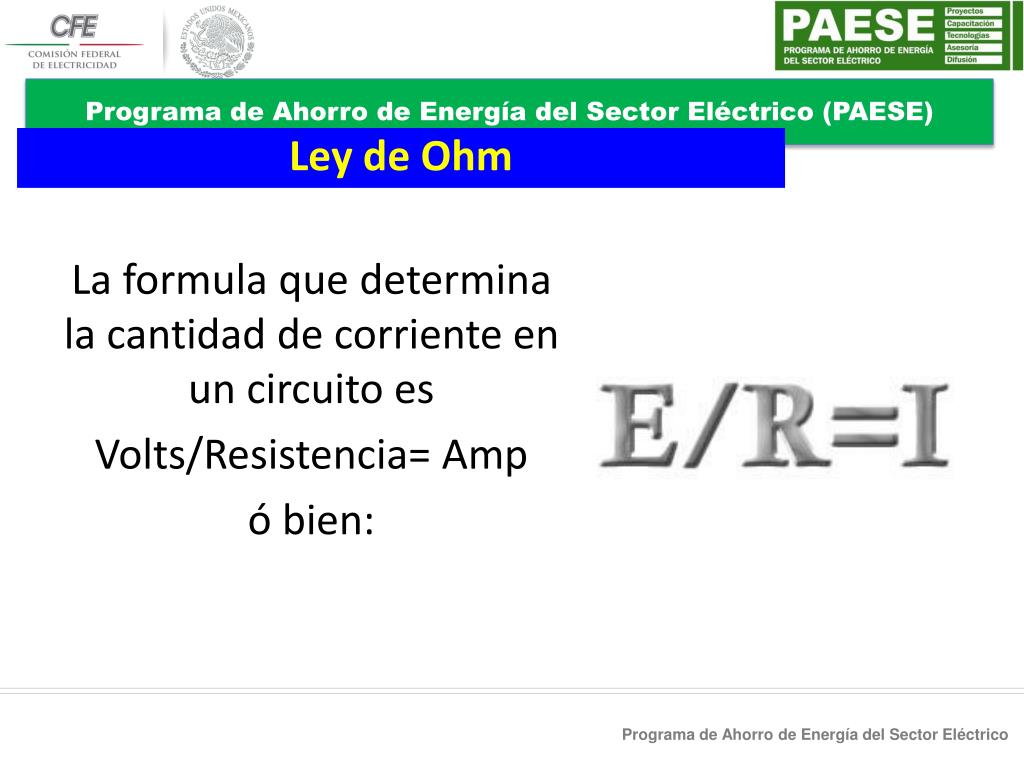

Ley de Ohm

La formula que determina la cantidad de corriente en un circuito es

Volts/Resistencia= Amp

ó bien:

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

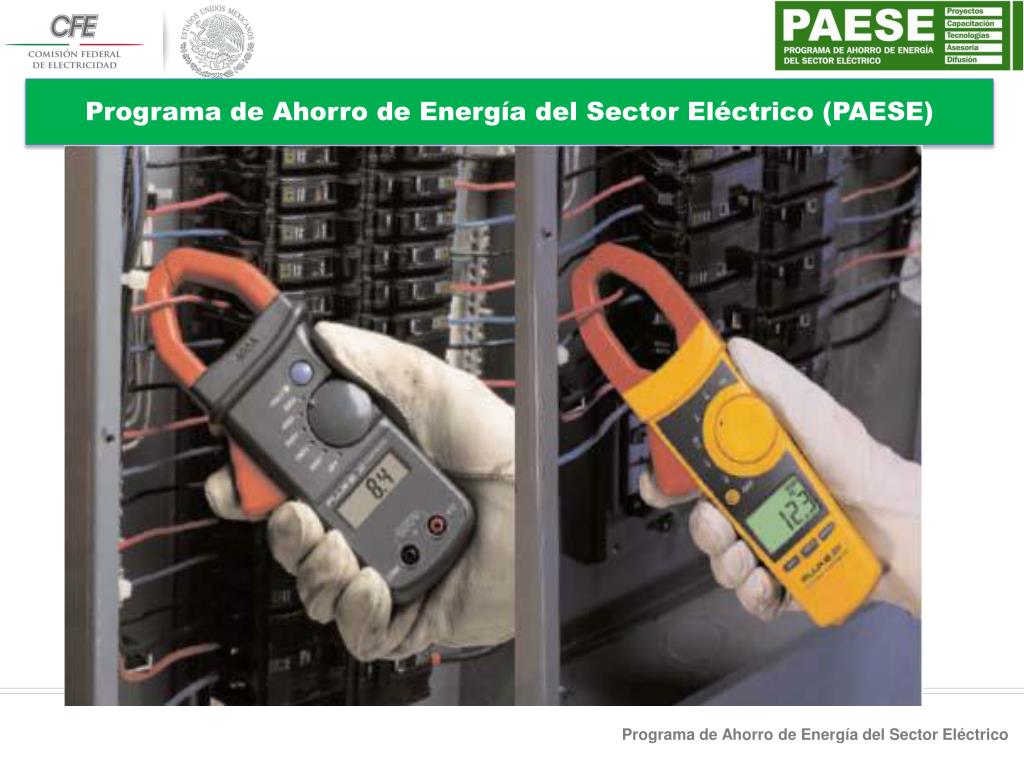

¿ Equipo RMS o Promedio ?

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Shock Eléctrico

Aplicado a la piel:

6+ Amps: Contracción sostenida del miocardio seguida por ritmo normal. Parálisis

respiratoria. Quemadas en área de

contacto.

100-300mA: Fibrilación Ventricular.

50mA: Palidez, desmayo, alguna herida

mecánica.

16mA: Corriente de contracción muscular.

1mA: Umbral de percepción.

Aplicado al miocardio:

100mA: Fibrilación Ventricular

10mA: Máxima corriente de fuga recomendada

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

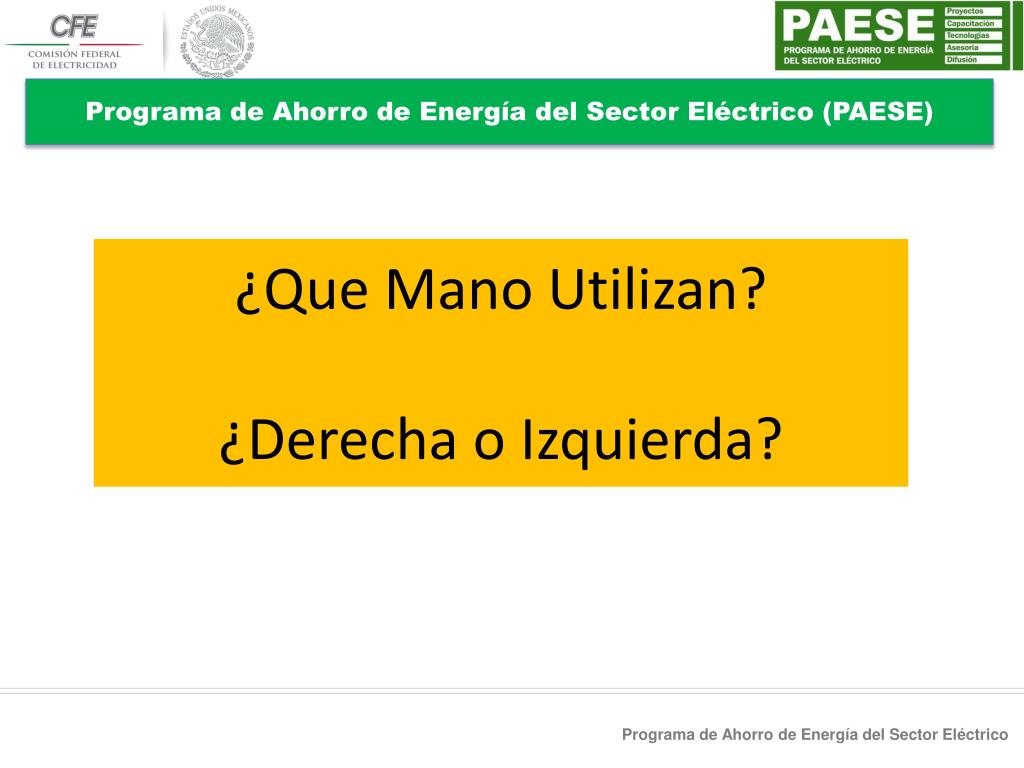

¿Que Mano Utilizan?¿Derecha o Izquierda?

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Corriente falla con tablero mal aterrizado

Corriente falla con tablero bien aterrizado

CORRIENTE DE FALLA

CORRIENTE DE FALLA

!

250 A

250 A

Riesgo de Electrocución

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

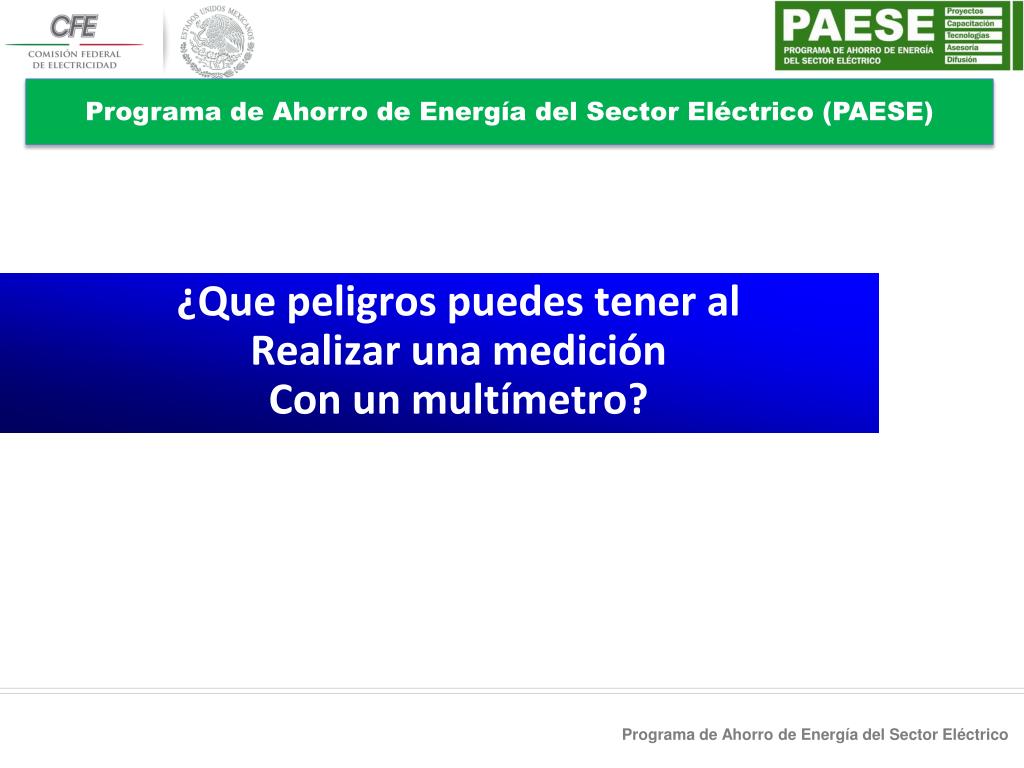

¿Que peligros puedes tener al

Realizar una medición

Con un multímetro?

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

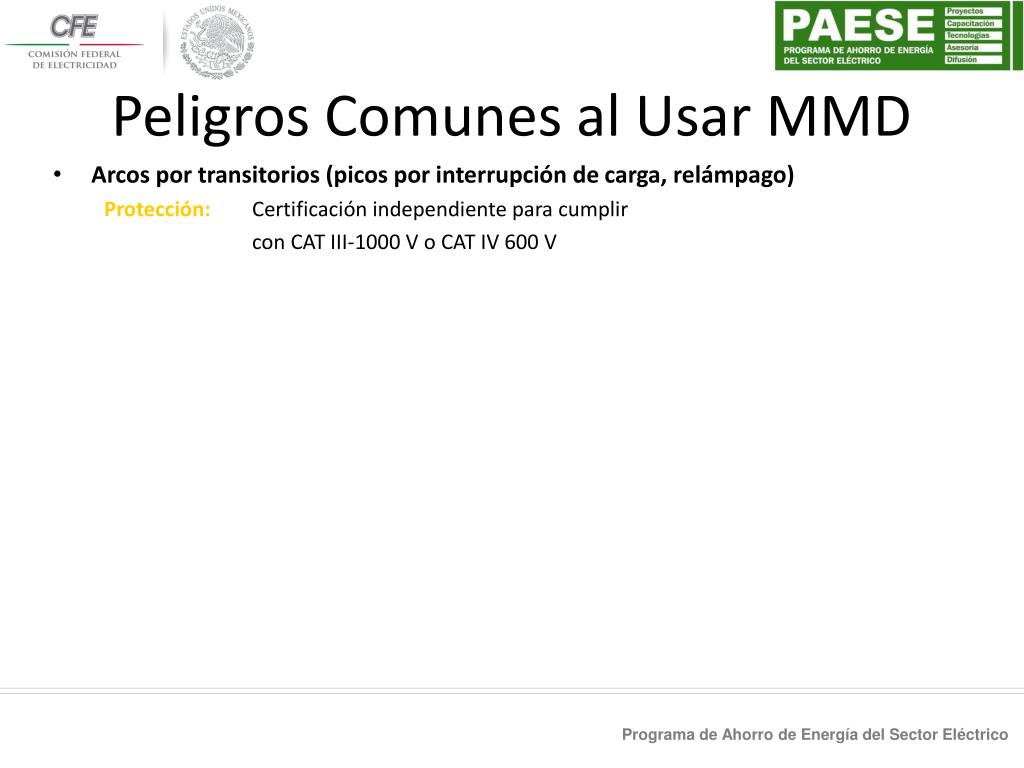

Peligros Comunes al Usar MMD

  • Arcos por transitorios (picos por interrupción de carga, relámpago)

    • Protección: Certificación independiente para cumplir

    • con CAT III-1000 V o CAT IV 600 V

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Peligros Comunes al Usar MMD

  • Arcos por transitorios (picos por interrupción de carga, relámpago)

    • Protección: Certificación independiente para cumplir

    • con CAT III-1000 V o CAT IV 600 V

  • Contacto con tensión mientras se mide continuidad o resistencia

    • Protección: Protección de sobrecarga en OHMs hasta la categoría de tensión del medidor (CAT)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Peligros Comunes al Usar MMD

  • Arcos por transitorios (picos por interrupción de carga, relámpago)

    • Protección: Certificación independiente para cumplir

    • con CAT III-1000 V o CAT IV 600 V

  • Contacto con tensión mientras se mide continuidad o resistencia

    • Protección: Protección de sobrecarga en OHMs hasta la categoría de tensión del medidor (CAT)

  • Medición de tensión con las puntas de prueba en la entrada de corriente

    • Protección: Fusibles para alta energía clasificados para la categoría de tensión del medidor. Usar medidores/probadores sin entrada de corriente (Fluke 110)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Peligros Comunes al Usar MMD

  • Arcos por transitorios (picos por interrupción de carga, relámpago)

    • Protección: Certificación independiente para cumplir

    • con CAT III-1000 V o CAT IV 600 V

  • Contacto con tensión mientras se mide continuidad o resistencia

    • Protección: Protección de sobrecarga en OHMs hasta la categoría de tensión del medidor (CAT)

  • Medición de tensión con las puntas de prueba en la entrada de corriente

    • Protección: Fusibles para alta energía clasificados para la categoría de tensión del medidor. Usar medidores/probadores sin entrada de corriente (Fluke 110)

  • Descarga por contacto accidental con componentes activos

    • Protección: Puntas de prueba doblemente aisladas con descanso/cubierta, guarda dedos, CAT III – 1000 V. Remplazar cuando se dañe

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Peligros Comunes al Usar MMD

  • Arcos por transitorios (picos por interrupción de carga, relámpago)

    • Protección: Certificación independiente para cumplir

    • con CAT III-1000 V o CAT IV 600 V

  • Contacto con tensión mientras se mide continuidad o resistencia

    • Protección: Protección de sobrecarga en OHMs hasta la categoría de tensión del medidor (CAT)

  • Medición de tensión con las puntas de prueba en la entrada de corriente

    • Protección: Fusibles para alta energía clasificados para la categoría de tensión del medidor. Usar medidores/probadores sin entrada de corriente (Fluke 110)

  • Descarga por contacto accidental con componentes activos

    • Protección: Puntas de prueba doblemente aisladas con descanso/cubierta, guarda dedos, CAT III – 1000 V. Remplazar cuando se dañe

  • Uso de medidores y probadores por encima de la categoría de seguridad (CAT)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Peligros Comunes al Usar MMD

  • Arcos por transitorios (picos por interrupción de carga, relámpago)

    • Protección: Certificación independiente para cumplir

    • con CAT III-1000 V o CAT IV 600 V

  • Contacto con tensión mientras se mide continuidad o resistencia

    • Protección: Protección de sobrecarga en OHMs hasta la categoría de tensión del medidor (CAT)

  • Medición de tensión con las puntas de prueba en la entrada de corriente

    • Protección: Fusibles para alta energía clasificados para la categoría de tensión del medidor. Usar medidores/probadores sin entrada de corriente (Fluke 110)

  • Descarga por contacto accidental con componentes activos

    • Protección: Puntas de prueba doblemente aisladas con descanso/cubierta, guarda dedos, CAT III – 1000 V. Remplazar cuando se dañe

  • Uso de medidores y probadores por encima de la categoría de seguridad (CAT)

    • Protección: Tener buena suerte además de encomendarse a Dios

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

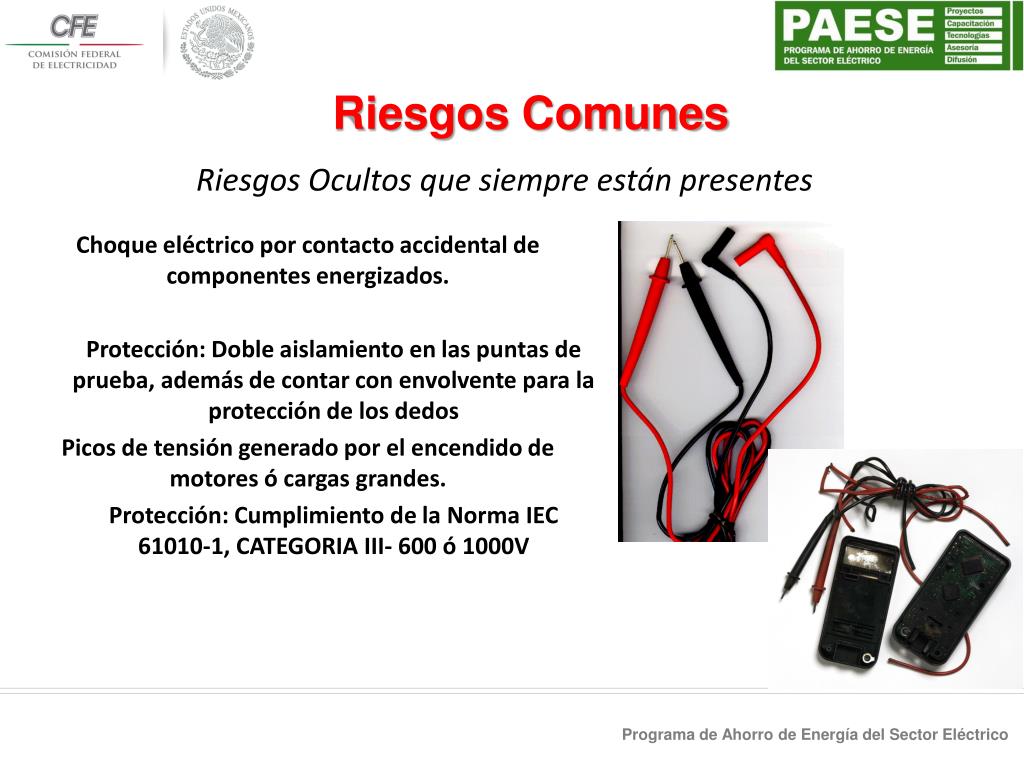

Riesgos Comunes

Riesgos Ocultos que siempre están presentes

Choque eléctrico por contacto accidental de componentes energizados.

  • Protección: Doble aislamiento en las puntas de prueba, además de contar con envolvente para la protección de los dedos

    Picos de tensión generado por el encendido de motores ó cargas grandes.

  • Protección: Cumplimiento de la Norma IEC 61010-1, CATEGORIA III- 600 ó 1000V

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Riesgos Comunes

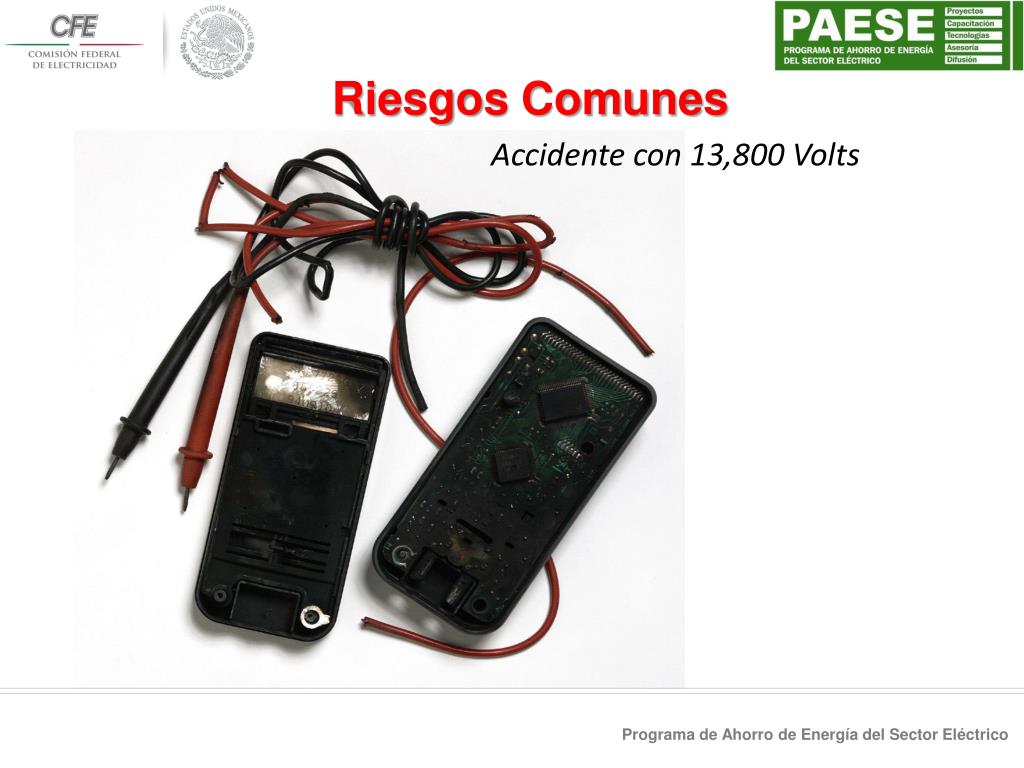

Accidente con 13,800 Volts

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Nueva Normas de seguridad IEC

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

International Electrotechnical Commission IEC

IEC 61010 es la nueva norma para mediciones y “pruebas" de baja tensión y equipo de control

IEC 61010 contiene muchas mejoras de protección contra “impulsos de sobretensión” picos de tensión.

La norma IEC 61010 esta basada en:

  • ANSI/ISA-S82.01-94 (Estados Unidos)

  • CAN C22.2 No. 1010.1-92 (CANADA)

  • EN61010-1:1993 (EUROPA)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Cuantas categorias de seguridad conoce?

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Categorías de las Mediciones

  • El nivel y energía de los impulsos de tensión depende de la localización. Entre mas cerca este de la fuente de energía, mayor es la corriente de falla disponible, por lo tanto mayor la categoría

  • La IEC 61010 define 4 localizaciones o categorías:

    • CAT IV“Origen de la instalación”Acometida de entrada y cualquier cable exterior, elevado o subterráneo

    • CAT IIIAlambrado de distribución, incluyendo “principales” comunes, alimentadores, etc. y circuitos ramales; cargas instaladas permanentemente.

    • CAT IICircuitos de los tomacorrientes; cargas que se conectan.

    • CAT I Circuitos electrónicos protegidos

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Busque las marcas de CAT III ó CAT IV

CAT III-1000 V

CAT IV -600V

CAT IV-600 V CAT III-1000 V

CAT III-600 V

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Determinando la tensión Correcta Dentro de una Categoría

  • DENTRO de cada Categoría:

    Hay “tensiones de trabajo” asignadas(50, 150, 300, 600, 1000 V).

    Una alta tensión tiene que soportar un transitorio mayor

    CAT IV ejemplo:

    CAT IV – 600 V: impulso de 8 kV

    CAT III ejemplo:

    CAT III – 600 V: impulso de 6 kV

    CAT III – 1000 V: impulso de 8 kV

    CAT II ejemplo:

    CAT II – 600 V: impulso de 4 kV

    CAT II – 1000 V: impulso de 6 kV

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Cuando es 600V mas que 1000V ?

  • CAT III-600V o CAT II-1000V?

  • La fuente más grande de impedancia,la más baja de las categorías:

    CAT III-600V:

    6 kV impulso

    Fuente de prueba: 2 Ohm

    CAT II-1000V:

    6 kV impulso

    Fuente de prueba: 12 Ohm

    • ¡ Una prueba de impulso CAT III-600V 6kV tiene 6 veces la corriente de una prueba de impulso de CAT II-1000V 6kV !

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

CAT IV

  • Equipo de sobretensión Categoría IV es para uso en líneas de transmisión (Del transformador a la acometida)

    • Servicio de CFE

    • Del medidor al primer interruptor de cuchillas

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

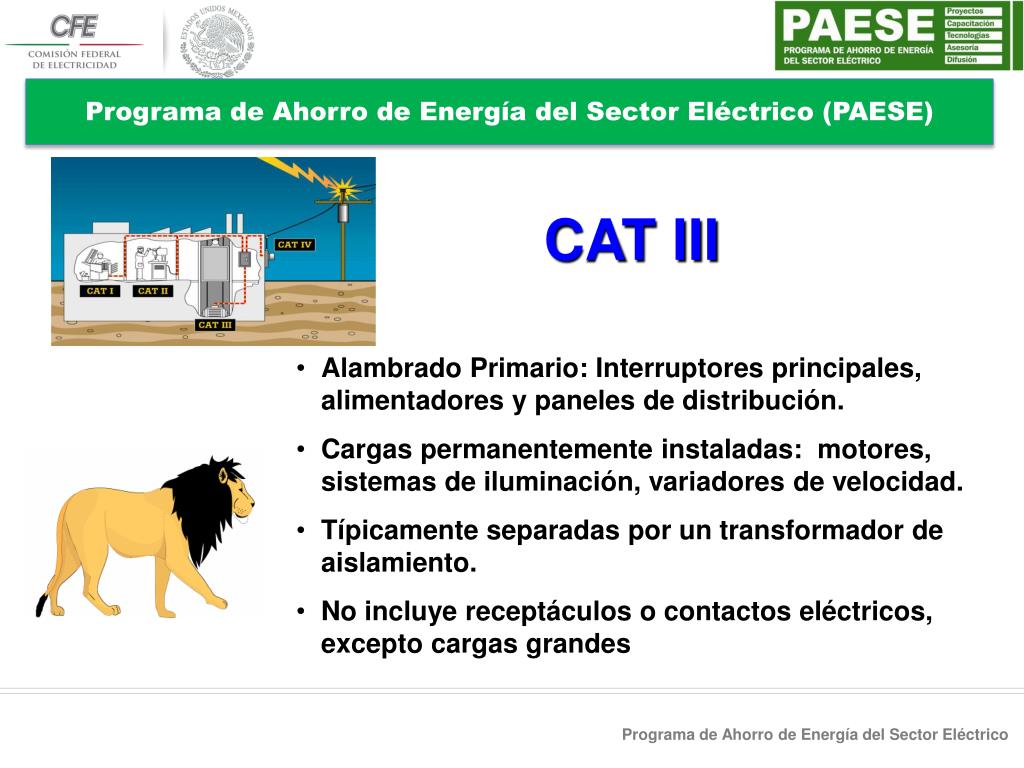

CAT III

  • Alambrado Primario: Interruptores principales, alimentadores y paneles de distribución.

  • Cargas permanentemente instaladas: motores, sistemas de iluminación, variadores de velocidad.

  • Típicamente separadas por un transformador de aislamiento.

  • No incluye receptáculos o contactos eléctricos, excepto cargas grandes

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

CAT II

  • Cargas que se conectan a receptáculos ó contactos eléctricos

    • Ejemplos: computadoras, licuadoras, pulidoras, taladros, herramientas portatiles y similares

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

CAT I

Equipo en el cual las mediciones son tomadas al límite de los picos de tensión. Es decir , a un nivel bajo de tensión.

  • Ejemplos: Circuitos para protecciones electrónicas. Fuentes de poder de computadoras. Una fotocopiadora que tenga un transformador con suministro de alta tensión de 1000Vdc es considerado una máquina CAT I-1000V, por que los niveles de corriente muy bajos.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

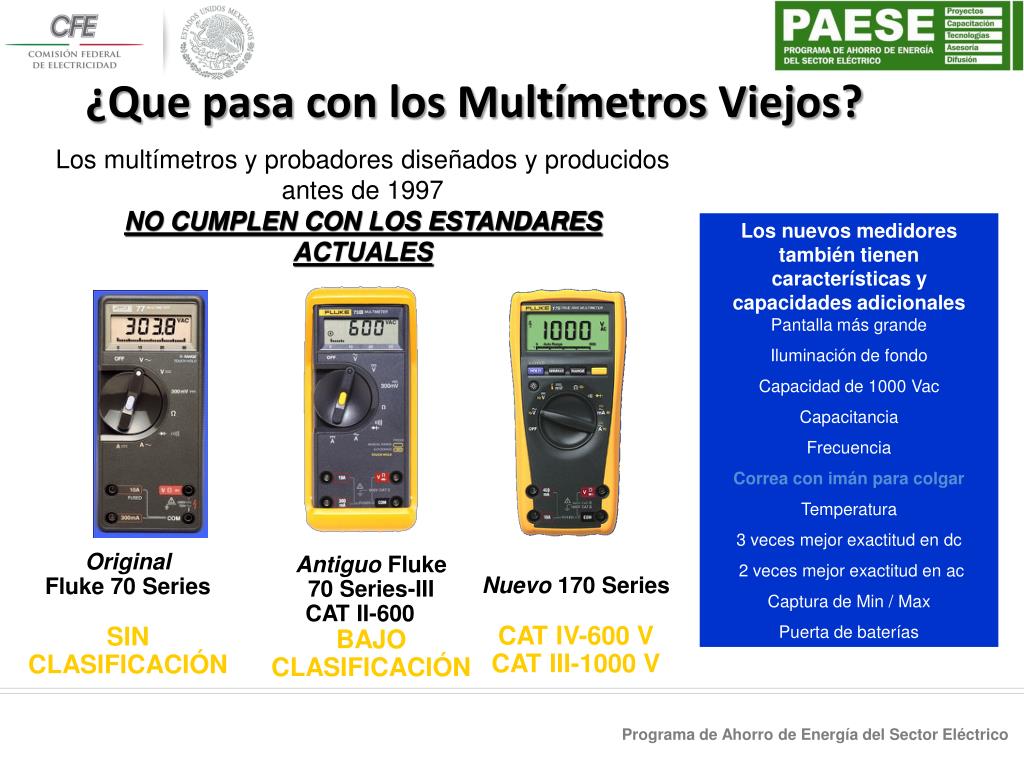

¿Que pasa con los Multímetros Viejos?

Los multímetros y probadores diseñados y producidos antes de 1997

NO CUMPLEN CON LOS ESTANDARES ACTUALES

Los nuevos medidores también tienen características y capacidades adicionales Pantalla más grande

Iluminación de fondo

Capacidad de 1000 Vac

Capacitancia

Frecuencia

Correa con imán para colgar

Temperatura

3 veces mejor exactitud en dc

2 veces mejor exactitud en ac

Captura de Min / Max

Puerta de baterías

Antiguo Fluke 70 Series-III

CAT II-600 V

BAJO CLASIFICACIÓN

Original

Fluke 70 Series

SIN CLASIFICACIÓN

Nuevo 170 Series

CAT IV-600 VCAT III-1000 V

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Típico ambiente de trabajo

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Seguridad en Equipo de Prueba Portátil

Secuelas de un accidente

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Seguridad en Equipo de Prueba Portátil

Si el metal se derritió, ¿Que le pasara al usuario?

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

¿Que puede causar un Pico?

Transitorios de Alto tensión

Motores u otras cargas inductivas que se apagan

Equipo en mal funcionamiento

Apagado/encendido de grandes cargas

Dispositivo de velocidad ajustable

Un chispa puede ser generada entre dos líneas.

Si la chispa esta en una línea de alta energía toda la corriente en el circuito puede alimentar a un arco.

Picos de hasta 8,000 voltios

480 V RMS, +/- 678V pico

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Seguridad en Herramientas de Prueba Portátiles

Como no Ahorrar Tiempo...

Lo último que se supo es que se uso un fusible automotriz en lugar del original

Las puntas de prueba sobrevivieron intactas

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Seguridad en Herramientas de Prueba Portátiles

El multímetro equivocado para usar en un circuito de potencia.

Fusible de 250V no se abrió

a tiempo

Puntas

fundidas

Cables y puntas de prueba de baja calidad generaron lesiones.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Seguridad en Herramientas de Prueba Portátiles

Las huellas digitales se “grabaron” en las puntas de prueba

El electricista sufrió quemaduras severas en su mano y brazo.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Medir tensión/Corriente en Forma Equivocada con un Multímetro

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Que es una Descarga de Arco?

Un corto Circuito Fase a Fase, o de Fase a Tierra

A través del aire. Se Ioniza el aire (plasma) … un buen conductor

Muy corta duración, menos de un segundo

La corriente de falla de Arco es inicialmente limitada por la resistencia (en ohms) en el alambrado hasta los transformadores. Menos de un ohm en un circuito de 480 VCA

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

¿Que puede hacer una Descarga de Arco?

Ocasionar Gran Daño a las Personas y al Equipo

En muchos casos causa severas quemaduras

Algunas veces fatales

Casi siempre daña el equipo

Estimados de la Industria

5 a 10 incidentes de descargas de arco CADA DIA EN LOS EEUU

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

No dejes que esto te suceda.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

El Peligro Oculto – Las Descargas de Arco

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Arco Eléctrico Sobre el multímetro

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Arco Eléctrico Sobre el multímetro

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Arco Eléctrico Sobre Terminales

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Arco Eléctrico Descarga Eléctrica

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Mal uso de un DMM en modo de Amperímetro

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

1 Arco dentro del medidor

2 Falla de corriente en la puntas

3 Arco en las terminales

4 Explosión de arco

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Listado de Seguridad en Multímetros

  • Revisa:

    Carcasa rota o con grasa

    Puntas de prueba quebradas

  • El DMM no es Seguro cuando ha sido usado de manera incorrecta.

    Use multímetros con especificaciones de seguridad impresas.

    Use fusibles de remplazo recomendados por el fabricante.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Listado de Seguridad en Puntas de Prueba

No use Puntas de prueba con puntos debiles

  • CAT III-1000V clasificación

  • Doble aislamiento

  • Conectores de envolvente

  • Salva dedos (Finger guards)

  • Aislamiento no dañado: no mutilado, unido, quebradizo ó pequeños

  • Conectores: Sin aislamiento al final del conector

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Inspección de Seguridad

Revisión de fusibles en la entrada de corriente

  • Paso 1: Inserte la punta de prueba en la entrada V/.

  • Seleccione 

  • Paso 2: Inserte el otro extremo en la entrada mA.

  • (Si la lectura es inestable, oprima Hold). Obseve la lectura

  • Paso 3: Ahora Inserte esta punta en la entrada A.

  • ¿El fusible esta bien? ¿Que se leeria si el fusible esta dañado? Abierto

  • Paso 4 (Solo FLUKE 87): Prueba rápida usando Input Alert Inserte la punta en las entradas mA ó A Seleccione otra función diferente de Amps. Escuche la alarma de alerta (Beep).

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Lista de Verificación de Seguridad en Multímetros

Verifique:

Daños en su cubierta o con grasa

Terminales de entrada dañadas

Ningún medidor es seguro cuando es utilizado inadecuadamente

Use los medidores dentro de su categoría.

Use los medidores que están diseñados para mediciones en circuitos de potencia.

Use fusibles de reemplazo recomendados por el fabricante (de alta energía).

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

La Seguridad es PRIMERO

  • Incluya practicas seguras pero no se limite a ellas:

    Cuando sea posible, trabaje en circuitos des-energizados. Sigue los procedimientos apropiados de paros de máquina y etiquetado.

    Use herramientas con buen mantenimiento y la vestimenta apropiada

    Caretas de seguridad, herramientas aisladas, guantes aislados, traje anti-flama, tapete aislador, etc.

    No trabaje solo.

    Practique técnicas de medición segura.

    Siempre conecte primero la punta de tierra, y después la activa.

    Desconecte la punta activa primero, y la de tierra después.

    Use el método de prueba de los tres puntos.

    Pruebe un circuito conocido, mida el circuito de interés, y vuelva a probar el circuito conocido.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Medición del Aislamiento del Motor

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

EQUIPO DE SEGURIDAD

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Medición de Resistencia de Tierra

- Diagnostica problemas de intermitencia eléctrica.

- Evita paros innecesarios.

- Aprender los principios de las pruebas de tierra.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

¿Por qué es importante la medición de tierra?

La falta de una buena tierra física incrementa el riesgo de falla.

Se pueden presentar fallas en instrumentos y probabilidad de shock eléctrico.

Evitar exponer al personal a potenciales inseguros.

Para eliminar fallas con arco eléctrico.

Proporcionar una trayectoria a corrientes inducidas y minimizar el ruido eléctrico en los cables.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Mirillas para hacer Termografía

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

BUENAS PRACTICAS

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Operación Segura

  • • Cuando efectúe mediciones en circuitos energizados:

  • – Primero haga contacto con la conexión de tierra, y luego con el conductor con tensión. Retire primero la punta con tensión, y luego la de tierra.

  • – De ser posible cuelgue o apoye el multímetro. Trate de evitar sostenerlo en sus manos, para minimizar la exposición personal a los efectos de los transitorios.

  • – Utilice el viejo truco de los electricistas de mantener una mano en su bolsillo. Esto disminuye la posibilidad de que se forme un circuito cerrado a través de su pecho pasando por su corazón.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Practicas de trabajo seguro

Conocer acerca de la electricidad y como puede dañarlo a usted y a sus colegas.

Utilice las prácticas del trabajo seguro emitidas por la LLNL yla OSHA.

Siga las reglas del control administrativo:

Procedimientos de trabajo seguro

Lockout (candados de emergencia) y tagout (Interruptores de paro general)

Señalización de equipo que representa peligro.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Practicas de trabajo seguroTrabajando con circuitos

  • Use en forma personal equipo de protección

  • Reconozca sus conexiones a tierra

  • Utilice tapetes aislantes, guantes y zapatos

Solo empleados entrenados, calificados y autorizados pueden desarrollar trabajo eléctricos

Siempre desconecte, circuitos eléctricos antes de trabajar con ellos, a menos que tenga autorización especifica del supervisor y este siguiendo los procedimientos de seguridad aprobados

Trate a todos los circuitos como si estuvieran energizados, a menos de que tenga la plena seguridad de que no lo están.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Puesta a Tierra

  • La mayoría de las herramientas y equipo eléctrico requiere de estar aterrizado.

  • El aterrizado hace que el equipo sea seguro por lo siguiente:

    Suministra una trayectoria de baja impedancia cuando una tensión no deseada se pueda presentar en una parte metálica del equipo.

    Facilita la operación de algún dispositivo de sobre corriente (fusible ó interruptor termo magnético), cuando algún alambre hace contacto con el chasis del equipo.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Puesta a Tierra

Nunca modifique ó remueva la terminal de tierra física.

Nunca utilice equipo al cual se le haya eliminado ó removido ó alterado la terminal de tierra física.

Nunca corte la tercera terminal del cordón ó extensión.

El equipo puede ser aterrizado por mas de un métodos pero, la terminal de tierra original no debe ser removida ó aislada.

Tierras complementarias que se asocian con la descarga de un capacitor, varillas, dispositivos de alta potencia, objetos metálicos largos (como una mesa de luz) deben se construidas con un tejido de cobre del calibre número 2.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Como responder a un accidenteRespuesta a una descarga eléctrica

No toque a la persona y no use herramientas conductoras para liberarla. El ó ella pueden estar energizadas.

Desconecte la energía, fusible ó interruptor termo magnético ó jale el enchufe. Esto puede ser difícil, porque puede ser una fuente secundaria. Sino esta seguro, pida ayuda.

Remueva a la persona del punto de contacto utilizando un objeto no conductor como una pieza de madera no conductora ó un cinturón de cuero.

Llame al 066 para ayudar a la persona si esta:

Esta obviamente lesionada (perdida de consiencia, trauma, etc.)

tiene un alterado desorden mental(confusión, discurso desarticulados y lentos, etc)

Tiene otra lesión obvia (desgarre, quemadura, etc.)

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Accidentes eléctricos y descargas

Muerte por electrocución: Ocupa el quinto lugar en accidentes laborales (Datos basados en la estadística de 2012). La mitad de los involucrados con tensiones bajas (600 volts o menos).

Nuestra meta es: NO tener accidentes eléctricos

Todavía no llegamos ahí.

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Por su atención, muchas gracias!

Programa de Ahorro de Energía del Sector Eléctrico


Ing miguel mendoza

Programa de Ahorro de Energía del Sector Eléctrico (PAESE)

Ing. Miguel Mendoza

Gerente Regional Fluke México

Tel. (656) 627 0099

[email protected]

Programa de Ahorro de Energía del Sector Eléctrico


  • Login
