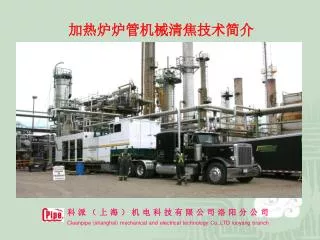

加热炉炉管机械清焦技术简介

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


洛阳涧光石化设备有限公司

科派(上海)机电科技有限公司

双方合资

Clean Harbors energy and industrial services corp.(美国)

合资公司依托美国Clean Harbors公司先进的专利技术和丰富的工程经验,致力于为中国炼油、化工行业提供安全、高效、环保、节能的加热炉机械清焦技术服务。

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商。

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


美国洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商Clean Harbors是美国纽约证券交易所上市公司(代码:CLH),在全球有多个个分支机构,主要为炼油化工、石油开采、天然气勘探、造纸和电力等行业提供工程技术服务。

Clean Harbors公司拥有世界领先的加热炉炉管清洁技术,并取得了多项国际专利。

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


机械清焦技术洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

主要用于焦化炉、减压炉、加氢炉、原油加热炉等炉型的炉管内壁清洁。

适合范围:管道内径小于300mm,结焦后内径大于50mm的管道。

设备由泵组、控制系统及专用连接管、清焦球等组成。

操作简单、安全、环保。

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


机械清焦示意图洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

加热炉

A 清焦工程车

B发射器

C 清焦球

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


机械清焦设备组成部分洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

A

清焦工程车

B

发射器

C

清焦球

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


A 洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商清焦工程车

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清焦工程车组成部分洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

管道连接系统

操作控制系统

双向压力系统

水力循环系统

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


B 洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商发 射 器

发射器连接组件

高压水连接接头

填装回收清焦球

发射器控制阀

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


发射器安装洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


C 洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商清 焦 球

各种功能的清焦球

各种规格的清焦球

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清焦检测球洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

完好的检测球

各种规格检测球

检测球显示管道内有突出物

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清焦检测球洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

完好的检测球

各种规格检测球

检测球显示管道内有突出物

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清焦球的使用洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

使用后的清焦球对比

清焦球从发射器后盖放入

清焦球在管道内往返运动

清焦球从小到大依次使用

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清焦球“洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商PIG”在炉管内

工作示意图

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


弯头的清洁洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

清焦球“PIG”能顺利通过各种弯头,如图中的U型急转弯头

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


机械清焦效果洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

清焦前

清焦后的弯头

清焦后管道内壁

清焦后管道内壁

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清理出的各种焦块洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

被排出的焦块

焦块排出并被过滤

焦块被集中收集

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


清理出的各种焦块洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


不同除焦方法的比较洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


大直径管道的清洗洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

大直径管道清洗简介

大直径管道清洗技术(英文名RotoFan),是一个由成套先进的辅助设备配合高压力、大流量水泵进行管道清洗的技术,整套设备完全由自动操控系统进行控制,可以安全、快捷、高效的进行清洗工作。

该技术适用范围:

1、管道内径在50mm——2000mm之间;

2、直线高度最高可达360m;

3、可以通过4个90度弯头;

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


对外交流洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商

科派(上海)机电科技有限公司洛阳分公司

Cleanpipe (shanghai) mechanical and electrical technology Co.,LTD luoyang branch


  • 清焦服务专线:洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商0379-67090878

  • 传真:0379-67090878

  • 邮箱: [email protected]

谢谢!
