功率放大电路

第九章. 功率放大电路. 第九章 功率放大电路. 9.1 　功率放大电路概述. 9.2 　互补功率放大电路. 第三版童诗白. 9.3 　功率放大电路的安全运行. 9.4 　集成功率放大电路. 本章重点和考点：. 1. 重点掌握功放的最大输出电压、最大输出功率和效率的计算。. 2. 掌握集成功放的使用。. 第三版童诗白. 本章教学时数：　 4 学时. 本章讨论的问题：. 1. 功率放大是放大功率吗？电压放大电路和功率放大　电路有什么区别？. 2. 什么是晶体管的甲类、乙类和甲乙类工作状态？.

linore
Download Presentation

功率放大电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第九章 功率放大电路

  2. 第九章功率放大电路 9.1　功率放大电路概述 9.2　互补功率放大电路 第三版童诗白 9.3　功率放大电路的安全运行 9.4　集成功率放大电路

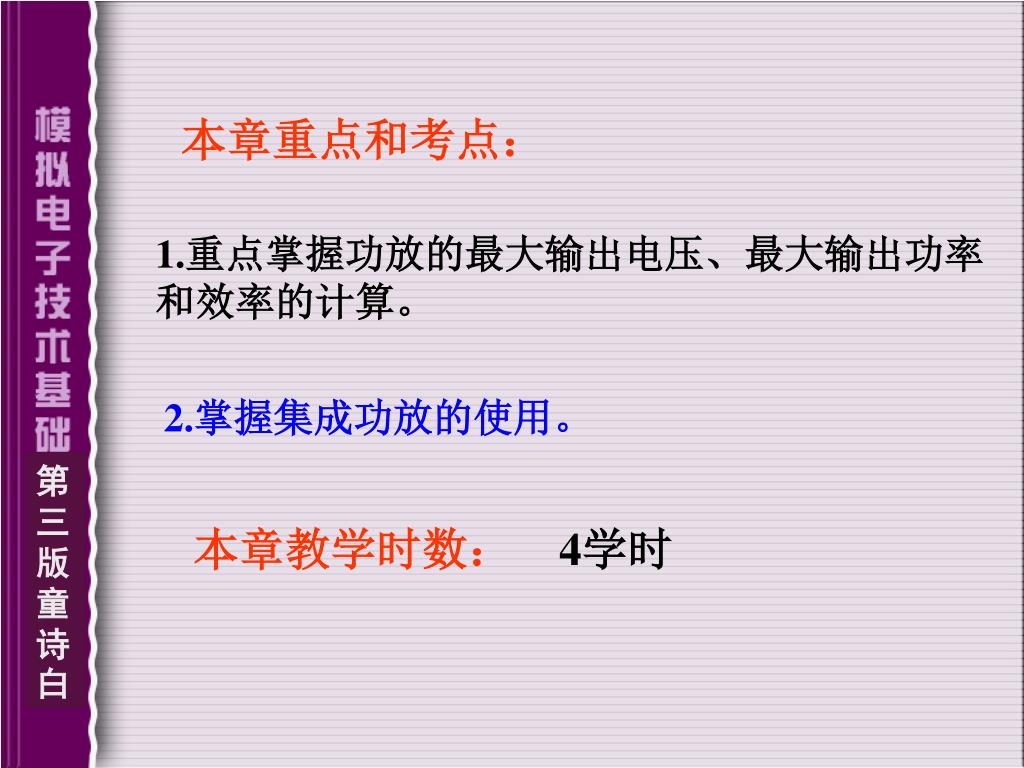

  3. 本章重点和考点： 1.重点掌握功放的最大输出电压、最大输出功率和效率的计算。 2.掌握集成功放的使用。 第三版童诗白 本章教学时数：　4学时

  4. 本章讨论的问题： 1.功率放大是放大功率吗？电压放大电路和功率放大　电路有什么区别？ 2.什么是晶体管的甲类、乙类和甲乙类工作状态？ 3.晶体管的最大耗散功率是否是电路的最大输出功率？　　晶体管的耗散功率最大时，电路的输出功率是最大吗？ 第三版童诗白 4.互补式功放电路的输出功率是否为单管功放电路的二倍？

  5. 本章讨论的问题： 5.在已知电源电压相同且负载电阻也相同的情况下，　如何估算出最大输出功率？ 6.在已知电源电压相同且负载电阻也相同的情况下，　对于不同电路形式的功放，最大输出功率都相同吗？　它们与电路中晶体管的工作状态有关吗？ 第三版童诗白 7.功放管和小功率放大电路中晶体管的选择有何不同？　如何选择？

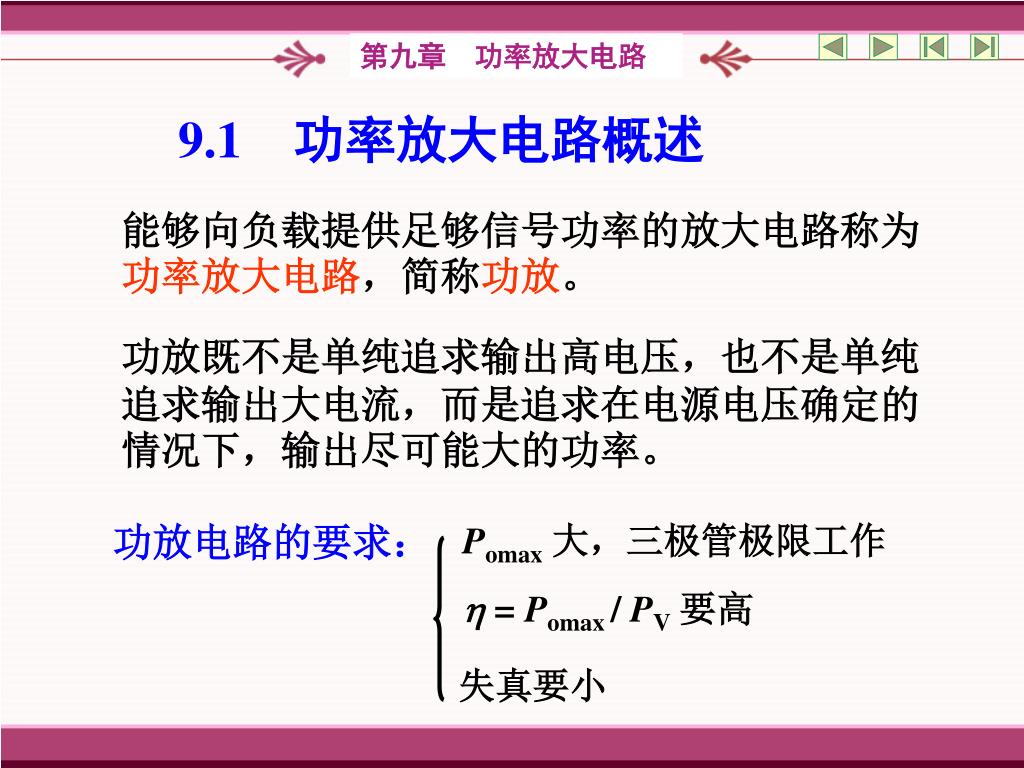

  6. Pomax大，三极管极限工作  = Pomax / PV要高 失真要小 9.1　功率放大电路概述 能够向负载提供足够信号功率的放大电路称为功率放大电路，简称功放。 功放既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的功率。 功放电路的要求：

  7. 9.1.1　功率放大电路的特点 一、主要技术指标 1.最大输出功率Pom 功率放大电路提供给负载的信号功率称为输出功率。是交流功率，表达式为Po＝IoUo。 最大输出功率是在电路参数确定的情况下，负载上可能获得的最大交流功率 2.转换效率 功率放大电路的最大输出功率与电源提供的直流功率之比。直流功率等于电源输出电流平均值及电压之积。 3.最大输出电压Uom

  8. 晶体管集电极电流最大时接近ICM 晶体管管压降最大时接近U（BR）CEO 晶体管耗散功率最大时接近PCM 二、功率放大电路中的晶体管 在功率放大电路中，为使输出功率尽可能大，要求晶体管工作在极限应用状态。 选择功放管时，要注意极限参数的选择，还要注意其散热条件，使用时必须安装合适的散热片和各种保护措施。 三、功率放大电路的分析方法 采用图解法

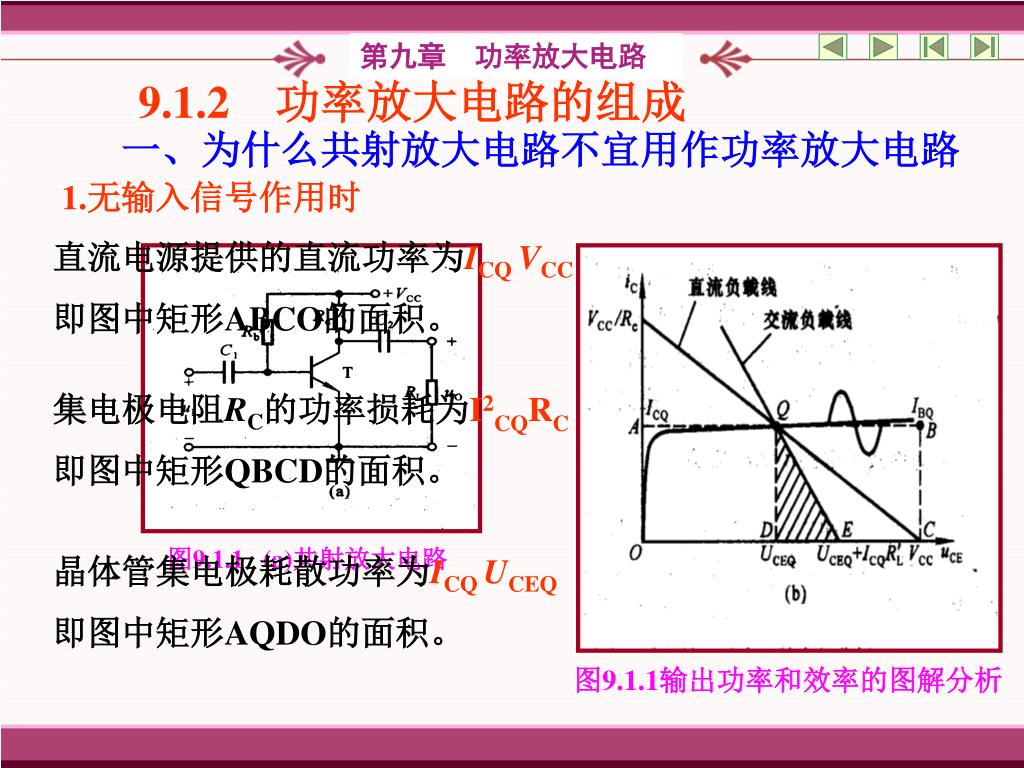

  9. 图9.1.1 (a)共射放大电路 图9.1.1输出功率和效率的图解分析 9.1.2　功率放大电路的组成　 一、为什么共射放大电路不宜用作功率放大电路 1.无输入信号作用时 直流电源提供的直流功率为ICQ VCC 即图中矩形ABCO的面积。 集电极电阻RC的功率损耗为I2CQRC 即图中矩形QBCD的面积。 晶体管集电极耗散功率为ICQ UCEQ 即图中矩形AQDO的面积。

  10. 图9.1.1输出功率和效率的图解分析 2.在输入信号为正弦波时，若集电极电流也为正弦波 直流电源提供的直流功率不变 R/L(=RC//RL)上获得的最大交流功率P/Om为 即图中三角形QDE的面积 负载电阻RL上所获得的功率PO仅为P/Om的一部分。 共射放大电路输出功率小，效率低（25℅） ，不宜作功放。

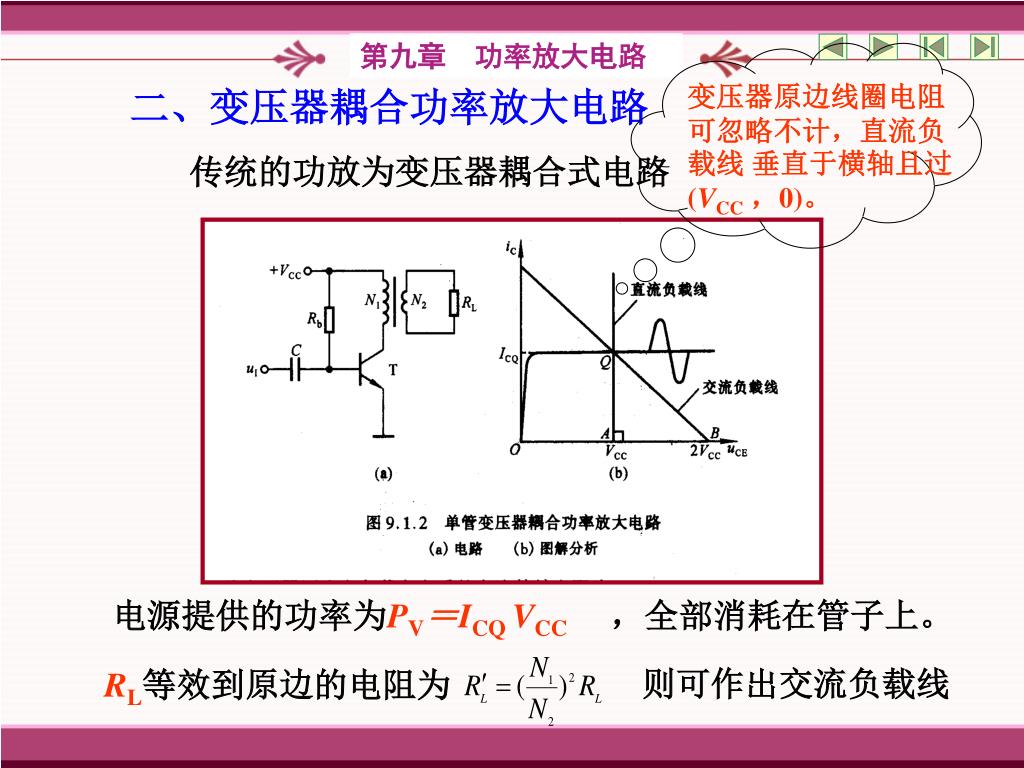

  11. 变压器原边线圈电阻可忽略不计，直流负载线 垂直于横轴且过(VCC，0)。 RL等效到原边的电阻为 二、变压器耦合功率放大电路 传统的功放为变压器耦合式电路 电源提供的功率为PV＝ICQ VCC　，全部消耗在管子上。 则可作出交流负载线

  12. 在理想变压器的情况下，最大输出功率为 即三角形QAB的面积 在输入信号为正弦波时，若集电极电流也为正弦波 直流电源提供的功率不变 电路的最大效率为: Pom / PV =50 ℅

  13. 图9.13(a)变压器耦合乙类推挽功率放大电路 实用的变压器功率放大电路 希望输入信号为零时，电源不提供功率，输入信号愈大，负载获得的功率也愈大，电源提供的功率也随之增大，从而提高效率。 变压器耦合乙类推挽功率放大电路 无输入信号，二管截止 有输入信号，二管交替导通 同类型管子在电路中交替导通的方式称为“推挽”工作方式。

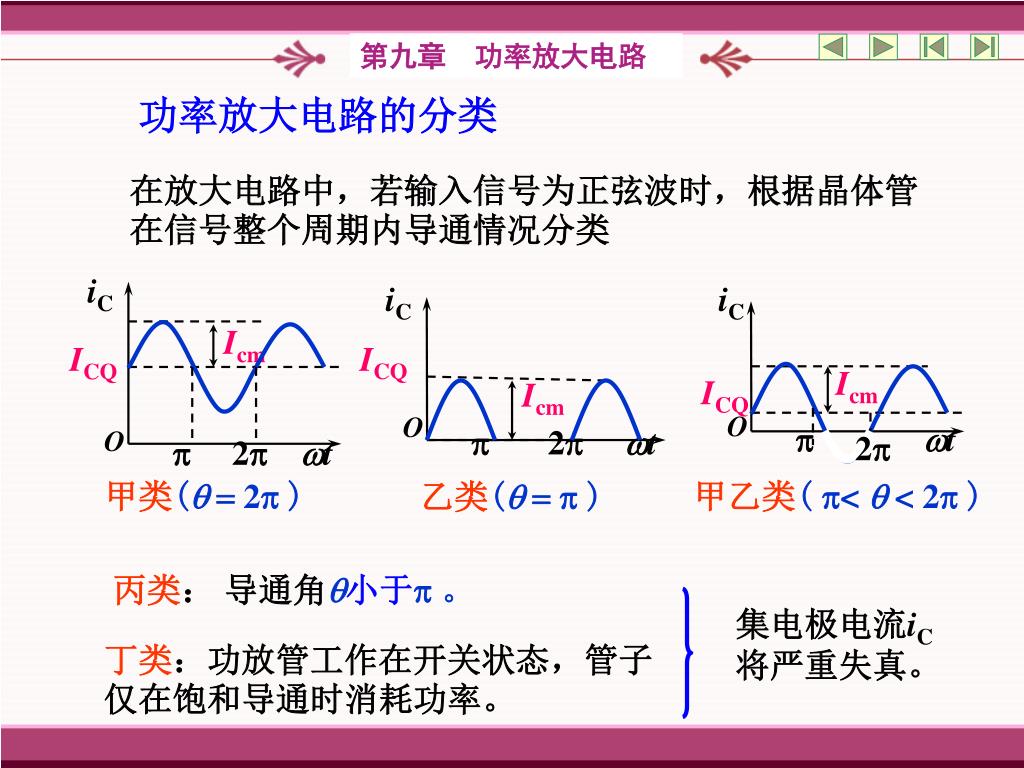

  14. iC Icm ICQ O  t 2 iC Icm iC ICQ ICQ Icm O O  2 t  2 t 功率放大电路的分类 在放大电路中，若输入信号为正弦波时，根据晶体管在信号整个周期内导通情况分类 甲类( = 2 ) 乙类( =  ) 甲乙类(<  < 2 ) 丙类： 导通角小于 。 集电极电流iC将严重失真。 丁类：功放管工作在开关状态，管子　　　仅在饱和导通时消耗功率。

  15. 图9.1.4OTL电路 三、无输出变压器的功率电路Output Transformerless （OTL电路） 用一个大容量电容取代了变压器(电容：几百~几千微法的电解电容器） 单电源供电。T1和T2特性对称 静态时：前级电路应使基极电位为VCC/2，发射结电位为VCC/2 ，故电容上的电压也VCC/2。 工作时： T1和T2轮流导通，电路为射极跟随状态。 OTL工作在乙类工作状态， 会出现交越失真。 如何消除？ 动画avi\17-4.avi

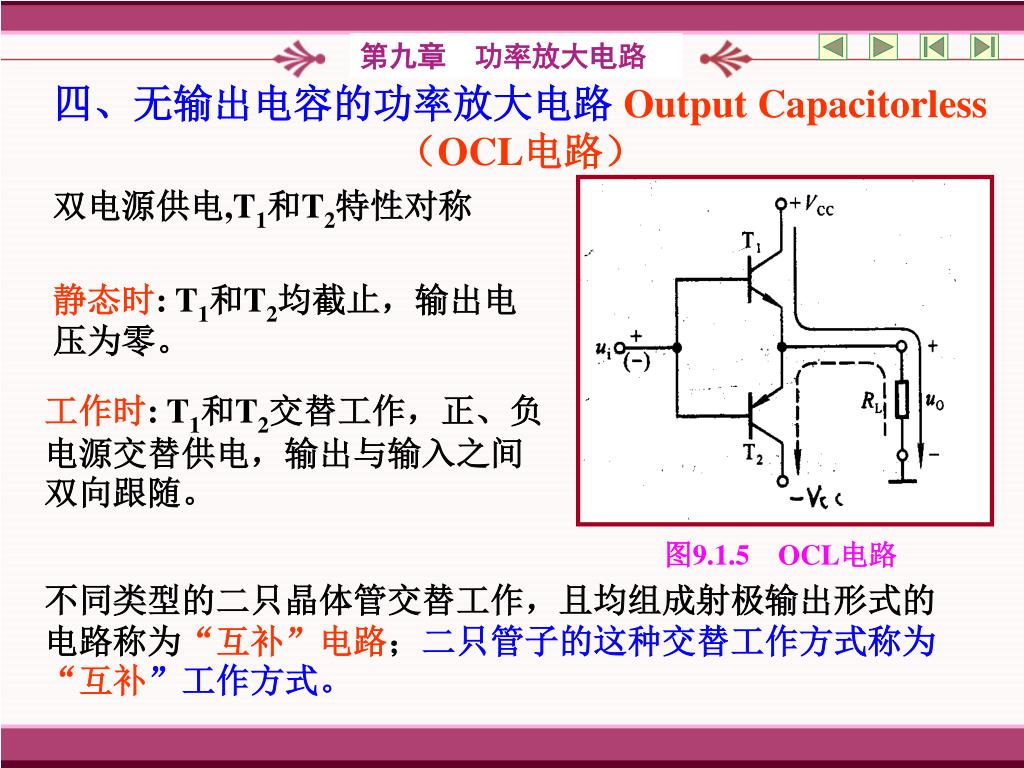

  16. 图9.1.5OCL电路 四、无输出电容的功率放大电路 Output Capacitorless（OCL电路） 双电源供电,T1和T2特性对称 静态时: T1和T2均截止，输出电压为零。 工作时: T1和T2交替工作，正、负电源交替供电，输出与输入之间双向跟随。 不同类型的二只晶体管交替工作，且均组成射极输出形式的电路称为“互补”电路；二只管子的这种交替工作方式称为“互补”工作方式。

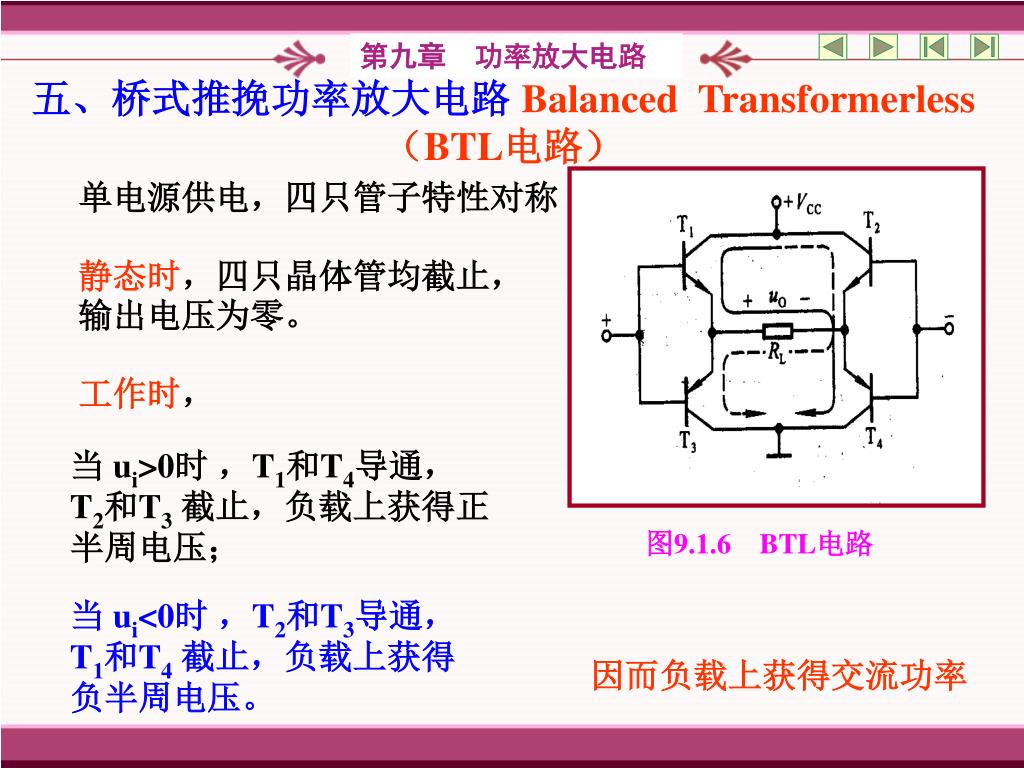

  17. 图9.1.6BTL电路 五、桥式推挽功率放大电路 Balanced Transformerless（BTL电路） 单电源供电，四只管子特性对称 静态时，四只晶体管均截止，输出电压为零。 工作时， 当 ui>0时 ，T1和T4导通， T2和T3截止，负载上获得正半周电压； 当 ui<0时 ，T2和T3导通， T1和T4截止，负载上获得负半周电压。 因而负载上获得交流功率

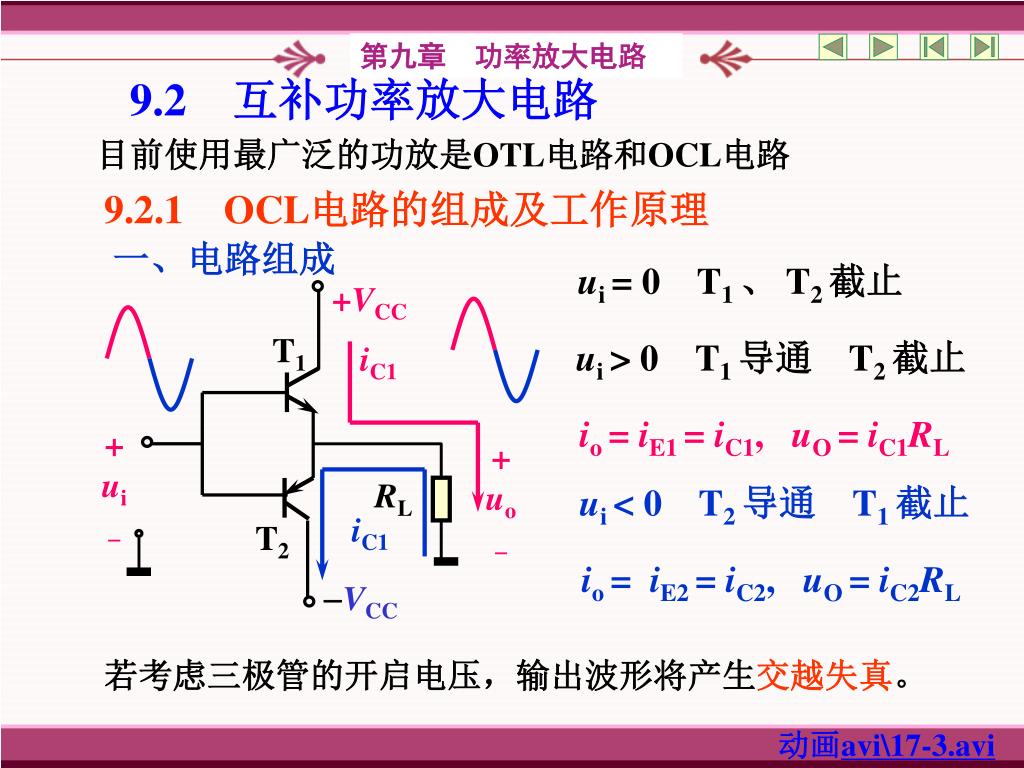

  18. +VCC T1 + ui  + uo  RL T2 VCC 9.2　互补功率放大电路 目前使用最广泛的功放是OTL电路和OCL电路 9.2.1OCL电路的组成及工作原理 一、电路组成 ui = 0 T1 、 T2 截止 ui > 0 T1 导通 T2 截止 iC1 io = iE1 = iC1, uO = iC1RL ui < 0 T2 导通 T1 截止 iC1 io = iE2 = iC2, uO = iC2RL 若考虑三极管的开启电压，输出波形将产生交越失真。 动画avi\17-3.avi

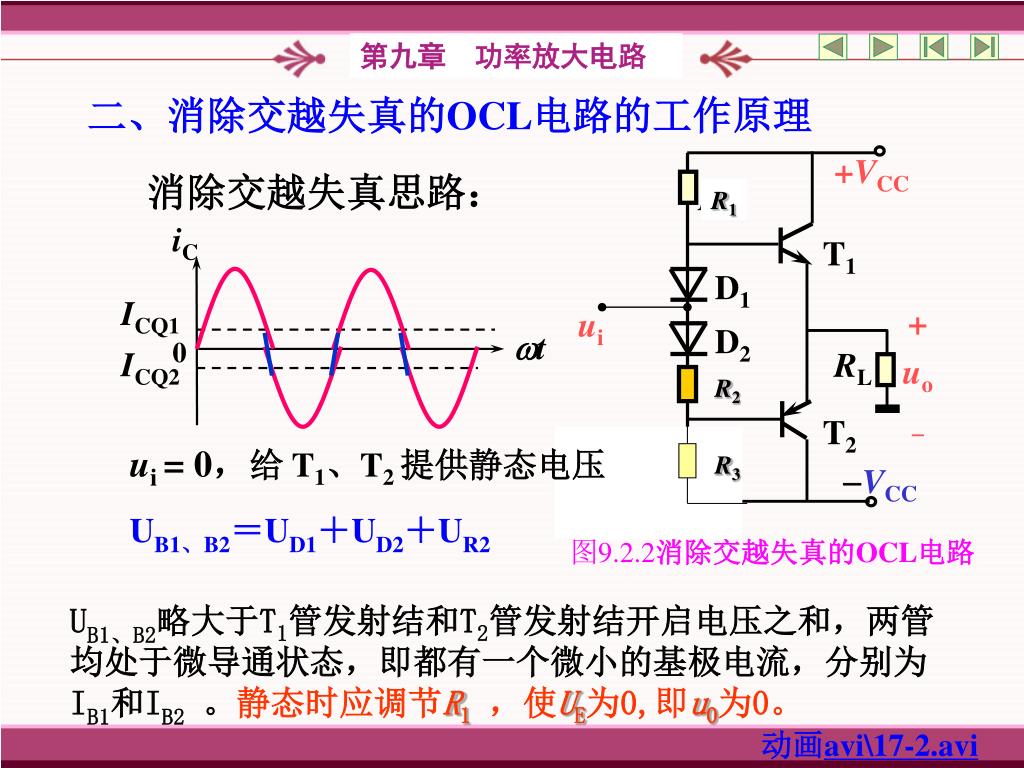

  19. +VCC R iC T1 D1 ICQ1 R1 + uo  t 0 ICQ2 D2 RL ui T2 + ui  V5 R2 VCC R3 图9.2.2消除交越失真的OCL电路 二、消除交越失真的OCL电路的工作原理 消除交越失真思路： ui = 0，给 T1、T2 提供静态电压 UB1、B2＝UD1＋UD2＋UR2 UB1、B2略大于T1管发射结和T2管发射结开启电压之和，两管均处于微导通状态，即都有一个微小的基极电流，分别为IB1和IB2。静态时应调节R1，使UE为0,即u0为0。 动画avi\17-2.avi

  20. 图9.2.3 T1和T2 管在ui作用下输入特性中的图解分析 当输入信号为正弦交流电时 当 ui = 0 时，T1、T2 微导通。 当 ui ＞ 0 ( 至 )， T1微导通  充分导通  微导通； T2 微导通  截止  微导通。 当 ui ＜ 0 ( 至 )， T2微导通  充分导通  微导通； T1 微导通  截止  微导通。 二管导通的时间都比输入信号的半个周期更长，功放电路工作在甲乙类状态。

  21. 图9.2.4OCL电路的图解分析 9.2.2OCL电路的输出功率及效率 当输入电压足够大，且又不产生饱和失真的图解分析 图中I区为T1管的输出特性，II区为T2管的输出特性； 二只管子的静态电流很小，可认为Q点在横轴上。 最大输出电压幅值 Uop = VCC – UCES 最大不失真输出电压的有效值 动画avi\17-1.avi

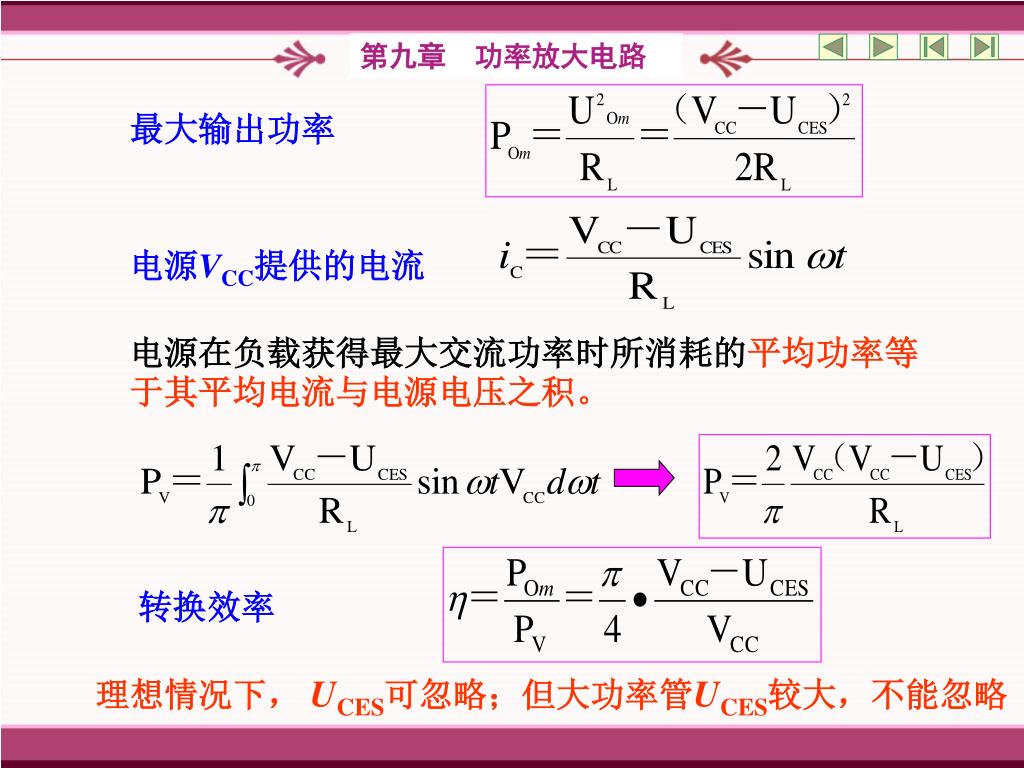

  22. 最大输出功率 电源VCC提供的电流 电源在负载获得最大交流功率时所消耗的平均功率等于其平均电流与电源电压之积。 转换效率 理想情况下， UCES可忽略；但大功率管UCES较大，不能忽略

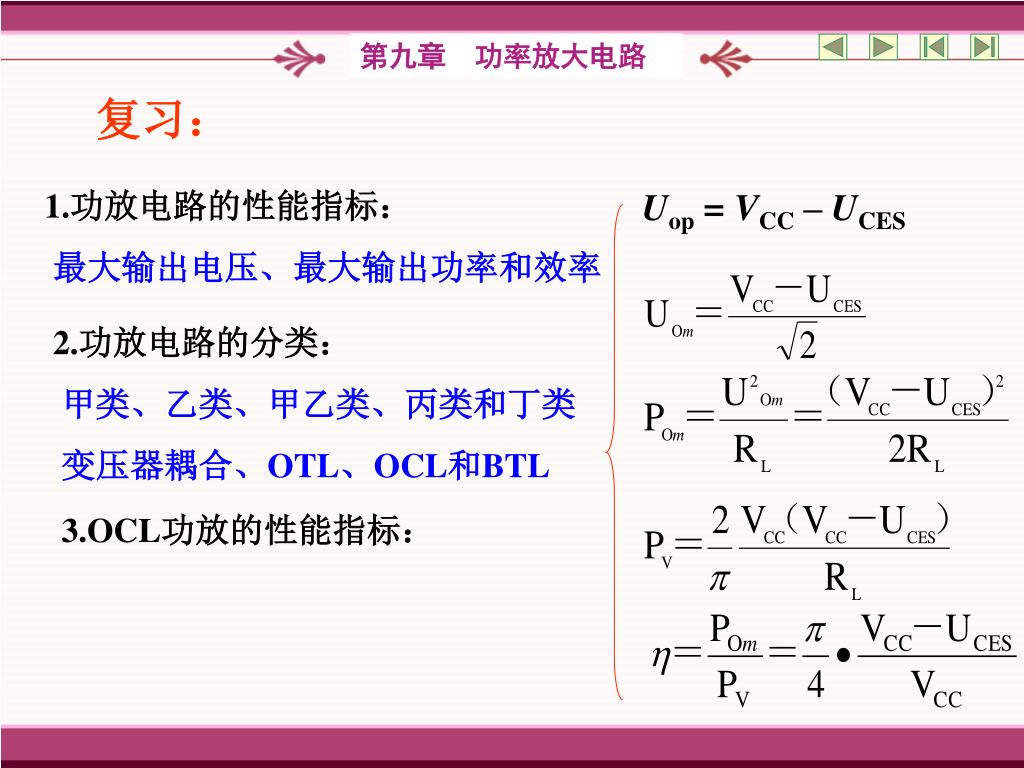

  23. 复习： 1.功放电路的性能指标： 最大输出电压、最大输出功率和效率 Uop = VCC – UCES 2.功放电路的分类： 甲类、乙类、甲乙类、丙类和丁类 变压器耦合、OTL、OCL和BTL 3.OCL功放的性能指标：

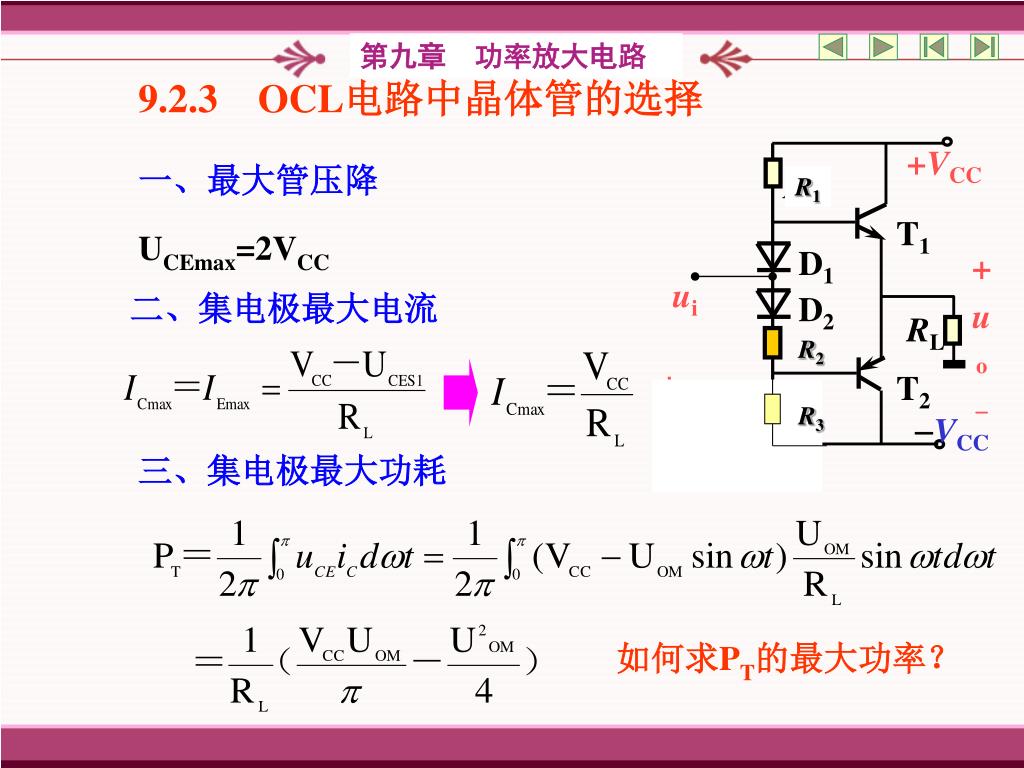

  24. +VCC R T1 D1 + uo  R1 D2 RL ui T2 + ui  V5 R2 VCC R3 9.2.3OCL电路中晶体管的选择 一、最大管压降 UCEmax=2VCC 二、集电极最大电流 三、集电极最大功耗 如何求PT的最大功率？

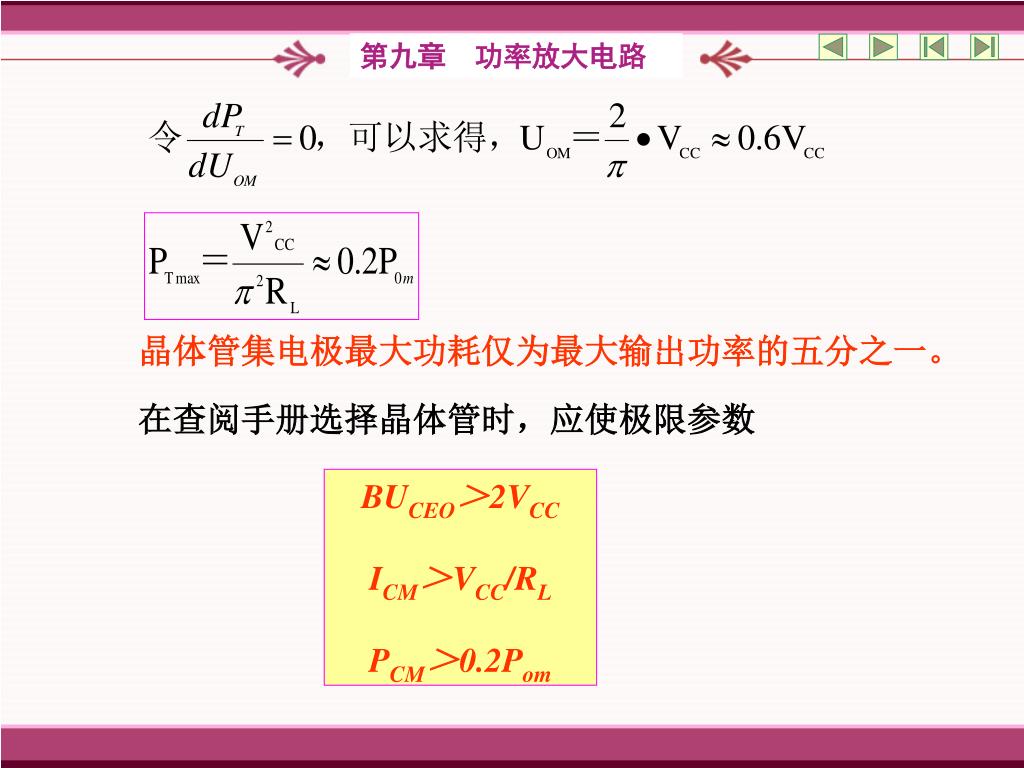

  25. 晶体管集电极最大功耗仅为最大输出功率的五分之一。晶体管集电极最大功耗仅为最大输出功率的五分之一。 在查阅手册选择晶体管时，应使极限参数 BUCEO＞2VCC ICM＞VCC/RL PCM＞0.2Pom

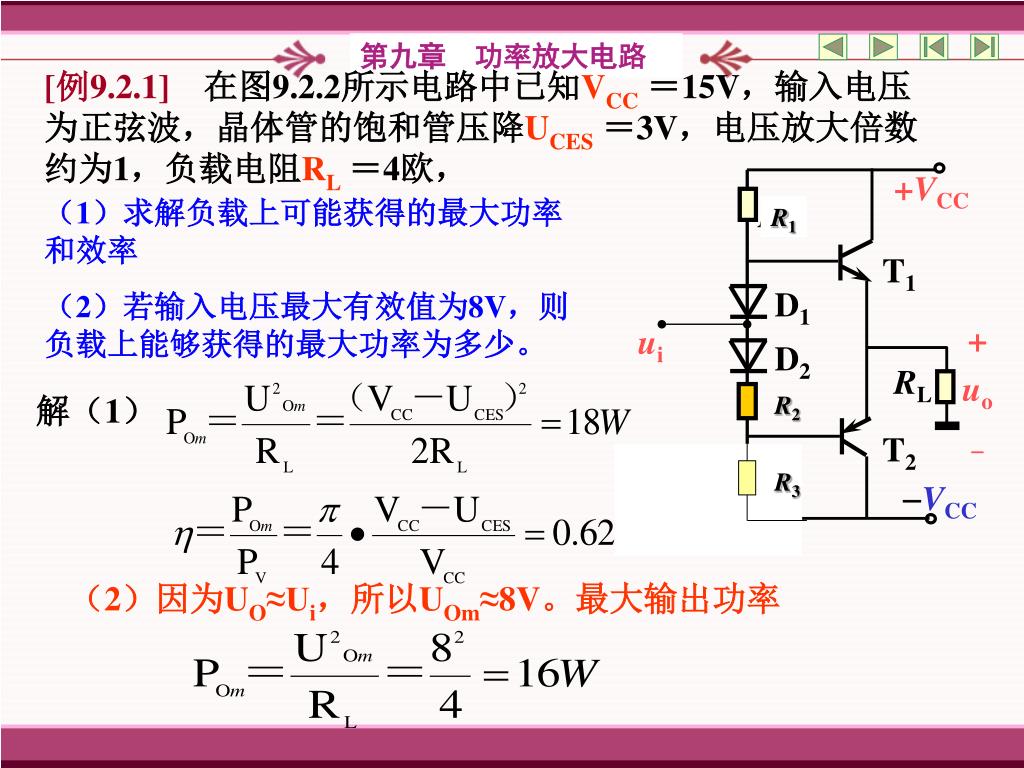

  26. +VCC R T1 D1 R1 + uo  D2 RL ui T2 + ui  V5 R2 VCC R3 [例9.2.1]　在图9.2.2所示电路中已知VCC＝15V，输入电压为正弦波，晶体管的饱和管压降UCES＝3V，电压放大倍数约为1，负载电阻RL＝4欧， （1）求解负载上可能获得的最大功率和效率 （2）若输入电压最大有效值为8V，则负载上能够获得的最大功率为多少。 解（1） （2）因为UO≈Ui，所以UOm≈8V。最大输出功率

  27. 9.4　集成功率放大电路 OTL、OCL和BTL电路均有各种不同电压增益多种型号的集成电路。只需外接少量元件，就可成为实用电路。 掌握集成功放的电路组成，工作原理、主要性能指标和典型运用。 9.4.1　集成功率放大电路分析 LM386是一种音频集成功放，具有功耗小，电压增益可调节，电源电压范围大，外接元件少和总谐波失真小等优点，广泛应用于录音机和收音机之中。

  28. 图9.4.1LM386内部电路原理图 一、LM386内部电路 第一级差分放大电路（双入单出） 第二级共射放大电路（恒流源作有源负载） 第三级OTL功放电路 输出端应外接输出电容后再接负载。 电阻R7从输出端连接到T2的发射极形成反馈通道，并与R5和R6构成反馈网络，引入深度电压串联负反馈。

  29. Uf=UR5+UR6≈Ui/2 二、LM386的电压放大倍数 1.当引脚1和8之间开路时 2.当引脚1和8之间外接电阻R时

  30. 图9.4.2LM386的外形和引脚 3.当引脚1和8之间对交流信号相当于短路时 4.在引脚1和5之间外接电阻，也可改变电路的电压放大倍数 电压放大倍数可以调节， 调节范围为20~200。 三、LM386引脚图 9.4.2　集成功率放大电路的主要性能指标（略）

  31. 9.4.3　集成功率放大电路的应用 一、集成OTL电路的应用 1.LM386外接元件最少的用法 静态时输出电容上电压为 VCC /2 最大不失真输出电压的峰－峰值为电源电压VCC 输入电压有效值 最大输出功率为

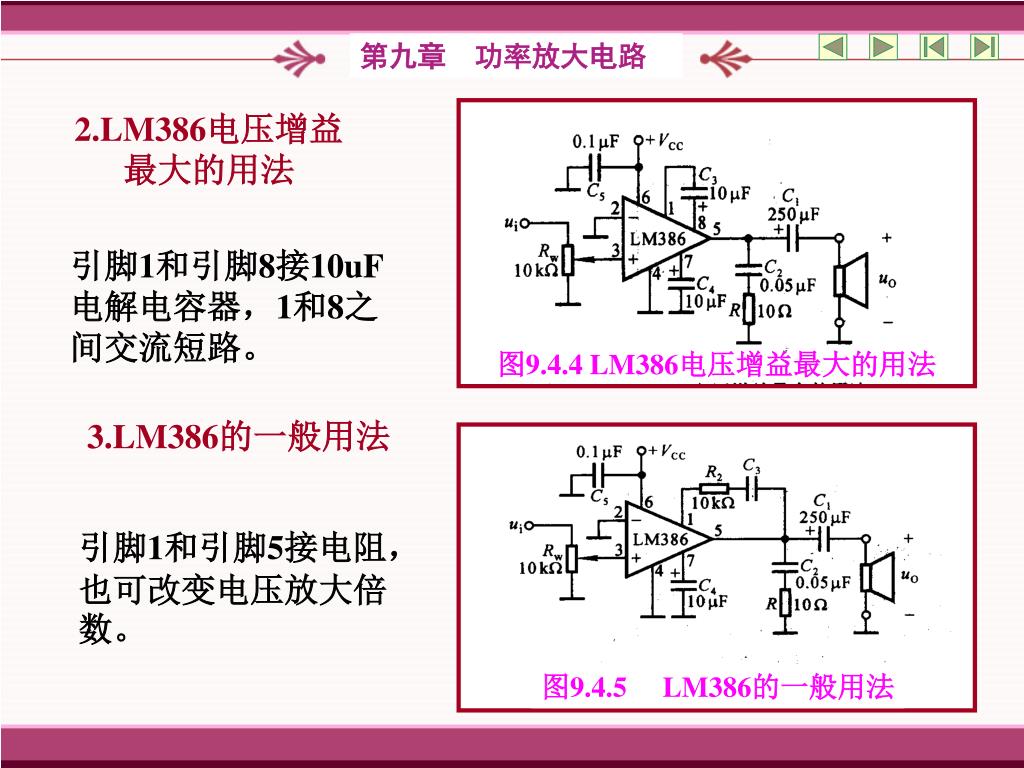

  32. 图9.4.4 LM386电压增益最大的用法 图9.4.5 LM386的一般用法 2.LM386电压增益最大的用法 引脚1和引脚8接10uF电解电容器，1和8之间交流短路。 3.LM386的一般用法 引脚1和引脚5接电阻，也可改变电压放大倍数。

  33. 二、集成OCL电路的应用 TDA1521的基本接法 TDA1521为2通道OCL电路，可作为立体声扩音机左、右两个声道的功放。 最大输出功率 Pom＝12W 最大不失真输出电压 Uom＝9.8V

  34. 三、集成BTL电路的应用 TDA1556为2通道BTL电路。可作为立体声扩音机左，右两个声道的功放。 TDA1556的基本接法
