Presentation Transcript


5078439

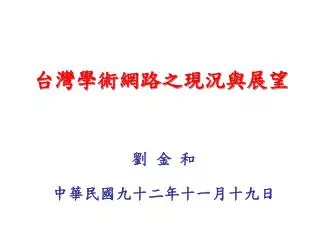

台灣學術網路之現況與展望

劉 金 和

中華民國九十二年十一月十九日


5078439

從資訊高速公路談起

  • 每秒以Gb為傳輸單位。

  • 寬頻網路  超寬頻網路

    • 有線:ADSL、VDSL、CATV、同軸電纜、

          雙絞線、光纖。

    • 無線:微波、衛星、紅外線、3G、WLAN。

  • 固網開放及有線電視經營電信業務。


5078439

網路技術之進展

  • DWDM(Dense Wavelength Division Multiplexing),切割光纖之波長為不同channels。

  • ATM(Asynchronous Transfer Mode)及SONET(Synchronous Optical Network),其頻寬為64K、512K、T1/E1(1544/2048K),T3(45M),STM-1(155M),STM-4(622M),STM-16(2.5G),及STM-64(10G),…。

  • 以太網路之技術,及光纖傳輸突破距離限制

    Fast Ethernet(FE 10M/100M),GiGabit Ethernet(GbE 1G/10G)。


5078439

教育資訊基礎建設

教育科技應用

校務

行政

遠端

學習

遠程

合作

研究

多媒體整合教育服務

多媒體

電子

郵件

音訊 影像 語音 圖形

視訊

文字

群體

學習

產業服務

電腦

會議

傳輸交換

GbE、FE &無線網路

CATV、ADSL、VDSL

及專線電話撥接

空中

電腦

教學

互動

雙向

網際

網路

台灣

學術網路

電子

論壇

電子

佈告欄

國際Internet網路*

多媒體

CAI

題庫

系統

數位化

電子書

虛擬

博物館

電子課程

資料庫

數位化

圖書館


Taiwan academic network tanet

台灣學術網路之起源Taiwan Academic Network - TANet

  • 免費提供全國各級學校、社教機構及研究機構教師與學生等的教學研究活動,以相互分享資源並提供合作機會。

  • 建立於1990年,為全球網際網路Internet的一環。初期連線對象為大專校院及研究機構。

  • 1997年配合E-mail到中小學計畫,TANet連線對象由大專校院擴充到中小學,名稱不變,功能擴充。

  • 1999年6月完成全國中小學以ADSL(384/1544kbps)或T1連接上網。


Tanet

TANet 之經費來源

  • 由行政院國家科學委員會、中央研究院、教育部、12個區網中心與25個縣市教育網路中心,共同合作建置。

  • 骨幹電路費用,國內共1260萬/月,國際共1588萬/月。

  • 每年對各區域、縣市教育網路中心的維運及網路相關推廣教育訓練等,補助相關運作經費約5000萬。

  • 對各縣市偏遠地區學校補助電路經費約1200萬。

  • 依電信普及服務管理辦法,以優惠資費提供學校及公立圖書館連接網際網路所需市內數據通信接取服務。


5078439

台灣學術網路架構

HiNet

網際網路

Internet

國內之ISP

SEEDNET

台灣學術網路骨幹

(TANet)

區域網路中心

區域網路中心

大專校院

、高中職

校園網路

區域網路中心

大專校院

、高中職

校園網路

區域網路中心

校際網路

縣市教育網路中心

縣市教育網路中心

...

...

縣市教育網路

縣市教育網路

高中職、國中小

校園網路

高中職、國中小

校園網路

高中職、國中小

校園網路

高中職、國中小

校園網路

...

...

...

...


5078439

台灣學術網路現況

  • 由12個區域網路中心、25個縣市教育網路中心及各級學校校園網路結合形成整體TANet。

  • 2002年4月國內骨幹電路頻寬架構由中華電信及東森寬頻分別提供各區網2~3Gb,各縣網1Gb頻寬的GiGabit Ethernet。

  • 國際骨幹電路頻寬架構為

    • 對美國四路STM-1專線(國科會、中研院、教育部共構)

    • 對日本、香港各一路STM-1專線(中研院)

    • 對歐洲一路STM-1專線(中研究)

  • 與GSN及國內13個ISP及互連。

  • 目前連線單位約4906所,使用人數超過346萬人。


5078439

新世代骨幹網路台灣學術網路

MOE

MOECC

台北縣

雲林縣

基隆市

宜蘭縣

台北市

南投縣

桃園縣

嘉義縣

台南市

高雄縣

台東縣

澎湖縣

國網南科

高雄市

屏東縣

台中縣

台中市

苗栗縣

新竹市

新竹縣

金門縣

嘉義市

花蓮縣

彰化縣

台南縣

連江縣

中研院

台東大學

中興

中山

東華

花師

交大

清大

成大

中央

國網中心

台大

政大

中正

Gigabit Ethernet *6

Gigabit Ethernet *4

Gigabit Ethernet *2

92.7.7

Gigabit Ethernet

Backbone


5078439

超寬頻網路服務建設計畫

  • 光纖

    到學校、大樓及社區

  • Fast Ethernet(100M)

  • 到中小學、家庭

  • GiGabit Ethernet(1G)

  • 到大專校院

  • 結合WLAN、衛星及

    微波等無線網路

 ADSL

Cable modem

 專線(T1,T3,…)


5078439

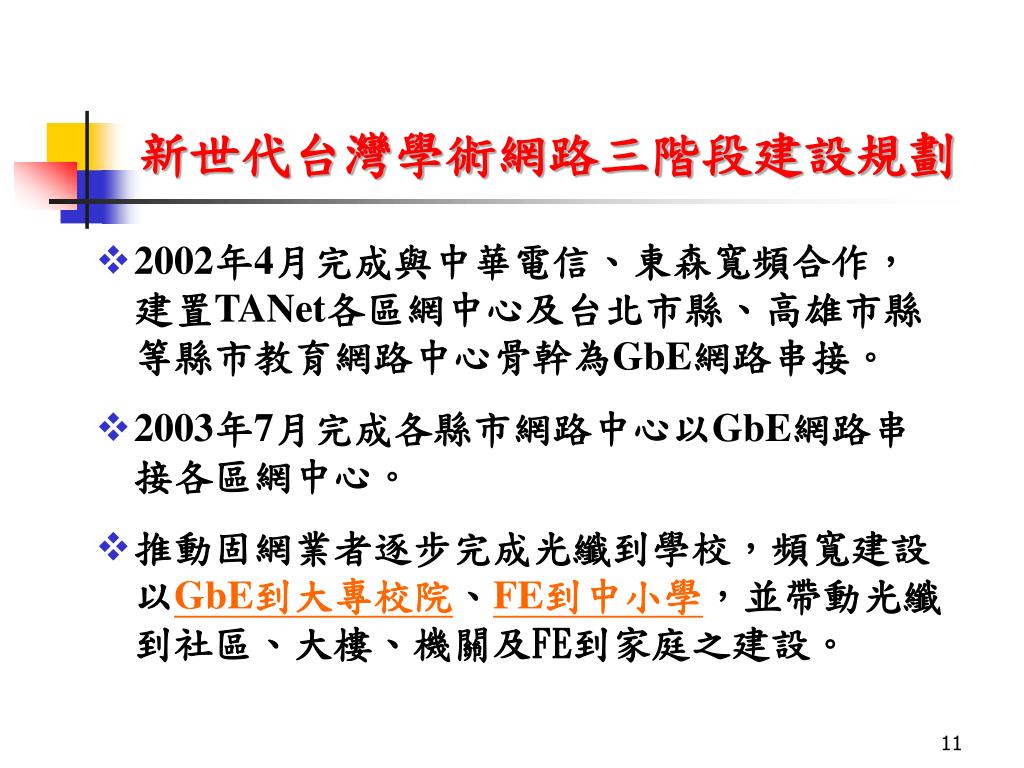

新世代台灣學術網路三階段建設規劃

  • 2002年4月完成與中華電信、東森寬頻合作,建置TANet各區網中心及台北市縣、高雄市縣等縣市教育網路中心骨幹為GbE網路串接。

  • 2003年7月完成各縣市網路中心以GbE網路串接各區網中心。

  • 推動固網業者逐步完成光纖到學校,頻寬建設以GbE到大專校院、FE到中小學,並帶動光纖到社區、大樓、機關及FE到家庭之建設。


5078439

預期之影響

  • 台灣地區成為一都會網路。

  • 擴大固網電信市場,刺激經濟景氣循環。

  • 帶動網路等設備軟硬體產業之發展。

  • 帶動網路加值服務與內容相關產業之發展:視訊會議、網路學習、遠距醫療、電子商務、

    居家保全、隨選視訊、互動電視、網路遊戲等。

  • 消費者享受超寬頻時代的便利生活。


5078439

台灣學術網路的第三波貢獻

  • 1990年7月將Internet引進台灣,帶動Seednet、HiNet等ISP之網路發展。

  • 1999年6月與中華電信公司合作,所有中小學全面以ADSL連線,將國內網路帶到寬頻環境。

  • 2002年4月與中華電信及東森寬頻合作,達成真正超寬頻之網路環境(Fast及Gigabit Ethernet)。


5078439

ISP網網互連的方式

  • Peering:兩家ISP以對等的方式提供資料交換,其

          所需設備與線路由雙方協商,如TANet與

          與國內13家ISP之連線。

  • Transit:小ISP需提供線路、設備與費用與ISP連線

         以交換資料,並可由大ISP提供與其它ISP

        之交換,如TANet與UUNET(45M)、

    AboveNet(155M)、Global Crossing

         (310M)及AGC(180M)等。


Tanet isp

TANet與ISP互連狀況

(單位:Mbps)

製表日期:92年9月1日


5078439

Project 2001

Submarine Cable

Local Loop

In-house wiring

Cross Connection

IP Port

MOE

教育部

ASCC

中研院

NCHC

國高

TANet與美國網際網路連線架構圖

91.11.1

Global Crossing

180Mbps

TW IP Transit

Co-location in PAIX Seattle

STM-1 * 2

Internet

STM-1 * 2

STM-1 * 2

T3

UUNET

STM-1

MOE:

Router

TANet

ATM STM-1

AboveNet

FE * 2

STM-1 * 2

ATM STM-1

ASCC:

Router

Abilene

ATM STM-1

GbE * 2

Cisco 2509

NCHC:

Router

T3

StarpTap


5078439

TANet國際電路頻寬使用規劃

90.10.29

Co-location

Router

TANet

Router

專用及圖館

300M

一般260M

一、

二、

三、

四、

出國專用頻寬係供各區網 163.28.X.X的 IP使用,163.28提供的公用服務有DNS、Mail Relay、Web Proxy。

出國一般頻寬係供一般使用者使用。

圖館專用頻寬係供圖館訂閱的國外資料庫使用,使用該專用頻寬時應使用學校所屬 IP;非使用 163.28.X.X公用服務的IP,以免造成資料庫業者的困擾 或無法正常使用資料庫。

國際電路頻寬分配為:教育部61%、國科會29%、中研院10%

TANet Backbone

Internet


Tanet1

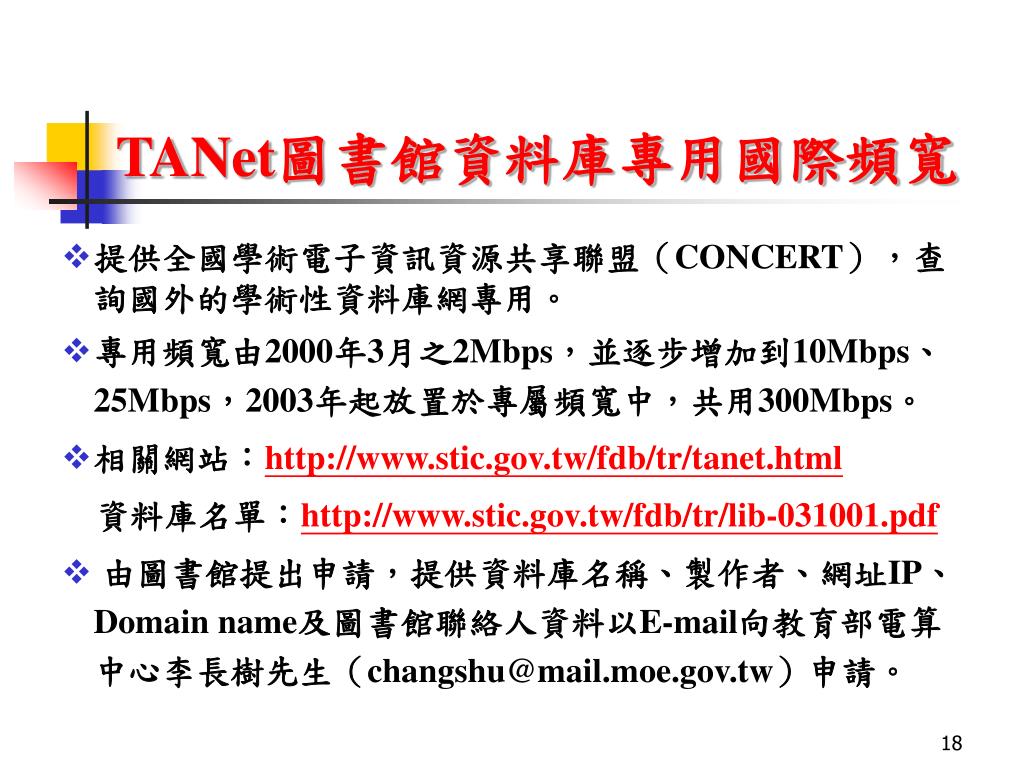

TANet圖書館資料庫專用國際頻寬

  • 提供全國學術電子資訊資源共享聯盟(CONCERT),查詢國外的學術性資料庫網專用。

  • 專用頻寬由2000年3月之2Mbps,並逐步增加到10Mbps、25Mbps,2003年起放置於專屬頻寬中,共用300Mbps。

  • 相關網站:http://www.stic.gov.tw/fdb/tr/tanet.html

    資料庫名單:http://www.stic.gov.tw/fdb/tr/lib-031001.pdf

  • 由圖書館提出申請,提供資料庫名稱、製作者、網址IP、Domain name及圖書館聯絡人資料以E-mail向教育部電算中心李長樹先生([email protected])申請。


Twaren taiwan advanced research education network

中研院

中央

台大

交大

台北

清華

新竹

東華

中興

暨南

台中

東森固網 (10 G)

中正

台南

中華電信 (10 G)

成大

中華電信 (5 G)

兩固網雙線路與

核心點之連接

中山

TWAREN:TaiWan Advanced Research & Education Network

資料來源:財團法人國家實驗研究院

國家高速網路與計算中心


5078439

2002

2003

2004

2007

Q4

Q4

Q4

Q1

Q2

Q3

Q1

Q2

Q3

Q2

Q3

Q1

Q4

完成計畫書、跨單位間協商

骨幹網路建設規劃、建置

骨幹網路設備規劃、維運

維運中心網管系統規劃與建置

網路及應用技術與服務建置

骨幹網路整體測試

維運中心建物建置

網路維運與服務

推廣、服務

國際合作

TWAREN建設時程

資料來源:財團法人國家實驗研究院

國家高速網路與計算中心


Tanet2

TANet 未來展望

  • 整合TANet與TWAREN,提供教學及研究環境。

  • 兼顧網路管理措施,應用內容及頻寬基礎的均衡發展,創造優質學術網路環境。

  • 建立網路資源的合理使用機制,導引合宜網路行為規範。

  • 平衡整體數位環境落差,普及超寛頻網路環境。

  • 創造數位學習與應用空間,建構終生學習環境。


5078439

MOE

教育部

ASCC

中研院

NCHC國網

In Taipei

TANet國際網際網路未來規劃架構圖

(預計2004年1月1日啟用)

Oct 30, 2003

Co-location in Polo Alto

TANet

STM-4 * 2

STM-16/OC48

MOE

GigaE

Internet

Public peering

Router A

Router D

GigaE

ASCC

STM-4c/OC12 * 2

STM-4

Router E

Router B

Co-location in Seattle

GigaE

NCHC

STM-16/OC48

Router C

Router F

Co-location in Chicago

STM-4c/OC12

GigaE

Router G


5078439

  • 資訊隨手得

  • 主動學習樂

  • 合作創新意

  • 知識伴終生

本簡報圖片來自MIicrosoft山地之旅月曆


5078439

結 語

  • 建構通暢之e化教育網路環境

    ,培育e世代人才。
