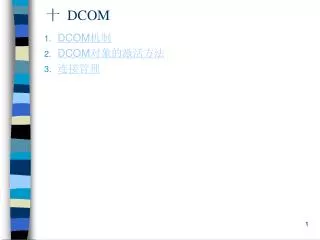

十 DCOM

1. 十 DCOM • DCOM机制 • DCOM对象的激活方法 • 连接管理

2. 客户 组件 客户进程 客户 组件 COM COM 运行库 运行库 安全 安全 DCE RPC DCE RPC 提供器 提供器 LPC LPC 1. DCOM机制 • 从进程内走向进程外 进程透明性

3. COM COM 客户 组件 运行库 运行库 安全 安全 DCE RPC DCE RPC 提供器 提供器 协议栈 协议栈 DCOM 网络协议 • 从本机走向远程主机 DCOM • RPC Client and RPC Server • 可以在TCP、UDP上实现 • RPC是分布式应用的基础，过程如下： • 客户准备：三元组(远程机器、server、函数) • 在RPC Server上需要运行一个RPC端口管理服务，每个RPC Server向它登记注册 • RPC client与远程机的RPC端口管理服务联系，请求RPC Server的端口号 • 然后RPC client与RPC server直接联系 • 其他远程调用途径，如HTTP、SOAP

4. OR Client Server ORPC proxy stub IPC IPC RPC OR service OXID表 OXID表 OR service • DCOM使用ORPC协议实现远程通信 • DCOM的通讯机制建立在RPC基础上，DCOM对其进行了扩充，以支持面向对象的调用。称为ORPC。 ORPC使用标准的RPC数据包，附加上专用于DCOM的信息，如接口指针标致符。在ORPC数据包经过列集后的数据按照NDR格式保存 • ORPC 优先选择UDP协议,并重新实现了纠错,拥塞控制,重传等算法. • 实际的开发工作并不必在ORPC上进行。底层的通讯由代理和存根完成的，而如果使用标准列集法，则代理和存根可以由MIDL完成。进一步，如果使用IDE，IDE在工程配置中集成了MIDL的操作。

5. 客户 组件 调用创建函数 COM 库 创建进程和对象 (OLE32.DLL) 远程创建 SCM SCM RPC (RPCSS.EXE) (RPCSS.EXE) • 激活对象的任务是SCM来完成的。SCM是COM库的一部分。SCM负责创建信息的对象，也负责建立对象与客户之间的连接。创建对象时，它会通过RPC调用远程机器上的SCM，由远程机器上的SCM启动组件进程，并创建组件对象，然后返回给客户机器。 • 组件对象在创建完成之后，在返回到客户机器的途中，还要经过列集和散集的处理。包括创建代理对象和装载存根代码。这些处理和本地进程外组件的处理一致。一旦组件的创建过程完成，客户与组件的通讯不再通过SCM，而是直接通过代理对象和存根对象以及COM库的底层传输机制完成。

6. 三种COM服务器进程模型对比(进程内,进程外,远程)三种COM服务器进程模型对比(进程内,进程外,远程)

7. DCOM的特性： 1。可伸缩性scaleable 2。平台独立 3。协议无关 多种底层协议支持 4。安全性 操作系统的安全性 5。可配置性 DCOMCNFG

8. 2 DCOM对象的激活方法 • 进程外对象的激活方法。 方法一。使用注册表，DCOMCNFG配置工具。（位置透明，代码不变） • 创建一个进程外组件。（使用ATL COM，EXE方式，无人机界面）在服务器端注册。此时在服务器端可以调用此组件。 • 在客户端注册此组件。 方法：开始－》运行－》找到网络上服务器器－》找到组件程序－》加上/regserver 参数 注册结果： HKEY_CLASSES_ROOT\CLSID\ {classid_guid} “APPID”=“<appid_guid>” LocalServer子键下有组件程序的UNC名字 HKEY_CLASSES_ROOT\APPID\{appid_guid} “RemoteServerName”＝”<DNS Name>” • 使用DCOMCNFG配置此组件 使用DCOMCNFG配置使得组件程序在服务器端运行。 • 客户端代码与使用COM完全一致。 注意：上述操作顺利实现需要： • 网络协议的支持（Tcp/IP) • DNS服务，NetBios协议的支持 • RPC服务的支持。

9. 方法二：在代码中指定服务器信息。（代码变动）方法二：在代码中指定服务器信息。（代码变动） • WINOLEAPI CoCreateInstanceEx • WINOLEAPI CoGetInstanceFromFile • WINOLEAPI CoGetInstanceFromIStorage 以上函数都可以用来创建远程对象。 • 指定COSERVERINFO结构的信息。 • typedef struct _COSERVERINFO { DWORD dwReserved1; LPWSTR pwszName; // 远程机器名字 DNS名字 COAUTHINFO __RPC_FAR *pAuthInfo; //表示激活安全信息。 DWORD dwReserved2; } COSERVERINFO typedef struct _MULTI_QI { const IID* pIID; //客户指定的要返回的目标对象的接口IID IUnknown * pItf; // 用来保存接口的指针 HRESULT hr; } MULTI_QI;//此结构可以保存多个接口指针。

10. MULTI_QI mqi[]={ {IID_Iif1,NULL,hr1},{IID_Iif2,NULL,hr2}}; COSERVERINFO srvinfo={0,"server",NULL,0}; HRESULT hr=CoCreateInstance(CLSID_RemoteObj,//远程对象的CLSID NULL,//没有被聚合 CLSCTX_SERVER,//运行环境为进程外组件 &srvinfo,//服务器信息 sizeof(mqi)/sizeof(mqi[0]),//接口个数 &mqi}//返回接口指针数组 if(SUCCEEDED(hr)){ if(SUCCEEDED(mqi[0].hr)) { Iif1 * pif1=mqi[0].pItf; pIf1->...... pIf1->Release(); } if(SUCCEEDED(mqi[0].hr)) { Iif2 * pif2=mqi[1].pItf; pIf2->...... pIf2->Release(); } } 由于网络开销，使用MULTI_QI 的方式一次取得多个指针。

11. 远程进程内组件激活方法 • 远程进程内组件DLL也有两种创建方式。 1。在客户端对远程的进程内对象进行注册之后，客户在运行时将在客户端的进程内加载dll。 2。使用远程机器上的代理进程启动远程进程内组件。Dllsurrogate配置方法见p313 使用远程名字对象。 IBindCtx *pBC=NULL; DWORD dwEaten; IMoniker *pMoniker=NULL; IDispatch *pDispatch=NULL; Hr=CreateBindCtx(&pBC); if(SUCCEEDED(Hr)){ Hr=MkParseDisplayName(pBC,L"\\\\MyServer\\MyTable.xls!Sheet1!R1C1:R2C2", &dwEaten,&pMoniker); if(SUCCEEDED(hr)){ pMoniker->BindToObject(pBC,NULL,IID_IDispatch,&pDispatch); pDispatch->Invoke(......); ..... pDispatch->Release(); pMoniker->Release() } pBC->Release(); 必须指定COM对象的存储激活特性。

12. 3 连接管理 • 1. PING机制 • 对于非正常情况，若组件进程非正常终止，客户可以根据返回值判断出来 • 若客户非正常终止，组件进程该怎么办？ • 为了检测客户程序是否非正常终止，DCOM提供了“pinging”机制 对象Ping客户. • 每个被远程使用的对象都有“pingPeriod”和“numPingsToTimeOut”计数 • ping周期：pingPeriod*numPingsToTimeOut • 当前DCOM版本中，pingPeriod=2(分)且numPingsToTimeOut=3，这些值不能被改变 • pinging机制的优化：OXID解析器产生ping集，减轻网络负担 • (同一台机器上的对象,同时发出PING)

13. 客户 对象A 对象B 客户机器 A机器 B机器 • 2.连接传递. • 连接具有可传递性，因为接口的列集数据(OR或者OBJREF)包含机器相关的信息 • 客户机器上的客户通过A服务器上的对象A得到了B机器上的对象B的指针后, 客户对对象B的访问直接进行,不需要通过A机器.
