製作連接線

製作連接線. 動作要求 2 ：製作一條 2 公尺長的 UTP 跳線並裝設 1 號識別號碼環。 動作要求 3 ：製作一條 1 公尺長的 UTP 跳線並裝設 2 號識別號碼環。 動作要求 4 ：製作六條 0.5 公尺長的 UTP 跳線並裝設 3-8 號識別號碼環。. 製作連接線二. 動作要求 13 ：所有接線依照 TIA/EIA 568 A-568A 或 TIA/EIA 568B-568B 標準。 跳接線 (Patch Cord) 測試 連接線扣分標準 註： 2 號跳 線（ Cross -Over ）－視考場設備而定. continue. 跳接線測試.

lincoln-hatcher
Download Presentation

製作連接線

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

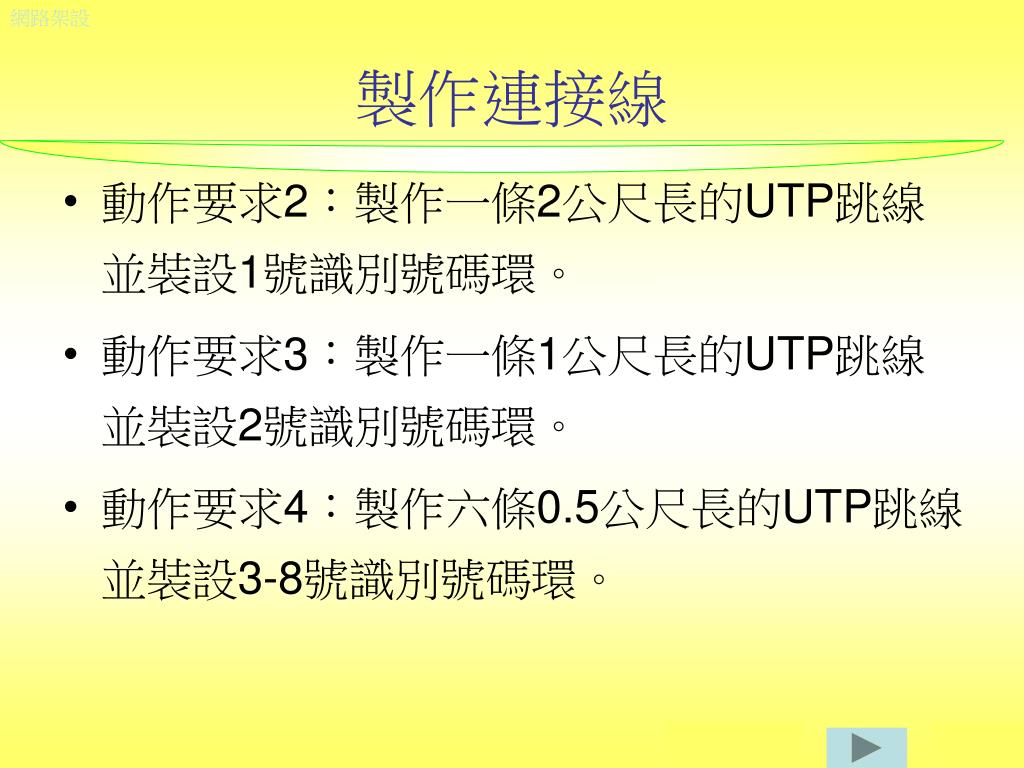

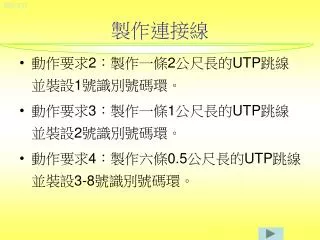

  1. 網路架設 製作連接線 • 動作要求2：製作一條2公尺長的UTP跳線並裝設1號識別號碼環。 • 動作要求3：製作一條1公尺長的UTP跳線並裝設2號識別號碼環。 • 動作要求4：製作六條0.5公尺長的UTP跳線並裝設3-8號識別號碼環。

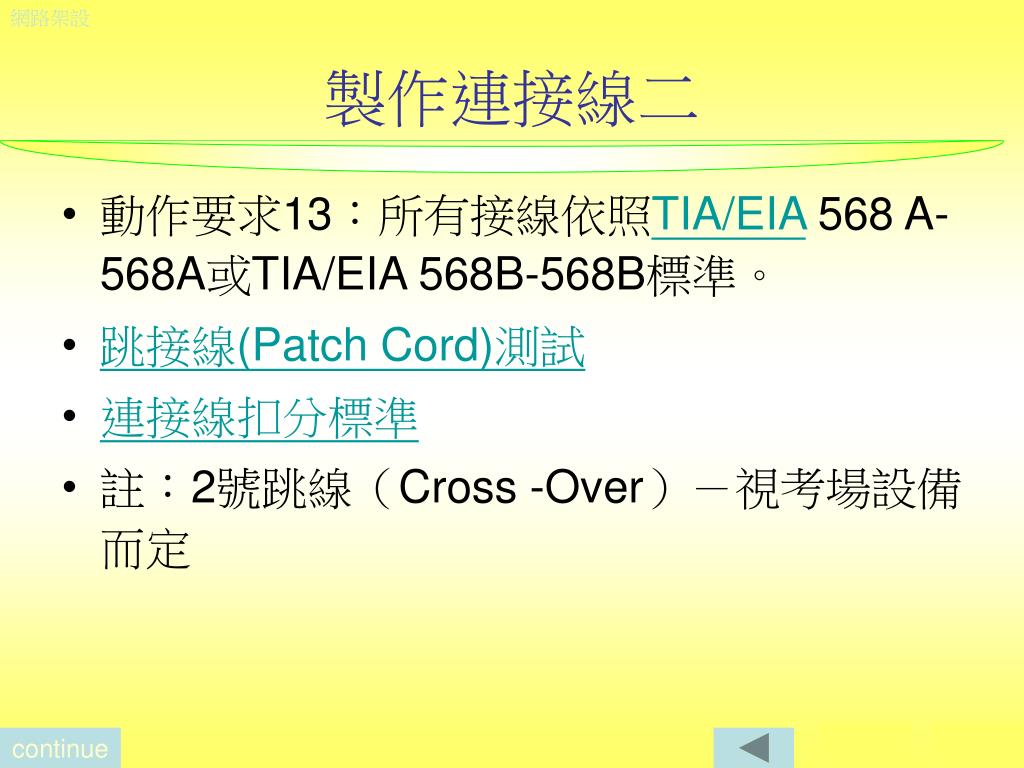

  2. 網路架設 製作連接線二 • 動作要求13：所有接線依照TIA/EIA 568 A-568A或TIA/EIA 568B-568B標準。 • 跳接線(Patch Cord)測試 • 連接線扣分標準 • 註：2號跳線（Cross -Over）－視考場設備而定 continue

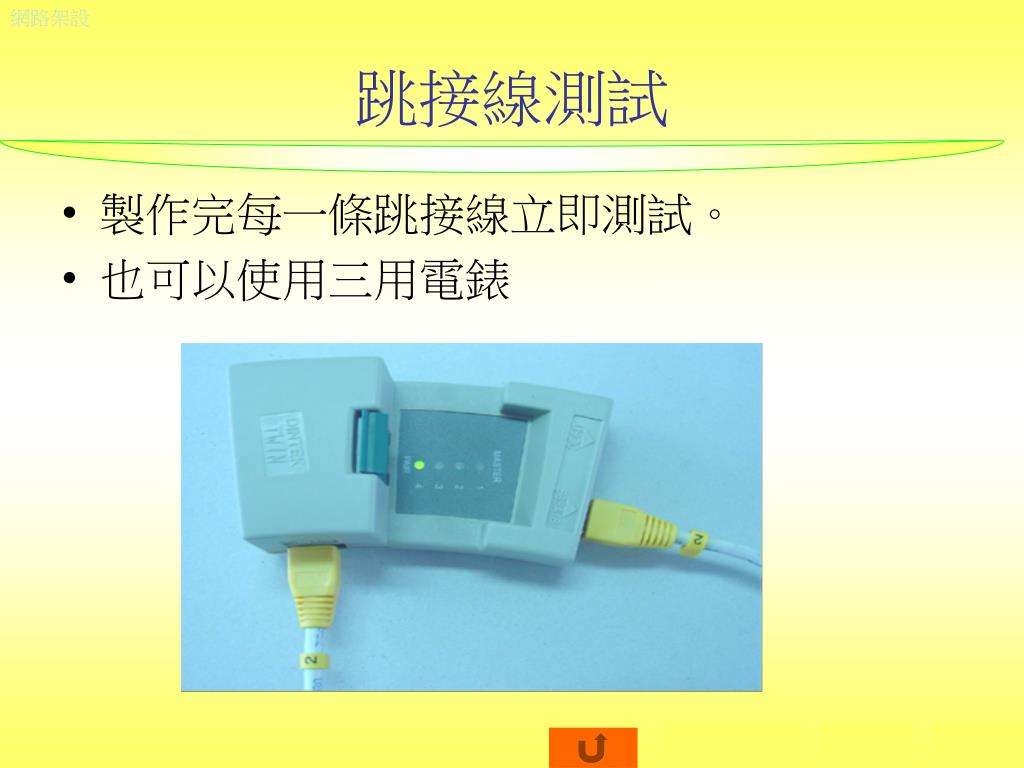

  3. 網路架設 跳接線測試 • 製作完每一條跳接線立即測試。 • 也可以使用三用電錶

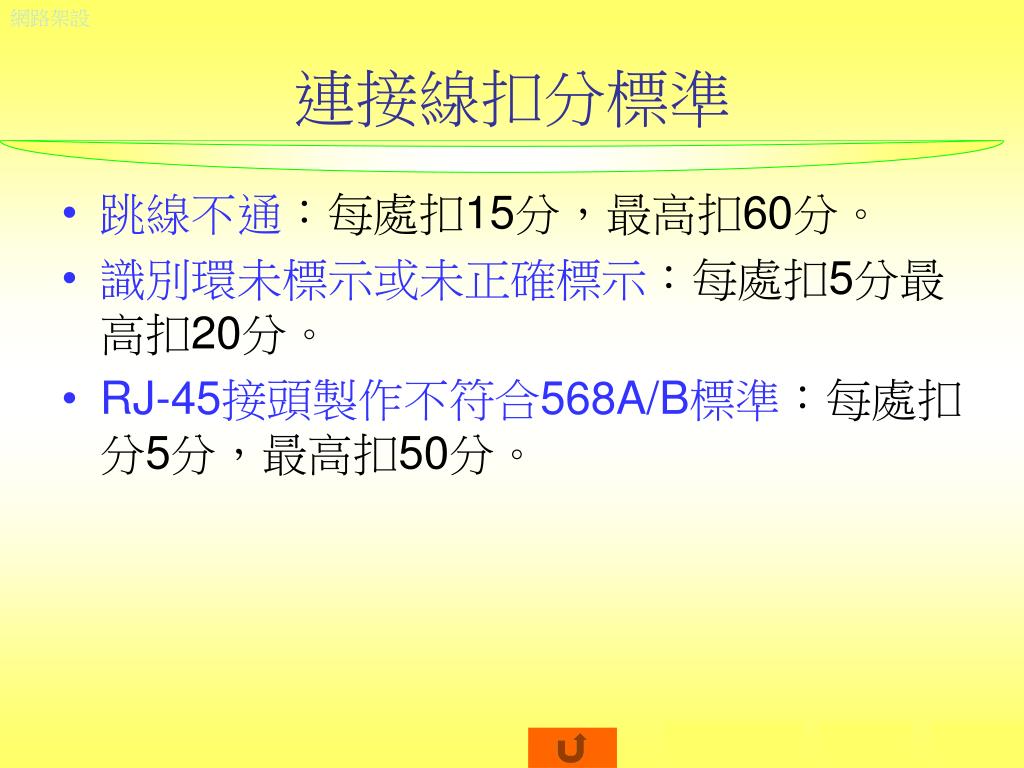

  4. 網路架設 連接線扣分標準 • 跳線不通：每處扣15分，最高扣60分。 • 識別環未標示或未正確標示：每處扣5分最高扣20分。 • RJ-45接頭製作不符合568A/B標準：每處扣分5分，最高扣50分。

  5. 網路架設 網路架設參考標準 • EIA/TIA 568A—商用建築物電訊配線標準。 • EIA/TIA 607—商用建築物通訊佈線、接地線及耦合線標準。 • EIA/TIA 569—商用建築物電子通訊架設、通路及空間標準。 • TSB-67—UTP佈線系統的現場測試傳輸性能規範。

  6. 網路架設 EIA/TIA-568-A的目的 • 建立支援多廠商環境的通訊配線標準。 • 推動商業建築物中結構化配線系統。 • 建立各種配線系統的效率、技術標準。

  7. 網路架設 EIA/TIA-568-A的範圍 • 商用建物中通訊配線的最小需求。 • 建議可使用的網路佈線與距離。 • 傳輸媒介。 • 接頭與腳位功能的指定。 • 通訊配線使用年限。
