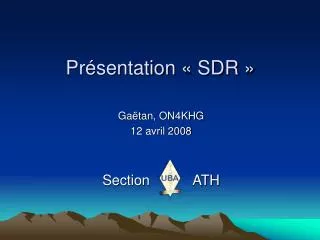

  1. Présentation « SDR » Gaëtan, ON4KHG 12 avril 2008 Section ATH

  2. Agenda • Introduction • Démonstration • Principe de fonctionnement • L’évolution • Références

  3. Introduction

  4. L’incursion du monde digital jusque dans les TRX amateurs…enfin ! Amateurs Pros Technologie Analogique + Digital Analogique Temps

  5. Digital = plus de communications « voice » ? FAUX Un GSM est un SDR ! • Digital = moins de QRM dans un RX ? VRAI La techniques digitales facilitent les opérations autrefois analogiques et le traitement du signal par le cerveau (DSP) • Digital = versatile ? VRAI • Un software est plus facile à modifier que du hardware • Meilleure qualité de communication des modulations digitales ? VRAI etFAUX Qualité plus constante qu’en analogique mais décroissance abrupte Le « Digital », idées reçues...

  6. Un « SDR », c’est quoi ? • SDR = Software Defined Radio • SDR ≠ CAT (Computer Aided Transceiver) • Le CAT : • Une interface de commande d’un transceiver à l’aide d’un PC • Le transceiver reste une entité indépendante, toujours fonctionnelle sans le PC • Ham Radio Deluxe, TRX Manager,… • Le SDR : • Un PC (ou software embarqué) est partie prenante dans le fonctionnement du transceiver • Sans un PC (ou software), le transceiver SDR n’est pas fonctionnel

  7. Antenne Carte son performante Constituants du SDR de la démo I USB Q Récepteur IQ PC

  8. Démonstration

  9. Principe de fonctionnement

  10. 28,001 MHz FV± FLO 0,001 MHz Le récepteur à conversion directe (DC Receiver) remis au goût du jour… Signal voulu : 14,001 MHz (FV) Signal image : 13,999 MHz (FG) FLO = 14 MHz FBF = 0,001 MHz = 1 kHz 27,999 MHz FG± FLO - 0,001 MHz

  11. Récepteur à conversion directe : • Réception DSB • 2 bandes latérales = 3 dB de dégradation du NF • 2è bande latérale (image) = interféreur Amplitude Freq. FG FLO FV Amplitude Il faut supprimer la fréquence image ! 27,999 & 28,001 MHz 1 kHz Freq.

  12. Suppression de la fréquence image  Quadrature Antenne RX IQ PC Solution : double Mixer + FOL & FOL+90°

  13. Q Axe « imaginaire » M = amplitude α= phase I & Q c b M α a I Axe « réel » « I »  « In phase » « Q »  « Quadrature »

  14. 14,001 MHz : I & Q

  15. 14,001 MHz : I & Q+90° Q+90° est obtenu par opération mathématique : la transformée de Hilbert

  16. 14,001 MHz : I + Q+90° Amplitude du signal voulu doublée

  17. 13,999 MHz : I & Q

  18. 13,999 MHz : I & Q+90°

  19. 13,999 MHz : I + Q+90° Signal image supprimé

  20. En résumé : • Signal non désiré (bande latérale ou image) supprimé • SSB/CW démodulés • Amplitudes & déphasage de 90° doivent être rigoureusement précis pour suppression maximale de l’image (non désirée)

  21. Démodulation de l’AM RX IQ AM = √(I²+Q²) Quand I & Q sont disponibles, tout peut être démodulé !!!

  22. Rôle de la carte son  convertisseur A/D – D/A Quantification Echantillonnage (sampling) Dynamique 6 dB/bit Théorème de Shannon-Nyquist : fs≥ 2*BW Ex : HiFi  20Hz à 20kHz (=BW)  fs (fréq. éch.) ≥ 40kHz (44,1) Ex : Carte son 16 bits  96 dB de dynamique Carte son utilisée durant la démo : 192kHz (fs) / 24 bits fs est exprimé en ...Hz ou ...Sps (Sample / s)

  23. Temps Fréquence Domaine temporel  Domaine fréquentiel FFT FFT = « Fast Fourier Transform » (transformée de Fourier) • Série de filtres passe-bande (BPF) très étroits • Sortie de chaque filtre est appelé « bin » • Chaque bin contient une info d’amplitude et de phase • Une FFT de 4096 bins et fs de 96kSps  chaque bin a une BP de 23Hz (96000/4096)

  24. Schéma SR V6.2. + DDS Compteur Johnson Mixer Antenne I Amplis Op. Q DDS (contrôlé par PC)

  25. Anciens concepts remis au goût du jour (Weaver, DC RX,...) • Puissance de calcul d’un PC pour faciliter le « Digital Signal Processing » (DSP) • Quadrature (I & Q) • Moduler/démoduler tout mode • Filtrage en bande de base quasi idéal • AGC digital (plus efficace que AGC analogique dans une BP de 2,5 kHz) • Très versatile au niveau du software • Peu de hardware • Faible coût (PC exclu) • Dimension visuelle ajoutée à l’audio Conclusion...ce qu’il faut retenir :

  26. L’évolution

  27. Digitalisation directe du spectre RF (plus de changement de fréquence vers la bande de base) • PC & carte son « embarqués » dans le TRX Le futur, c’est déjà aujourd’hui !

  28. Références

  29. Softrock : • Site de DJ9CS : http://dj9cs.raisdorf.net • Groupe Yahoo Softrock : http://groups.yahoo.com/group/softrock40 • DDS-60 (site AmQRP) : http://www.amqrp.org/kits/dds60 • Etat de l’art du SDR (incontournable) : http://f4dan.free.fr/sdr.html • Software : • Winrad : http://www.winrad.org/winrad • Linrad (Linux) : http://www.nitehawk.com/sm5bsz/linuxdsp/linrad.htm • Power SDR : http://www.flex-radio.com • KGKSDR : http://www.m0kgk.co.uk/sdr/index.php • Rocky : http://www.dxatlas.com/Rocky • ... • Commercial : • SDR-IQ : http://www.rfspace.com/SDR-IQ.html • Perseus : http://www.microtelecom.it/perseus • Flex-5000 : http://www.flex-radio.com
