第二次作业要求及实验教材

遥感地质学. 第二次作业要求及实验教材. 地学院：彭光雄. 1. 作业目的. 1. 掌握 TM 遥感影像的 下载 方法 2. 掌握图像 导入 及按研究区 切割 范围的方法 3. 掌握利用 PCI 软件进行 高斯克吕格 几何校正的方法 4. 掌握利用 ENVI 进行图像比值运算和 PCA 主成分分析进行蚀变信息提取的方法 5. 掌握 PCI 遥感图像按 比例尺输出 和加 公里网 的方法 6. 掌握利用 Photoshop 进行遥感专题信息（如铁染、羟基）与灰度影像或者地形图的叠加制图的方法。. 1. 作业目的. 软件教学视频一 ：

lily
Download Presentation

第二次作业要求及实验教材

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 遥感地质学 第二次作业要求及实验教材 地学院：彭光雄

  2. 1.作业目的 1.掌握TM遥感影像的下载方法 2.掌握图像导入及按研究区切割范围的方法 3.掌握利用PCI软件进行高斯克吕格几何校正的方法 4.掌握利用ENVI进行图像比值运算和 PCA主成分分析进行蚀变信息提取的方法 5.掌握PCI遥感图像按比例尺输出和加公里网的方法 6.掌握利用Photoshop进行遥感专题信息（如铁染、羟基）与灰度影像或者地形图的叠加制图的方法。

  3. 1.作业目的 软件教学视频一： 1.掌握TM遥感影像的下载方法 2.掌握图像导入及按研究区切割范围的方法 3.掌握利用PCI软件进行高斯克吕格几何校正的方法

  4. 1.作业目的 软件教学视频二： 4.掌握利用ENVI进行图像比值运算和 PCA主成分分析进行蚀变信息提取的方法 5.掌握PCI遥感图像按比例尺输出和加公里网的方法 6.掌握利用Photoshop进行遥感专题信息（如铁染、羟基）与灰度影像或者地形图的叠加制图的方法。

  5. 2.作业内容和要求 1).下载一幅家乡所在地区TM影像快视图 网址：http://glcfapp.glcf.umd.edu:8080/esdi/index.jsp

  6. 轨道号的大图可从这个网址下载 http://hi.baidu.com/starynight1984/blog/item/d91134b19678455308230225.html http://hiphotos.baidu.com/starynight1984/pic/item/961110ec95cbb63c63d09fa7.jpg

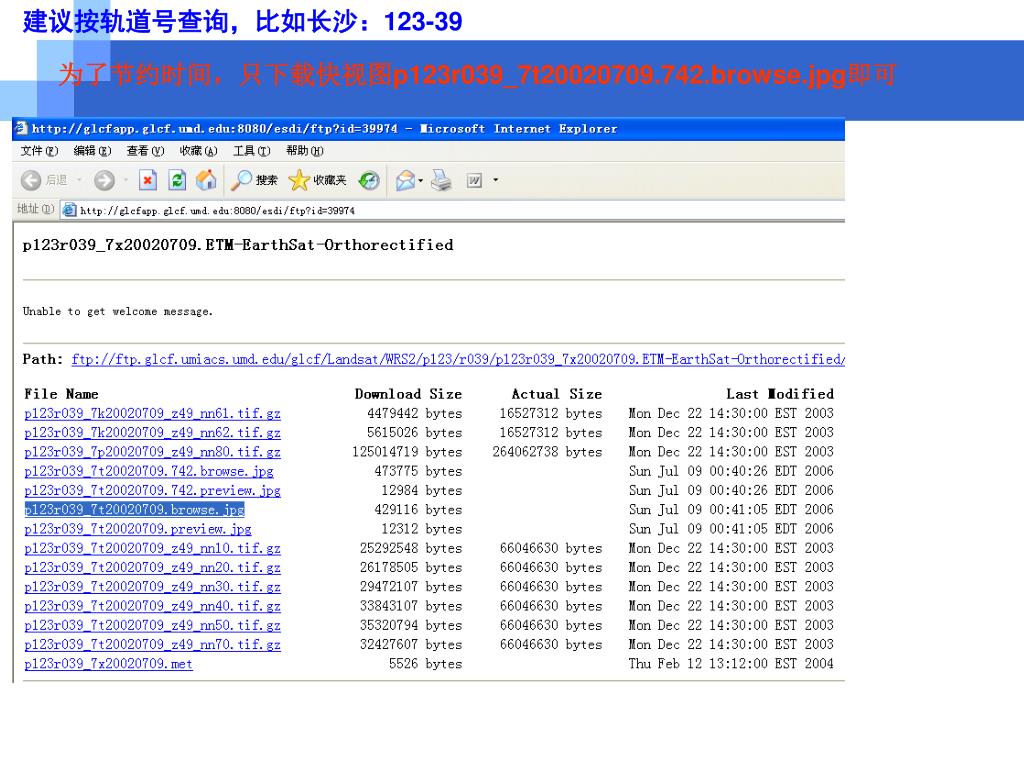

  7. 建议按轨道号查询，比如长沙：123-39 为了节约时间，只下载快视图p123r039_7t20020709.742.browse.jpg即可

  8. 在PHOTO SHOP中给图片加上如下文字： 地区、轨道号、影像的年月日、姓名和学号 图1

  9. 2.作业内容和要求... 2).用高斯克吕格投影，输出2幅1：10万带公里网的遥感影像图。 图中要求： （1）在PHOTOSHOP中加题目“河南安林地区遥感影像图”的图名，字体大小合适，美观得体； （2）用PHOTOSHOP中在图的右下角加制图人的姓名和学号，字体大小合适，美观得体； • 一幅RGB彩色合成时，要求有主成分PCA+比值+TM三种波段类型， 如:PCA1（TM1234）（R）+TM5/1(G)+TM4(B)， • 另一幅要求用741波段组合，如TM7(R)+TM4(G)+TM1(B) 软件操作过程见：图像比值及PCA处理及制图输出教程视频.exe等相关的视频教程 制图数据就用安林地区自己几何校正后的TM遥感影像再切割成更小的范围来出图

  10. 图2

  11. 图3 TM1345-PCA4(R)+TM5/TM4(G)+TM4(B)

  12. 图4 遥感异常与地形图或者黑白遥感底图的叠加复合图像

  13. 制图输出参数 PCI命令语法：scale=50000;grid;interval=2000

  14. 制图输出参数 5.57cm对应实际 距离5.57km(错误！) 不能重定图像像素！

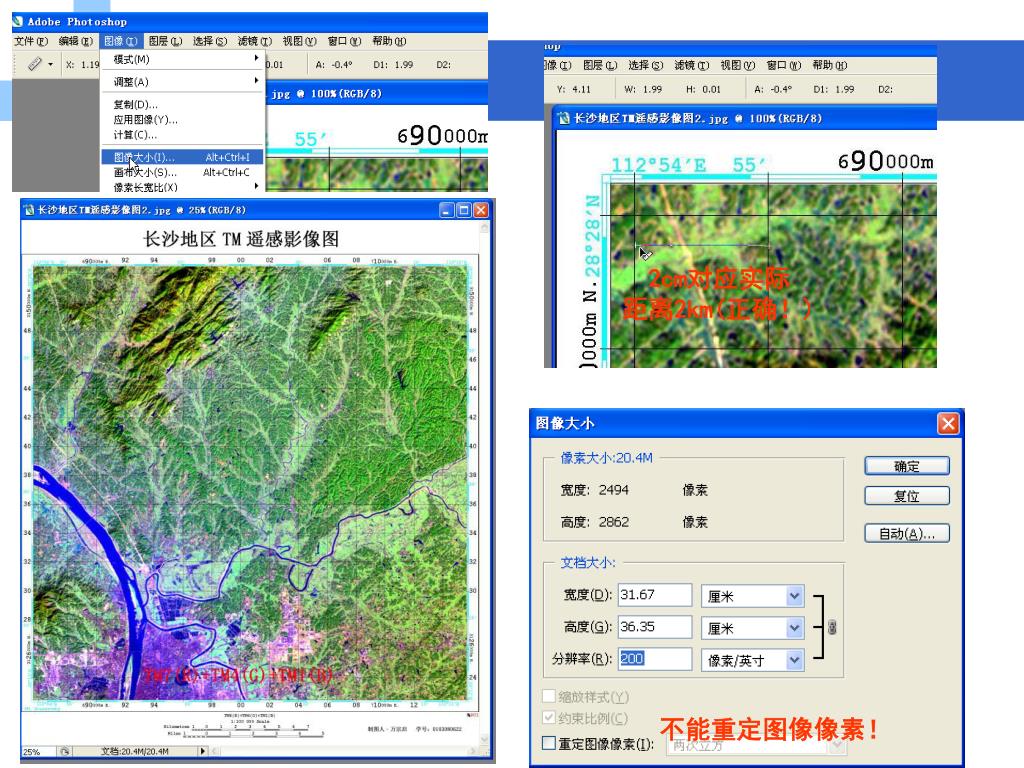

  15. 制图输出参数 2cm对应实际 距离2km(正确！) 不能重定图像像素！

  16. 3.作业提交结果及方式 提交4幅图件，均要求为JPG格式，打成一个压缩包发给我 作业可在实验课上做，实验课的目的就是让大家学会做这个作业

  17. 遥感实验教程 1.用ERDAS软件将UTM重投影为高斯克吕格投影

  18. 1.用ERDAS软件将UTM重投影为高斯克吕格投影

  19. 1.用ERDAS软件将UTM重投影为高斯克吕格投影

  20. 2-PCI软件加公里网按比例尺制图输出 利用ENVI软件将TIF格式转为PCI的PIX格式

  21. 2-PCI软件加公里网按比例尺制图输出 利用PCI软件进行图像按工作区范围切割

  22. 2-PCI软件加公里网按比例尺制图输出 利用PCI软件进行图像按工作区范围切割

  23. 利用PCI软件Image模块打开切割后的图像

  24. 2-PCI软件加公里网按比例尺制图输出 利用PCI软件保存图像直方图的拉伸表LUT

  25. 2-PCI软件加公里网按比例尺制图输出 利用PCI软件XPACE模块出图

  26. 2-PCI软件加公里网按比例尺制图输出 装入对应741波段和相应的直方图拉伸表LUT

  27. 2-PCI软件加公里网按比例尺制图输出 输入制图投影类型和比例尺等参数 Scale=100000;grid;interval=2000

  28. 2-PCI软件加公里网按比例尺制图输出 在ENVI中将PIX格式转为TIF格式

  29. 2-PCI软件加公里网按比例尺制图输出 在PS中将图像分辨率从1Dpi调整为200Dpi 保存输出为TIF或JPG格式文件

  30. 3.用ENVI进行图像比值运算和 PCA主成分分析 在ENVI中做比值运算

  31. 在ENVI中做PCA分析 一般情况下： 用TM1345,做PCA分析取PC4提取铁染异常， 用TM1457,做PCA分析取PC4提取羟基异常， 异常的暗或者亮要看对应波段特征向量的符号

  32. 3.用ENVI进行图像比值运算和 PCA主成分分析 PC1 PC2 PC3 PC4 TM3波段为负值，铁染异常表现为暗像元 异常所在组分的判断及异常像元的暗或者亮，可参考如下文献： 参考文献1 彭光雄, 王明, 何 皎.基于局部可变窗口的Crosta 蚀变信息提取技术—以莫海拉亨为例[J].大 地 构 造 与 成 矿 学.2013，37(3):553-560.

  33. Crosta技术 参考文献2

  34. 注：++为强反射，--为强吸收 参考文献2

  35. Crosta技术 参考文献3

  36. 铁染异常为暗像元，需要乘以-1转变为亮像元 b1*-1

  37. 进行异常的RGB假彩色合成

  38. 保存异常的RGB假彩色合成的结果

  39. 异常灰度影像的密度分割及异常分级 利用均值+N倍方差进行分级

  40. 异常灰度影像的密度分割及异常分级

  41. 将异常分级结果保存为CLASS分类文件

  42. 将异常分级结果进行两种滤波处理

  43. 将异常分级结果保存为RGB彩色显示文件

  44. 在PCI中将异常分级结果RGB彩色显示文件，加公里网，按比例尺进行制图输出。在PCI中将异常分级结果RGB彩色显示文件，加公里网，按比例尺进行制图输出。

  45. 在ENVI中将PIX格式，转换为TIF格式，以便在PS中进行叠加复合处理。在ENVI中将PIX格式，转换为TIF格式，以便在PS中进行叠加复合处理。

  46. 4.遥感异常与地形图或者黑白遥感底图的叠加复合4.遥感异常与地形图或者黑白遥感底图的叠加复合
