Presentation Transcript


5722995

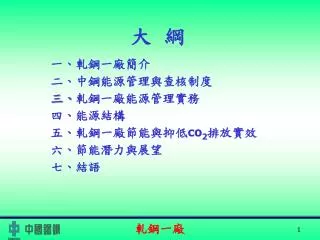

一、軋鋼一廠簡介

二、中鋼能源管理與查核制度

三、軋鋼一廠能源管理實務

四、能源結構

五、軋鋼一廠節能與抑低co2排放實效

六、節能潛力與展望

七、結語

大 綱


5722995

一、軋鋼一廠簡介

  • 軋鋼一廠於民國66年正式生產。

  • 下設鋼板、條鋼、線材、小鋼胚四個生產工場另有設備檢修工場及作業規畫組共6個二級單位。


5722995

小鋼胚設備檢修課

條鋼軋製二課

小鋼胚軋製課

鋼板設備檢修課

線材設備檢修課

線材軋製課

盤元處理課

小鋼胚整備及處理課

條鋼設備檢修一課

條鋼設備檢修二課

技術規劃課

輕型軋輥課

(一)軋鋼一廠組織表

軋鋼一廠

廠長

W4

副廠長

W4A

廠工程師

W40

W4S

W41

W42

W43

W44

W46

作業規劃組

鋼板工場

線材工場

小鋼胚工場

設備檢修工場

條鋼工場

條線作業技術課

鋼板軋製課

鋼板處理課

鋼板精整課

作業規劃課

重型軋輥課

鋼板作業技術課

條鋼軋製一課

條鋼精整二課

W469

W4S1

W411

W412

W413

W433

W415

W445

W431

W441

W421

W423

W424

W461

W4S3

W4S2

W463

W464

W462

W465

W442


5722995

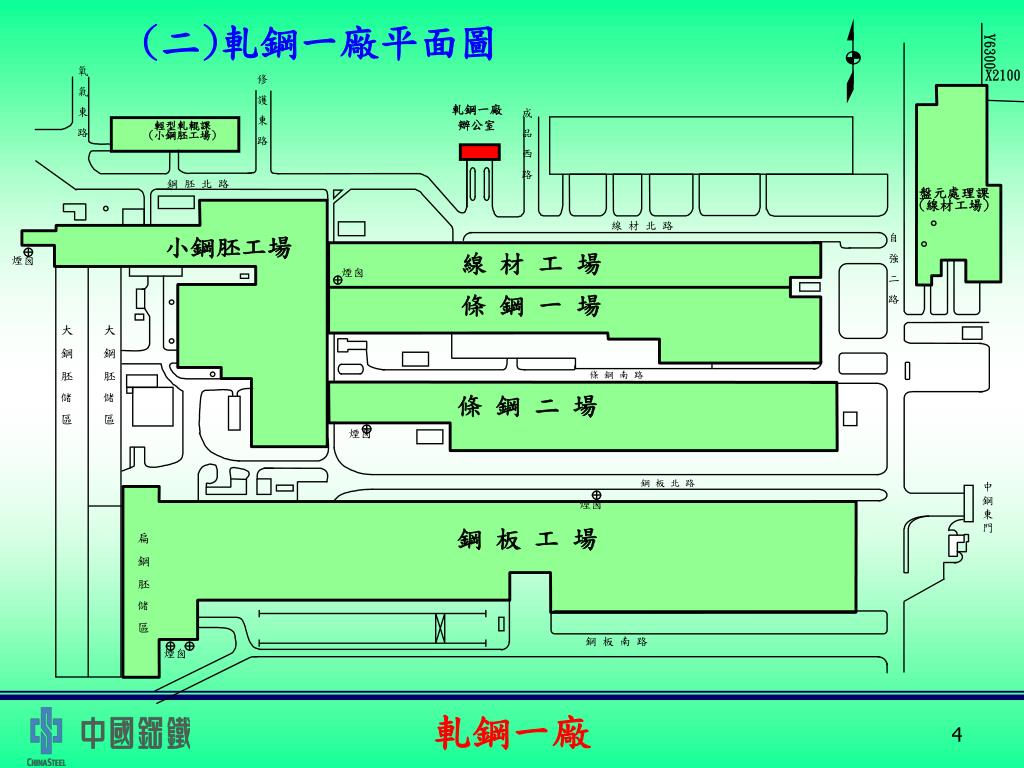

(二)軋鋼一廠平面圖

Y6300

X2100

軋鋼一廠

辦公室

西

輕型軋輥課 (小鋼胚工場)

鋼 胚 北 路

盤元處理課(線材工場)

線 材 北 路

小鋼胚工場

線 材 工 場

煙囪

煙囪

條 鋼 一 場

條 鋼 南 路

條 鋼 二 場

煙囪

中鋼東門

鋼 板 北 路

煙囪

鋼 板 工 場

鋼 板 南 路

煙囪


5722995

鋼 板 : 115 萬噸/年

條、線 : 185 萬噸/年

小鋼胚 : 200 萬噸/年

(三)主要產品


5722995

鋼板

扁鋼胚

加熱

軋延

正常化鋼板

正常化爐

小鋼胚

大鋼胚

軋延

加熱

條線產品

小鋼胚

加熱

軋延

球化產品

球化爐

(四)軋鋼一廠鋼品生產流程

鋼板工場

條、線與小鋼胚工場


5722995

二、中鋼能源管理與查核制度

(一)能源管理組織


5722995

訂定近程及遠程能源節約方針與目標。

調查及統計分析能源使用情形,定期召集會議檢討改善。

協調及配合有關部門研討能源節約改進措施。

能源節約宣導及教育。

(二) 功能


5722995

(三)能源查核與運作

◆ 能源使用管理規定:

依中鋼ISO-14001「能源使用管理規定」執行。

◆ 能源查核:

能源節省委員會的主要任務是能源耗用統計及單位產品能源使用率分析,定期實施檢討與查核工作,重點如下:

1.每三月召開一次能源節省檢討會議。

2.每半年召開一次能源節省委員會議。

3.一級單位設置一能源管理人員,負責查核二級、

三級能源使用情形。

4.能源節省委員會設立能源稽查小組,依據ISO-

14001能源稽查作業規範實施稽查。


5722995

1.訂定年度能源「節約工作計畫」與目標。

2.每月統計產品能耗實績,分析檢討差異原因。

3.參與每三月召開一次與每半年召開一次能源節 省委員會議。

4.協調及配合能源節約改進措施。

5.協調及配合能源節省委員會能源稽查作業。

6.配合能源節省委員會能源節約宣導及教育。

三、軋鋼一廠能源管理實務


5722995

四、能源結構

(一) 93年中鋼能耗結構


5722995

(二)軋鋼一廠93年各工場能耗結構


5722995

(一)節約能源實效(計算單位:MCAL/MTP)

93年度與92年度節約能源率:↓3.71%。

93年度與92、91、90年度平均節約能源率:↓3.34%。

(二)抑低二氧化碳排放實效(單位:TON- CO2 /MTP)

93年度與92年度CO2排放抑低比率:↓4.20%

93年度與92、91、90年度平均CO2排放抑低比率:↓5.10%。

五、軋鋼一廠節能與抑低co2排放實效


5722995

配合公司能委會「2010節能專案計畫」各單位五年節能 2.5%目標。由二級單位提報節能主題,逐月追蹤。

配合「能源設備效率平台」,加強現有設備之監控管理。

與本公司能源環工組、設計組及廠外機構〈工研院等〉合作,進行節能技術的研究開發與突破。

發揮創新能力,持續改善製程與設備運轉率,以提昇製程效率,持續降低空污、水污等污染排放值。

六、節能潛力與展望


5722995

提昇熱進爐率(HCR),降低扁鋼胚/大鋼胚再加熱能源消耗。

以TMCP製程取代鋼板正常化熱處理,節省鋼板正常化能源消耗。

使用工輥彎曲系統(WRB),減少換輥次數以降低生產延誤。

節約條鋼二場除銹水系統幫浦馬達電力。

蓄熱式燃燒器廢熱回收。

七、結語五大主題成果報告及其相關作業細節,將由各工場執行單位報告。
