工作组网络设计

安全子网. 100 信息点以内. FE. G E. 工作组网络设计. 100 信息点以内. 点评一： 只需要高速网络连接，不需要网络管理和控制 ( 百兆或千兆） Quidway S1000 系列 3Com Baseline Switch 系列 点评二： 既需要高速网络连接也需要网络管理 Quidway S2000 系列 3Com SuperStack3 Switch 4200 系列 ( 可堆叠扩展，可支持千兆服务器接入） 点评三： 如果需要高速网络连接和网管，还需要一定的网络控制能力的网络应用环境

liko
Download Presentation

工作组网络设计

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

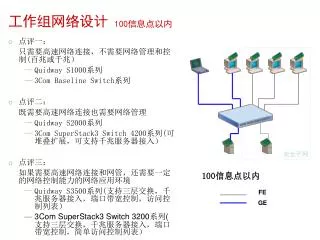

  1. 安全子网 100信息点以内 FE GE 工作组网络设计 100信息点以内 • 点评一： 只需要高速网络连接，不需要网络管理和控制(百兆或千兆） • Quidway S1000系列 • 3Com Baseline Switch系列 • 点评二： 既需要高速网络连接也需要网络管理 • Quidway S2000系列 • 3Com SuperStack3 Switch 4200系列(可堆叠扩展，可支持千兆服务器接入） • 点评三： 如果需要高速网络连接和网管，还需要一定的网络控制能力的网络应用环境 • Quidway S3500系列(支持三层交换，千兆服务器接入，端口带宽控制，访问控制列表） • 3Com SuperStack3 Switch 3200系列(支持三层交换，千兆服务器接入，端口带宽控制，简单访问控制列表）

  2. Internet 经济型百兆双绞线组网方案 200信息点以内 服务器 Secpath10 S2403H/2024C S3526C 核心机房 S2403H/2024C WA1006 配线间 点评： • 适用于对网络带宽要求不高，但是需要较强的网络控制能力的应用环境 • 利用智能多层交换功能实现服务质量和安全控制 • 实现成本低 配线间 会议室 FE GE

  3. Internet 经济型千兆组网方案 200信息点以内 服务器 Secpath10 S3026C-SI＋3050 S3552G 核心机房 S3026C-SI＋3050 配线间 WA1006 点评： • 经济/易管理 • 高性能L2/L3 交换 • 服务质量QoS • 安全控制ACL，过滤 配线间 会议室 FE GE

  4. Internet 高扩展性千兆智能组网方案 150～500信息点 服务器群 Secpath100V S3026C/3050C堆叠 S6500 核心机房 S3026C/3050C 点评： • 核心可以灵活配置 • 核心更高密度千兆端口,另外可以平滑升级到万兆，提供更高骨干带宽 • 更强有力的质量服务和安全控制能力 • 端到端的智能化网络 S3026C/3050C 配线间 配线间 会议室 FE GE

  5. Internet 高可靠分布式三层组网方案 200～500信息点 服务器群 Secpath100N S3900 S5600 IRF S3900 IRF 核心机房 高性能 • IRF技术使核心性能和上连 线路容量加倍 • 分布式路由，三层到桌面 高冗余度 • 双冗余边缘网络上连 • 双冗余服务器上连 • 双风扇、双电源、分布式冗余网络核心 易实施、易管理 • IRF设备组只需按单设备管理 配线间 IRF S3900 配线间 IRF IRF架构 配线间 链路聚合 FE GE

  6. 广域网接入解决方案 E1 Ethernet AR18-3X 企业 广域网 AR18-1X xDSL AR18-20 分支机构 DDN AR18-1X 点评： • 丰富的链路接入 • AR18-1X/AR 18-20/AR 18-3X支持VPN网关，内置防火墙，以及NAT功能，使内部局域网更加安全可靠 住宅 酒店
