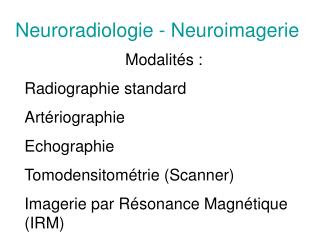

Neuroradiologie - Neuroimagerie. Modalités : Radiographie standard Artériographie Echographie Tomodensitométrie (Scanner) Imagerie par Résonance Magnétique (IRM). Neuroradiologie - Neuroimagerie. Modalités : Radiographie standard - Artériographie + Echographie

lieu
Download Presentation

Neuroradiologie - Neuroimagerie

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Neuroradiologie - Neuroimagerie Modalités : Radiographie standard Artériographie Echographie Tomodensitométrie (Scanner) Imagerie par Résonance Magnétique (IRM)

  2. Neuroradiologie - Neuroimagerie Modalités : Radiographie standard - Artériographie + Echographie Tomodensitométrie (Scanner) ++ Imagerie par Résonance Magnétique (IRM) +++

  3. TOMODENSITOMETRIEsémiologie JY Gauvrit, T Gauthier, M Carsin

  4. I- Principes - généralitésTomodensitométrie A – Introduction CT Scanner (anglo-saxons) Scanner à rayons X Tomodensitométrie (TDM) +++ Scanner +++ Même technique d’imagerie !

  5. I- Principes - généralitésTomodensitométrie A – Introduction AM Cormack (physicien américain) 1963 + GM Hounsfield (ingénieur anglais) + EMI (Beatles) = 1er scanner crânien : 1971 = PRIX NOBEL 1979

  6. I- Principes - généralitésTomodensitométrie B - Principes • Mesure de la densité radiologique des volumes élémentaires d’une coupe • Rayons X : découvert en 1895 par Röntgen (encore un prix Nobel 1901) • Étude de l’atténuation d’un faisceau de RX au cours de la traversée du volume à examiner

  7. I- Principes - généralitésTomodensitométrie B - Principes • Rotation d’un couple tube - détecteurs autour du patient. • Rétroprojection : calcul informatique • Image : représentation du coefficient d’absorption du voxel dans la matrice

  8. Matrice d’analyse

  9. Reconstruction

  10. I- Principes - généralitésTomodensitométrie C – Échelle de densité

  11. Echelle des densités d’Hounsfield

  12. Densités • Hyperdense • Isodense • Hypodense • L’eau diminue les densités

  13. Densités -1000 -1000U 625 12 U - 80 . - 400 30

  14. I- Principes - généralitésTomodensitométrie D – Limites/artéfacts • Artéfacts d’objet métallique • Artéfacts de structures osseuses • Phénomène de volume partiel

  15. I- Principes - généralitésTomodensitométrie D – Limites/artéfacts • Artéfacts d’objet métallique

  16. I- Principes - généralitésTomodensitométrie D – Limites/artéfacts • Artéfacts de structures osseuses

  17. Limites volume partiel

  18. Limites volume partiel

  19. II- Anatomie : fosse postérieure 5 3 4 2 1 IRM

  20. III- Approche sémiologique Diagnostic On ne fait pas d’histologie en imagerie Interprétation en fonction de laclinique • Anomalie de forme • Effet de masse • Anomalie de densité spontanée +++ • Rupture de la barrière hémato-encéphalique (BHE)

  21. III- Approche sémiologique Diagnostic Interprétation en fonction de laclinique • Anomalie de forme • Effet de masse • Anomalie de densité spontanée

  22. A-Hypodensité spontanée : Graisse

  23. A-Hypodensité spontanée : AIR = pneunencéphalie (ou pneumo-encéphalie) 2 causes: post chirurgical ou post traumatique

  24. B-Calcifications = chronicité

  25. C-Hématome • Traumatique • Spontané • Le caillot • Densité caractéristique50-60 UH

  26. 1- Hématome traumatique • Hématome Extra Dural HED lentille biconvexe • Hématome Sous Dural Aigü HSDA lentille concavo-convexe • Contusion • Cisaillement • Associations • Pronostic variable • HED = Urgence Neurochirurgicale

  27. HED : lentille biconvexe

  28. HDSA et contusionconcavo-convexe

  29. Contusion et HSDA

  30. Contusion

  31. Cisaillement

  32. 2-Hématome spontané • Intra parenchymateux (hématome intracrânien HIC) • Etiologie: HTA, antivit K • Hémorragie cérébroméningée ou méningée pure • Rupture d’anévrysme intracrânien

  33. HIC

  34. Hémorragie méningée

  35. Hémorragiecérébro-méningée

  36. Angio scanner

  37. Hémorragieméningée: anévrysme artériel Cercle artériel de la base du crane (polygone de Willis)

  38. 3-Evolution de la densité du sang Phase aigüe : hyperdense Phase subaigüe 2-3 semaines : isodense ! Phase chronique après 3 semaines: hypodense

  39. 3-Evolution de la densité du sang

  40. II- Approche sémiologique Diagnostic • Anomalie de forme • Effet de masse • Anomalie de densité spontanée A- Graisse (hypodensité franche) B- Calcifications (hyperdensité) C- Hématome (hyperdensité) D- Ischémie (hypodensité)

  41. D-Ischémie aiguë • Occlusion d’une artère cérébrale • Hypoperfusion • Diminution du débit sanguin cérébral • Au final : ischémie • Hypodensité

  42. AVC massif

  43. Efficacité IRM/TDM • Chalela et col Lancet 2007 • Comparaison IRM ou scanner sans injection • 350 patients consécutifs • IRM T2*et Diffusion/ coupes TDM sans injection • Ischémie • IRM Se 83% Sp 97% • TDM Se 26% Sp 98% • Hémorragie • IRM = TDM • Dg différentiel (25% des patients) • IRM +++

  44. AVC précoceruban insulaire effacé

  45. 1ére H F 30 ans déficit D

  46. 12ème H

  47. AVC séquelle :porencéphalie

  48. II- Approche sémiologique Diagnostic • Anomalie de forme • Effet de masse • Anomalie de densité spontanée A- Graisse (hypodensité franche) B- Calcifications (hyperdensité) C- Hématome (hyperdensité) D- Ischémie (hypodensité) E- Lésions (hypodensité)

  49. E- Lésion • Hypodensité • Signes associés • Calcifications : chronicité • Œdème peri lésionnel • Recherche d’une rupture de la BHE • Iode: 2ml/k IV • Activité • Angiogénèse • Principales lésions : processus expansifs (tumeurs (B/M), abcès)

  50. F 45 ans, fièvre, hémiparésie droite d’aggravation progressive Sans injection (IV+) Avec injection (IV+)
