  1. 第 1 章 PC 的基本構造

  2. 本章提要 • PC 系統簡介 • 80x86 系列 CPU 及其暫存器群 • 記憶體：Memory • 80x86 的分節式記憶體管理 • 80x86 的 I/O 結構 • 學習組合語言的基本工具

  3. 電腦的基本結構圖

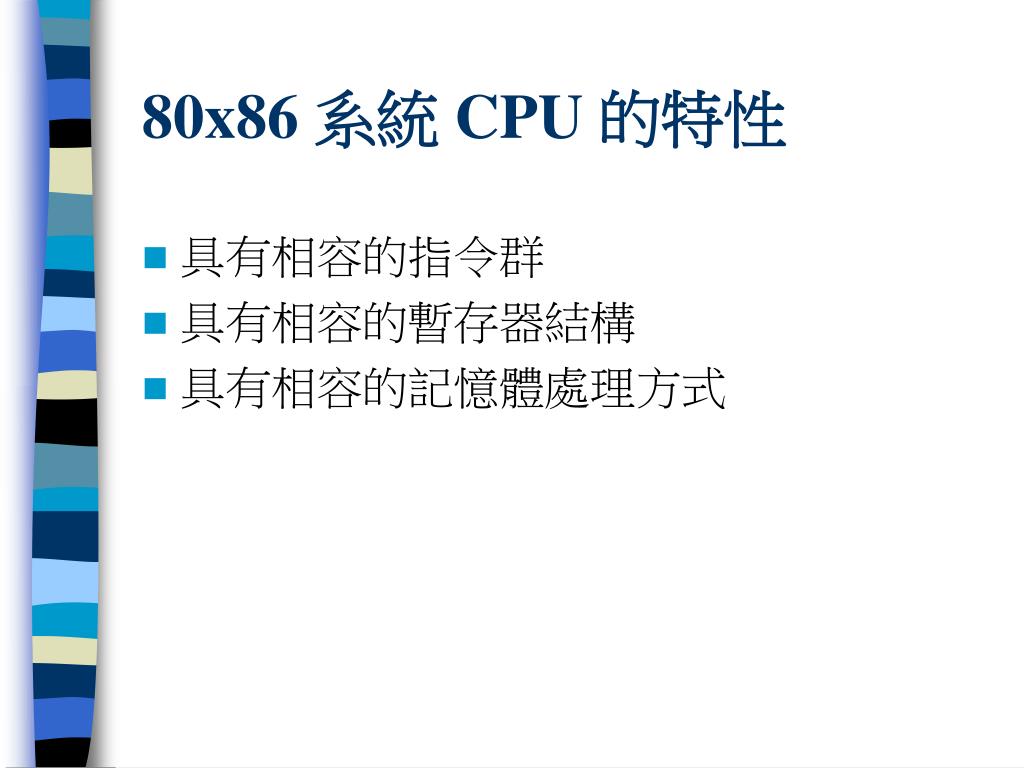

  4. 80x86 系統 CPU 的特性 • 具有相容的指令群 • 具有相容的暫存器結構 • 具有相容的記憶體處理方式

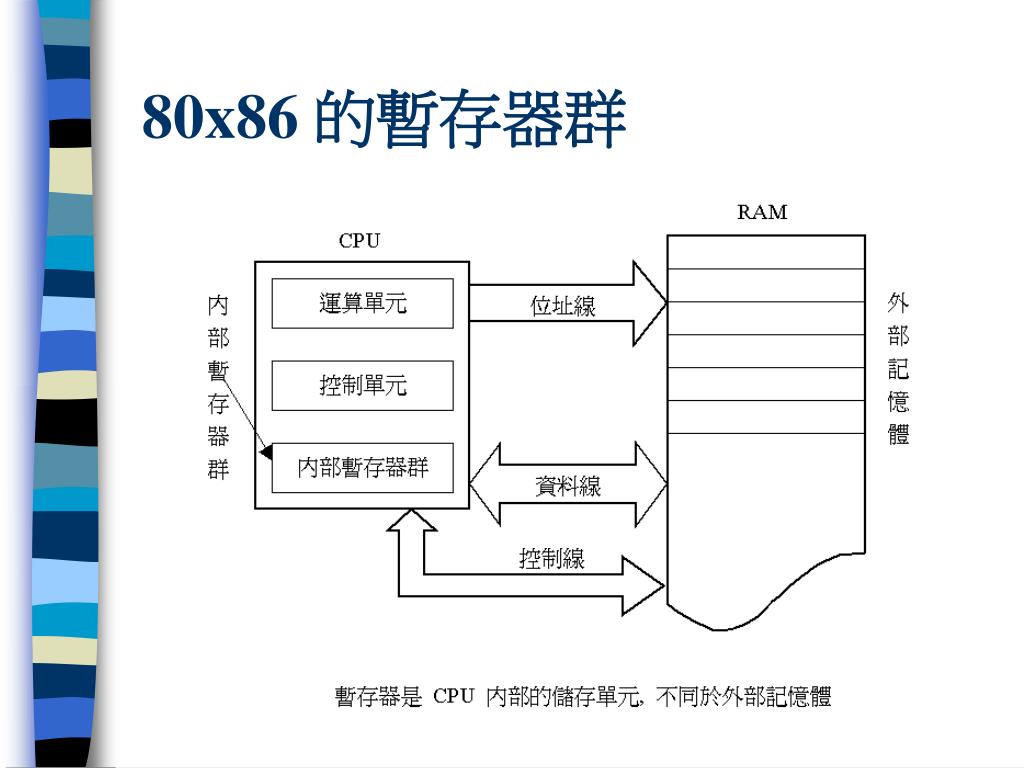

  5. 80x86 的暫存器群

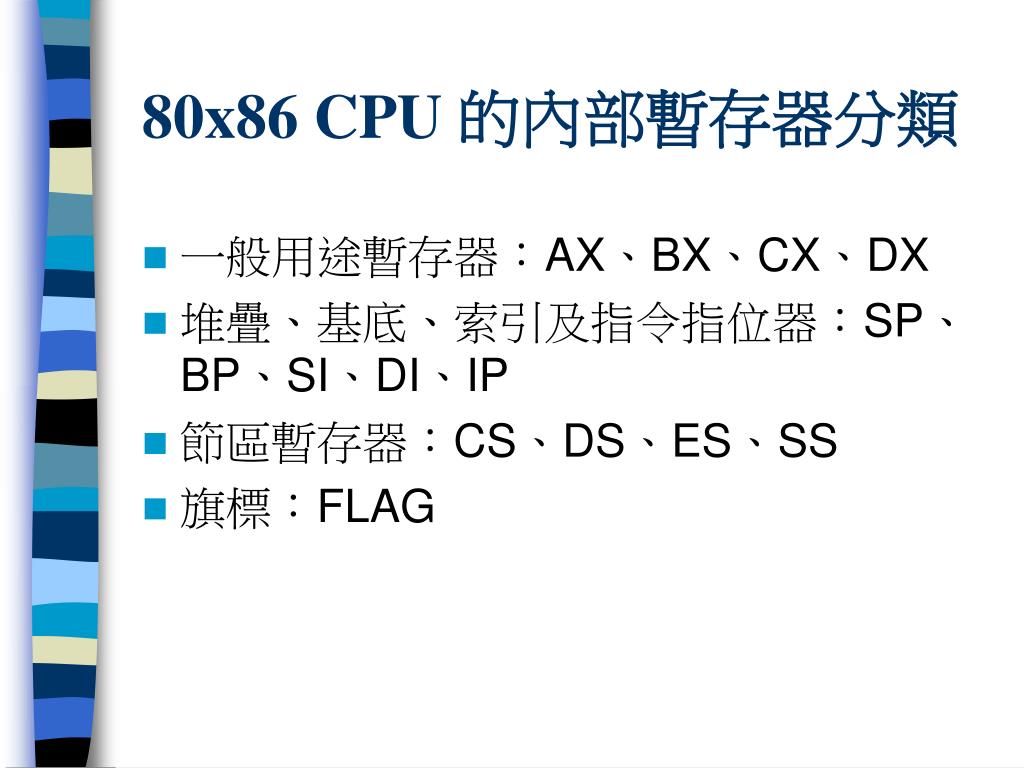

  6. 80x86 CPU 的內部暫存器分類 • 一般用途暫存器：AX、BX、CX、DX • 堆疊、基底、索引及指令指位器：SP、BP、SI、DI、IP • 節區暫存器：CS、DS、ES、SS • 旗標：FLAG

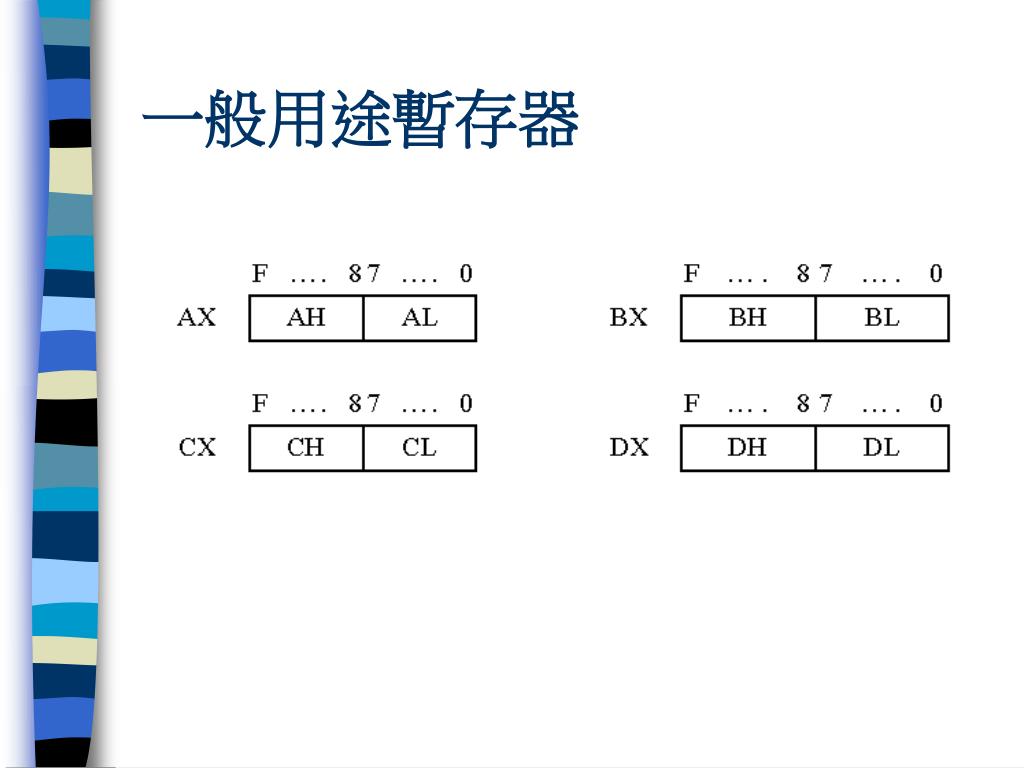

  7. 一般用途暫存器

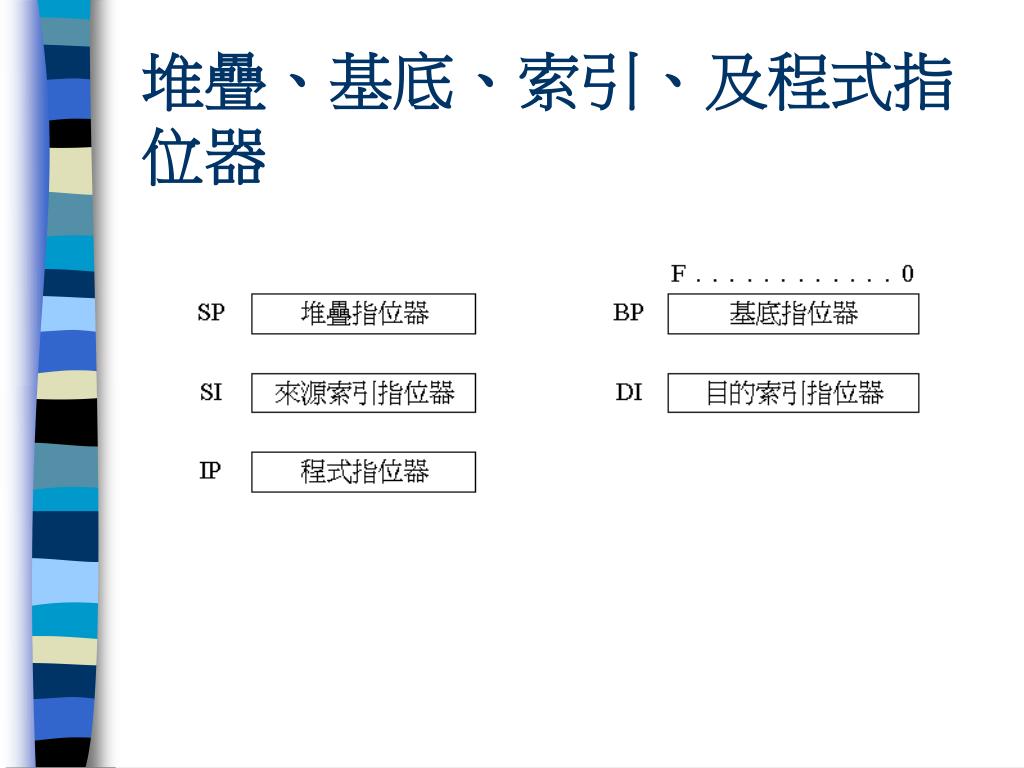

  8. 堆疊、基底、索引、及程式指位器

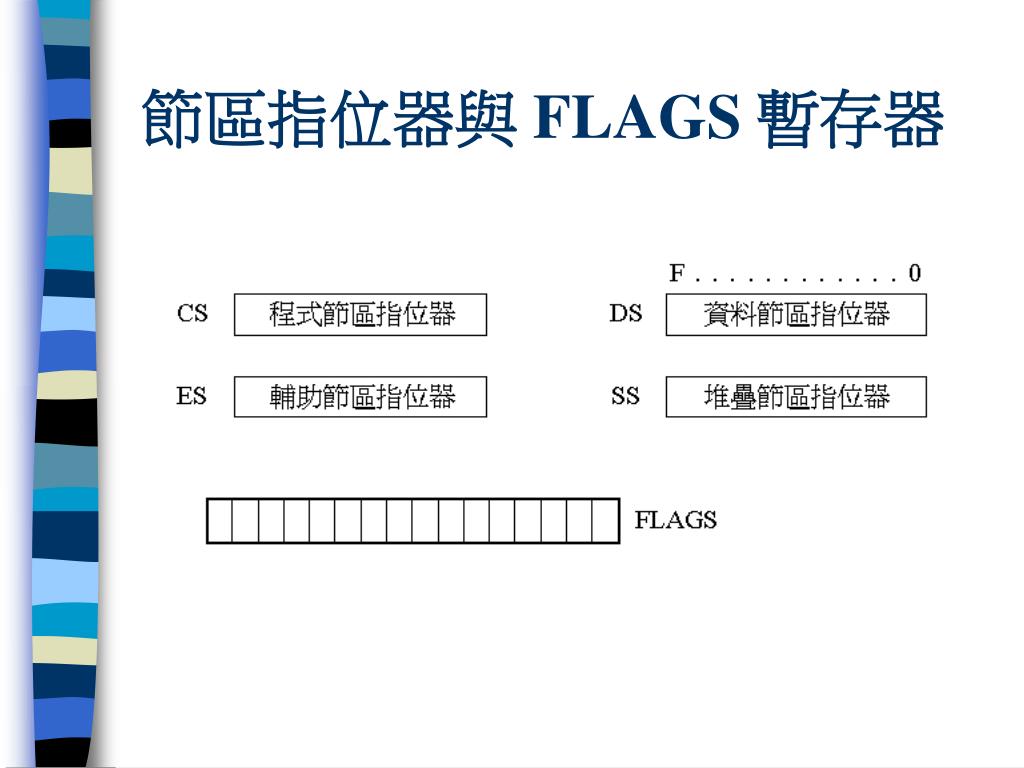

  9. 節區指位器與 FLAGS 暫存器

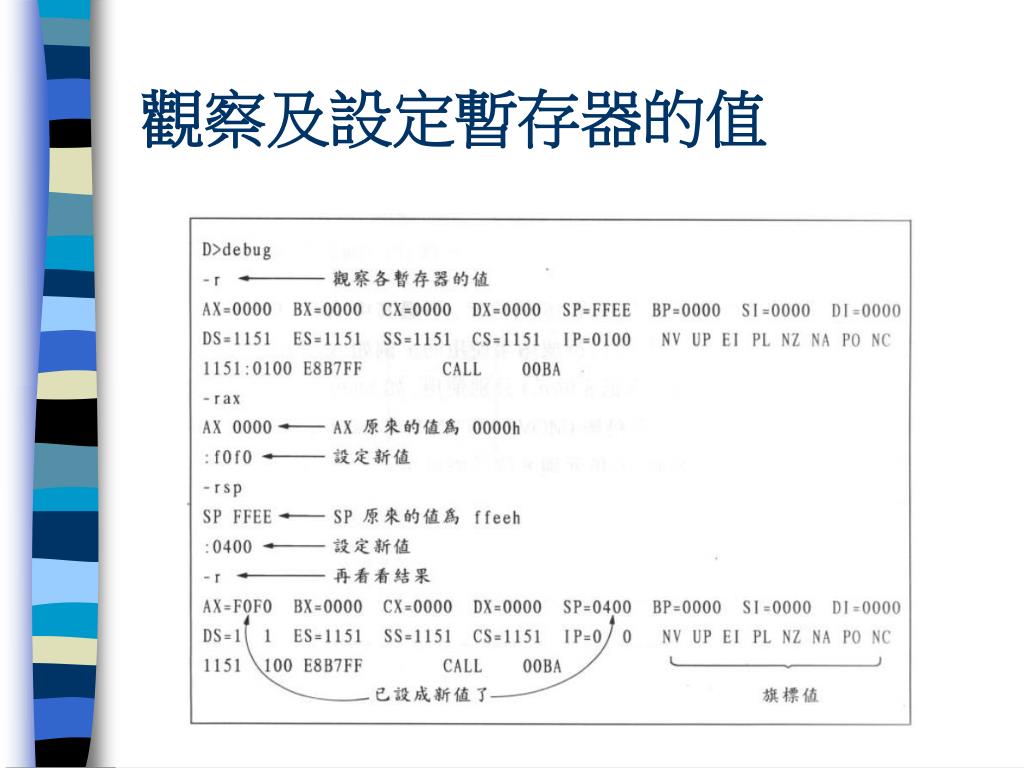

  10. 觀察及設定暫存器的值

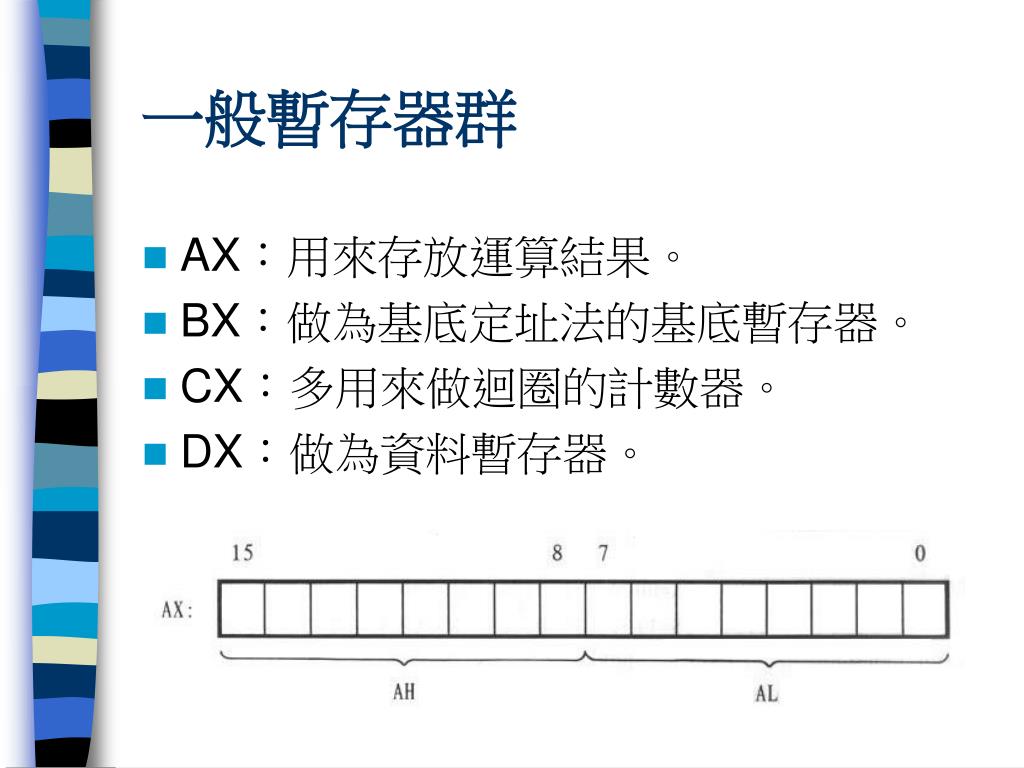

  11. 一般暫存器群 • AX：用來存放運算結果。 • BX：做為基底定址法的基底暫存器。 • CX：多用來做迴圈的計數器。 • DX：做為資料暫存器。

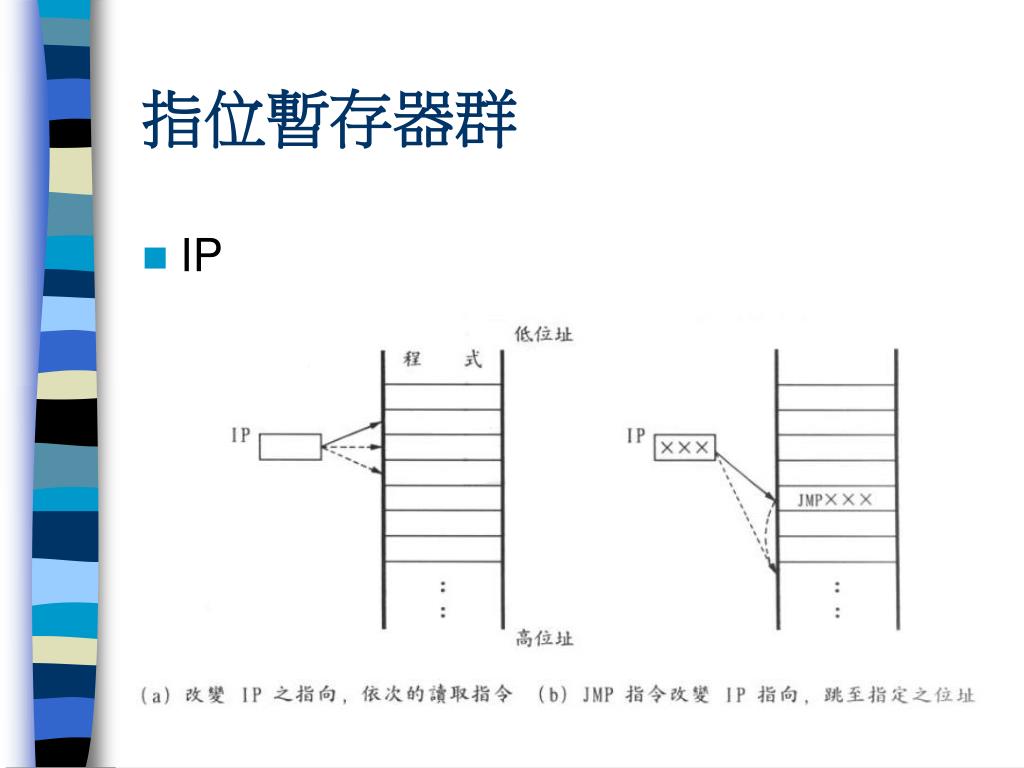

  12. 指位暫存器群 • IP

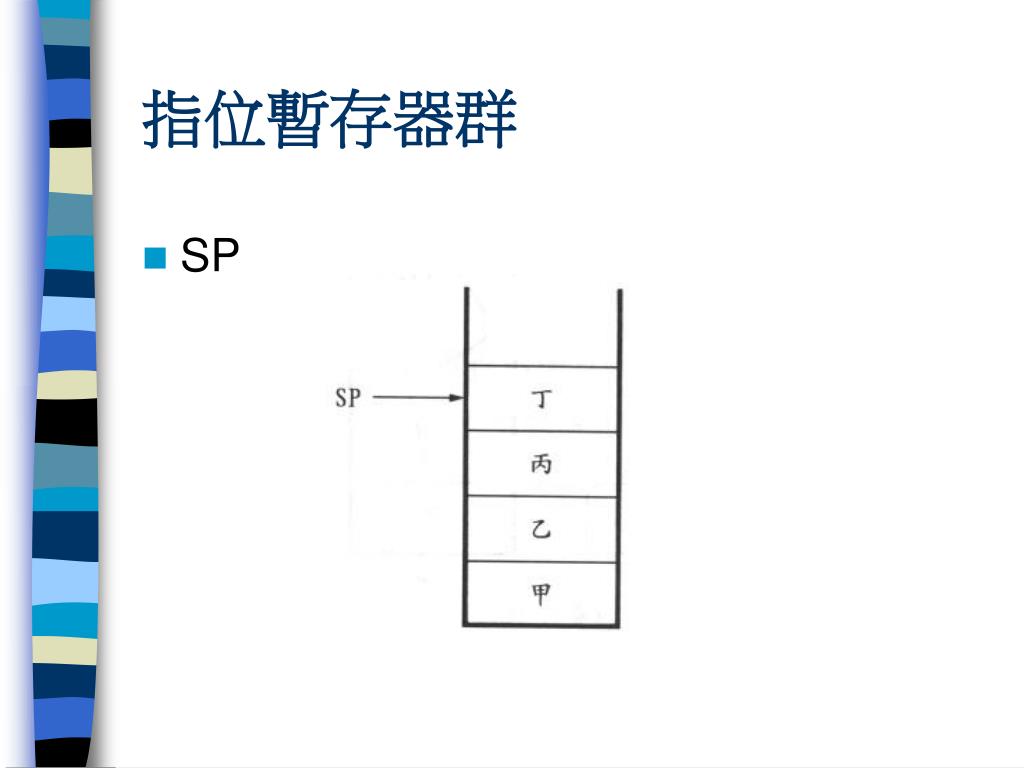

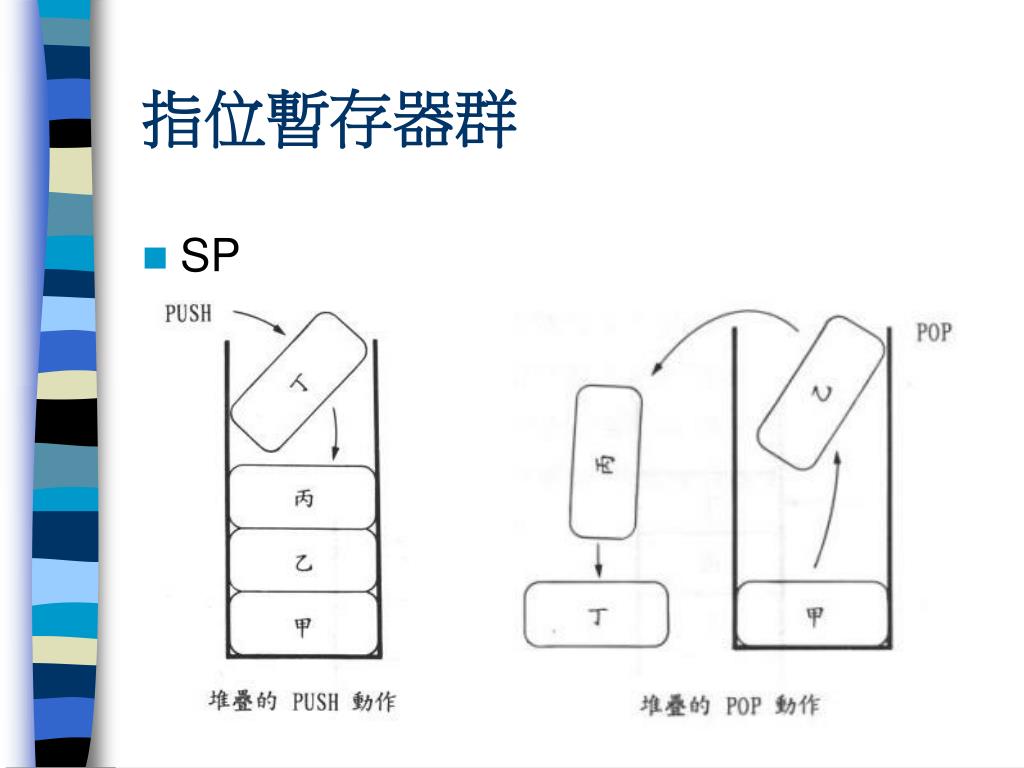

  13. 指位暫存器群 • SP

  14. 指位暫存器群 • SP

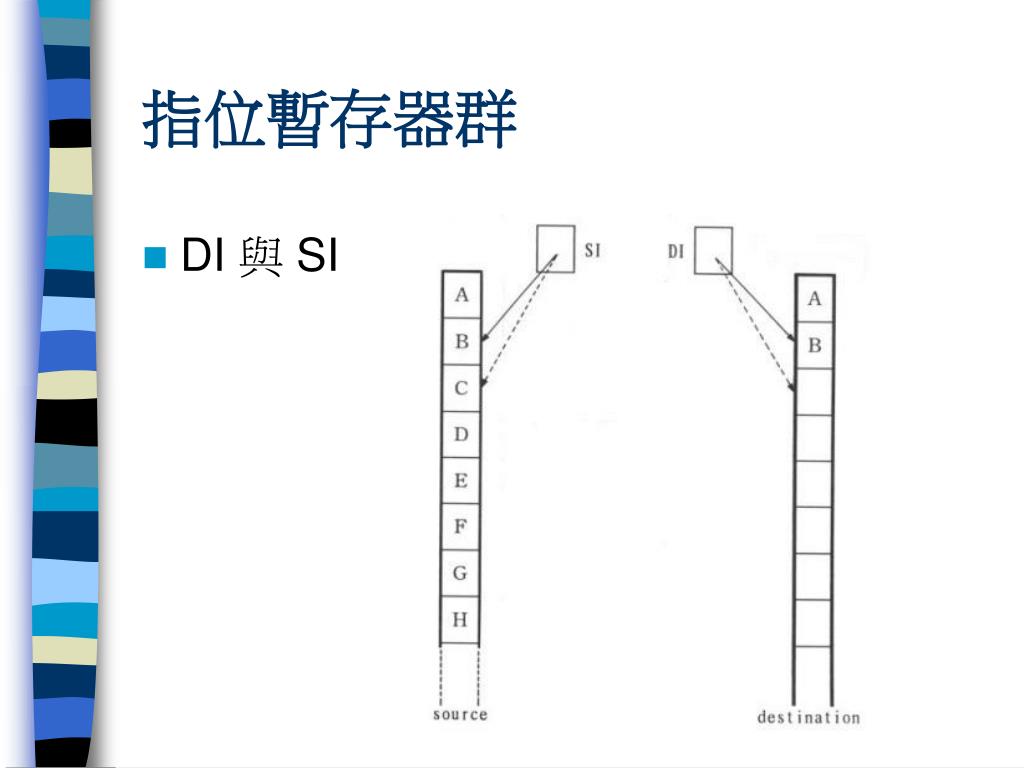

  15. 指位暫存器群 • DI 與 SI

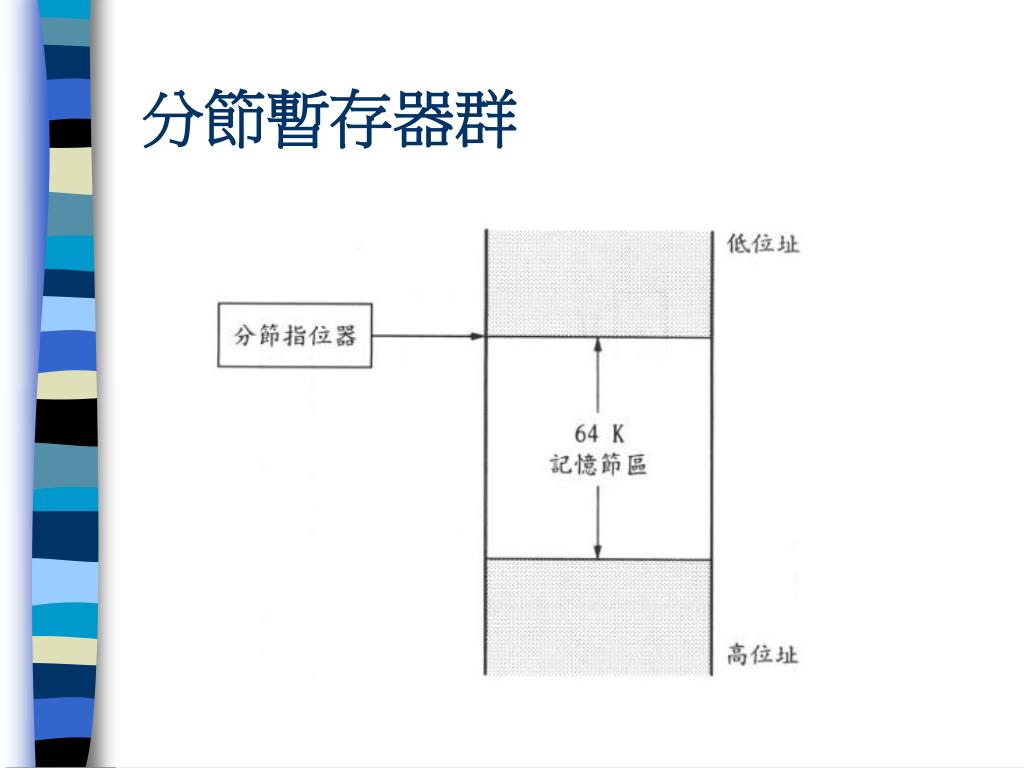

  16. 分節暫存器群

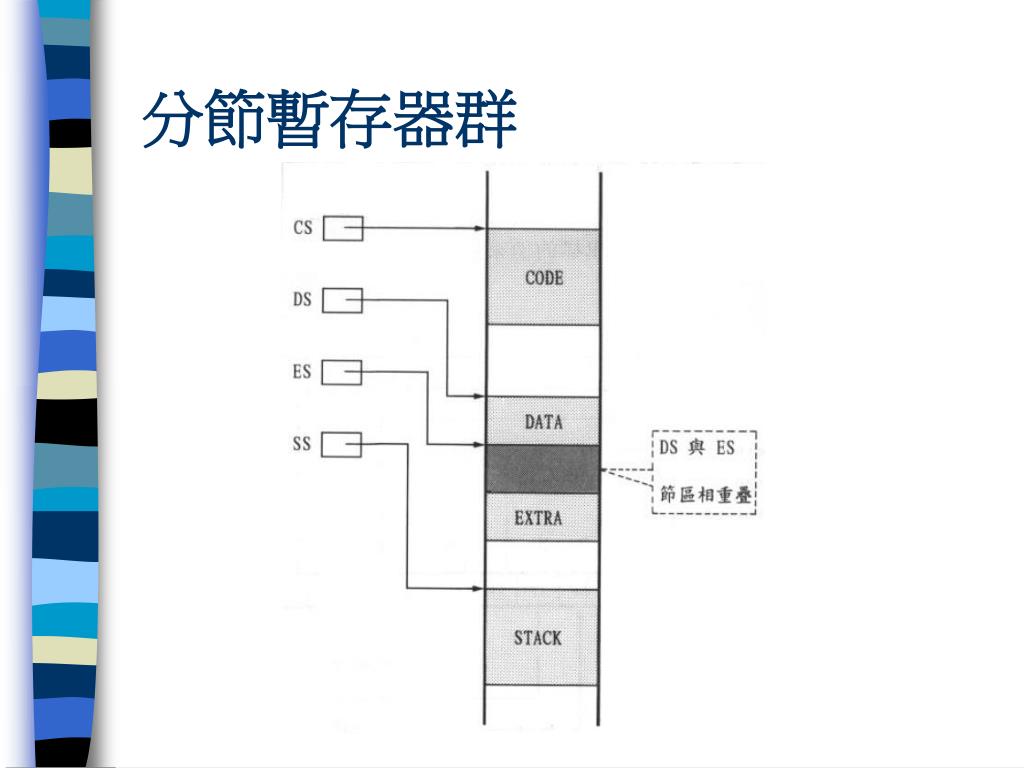

  17. 分節暫存器群

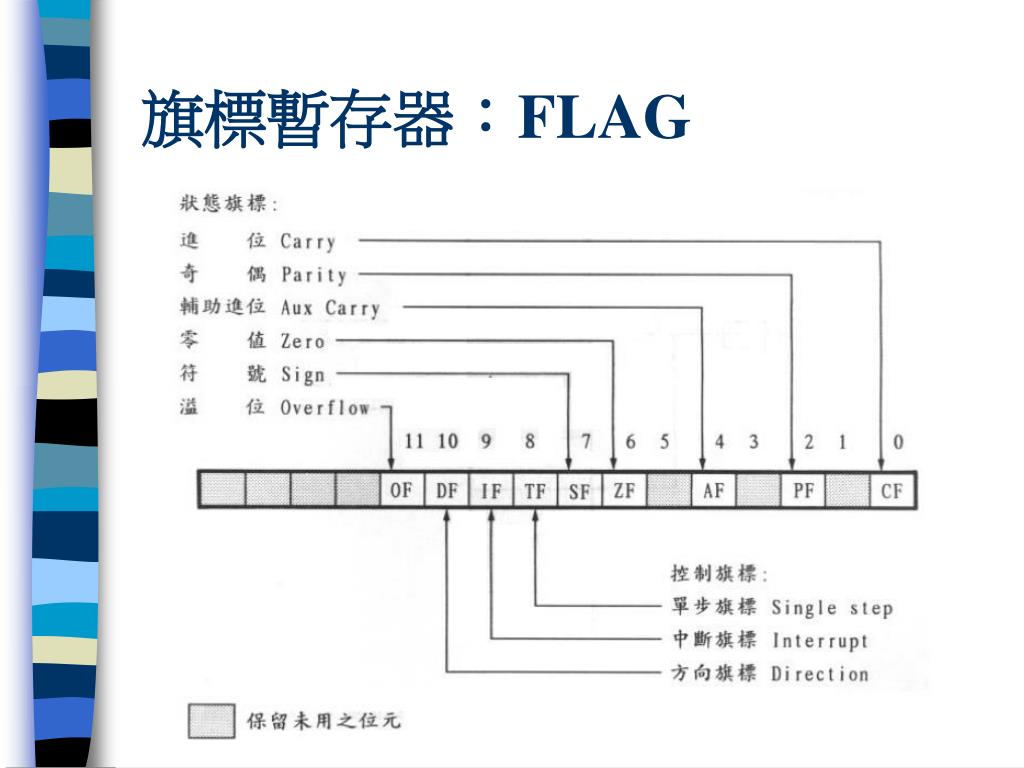

  18. 旗標暫存器：FLAG

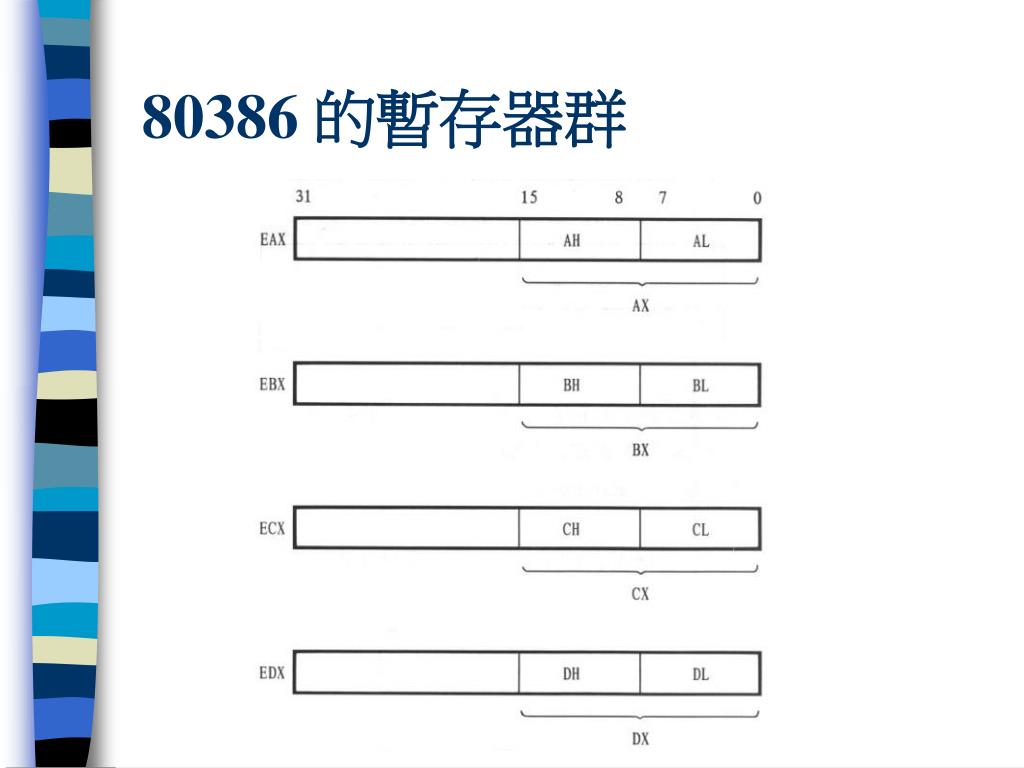

  19. 80386 的暫存器群

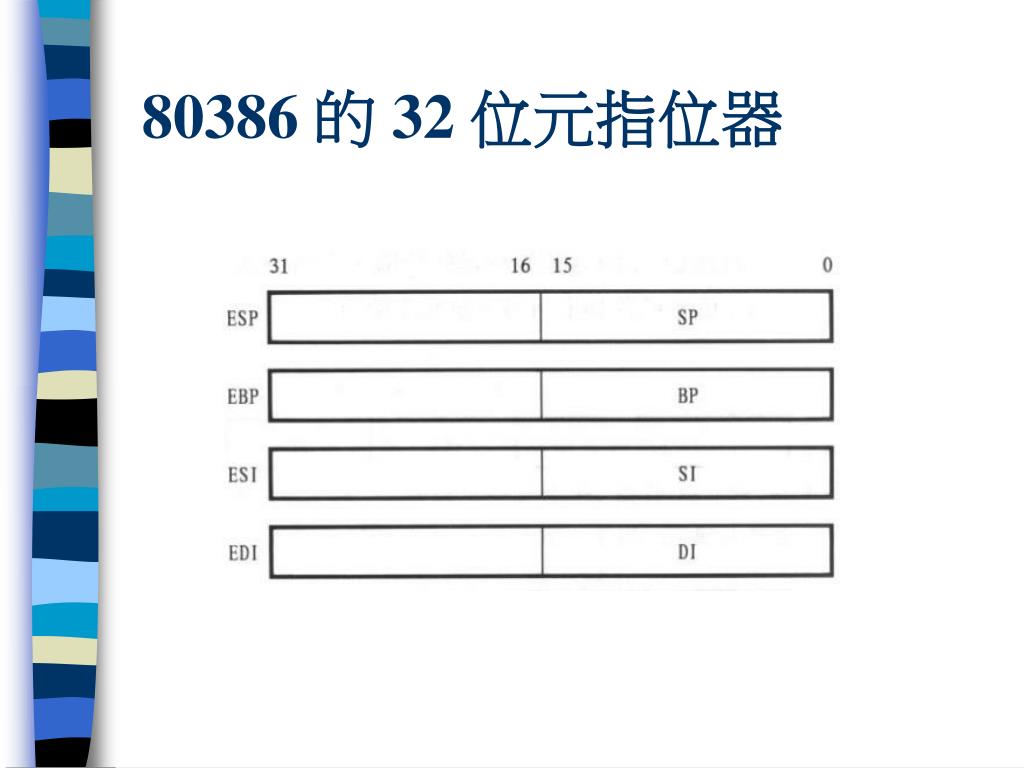

  20. 80386 的 32 位元指位器

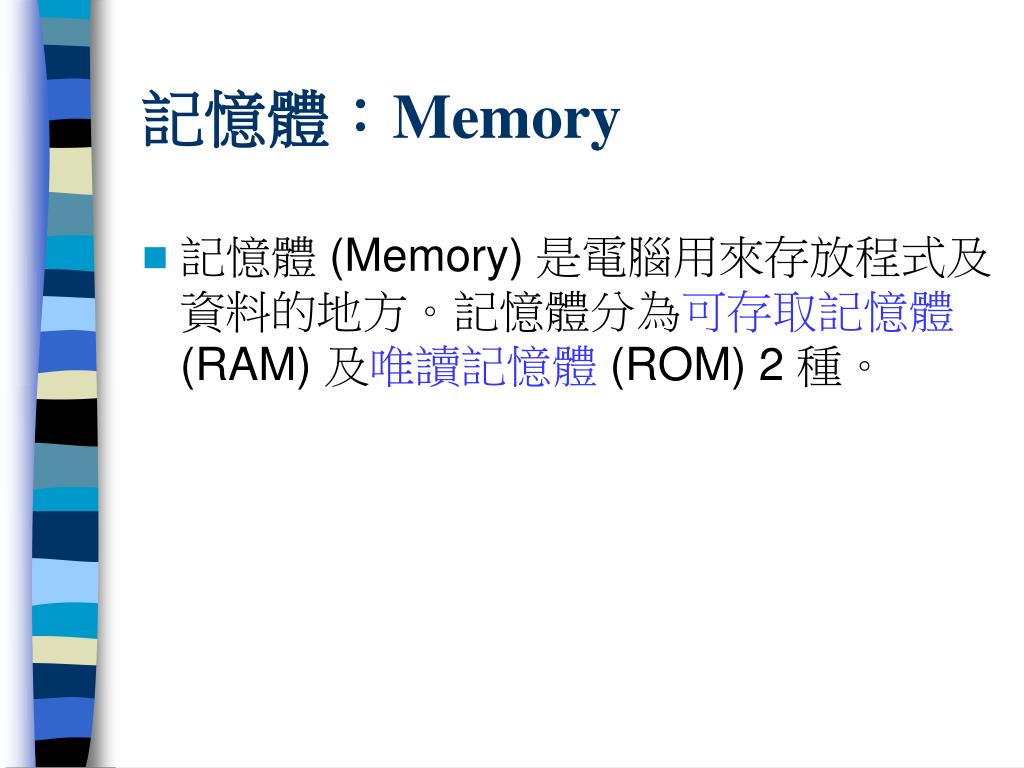

  21. 記憶體：Memory • 記憶體 (Memory) 是電腦用來存放程式及資料的地方。記憶體分為可存取記憶體 (RAM) 及唯讀記憶體 (ROM) 2 種。

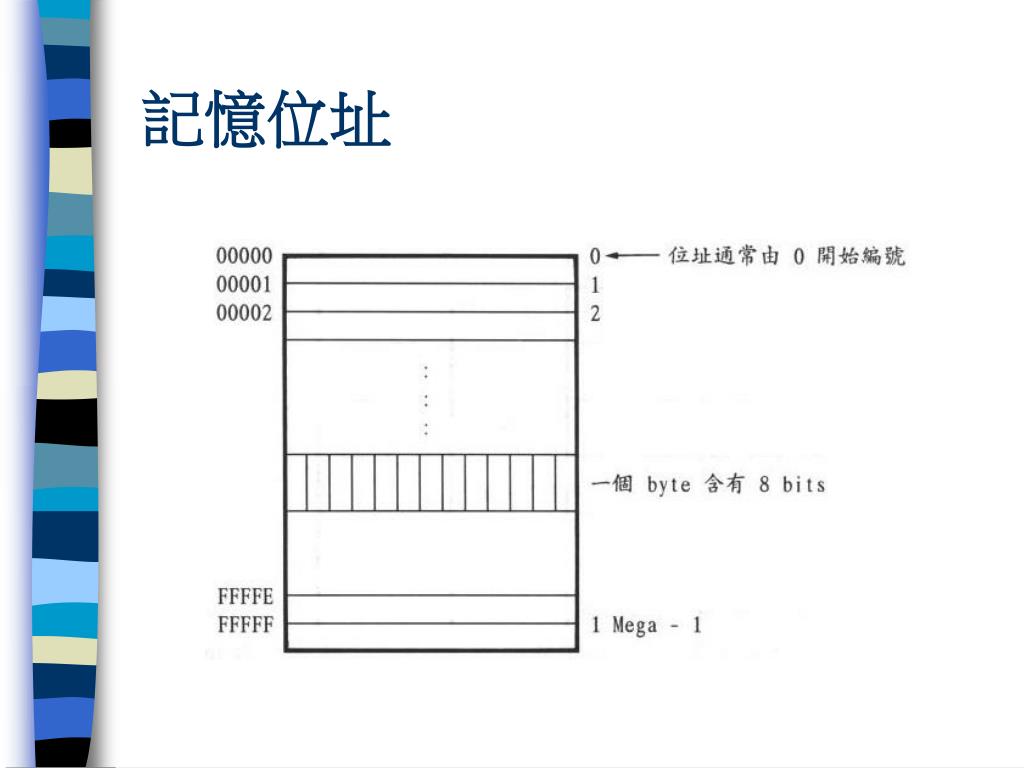

  22. 記憶位址

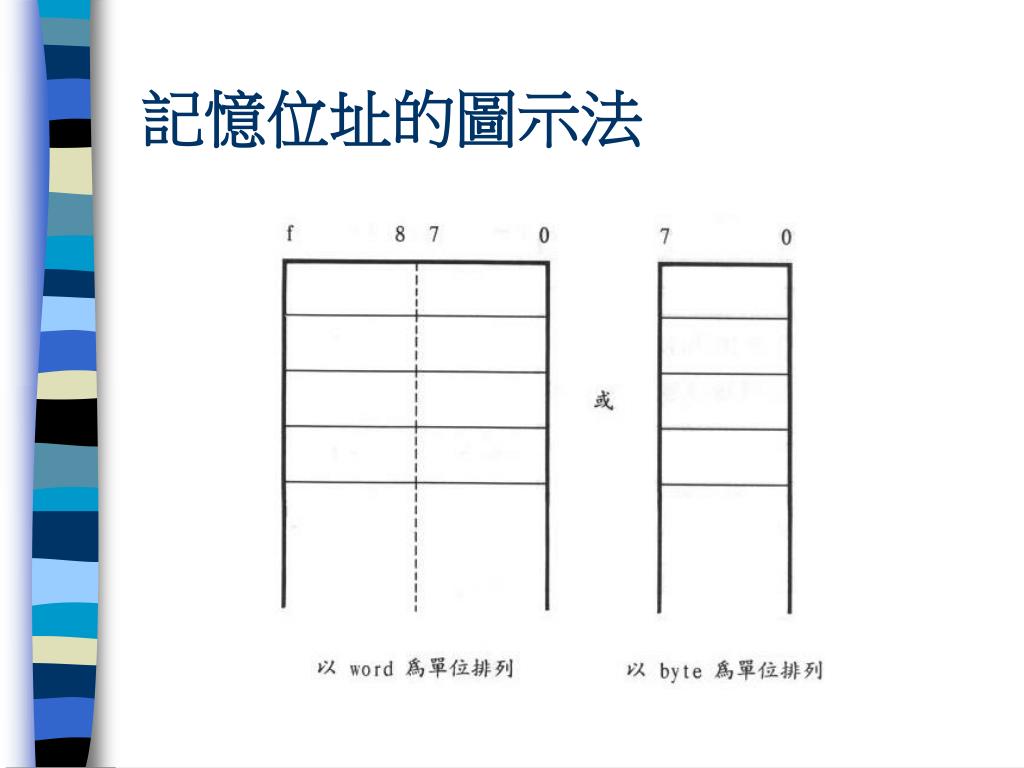

  23. 記憶位址的圖示法

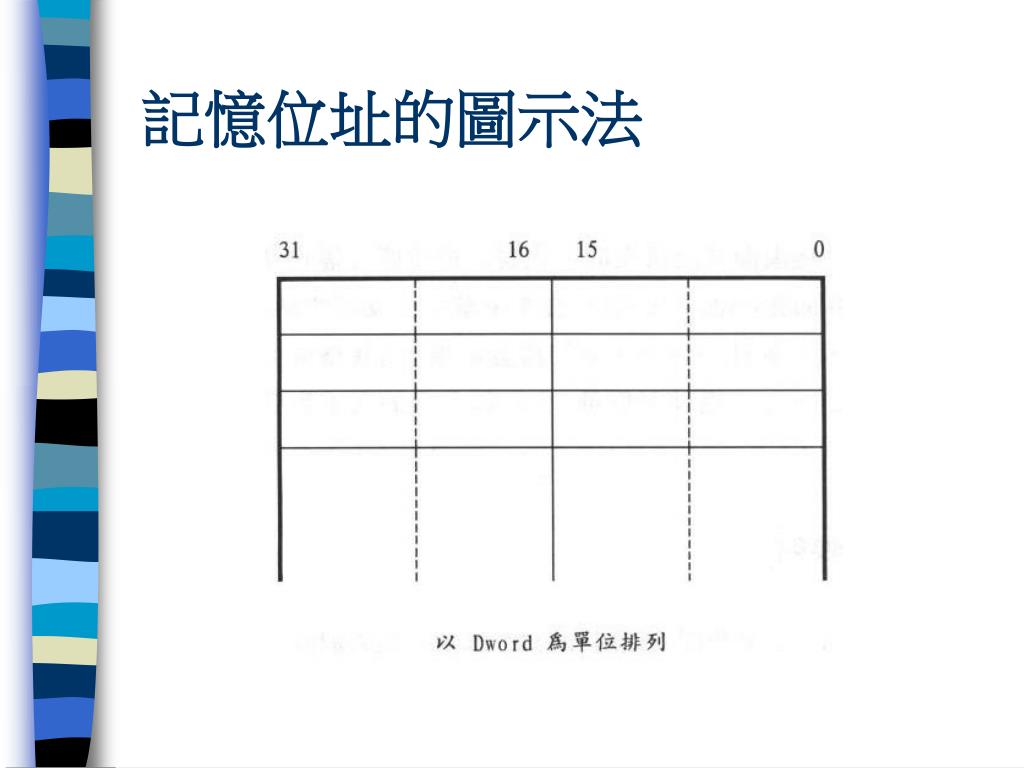

  24. 記憶位址的圖示法

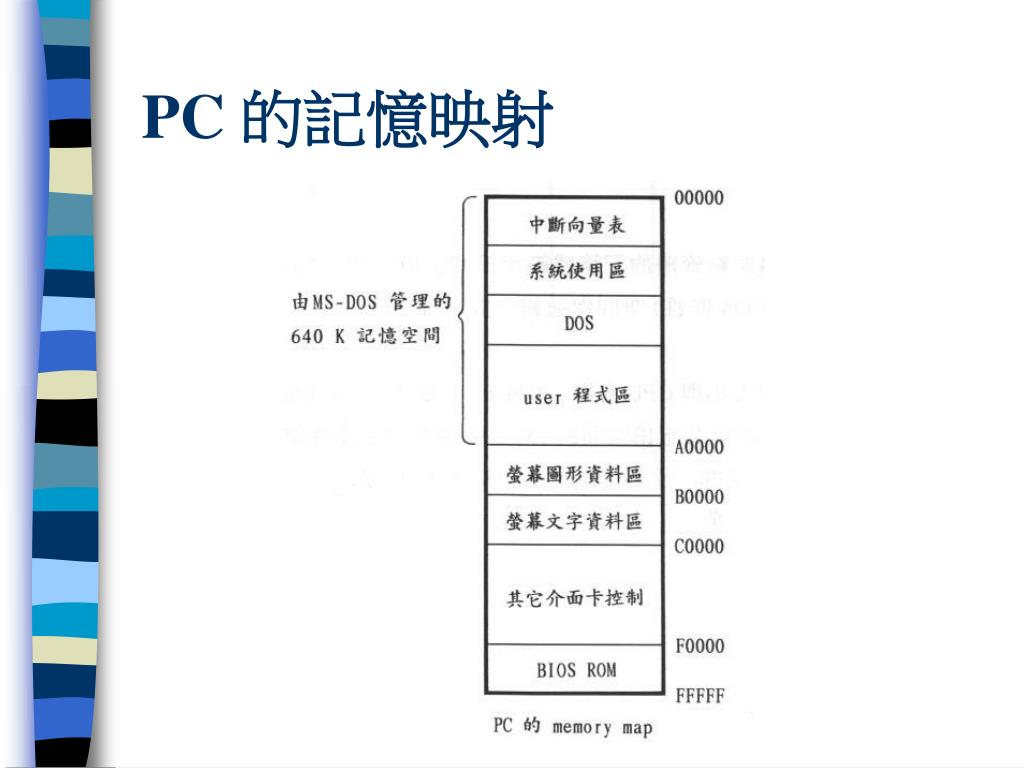

  25. PC 的記憶映射

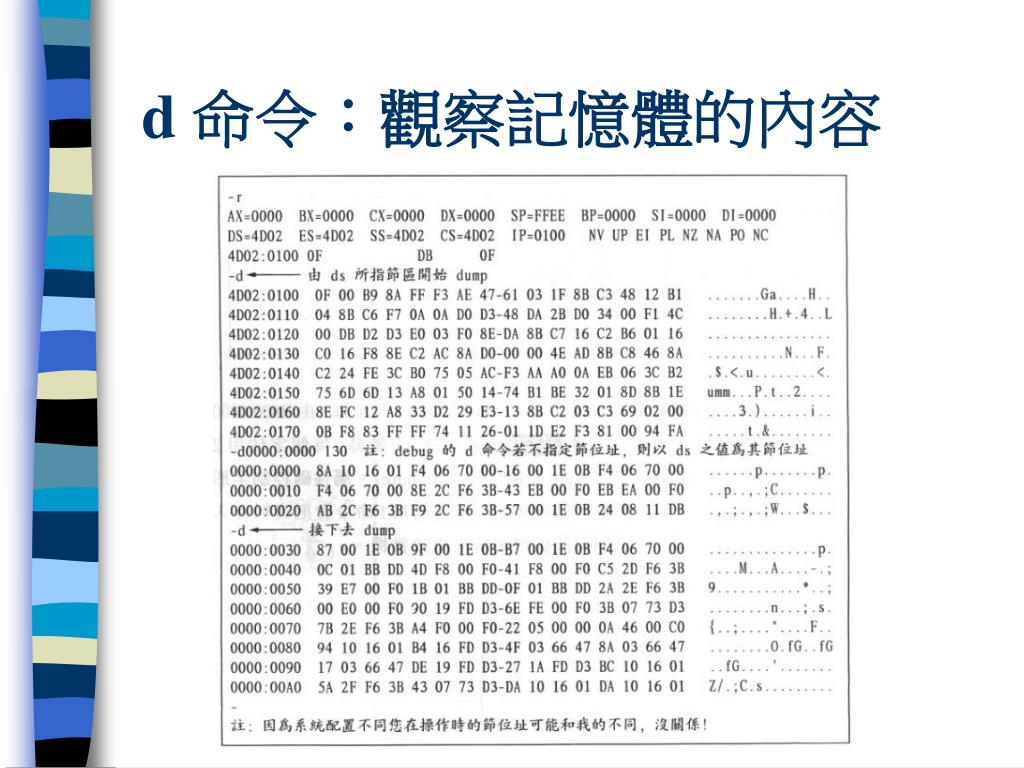

  26. d 命令：觀察記憶體的內容

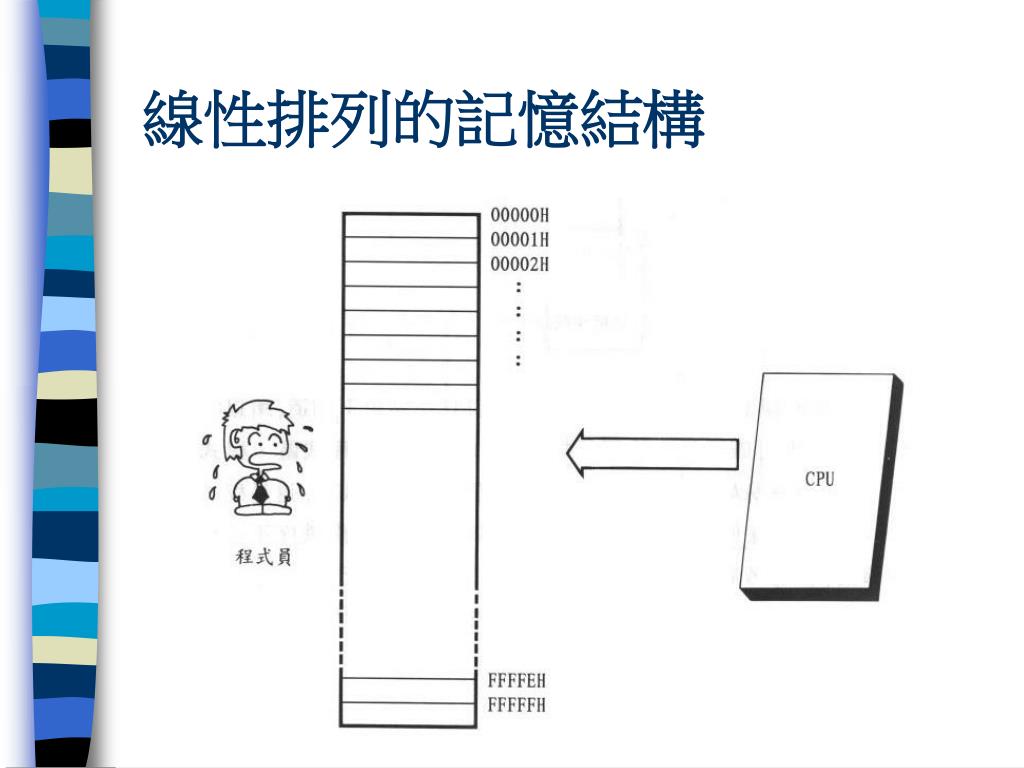

  27. 線性排列的記憶結構

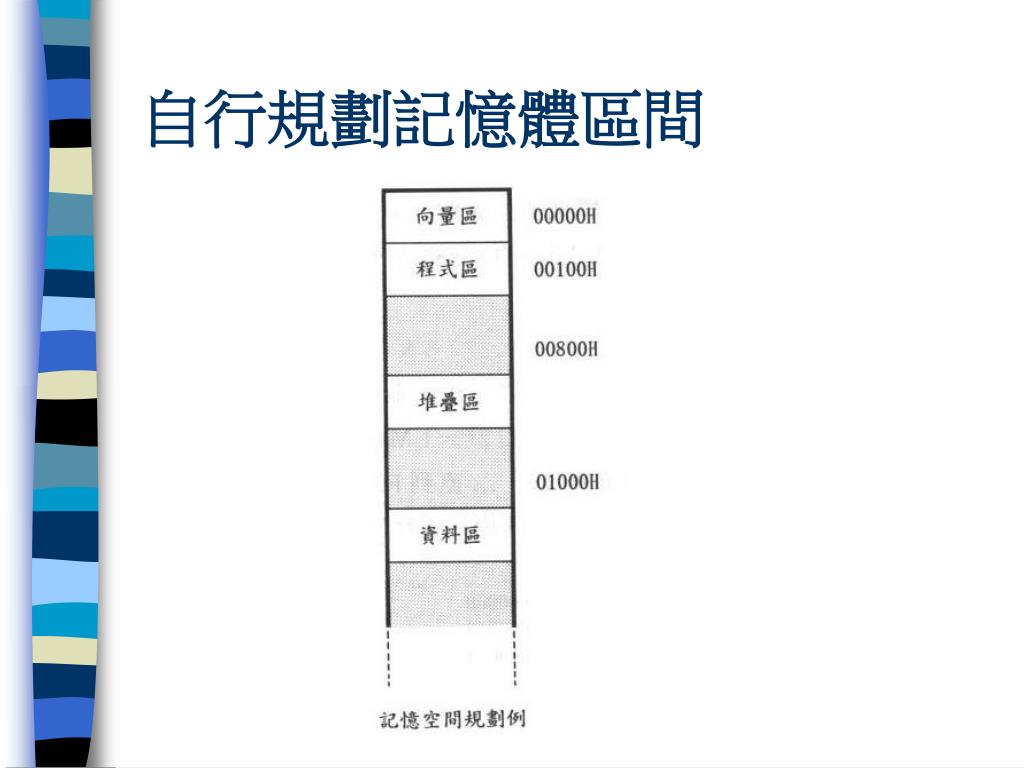

  28. 自行規劃記憶體區間

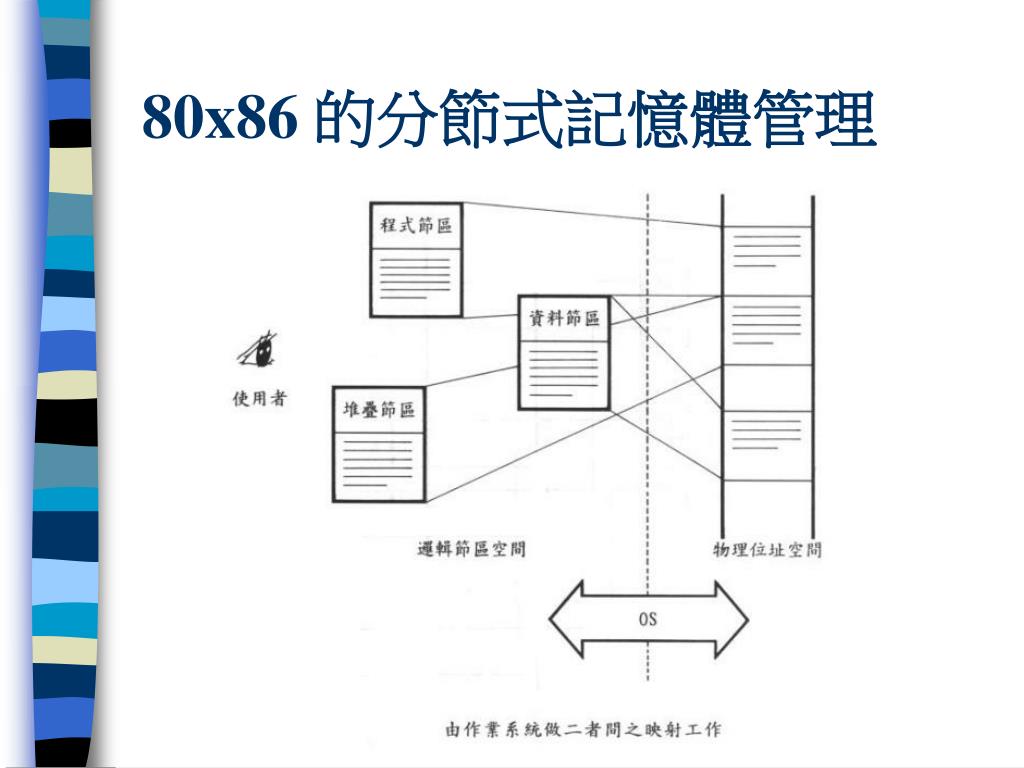

  29. 80x86 的分節式記憶體管理

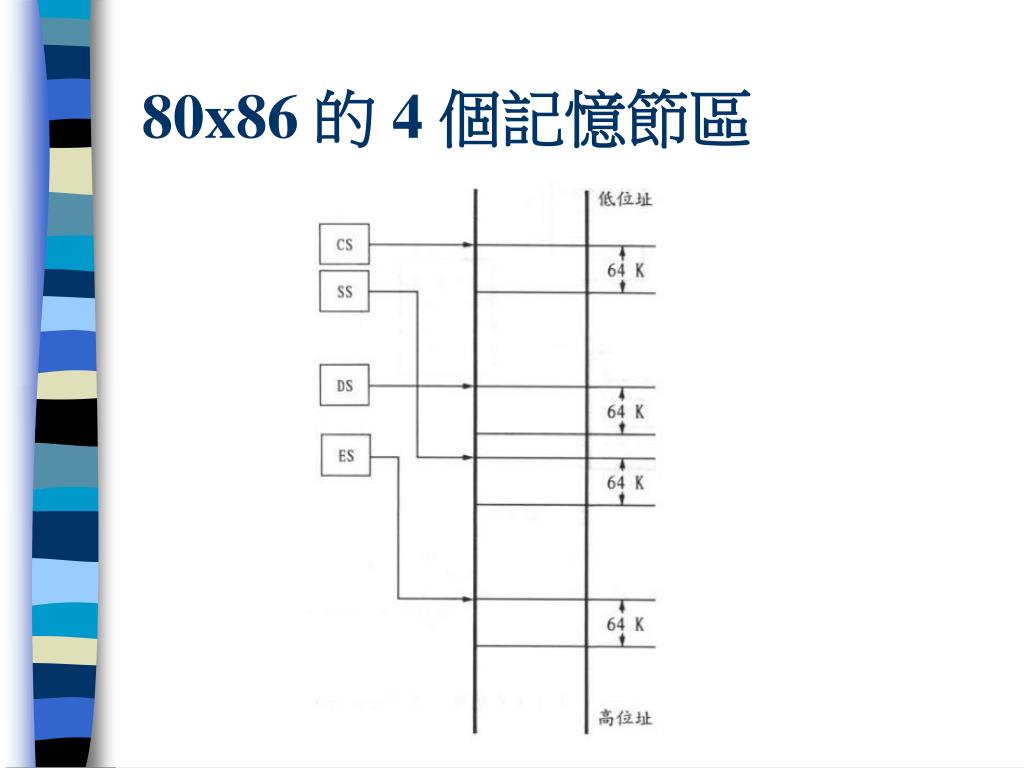

  30. 80x86 的 4 個記憶節區

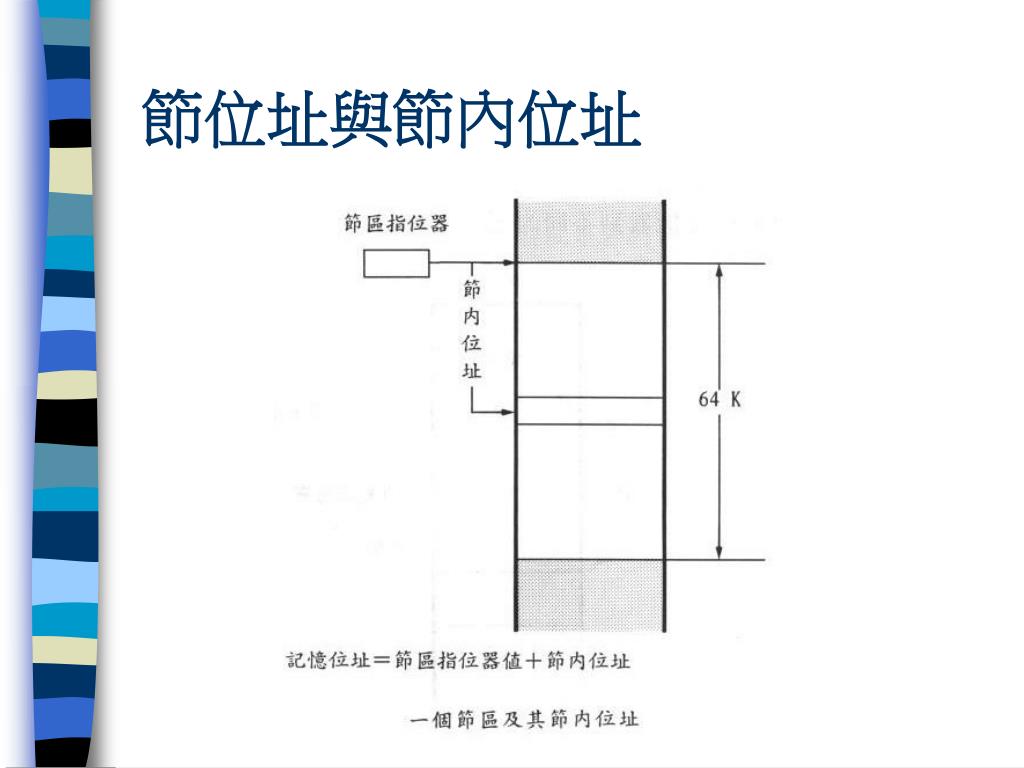

  31. 節位址與節內位址

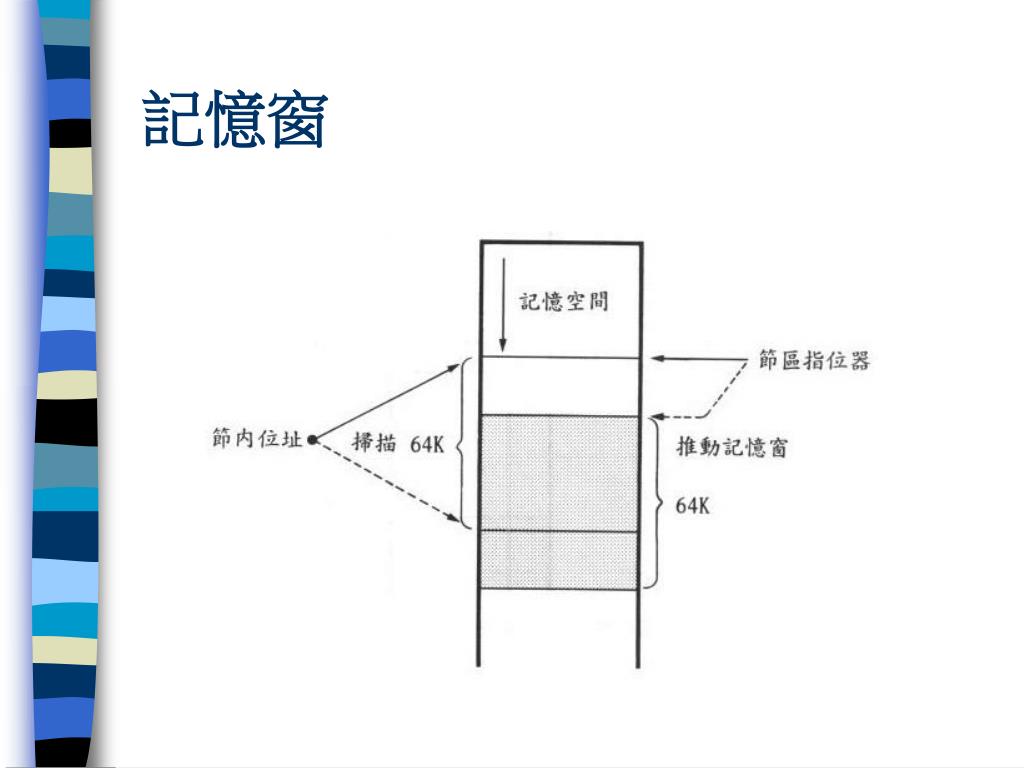

  32. 記憶窗

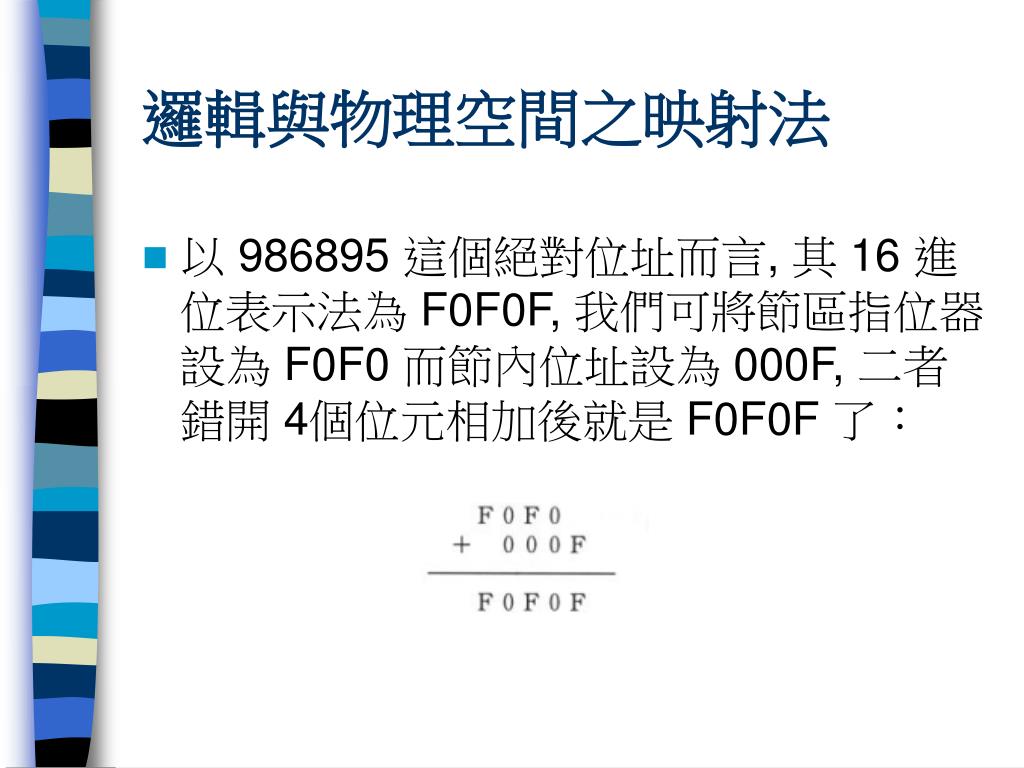

  33. 邏輯與物理空間之映射法 • 以 986895 這個絕對位址而言, 其 16 進位表示法為 F0F0F, 我們可將節區指位器設為 F0F0 而節內位址設為 000F, 二者錯開 4個位元相加後就是 F0F0F 了：

  34. 指出節區指位器與節內位址

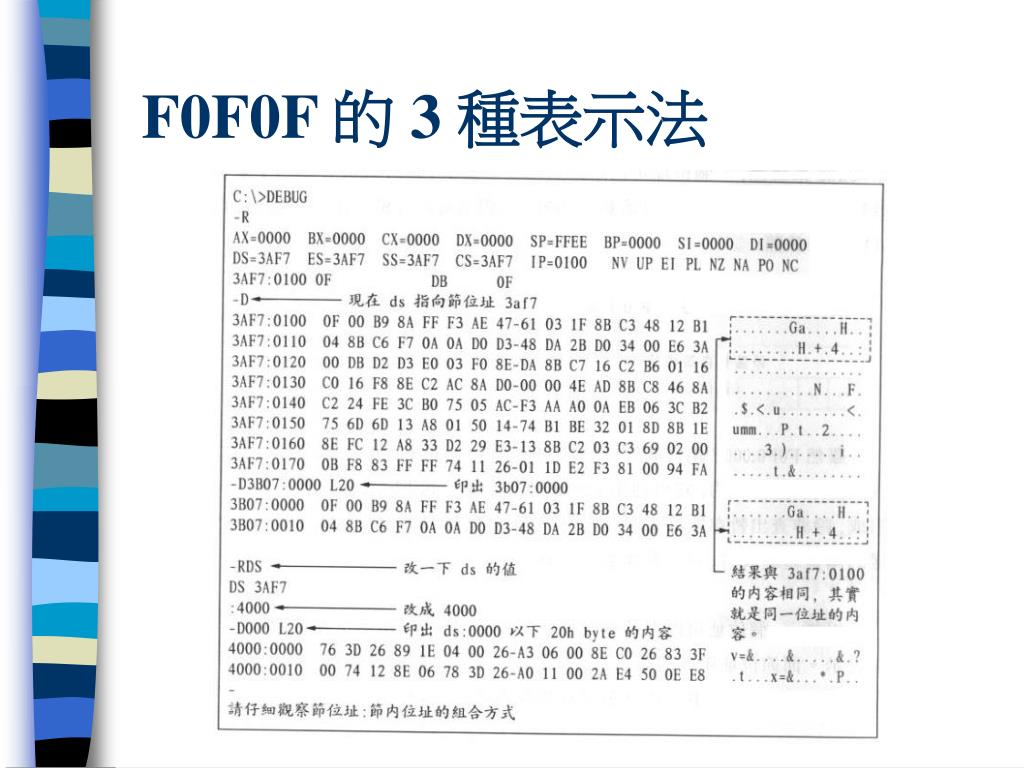

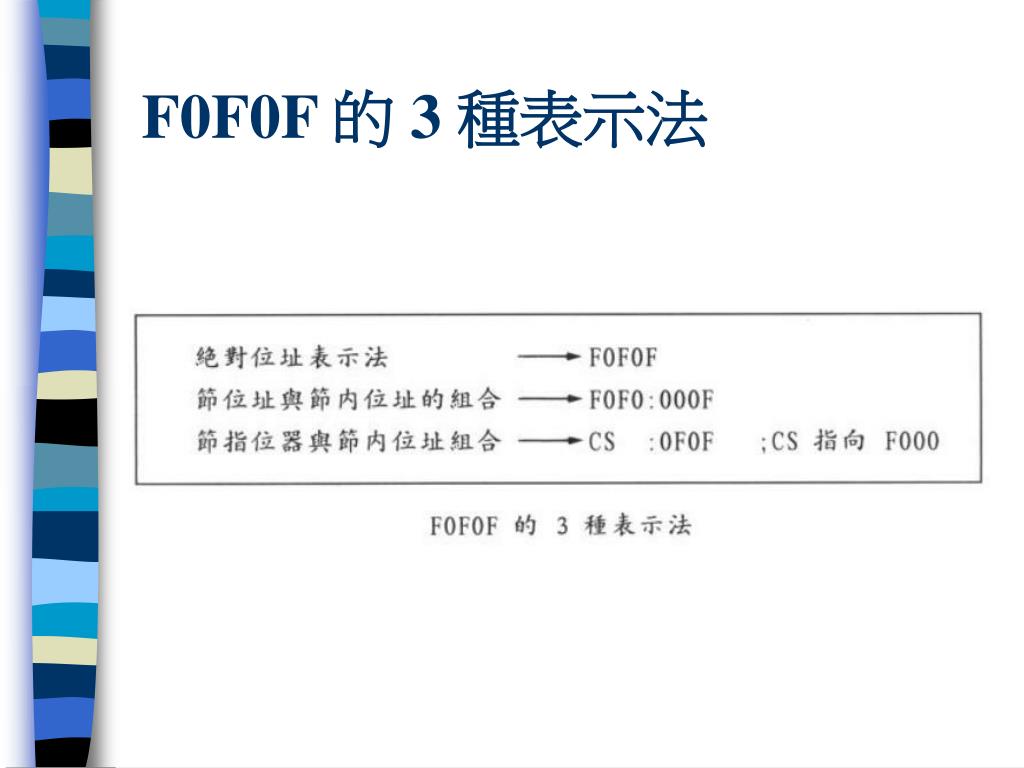

  35. F0F0F 的 3 種表示法

  36. F0F0F 的 3 種表示法

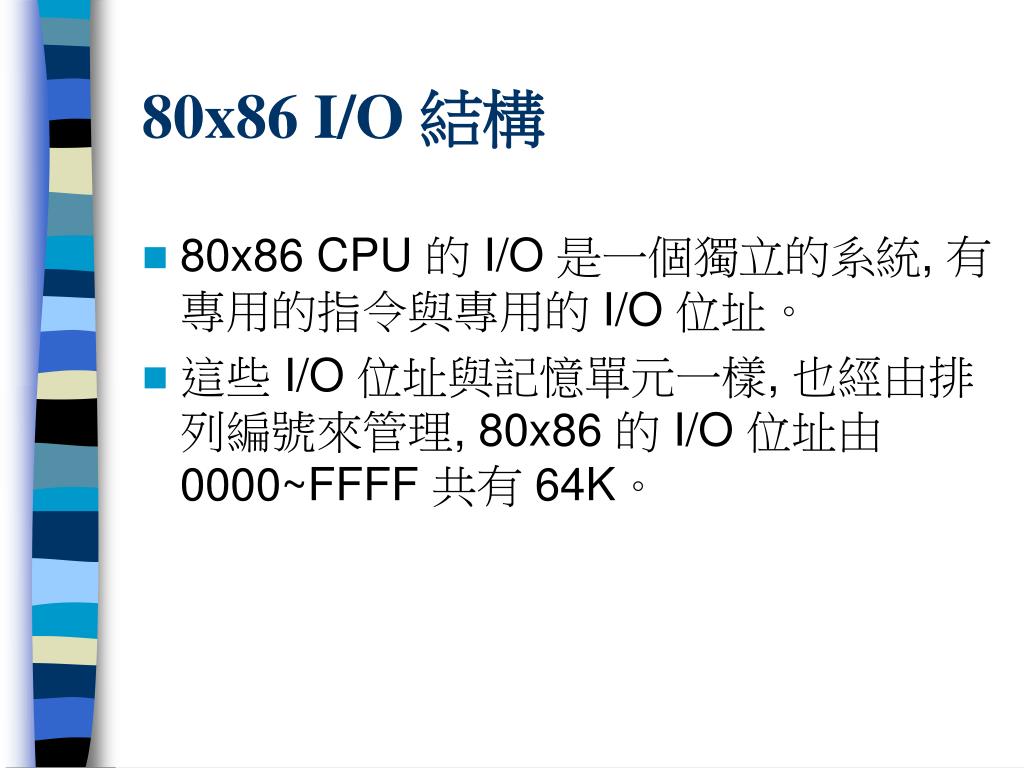

  37. 80x86 I/O 結構 • 80x86 CPU 的 I/O 是一個獨立的系統, 有專用的指令與專用的 I/O 位址。 • 這些 I/O 位址與記憶單元一樣, 也經由排列編號來管理, 80x86 的 I/O 位址由 0000~FFFF 共有 64K。

  38. I/O 映射

  39. 學習組合語言的基本工具 • DEBUG 或 CV 都是 Microsoft 所發展出來的偵錯工具程式, 可以追蹤觀察每一個指令之執行細節。 • 由於 DEBUG 是在於 DOS 磁片中的小程式, 利於我們方便使用；而 CV 則是原始程式的偵錯工具, 較適合做大型程式的偵錯工作。

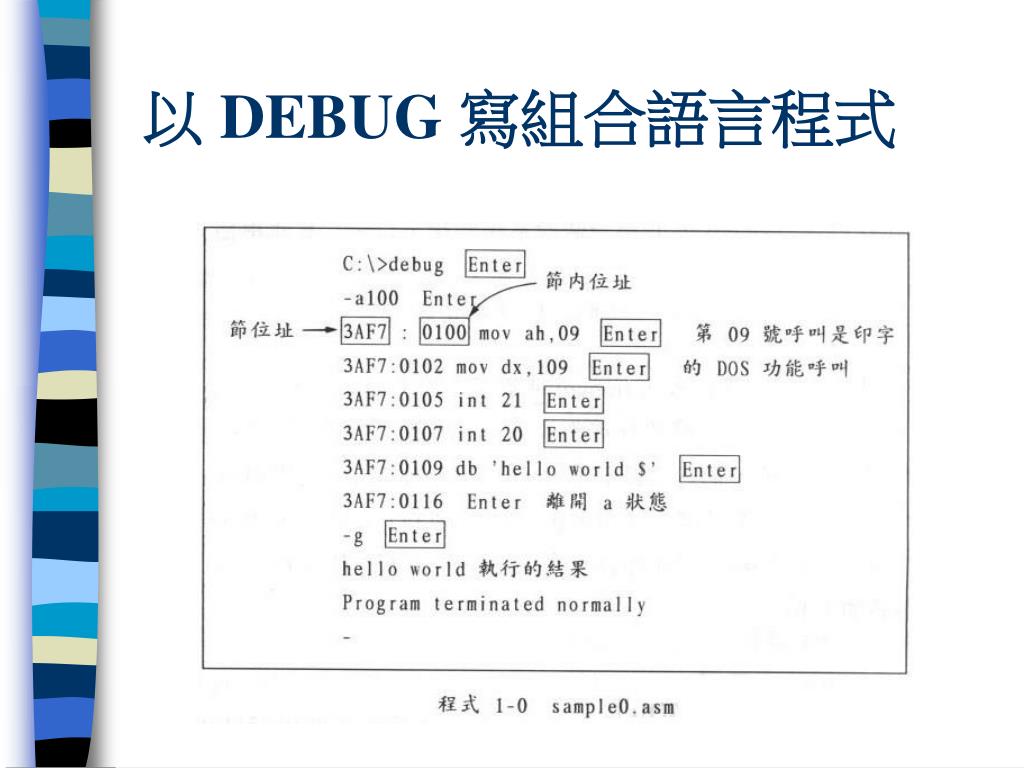

  40. 以 DEBUG 寫組合語言程式

  41. 以 DEBUG 寫組合語言程式

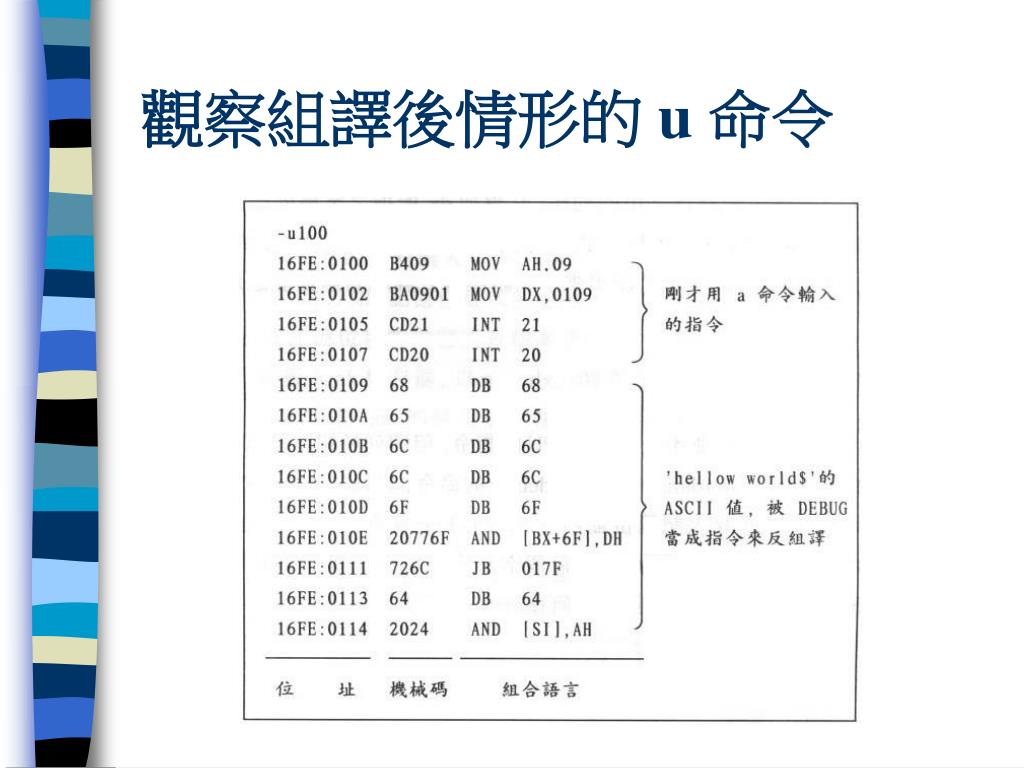

  42. 觀察組譯後情形的 u 命令
