Presentation Transcript


Microscopio electr nico

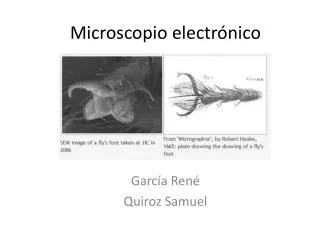

Microscopio electrónico

García René

Quiroz Samuel


Qu es

¿Qué es?

  • Tipo de microscopio que utiliza un haz de electrones para crear una imagen del espécimen u objetivo.

  • Principios de funcionamiento: naturaleza del electrón, efecto fotoeléctrico, campos magnéticos.


C mo lo hace

¿Cómo lo hace?

Brevemente

  • Utiliza lentes electrostáticos y electromagnéticos para controlar el haz de electrones y enfocarlo para formar una imagen.

  • Estas lentes ópticas de electrones (magnéticas) son análogas a las lentes de vidrio de un microscopio óptico de luz.


L nea del tiempo

Línea del tiempo

Eventos que permitieron la creación del microscopio electrónico:

  • Hertz: los rayos catódicos eran una forma de movimiento de onda

  • Weichert (1899): descubrequeestosrayospuedenserconcentrados en un puntopequeñomediante el uso de un campo magnético axial producidopor un largo solenoide.


Microscopio electr nico

Línea del tiempo

  • Busch (1926): demuestra teóricamente que n solenoide corto converge el haz de electrones de la misma forma que un vidrio puede converger la luz del sol.

  • Busch=>el padre de la óptica electrónica.


Microscopio electr nico

Línea del tiempo

  • Ernst Ruska/MaximillionKnoll(1931): tuvieron éxito en magnificar una imagen electrónica.

  • Ruska (1933): construye el primer prototipo con una resolución de 50nm (50x10^-9).

ImagebyElectronMicroscopeDeutschesMuseum

MaximillionKnoll

Ernst Ruska


Qu puede medir

¿Qué puede medir?


Transmission electron microscope tem

TransmissionElectronMicroscope [TEM]

  • Forma original de la microscopía con electrones.

  • Involucra un haz de electrones de alto voltaje emitido por el cátodo y formado por las lentes magnéticas.


Componentes tem

Componentes TEM

Imageby Graham Colm


C mo funciona

¿Cómo funciona?

  • Se transmite un haz de electrones hacia la muestra.

  • El haz de electrones atraviesa parcialmente la muestra, este haz que logra pasar lleva información de la estructura de la muestra.

  • La variación espacial de la imagen es magnificada por una serie de lentes magnéticas.

  • Posteriormente es grabada al chocar con una pantalla fluorescente, una película fotográfica o un sensor de luz como una cámara CCD (charge-coupleddevice).

  • La imagen captada por el CCD puede ser mostrada en tiempo real en un monitor o computadora.


Resoluci n tem

Resolución TEM

  • Produce imágenes en dos dimensiones en blanco y negro.

  • Su resolución está limitada por aberraciones esféricas y cromáticas.

  • Uso de correctores de aberración y de software.

  • Logra producir imágenes con suficiente resolución como para mostrar átomos de carbón en un diamante con una separación de 0.089nm.

  • Logra producir imágenes con suficiente resolución como para mostrar los átomos de silicio a 0.078nm.


Aplicaciones

Aplicaciones

  • Investigación y desarrollo de nanotecnología:

    • Determinación de las posiciones de los átomos en distintos materiales.

    • Desarrollo de dispositivos semiconductores para electrónica y fotónica.

    • Tomografía 3-D: Toma sucesiva de imágenes de la muestra a distintos ángulos.


Scanning electron microscope sem

ScanningElectronMicroscope[SEM]

  • El funcionamiento del SEM depende de las interacciones de los electrones en la superficie de la muestra.

  • Funciona bajo el principio de escanear el haz de electrones secundario de la muestra, los cuales son emitidos desde la superficie de la muestra debido a la excitación provocada por un haz de electrones primario, el cual es generado por el microscopio.


Componentes del sem

Componentes del SEM


Componentes del sem1

Componentes del SEM

  • ElectronGun:

    • Thermionicguns

    • Field emissionguns

  • VacuumChamber

  • Lenses

  • Detectors

  • SampleChamber

Experimento de Wilhelm Hallwachs y PhilippLenard 1886-1990


C mo funciona1

¿Cómo funciona?

Parte 1:

  • Utiliza bobinas de exploración (scanningcoils), las cuáles crean un campo magnético utilizando voltaje variante, para manipular el haz de electrones.

  • El haz de electrones interactúa con la superficie de la muestra conforme va incidiendo sobre ella, desalojando electrones secundarios de su superficie en patrones únicos.


C mo funciona2

¿Cómo funciona?

Parte 2:

  • El haz de electrones es escaneado a través de la superficie de la muestra siguiendo un mapa cuadriculado.

  • Utiliza detectores, que son considerados los “ojos” del microscopio para ir mapeando las señales detectadas con las posiciones del haz de electrones hasta reconstruir la imagen completamente.

  • Un detector de electrones secundario atrae a aquellos electrones dispersos y, dependiendo del número de electrones que alcance, registra distintos niveles de brillo en un monitor.

  • Sensores adicionales detectan electrones dispersos en el fondo y Rayos X (emitidos de la parte baja de la superficie de la muestra).


Sem vs tem

SEM vs TEM

  • Puede reconstruir imágenes de muestras abultadas y que presentan cierto volumen y profundidad, no sólo objetos que deben ser necesariamente cortadas en finas y delgadas muestras para que el haz de electrones pueda transmitir como es el caso del TEM.

  • SEM puede producir imágenes que son buenas representaciones de la estructura 3D de la muestra.

  • SEM nos permite obtener información topográfica y en 3D de la superficie de la muestra.

  • El SEM utiliza voltajes de aceleración mucho menores.


Microscopio de positrones

Microscopio de positrones

  • Enfoca un rayo de positrones a la muestra.

  • Los positrones al tener carga positive son mejor atraídos hacia los núcleos de los átomos.

  • Produce nivel alto de radiación al chocar positrones con electrones. (Gamma)


Referencias

Referencias

  • Web:

    John Innes Centre. Microscopy. ElectronMicroscopy. Consultado el 11 octubre 2013.

    http://www.jic.ac.uk/microscopy/intro_EM.html

    Atteberry, J. HowScanningElectronMicroscopesWork. HowStuff Works. Consultado el 11 de octubre de 2013.

    http://science.howstuffworks.com/scanning-electron-microscope2.htm
