Presentation Transcript

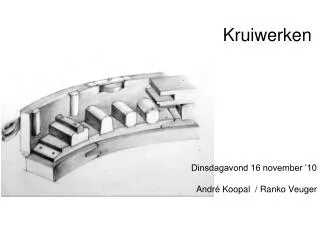

Kruiwerken

Kruiwerken

Dinsdagavond 16 november ’10

André Koopal / Ranko Veuger



Kruiwerken exameneis 24
Kruiwerken – exameneis 24

  • Kan werken met het kruiwerk:

    • Smering controleren

    • Smeren

    • Kruien

  • Kent van het kruiwerk:

    • De werking

    • Het onderhoud

    • De bediening


Kruiwerken exameneis 241
Kruiwerken – exameneis 24

  • Weet waarom onnodig zwaar kruien zoveel mogelijk moet worden vermeden


Kruiwerken exameneis 25
Kruiwerken – exameneis 25

  • Kan storingen in het kruiwerk signaleren en eventueel verhelpen

    • Kent mogelijke oorzaken van zwaar kruien bij verschillende molentypes en kruisystemen

    • Weet waarom onnodig zwaar kruien zoveel mogelijk moet worden voorkomen


Kruiwerken algemeen
Kruiwerken - algemeen

  • Waarom: molen op de wind zetten

  • Waar: boven-midden-onder

  • Waar: binnen of buiten

  • Hoe: schuiven of rollen


Kruiwerken indeling
Kruiwerken - indeling

  • Schuifkruiwerken

    • Zetelkruiers

    • Neutenkruiwerk

    • Voeghoutenkruiwerk

  • Rolkruiwerken

    • Houten of ijzeren rollen

    • Engels kruiwerk


Kruiwerken zetelkruiers
Kruiwerken - zetelkruiers

  • Zetelkruiers

    • Standerdmolen

    • Wipmolen

    • Bovenkruierkap met zetel (België)

    • Paltrok







Kruiwerken typen bovenkruier

Voeghoutenkruiwerk

Neutenkruiwerk

Rollenkruiwerk

Engelskruiwerk

Kruiwerken – typen bovenkruier



Voeghoutenkruiwerken
Voeghoutenkruiwerken

  • Geen overring

  • Geen kuip

  • Voeghouten gekeept over kruiring

  • Klossen onder voeghouten tegen overkruien (kan uit 1 stuk)

  • Kruivloer moet zuiver rond zijn en wordt kruiring genoemd

  • Smeren: bovenkant/binnenkant kruiring



Neutenkruiwerk1
Neutenkruiwerk

  • In de kruivloer neuten waarover de overring glijdt

  • Kuip voorkomt overkruien, om daar licht langs te kruien, kuipneuten

    • Kunnen ook in de overring, hoeven dan alleen van linksvoor tot rechtsvoor

    • Er zijn ook rollen in de kuip toegepast

  • Smeren: onderkant overing, en buitenkant overring (bij kuipneuten) of kuip (bij overringneuten)


Neutenkruiwerk2
Neutenkruiwerk

Smeren:

Paardenvet

Reuzel

Frituurvet

Groene zeep


Neutenkruiwerk3
Neutenkruiwerk

  • Diverse neutvormen


Neutenkruiwerk4
Neutenkruiwerk

  • Nieuwe kuip

  • Nieuwe neuten



Rollenkruiwerk1
Rollenkruiwerk

  • Rollen van hout of ijzer

    • Houten rol van iepenhout

    • Gietijzeren rol kan massief

    • Meestal met een soort spaken

  • Rollen zitten in rollenwagen van hout

    • Binnenrolring, buitenrolring

    • Verbonden door dammen

    • Stukken verbonden met ijzeren strips


Rollenkruiwerk2
Rollenkruiwerk

  • Rollen op een asje, asje geborgd tegen draaien

  • Rol conisch, verlengde loopvlakken komen samen in het midden van de molen

    • Kruivloer en overring dus ook

    • Kan eventueel tonvormig

  • Smeren: asjes, buitenkant overring/rollenwagen


Rol en rollenkruiwerk
Rol en rollenkruiwerk

IJzeren asjes uitnemen om te smeren






Problemen met rollen
Problemen met rollen

  • Hartscheuren

  • Ringscheuren


Rollenkruiwerk6
Rollenkruiwerk

IJzeren platen

Rollensluis


Rollensluis
Rollensluis

  • Rollensluis om gebroken rol te verwijderen

    • Vaak in kruivloer, uitneembaar stuk om vloer vlak te houden

    • Kan in overring, dan altijd bij pen. Waarom?

  • Rol zal meestal breken bij hals. Waarom?

  • Gebroken rol altijd meteen brokken verwijderen, groot stuk eventueel borgen met spijker of verder weghakken. Maar vloer schoonhouden

  • 2x zoveel kruien als afstand rol/sluis


Problemen met rollen1
Problemen met rollen

  • Samengestelde rollen


Problemen met rollen2
Problemen met rollen

  • Ook gietijzer kan breken

  • Maar wat mist?


Rollenkruiwerk7
Rollenkruiwerk

  • Gietijzeren rollen



Rolvloer rollenkruiwerk1
Rolvloer Rollenkruiwerk

Oplossing met kruizen



Engels kruiwerk1
Engels kruiwerk

  • Rol met flenzen

  • Klein, dus conisch niet nodig

  • Flenzen voorkomen overkruien

    • Kuip kan licht, wel nodig voor afdichten

  • Smeren: niet

    • (heel misschien asjes)



Vragen
Vragen?

  • Vragen tot nog toe?

  • Welk kruiwerk is het oudst?

    • Torenmolen?

    • Schuifkruiwerken kunnen op kleinere molens

    • Zijn goedkoper









Binnenkruier kruireep1
Binnenkruier - kruireep

  • Enkelschijfsblok

  • Natuurtouw

  • Pal


Binnenkruier bezetketting
Binnenkruier – bezetketting

  • Bezetketting

  • Doodketting



Kruiwerken1
Kruiwerken

  • Vragen ??


Les kruiwerk colofon
Les kruiwerk - Colofon

Voor het samenstellen is gebruik gemaakt van:

  • Tekeningen van J.G. Wiessner

  • Tekening Sipman

  • Foto’s van Kees Vanger

  • Foto’s Jos van Schooten (paltrok)
