Campionamento polveri inalabili
Campionamento Polveri Inalabili

Convegno Ordine Chimici Reg.Toscana

Pisa 23 Aprile 2004


Riferimenti normativi
Riferimenti Normativi

D.L. 277/1991

D.L. 66/2000

D.L. 25/2002

ISO 7708 / UNI-EN 481/1994


Cosa intendiamo per frazione inalabile
Cosa Intendiamo per Frazione Inalabile ?

"la frazione di massa delle particelle aerodisperse totali, che viene inalata dal naso e dalla bocca"

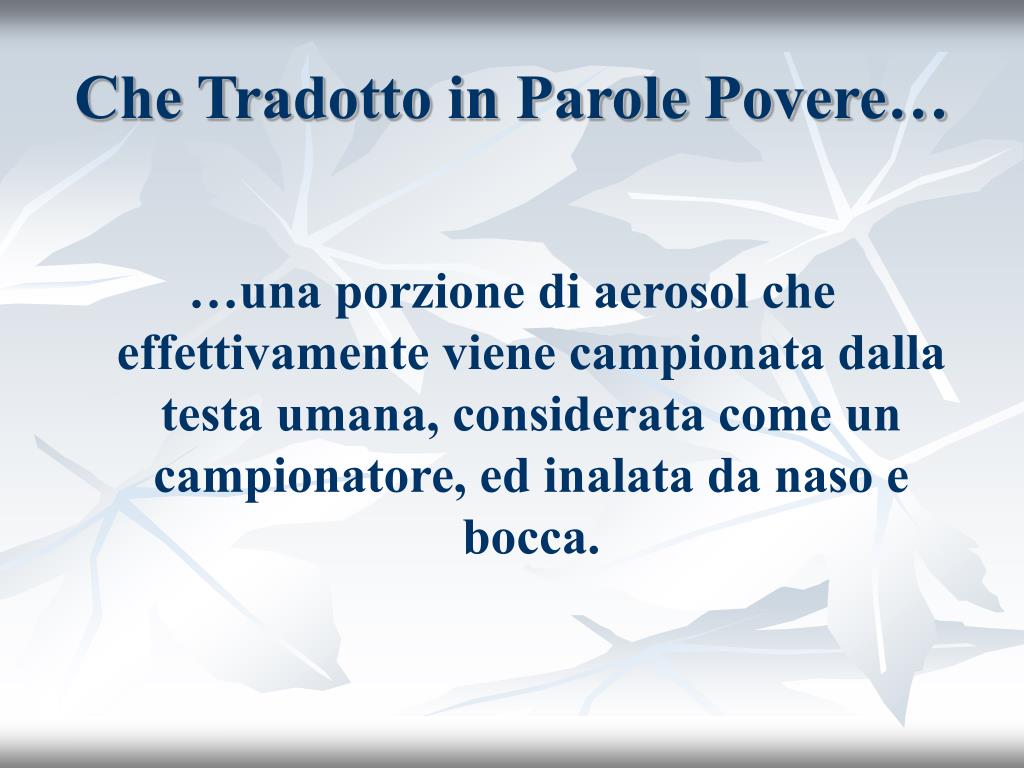

Che tradotto in parole povere
Che Tradotto in Parole Povere…

…una porzione di aerosol che effettivamente viene campionata dalla testa umana, considerata come un campionatore, ed inalata da naso e bocca.

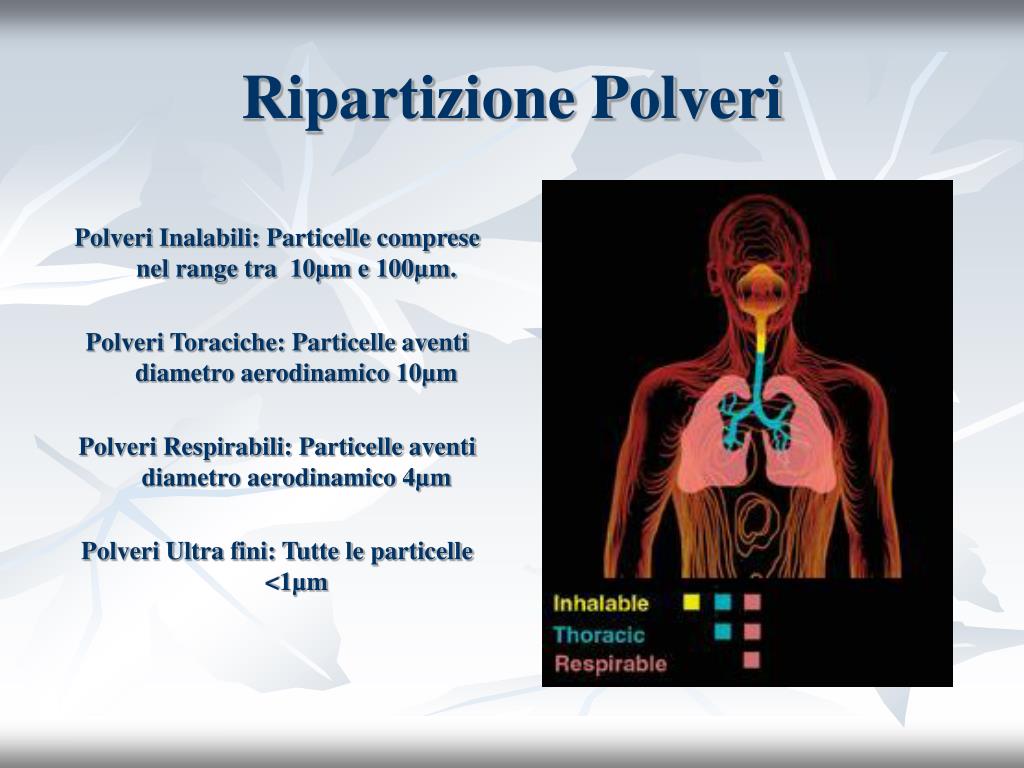

Ripartizione polveri
Ripartizione Polveri

Polveri Inalabili: Particelle comprese nel range tra 10µm e 100µm.

Polveri Toraciche: Particelle aventi diametro aerodinamico 10µm

Polveri Respirabili: Particelle aventi diametro aerodinamico 4µm

Polveri Ultra fini: Tutte le particelle <1µm

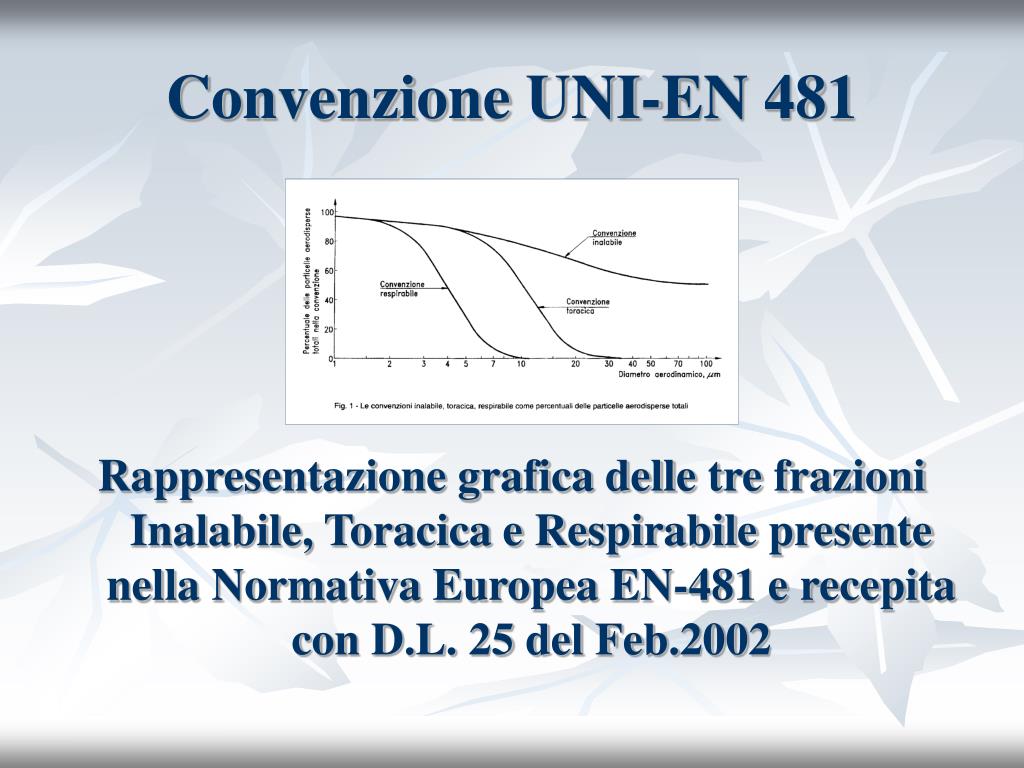

Convenzione uni en 481
Convenzione UNI-EN 481

Rappresentazione grafica delle tre frazioni Inalabile, Toracica e Respirabile presente nella Normativa Europea EN-481 e recepita con D.L. 25 del Feb.2002

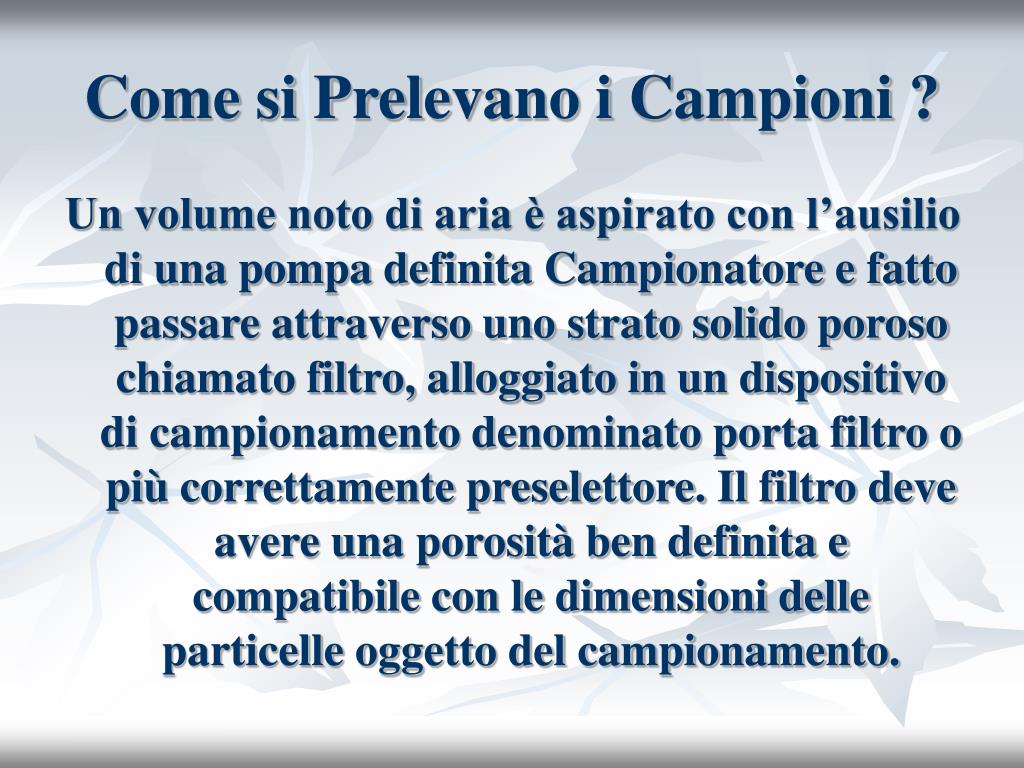

Come si prelevano i campioni
Come si Prelevano i Campioni ?

Un volume noto di aria è aspirato con l’ausilio di una pompa definita Campionatore e fatto passare attraverso uno strato solido poroso chiamato filtro, alloggiato in un dispositivo di campionamento denominato porta filtro o più correttamente preselettore. Il filtro deve avere una porosità ben definita e compatibile con le dimensioni delle particelle oggetto del campionamento.


Come si prelevano i campioni1
Come si Prelevano i Campioni ?

Il dispositivo di campionamento deve essere collocato nelle immediate prossimità delle vie respiratorie

Il campionatore deve essere impostato ad una portata tale da soddisfare i requisiti di funzionamento del preselettore

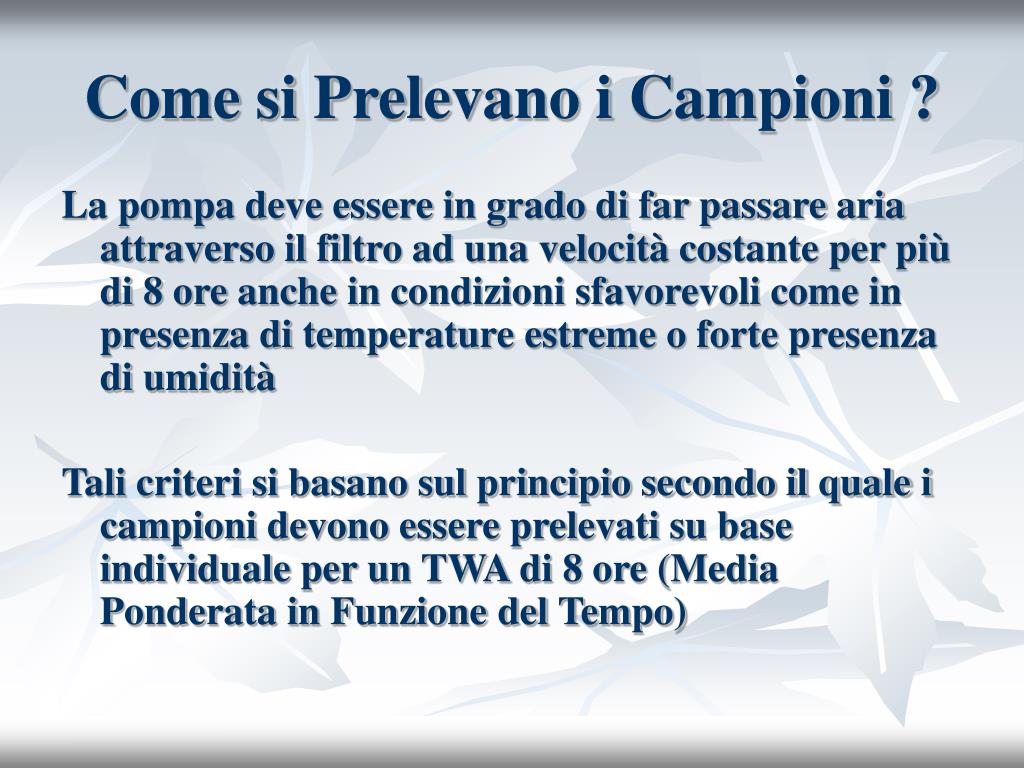

Come si prelevano i campioni2
Come si Prelevano i Campioni ?

La pompa deve essere in grado di far passare aria attraverso il filtro ad una velocità costante per più di 8 ore anche in condizioni sfavorevoli come in presenza di temperature estreme o forte presenza di umidità

Tali criteri si basano sul principio secondo il quale i campioni devono essere prelevati su base individuale per un TWA di 8 ore (Media Ponderata in Funzione del Tempo)


Da considerare che
Da Considerare Che…

…il campione è per definizione una minima parte di un intero.

Prendere una o due parti di un gruppo formato da 100 parti e controllarle, non sta a significare che le altre 98 siano necessariamente identiche.

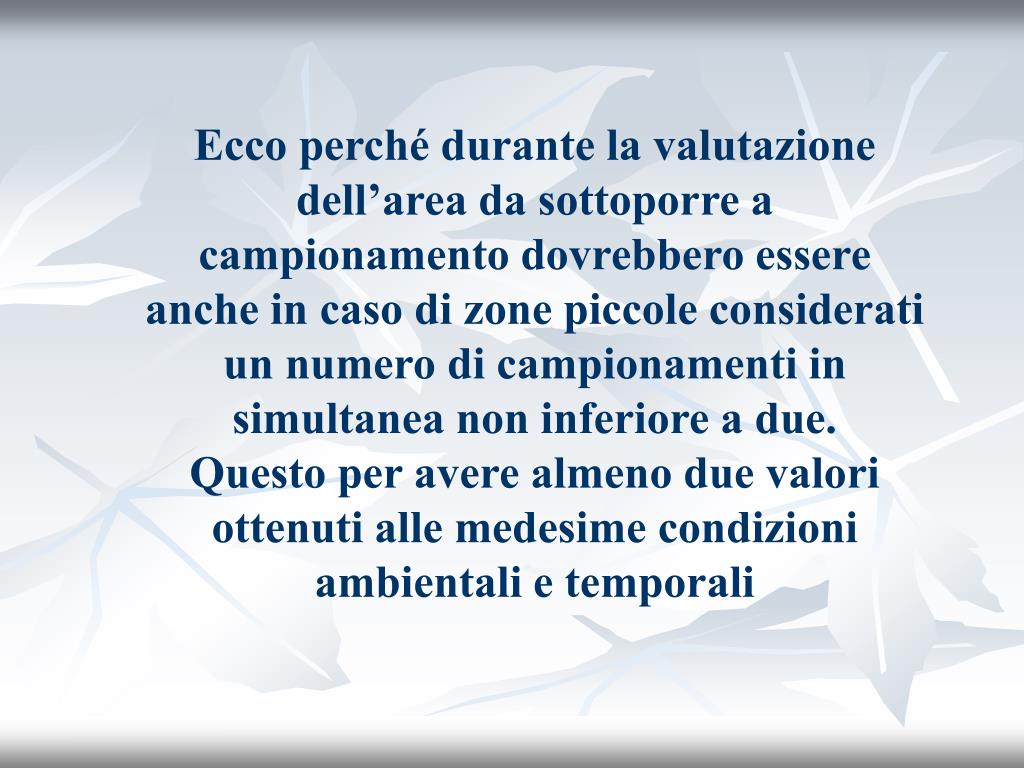

Ecco perché durante la valutazione dell’area da sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

Questo per avere almeno due valori ottenuti alle medesime condizioni ambientali e temporali


Alcuni dispositivi di campionamento
Alcuni Dispositivi di Campionamento sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Preselettore per polveri Inalabili IOM

  • Preselettore a Cono

  • Preselettore a Sette Fori

  • Preselettore Button Sampler

  • Preselettore a Cassetta (3 o 2 Parti)

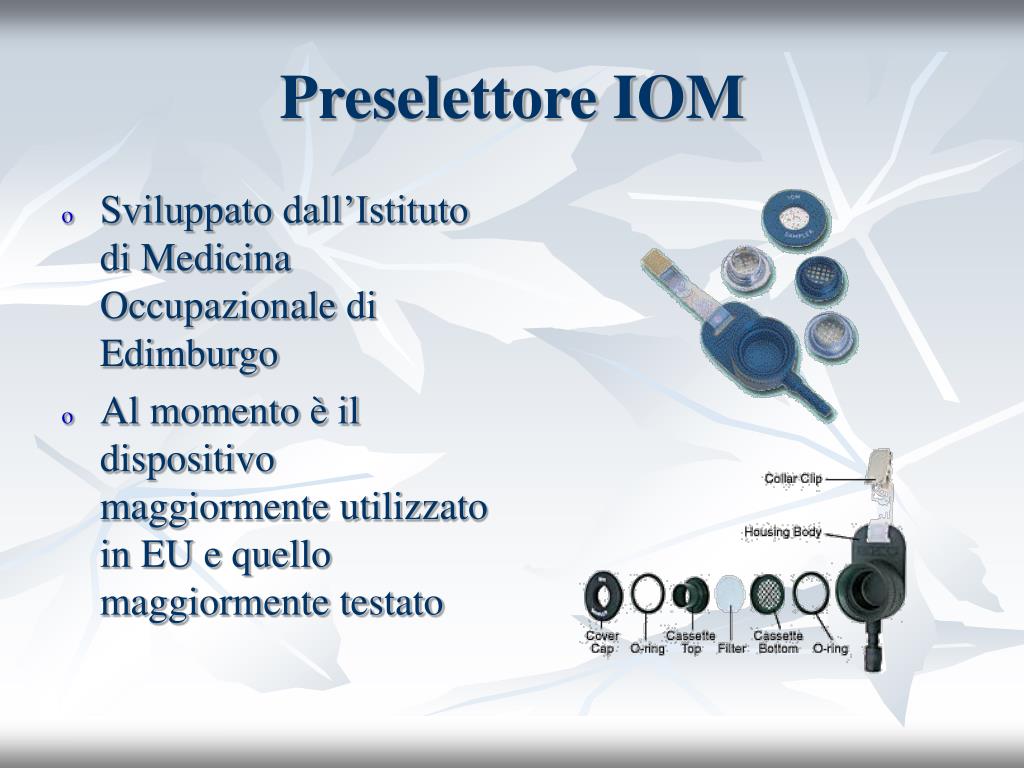

Preselettore iom
Preselettore IOM sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Sviluppato dall’Istituto di Medicina Occupazionale di Edimburgo

  • Al momento è il dispositivo maggiormente utilizzato in EU e quello maggiormente testato

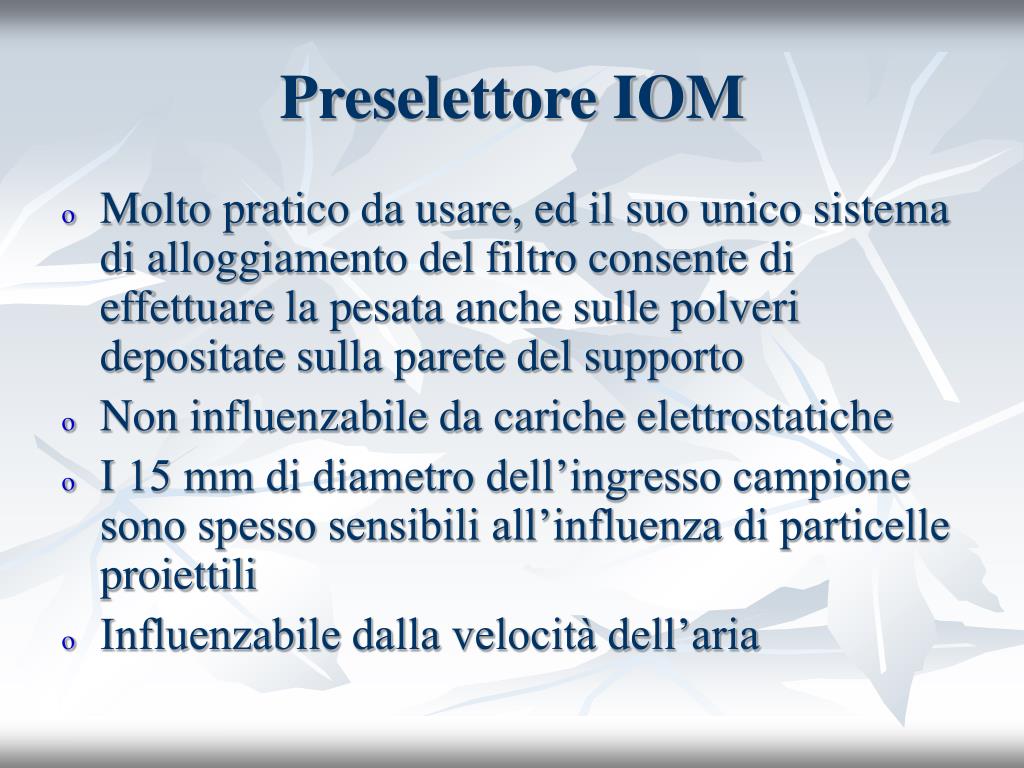

Preselettore iom1
Preselettore IOM sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Molto pratico da usare, ed il suo unico sistema di alloggiamento del filtro consente di effettuare la pesata anche sulle polveri depositate sulla parete del supporto

  • Non influenzabile da cariche elettrostatiche

  • I 15 mm di diametro dell’ingresso campione sono spesso sensibili all’influenza di particelle proiettili

  • Influenzabile dalla velocità dell’aria


Preselettore a cono
Preselettore a Cono sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Conforme ai requisiti presenti del DL 277/91 per il campionamento di fumi di saldatura e polveri

  • Utilizzato come riferimento in alcuni paesi della UE

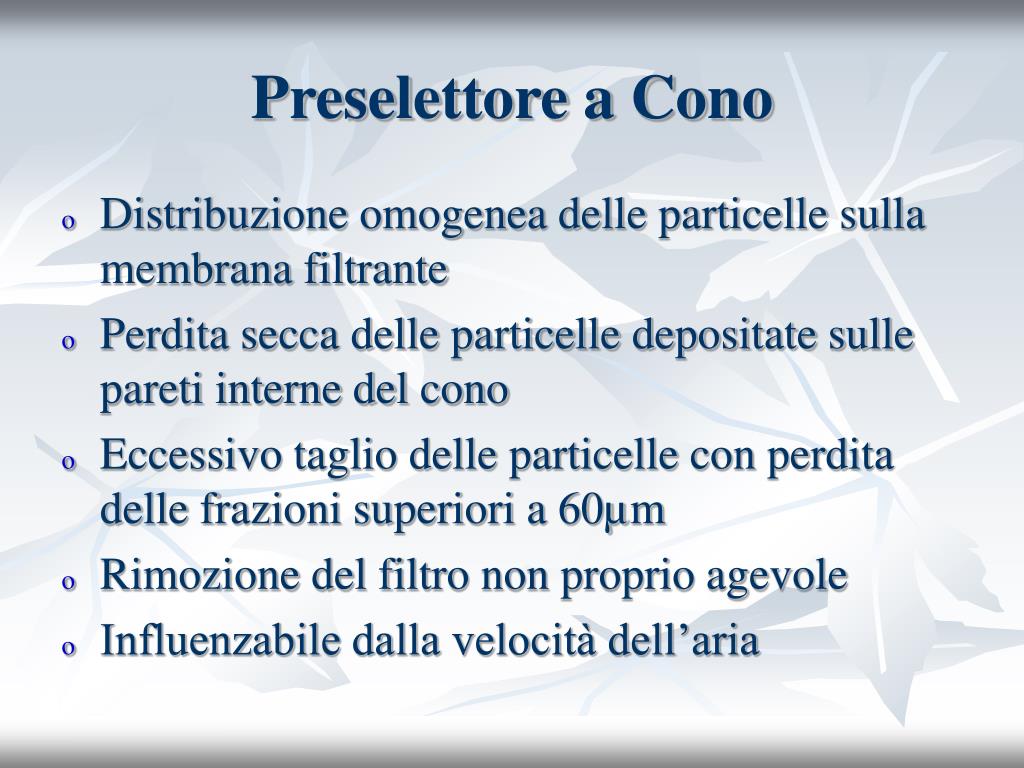

Preselettore a cono1
Preselettore a Cono sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Distribuzione omogenea delle particelle sulla membrana filtrante

  • Perdita secca delle particelle depositate sulle pareti interne del cono

  • Eccessivo taglio delle particelle con perdita delle frazioni superiori a 60µm

  • Rimozione del filtro non proprio agevole

  • Influenzabile dalla velocità dell’aria

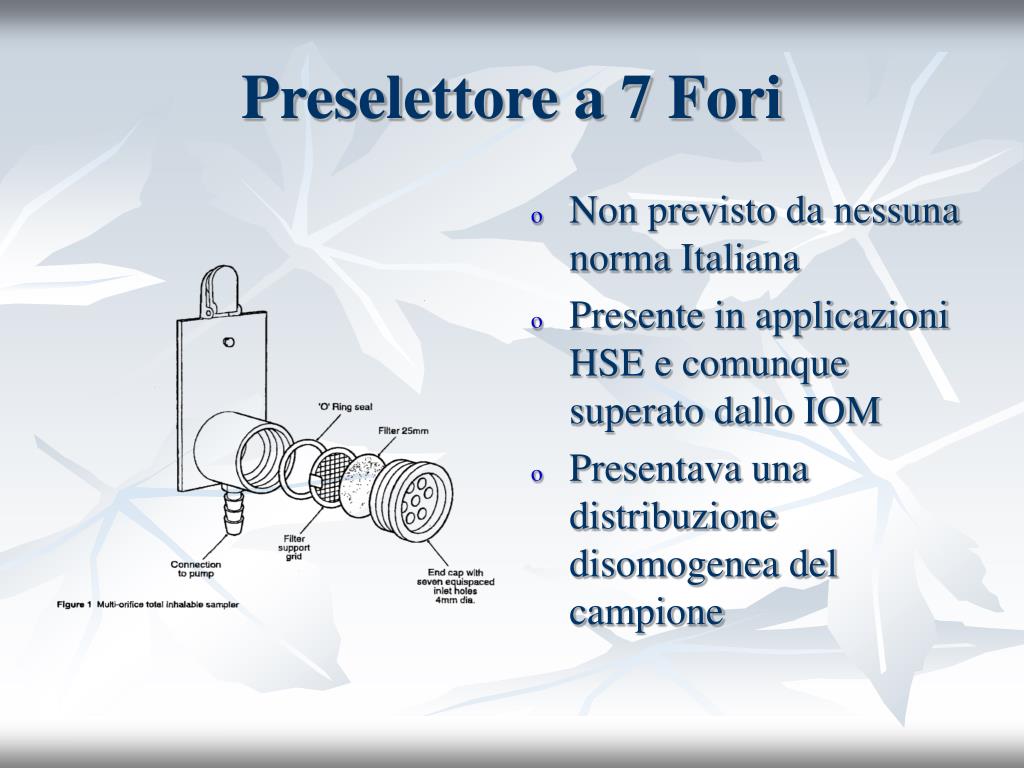

Preselettore a 7 fori
Preselettore a 7 Fori sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Non previsto da nessuna norma Italiana

  • Presente in applicazioni HSE e comunque superato dallo IOM

  • Presentava una distribuzione disomogenea del campione

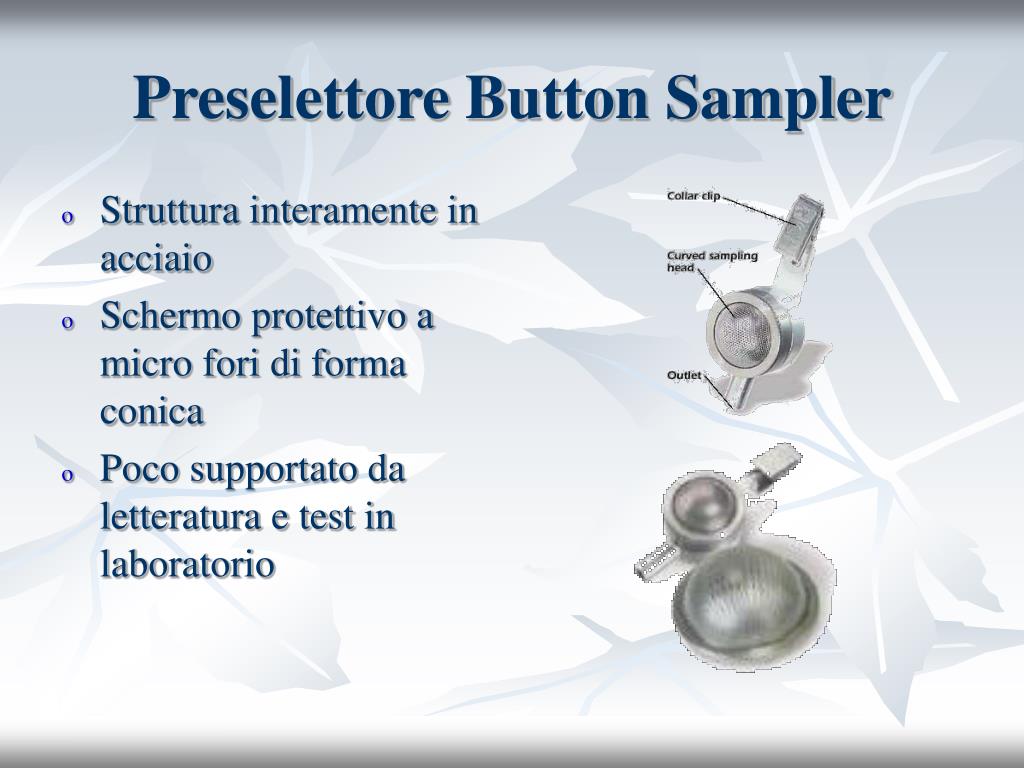

Preselettore button sampler
Preselettore Button Sampler sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Struttura interamente in acciaio

  • Schermo protettivo a micro fori di forma conica

  • Poco supportato da letteratura e test in laboratorio

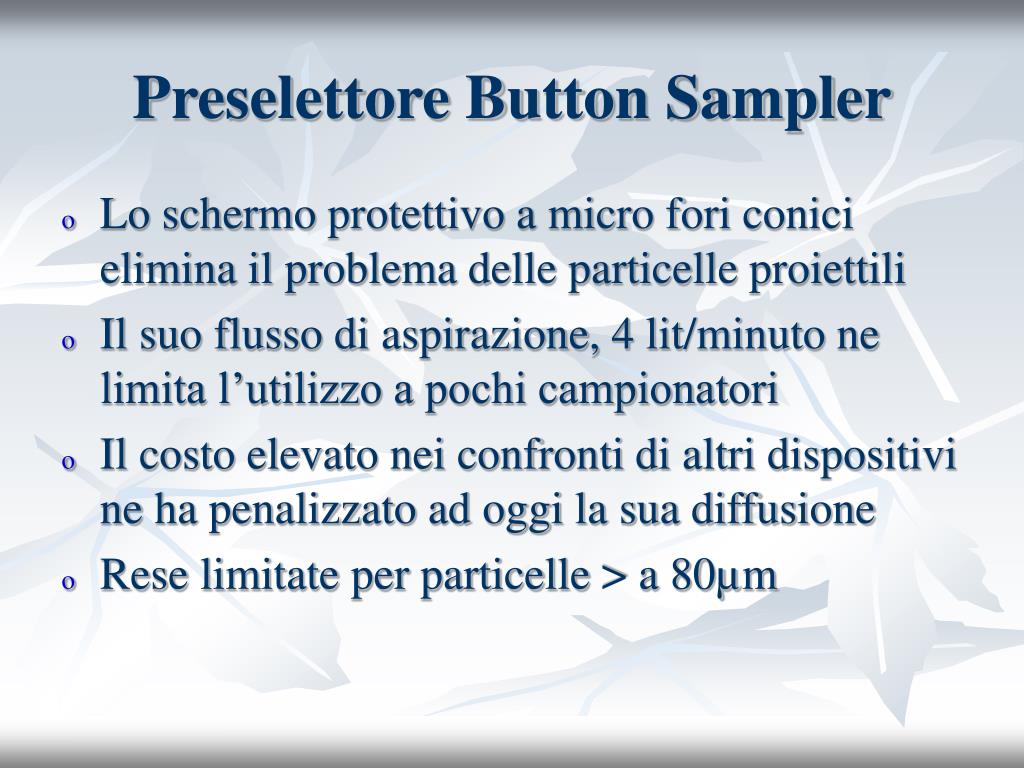

Preselettore button sampler1
Preselettore Button Sampler sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Lo schermo protettivo a micro fori conici elimina il problema delle particelle proiettili

  • Il suo flusso di aspirazione, 4 lit/minuto ne limita l’utilizzo a pochi campionatori

  • Il costo elevato nei confronti di altri dispositivi ne ha penalizzato ad oggi la sua diffusione

  • Rese limitate per particelle > a 80µm

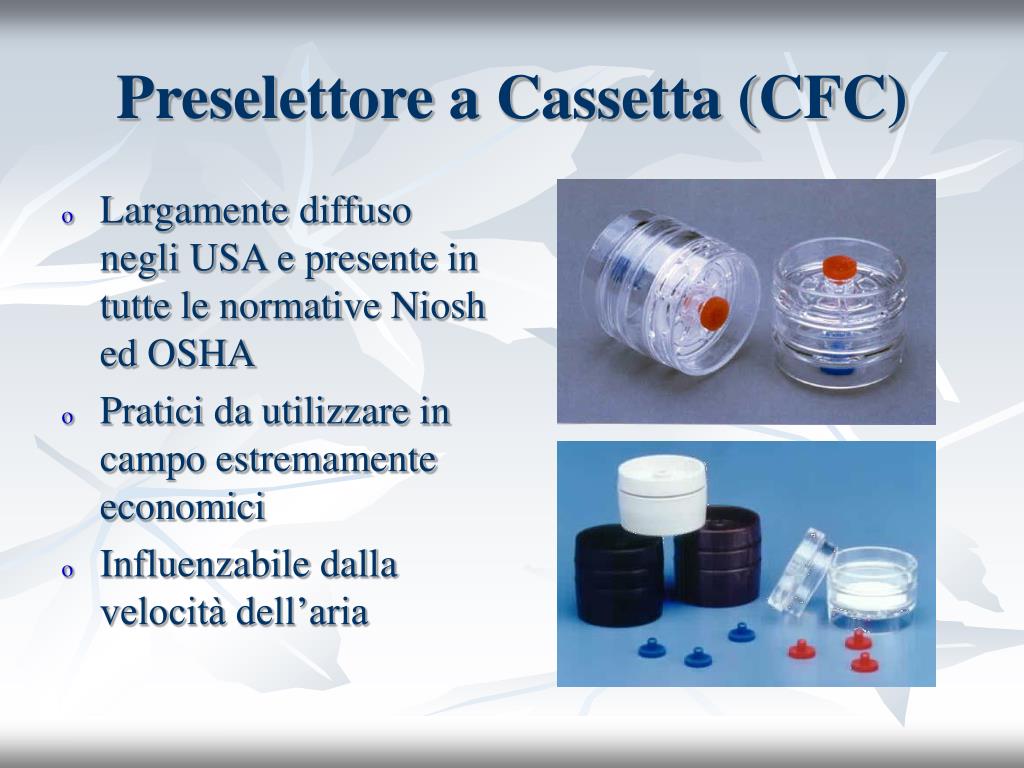

Preselettore a cassetta cfc
Preselettore a Cassetta (CFC) sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Largamente diffuso negli USA e presente in tutte le normative Niosh ed OSHA

  • Pratici da utilizzare in campo estremamente economici

  • Influenzabile dalla velocità dell’aria


Preselettore a cassetta cfc1
Preselettore a Cassetta (CFC) sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Corposa presenza in letteratura

  • Possibilità di utilizzo con faccia aperta e chiusa

  • Il foro da 4 mm nella modalità faccia chiusa influenza solo una porzione del filtro (molto piccola)

  • Perde di efficienza rispetto alla curva di inalabilità sulle particelle > 50µm

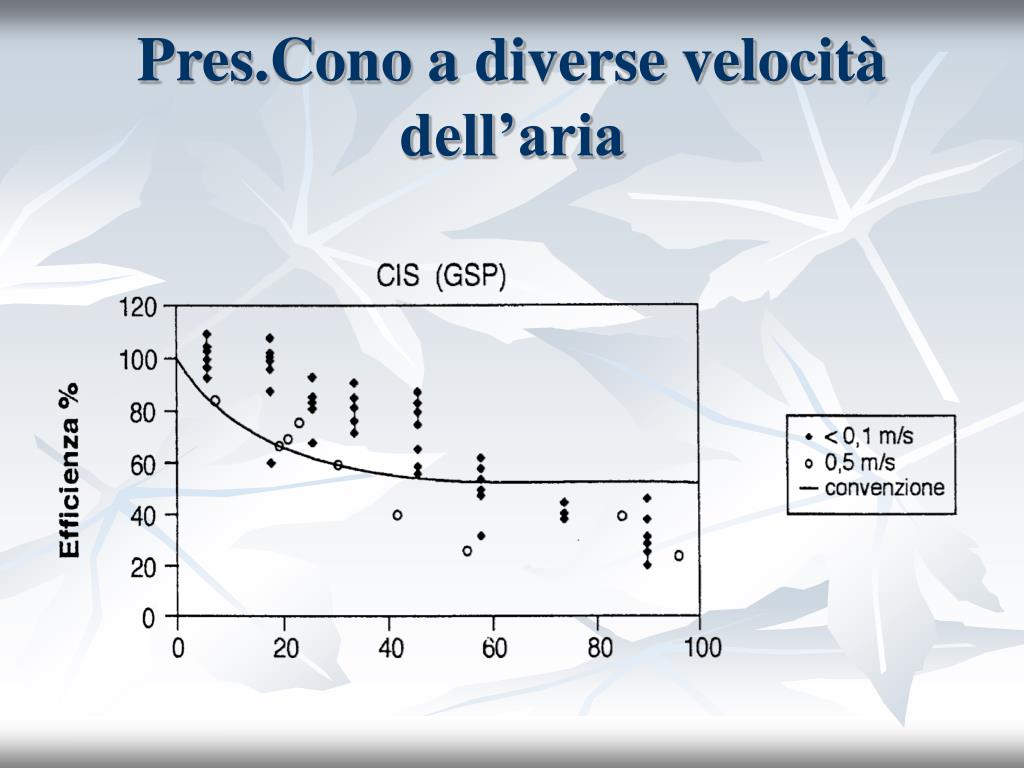

Pres cono a diverse velocit dell aria
Pres.Cono a diverse velocità dell’aria sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

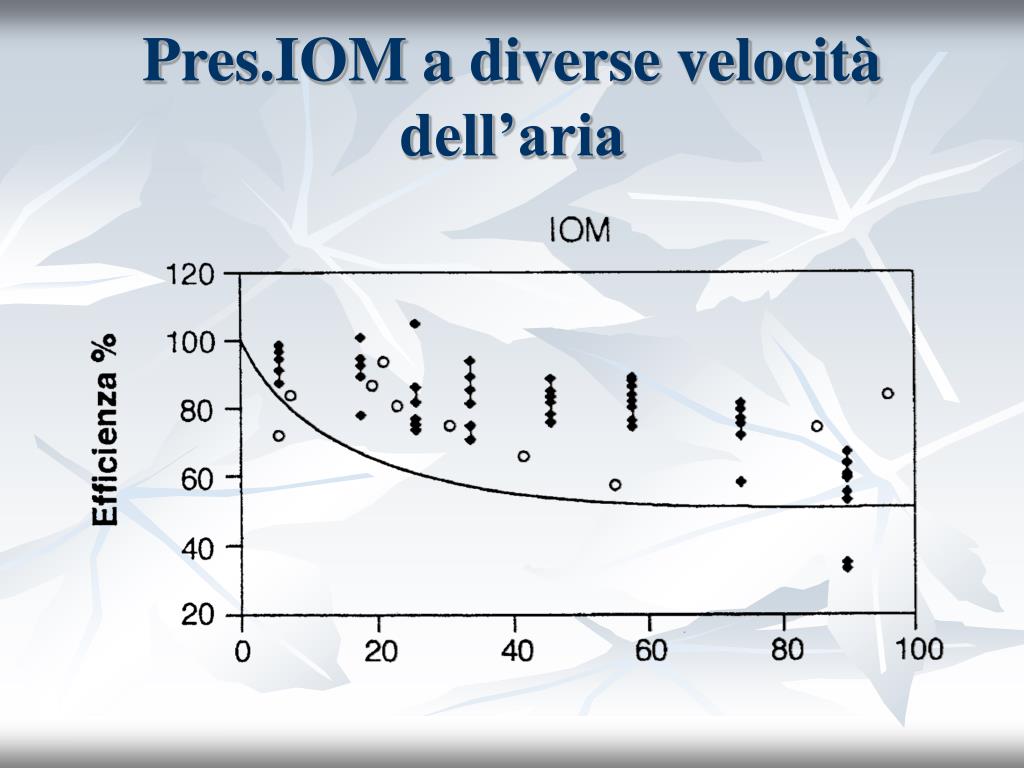

Pres iom a diverse velocit dell aria
Pres.IOM a diverse velocità dell’aria sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

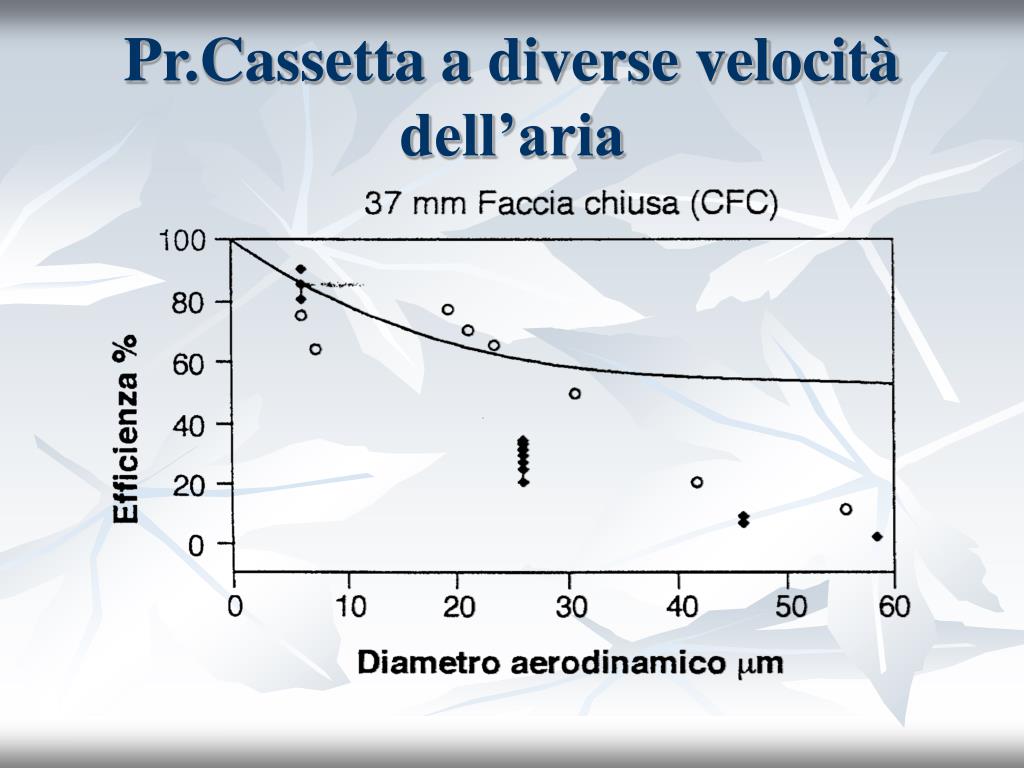

Pr cassetta a diverse velocit dell aria
Pr.Cassetta a diverse velocità dell’aria sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

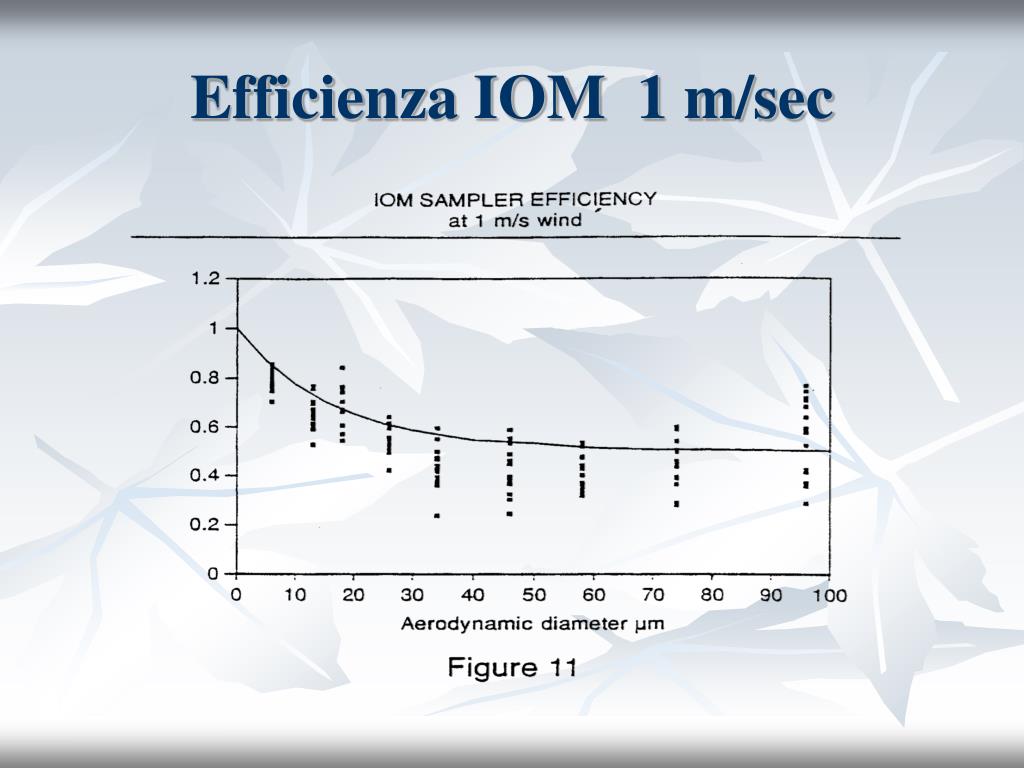

Efficienza iom 1 m sec
Efficienza IOM 1 m/sec sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

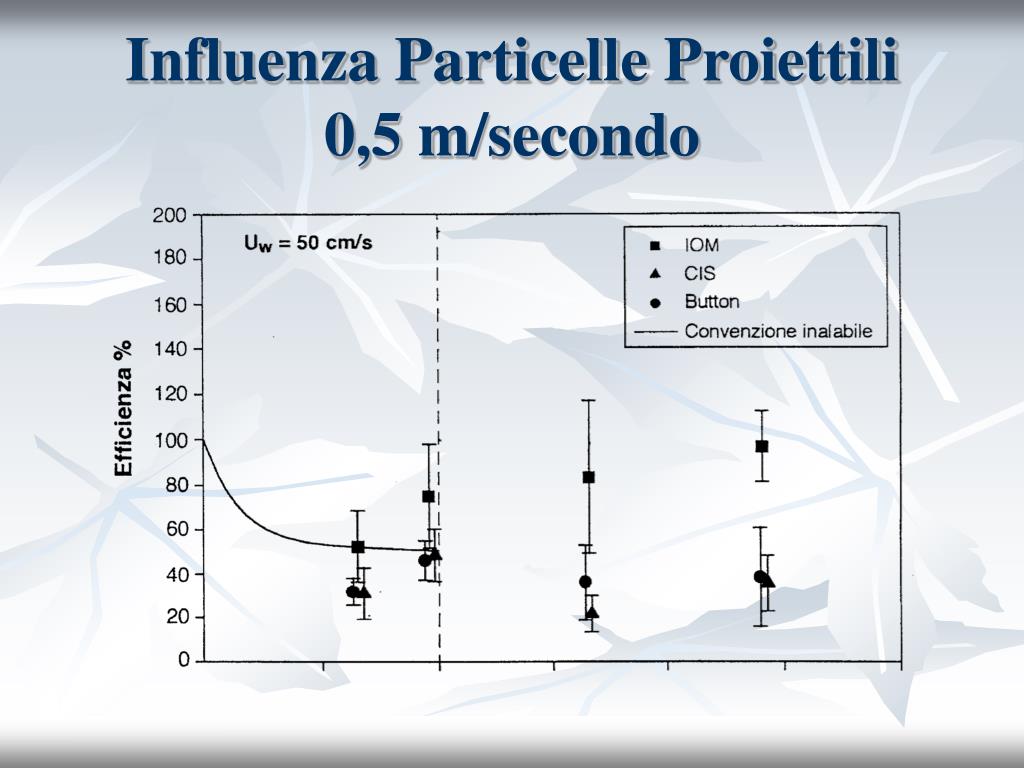

Influenza particelle proiettili 0 5 m secondo
Influenza Particelle Proiettili sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.0,5 m/secondo

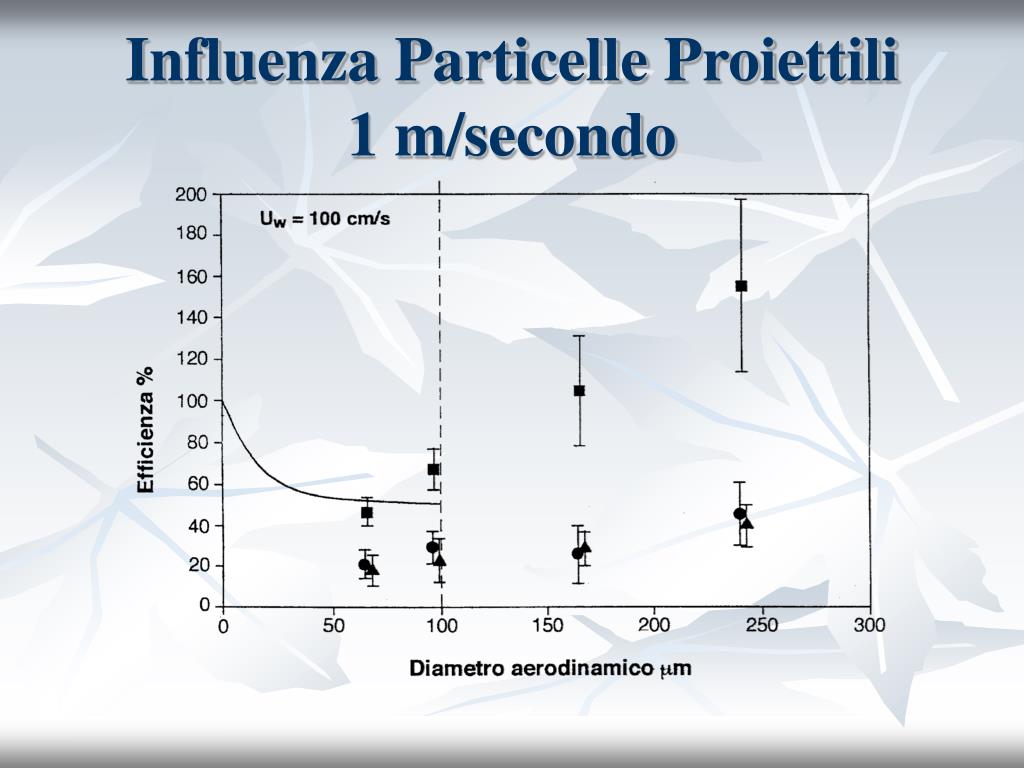

Influenza particelle proiettili 1 m secondo
Influenza Particelle Proiettili sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.1 m/secondo

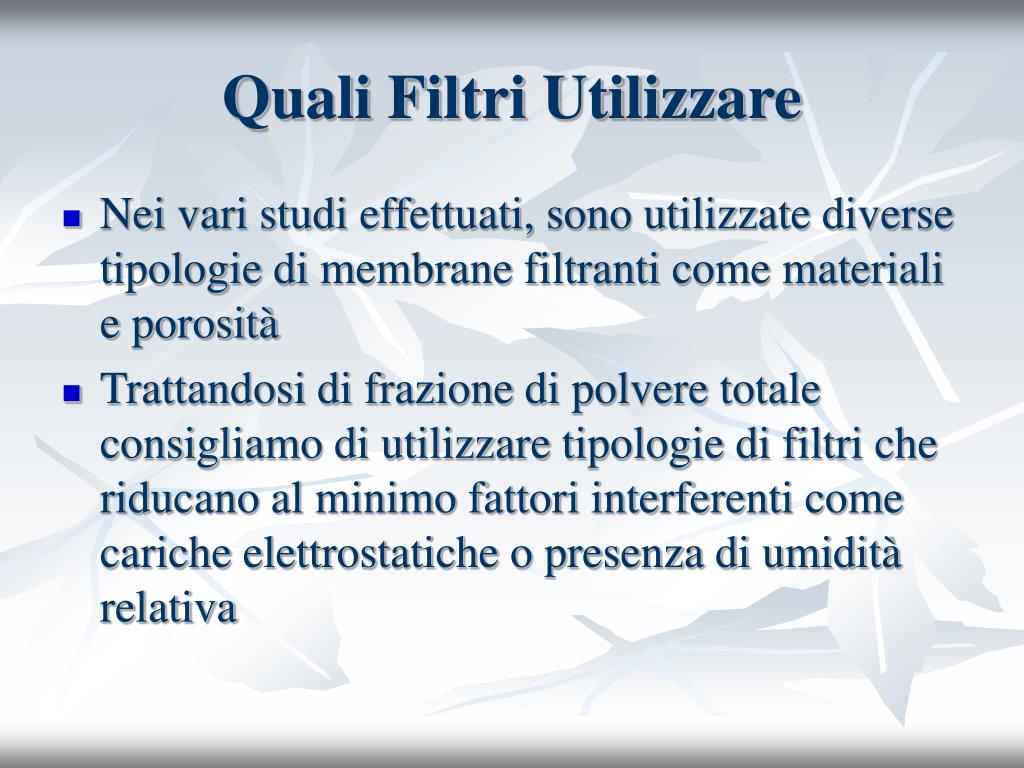

Quali filtri utilizzare
Quali Filtri Utilizzare sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

  • Nei vari studi effettuati, sono utilizzate diverse tipologie di membrane filtranti come materiali e porosità

  • Trattandosi di frazione di polvere totale consigliamo di utilizzare tipologie di filtri che riducano al minimo fattori interferenti come cariche elettrostatiche o presenza di umidità relativa


Membrane filtranti si no

SI sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

PVC

Teflon

Fibra di Vetro

NO

MCE

(Esteri Misti Cellulosa)

Membrane Filtranti Si/No


Polveri inalabili
Polveri Inalabili sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.

MDHS 14/3-2000

Metodo nel quale sono stati testate le prestazioni di tre dispositivi di campionamento come IOM, Seven Hole, Cono CIS

Unico documento “ufficiale” disponibile


Polveri inalabili1
Polveri Inalabili sottoporre a campionamento dovrebbero essere anche in caso di zone piccole considerati un numero di campionamenti in simultanea non inferiore a due.
