АУМА – Системы управления электроприводной арматурой

ТОО «Арматурный Центр»

1.10. 2012


4305049

Профиль Компании

AUMA RIESTER GmbH & Co. KGArmaturen- und Maschinenantriebe

P.O. box 1362 • D-79373 MuellheimTel 07631/809-0 • Fax 07631/13218e-mail: [email protected]

Armaturen- und Maschinen-Antriebe

Приводы Арматуры и Машин


4305049

Специализация АУМА:

Электрические приводы

Редукторы

Специализация

Автоматизирует арматуру


4305049

Компании Группы АУМА

Германия

Магдебург

Service-Center Magdeburg

Косвиг

GFC

Кёльн

Service-Center Köln

Остфилдерн

AUMA Riester GmbH & Co. KG

Нюрнберг

Sipos Aktorik GmbH

Виллинген

Haselhofer Feinmechanik GmbH

Мюнхен

Service-Center Bayern

Мюльхайм

AUMA Riester GmbH & Co. KG

4


4305049

Группа АУМА по всему миру

17 Подразделений

2 Представительства

23 Агента по всему миру


4305049

Контакты

Офис в г. Атырау

Ул. Ауэзова 78 “б” офис 307

тел./факс: + 7 7122 454602

e-mail:[email protected]

Представительство в г. Алматы

Ул. Шевченко/ Родостовца, д.165 «б»/72 «г», офис 220

Тел. 8 727 323 6377

ТОО «Арматурный Центр»

www.auma.com

6


4305049

Промышленные объекты

Водопеработка

Энергетика

Petrochemical industry

Трубопроводы

Области применения

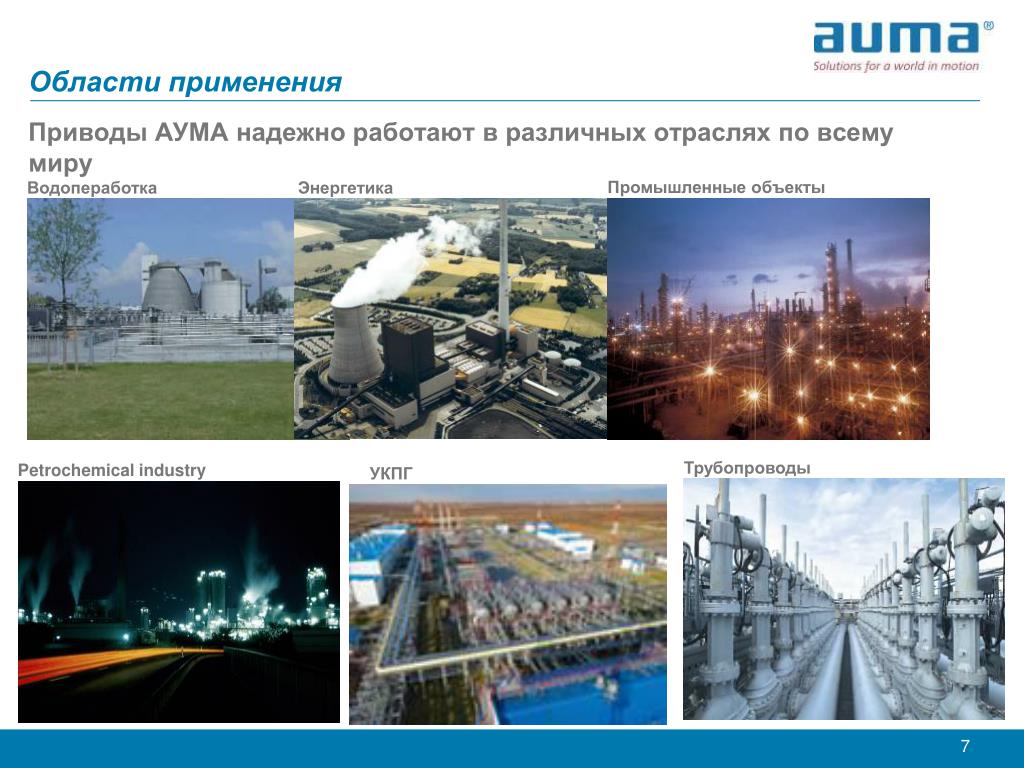

Приводы АУМА надежно работают в различных отраслях по всему миру

УКПГ


4305049

Наша продукция

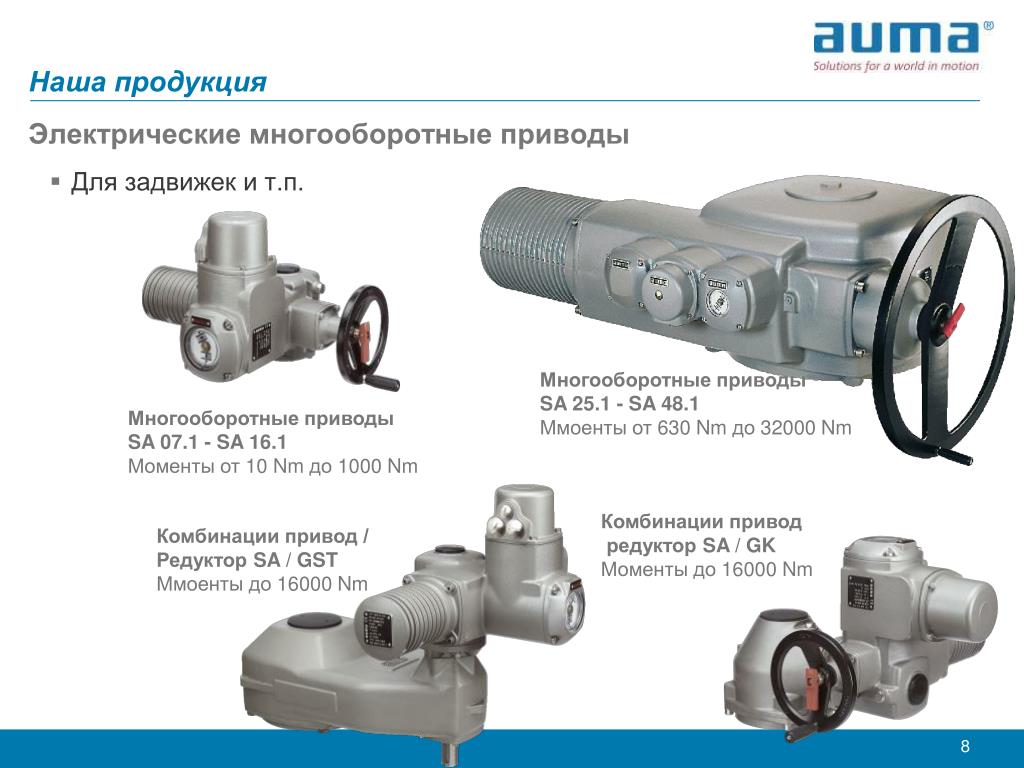

Электрические многооборотные приводы

  • Для задвижек и т.п.

Многооборотные приводыSA 25.1 - SA 48.1

Ммоенты от 630 Nm до 32000 Nm

Многооборотные приводыSA 07.1 - SA 16.1

Моменты от 10 Nm до 1000 Nm

Комбинации привод

редуктор SA / GK

Моменты до 16000 Nm

Комбинации привод /

Редуктор SA / GST

Ммоенты до 16000 Nm

8


4305049

Наша продукция

Электрические неполнооборотные приводы

  • То есть для заслонок и шаровых кранов

Неполнооборотные приводыSG 05.1 - SG 12.1

Моменты от 100 Nm до 1200 Nm

Неполнооборотные приводыAS 6 - AS 50

Моменты 25 Nm до 500 Nm

SG 03.3 - SG 04.3

Моменты от32 Nm до 63 Nm

К Комбинации привод

Р редуктор SA/GS

Крутящие моменты до 675 000 Nm

9


4305049

Наша продукция

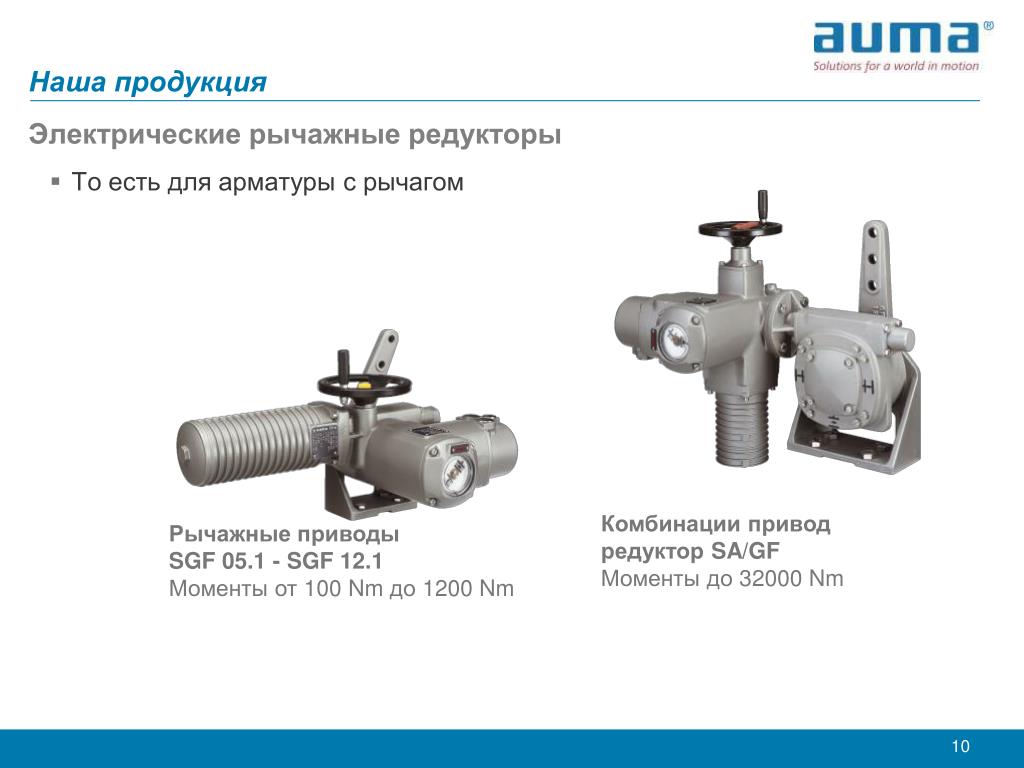

Электрические рычажные редукторы

  • То есть для арматуры с рычагом

Комбинации привод

редуктор SA/GF

Моменты до 32000 Nm

Рычажные приводыSGF 05.1 - SGF 12.1

Моменты от 100 Nm до 1200 Nm

10


4305049

Наша продукция

Электрические прямоходные приводы

  • Для арматуры, требующей линейного перемещения

Actuator / linear thrust unitcombinations with base SA/LE

for the operation of lever arrangements

Усилия от 4 kN до 217 kN

Ход до 500 mm

Actuator / linear thrust unitcombinations SA/LE

Усилия от 4 kN до 217 kN

Ход до 500 mm

11


4305049

Наша продукция

Приводы со встроенными средствами управления

  • Средства управления с различным функционалом:

    • Для простой работы Открыть - Закрыть

    • Со встроенным PID - регулированием

    • С цифровой шиной

AUMATIC с приводами

SA 07.1 - SA 16.1

Средства управления на отдельном настенном креплении

AUMA MATIC с приводами

SG 05.1 - SG 12.1

VARIOMATIC сAS 6 - AS 50

12


4305049

Различия в средствах управления приводами

Встроенные средства AUMA MATIC (AUMATIC)

13


4305049

Средства управления Электроприводами

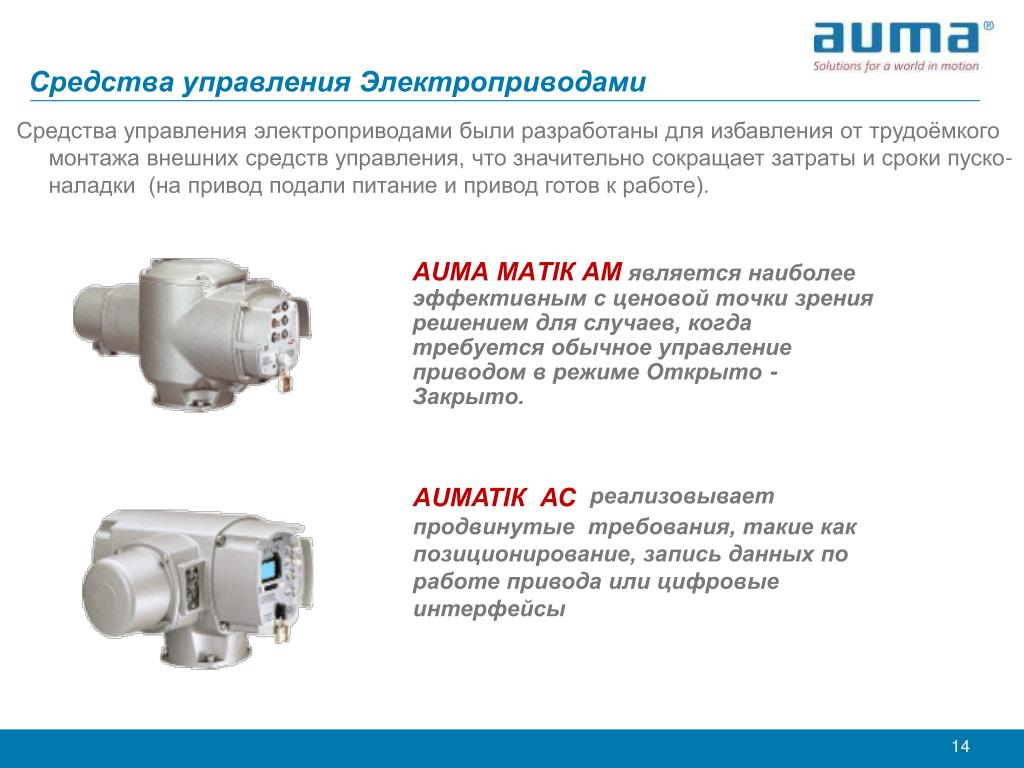

Средства управления электроприводами были разработаны для избавления от трудоёмкого монтажа внешних средств управления, что значительно сокращает затраты и сроки пуско-наладки (на привод подали питание и привод готов к работе).

АUМА МАТIК АМявляется наиболее эффективным с ценовой точки зрения решением для случаев, когда требуется обычное управление приводом в режиме Открыто - Закрыто.

АUМАТIК АСреализовывает продвинутые требования, такие как позиционирование, запись данных по работе привода или цифровые интерфейсы


4305049

Цифровые протоколы, поддерживаемые АУМА

  • Modbus – RTU

  • Profibus DP

  • Device Net

  • Foundation Fieldbus

DeviceNet

15


4305049

Основные потребители – Арматурные заводы

Таблицы подбора приводов АУМА


4305049

Основные потребители – Арматурные заводы

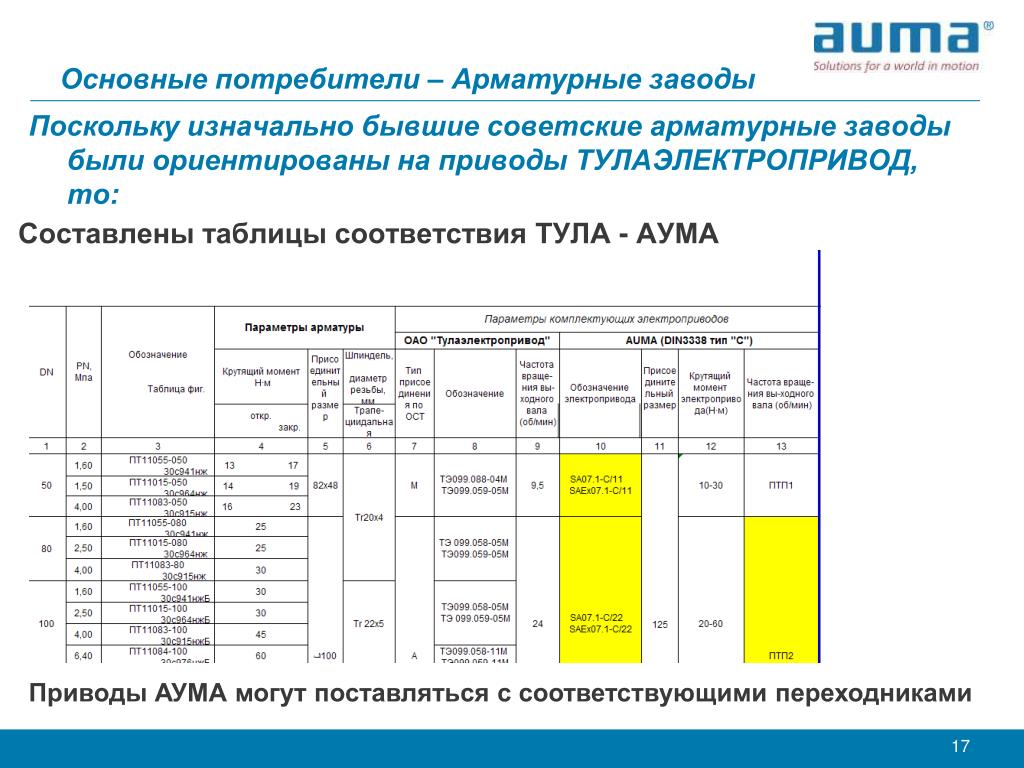

Поскольку изначально бывшие советские арматурные заводы были ориентированы на приводы ТУЛАЭЛЕКТРОПРИВОД, то:

Составлены таблицы соответствия ТУЛА - АУМА

Приводы АУМА могут поставляться с соответствующими переходниками


4305049

Основные потребители:

  • Усть-Каменогорский Арматурный Завод

  • Казтрансойл

  • Каспийский Трубопроводный Консорциум

  • Казахстанско-Китайский Трубопровод

  • Казнефтегазмаш

  • Казахстанский Завод Трубопроводной Арматуры

  • Атырауский НПЗ

  • Арселор Миттал

  • Бухтарминская Цементная Компания

    и другие


4305049

Некоторые примеры применения приводов АУМА

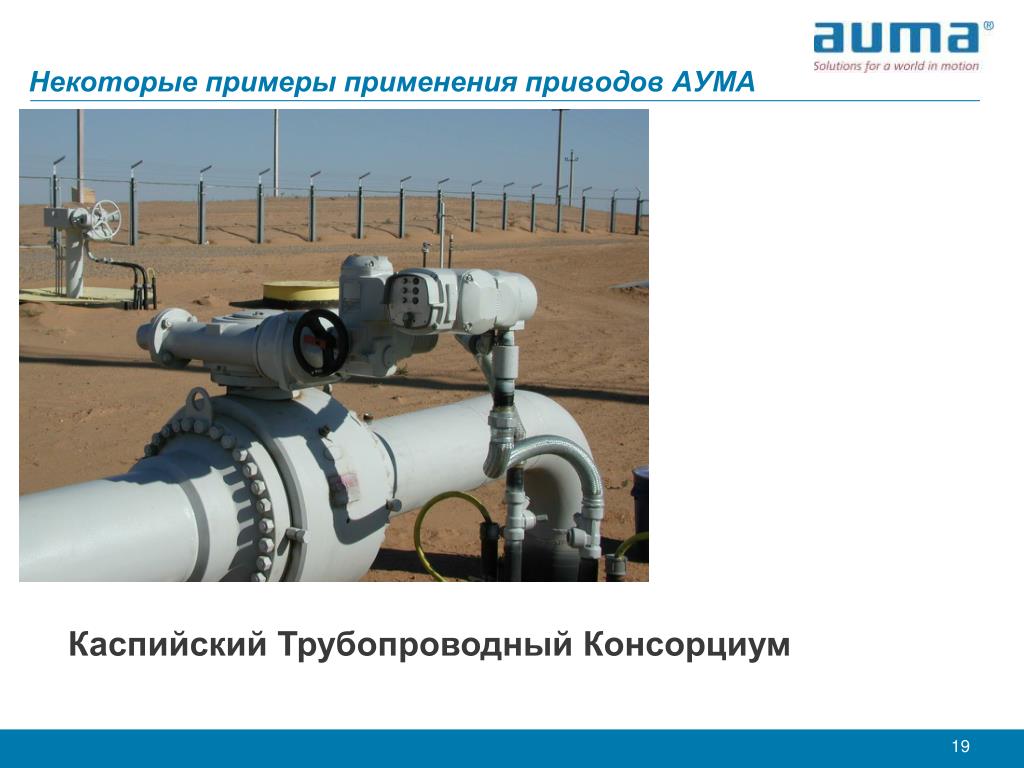

Каспийский Трубопроводный Консорциум


4305049

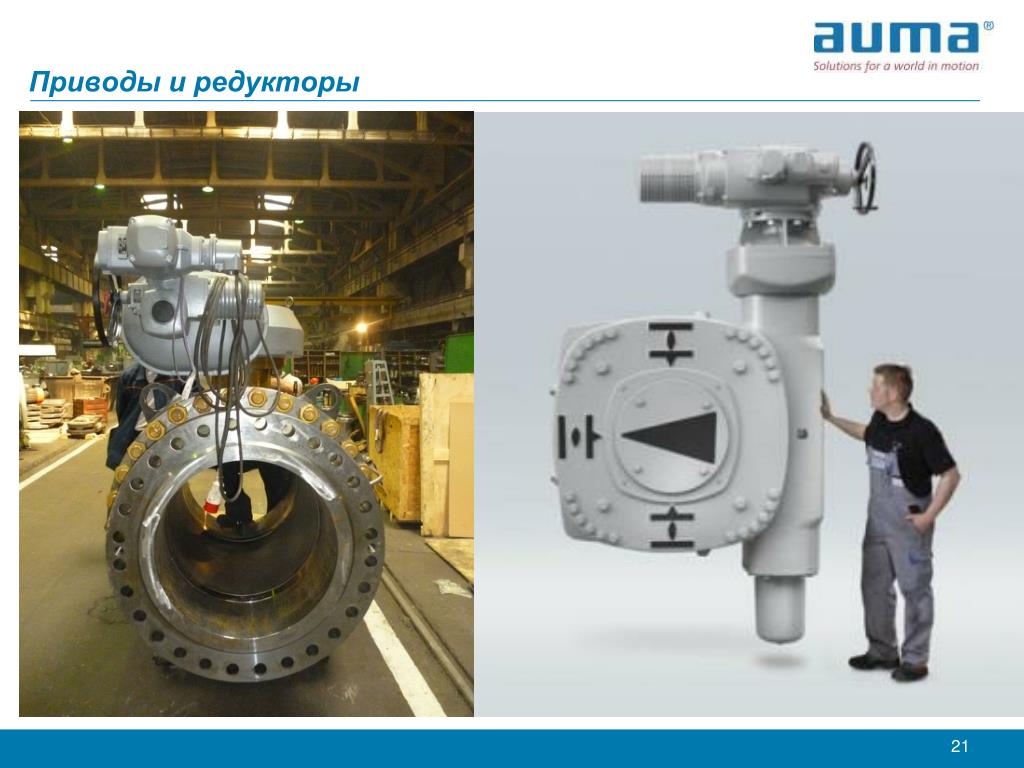

Приводы и редукторы


4305049

Разрешение на применение МЧС РК

22


Generation 2

Generation 2

Предвосхищение ожиданий потребителя

Новое поколение многооборотных электроприводов и блоков управления

  • Совместимость с оборудованием первого поколения:>Комбинации любых блоков управления со всеми типами приводов>Гибкие решения, простота модернизации и модификации

  • Передовые технологические разработки

  • Надежность инвестиций


4305049

Модульный принцип

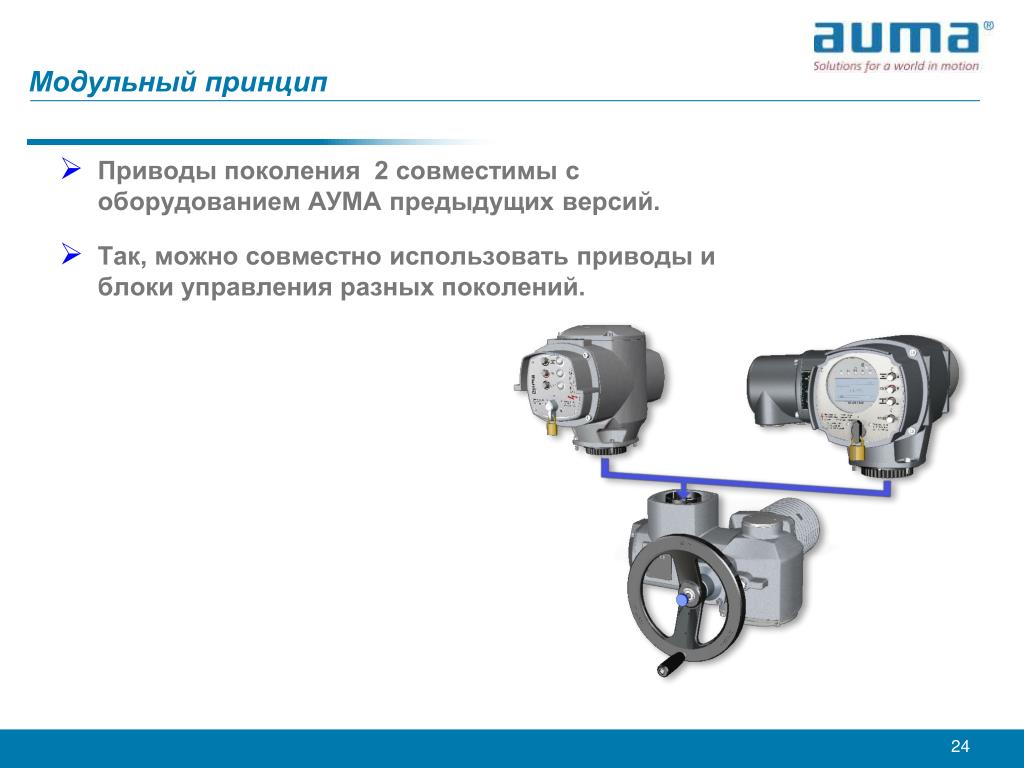

  • Приводы поколения 2 совместимы с оборудованием АУМА предыдущих версий.

  • Так, можно совместно использовать приводы и блоки управления разных поколений.


4305049

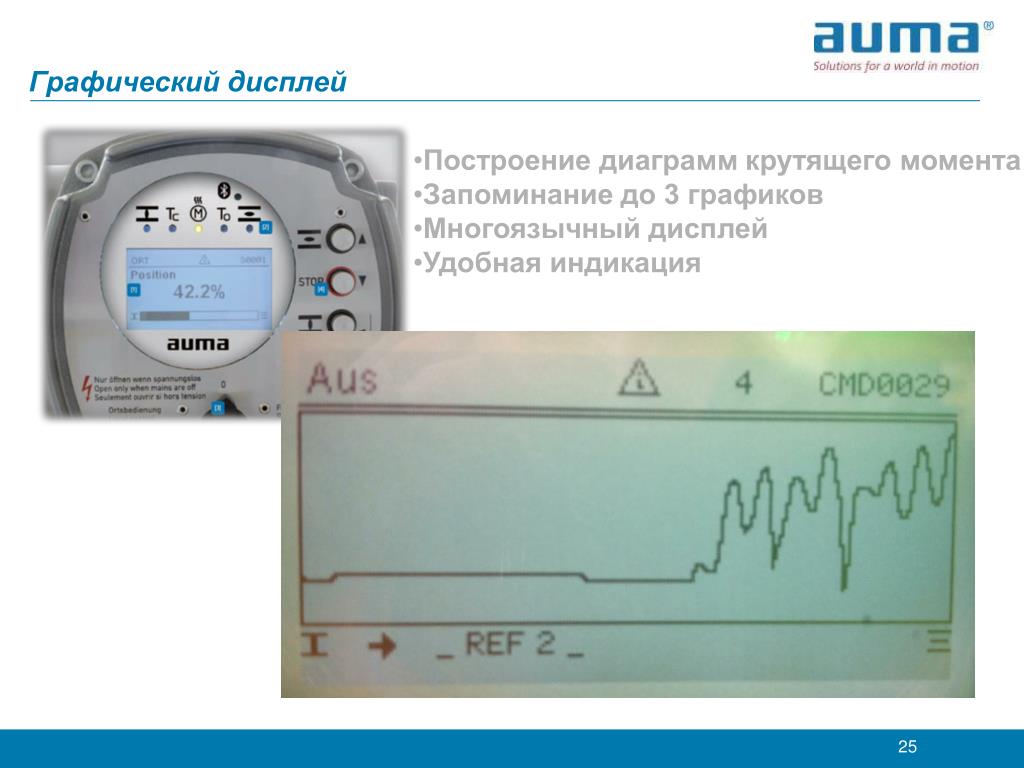

Графический дисплей

  • Построение диаграмм крутящего момента

  • Запоминание до 3 графиков

  • Многоязычный дисплей

  • Удобная индикация


Sa 07 2 sa 16 2

Многооборотные приводы SA 07.2 – SA 16.2

Датчики в приводе

  • Регистрация повышения температуры - Мотор- Передача- Электронная часть

  • Датчики измерения вибрации

  • Мониторинг обогревателя

  • Измерение момента

  • Мониторинг хода

  • Микровыключатель для ручного управления

°C

°C

Hz

°C

Только в комбинации с электронным блоком выкл.MWG и AUMATIC AC01.2.

26


4305049

Местное управление, Индикация и Настройка

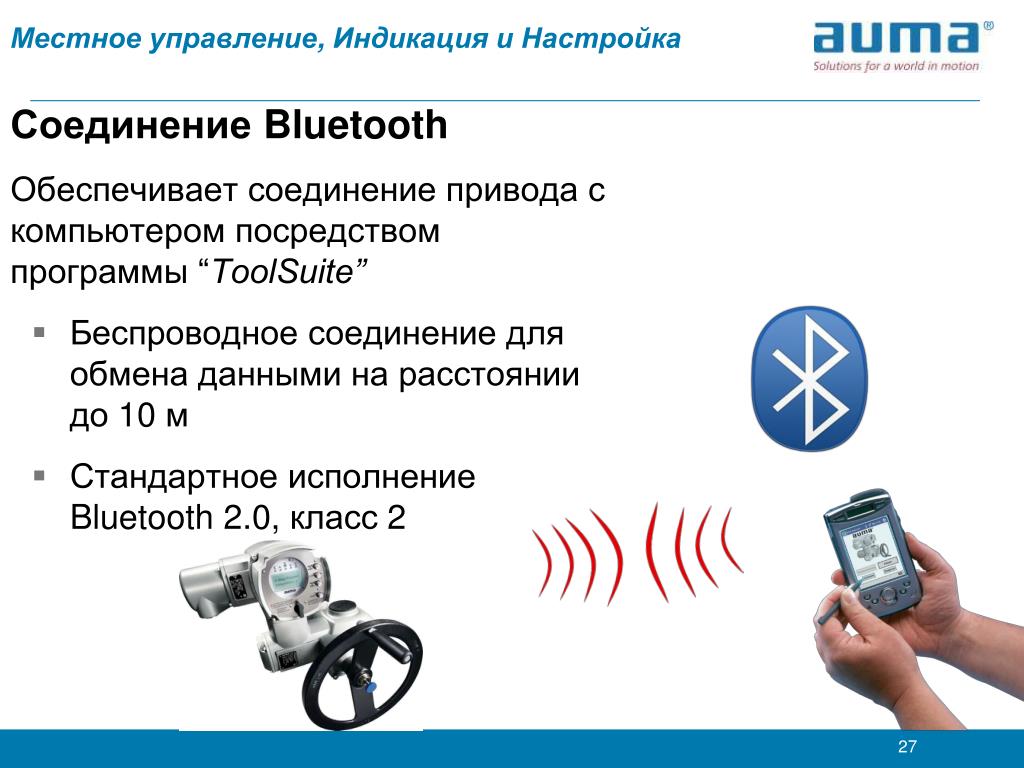

Соединение Bluetooth

Обеспечивает соединение привода с компьютером посредством программы “ToolSuite”

  • Беспроводное соединение для обмена данными на расстоянии до 10 м

  • Стандартное исполнение Bluetooth 2.0, класс 2


4305049

Возможности самомониторинга

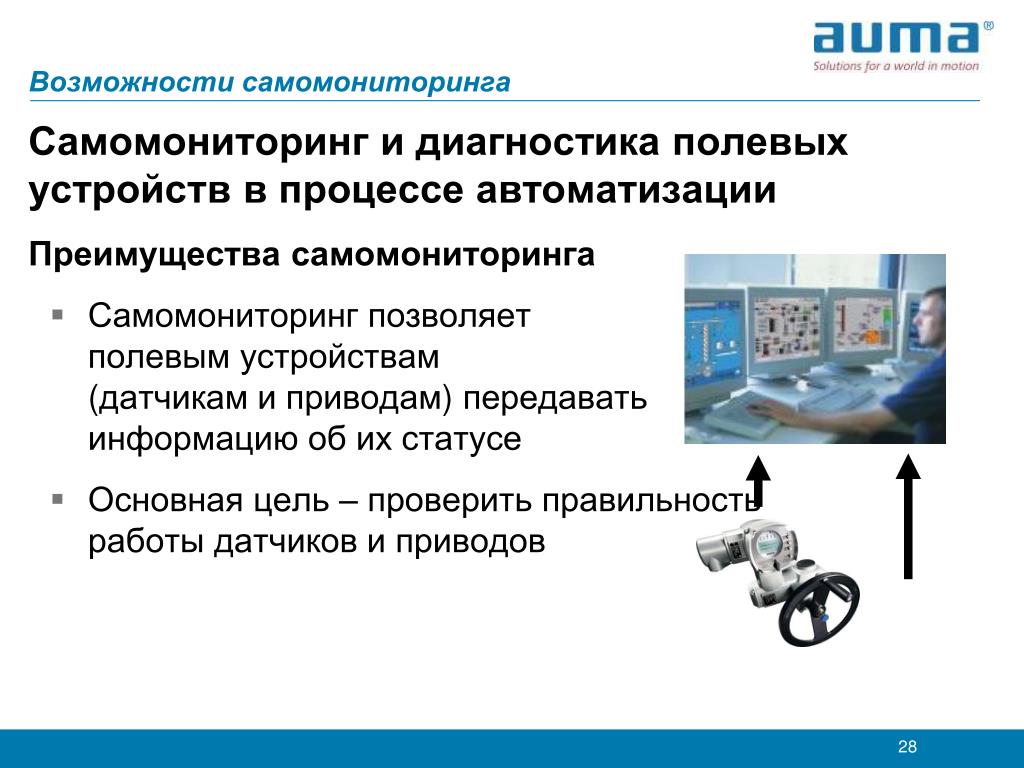

Самомониторинг и диагностика полевых устройств в процессе автоматизации

Преимущества самомониторинга

  • Самомониторинг позволяет полевым устройствам (датчикам и приводам) передавать информацию об их статусе

  • Основная цель – проверить правильность работыдатчиков и приводов


4305049

Возможности самомониторинга

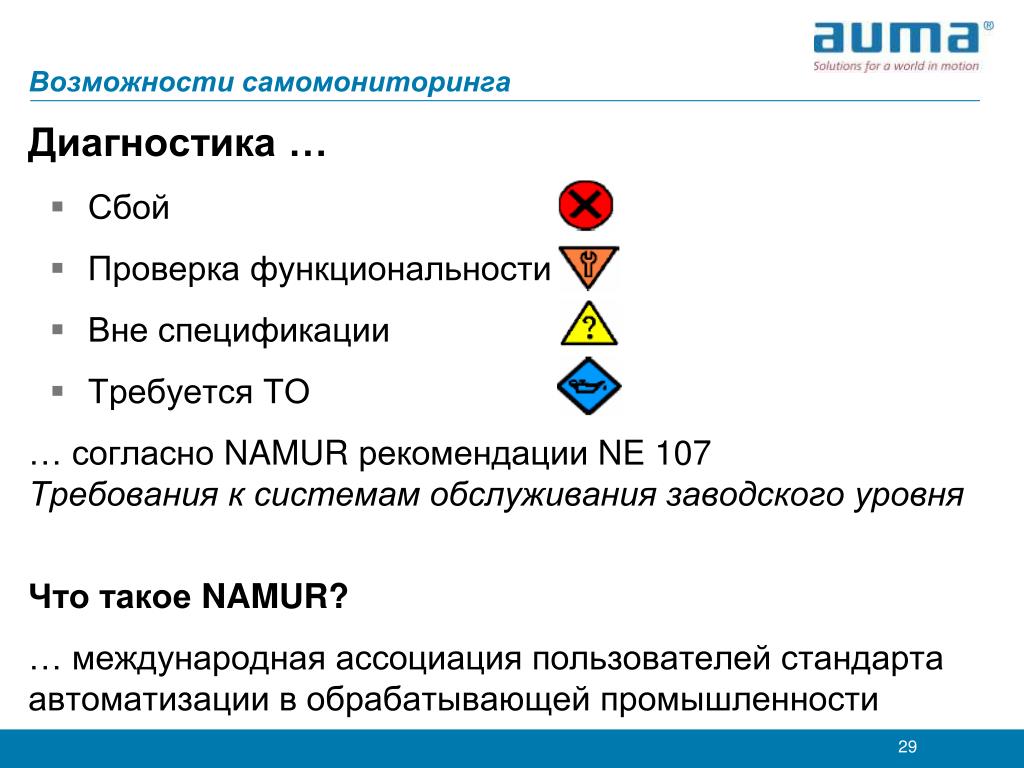

Диагностика …

  • Сбой

  • Проверка функциональности

  • Вне спецификации

  • Требуется ТО

    … согласно NAMUR рекомендации NE 107Требования к системам обслуживания заводского уровня

    Что такое NAMUR?

    … международная ассоциация пользователей стандарта автоматизации в обрабатывающей промышленности


4305049

Возможности самомониторинга

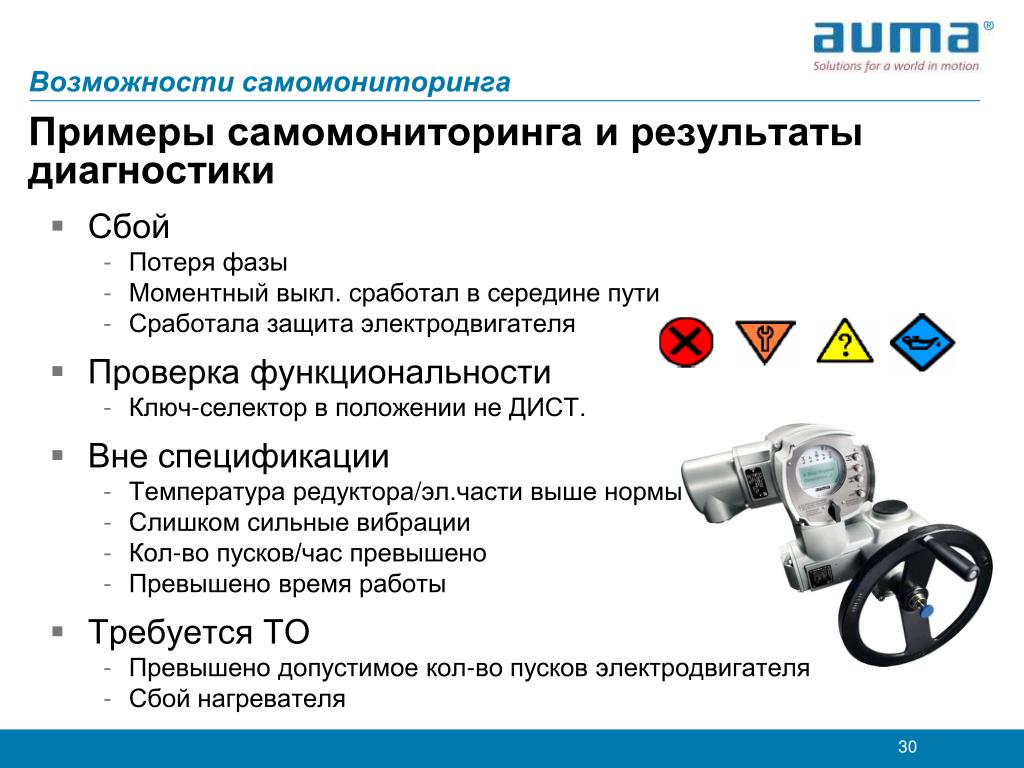

Примеры самомониторинга и результаты диагностики

  • Сбой

    • Потеря фазы

    • Моментный выкл. сработал в середине пути

    • Сработала защита электродвигателя

  • Проверка функциональности

    • Ключ-селектор в положении не ДИСТ.

  • Вне спецификации

    • Температура редуктора/эл.части выше нормы

    • Слишком сильные вибрации

    • Кол-во пусков/час превышено

    • Превышено время работы

  • Требуется ТО

    • Превышено допустимое кол-во пусков электродвигателя

    • Сбой нагревателя


4305049

Контакты

Офис в г. Атырау

Ул. Ауэзова 78 “б” офис 306, 307

тел./факс: + 7 7122 454602, 454597

e-mail:[email protected]

Представительство в г. Алматы

Ул. Шевченко/ Родостовца, д.165 «б»/72 «г», офис 220

Тел +7 727 323 63 77

ТОО «Арматурный Центр»

www.auma.com
