Presentation Transcript


3304487

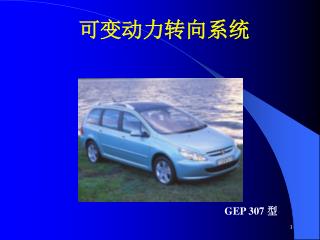

可变动力转向系统

GEP 307 型


3304487

与DAV 607相DAV 307的特性

出现可变电子泵组(GEP)

 考虑了方向盘的转动速度


3304487

GEP 307的说明图


3304487

1

2

3

307方向介绍

它由以下零件构成:

1: 转向柱

2: 方向机(整体式油缸)

3: GEP


3304487

分配阀

a : 小齿轮

b : 外套

c : 转片

d : 机械制动

e : 拧在一起的接线柱

f : 阀体


3304487

分配阀

作用:

 建立辅助压力

 把压力向相关的起重器室内引导

 向起重器室内供油


3304487

a

机械连接

e

c

分配阀


3304487

运行

GEP 307液压系统的运行

1: 分配阀

2: 小齿轮

3: 齿条

4: 储液罐

5: 齿轮泵

6: 限压阀


3304487

分配阀

 右转向


3304487

分配阀

 转向运行


3304487

阀的规则2L/分钟, 45 °C

液体油总数

压力 Bars

停车范围

最小

正常

最大

道路转弯范围

加速时修正的轨迹范围

Couple en m.DaN

分配阀


3304487

f

a

h

b

c

d

e

g

i

电子泵组

 组成


3304487

方向电动泵组

 电泵

 最大转速: 4900 转/分钟

 集成霍尔效应传感器


3304487

电子泵组

 计算机

它包含:

 包括一部分电子系统, 该电子系统拥有小型压缩机和一个自动诊断设施

 一个温度传感器


3304487

限压阀

方向电动泵组

 齿轮泵


3304487

GEP的运行

由GEP提供的油的流量由方向盘的速度和车的速度来牵引

Q GEP = Q车速 + Q方向盘的速度


3304487

流量用 升/分钟表示

速度用 Km/h来表示

GEP的运行

 车辆速度油的流量 : Q待命


3304487

车辆速度油的流量

方向盘的速度 用 °/s

来表示

GEP的运行

 按照方向盘的速度 : Q方向盘的速度


3304487

流量用 升/分钟表示

正好是方向盘速度需要的流量

QSTANDBY

速度用 Km/h来表示

GEP的运行

按照车辆速度Q GEP的流量发展状况

方向盘速度

方向盘速度

方向盘速度

方向盘速度


3304487

发动机旋转的速度 GEP 用转/来表示

5000

500

温度 (°C)

115

130

按照温度来看的发动机旋转的速度发展

如果温度达到 130 °C, GEP 停止.


3304487

驾驶员意图

方向盘角度传感器

方向盘

电池ET + APC(点火后)

GEP

齿条

车辆速度

分配阀

诊断接口

发电机旋转

方向机

GEP电机

计算机

前驱动/轮

机械传动

液压线路

电控线路

助动方向运行概要


3304487

GEP的运行

 方向盘角度传感器

按照设备有两种类型的传感器是必须的:

 如果是配备了ABS系统的

车辆, 必须有霍尔效应传感器

 如果是配备了ESP 系统的车辆, 必须有磁阻类型的传感器


3304487

a: 传感器b: 储荷电极 (120 极)

方向盘角度传感器

 霍尔效应类型, ABS系统

方向盘角度的测量范围: -901° ; +901°

驱动最大速度: 2000°/s (碰撞)

方向盘角度的测量范围: 0 ; 1200°/s


3304487

C63齿主要轮

d42齿的轮

e: d39齿的轮

f: 磁铁

g: 测量部件

方向盘角度传感器

 磁阻类型 ESP系统


3304487

方向盘角度传感器

磁阻类型 ESP系统

方向盘角度测量范围: -780° ; +780°

最大牵引速度: 2000°/s (撞击)

方向盘角度测量范围: -1016°/s ; +1016°/s (带旋转方向)


3304487

方向盘角度传感器

磁阻类型 ESP系统

注意:每次介入之后必须有方向盘零校正


3304487

方向盘角度 = 1,5° ± 0,5°

方向盘角度传感器

 S1 et S2信号的介绍

改变旋转方向

方向盘角度

方向盘角度

时间方向方向盘

的转动

三角方向的方向盘

的转动


3304487

方向盘角度 = 1,5° ± 0,5°

方向盘角度传感器

磁阻类型 ESP系统

改变旋转方向

方向盘角度

方向盘角度

时间方向方向盘的转动

三角方向方向盘的转动

逻辑状态

三角方向

时间方向


3304487

+ APC

交流发电机信号

GEP 开/关

GEP 开

GEP 关

时间

发动机旋转信息

这个信息由交流发电机提供. 这个信息有或没有+12伏电压

启动GEP

GEP 在信号消失后停止 + APC


3304487

电动泵组的发动机速度

方向盘的速度

左/右

方向盘的旋转方向

油温

电动泵组发动机电流

电动泵组发动机端电压

是/否

发动机旋转信息

车辆速度

帮助

电动泵组发动机的速度: 从0到4900转/分钟

储存

诊断

 参数测量, Diag 2000

données groupe électro-pompe


3304487

在点发动机机身后部用H标记

识别 GEP

 两种类型的 GEP 是不可少的 :

  • 正常动力: 最大压力 100 b

  • 高动力: 最大压力 110 b


3304487

结束

问题
