  1. 补充内容：印前设备介绍 信息工程系

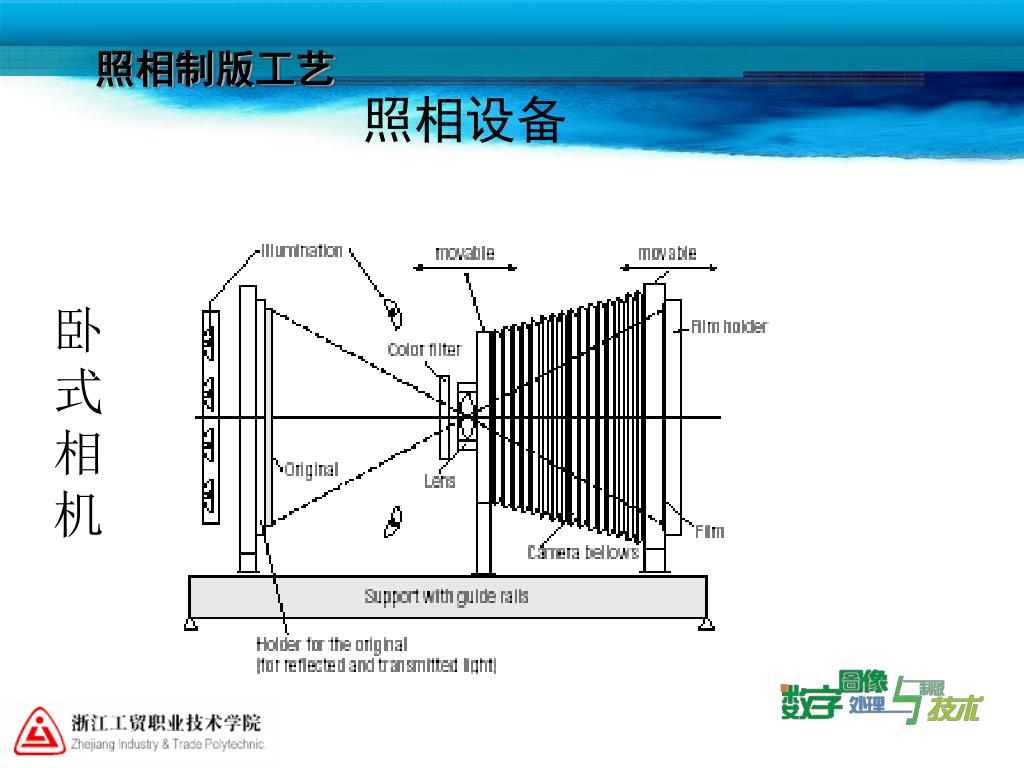

  2. 照相制版工艺照相设备 卧 式 相 机

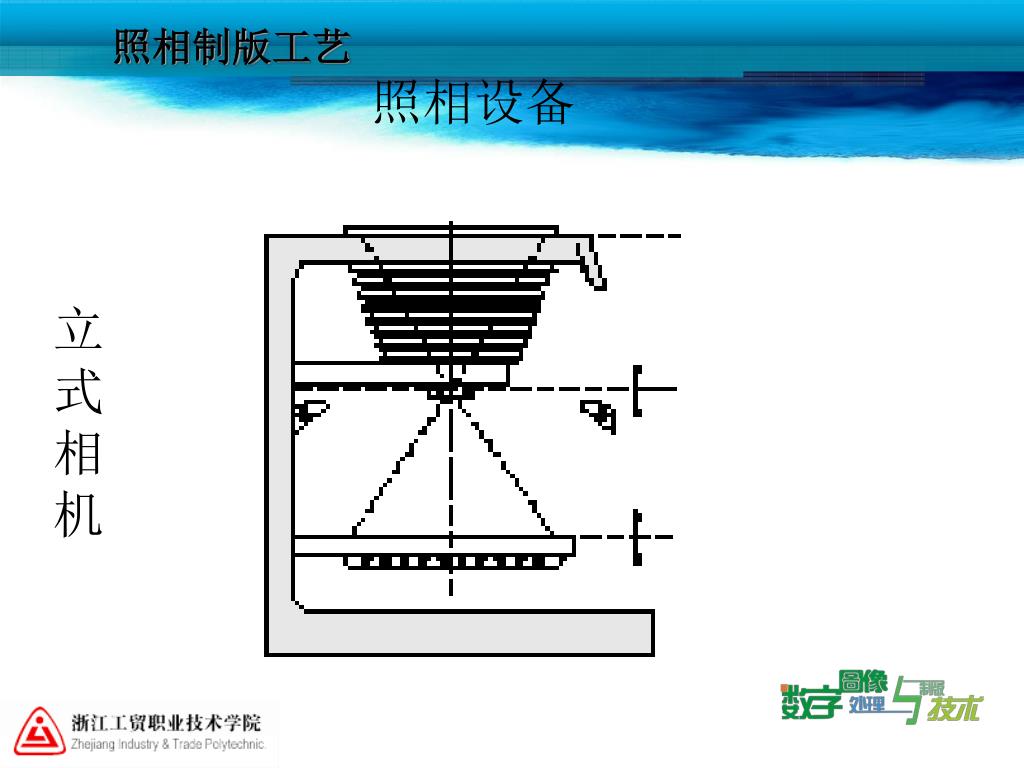

  3. 照相制版工艺照相设备 立 式 相 机

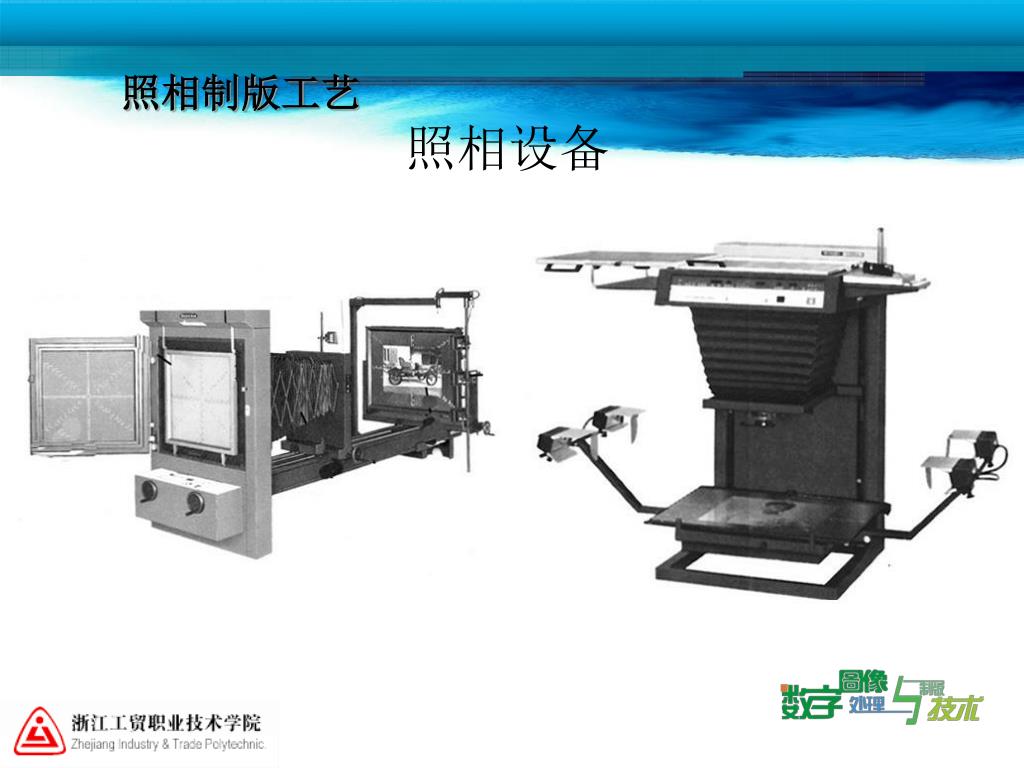

  4. 照相制版工艺照相设备

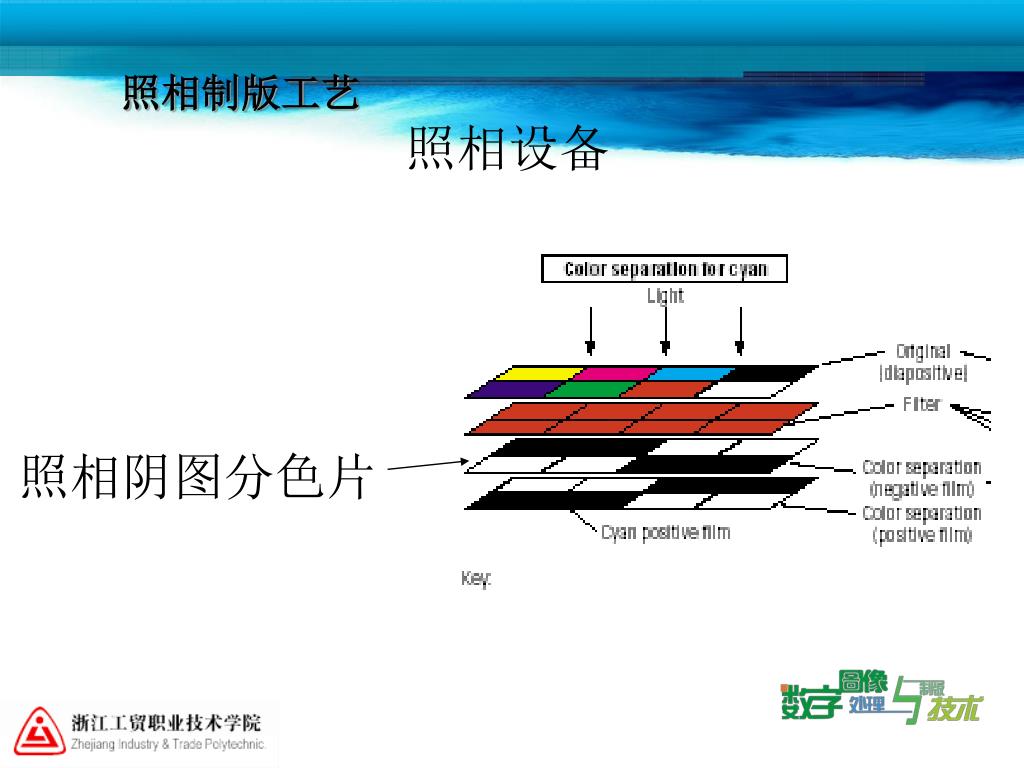

  5. 照相制版工艺照相设备 照相阴图分色片

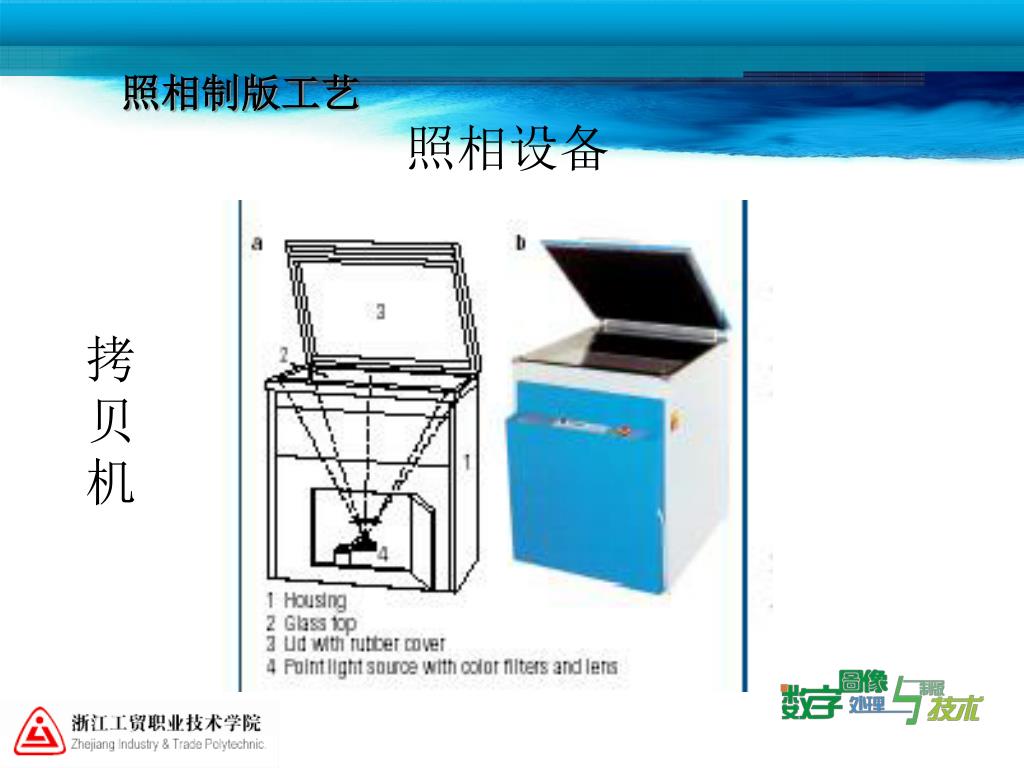

  6. 照相制版工艺照相设备 拷 贝 机

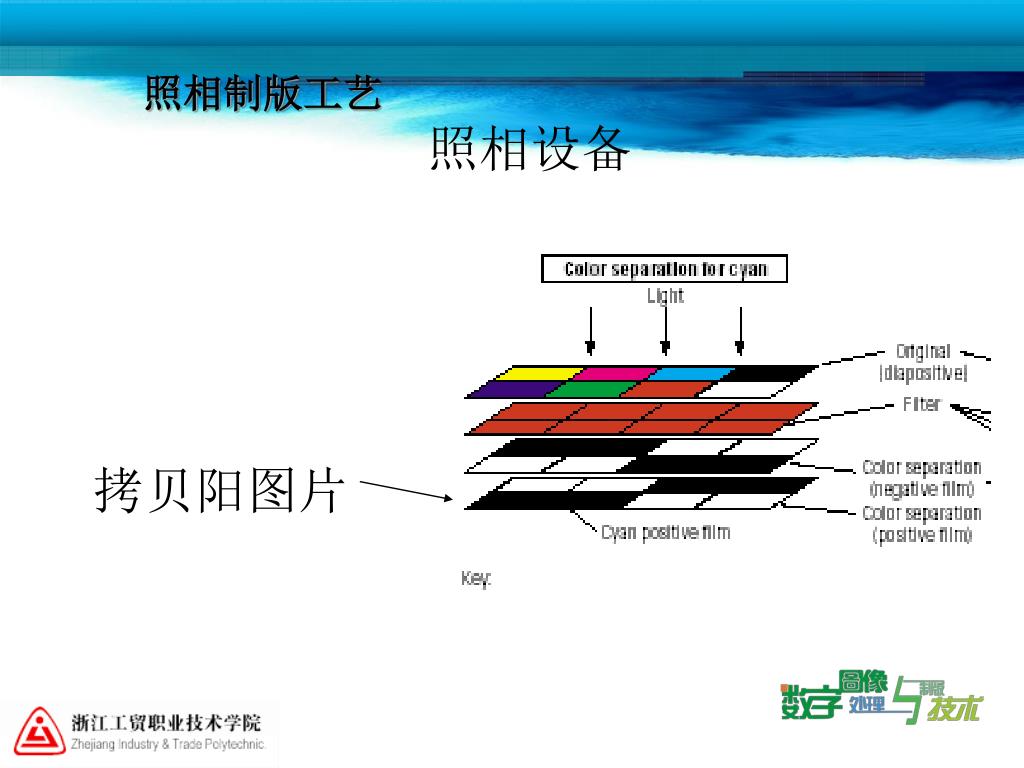

  7. 照相制版工艺照相设备 拷贝阳图片

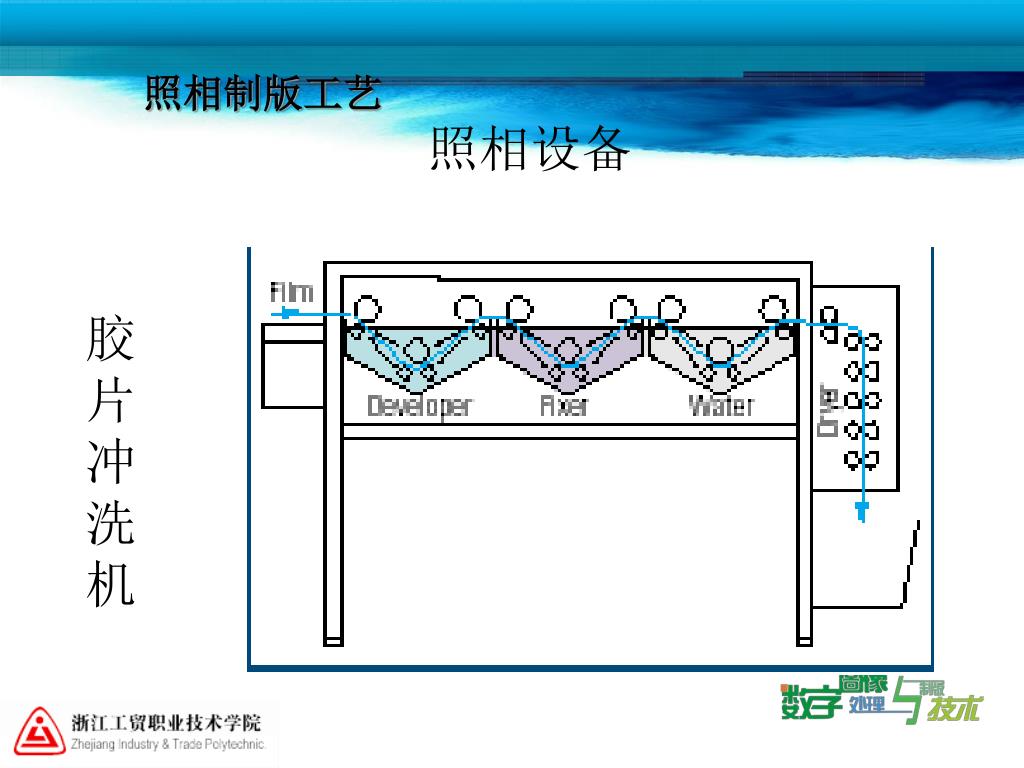

  8. 照相制版工艺照相设备 胶 片 冲 洗 机

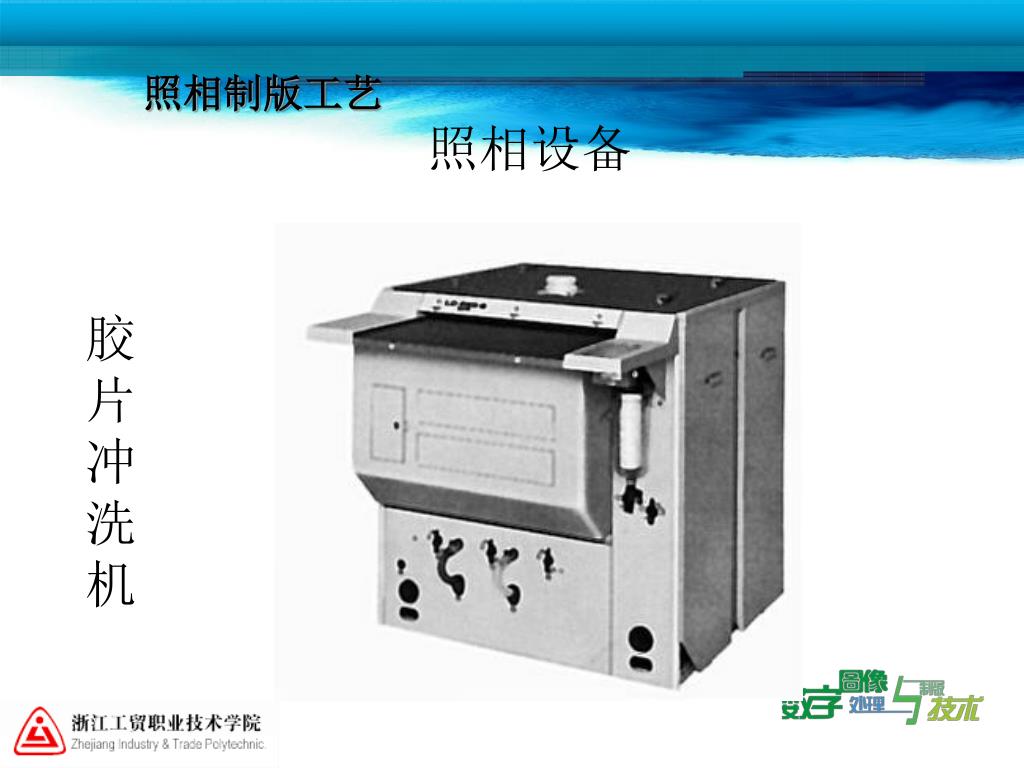

  9. 照相制版工艺照相设备 胶 片 冲 洗 机

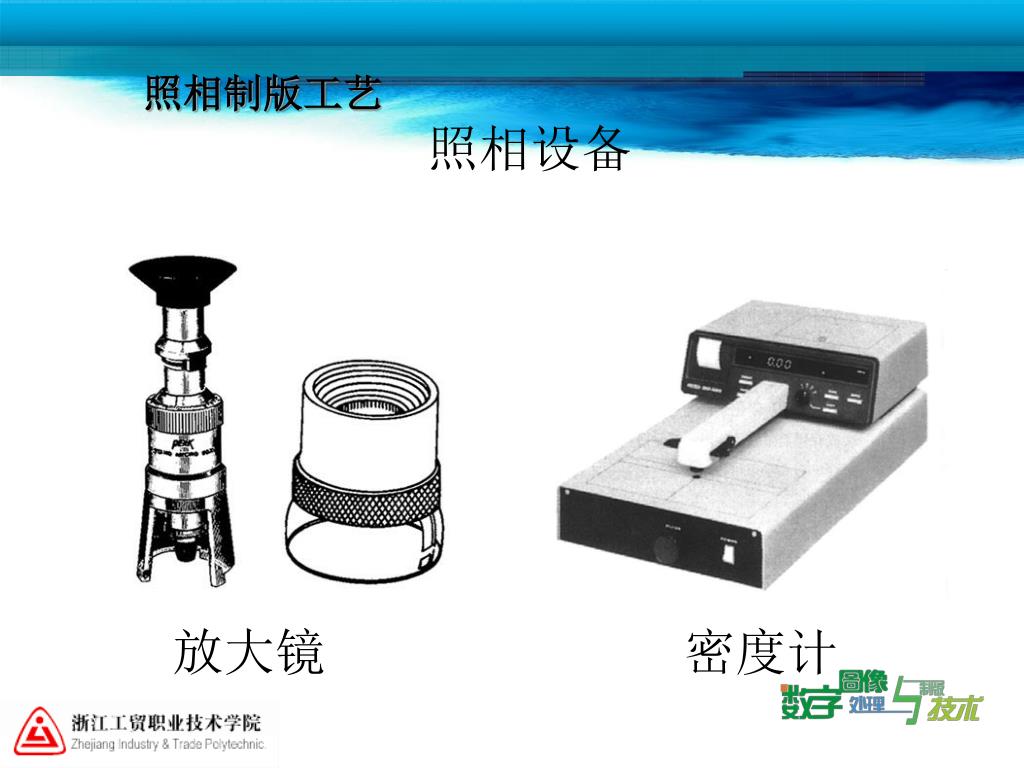

  10. 照相制版工艺照相设备 放大镜 密度计

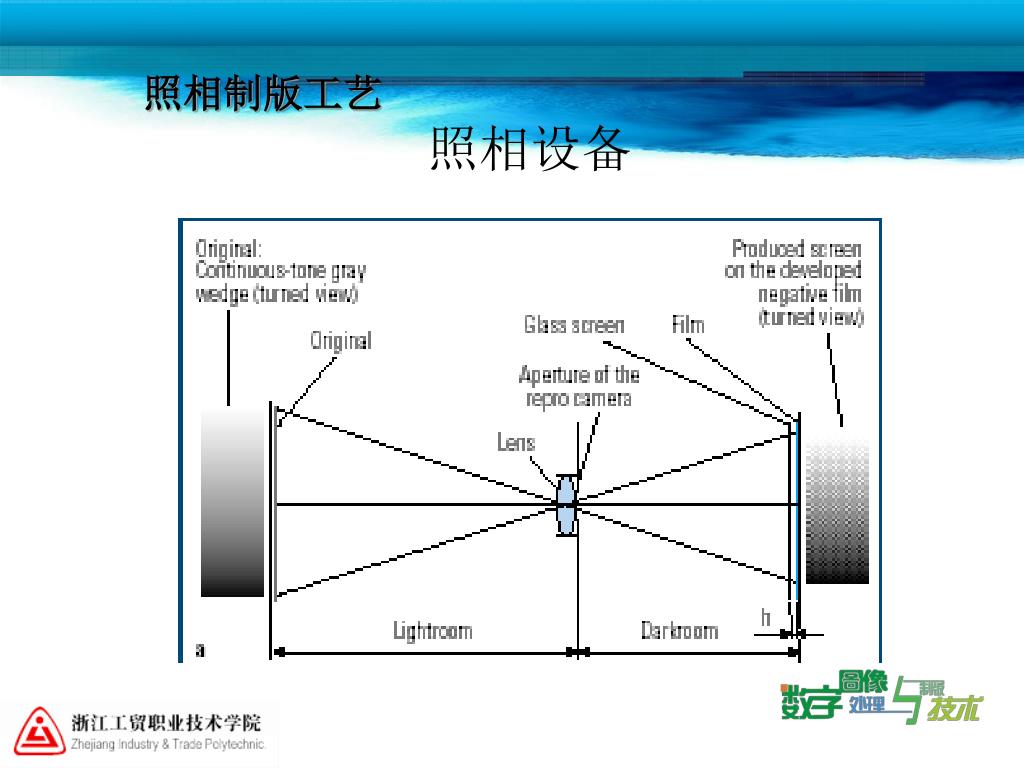

  11. 照相制版工艺照相设备

  12. 照相制版工艺照相设备 照 相 阴 图 片 拷 贝 阳 图 片

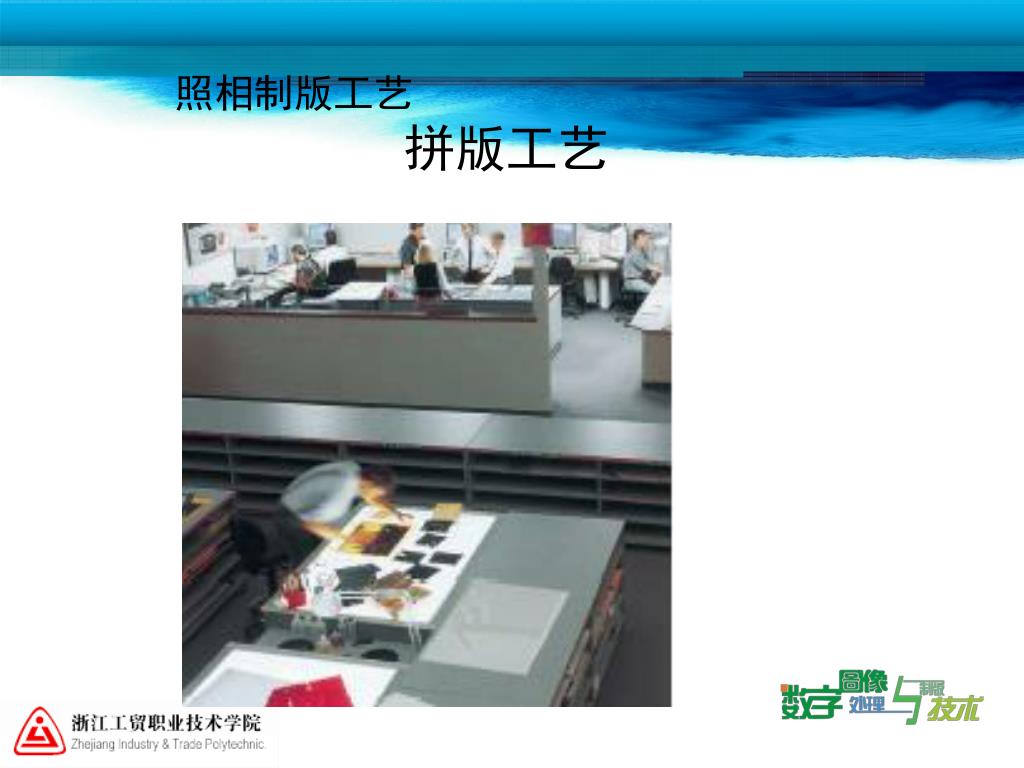

  13. 照相制版工艺 拼版工艺

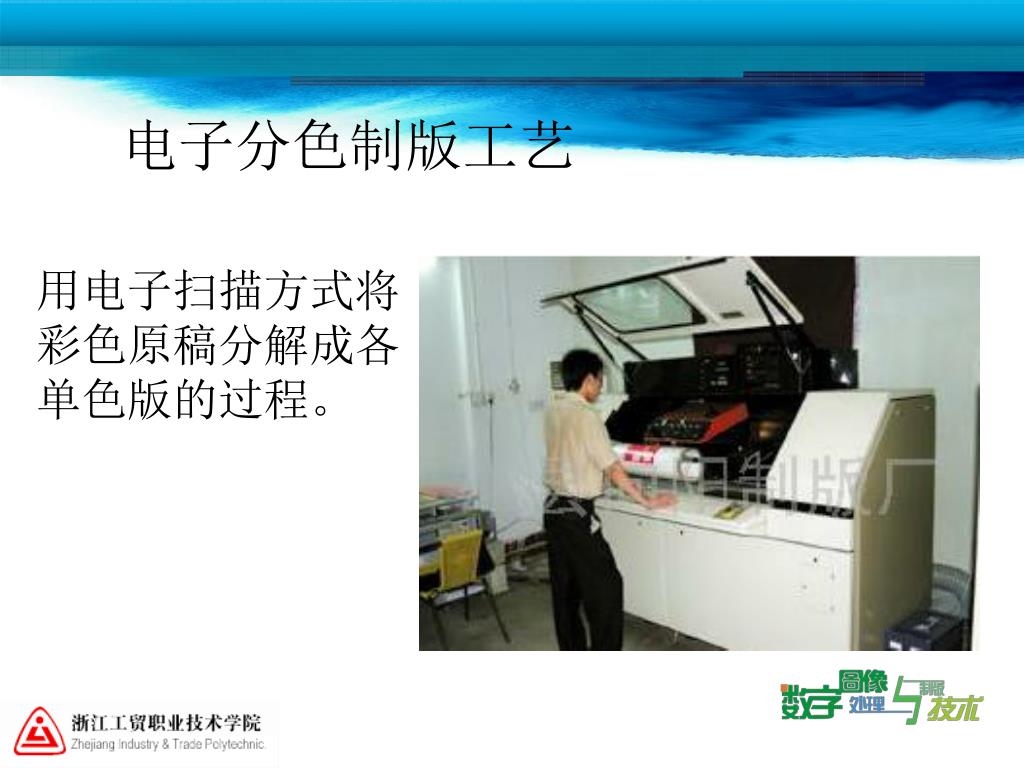

  14. 电子分色制版工艺 用电子扫描方式将 彩色原稿分解成各 单色版的过程。

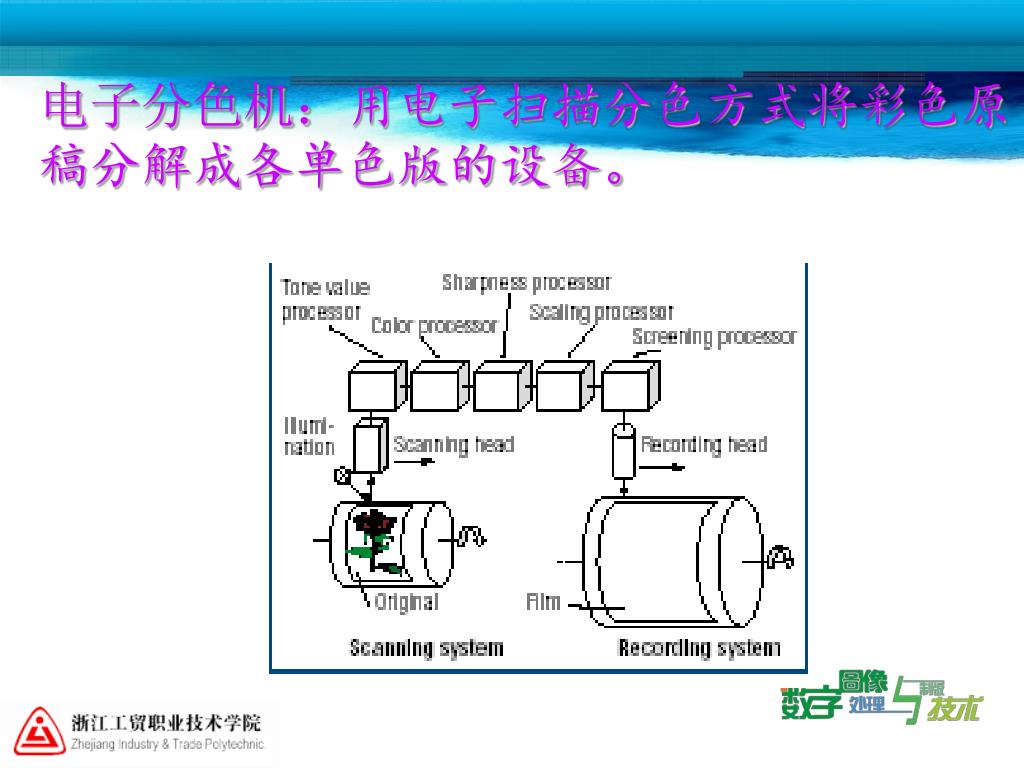

  15. 电子分色机：用电子扫描分色方式将彩色原稿分解成各单色版的设备。电子分色机：用电子扫描分色方式将彩色原稿分解成各单色版的设备。

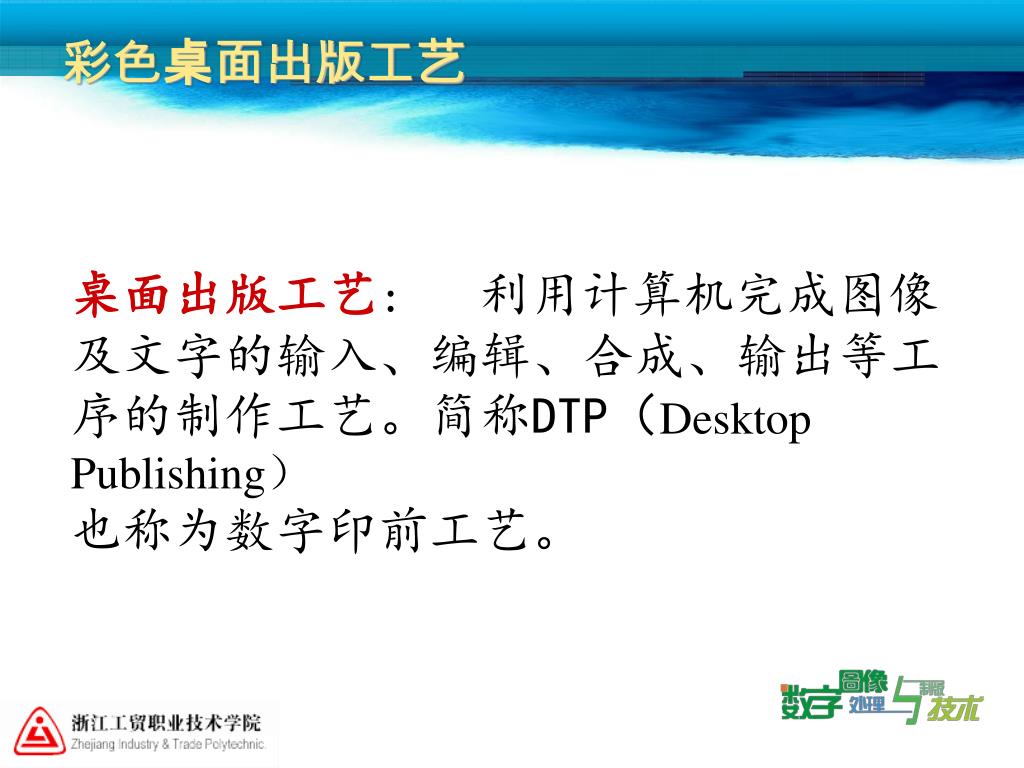

  16. 彩色桌面出版工艺 桌面出版工艺:利用计算机完成图像及文字的输入、编辑、合成、输出等工序的制作工艺。简称DTP（Desktop Publishing） 也称为数字印前工艺。

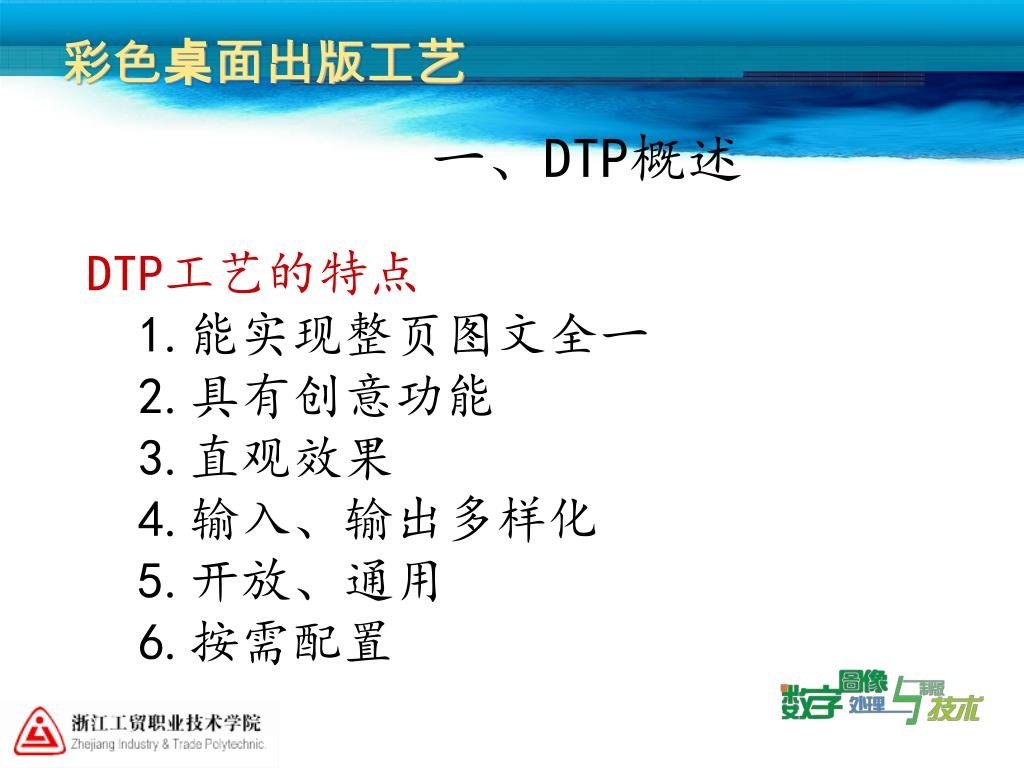

  17. 彩色桌面出版工艺 一、DTP概述 DTP工艺的特点 1.能实现整页图文全一 2.具有创意功能 3.直观效果 4.输入、输出多样化 5.开放、通用 6.按需配置

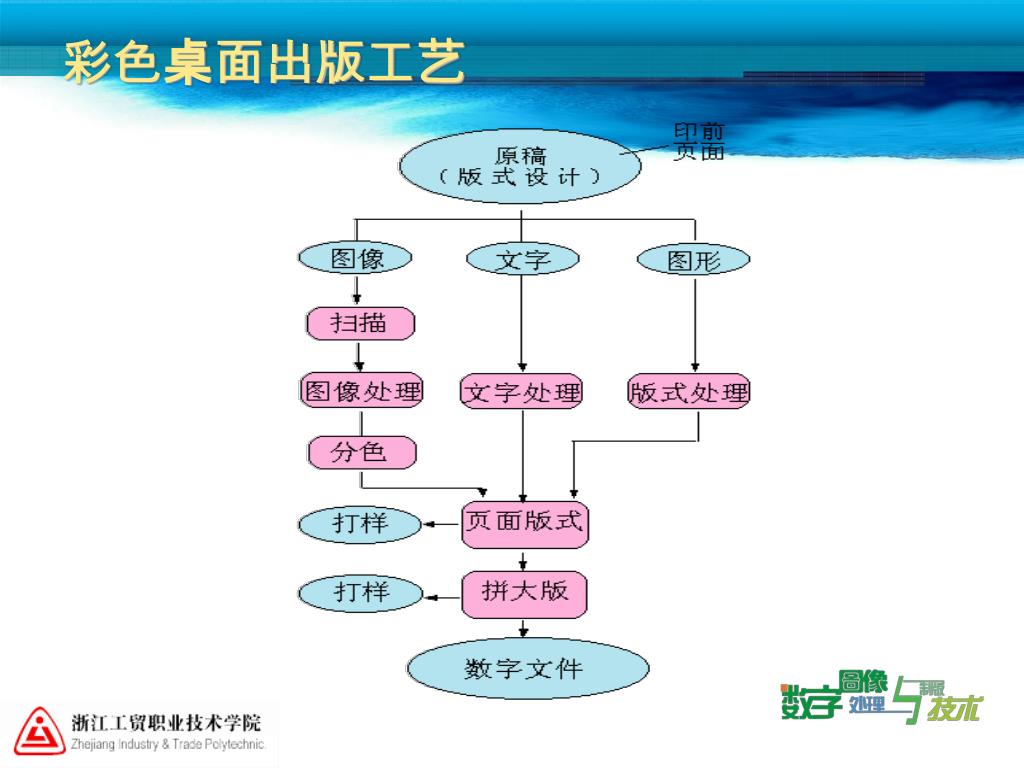

  18. 彩色桌面出版工艺

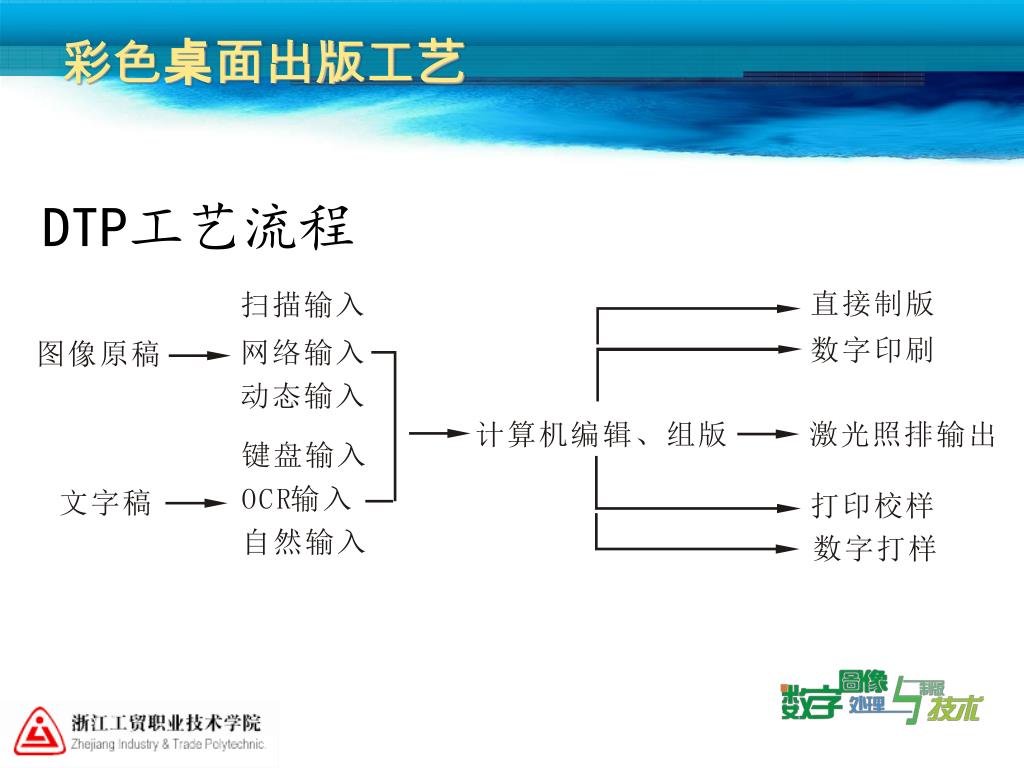

  19. 彩色桌面出版工艺 DTP工艺流程

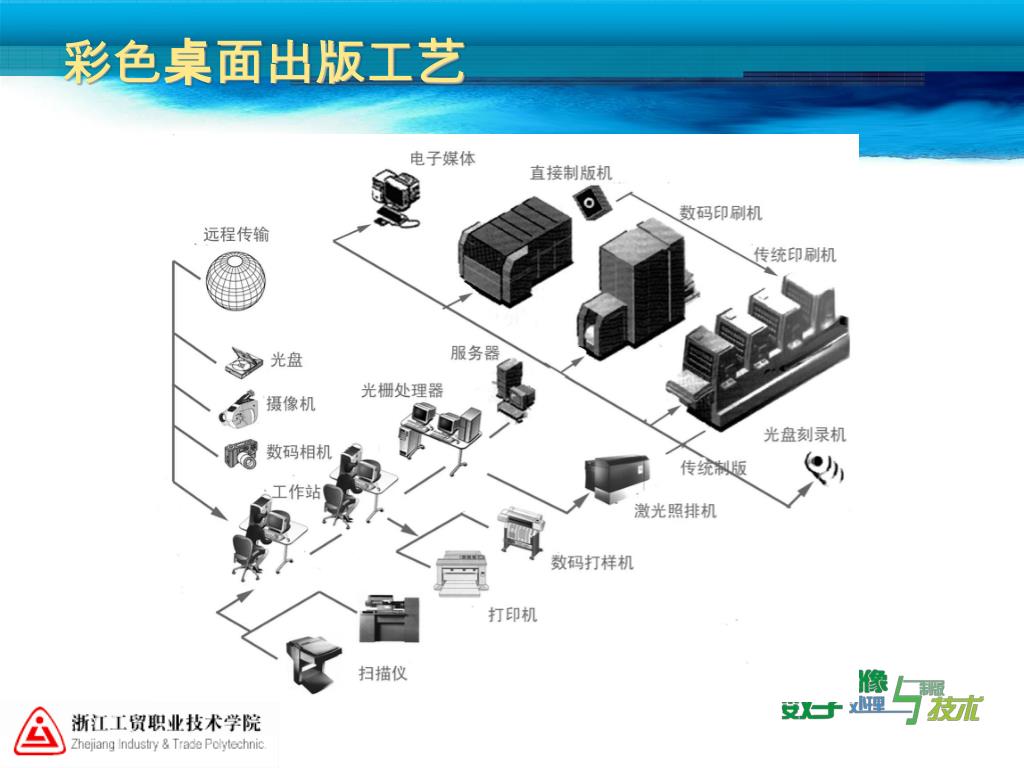

  20. 彩色桌面出版工艺

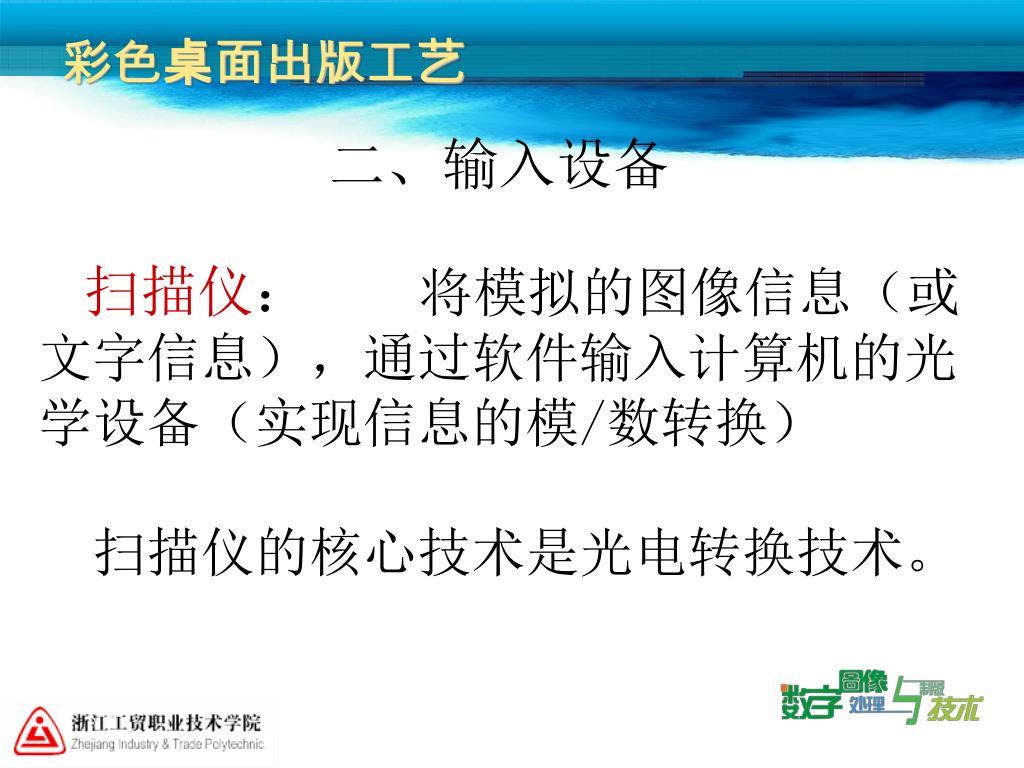

  21. 彩色桌面出版工艺 二、输入设备 • 扫描仪： 将模拟的图像信息（或文字信息），通过软件输入计算机的光学设备（实现信息的模/数转换） 扫描仪的核心技术是光电转换技术。

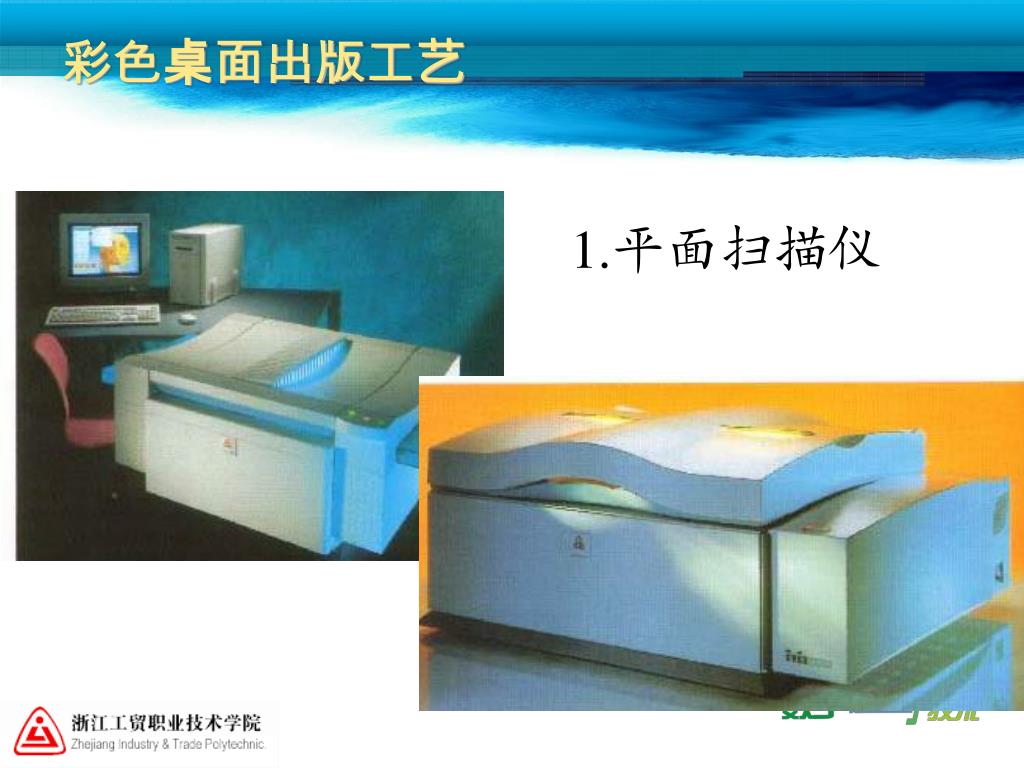

  22. 彩色桌面出版工艺 1.平面扫描仪

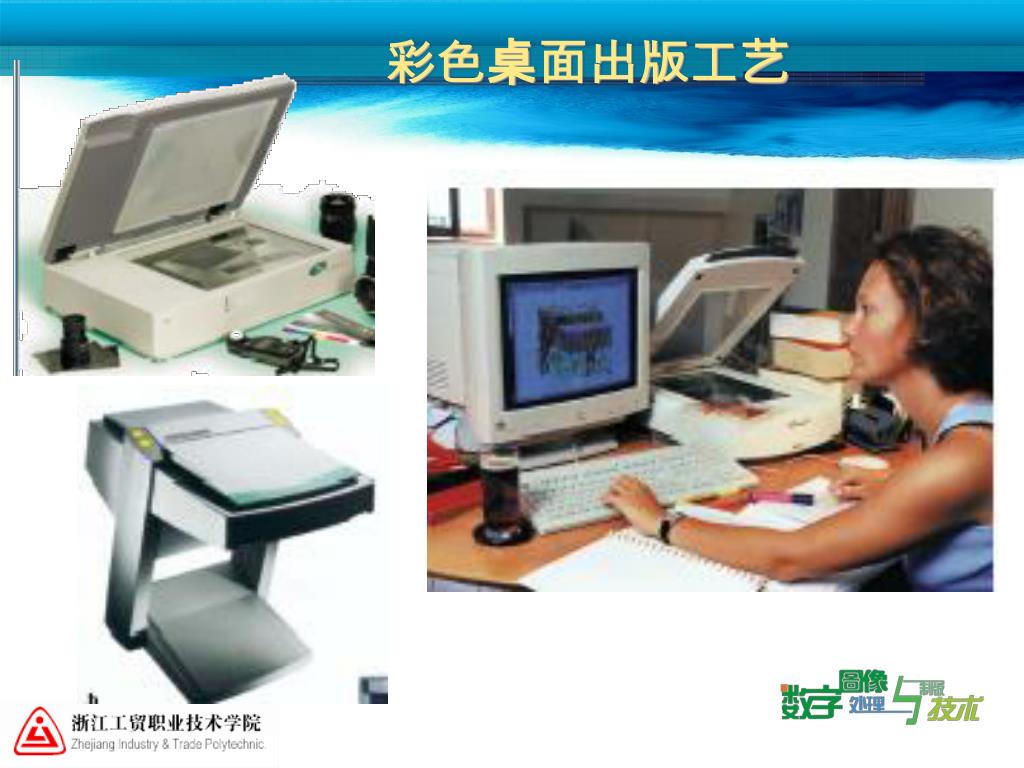

  23. 彩色桌面出版工艺

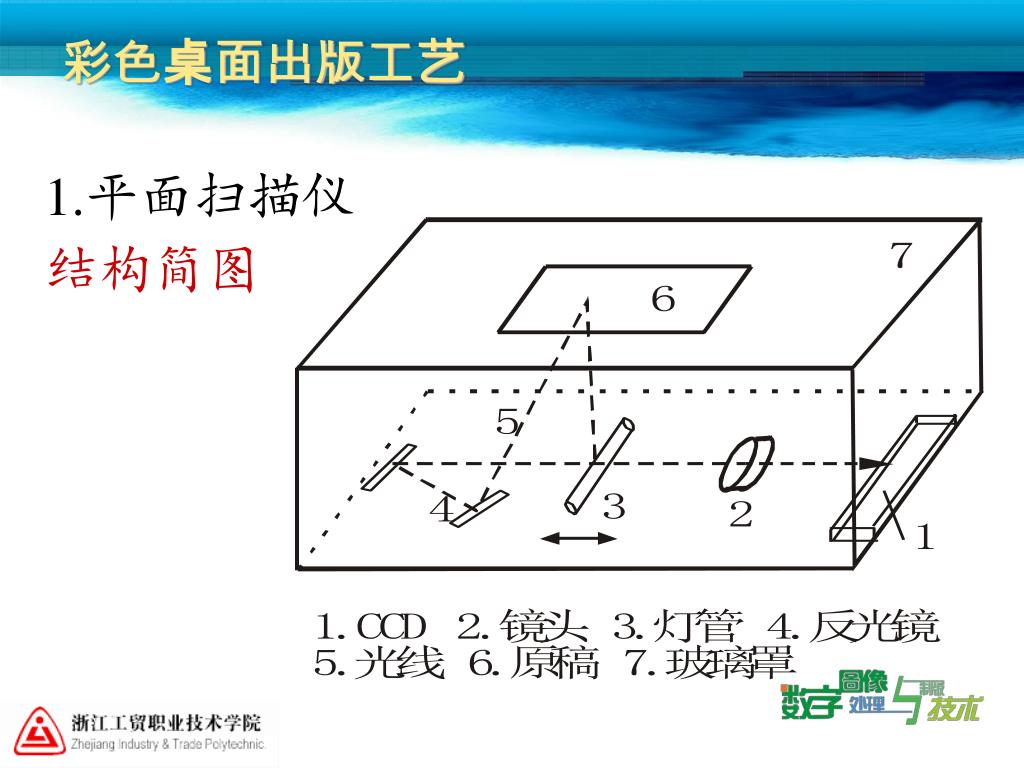

  24. 彩色桌面出版工艺 1.平面扫描仪 结构简图

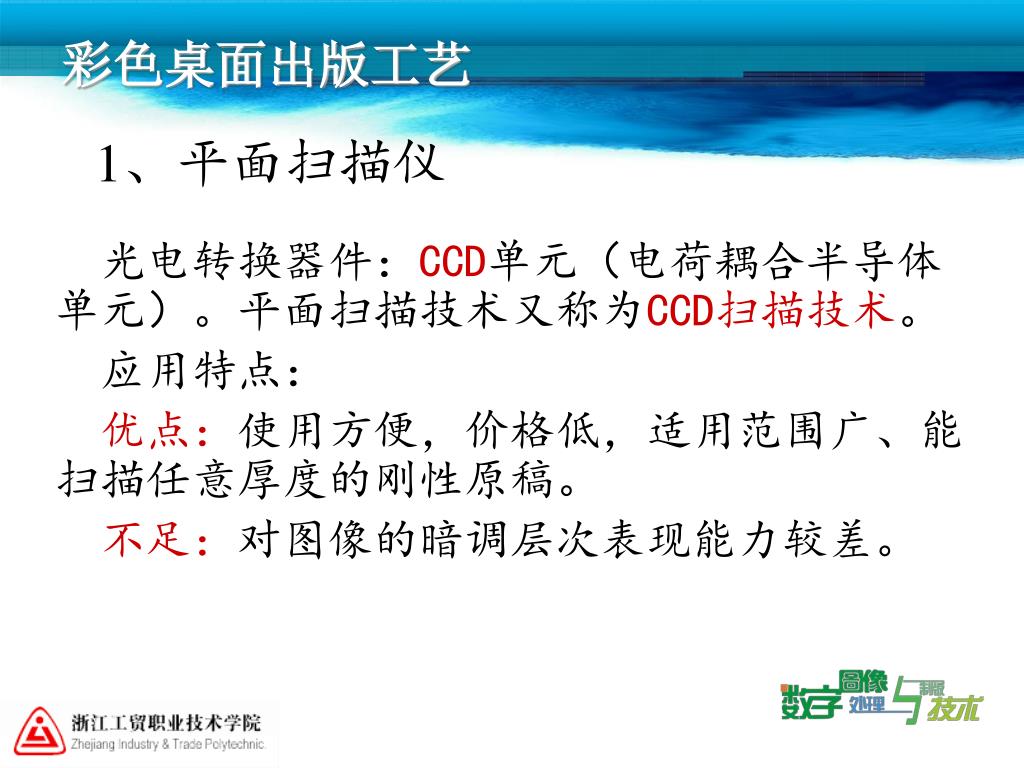

  25. 彩色桌面出版工艺 1、平面扫描仪 光电转换器件：CCD单元（电荷耦合半导体单元）。平面扫描技术又称为CCD扫描技术。 应用特点： 优点：使用方便，价格低，适用范围广、能扫描任意厚度的刚性原稿。 不足：对图像的暗调层次表现能力较差。

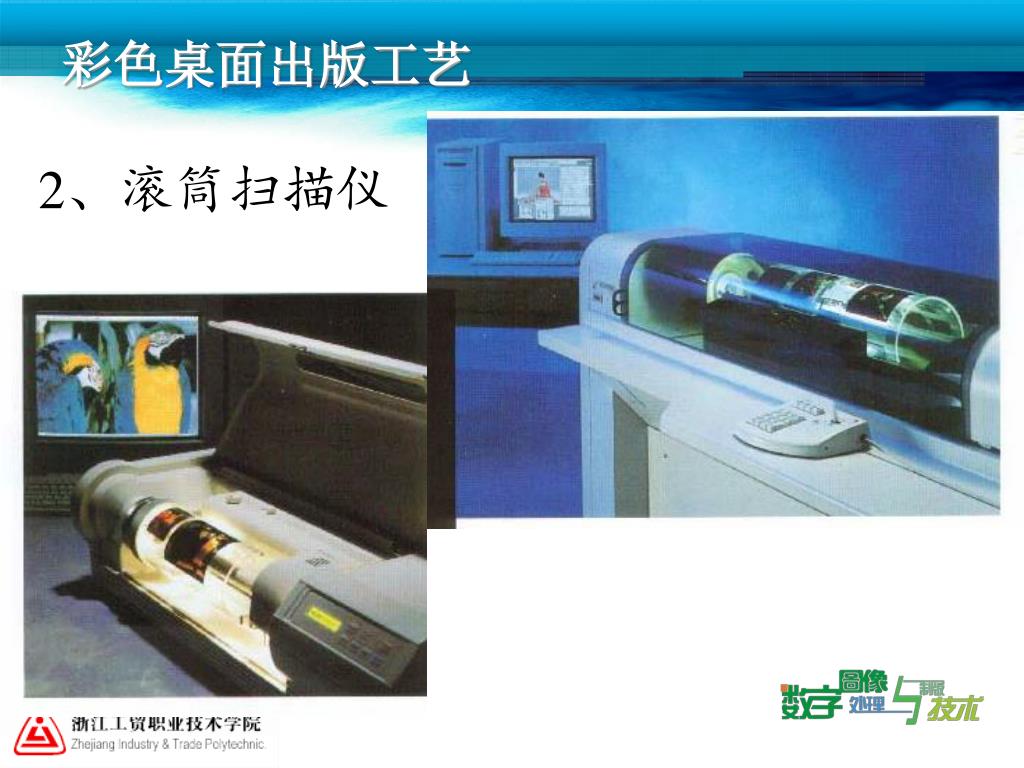

  26. 彩色桌面出版工艺 2、滚筒扫描仪

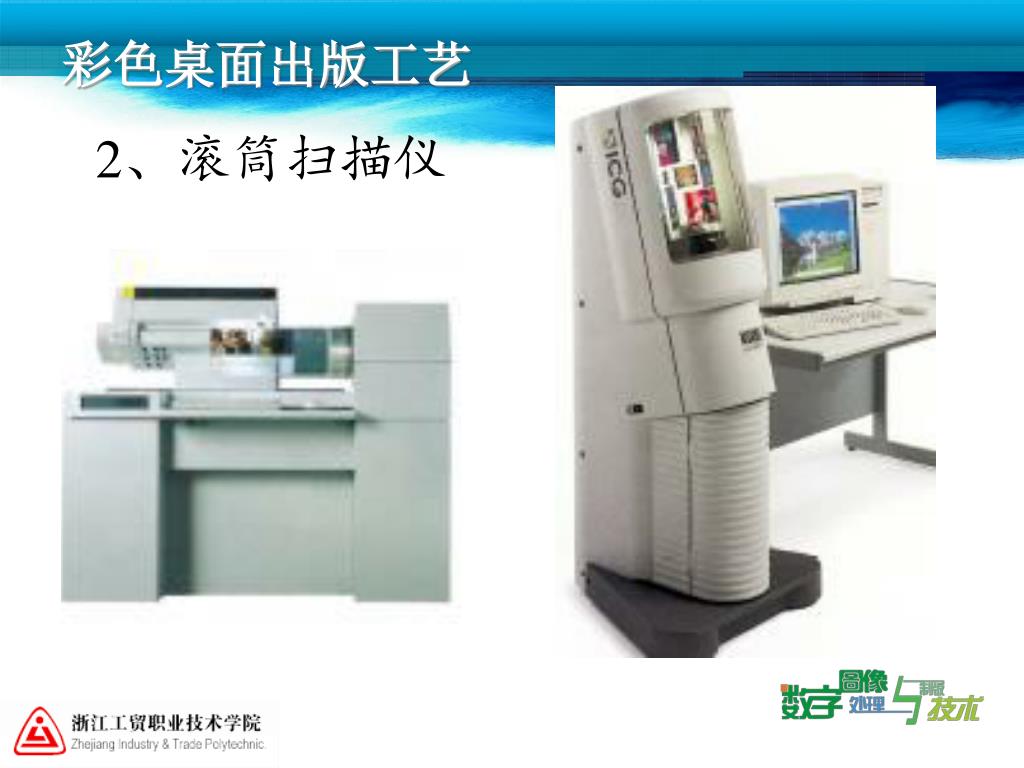

  27. 彩色桌面出版工艺 2、滚筒扫描仪

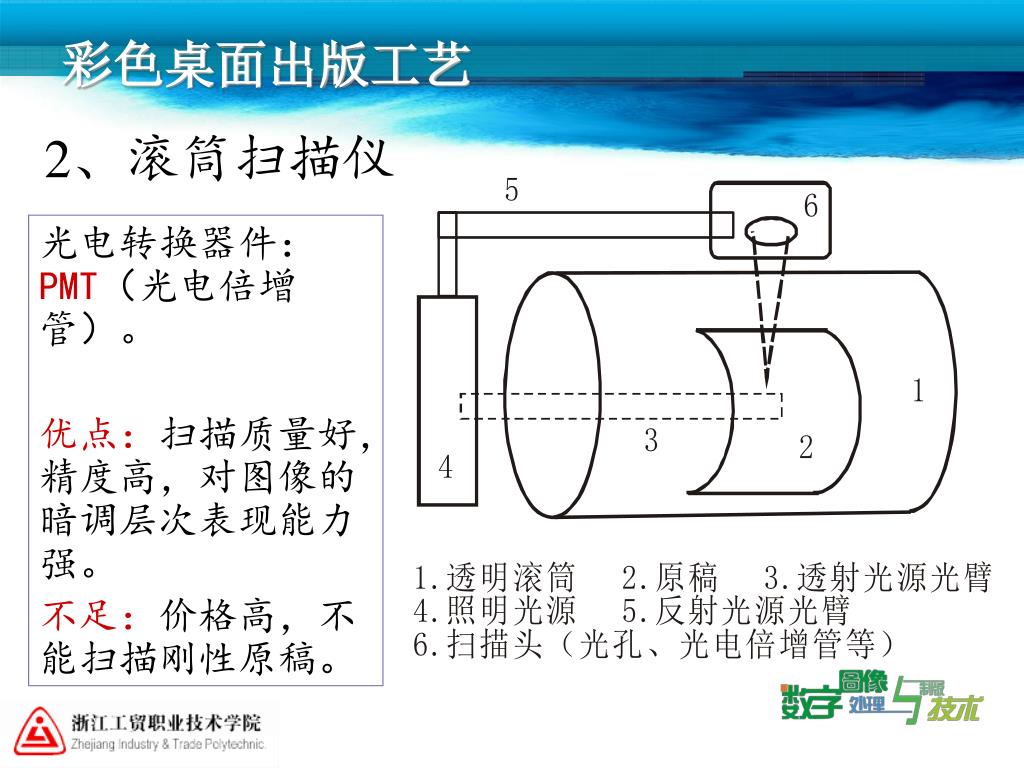

  28. 彩色桌面出版工艺 2、滚筒扫描仪 光电转换器件：PMT（光电倍增管）。 优点：扫描质量好，精度高，对图像的暗调层次表现能力强。 不足：价格高，不能扫描刚性原稿。

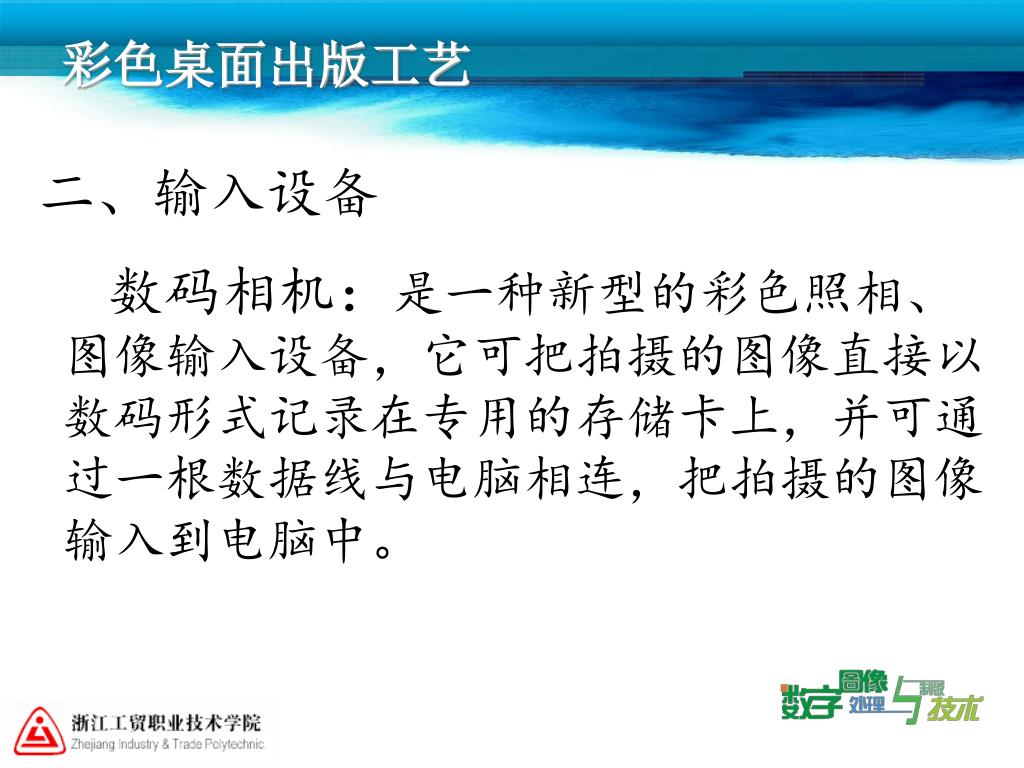

  29. 彩色桌面出版工艺 二、输入设备 • 数码相机：是一种新型的彩色照相、图像输入设备，它可把拍摄的图像直接以数码形式记录在专用的存储卡上，并可通过一根数据线与电脑相连，把拍摄的图像输入到电脑中。

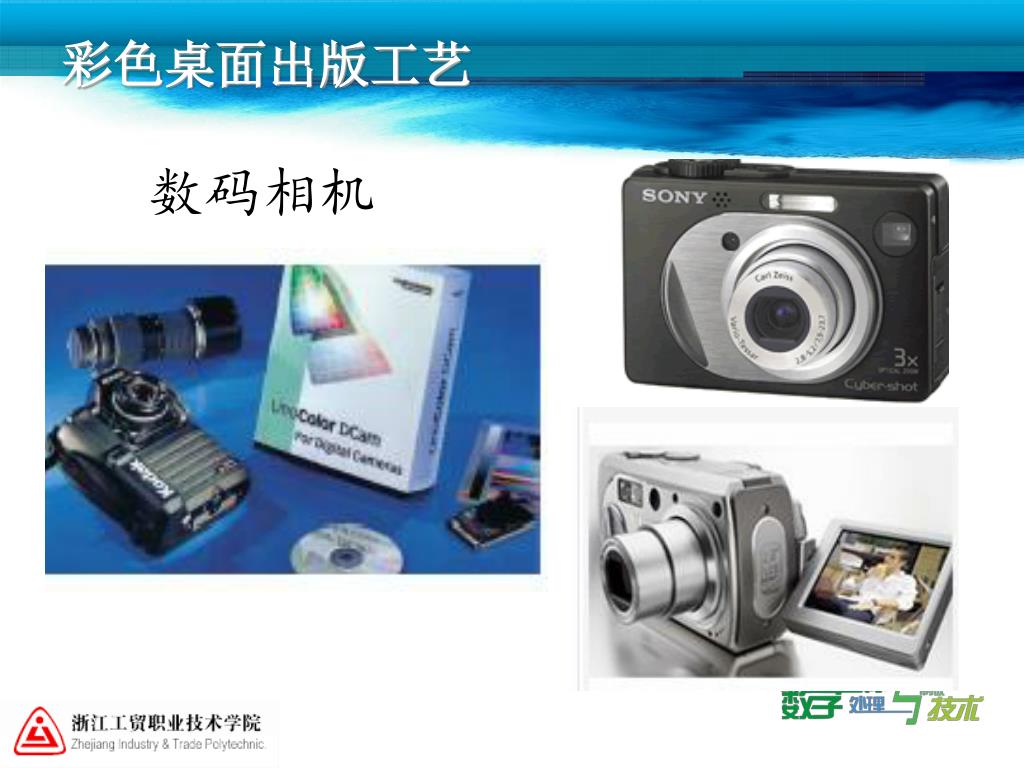

  30. 彩色桌面出版工艺 • 数码相机

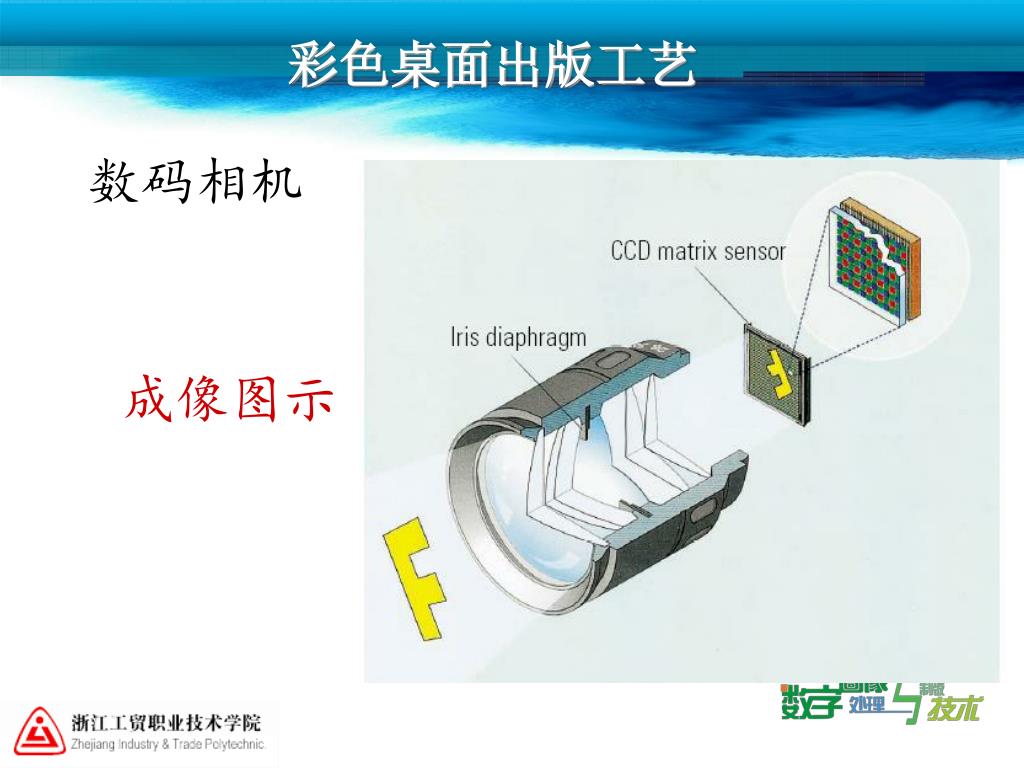

  31. 彩色桌面出版工艺 • 数码相机 成像图示

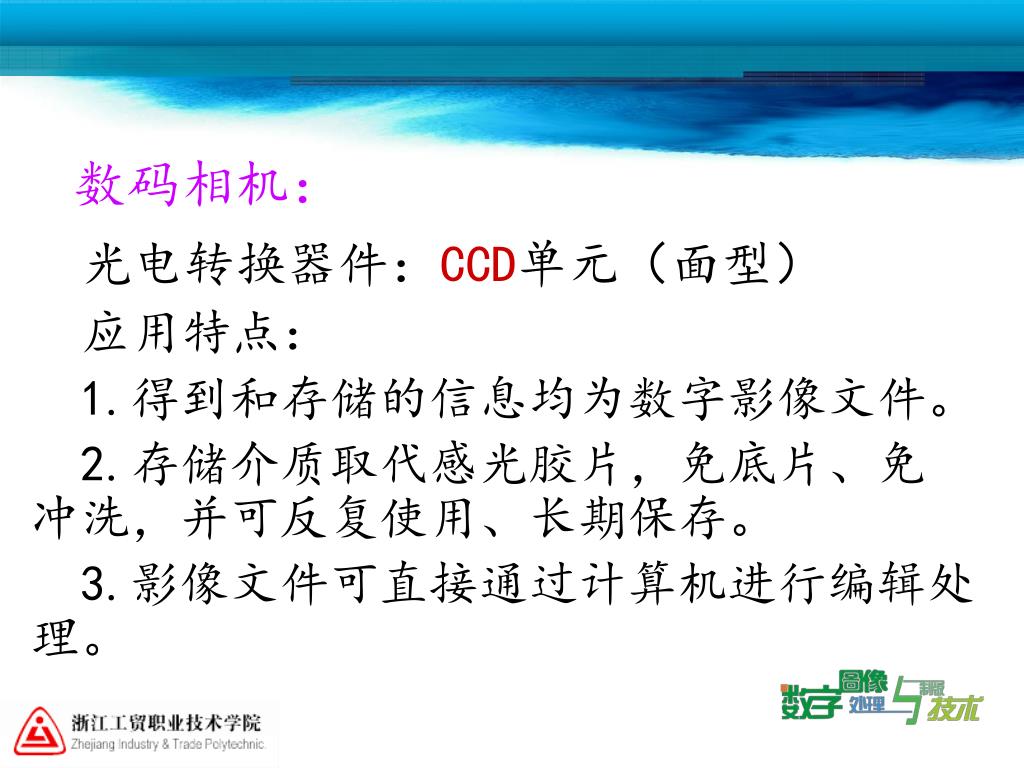

  32. 数码相机： 光电转换器件：CCD单元（面型） 应用特点： 1.得到和存储的信息均为数字影像文件。 2.存储介质取代感光胶片，免底片、免 冲洗，并可反复使用、长期保存。 3.影像文件可直接通过计算机进行编辑处理。

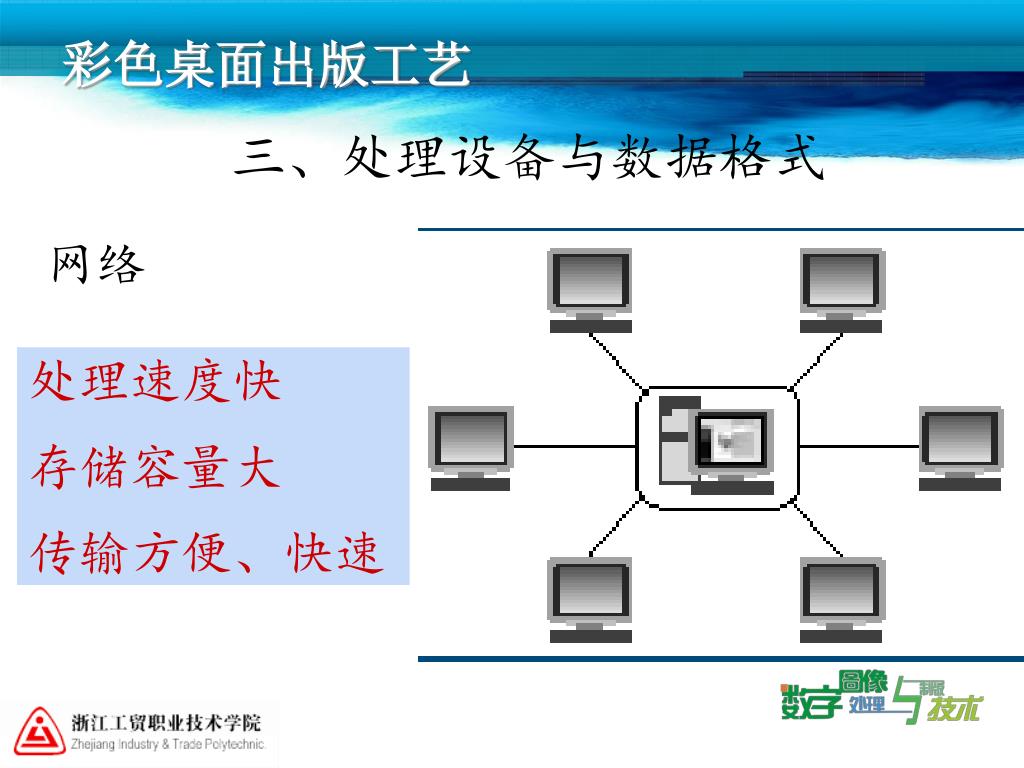

  33. 彩色桌面出版工艺 三、处理设备与数据格式 网络 处理速度快 存储容量大 传输方便、快速

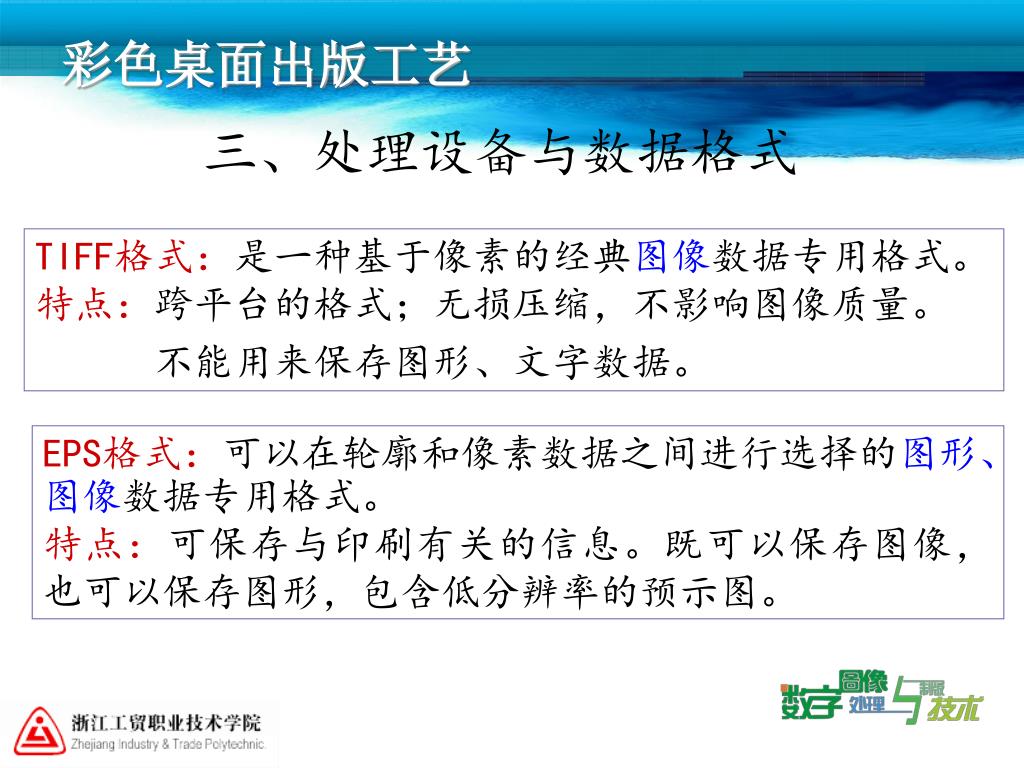

  34. 彩色桌面出版工艺 三、处理设备与数据格式 TIFF格式：是一种基于像素的经典图像数据专用格式。 特点：跨平台的格式；无损压缩，不影响图像质量。 不能用来保存图形、文字数据。 EPS格式：可以在轮廓和像素数据之间进行选择的图形、图像数据专用格式。 特点：可保存与印刷有关的信息。既可以保存图像，也可以保存图形，包含低分辨率的预示图。

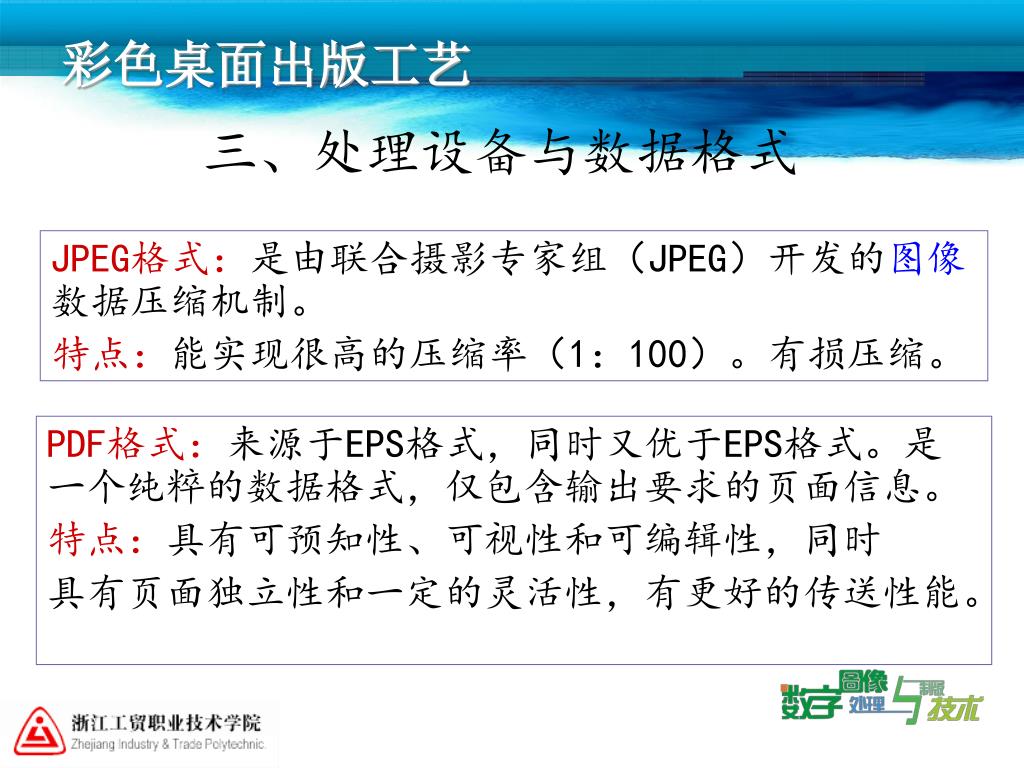

  35. 彩色桌面出版工艺 三、处理设备与数据格式 JPEG格式：是由联合摄影专家组（JPEG）开发的图像数据压缩机制。 特点：能实现很高的压缩率（1：100）。有损压缩。 PDF格式：来源于EPS格式，同时又优于EPS格式。是一个纯粹的数据格式，仅包含输出要求的页面信息。 特点：具有可预知性、可视性和可编辑性，同时 具有页面独立性和一定的灵活性，有更好的传送性能。

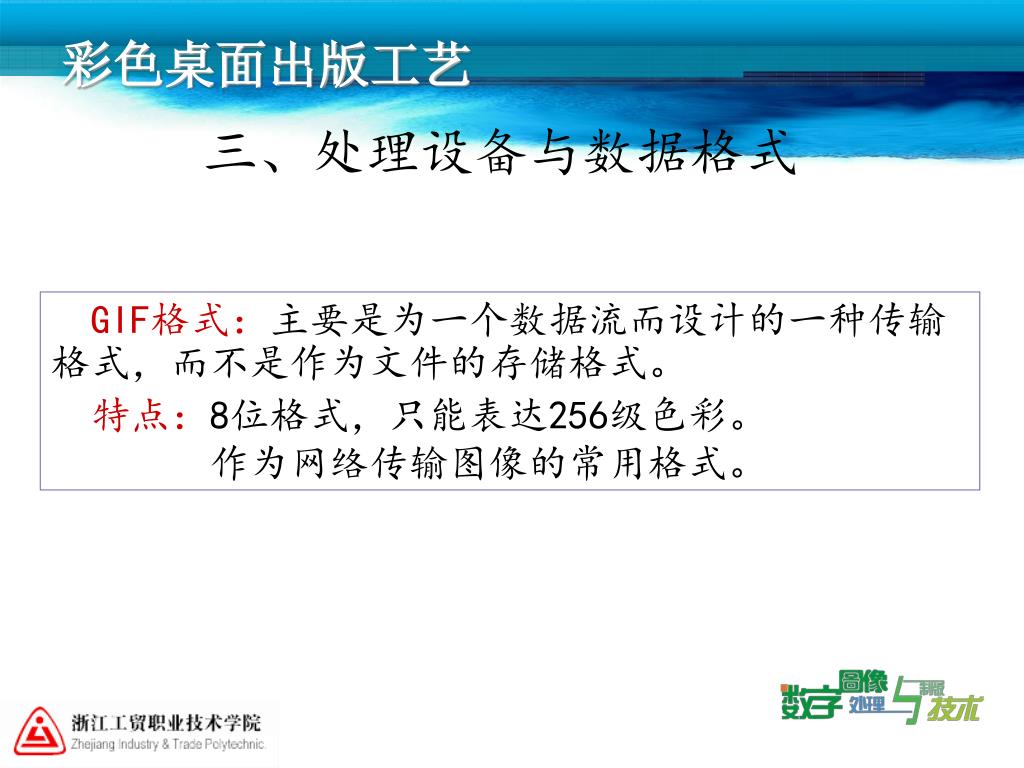

  36. 彩色桌面出版工艺 三、处理设备与数据格式 GIF格式：主要是为一个数据流而设计的一种传输格式，而不是作为文件的存储格式。 特点：8位格式，只能表达256级色彩。 作为网络传输图像的常用格式。

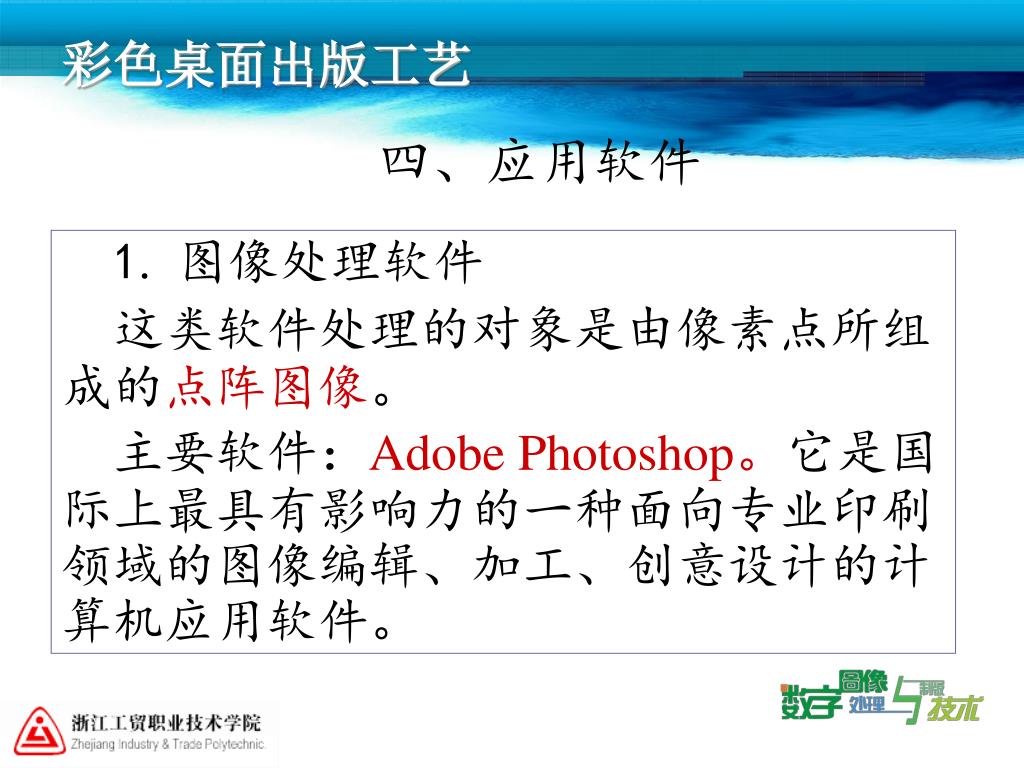

  37. 彩色桌面出版工艺 四、应用软件 1.图像处理软件 这类软件处理的对象是由像素点所组成的点阵图像。 主要软件：Adobe Photoshop。它是国际上最具有影响力的一种面向专业印刷领域的图像编辑、加工、创意设计的计算机应用软件。

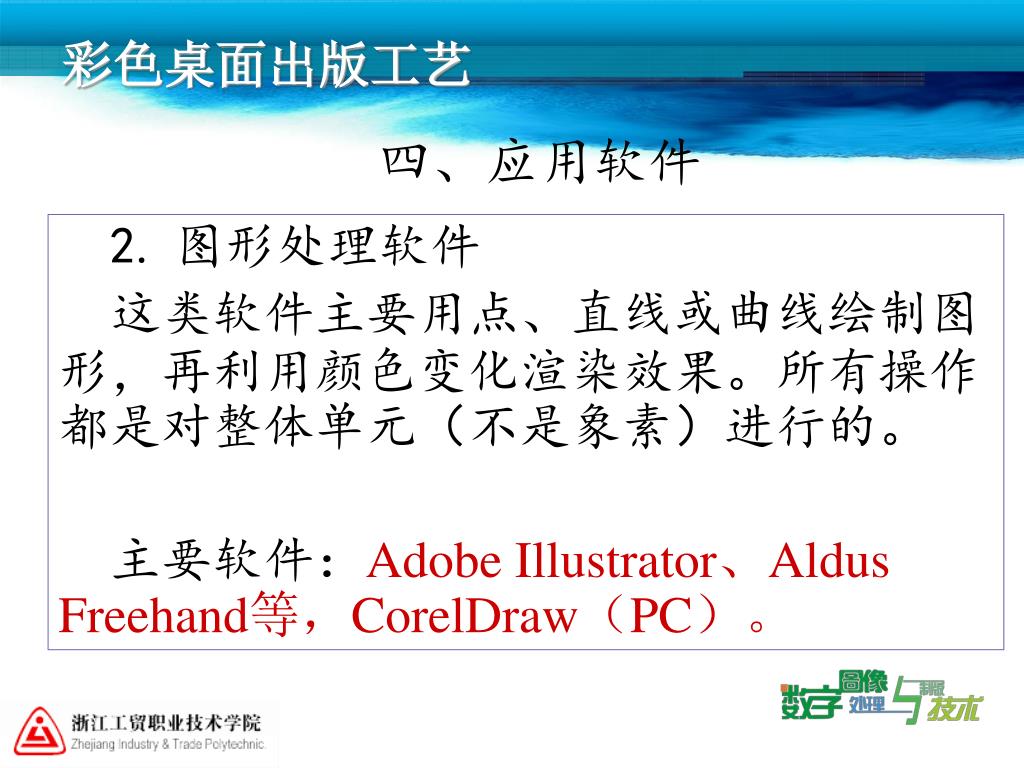

  38. 彩色桌面出版工艺 四、应用软件 2.图形处理软件 这类软件主要用点、直线或曲线绘制图形，再利用颜色变化渲染效果。所有操作都是对整体单元（不是象素）进行的。 主要软件：Adobe Illustrator、Aldus Freehand等，CorelDraw（PC）。

  39. 彩色桌面出版工艺 四、应用软件 3.组版软件 这类软件的主要作用是把图像处理软件处理后的图像、绘图软件绘制的图形和文字、底色、色块等组合在一起、形成最终的成品版面，最后打印输出。 主要软件：Adobe PageMaker QuarkXpress、 Adobe InDesign和北大方正的WITS、FIT等。

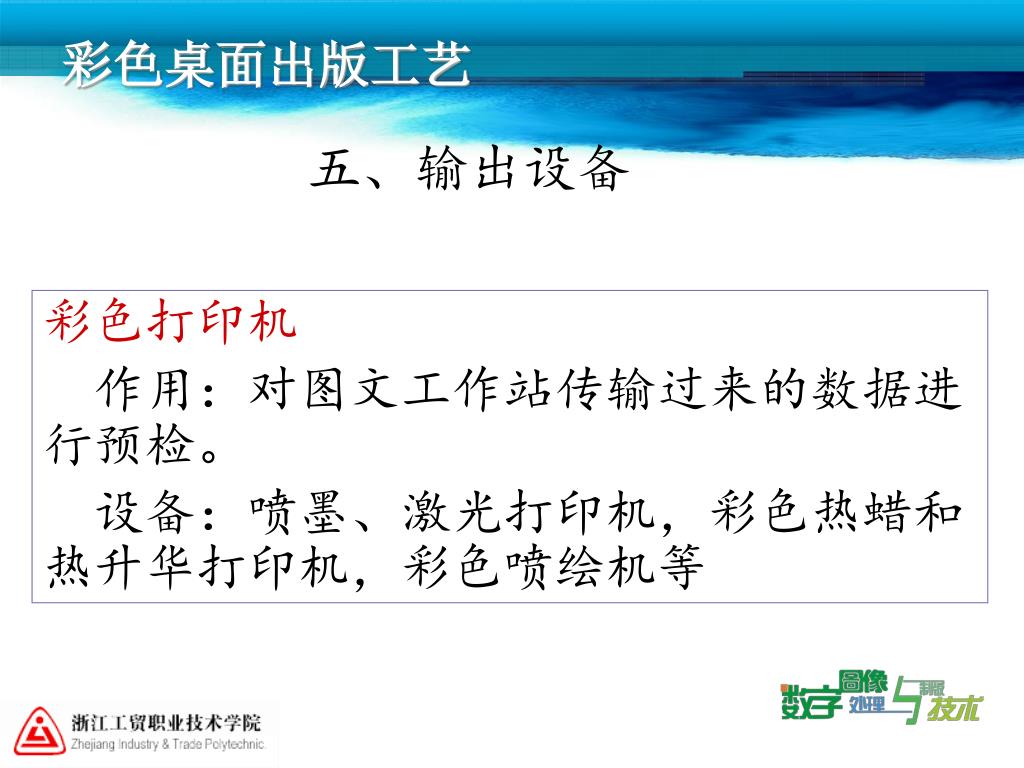

  40. 彩色桌面出版工艺 五、输出设备 彩色打印机 作用：对图文工作站传输过来的数据进行预检。 设备：喷墨、激光打印机，彩色热蜡和热升华打印机，彩色喷绘机等

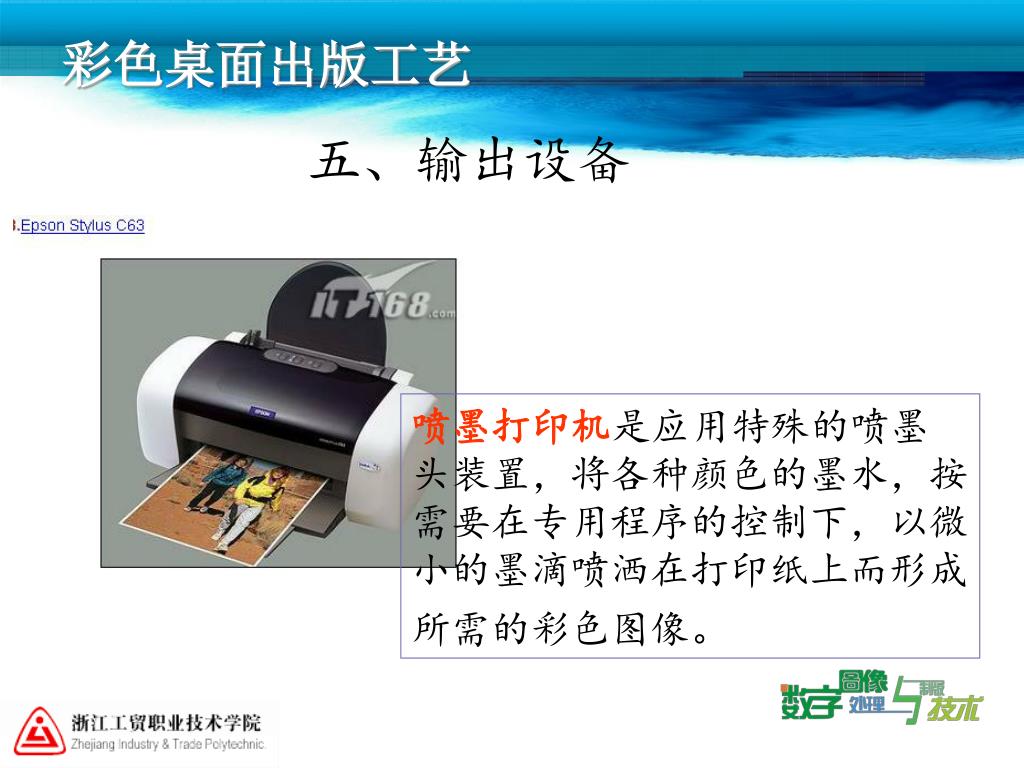

  41. 彩色桌面出版工艺 五、输出设备 喷墨打印机是应用特殊的喷墨头装置，将各种颜色的墨水，按需要在专用程序的控制下，以微小的墨滴喷洒在打印纸上而形成所需的彩色图像。

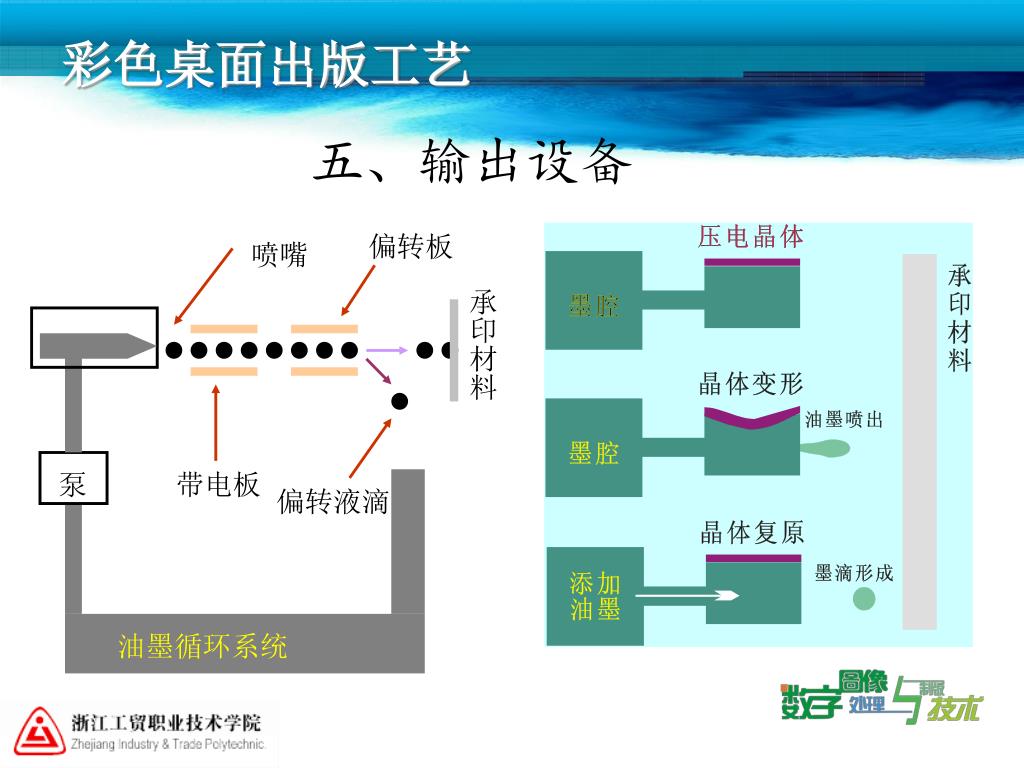

  42. 偏转板 喷嘴 承印材料 泵 带电板 偏转液滴 油墨循环系统 彩色桌面出版工艺 五、输出设备

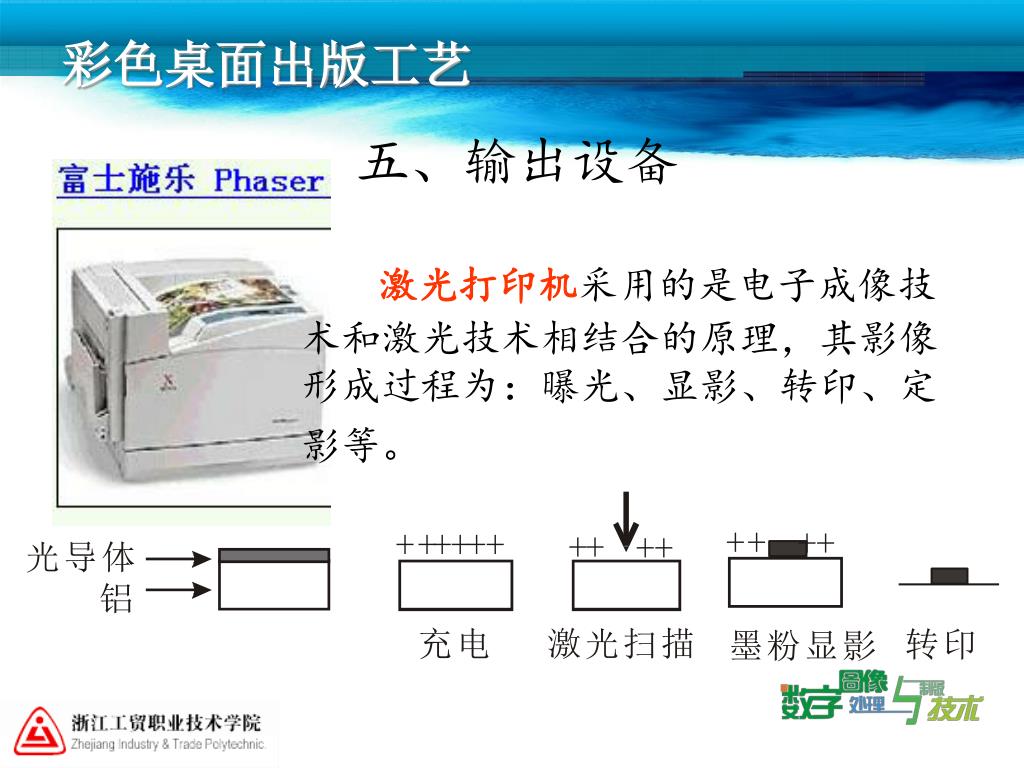

  43. 彩色桌面出版工艺 五、输出设备 激光打印机采用的是电子成像技术和激光技术相结合的原理，其影像形成过程为：曝光、显影、转印、定影等。

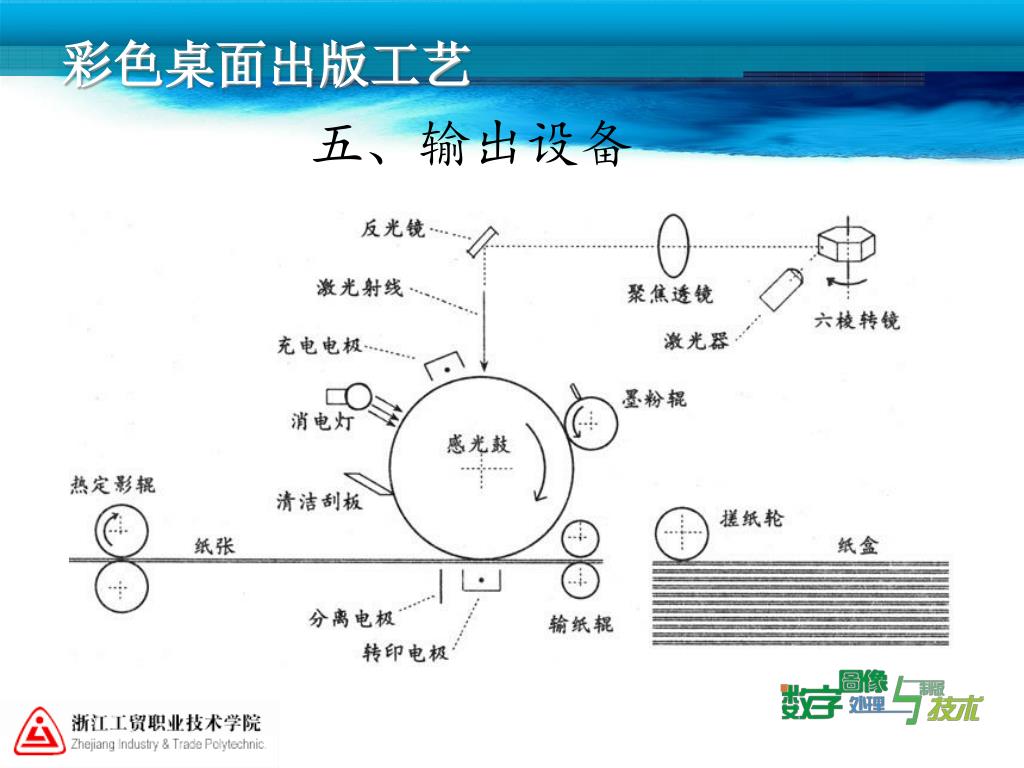

  44. 彩色桌面出版工艺 五、输出设备

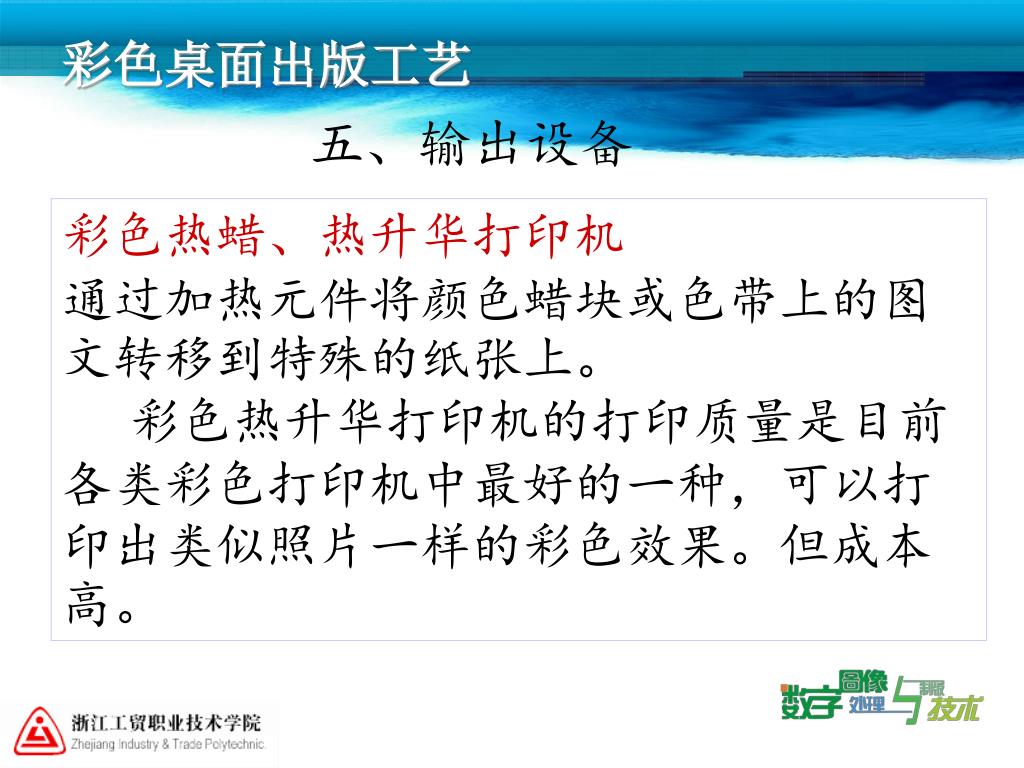

  45. 彩色桌面出版工艺 五、输出设备 彩色热蜡、热升华打印机 通过加热元件将颜色蜡块或色带上的图文转移到特殊的纸张上。 彩色热升华打印机的打印质量是目前各类彩色打印机中最好的一种，可以打印出类似照片一样的彩色效果。但成本高。

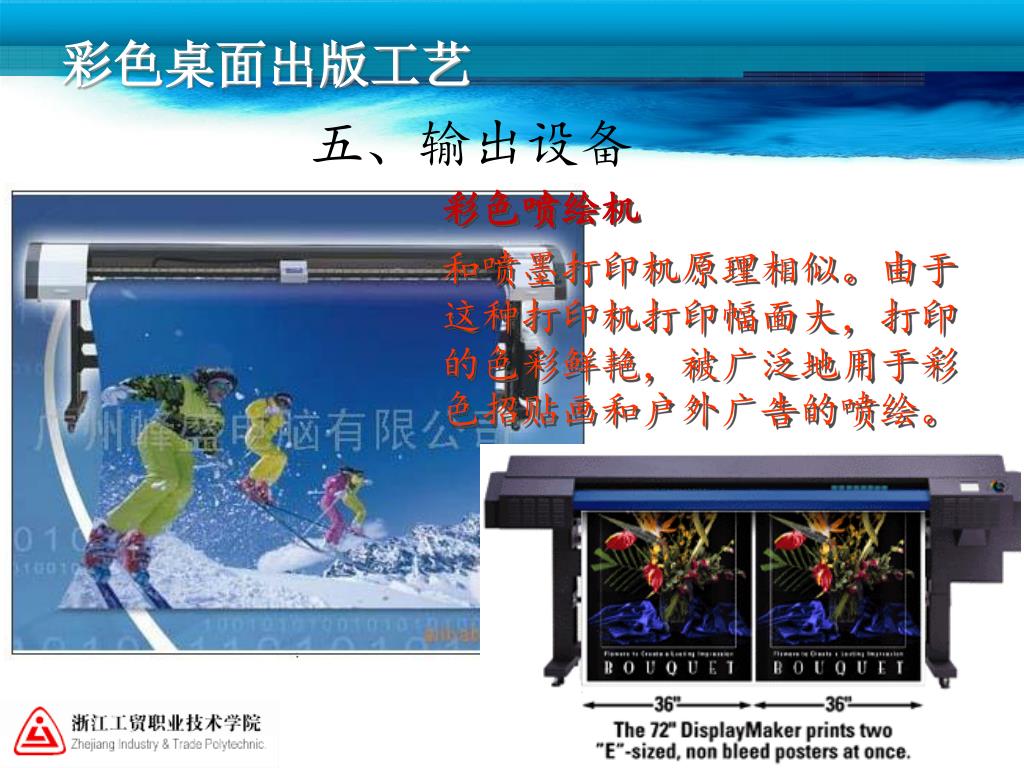

  46. 彩色桌面出版工艺 五、输出设备 彩色喷绘机 和喷墨打印机原理相似。由于这种打印机打印幅面大，打印的色彩鲜艳，被广泛地用于彩色招贴画和户外广告的喷绘。

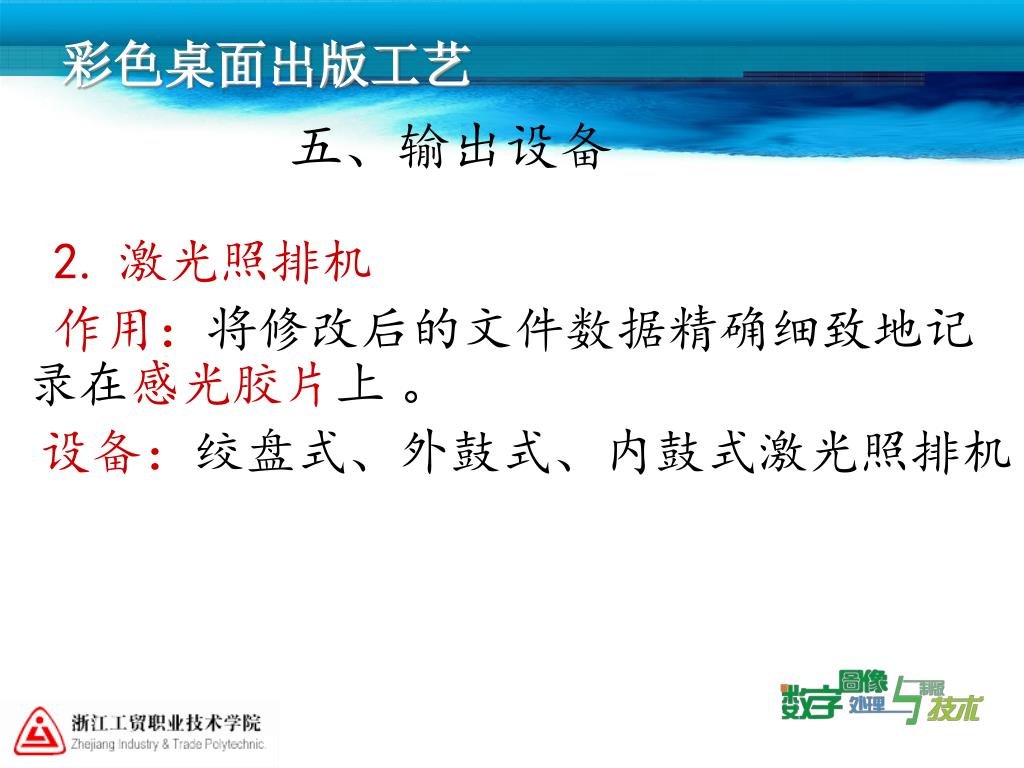

  47. 彩色桌面出版工艺 五、输出设备 2.激光照排机 作用：将修改后的文件数据精确细致地记录在感光胶片上 。 设备：绞盘式、外鼓式、内鼓式激光照排机

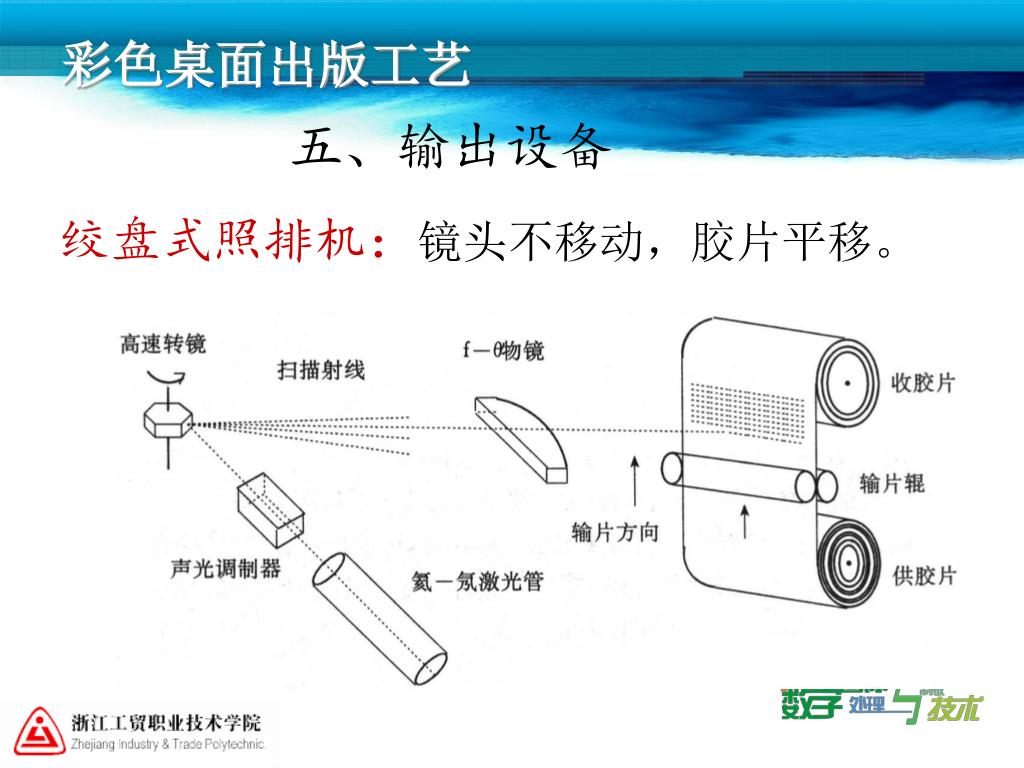

  48. 彩色桌面出版工艺 五、输出设备 绞盘式照排机：镜头不移动，胶片平移。

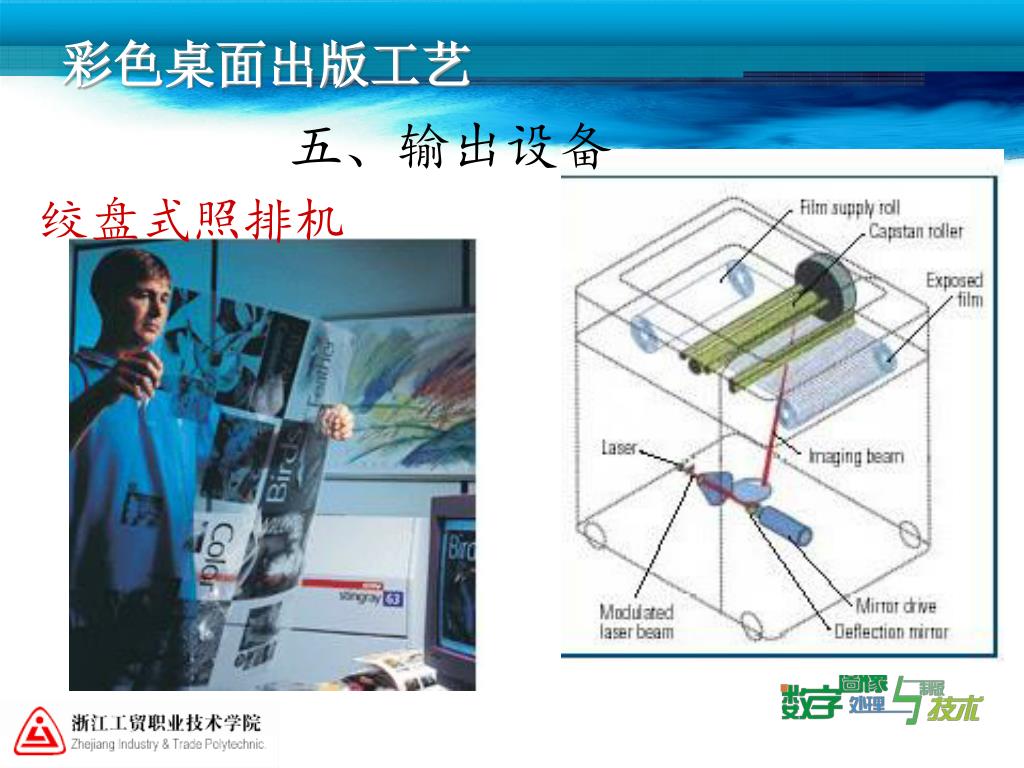

  49. 彩色桌面出版工艺 五、输出设备 绞盘式照排机

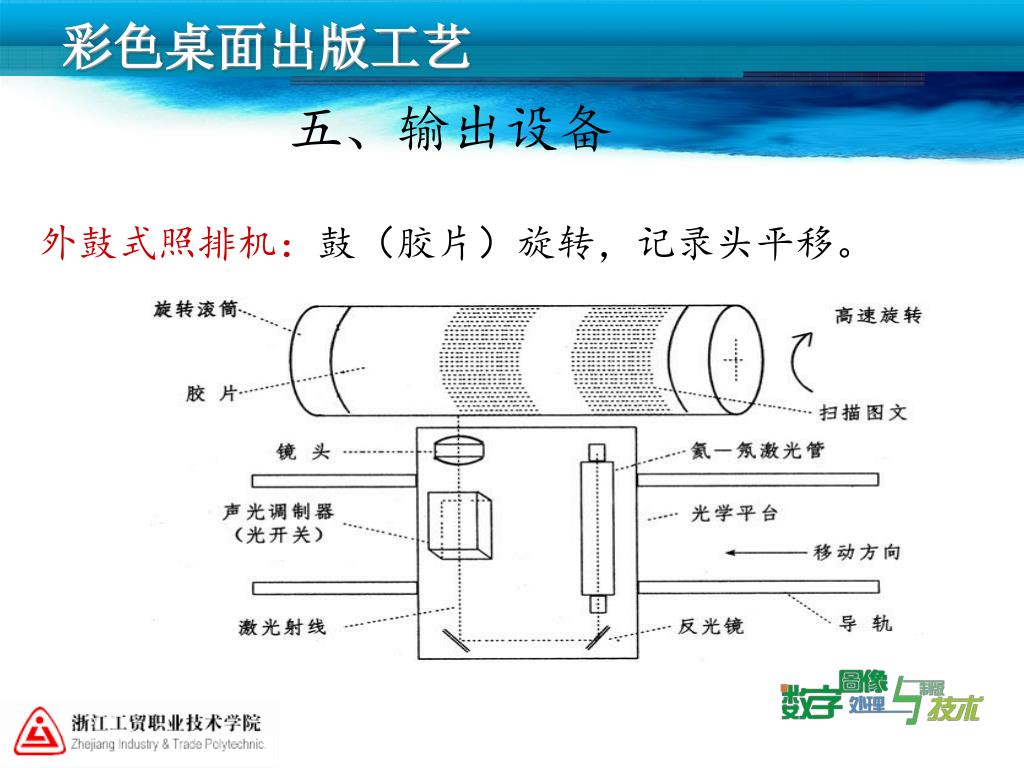

  50. 彩色桌面出版工艺 五、输出设备 外鼓式照排机：鼓（胶片）旋转，记录头平移。
