Simula o de circuitos

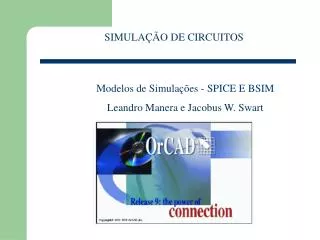

SIMULAÇÃO DE CIRCUITOS

Modelos de Simulações - SPICE E BSIM

Leandro Manera e Jacobus W. Swart


Simula o de circuitos

APRESENTAÇÃO

DOS MODELOS SPICE DE SIMULAÇÃO DE CIRCUITOS

1 - Tipos de modelos usados em simulações de circuitos

2 - Equações dos modelos e seus respectivos parâmetros

3 - Simulações de circuitos utilizando os modelos descritos

4 - Porta lógicas


Simula o de circuitos

1 - Nomes dos modelos

Existem sete* tipos de modelos de dispositivos MOSFET. Portanto, dependendo da

precisão desejada, temos:

Level 1 - Shichman-Hodges model ou MOS1

Level 2- Geometry based - analytic model ou MOS2

Level 3- Semi-empirical, short channel model ou MOS3

Level 4 - BSIM model

Level 5 - EKV model (version 2.6)

Level 6 - BSIM3 model (version 2)

Level 7 - BSIM3 model (version 3.1)

*Convém dizer que existem muitos outros tipos de modelos de dispositivos MOSFET, como exemplo podemos

citar os modelos do simulador Hspice( Avant!), Spectre (Cadence) Eldo (Mentor Graphics) e outros.

Esses modelos por sua vez são muito parecidos, alguma mudança pode ser notada apenas nos nomes dos parâmetros

utilizado pelos modelos.


Simula o de circuitos

Modelo

L mínimo (m)

Tox mínimo (nm)

Precisão de Id na inversão forte

Precisão de Id em sublimiar

Parâmetros de pequenos sinais

Spice 1

5

50

Pobre

Não é modelado

Pobre

Spice 2

2

25

Pobre

Pobre

Pobre

Spice 3

1

20

Regular

Pobre

Pobre

Bsim 1

0,8

15

Boa

Regular

Pobre

Bsim 2

0,35

7,5

Boa

Boa

Regular

Bsim3v2

0,25

5

Boa

Boa

Boa

Bsim3v3

0,15

4

Boa

Boa

Boa

Modelos SPICE e BSIM

Spice – desenvolvido na Universidade da Califórnia em Berkeley. Tem sido o mais utilizado no projeto de circuitos MOS com ótimos resultados.

Simulation Program with Integrated Circuit Emphasis

Com a diminuição das dimensões dos dispositivos se faz necessário o uso do BSIM, que considera efeitos de mecanismos físicos antes desprezados.

BSIM – Berkeley Short channel IGFET Model


Simula o de circuitos

2 - Equações dos Modelos e Parâmetros de simulação

2.1 - Equações do modelo Spice nível 1

As equações usadas para o nível 1 do modelo de um transistor MOS em SPICE são:

Na região linear:

Para Vgs > Vt e Vds < Vgs - Vt

Vt0 é tensão de limiar para Vbs=0

Na região de Saturação:

Para Vgs > Vt e Vds > Vgs - Vt


Simula o de circuitos

2.1.1 - Parâmetros do modelo Spice nível 1

SIMBOLOSPICEDESCRIÇÃOUNIDADES

Vt para vbs=0

Transcondutância

Efeito de corpo

Potencial de superfície em inversão

Modulação de canal

Espessura de Óxido

Dopagem de Substrato

Difusão lateral

Mobilidade de superfície

Expoente Flicker noise

Coeficiente Flicker noise

V

A/V2

V1/2

V

V-1

m

cm-3

m

cm2/V.s

--

--

Vt

KP

2f

tox

Nb

Xjl

o

Af

Kf

VTO

KP

GAMMA

PHI

LAMBDA

TOX

NSUB

LD

UO

AF

KF

Parâmetros de efeitos parasitários

A

A/m2

V

F/m2

--

F/m

--

--

F/m

F/m

F/m

Corrente de Saturação de Junção

Densidade de Corrente de Saturação de Junção

Potencial de junção

Capacitância por área para Vbs=0

Coeficiente de graduação da junção

Capacitância de perímetro por metro para Vbs=0

Coeficiente de graduação da junção no perímetro

Coeficiente de junção polarizada diretamente

Capacitância entre Porta e corpo

Capacitância entre Porta e Dreno

Capacitância entre Porta e Fonte

Resistência do Dreno

Resistência da Fonte

Resistência de folha de Fonte e Dreno

Is

Js

J

Cj

Mj

Cjsw

Mjsw

FC

Ccbo

Cgdo

Cgso

Rd

Rs

Rsh

IS

JS

PB

CJ

MJ

CJSW

MJSW

FC

CGBO

CGDO

CGSO

RD

RS

RSH


Simula o de circuitos

2.2 - Equações do modelo Spice nível 2

As equações usadas para o nível 2 do modelo de um transistor MOS em SPICE são:

Na região linear:

A tensão de limiar pode ser calculada a partir dos parâmetros físicos através da equação:

onde:

Na região de Saturação:

ID,sat é calculado na expressão acima (IDS na região linear) fazendo Vds=Vd,sat

Na região de Inversão fraca:

Cd = Capacitância de depleção

Efeito da redução da mobilidade com o aumento de Vg

Ion=Ids em inversão forte, para Vgs=Von

O termo em parêntesis é limitado a1


Simula o de circuitos

2.2.1 - Parâmetros do modelo Spice nível 2

SIMBOLOSPICEDESCRIÇÃOUNIDADES

V

A/V2

V1/2

V

V-1

m

cm-3

cm-2

cm-2

--

m

m

--

cm2/V.s

V/cm

--

--

m/s

--

--

--

--

Vt para vbs=0

Transcondutância

Efeito de corpo

Potencial de superfície em inversão

Modulação de canal

Espessura de Óxido

Dopagem de Substrato

Densidade de estados de superfície

Densidade de estados rápidos de superfície

Coeficiente de carga total de depleção

Profundidade da junção metalúrgica

Difusão lateral

Tipo do material do gate*

Mobilidade

Campo elétrico crítico para mobilidade

Coeficiente exponencial para mobilidade

Coeficiente do campo transverso

Máxima velocidade de deriva de portadores

Fração de carga no canal atribuída ao dreno

Efeito da largura na tensão de limiar

Expoente Flicker noise

Coeficiente Flicker noise

VTO

KP

GAMMA

PHI

LAMBDA

TOX

NSUB

NSS

NFS

NEFF

XJ

LD

TPG

UO

UCRIT

UEXP

UTRA

VMAX

XQC

DELTA

AF

KF

Vt

KP

2f

tox

Nb

Nss

Nfs

Neff

Xj

Xjl

Tpg

o

Uc

Ue

Ut

vmax

Xqc

Af

Kf

Parâmetros de efeitos parasitários :

São os mesmos para os 3 primeiros níveis

+1 oposto ao substrato

*TPG = - 1 o mesmo do substrato

0 alumínio


Simula o de circuitos

2.3 - Equações do modelo Spice nível 3

As equações usadas para o nível 3 do modelo de um transistor MOS em SPICE são:

Na região linear:

Efeito de canal curto (W)

 representa empiricamente a dependência

de Vt com Vds

 - parâmetro ETA

No caso de não informar o valor de Kp

É usado o mesmo modelo do nível 2 para inversão fraca


Simula o de circuitos

2.3.1 - Parâmetros do modelo Spice nível 3

SIMBOLOSPICEDESCRIÇÃOUNIDADES

V

A/V2

V1/2

V

V-1

m

cm-3

cm-2

cm-2

m

m

--

cm2/V.s

m/s

--

--

--

V-1

--

--

Vt para vbs=0

Transcondutância

Efeito de corpo

Potencial de superfície em inversão

Modulação de canal

Espessura de Óxido

Dopagem de Substrato

Densidade de estados de superfície

Densidade de estados rápidos de superfície

Profundidade da junção metalúrgica

Difusão lateral

Tipo do material do gate*

Mobilidade

Máxima velocidade de deriva de portadores

Fração de carga no canal atribuída ao dreno

Efeito da largura na tensão de limiar

Efeito de Vd sobre Vt

Modulação da mobilidade Vg

Flicker noise expoente

Flicker noise coeficiente

VTO

KP

GAMMA

PHI

LAMBDA

TOX

NSUB

NSS

NFS

XJ

LD

TPG

UO

VMAX

XQC

DELTA

ETA

THETA

AF

KF

Vt

KP

2f

tox

Nb

Nss

Nfs

Xj

Xjl

Tpg

o

vmax

Xqc

Af

Kf

Parâmetros de efeitos parasitários :

São os mesmos para os 3 primeiros níveis

+1 oposto ao substrato

*TPG = - 1 o mesmo do substrato

0 alumínio


Simula o de circuitos

2.4 - Equações do modelo BSIM (nível 4)

O modelo BSIM1 foi desenvolvido para tecnologia de 1um.

Ids na região Linear:

; e

Equação da tensão de limiar


Simula o de circuitos

2.4.1 - Parâmetros do modelo BSIM

BSIMDESCRIÇÃOUNIDADES

Encurtamento do canal

Estreitamento do canal

Coeficiente DIBL

Coeficiente de efeito de corpo

Coeficiente de divisão da carga de depleção entre S/D

Mobilidade com Vbs=0 e Vds=Vdd

Mobilidade sem polarização

Coeficiente de inclinação de corrente sublimiar com polarizações nulas

Inclinação da região de sublimiar com polarização do substrato

Inclinação da região de sublimiar com polarização do dreno

Potencial de superfície em inversão

Temperatura na qual foi realizada a medida

Espessura de óxido

Degradação da mobilidade com campo transverso

Velocidade de saturação em polarização nula

Faixa de tensão de polarização

Tensão de bandas planas

Largura da junção de dreno e fonte

Efeito DIBL a polarização de substrato

Mobilidade no substrato em Vds=0

Mobilidade no substrato em Vds=0

Sensibilidade de degradação da mobilidade com Vbs

Efeito da velocidade de saturação com a polarização no substrato

Efeito DIBL com a polarização de dreno

Sensibilidade da mobilidade com Vds em Vdd

Sensibilidade da velocidade de saturação com Vds

Flag de modelos de capacitância

um

um

--

V1/2

--

cm2/V.s

cm2/V.s

--

--

--

V

C

um

V-1

um/V

V

V

m

V-1

cm2/V.s

cm2/V.s

V-2

um/ V2

V-1cm2/V.s um/ V2

--

DL

DW

ETA

K1

K2

MUS

MUZ

NO

NB

ND

PHI

TEMP

TOX

U0

U1

VDD

VFB

WDF

X2E

X2MS

X2MZ

X2UO

X2U1

X3E

X3MS

X3U1

XPART


Simula o de circuitos

2.5.1 - Parâmetros do modelo EKV

EKVDESCRIÇÃOUNIDADES

COX

XJ

DW

DL

HDIF

VTO

GAMMA

PHI

KP

E0

UCRIT

LAMBDA

WETA

LETA

IBA

IBB

IBN

TCV

BEX

UCEX

IBBT

AVTO

AKP

AGAMMA

RBC

RBSH

RDC

RGC

RGSH

RSC

NSUB

THETA

TOX

UO

VFB

VMAX

Capcacitância do óxido de gate

profundidade de junção

Correção da largura do canal

Correção do comprimento do canal

Comprimento da área de difusão do gate fortemente dopado

Tensão de limiar

Efeito de corpo

Potencial de superfície

Transcondutância

Coeficiente de redução da mobilidade

Campo critico

Modulação de canal

Coeficiente de canal curto (W)

Coeficiente de canal curto (L)

Coeficiente de ionização por impacto (1)

Coeficiente de ionização por impacto (2)

Fator da tensão de saturação para ionização por impacto

Coeficiente de temperatura para tensão de limiar

Expoente da temperatura da mobilidade

Expoente da temperatura de campo critico

Coeficiente de temperatura para IBB

Área relacionada ao coef. de temperatura da tensão de limiar??

Parâmetro de área relacionada ao ganho

Parâmetro de área relacionada ao efeito de corpo

Efeito da velocidade de saturação com a polarização no substrato

Resistência de contato (corpo)

Resistência de folha (corpo)

Resistência de contato (dreno)

Resistência de contato (gate)

Resistência de folha (gate)

Dopagem no canal

Coeficiente da redução de mobilidade

Espessura de óxido

Tensão de bandas planas

Velocidade de saturação

F/m

m

m

m

m

V

V1/2

V

A/ V2

V/m

V/m

--

--

--

1/m

V/m

--

V/K

--

--

1/K

V.m

m

V1/2.m

ohm

ohm/

ohm

ohm

ohm/ 

ohm

m

V-1

m

cm/V.s

V

m/s


Simula o de circuitos

2.7 - Equações do modelo BSIM3v3 (nível 7)

Expressão da corrente de Dreno

vt = potencial térmico

Abulk - bulk charge effect


Simula o de circuitos

2.7.1 - Parâmetros do modelo BSIM3v3

Ao total são 154 parâmetros

BSIMDESCRIÇÃOUNIDADES

Mobilidade à temperatura=Tnom

Coeficiente de degradação da mobilidade (1)

Coeficiente de degradação da mobilidade (2)

Velocidade de saturação

Coeficiente de efeito de corpo (L)

Coeficiente de efeito de corpo (W)

Coeficiente de efeito de corpo relacionado à polarização

Resistência Parasitária por unidade de largura

Fator da inclinação na região de sublimiar

Coeficiente do efeito DIBL na região de sublimiar

Coeficiente de polarização de corpo para o efeito DIBL (sublimiar)

Parâmetro de modulação de canal

Parâmetro de correção da resistência de saída para o efeito DIBL

Coeficiente da dependência de L no efeito DIBL

Parâmetro da corrente induzida pelo substrato no efeito de corpo

Dependência do gate na tensão de Early

Parâmetro da tensão efetiva de dreno (Vdseff)

Concentração da dopagem do gate de polisilício

Expoente do coeficiente do efeito DIBL na região de sublimiar

Capacitância de interface

Tensão de bandas planas

Tensão de limiar

Coeficiente de efeito de corpo (1 ordem)

Coeficiente de efeito de corpo (2 ordem)

Coeficiente de efeito de corpo (3 ordem)

Coeficiente do efeito de canal curto na tensão de limiar

Espessura do óxido de gate

Profundidade de junção

Coeficiente do efeito de corpo próximo à interface

Coeficiente do efeito de corpo no corpo

Profundidade de dopagem

Tensão de Vbs ao qual a região de depleção é igual a XT

Dopagem do substrato

UO

UA

UB

Vsat

A0

B0

KETA

RDSW

NFACTOR

ETA0

ETAB

PCLM

PDIBLC

DROUT

PSCBE

PVAG

DELTA

NGATE

DSUB

CIT

VFB

VT

K1

K2

K3

DVT0

TOX

XJ

GAMMA1

GAMMA2

XT

VBX

NSUB

cm/V.s

m/V

m/V

m/sec

--

m

1/V

ohm.um

--

--

1/V

--

--

--

V/m

--

V

cm-3

--

F/ m2

V

V

V1/2

--

--

--

m

m

V1/2

V1/2

m

V

1/cm-3


Simula o de circuitos

3 - Simulações de circuitos utilizando os modelos

3.1 - Nível 1 (MOS1)

a) Curva característica

Parâmetros do Transistor simulado

b) Vt


Simula o de circuitos

Curva característica para 2 tipos de espessura de óxido, simulado

com o dispositivo anterior

Esquemático utilizado no simulador para a obtenção

da curva característica


Simula o de circuitos

3 - Simulações

3.2 - Nível 2 (MOS2)

Comparação entre curvas característica simuladas para o mesmo dispositivo em dois níveis diferentes

Parâmetros do Transistor simulado

Variação de Ids com KP


Simula o de circuitos

3.2 - Nível 2

Curvas logarítmica e linear , simuladas com o modelo do nível 2

Variação do Log de ID

com NFS


Simula o de circuitos

3 - Simulações

3.3 - Nível 3 (MOS3)

Parâmetros do Transistor simulado

Variação de Ids com  simulada

com o modelo do SPICE nível 3


Simula o de circuitos

3.3 - Nível 3 (MOS3)

Variação de Vt com  simulada

com o modelo do SPICE nível 3

Esquemático utilizado no simulador para a obtenção

da curva de Vt

Com 50mV aplicado ao dreno, variando a tensão de gate

e tendo Vbs como parâmetro


Simula o de circuitos

3 - Simulações

3.3 - Nível 3 (MOS3)

Variação de Id com o parâmetro ETA


Simula o de circuitos

3 - Simulações

Comparação entre o

nivel 2 e o nivel 4,

para o mesmo dispositivo

3.4 - Nível 4 (BSIM)

Vds=50mv


Simula o de circuitos

3 - Simulações

3.4 - Nível 4 (BSIM)


Simula o de circuitos

3 - Simulações

3.5 - Nível 5 (EKV)

Curva características de um dispositivo de pequenas dimensões, com tensão aplicada no

dreno de até 5V.

Mesmo dispositivo acima, mas agora com apenas 3V aplicado no dreno


Simula o de circuitos

3 - Simulações

3.5 - Nível 5 (EKV)

Vbs=0

Vbs=-1

Vbs=-2

Vbs=-3

Vbs=-4

Vbs=0

Vbs=-2

Vbs=-4


Simula o de circuitos

3 - Simulações

3.7 - Nível 7 (BSIM3v3)

Variação Id com velocidade de saturação

Vt


Simula o de circuitos

3 - Simulações

3.7 - Nível 7 (BSIM3v3)

Gráfico log de Ids, para o nível 7


Simula o de circuitos

4- PORTA LÓGICAS MOS

E

0

1

S

1

0

A) nmos, carga tipo depleção:

a) Inversor

Ve  Vt

Vs=V1=Vdd

I=0

Onde Ve=Vdd

Ex:


Simula o de circuitos

E1

0

0

1

1

E2

0

1

0

1

S

1

0

0

0

b) NOR

E1

S=E1+E2

E2

Usar o mesmo r do inversor


Simula o de circuitos

c) NAND

E1

0

0

1

1

E2

0

1

0

1

S

1

1

1

0

E1

S=E1.E2

E2

Usar o r=2r inversor

para obter o mesmo V0


Simula o de circuitos

B) CMOS

a) Inversor

}

V1 = Vdd

V0 = 0

Independente de r


Simula o de circuitos

A curva de transferência será simétrica se n = p

onde  = (W/L)..Co ;

como n  3p  (W/L)p  (W/L)n

 A(pMOS) > A(nMOS)

 Há compromisso entre integração (Área) e simetria da curva de transferência


Simula o de circuitos

b) NOR

E1

0

0

1

1

E2

0

1

0

1

S

1

0

0

0

Com portas inversoras, NOR, NAND

podemos fazer qualquer função lógica.

Porém, outras portas permitem reduzir o

número total de transistores

c) NAND

E1

0

0

1

1

E2

0

1

0

1

S

1

1

1

0


Simula o de circuitos

Layout de uma porta

NOR CMOS

Layout de uma porta

NAND CMOS


Simula o de circuitos

C) Superportas ou SCCG

Com inversores, nands e nors, podemos implementar qualquer equação lógica, ou seja, poderíamos implementar qualquer circuito digital utilizando estas três portas lógicas. Porém para obtermos um circuito otimizado, através da redução no número de transistores necessários, podemos utilizar portas lógicas que implementam funções mais complexas do que as 3 representadas acima. Estas portas lógicas são chamadas de superportas ou SCCG (Static Cmos Complex Gates) e são obtidas por uma associação série/paralelo de transistores. Na figura 4.20 são representados os esquemas elétricos de uma superporta que implementa a função S=A.B + C.(D.E). Por motivos de desempenho elétrico, normalmente não é ultrapassado o limite de 4 transistores em série, o que já permite realizar mais de mil funções diferentes. Na síntese automática do layout pode-se explorar a síntese de funções SCCGs. As superportas que apresentam dois níveis um AND e um OR ou vice-versa são conhecidas respectivamente por AOI e OAI (fig. 4.21)

S=A.B+C.(D.E)

Figura 4.20 Esquemas lógico e elétrico de

uma superporta (SCCG)

Figura 4.21 - Representação de uma superporta (exemplo para uma OAI e uma AOI)


Simula o de circuitos

D) Chaves de passagem:

Vc

a) nmos

E

F

..Vdd

Vc

..0

..Vdd

VE

..0

VF

Vdd- Vt

..0

Quando Vc=Vdd e VE = Vdd  VE tende a VE

porém o transistor está em saturação

 Quando VCF=VT  I=0  VF=VDD-VT

VF será menor que VE=VE-VT !


Simula o de circuitos

b) Chave CMOS

Esta resolve o problema da chave nMOS, pois, com a chave fechada, um dos transistores

está em triodo e o outro em saturação

Com transistor em triodo VF=VE

Figura 4.22 - Porta de passagem CMOS e símbolos usuais (Trasmission Gate)

Mutiplexadores CMOS

Figura 4.2.3 - Multiplexador de 2 entradas com buffer de saída


Simula o de circuitos

Portas XOR (OU exclusivo)

Uma célula lógica correspondente a uma função lógica XOR, ou seja, OR exclusivo, onde a saída S é igual a 1 quando

apenas uma das entradas A ou B for igual a 1. Quando ambas as entradas forem iguais a 0, ou iguais a 1, teremos que a

saída S recebe o valor 0. Na figura 4.24 é apresentado um conjunto de portas lógicas que implementam uma função

XNOR, ou seja, quando apenas uma das entradas for 1, a saída apresentará o valor inverso, isto é, um zero lógico.

A

0

0

1

1

B

0

1

0

1

S

1

0

0

1

S = AB

Figura 4.24 - Conjunto de portas lógicas que implementam uma função XNOR

A

0

0

1

1

B

0

1

0

1

S

0

1

1

0

Figura 4.25 - Porta XOR implementada com chaves

A solução composta por portas lógicas apresentada na figura 4.24 é composta de 10 transistores,

enquanto que a solução com chaves é composta de 4 transistores, que passará a 6 transistores se

colocarmos um inversor na saída formando um XNOR.


Simula o de circuitos

Referências

1- Semiconductor Device Modeling with Spice (Paolo Antognetti & Giuseppe Massobrio)

2- CMOS - circuit design, layout and simulation (R. Jacob Baker, Harry W. Li, David Boyce)

3 - Mosfet Modeling & Bsim user’s guide (Yuhua Cheng, Chenming Hu)

4- Operation and Modeling of the Mos Transistor (Yannis Tsividis)

5- Orcad’s manual

6- IEEE - Transactions on Electron Devices n9 - September 1983 (1219-1228)

Site na Internet:

Contém vários modelos de simulação de circuitos

http://sc.tamu.edu/help/hspice/html_doc/manual/hspice-128.html

F I M


  • Login
