An lisis de circuitos dc

Análisis de Circuitos DC


An lisis de circuitos dc

Temas:

Prácticas de Laboratorio

Navegabilidad del curso, Recursos y Noticias de aula

Trabajo Colaborativo 1. Generalidades

Ley de Ohm

Resistencias Serie, Paralelo, Transformaciones, Equivalentes

Divisor de Corriente y Voltaje

Leyes de Kirchoff: Ley de corrientes y Ley de Voltajes


An lisis de circuitos dc

Prácticas de Laboratorio

  • Obligatorias y presenciales.

  • Los horarios de práctica los establece el Centro de Educación a Distancia (CEAD) donde se encuentran matriculados.

  • Comunicación con el respectivo CEAD para que los orienten al respecto.

  • Algunos CEAD requieren de pre- inscripción

  • Algunos CEAD requieren que los aprendientes lleven elementos como resistencias, protoboard, pinzas entre otros.

  • Hacer lectura de las guías de laboratorio.

  • Tener los conocimientos previos para el desarrollo de las misma.

  • Informe de práctica se debe entregar al tutor presencial que orienta la práctica.

  • Fechas de Entrega (Las establece el tutor presencial)

  • Reporte de nota máximo por parte del tutor presencial 30 de Mayo


An lisis de circuitos dc

2. Navegabilidad del curso, Recursos y Noticias de aula


An lisis de circuitos dc

3. Trabajo Colaborativo 1. Generalidades

  • Hacer lectura de los siguientes temas de la Unidad 1:

  • Ley de Ohm

  • Resistencias Serie, Paralelo, Transformaciones, Equivalentes

  • Divisor de Corriente y Voltaje

  • Leyes de Kirchoff: Ley de corrientes y Ley de Voltajes


An lisis de circuitos dc

Ley de Ohm

I= 6A

R=2Ω

V=?

V=R*I

V= 2*6 =12V

V= 12V

I= 6A

R=?

R=V/I

R=12/6= 2Ω

V= 12V

R=2Ω

I=?

I=V/R

I=12/2= 6 A


An lisis de circuitos dc

Ley de Ohm

En un circuito Serie el voltaje es igual en todas las resistencias?

En un circuito Serie la Corriente es igual en todas las resistencias?


An lisis de circuitos dc

Ley de Ohm

En un circuito Serie el voltaje es igual en todas las resistencias?

Incorrecto

En un circuito Serie la Corriente es igual en todas las resistencias?

Circuito Serie

Correcto


An lisis de circuitos dc

Ley de Ohm

En un circuito Paralelo el voltaje es igual en todas las resistencias?

En un circuito Paralelo la Corriente es igual en todas las resistencias?

Circuito

Paralelo


An lisis de circuitos dc

Ley de Ohm

En un circuito Paralelo el voltaje es igual en todas las resistencias?

correcto

En un circuito Paralelo la Corriente es igual en todas las resistencias?

Circuito

Paralelo

Incorrecto


An lisis de circuitos dc

Como realizamos una medición de:

Voltaje?

Corriente?


An lisis de circuitos dc

:

Voltaje

Corriente


An lisis de circuitos dc

Voltaje

:

Corriente


An lisis de circuitos dc

Resistencias Serie, Paralelo, Transformaciones, Equivalentes

:

Req= R1+R2+R3


An lisis de circuitos dc

Resistencias Serie, Paralelo, Transformaciones, Equivalentes

:

Resistencias serie

Figura 1

Figura 2


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Figura 1


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Serie

Delta


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Delta


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Delta

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Identificar resistencias en serie y paralelo

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Transformación Estrella a Delta

:

Ra= (R3*R5)/(R3+R4+R5)

Rb= (R3*R4)/(R3+R4+R5)

Rc=?


An lisis de circuitos dc

Divisor de Corriente y de Voltaje

:

Divisor de Voltaje

Sumamos R2 y R3 de la siguiente manera

Sumamos R1 y Ra de la siguiente manera

Req= R1 + Ra


An lisis de circuitos dc

Divisor de Corriente y de Voltaje

:

Divisor de Corriente

Sumamos R2 y R3 de la siguiente manera

Sumamos R1 y Ra de la siguiente manera


An lisis de circuitos dc

Divisor de Corriente y de Voltaje

:

Divisor de Corriente

Sumamos R2 y R3 de la siguiente manera

Sumamos R1 y Ra de la siguiente manera


An lisis de circuitos dc

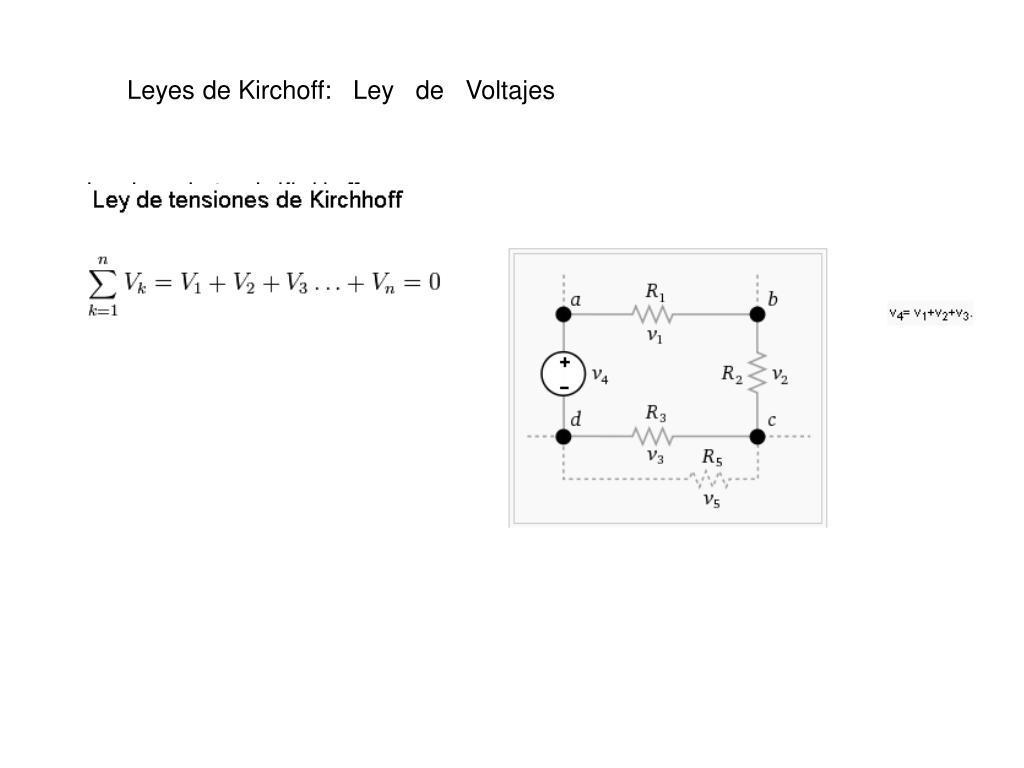

Leyes de Kirchoff: Ley de Voltajes

Sumamos R2 y R3 de la siguiente manera

Sumamos R1 y Ra de la siguiente manera


An lisis de circuitos dc

Ejercicio Ley de voltajes de Kirchoff (Mallas)

Hallar I3


An lisis de circuitos dc

Ejercicio Ley de Voltajes de Kirchoff (Mallas)

Paso 1:

Definimos corrientes de Malla y referenciamos elementos


An lisis de circuitos dc

Ejercicio Ley de voltajes de Kirchoff (Mallas)

Paso 3:

Aplicamos la LVK en cada una de las mallas del circuito

Malla 1:

42V -6ΩI1 -3ΩI1 +3 ΩI2 = 0

42V -9ΩI1 +3 ΩI2=0

Malla 2:

10V -3ΩI2 +3ΩI1 -4ΩI2 = 0

10V +3ΩI1 -7ΩI2 = 0


An lisis de circuitos dc

Ejercicio Ley de voltajes de Kirchoff (Mallas)

Paso 4:

Se desarrollan las ecuaciones por cualquier metodo: (Reducción, sustitución, determinantes, igualación)

Malla 1:

42V -9ΩI1 +3 ΩI2=0

-9ΩI1 +3 ΩI2= -42V

Malla 2:

10V +3ΩI1 -7ΩI2 = 0

3ΩI1 -7ΩI2 = -10V


An lisis de circuitos dc

Ejercicio Ley de Voltajes de Kirchoff (Mallas)

Paso 5: (Ecuaciones lineales solver)

Solución del programa

http://equationsolver.intemodino.com/es/resolver-sistemas-de-ecuaciones-lineales.html


An lisis de circuitos dc

Ejercicio Ley de Voltajes de Kirchoff (Mallas)

Paso 5:

Ingresamos las ecuaciones en una aplicación de soluciones a ecuaciones lineales: (Ecuaciones lineales solver)

Según la aplicación

tenemos que:

I1= 6 A

I2 = 4 A

Aplicamos Nodos:

I1=I3+I2

I3=I1-I2

I3=6A- 4A

I3= 2A


An lisis de circuitos dc

Ejercicio Ley de corrientes de Kirchoff (Nodos)


An lisis de circuitos dc

Ejercicio de Aplicación LCK (Nodos)

Hallar voltajes en Cada Nodo


An lisis de circuitos dc

Paso 1: Localizar y enumerar los nodos

En un conjunto con N nodos deberán haber N-1 voltajes desconocidos y N-1 ecuaciones

  • Nodos

  • Voltajes Desconocidos

  • 2 Ecuaciones


An lisis de circuitos dc

Paso 1: Localizar y enumerar los nodos

En un conjunto con N nodos deberán haber N-1 voltajes desconocidos y N-1 ecuaciones

  • Nodos

  • Voltajes Desconocidos

  • 2 Ecuaciones

Nodo de referencia N3


An lisis de circuitos dc

Paso 2: Definimos los voltajes entre cada nodo

Los voltajes de cada nodo son respecto a la referencia, el voltaje de la referencia es de 0V


An lisis de circuitos dc

Paso 3 : Aplicamos LCK en cada nodo

N1:

-3A + (V1-V2)/5Ω +V1/2 Ω =0

-3A + (V1-V2)/5Ω +V1/2 Ω =0 x 10

-30A + 2V1-2V2 + 5V1 =0

7V1 -2V2 =30A

N2:

(V2-V1)/5Ω) + V2/1Ω + (-2A) =0

(V2-V1)/5Ω) + V2/1Ω + (-2A) =0 X 5

V2-V1 + 5V2 -10A =0

-V1+6V2 =10A


An lisis de circuitos dc

Paso 4 : Resolver las ecuaciones

Aplicando el método de igualación, reducción , sustitución, determinantes

http://equationsolver.intemodino.com/es/resolver-sistemas-de-ecuaciones-lineales.html

7V1 -2V2 =30A

-V1+6V2 =10A


An lisis de circuitos dc

Paso 4 : Resolver las ecuaciones

Aplicando el método de igualación, reducción , sustitución, determinantes

http://equationsolver.intemodino.com/es/resolver-sistemas-de-ecuaciones-lineales.html

V1 =5V

V2 =2,5V

IR1= V1/R1

IR1= 5V/2Ω

IR1= 2,5A

IR2= -2A+IR3

IR2= -2A+2,5A

IR2= 0,5A

IR3= V2/R3

IR3= 2,5V/1Ω

IR3= 2,5A


An lisis de circuitos dc

Gracias

Skype: j-sebastian2
