第七节 污染源监测. 固定污染源:烟道、烟囱、排气筒 流动污染源:汽车等各种机动车. 污染源. 一、固定污染源的监测. (一)、监测目的和要求 监测目的:检查污染源排放废气中的有害物质是否符合排放标准,评价净化装置的性能和运行情况及处理效果。 监测要求:要求生产设备处于正常运转状态,因生产过程引起排放情况变化的污染源,应根据其变化特点和周期进行采样;在测定工业锅炉烟尘排放浓度时,锅炉应在稳定负荷下运行,最低不得低于额定负荷的 85 %;对于手烧锅炉,测定时间不得少于 2 个加煤周期。.
E N D

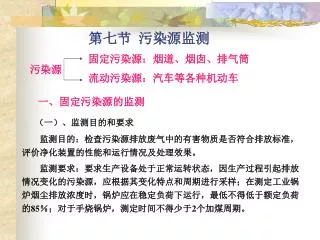

第七节 污染源监测 固定污染源:烟道、烟囱、排气筒 流动污染源:汽车等各种机动车 污染源 一、固定污染源的监测 (一)、监测目的和要求 监测目的:检查污染源排放废气中的有害物质是否符合排放标准,评价净化装置的性能和运行情况及处理效果。 监测要求:要求生产设备处于正常运转状态,因生产过程引起排放情况变化的污染源,应根据其变化特点和周期进行采样;在测定工业锅炉烟尘排放浓度时,锅炉应在稳定负荷下运行,最低不得低于额定负荷的85%;对于手烧锅炉,测定时间不得少于2个加煤周期。
监测内容:废气排放量(Nm3/h)、废气中有害物质的浓度(mg/ m3)、有害物质的排放速率(kg/h)。 (二)、监测位置和采样点布设 1、 采样位置 ①、采样断面设在无弯头、变径的均匀管道,如遇有阻力变化的弯头等构件,断面位置应设在距离阻力构件最少1.5倍管道直径处或更远处; ②、段面气流流速最好在5米/秒以上; ③、应优先考虑垂直管道。 2、采样点数目 ①、圆形烟道:在断面上设两个垂直的采样孔,按照烟道直径的大小将烟道分成一定数量的等面积同心圆环,在距离烟道内壁的不同距离设采样点。设置方法见(P167)表3-14。
②、矩形烟道:将烟道断面分成一定数目的等面积矩形小块,各小块中心即为采样点位置。小矩形的数目可以根据烟道断面的面积确定,见P167表3-15。②、矩形烟道:将烟道断面分成一定数目的等面积矩形小块,各小块中心即为采样点位置。小矩形的数目可以根据烟道断面的面积确定,见P167表3-15。 ③、拱形烟道:将其分成矩形和半圆形设置采样点。 上述布点方法适用于烟道的烟尘采样,对于烟气中的气态和蒸气态指标的采样,由于其分布均匀,不需要多点采样。 (三)、基本状态参数的测定 烟气的温度和压力是烟气的基本状态参数。 1、温度的测量 长杆水银温度计 ,适用于测量烟道直径小、温度不高的烟气温度; 热电偶测温毫伏计,适用于直径大、温度高的烟道。
2、压力的测定: 气体压力的测定用测压管和压力计。 常用的测压管有标准皮托管和S型皮托管。 常用的压力计有U型压力计和斜管式微压计。 烟气的压力分全压(Pt)、静压(Ps)和动压(Pν) 。 其关系为:Pt =Ps +Pν 静压(Ps):是指单位体积气体所具有的势能,其测定值是相对于大气压而言的,比大气压力大时为正值,比大气压力小时为负值; 动压(Pν):是指单位体积气体所具有的动能,作用于气体流动的方向,动压恒为正值; 全压(Pt) :是指气体在管道中流动时具有的总能量,其测定值也是相对于大气压力的相对值,其数值有正有负。
3、流速和流量的计算 烟气流速与烟气的温度和压力关系为: 式中:Vs——烟气流速(m/s); Kp——皮托管校正系数; Pv——烟气动压(Pa); ρ——烟气密度(kg/m3); Rs——烟气气体常数(J/kg.K); Ts——烟气绝对温度(K); Bs——烟气绝对压力( Pa)。
(四)、含湿量的测定 烟气中水蒸气的含量变化范围较大,一般污染物的浓度表示以不含水蒸气的干烟气在标准状态下的浓度。含湿量的测定方法有:重量法、冷凝法和干湿球法等。
二、流动污染源监测 流动污染源主要包括汽车、柴油车、轮船、飞机等,其主要污染物有:NOx、CH、CO等,浓度与机动车的种类和行驶状态有关。 机动车尾气的测定指标一般有以下几种: 1、汽车怠速CO、CH的测定 测定方法:采用非色散红外气体分析仪进行测定; 专用汽车排气分析仪(MEXA-324F),可直接显示测定结果,其中,CO以体积百分含量表示,CH以ppm表示。 2、汽油车排气中NOx的测定 3、柴油车排气烟度的测定 烟度:由炭的聚合体(85-95%)、氧(4-8%)、少量氢、灰分和多环芳烃等组成。
使一定体积的烟气透过一定面积的滤纸后,滤纸被染黑的程度,用波许(Rb)单位表示。使一定体积的烟气透过一定面积的滤纸后,滤纸被染黑的程度,用波许(Rb)单位表示。 测定方法:用气泵在规定时间内从柴油机排气管中抽取一定体积的排气,让其通过一定面积的白色滤纸,然后测定被染黑滤纸的吸光度。 专用波许烟度计:
