Presentation Transcript


Encontro mensal abece

Encontro Mensal - ABECE

Pisos de concreto das garagens em subsolos de edifícios

Eng° Públio Penna Firme Rodrigues

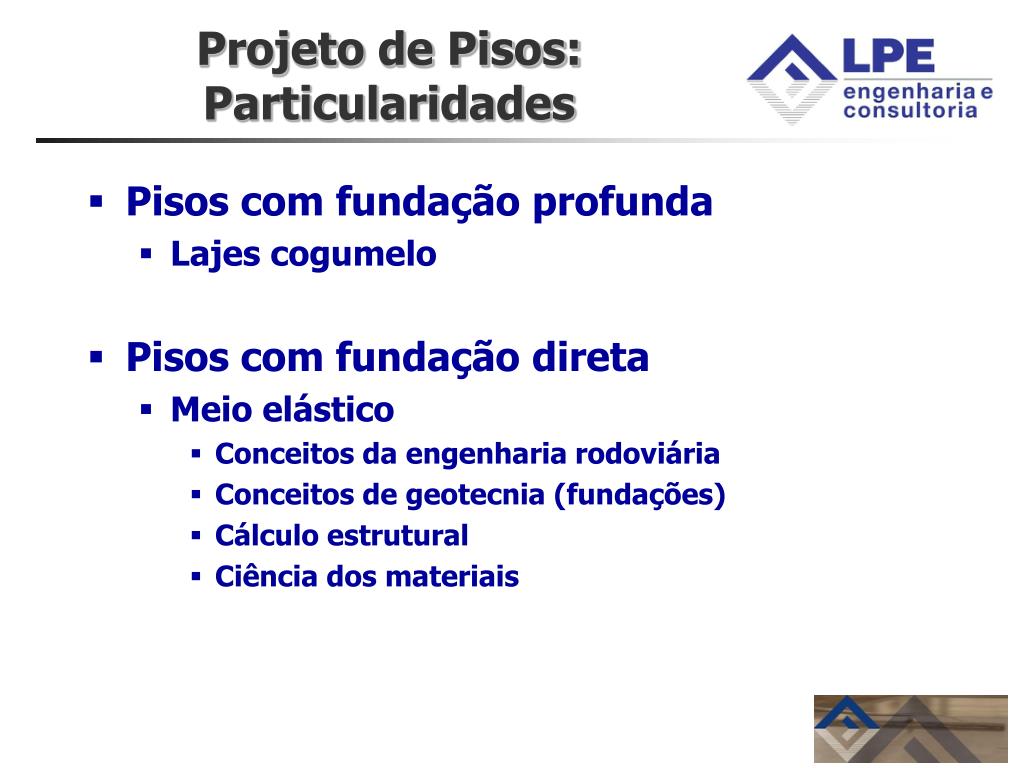

Projeto de pisos particularidades

Projeto de Pisos: Particularidades

  • Pisos com fundação profunda

    • Lajes cogumelo

  • Pisos com fundação direta

    • Meio elástico

      • Conceitos da engenharia rodoviária

      • Conceitos de geotecnia (fundações)

      • Cálculo estrutural

      • Ciência dos materiais

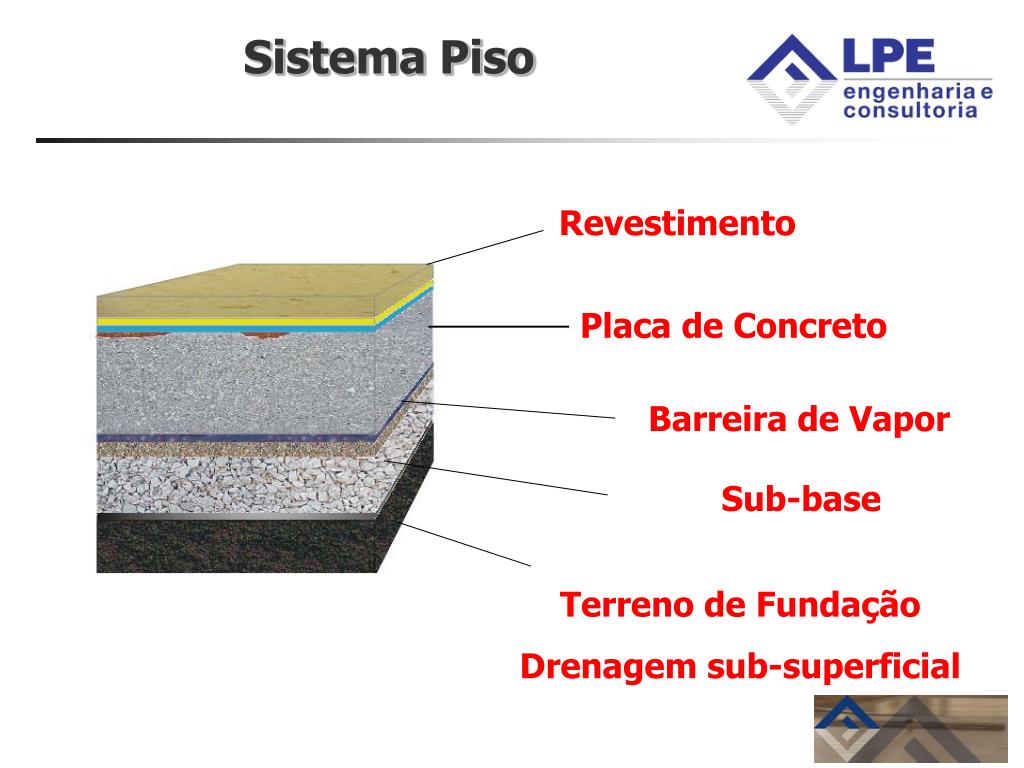

Sistema piso

Sistema Piso

Revestimento

Placa de Concreto

Barreira de Vapor

Sub-base

Terreno de Fundação

Drenagem sub-superficial


Drenagem sub superficial

Drenagem Sub-superficial


Drenagem

Drenagem

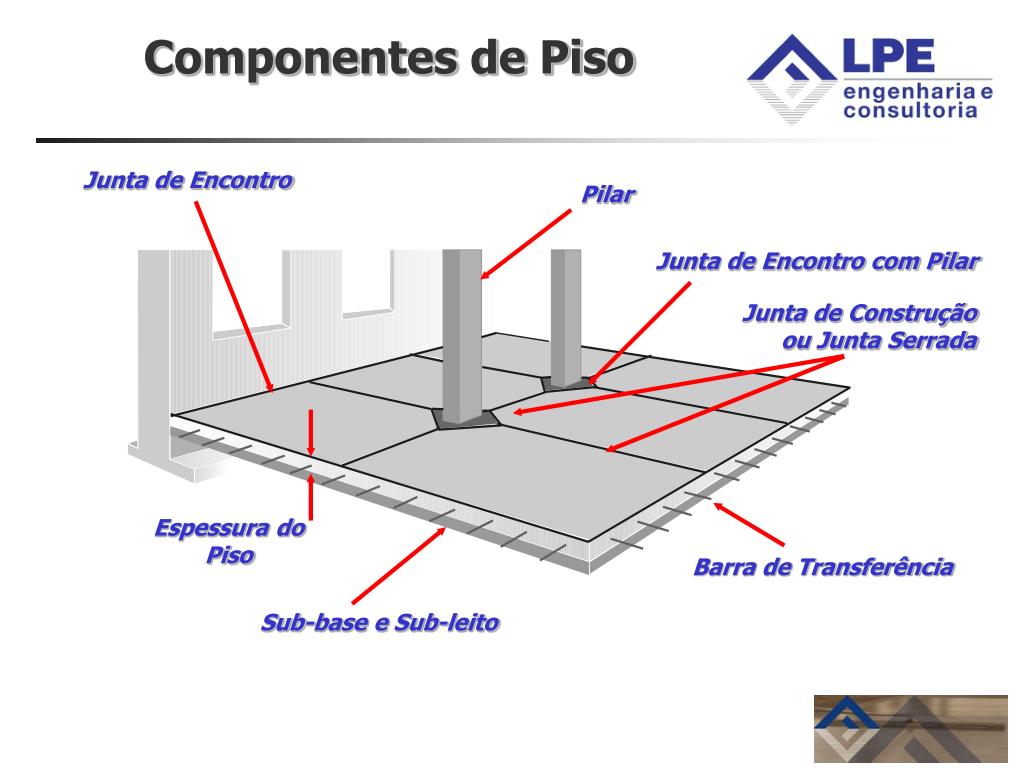

Componentes de piso

Junta de Encontro

Pilar

Junta de Encontro com Pilar

Junta de Construçãoou Junta Serrada

Espessura doPiso

Barra de Transferência

Sub-base e Sub-leito

Componentes de Piso


Juntas pagina o

Juntas: Paginação


Juntas pagina o1

Juntas: Paginação


Juntas detalhes

Juntas: Detalhes

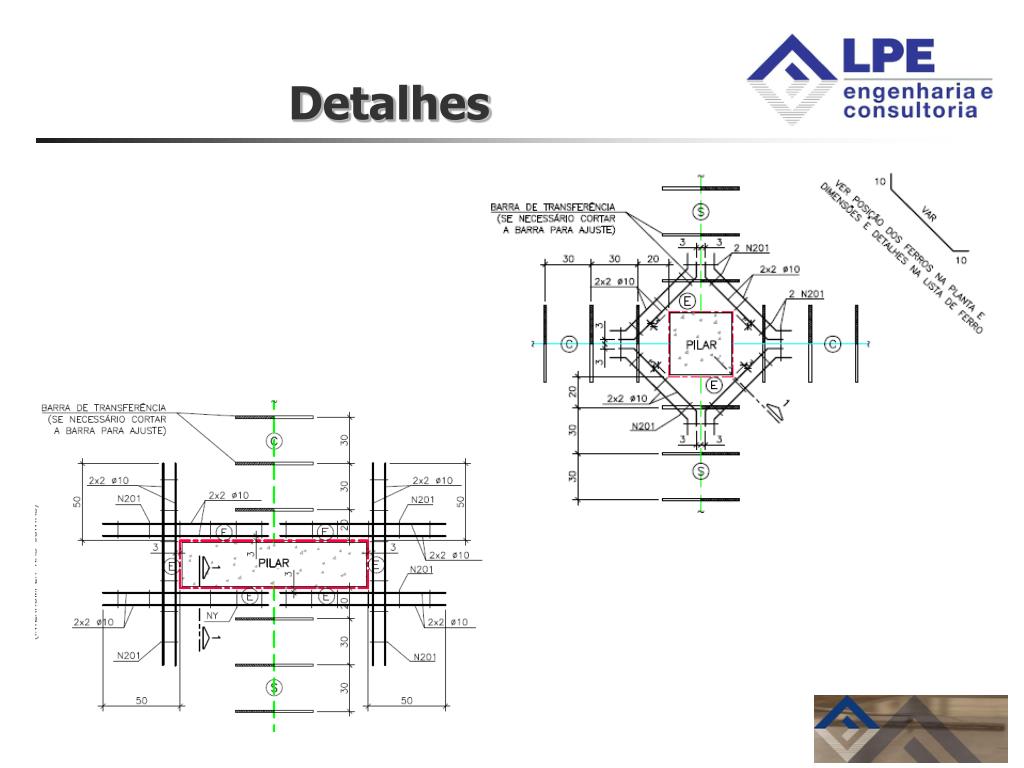

Detalhes

Detalhes


Encontro mensal abece

Barras de Transferência

P

P

h/2

y

Z / 2


Dimensionamento

Dimensionamento

Esforços Atuantes

  • Cargas móveis

    • Veículo 3 tf: σ=0,6 MPa

  • Tensões de retração + empenamento


Retra o secagem

Retração (Secagem)


Meios de controle

Meios de Controle

CimentosExpansivos

Variação linear (×10-6)

Concreto com aditivo

Concreto simples

Idade (dias)

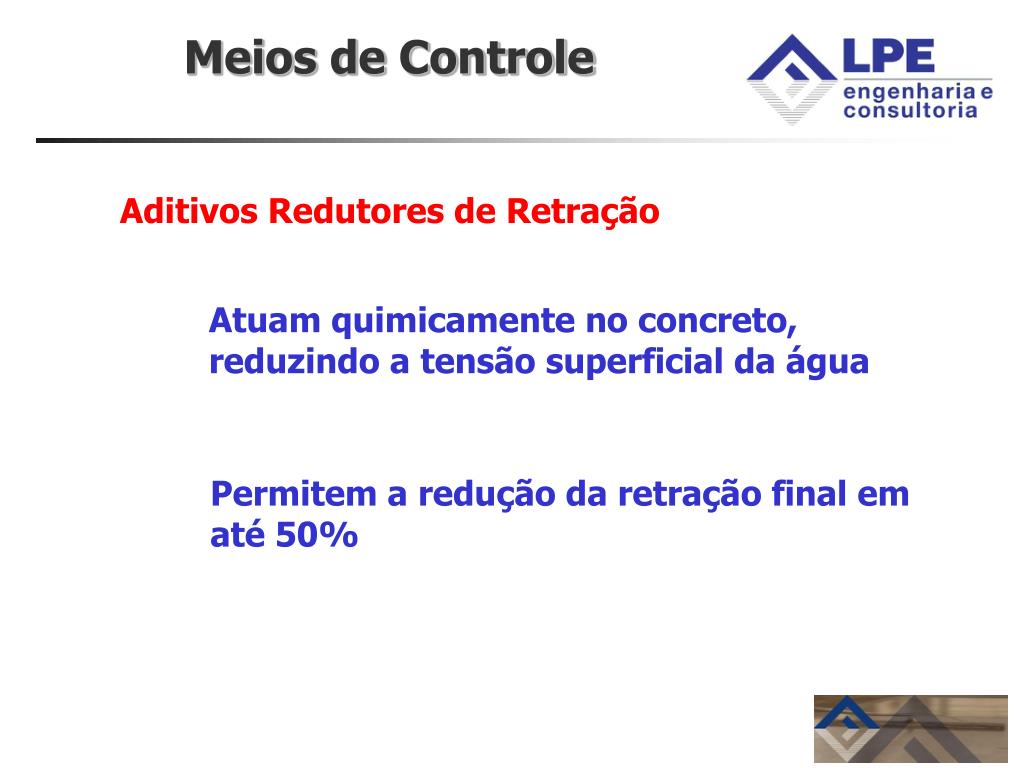

Meios de controle1

Meios de Controle

Aditivos Redutores de Retração

Atuam quimicamente no concreto, reduzindo a tensão superficial da água

Permitem a redução da retração final em até 50%


Dimensionameto os experimentos de losberg

Dimensionameto:Os experimentos de Losberg

Concreto Armado

Concreto Simples

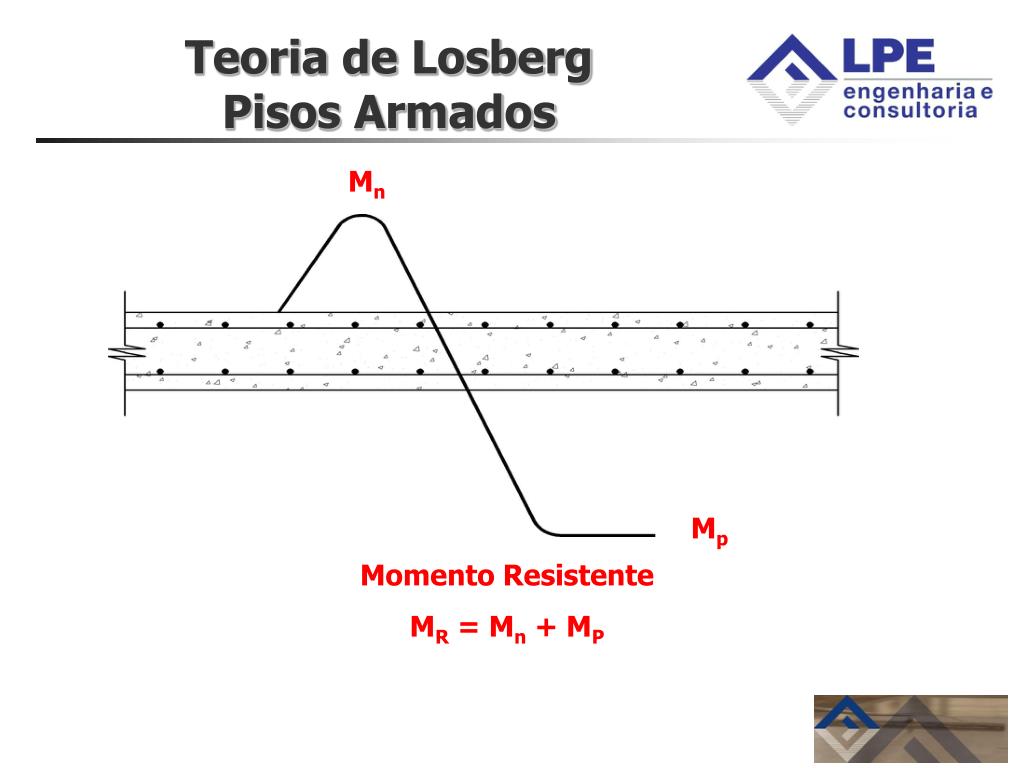

Teoria de losberg pisos armados

Teoria de LosbergPisos Armados

Mn

Mp

Momento Resistente

MR = Mn + MP


Teoria de losberg

Teoria de Losberg

Nova Abordagem de Dimensionamento

Conceito de Tenacidade

Validade: fibras e telas

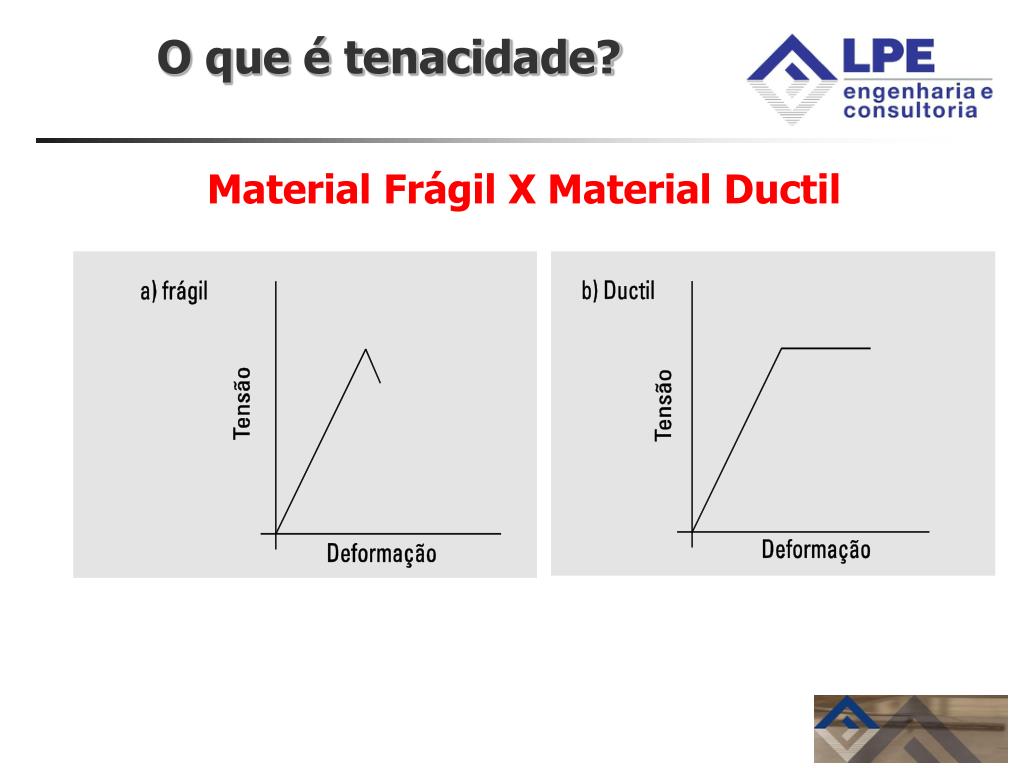

O que tenacidade

O que é tenacidade?

Material Frágil X Material Ductil


Tenacidade

Tenacidade


Exemplos

Exemplos

Materiais frágeis:

Vidro

Concreto

Cerâmica

Materiais dúteis

Materiais Metálicos: aço, alumínio...

Compósitos


Concreto refor ado com fibras

Concreto Reforçadocom Fibras

Conceito de Compósito

Matriz + Fibra ou Tela


Comp sito

Compósito


Volume cr tico v crit

Volume Crítico − Vcrit


Tipos de fibras

Tipos de Fibras

Fibras de Aço:

Reforço estrutural

Fibras plásticas

Microfibras: controle de retração inicial

Macrofibras: reforço estrutural


Fibras de a o

Fibras de Aço


Fibras de a o formato da fibra

Fibras de Aço: Formato da Fibra

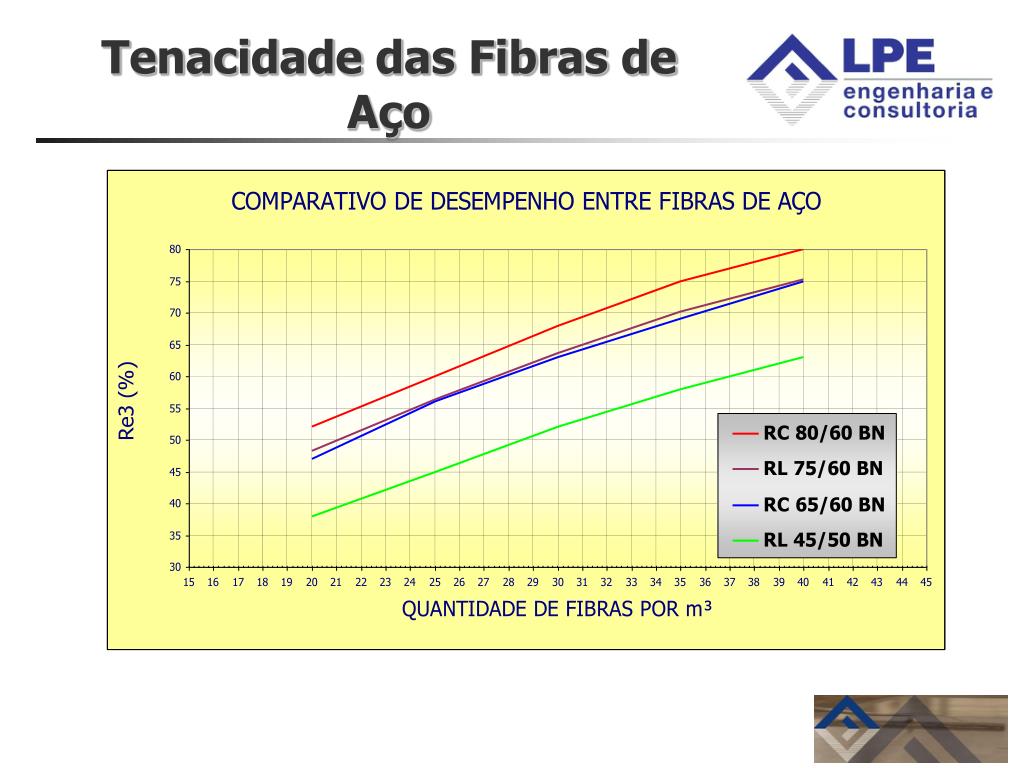

Tenacidade das fibras de a o

Tenacidade das Fibras de Aço


Tipo de fibras macrofibras

Tipo de Fibras: Macrofibras

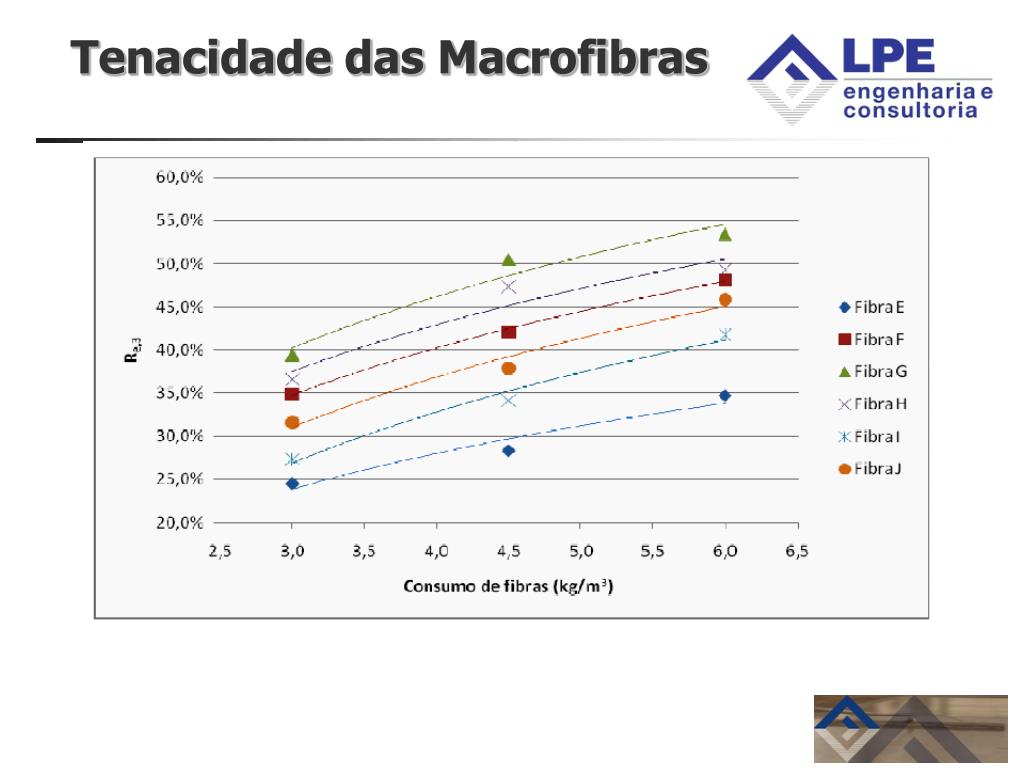

Tenacidade das macrofibras

Tenacidade das Macrofibras

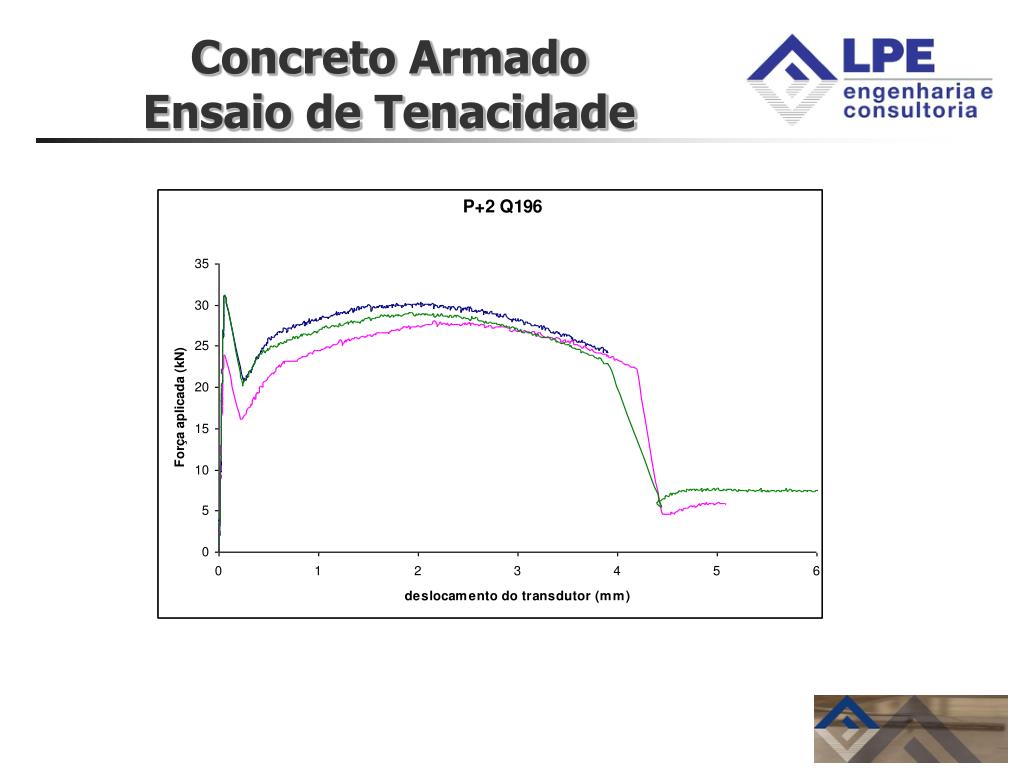

Concreto armado ensaio de tenacidade

Concreto ArmadoEnsaio de Tenacidade


Teoria de losberg concreto com fibras

Teoria de LosbergConcreto com Fibras

Re,3 > 0,30 ou 30%

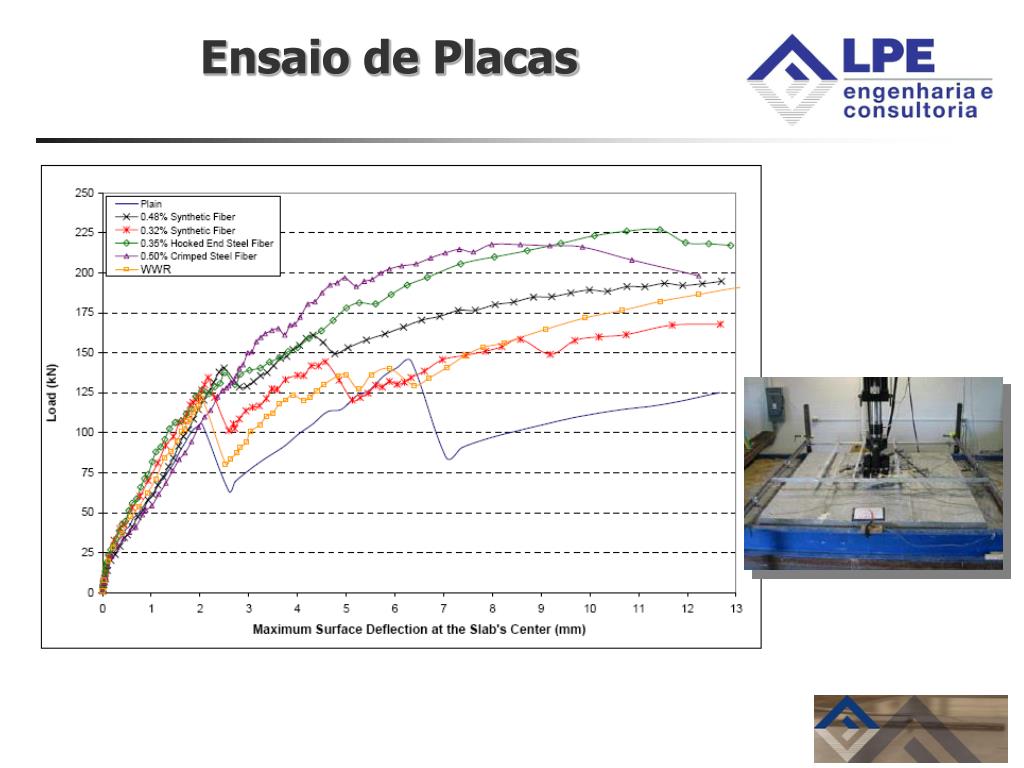

Ensaio de placas

Ensaio de Placas

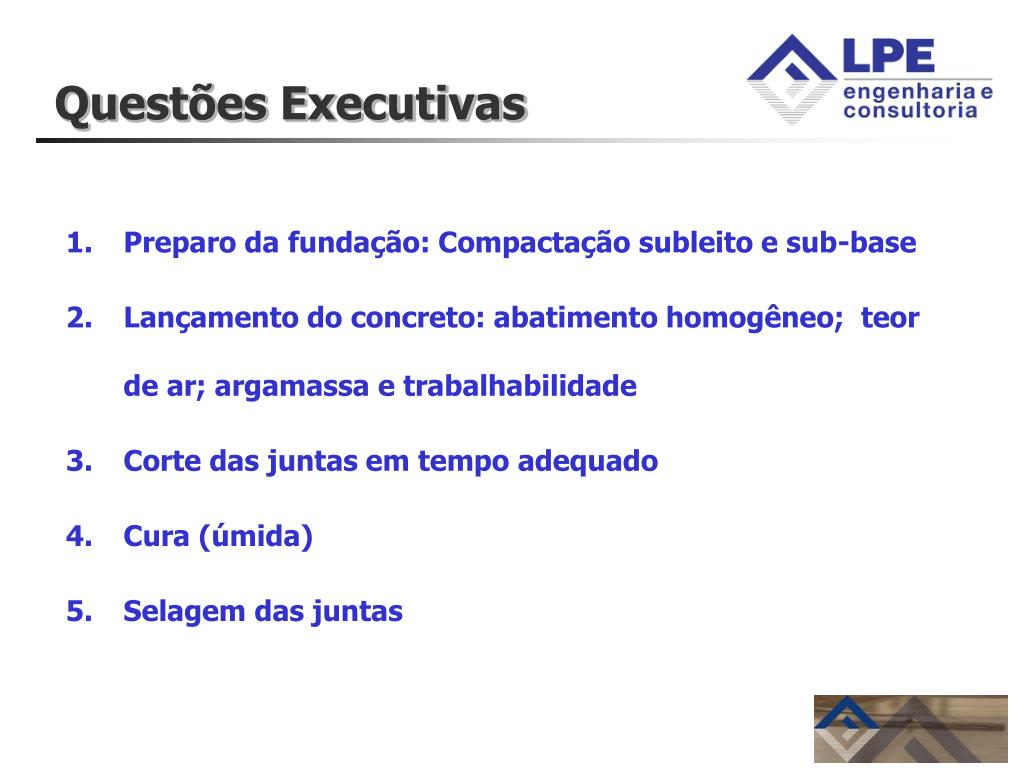

Quest es executivas

Questões Executivas

Preparo da fundação: Compactação subleito e sub-base

Lançamento do concreto: abatimento homogêneo; teor de ar; argamassa e trabalhabilidade

Corte das juntas em tempo adequado

Cura (úmida)

Selagem das juntas


Encontro mensal abece

Muito obrigado!

e-mail: [email protected]

Web: www.lpe.eng.br

Fone/Fax: (11) 5093 4209

Celular: (11) 9973 0252
