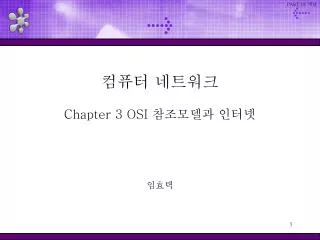

  1. PART 01 개념 컴퓨터 네트워크 Chapter 3 OSI 참조모델과 인터넷 임효택

  2. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • OSI 참조 모델 3.1.1 개념 • 종전까지 타사의 제품끼리는 네트워크 또는 구조가 서로 호환이 되지 않아 통신이 되지 않은 결과를 초래 • 19790년대 후반 국제 표준화 기구(ISO)는 네트워크 설계의 호환성을 증진시키기 위해 개방시스템 상호접속 참조모델(OSI)라 불리우는 구조를 제안

  3. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • [그림 3.1]

  4. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • Protocol Stack의 예 • 프로토콜 계층 (Protocol “Layers”) Networks are complex! • many “pieces”: • hosts • routers • links of various media • applications • protocols • hardware, software

  5. PART 01 개념 티켓마일리지/불평 수하물 찾기 입국수속 착륙 항공운행 티켓 구입 수하물 맡김 출국수속 이륙 항공운행 airplane routing Chapter 03 OSI 참조 모델과 인터넷 • 항공 여행의 구조 • 일련의 스텝들

  6. PART 01 개념 티켓 구입 수하물 맡김 출국수속 이륙 항공운행 티켓마일리지/불평 수하물 찾기 입국수속 착륙 항공운행 출발 공항 도착 공항 airplane routing airplane routing airplane routing Chapter 03 OSI 참조 모델과 인터넷 • 각 계층의 모듈화된 구현 중간 항공 기착지

  7. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • OSI model • OSI 모델은 분산 응용 처리를 위하여 개방화 시스템(open system) 을 연결하는 데 있어서 기본모델을 제공 • 7계층으로 구성 • 물리(Physical) 계층 • 데이타링크(Datalink) 계층 • 네트워크(Network) 계층 • 트랜스포트(Transport) • 세션(Session) 계층 • 표현(Presentation) 계층 • 응용(Application) 계층

  8. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 3.1.2 계층구조 • [그림 3.2]

  9. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • N계층의 프로토콜 엔티티 • 상대방의 동일층 사이간의 통신기능 • 상위층과 하위층의 프로그램 사이의 데이터와 제어정보를 송수신하는 기능 • 상위계층(N+1)은 현재층(N)의 서비스 사용자(service user)가 되며 현재층은 서비스 제공자(service provider) • 상하위 계층간의 주고 받는 정보를 N 서비스 프리미티브(primitive)

  10. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • Nested Protocol Header

  11. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 3.1.3 OSI 7계층 • OSI 7계층 • 물리 계층(Physical Layer) • 다른 개방 시스템에 전기적 신호를 전달하는 기능 • 데이터 링크 계층(Data Link Layer) • 순서 제어 • 오류 제어 • 흐름 제어 • 프레임 동기 • 네트워크 계층(Network Layer) • routing, addressing 기능

  12. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • 트랜스포트 계층(Transport Layer) • 종점간(end-to-end) 전송에만 관계 • 데이타 교환을 위해 신뢰성 있는 메커니즘을 제공 • 세션 계층(Session Layer) • 대화 형태 : 전이중(duplex), 반이중(half-duplex), 심플렉스(simplex) • checkpoint 메커니즘을 제공 • 표현 계층(Presentation Layer) • 데이타 표현과 형식의 차이를 해결 • 데이터를 암호화하거나 압축하는 기능 • 응용 계층(Application Layer) • 파일 전송 프로토콜(FTAM : File Transfer Access and Management) • 가상 단말(VT : Virtual Terminal) 프로토콜

  13. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • 인터넷 프로토콜 구조 • Transmission and Control Protocol/ Internet Protocol • TCP/IP 는 다양한 형태의 컴퓨터들이 연결될 때 통신방식을 통일하기 위해 국제적으로 사용하고 있는 통신방식 • 인터넷과 연결된 모든 컴퓨터는 TCP/IP 통신방식 준수 • TCP/IP는 인터넷과 연결된 컴퓨터들의 공용어 • [그림 3.3]

  14. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • 인터넷의 유래 • 미국방성에서 지원하는 알파네트(Arpanet)라 불리는 네트워크에서 유래 • 1970년대 초에 TCP/IP 프로토콜 개발 • 1980년대 슈퍼 컴퓨터들간의 네트워크인 NSFNET와 연결되면서 오늘날 말하는 인터네트(Internet)라는 네트워크의 외향을 갖춤 • 인터넷 주소 • 인터네트에는 모든 컴퓨터 또는 호스트들이 호스트 이름 또는 IP 주소를 소유 • 예: kowon.dongseo.ac.kr, 203.241.176.13 • 전자우편 주소 형식:사용자 ID @ 호스트의 IP 주소 • 예 : htlim@kowon.dongseo.ac.kr • 호스트 이름 형식: 호스트 이름 . 소속 단체 . 단체 성격 . 소속 국가---> 도메인 네임구조 준수

  15. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • 도메인 네임(Domain Name)의 예

  16. PART 01 개념 application transport network link physical Chapter 03 OSI 참조 모델과 인터넷 • 인터넷 프로토콜 스택(Internet protocol stack) • 응용(application) :네트워크 응용서비스 지원 • ftp, smtp, http • 트랜스포트(transport) : host-host data transfer • tcp, u에 • 네트워크(network) :출발지에서 목적지로 패킷을 라우팅 • ip, routing protocols • 링크(link) :이웃 네트워크 요소들간의 데이터 전송 • ppp, ethernet • 물리(physical) : bits “on the wire”

  17. PART 01 개념 network link physical application transport network link physical application transport network link physical application transport network link physical application transport network link physical Chapter 03 OSI 참조 모델과 인터넷 • 계층화 : 논리적 통신(logical communication) 각 계층: • distributed • “엔티티(entities)”는 각 계층의 기능을 구현 • 엔티티는 다른 노드의 같은 계층(peer)와 메시지를 교환하며 어떤 행위를 수행

  18. PART 01 개념 network link physical transport application transport network link physical application transport network link physical application transport network link physical application transport network link physical data data data ack transport Chapter 03 OSI 참조 모델과 인터넷 • Layering: 논리적(logical) communication 예: 트랜스포트(transport) • App.에서 데이터 받음 • 트랜스포트 데이타단위 를 만들기 위해 주소, 신뢰성 체크정보등을 추가 • 트랜스포트 데이타단위 을 peer에게 보냄 • peer가 ack할때까지 기다림 • analogy: post office

  19. PART 01 개념 network link physical application transport network link physical application transport network link physical application transport network link physical application transport network link physical data data Chapter 03 OSI 참조 모델과 인터넷 • Layering: 물리적(physical) communication

  20. PART 01 개념 message M M H H H H H H H H H H H H t l t t n t n l n n t t segment M M datagram M M application transport network link physical application transport network link physical frame M M Chapter 03 OSI 참조 모델과 인터넷 • 프로토콜 계층화 및 데이터 • 각 계층은 상위계층에서 데이터를 받아서 새로운 데이터 단위를 만들기 위해 헤더 정보를 추가 • 새로만든 데이터 단위는 하위 계층으로 전달 source destination

  21. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • Internet History 1961-1972: 초기 packet-switching 원리 • 1961: queueing theory가 packet-switching의 효율성을 보임 (Kleinrock) • 1964: 군사망에서 packet-switching 사용 • 1967: Advanced Reearch Projects Agency이 ARPAnet 구상 • 1969: first ARPAnet이 동작 • 1972: -ARPAnet이 공개 -NCP (Network Control Protocol) first host-host protocol -first e-mail program -ARPAnet has 15 nodes

  22. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • Internet History 1972-1980: Internetworking, 새로운 기업 네트워크 • 1970: ALOHAnet satellite network in Hawaii • 1973: Metcalfe’s PhD thesis proposes Ethernet • 1974: Cerf and Kahn - architecture for interconnecting networks • 70년대 후반: proprietary architectures: DECnet, SNA, XNA • 70년대 후반 : switching fixed length packets (ATM precursor) • 1979: ARPAnet has 200 nodes

  23. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • Internet History 1980-1990: 새로운 프로토콜, 네트워크의 확대 • 1983: deployment of TCP/IP • 1982: smtp e-mail protocol defined • 1983: DNS defined for name-to-IP-address translation • 1985: ftp protocol defined • 1988: TCP congestion control • new national networks: Csnet, BITnet, NSFnet, Minitel • 100,000 hosts connected to confederation of networks

  24. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • Internet History 1990’s: 상업화, WWW • 1990년대 초: WWW • hypertext [Bush 1945, Nelson 1960’s] • HTML, http: Berners-Lee • 1994: Mosaic, later Netscape • late 1990’s: commercialization of the WWW Late 1990’s: • est. 50 million computers on Internet • est. 100 million+ users • backbone links runnning at 1 Gbps

  25. PART 01 개념 Chapter 03 OSI 참조 모델과 인터넷 • 인터넷 접속 방법 • 전용선을 이용한 인터넷 접속 • 주로 기관(대학, 연구소, 회사등)에서 이용 • 대부분 자체 네트웍인 LAN(Local Atrea Network)을 구축 • 전용회선의 속도: 보통 56K BPS(Bit/second)이상 • 모뎀을 이용한 인터넷 사용 • 가정이나 소규모의 회사 • SLIP(Serial Line Internet Protocol) 과 PPP(Point-to-Point Protocol) 사용 • 초고속 인터넷 이용한 인터넷 사용 • 이더넷(Ethernet) • VDSL(Very high-data rate Digital Subscriber Line) • ADSL(Asymmetric Digital Subscriber Line)

  26. PART 01 개념 라우터 AP mobile hosts Chapter 03 OSI 참조 모델과 인터넷 • Wireless(무선) 네트워크 사용
