  1. Fra ROD til Layout Tanja Brusen Bo Bekker [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  2. Vattenfall Heat Nordic – Et nordisk el- og varmeselskab [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

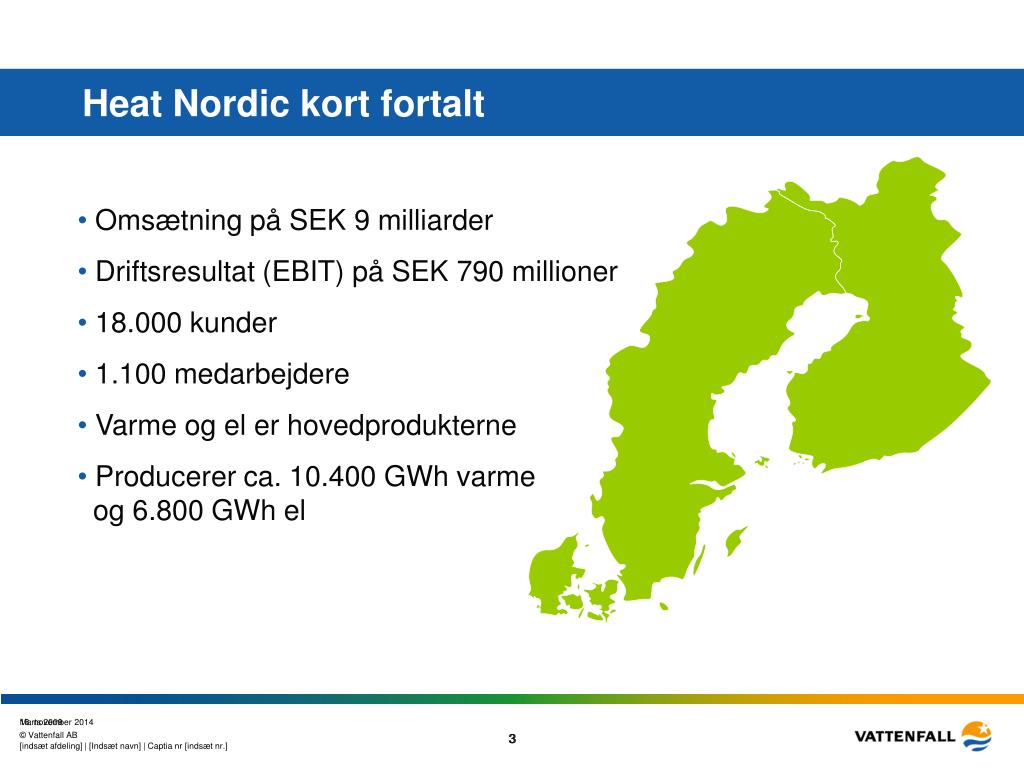

  3. Heat Nordic kort fortalt • Omsætning på SEK 9 milliarder • Driftsresultat (EBIT) på SEK 790 millioner • 18.000 kunder • 1.100 medarbejdere • Varme og el er hovedprodukterne • Producerer ca. 10.400 GWh varme og 6.800 GWh el Marts 2009 3 [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

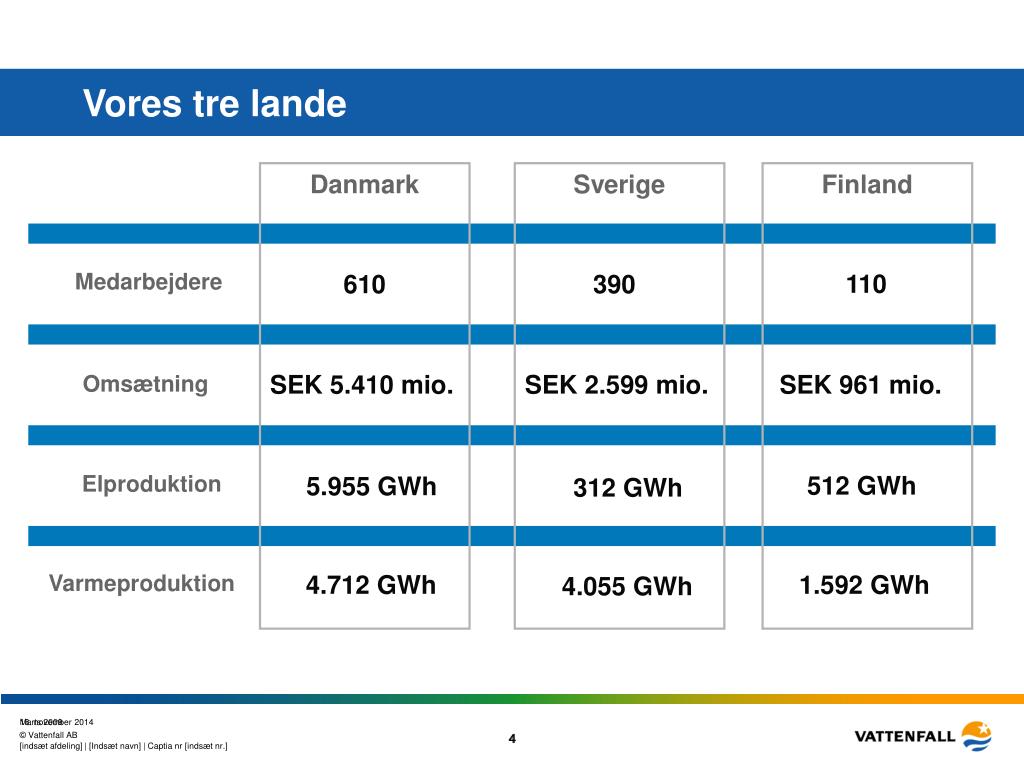

  4. Vores tre lande 5.955 GWh 312 GWh 4.712 GWh 4.055 GWh 1.592 GWh Danmark Sverige Finland Medarbejdere 110 610 390 SEK 5.410 mio. SEK 2.599 mio. SEK 961 mio. Omsætning Elproduktion 512 GWh Varmeproduktion Marts 2009 4 [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  5. Driftsanlæg - Heat Nordic i Danmark Fredericia Administrationsafdeling, 91 medarbejdere København Administrationsafdeling, 94 medarbejdere 5 [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  6. Opgaver • Små og store projekter • Vedligeholdelse • Udvikling af værker Nedbringelse af CO2 • Projektering • Selvprojekterende • Men også bygherre [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

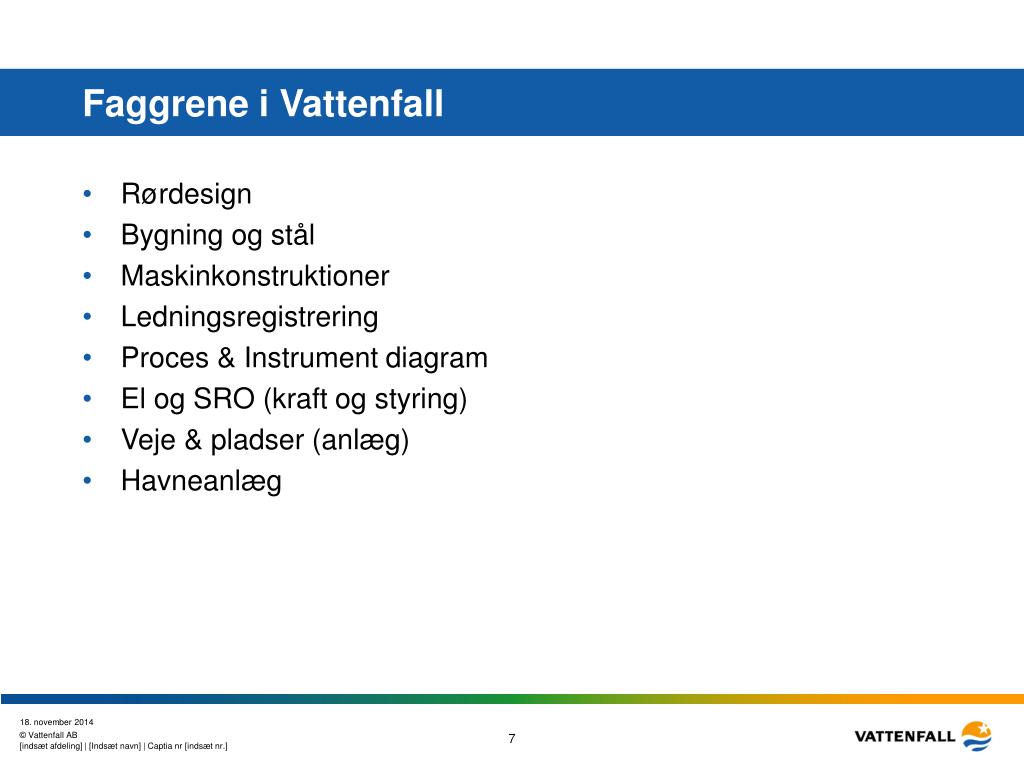

  7. Faggrene i Vattenfall • Rørdesign • Bygning og stål • Maskinkonstruktioner • Ledningsregistrering • Proces & Instrument diagram • El og SRO (kraft og styring) • Veje & pladser (anlæg) • Havneanlæg [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

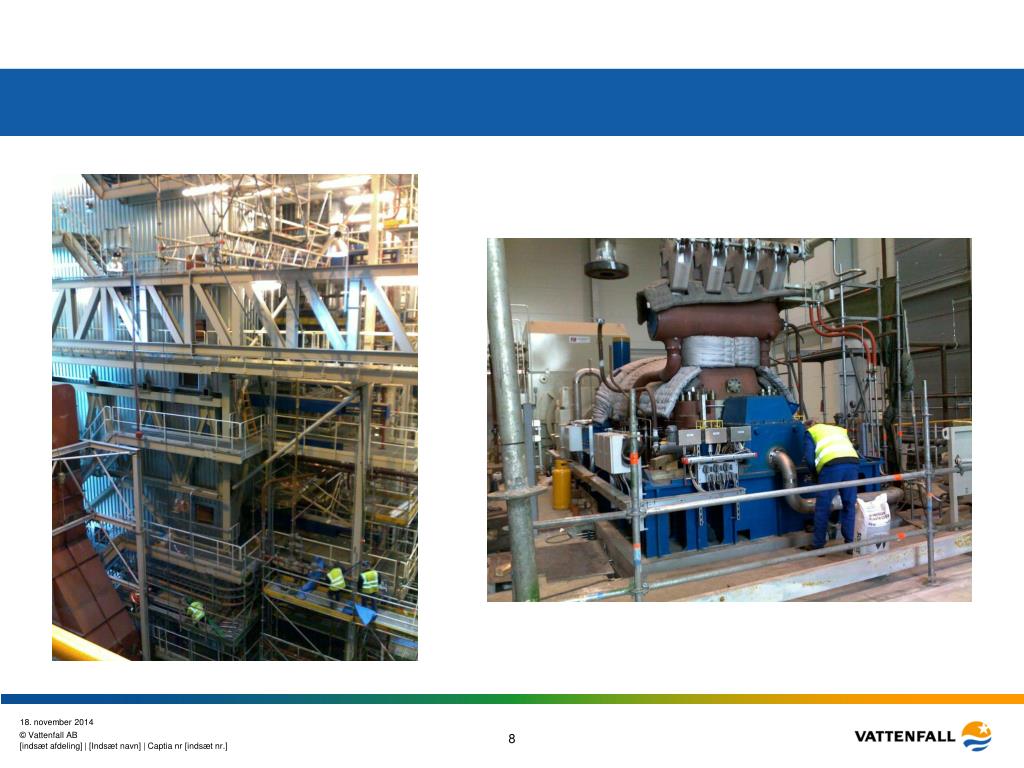

  8. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  9. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  10. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

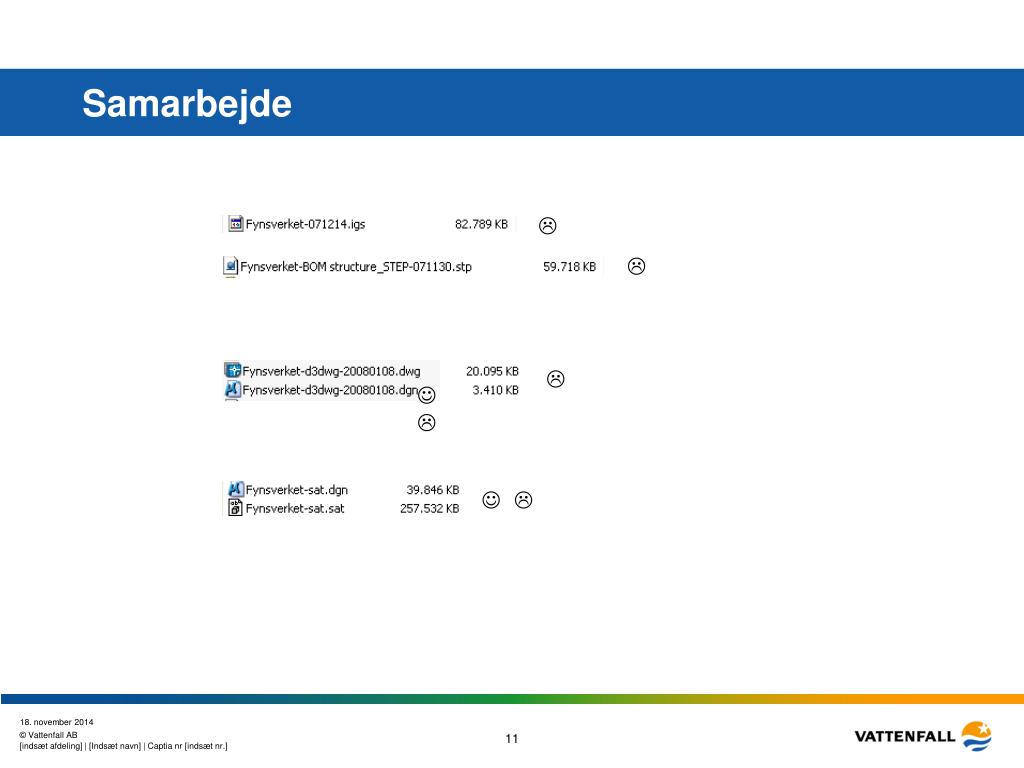

  11. Samarbejde        [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

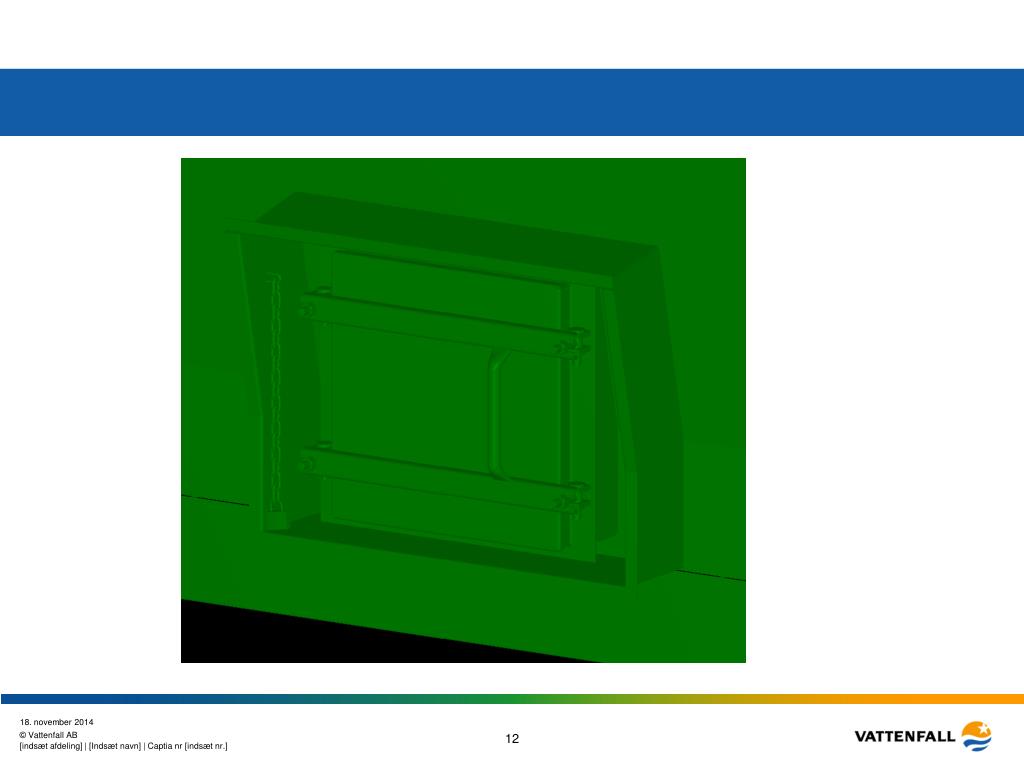

  12. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

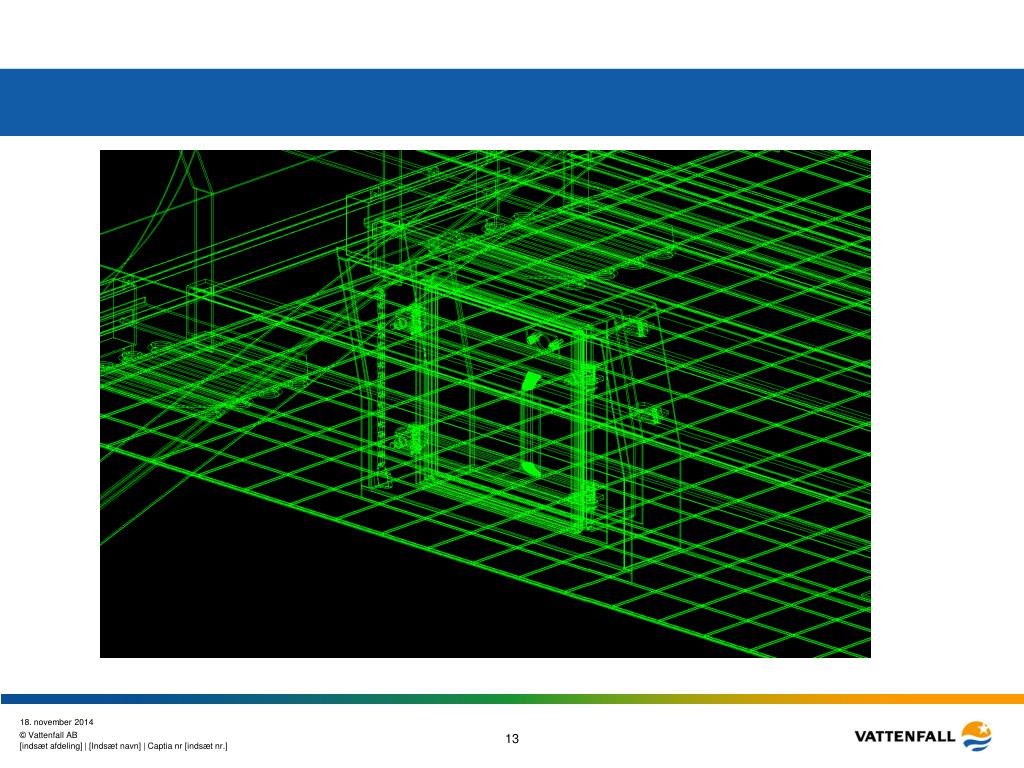

  13. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  14. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

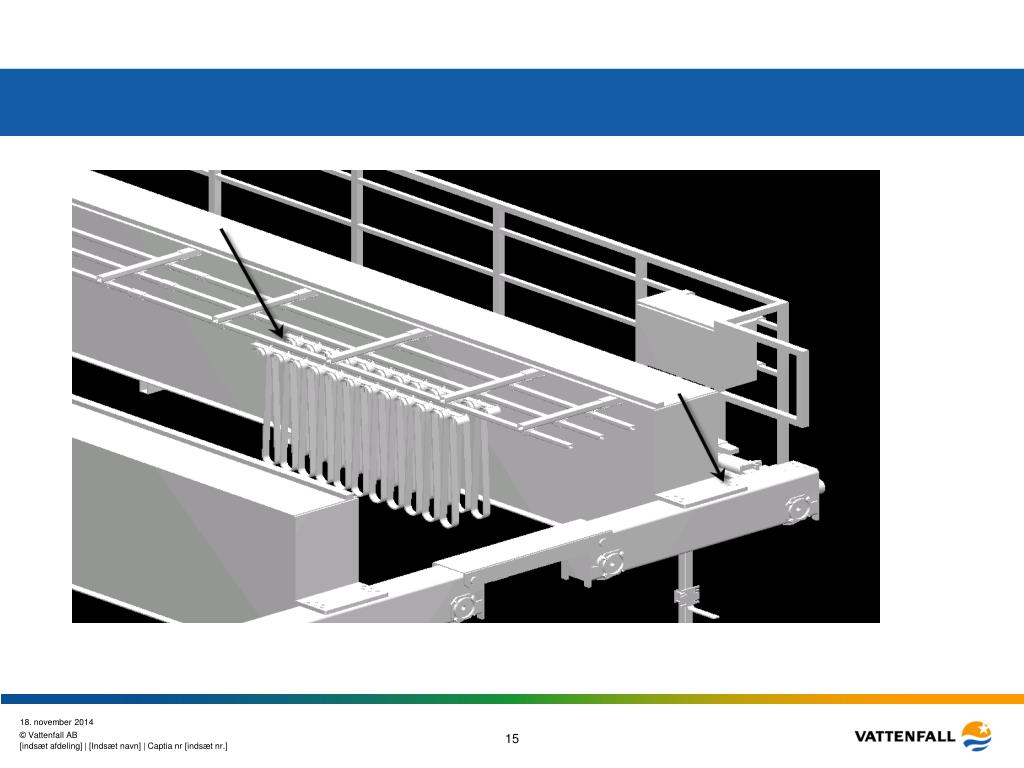

  15. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

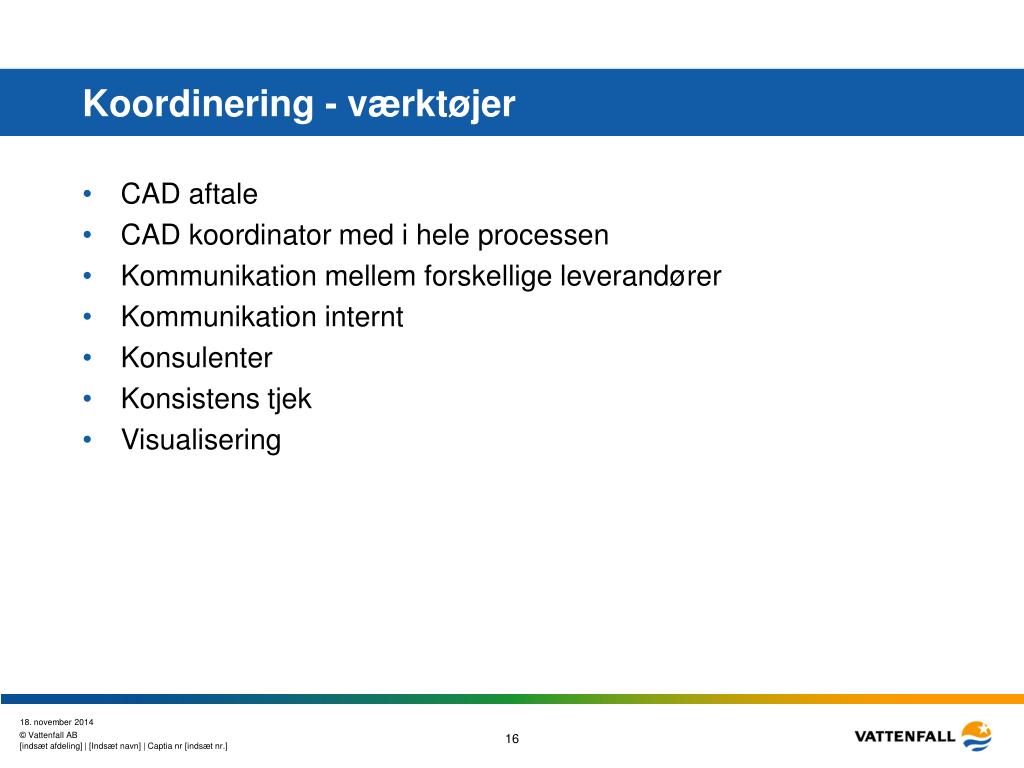

  16. Koordinering - værktøjer • CAD aftale • CAD koordinator med i hele processen • Kommunikation mellem forskellige leverandører • Kommunikation internt • Konsulenter • Konsistens tjek • Visualisering [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  17. Hvor går det galt – og hvordan løser vi det? • Windows mangler ram • Systemopsætningerne er forkerte • Microstation går ned • Import af fremmed modeller • Fejl i modeller • Microstation går i stå ved generering af snit • Eksport til andre systemer • Kommunikation [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  18. Windows fejler Windows mangler ram • Sørg for at der er ram nok i maskinen (4GB). • Windows XP håndtere maksimum 4GB, alt ud over dette er spild! • Windows Vista og Windows 7 håndtere mere ram. Sæt så meget ram i som det er muligt! System opsætningerne er forkerte • Varier størrelse på og antal af pagefiles • Tilret boot.ini med 3GB switch [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

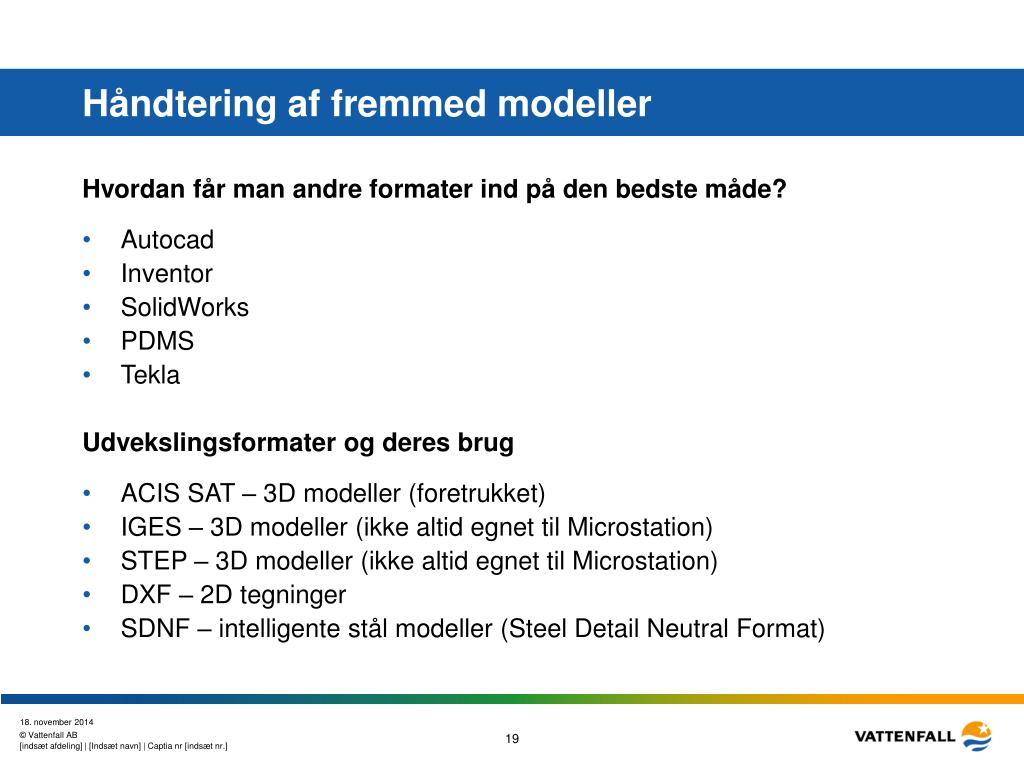

  19. Håndtering af fremmed modeller Hvordan får man andre formater ind på den bedste måde? • Autocad • Inventor • SolidWorks • PDMS • Tekla Udvekslingsformater og deres brug • ACIS SAT – 3D modeller (foretrukket) • IGES – 3D modeller (ikke altid egnet til Microstation) • STEP – 3D modeller (ikke altid egnet til Microstation) • DXF – 2D tegninger • SDNF – intelligente stål modeller (Steel Detail Neutral Format) [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

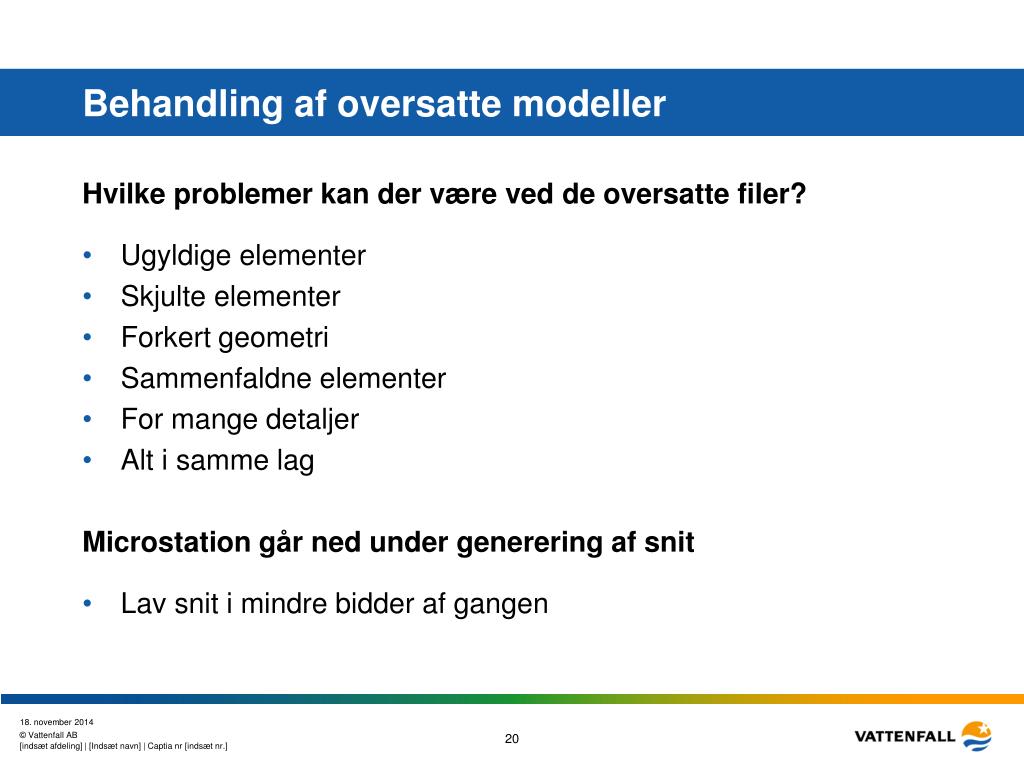

  20. Behandling af oversatte modeller Hvilke problemer kan der være ved de oversatte filer? • Ugyldige elementer • Skjulte elementer • Forkert geometri • Sammenfaldne elementer • For mange detaljer • Alt i samme lag Microstation går ned under generering af snit • Lav snit i mindre bidder af gangen [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

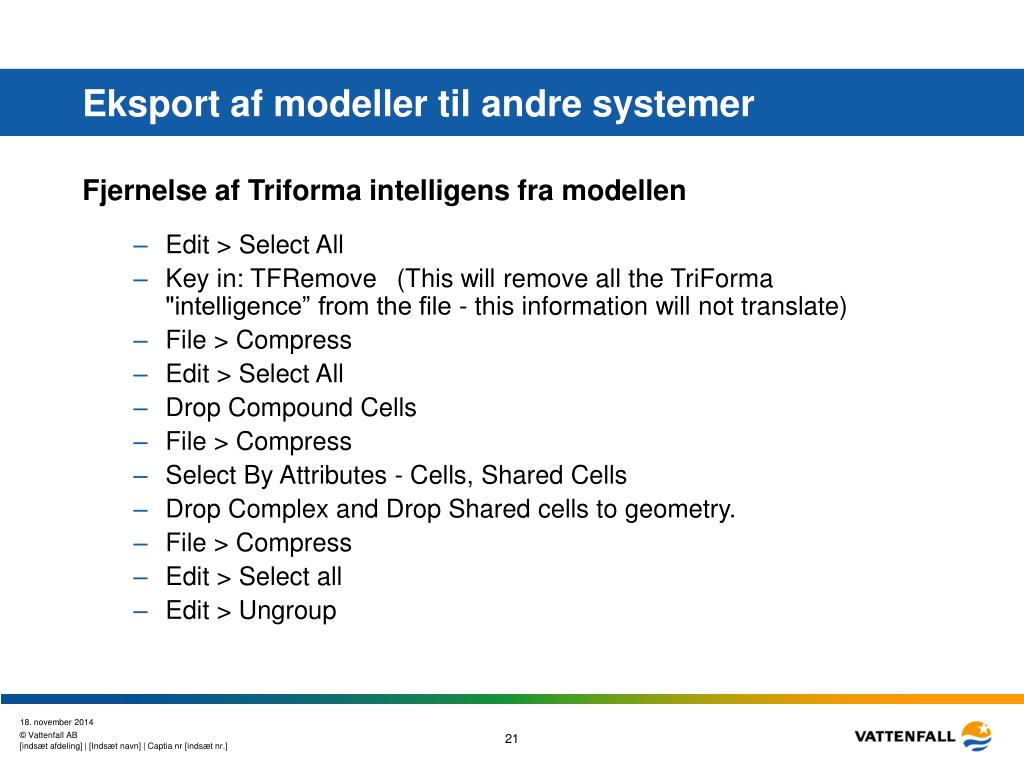

  21. Eksport af modeller til andre systemer Fjernelse af Triforma intelligens fra modellen • Edit > Select All • Key in: TFRemove (This will remove all the TriForma "intelligence” from the file - this information will not translate) • File > Compress • Edit > Select All • Drop Compound Cells • File > Compress • Select By Attributes - Cells, Shared Cells • Drop Complex and Drop Shared cells to geometry. • File > Compress • Edit > Select all • Edit > Ungroup [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  22. Kommunikation Kommunikation er det vigtigste værktøj i hele processen. Sørg for at skabe en god dialog, hvor alle tage del i ansvaret omkring modellen. Sørg for at skabe forståelse for jeres behov, men husk også at respektere andres behov. [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]

  23. Tak for jeres opmærksomhed! Marts 2009 23 [indsæt afdeling] | [Indsæt navn] | Captia nr [indsæt nr.]
