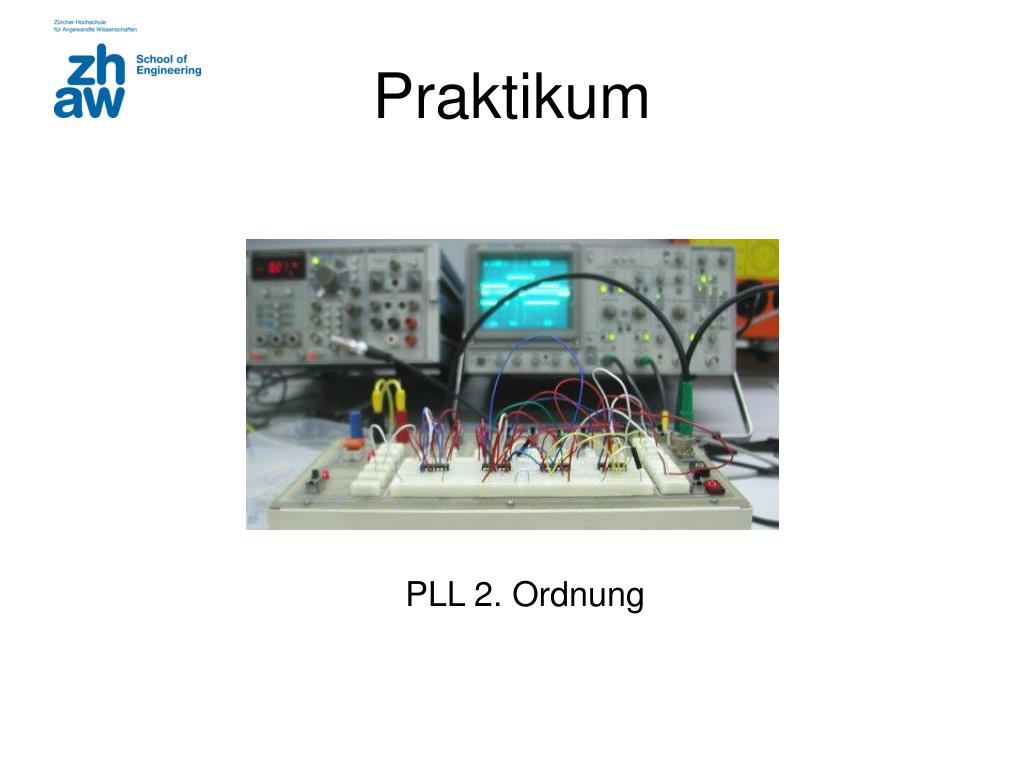

  1. Praktikum PLL 2. Ordnung

  2. PLL 2. Ordnung Sampling Clock Pulse Trigger 200…400 Hz Rep. freq. Design Aufgabe: Takterzeugung so, dass genau N = 512 Samples pro Pulsperiode entstehen

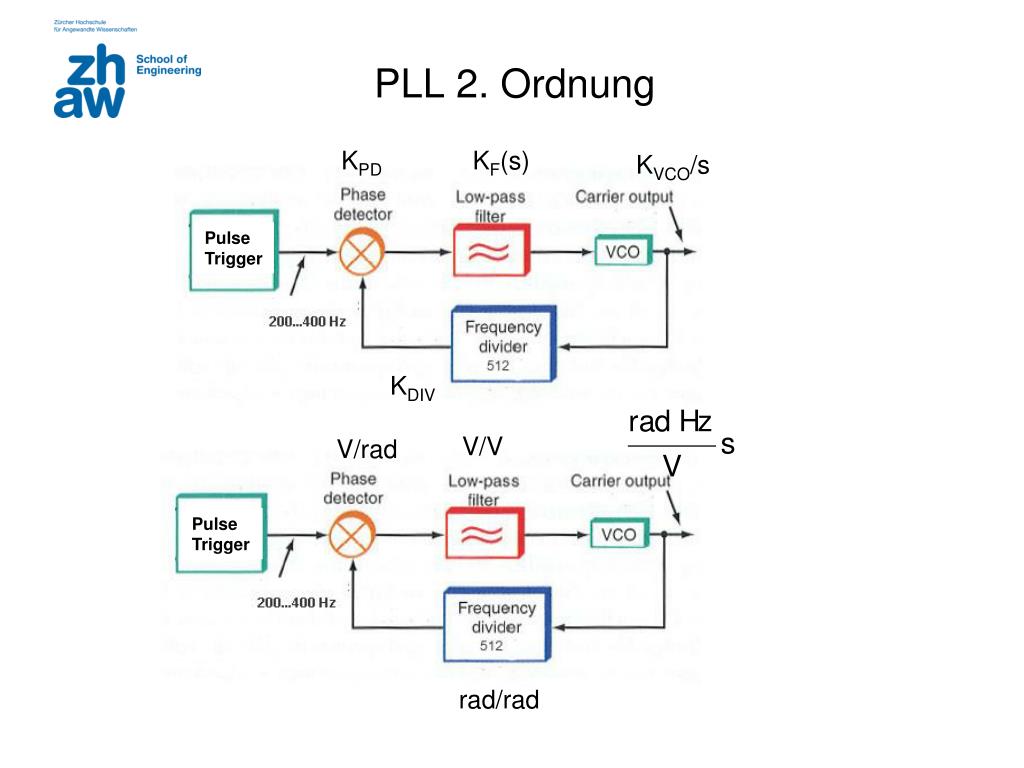

  3. PLL 2. Ordnung KPD KF(s) KVCO/s Pulse Trigger KDIV V/V V/rad Pulse Trigger rad/rad

  4. Loop Filter LF: PLL 2. Ordnung Zeitkonstanten: Note: Negative sign in KF : PD input exchange

  5. Einfachster PLL IC 2. Ordnung MC14046 / CD 4046 / HEF 4046 / MM74HC4046 … Family

  6. Design PLL 2. Ordnung

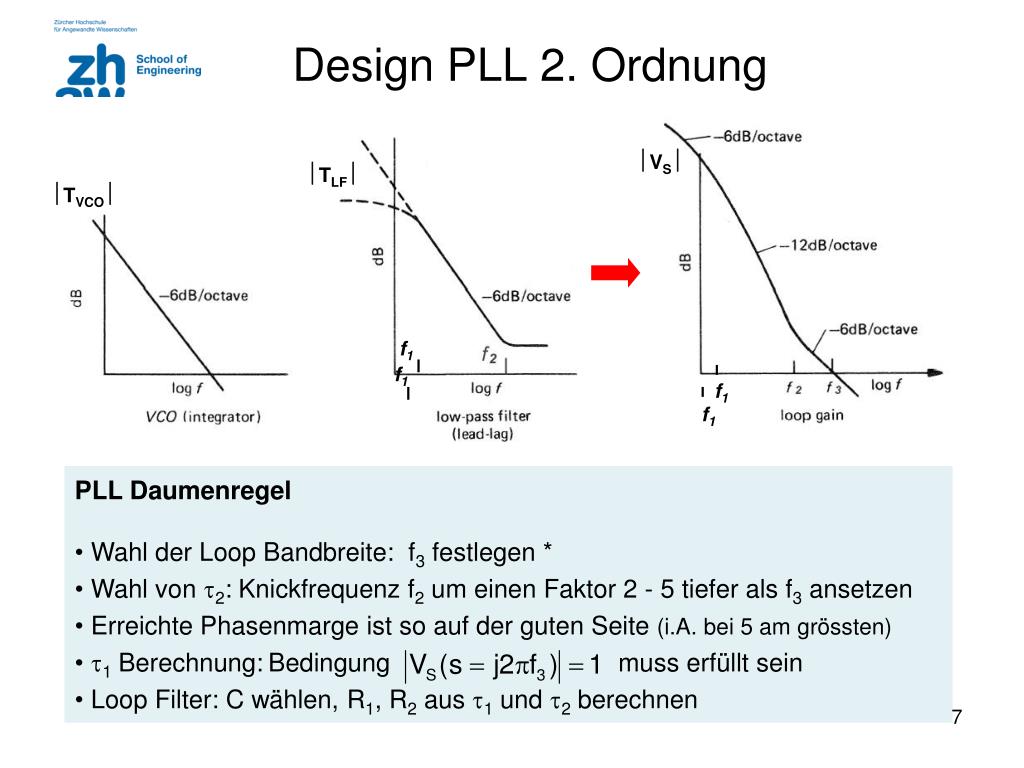

  7. VS TLF TVCO f1 f1 f1 f1 Design PLL 2. Ordnung • PLL Daumenregel • Wahl der Loop Bandbreite: f3 festlegen * • Wahl von 2: Knickfrequenz f2 um einen Faktor 2 - 5 tiefer als f3 ansetzen • Erreichte Phasenmarge ist so auf der guten Seite (i.A. bei 5 am grössten) • 1 Berechnung:Bedingung muss erfüllt sein • Loop Filter: C wählen, R1, R2 aus 1 und 2berechnen

  8. VS TLF TVCO f1 f1 PLL 2. Ordnung Examples: Case A f3 = 2 Hz Daumenregel: Faktor 4 Case B f3 = 1 Hz LF ohne Lead Anteil Case C f3 = 10 Hz Daumenregel: Faktor 2 VDD = 10 V, C = 6.8 uF

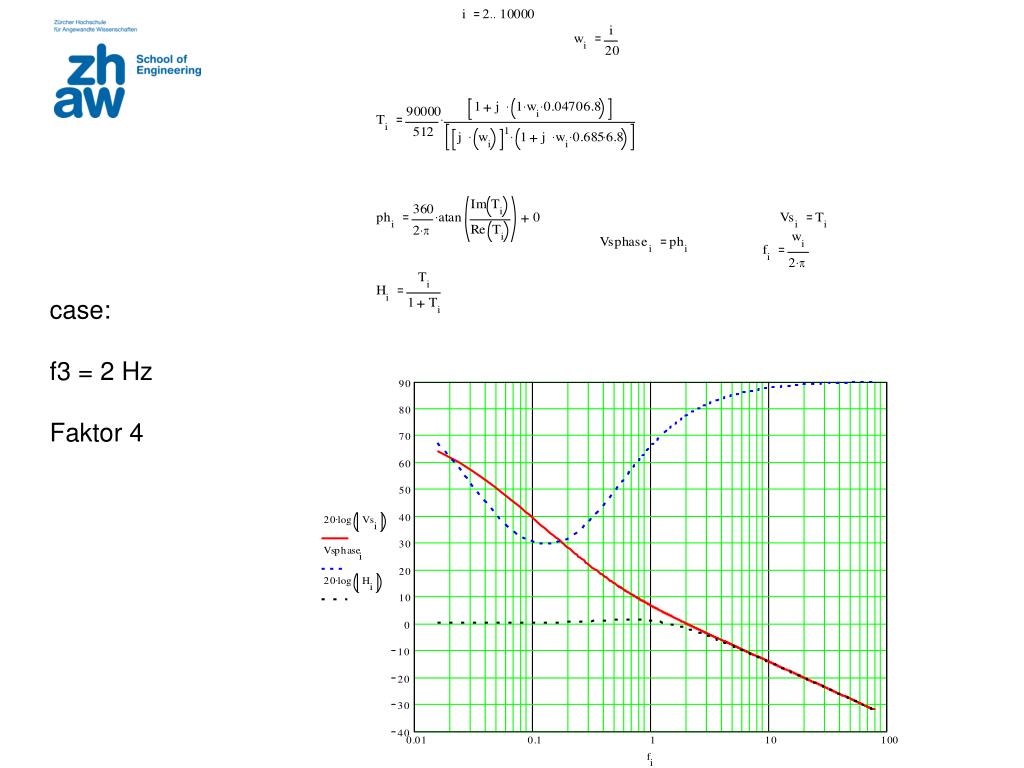

  9. case: f3 = 2 Hz Faktor 4

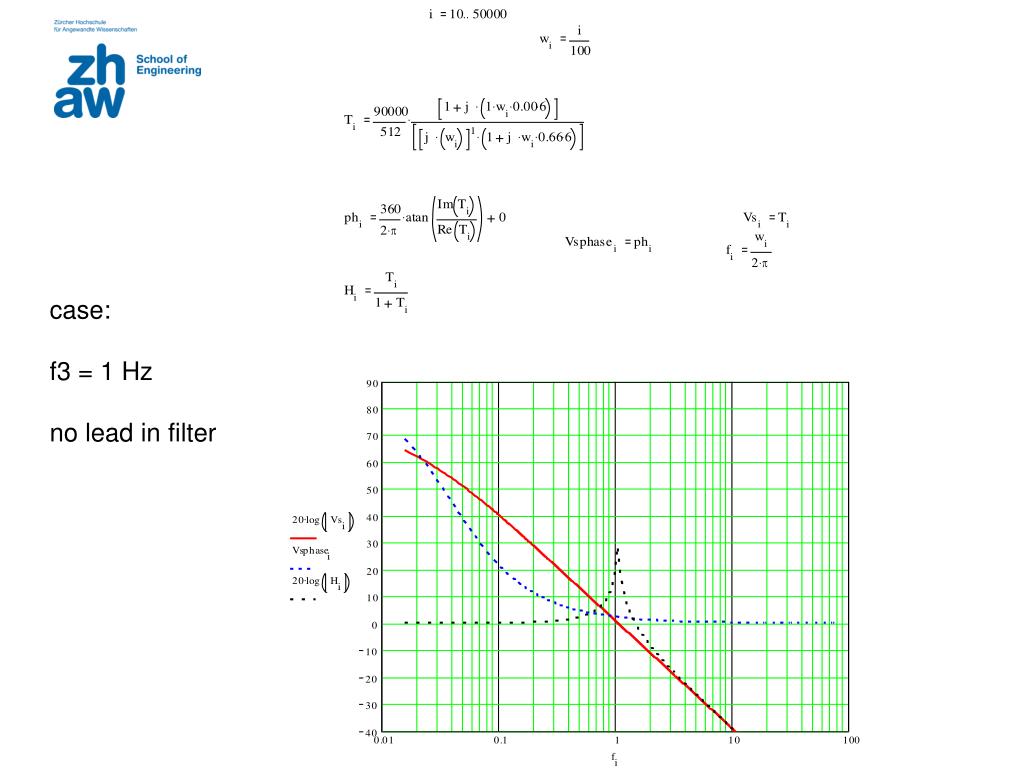

  10. case: f3 = 1 Hz no lead in filter

  11. case: f3 = 10 Hz Faktor 2
