Conceitos fundamentais aula 4

Conceitos Fundamentais – Aula 4

Aula 4 CF 1 Out 08


Polariza o de ondas electromagn ticas

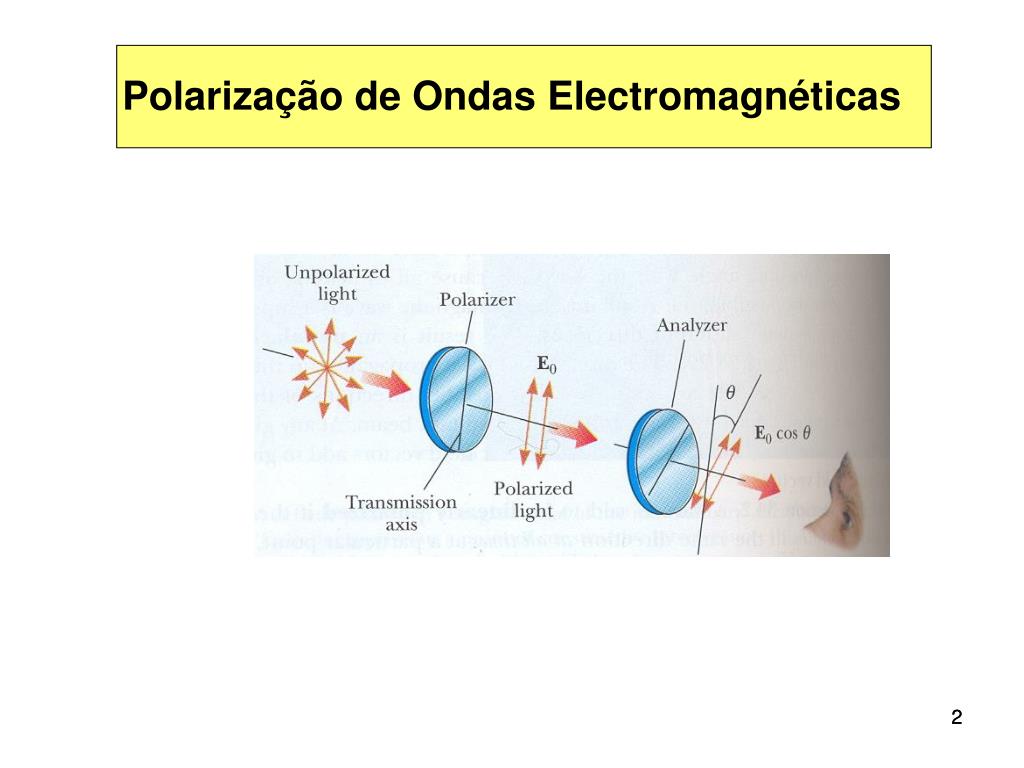

Polarização de Ondas Electromagnéticas

2


Polariza o de ondas electromagn ticas1

Polarização de Ondas Electromagnéticas

3


Conceitos fundamentais aula 4

  • nulos onda polarizada linearmente em , respectivamente.

  • ≠ 0 e em faseO campo eléctrico resultante tem uma direcção que faz com o euxo dos xx:

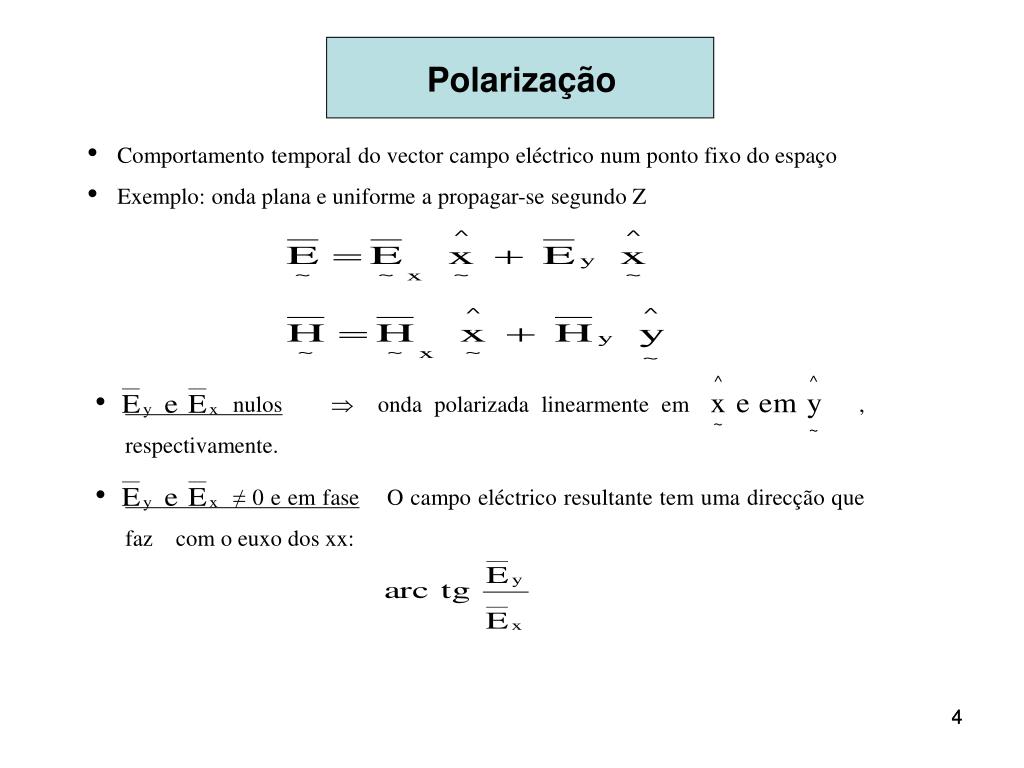

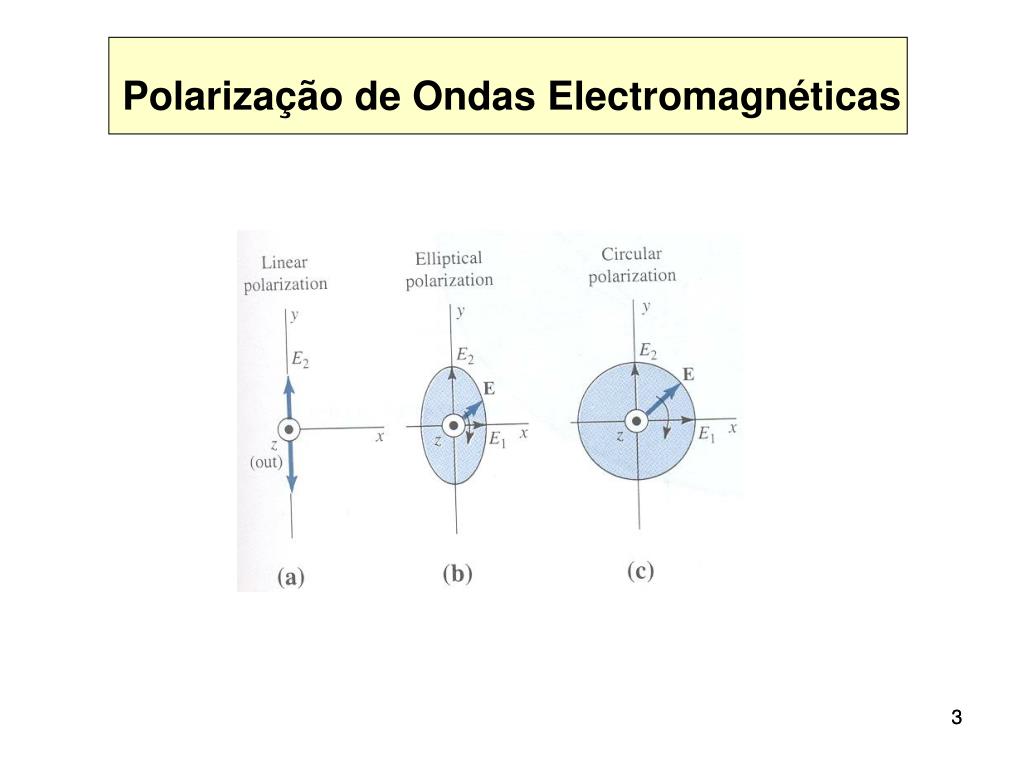

Polarização

  • Comportamento temporal do vector campo eléctrico num ponto fixo do espaço

  • Exemplo: onda plana e uniforme a propagar-se segundo Z

4


Conceitos fundamentais aula 4

  • não estão em fase

Num ponto qualquer do espaço (z=0):

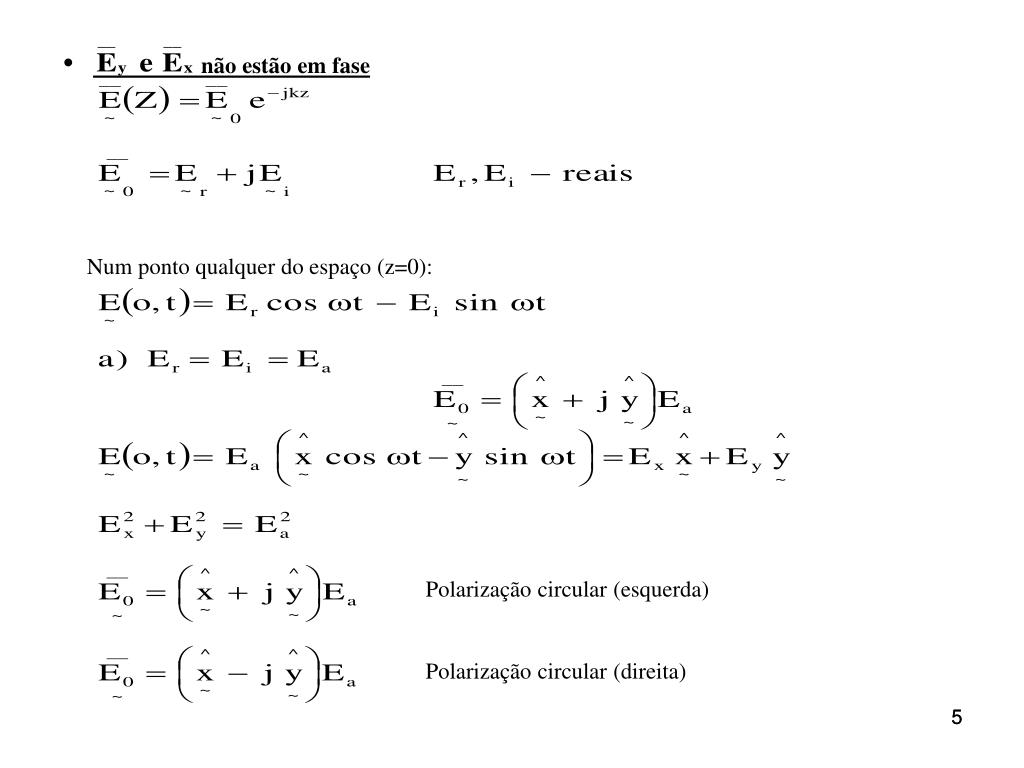

Polarização circular (esquerda)

Polarização circular (direita)

5


Conceitos fundamentais aula 4

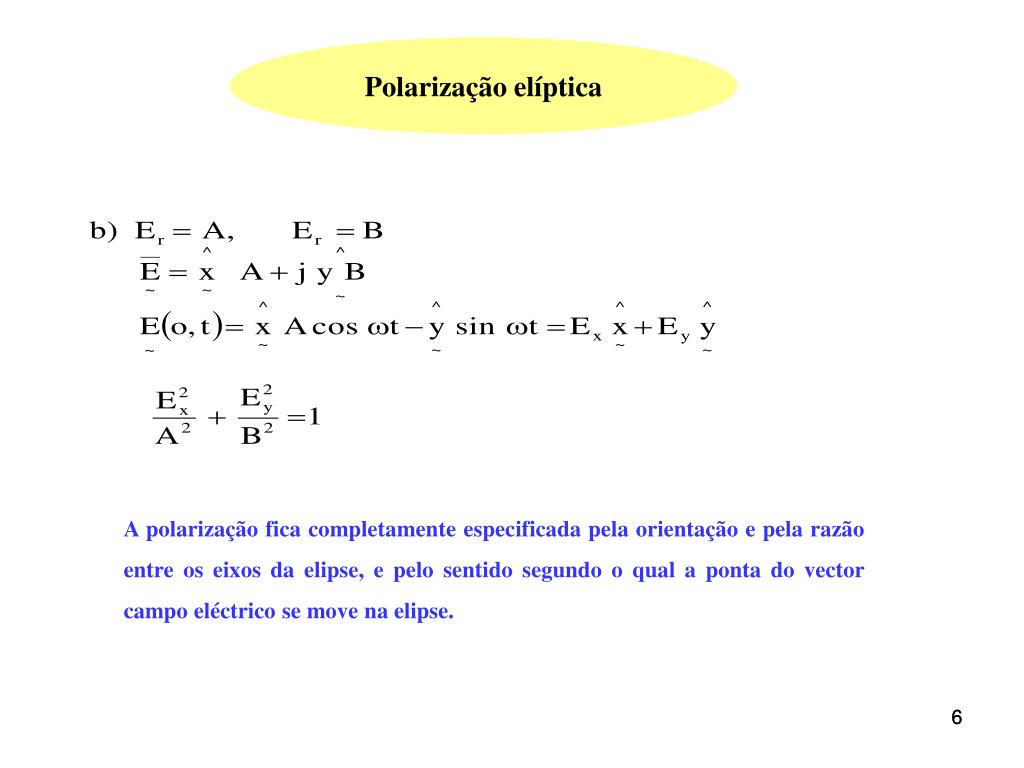

Polarização elíptica

A polarização fica completamente especificada pela orientação e pela razão entre os eixos da elipse, e pelo sentido segundo o qual a ponta do vector campo eléctrico se move na elipse.

6


Conceitos fundamentais aula 4

Polarização de Ondas Planas

  • A polarização descreve o comportamento no tempo do vector campo eléctrico num dado ponto do espaço.

  • .

  • Onda linearmente polarizada segundo x.

  • Sobreposição de 2 ondas linearmente polarizadas

7


Conceitos fundamentais aula 4

  • Em Z=0

  • A onda apresenta polarização elíptica

  • A onda apresenta polarização circular

8


Conceitos fundamentais aula 4

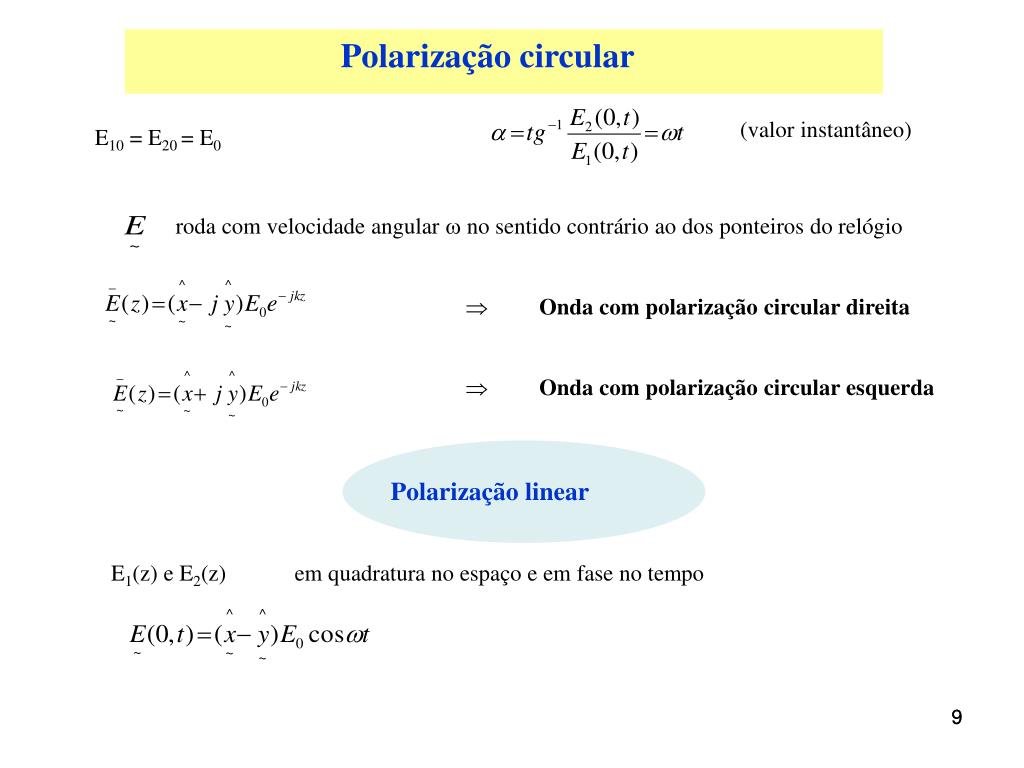

Polarização circular

(valor instantâneo)

E10 = E20 = E0

roda com velocidade angular  no sentido contrário ao dos ponteiros do relógio

 Onda com polarização circular direita

 Onda com polarização circular esquerda

Polarização linear

E1(z) e E2(z) em quadratura no espaço e em fase no tempo

9


Conceitos fundamentais aula 4

  • Difusão AM: polarização vertical

  • TV: polarização horizontal

  • Telemóveis: polarização circular direita

10


Conceitos fundamentais aula 4

11


Conceitos fundamentais aula 4

^

n

~

Sf

V

  • Energia

  • As ondas electromagnéticas transportam energia electromagnética

  • Meios simples ε, μ, σ não variam no tempo

Energia armazenada nos campos eléctricos e magnéticos no volume V.

Energia ohmica dissipada em V

  • Princípio de conservação da energia

12


Conceitos fundamentais aula 4

  • densidade superficial de potência electromagnética?

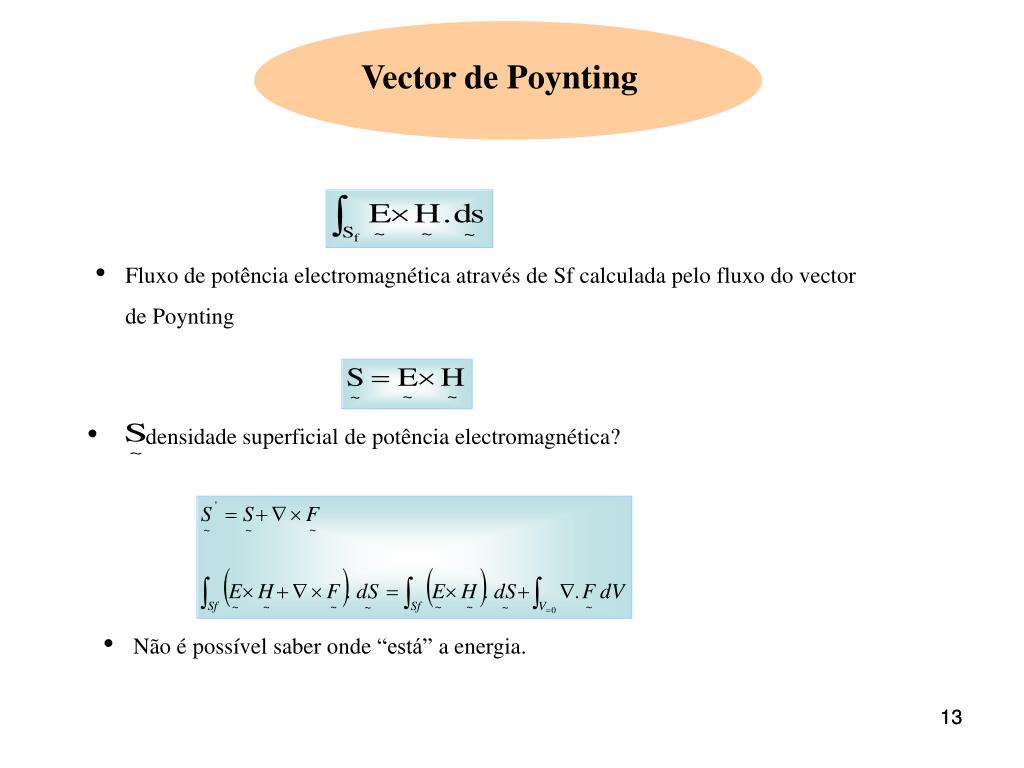

Vector de Poynting

  • Fluxo de potência electromagnética através de Sf calculada pelo fluxo do vector de Poynting

  • Não é possível saber onde “está” a energia.

13


Conceitos fundamentais aula 4

h

Energia Potencial

  • Sabe-se a energia potencial total mas a “distribuição” da energia não se pode conhecer.

  • .Energia electromagnética

  • É uma medida do fluxo de potência electromagnética por unidade da área num dado ponto P.

14


Conceitos fundamentais aula 4

Fluxo de Potência Electromagnética numa Onda Plana Uniforme

PROE CFI Aula4 250907

15


Conceitos fundamentais aula 4

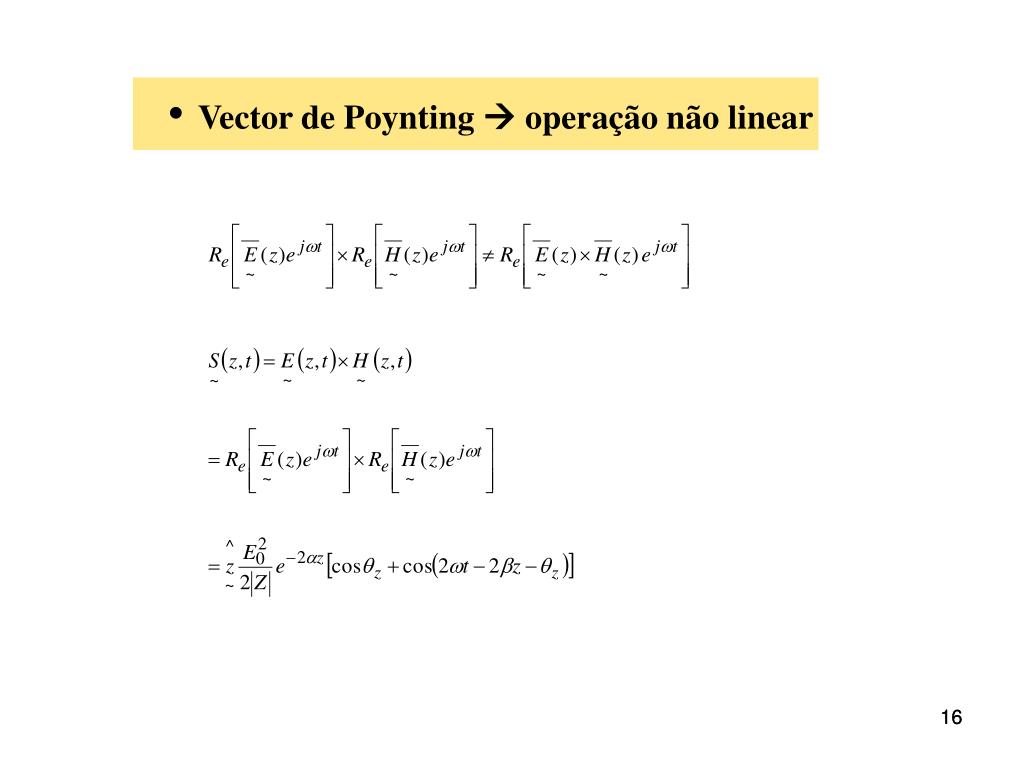

  • Vector de Poynting  operação não linear

16


Conceitos fundamentais aula 4

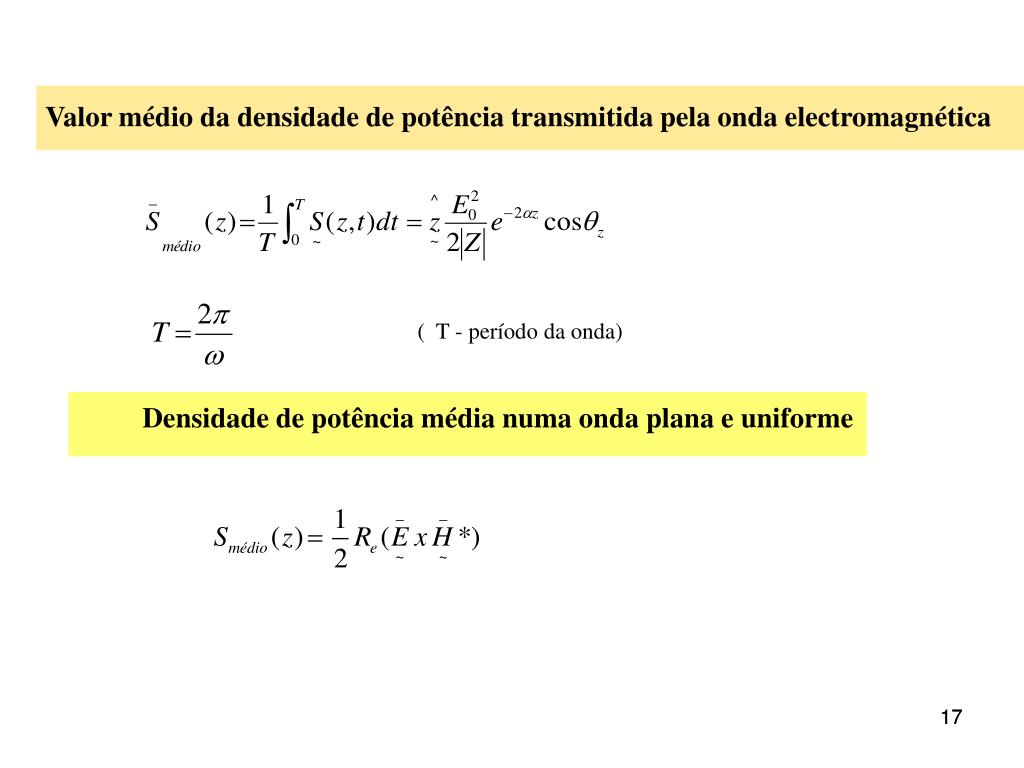

Valor médio da densidade de potência transmitida pela onda electromagnética

( T - período da onda)

Densidade de potência média numa onda plana e uniforme

17
