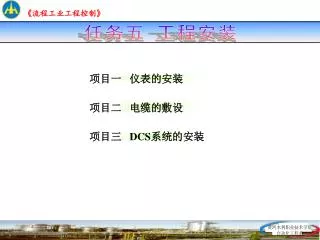

任务五 工程安装 项目一 仪表的安装 项目二 电缆的敷设 项目三 DCS系统的安装
项目二 电缆的敷设 在计算机控制系统中,信号线的选择与敷设也是个不容忽视的问题。如果能合理地选择信号线,并在实际施工中又能正确地敷设信号线,那么可以抑制干扰;反之,将会给系统引入干扰,造成不良影响。
一、合理布设电缆的目的 电缆的合理布设可以有效地减少外部环境对信号的干扰以及各种电缆之间的相互干扰,并也可以避免雷电等自然现象的破坏,从而提高系统运行的稳定性。
二、信号线的选择 对信号线的选择,一般应从抗干扰和经济实用等方面来考虑,而抗干扰能力则应放在首位。不同的使用现场,干扰情况不同,应选择不同的信号线。在不降低抗干扰能力的条件下,应该尽量选用价钱便宜,敷设方便的信号线。
1.信号线类型的选择 在精度要求高、干扰严重的场合,应当采用屏蔽信号线。下表列出了几种常用的屏蔽信号线的结构类型及其对干扰的抑制效果。
2.信号线粗细的选择 从信号线价格、强度及施工方便等因素出发,信号线的截面积在2mm2以下为宜,一般采用1.5 mm2和1.0 mm2两种。采用多股线电缆较好,其优点是可挠性好,适宜于电缆沟有拐角和狭窄的地方。
三、信号分类 • Ⅰ类信号:热电阻信号、热电偶信号、毫伏信号、应变信号等低电平信号。 • Ⅱ类信号:0~5V、1~5V、4~20mA、0~10mA模拟量输入信号;4~20mA、0~10mA模拟量输出信号;电平型开关量输入信号;触点型开关量输入信号;脉冲量输入信号;24VDC小于50mA的阻性负载开关量输出信号。
三、信号分类 • Ⅲ类信号:24V~48VDC感性负载或者电流大于50mA的阻性负载的开关量输出信号。 • Ⅳ类信号:110VAC或220VAC开关量输出信号,此类信号可视作电源线处理来布线
三、信号分类 其中,Ⅰ类信号很容易被干扰,Ⅱ类信号容易被干扰,而Ⅲ和Ⅳ类信号在开关动作瞬间会成为强烈的干扰源,通过空间环境干扰附近的信号线。因此:为了叙述方便,我们把 • Ⅰ、Ⅱ类信号电缆统称为信号电缆; • 把Ⅲ、Ⅳ类信号电缆和现场电源电缆统称为电源电缆。
四、布线总体原则 1.Ⅰ-Ⅳ类信号尽可能采用屏蔽电缆(或屏蔽双绞电缆),还应保证屏蔽层只有一点接地,且要接地良好。对于很容易被干扰Ⅰ类信号和会产生强烈的干扰源Ⅳ类信号应采用屏蔽双绞电缆。
四、布线总体原则 2.在有条件的场合,信号电缆和电源电缆应采用不同走线槽走线,在进入机房(或机柜)时,也应尽可能相互远离。当这二种电缆无法满足分开走线要求时,必须满足一定的要求。 具体如下
五、布线具体规范 1.对于Ⅰ类信号电缆,必须采用屏蔽电缆,有条件时最好采用屏蔽双绞电缆。毫伏信号、应变信号应采用屏蔽双绞电缆 。 2.对于Ⅱ类信号,尽可能采用屏蔽电缆,其中Ⅱ类信号中用于控制、联锁的模入模出信号、开入信号,必须采用屏蔽电缆,有条件时最好采用屏蔽双绞电缆。
五、布线具体规范 3.对于Ⅳ类信号严禁与Ⅰ、Ⅱ类信号捆在一起走线,应作为220V电源线处理,与电源电缆一起走线,有条件时建议采用屏蔽双绞电缆。 4.对于Ⅲ类信号,允许与220V电源线一起走线(即与Ⅳ类信号相同),也可以与Ⅰ、Ⅱ类信号一起走线。但在后者情况下Ⅲ类信号必须采用屏蔽电缆,最好为屏蔽双绞电缆,且与Ⅰ、Ⅱ类信号电缆相距15cm以上。
五、布线具体规范 5.绝对禁止大功率的开关量输出信号线、电源线、动力线等电缆与直接进入系统的Ⅰ、Ⅱ类信号电缆并行捆绑。 6.绝对禁止采用一根多芯电缆中的部份芯线用于传输Ⅰ类或Ⅱ类的信号,另外部分芯线用于传输Ⅲ类或Ⅳ类信号。
五、布线具体规范 7.严禁同一信号的几芯线分布在不同的几条电缆中(如三线制的热电阻)。 因此,在现场电缆敷设中,我们必须有效地分离Ⅲ、Ⅳ类信号电缆、电源线等易产生干扰的电缆,使其与现场布设的Ⅰ、Ⅱ类信号的电缆保持在一定的安全距离(如15cm)以上。
六、电缆敷设注意事项 选择了合适的信号线,还必须合理地进行敷设。否则,不仅达不到抗干扰的效果,反而会引进干扰,信号线的敷设要注意以下事项。
1.注意事项一 模拟信号线与数字信号线不能合用同一根电缆,要绝对避免信号线与电源线合用同一根电缆。
2.注意事项二 屏蔽信号线的屏蔽层要一端接地,同时要避免多点接地。
3.注意事项三 信号线的敷设要尽量远离干扰源,如避免敷设在大容量变压器、电动机等电器设备的附近。如果有条件,将信号线单独穿管配线,在电缆沟内从上到下依次架设信号电缆、直流电源电缆、交流低压电缆、交流高压电缆。
4.注意事项四 信号电缆与电源电缆必须分开,并尽量避免平行敷设。如果现场条件有限,信号电缆与电源电缆不得不敷设在一起时,则应满足下图所示条件。
隔板 信号 电源 接地(10Ω以下) 七、特殊情况布线要求 1.如果信号电缆和电源电缆之间的间距小于15cm时,必须在信号电缆和电源电缆之间设置屏蔽用的金属隔板,并将隔板接地。详见下图。
信号电缆 电缆架 15cm 信号 电源 以上 15cm以上 七、特殊情况布线要求 2.当信号电缆和电源电缆垂直方向或水平方向分离安装时,信号电缆和电源电缆之间的间距应大于15cm,参见下图。
电源电缆 信号电缆 1.6mm厚 七、特殊情况布线要求 3.在两组电缆垂直相交时,若电源电缆不带屏蔽层如图中虚线所示,最好用厚度在1.6mm以上的铁板覆盖交叉部分。详见下图。
