第十节手机电源电路

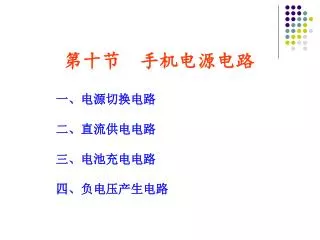

第十节手机电源电路 　一、电源切换电路　二、直流供电电路　三、电池充电电路　四、负电压产生电路

一、电源切换电路 1．功能　　实现机内电池电源供电和外接电源供电的切换。如图所示为摩托罗拉 V 998 型手机的电源切换电路。

第十节手机电源电路 2．原理　　（1）当无外加电源时，电源集成电路 U900 输出低电平加到电源开关管 Q942 控制其导通，由机内电池向话机供电。　　（2）当外接电源时，U900输出高电平控制Q942切断，机内电池不供电，外接电源通过二极管GR940向话机供电。

二、直流供电电路 第十节手机电源电路　　手机直流供电电路通常由机内电池 BATT+ 供电，输出整机各单元所需的直流电压。直流供电电路一般由电源稳压模块构成。 1．射频供电电路　　射频供电电路输出电压一般供给射频发射、射频接收及频率合成电路中的各单元电路，如混频器、中频电路、前置通道电路、接收和发射压控振荡器等。

第十节手机电源电路 2．逻辑供电电路　　逻辑供电电路输出的电压主要为微处理器、各种存储器、语音处理电路、SIM 卡接口电路等提供工作电源。

三、电池充电电路 第十节手机电源电路　　手机使用的充电电池电压不足时需要进行充电。充电电路由电池电量检测器与充电控制器组成。作用是检测机内电池电量，并控制外接电源对机内电池的充电。

四、负电压产生电路 第十节手机电源电路　　部分 GSM 手机的电源部分有负电压产生电路，用于产生一个负极性的电源电压，供显示屏、射频功率放大器、天线切换开关电路和双频切换开关电路等使用。有的手机不需要。　　负电压产生电路的工作原理基本一样，利用电容的充放电产生负电压。　　手机电路故障中，电源电路故障占有相当大的份额。当手机出现故障时，应首先检查相对应的单元电路供电是否正常，其次再检查单元电路本身的问题。

本章小结 1．移动电话系统由移动台（MS）、基站（BS）和移动交换局（MSC）组成。 2．移动电话网分大区制、小区制两种。 3．小区制几何排列为蜂窝形状，采用频率重用式。 4．我国蜂窝数字移动通信采用 GSM 技术标准。 5．GSM 系统规定了业务信道与控制信道两种不同的信道结构。 6．双频数字系统使用 GSM900 与 DCS1800 两个频段。

本章小结 7．双频移动通信系统的信道容量明显增加，有效地解决网络容量需求的问题。 8．CDMA 系统采用码分多址技术，可扩大网路的用户容量和提高信道质量。 9．CDMA系统由CDMA手机、集中基站控制器（CBSC）、基站收发信机子系统（BTS），移动电话交换中心（MSC）和运行维护中心（OMC-R）五部分组成。
