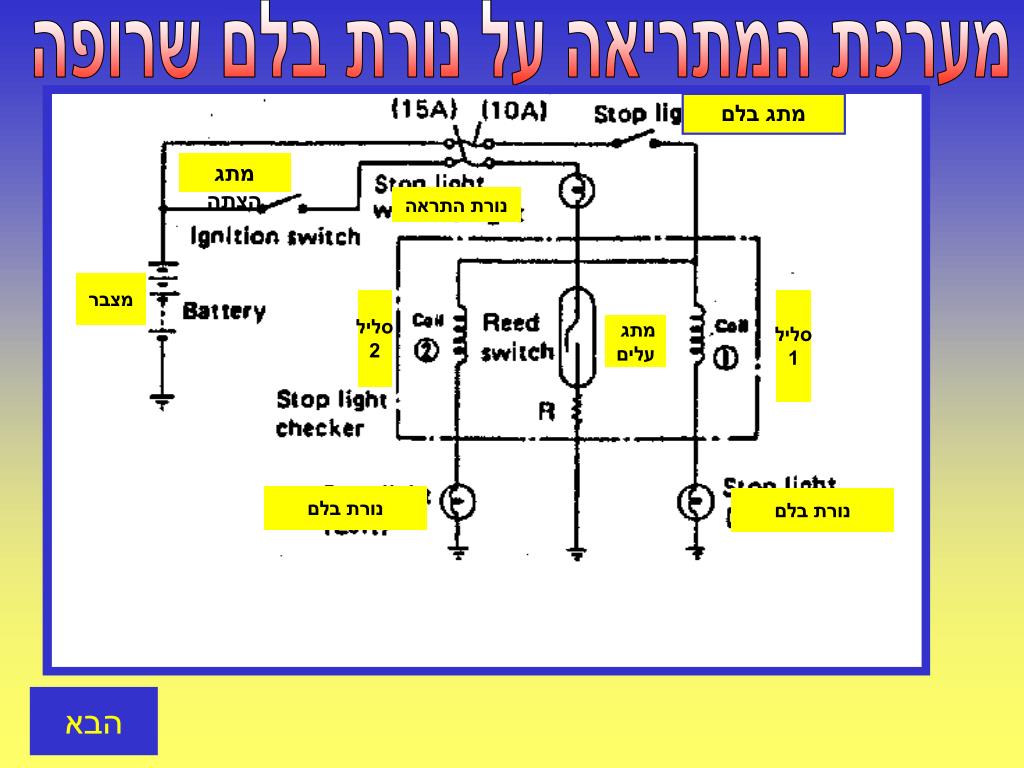

מערכת המתריאה על נורת בלם שרופה

מתג בלם

מתג הצתה

נורת התראה

מצבר

סליל

2

סליל

1

נורת בלם

נורת בלם

מתג

עלים

הבא


מתג עלים

מתג עלים הוא מתג אשר פעולתו מושפעת משדה מגנטי ,כאשר יש שדה מגנטי ,הוא חותך את המגעים והם נסגרים וכאשר אין השפעה מגנטית הם נפתחים.

שימושים של מתג זה הם: חיישן VSS חיישן מהירות הרכב כך חיישן VSS-Vehicle speed sensor מעביר את הקריאה למחשב הרכב ומחשב הרכב ללוח השעונים על מהירות הרכב לפי כמות החיבורים במתג העלים המחשב יודע את מהירות הרכב

הקודם

הבא

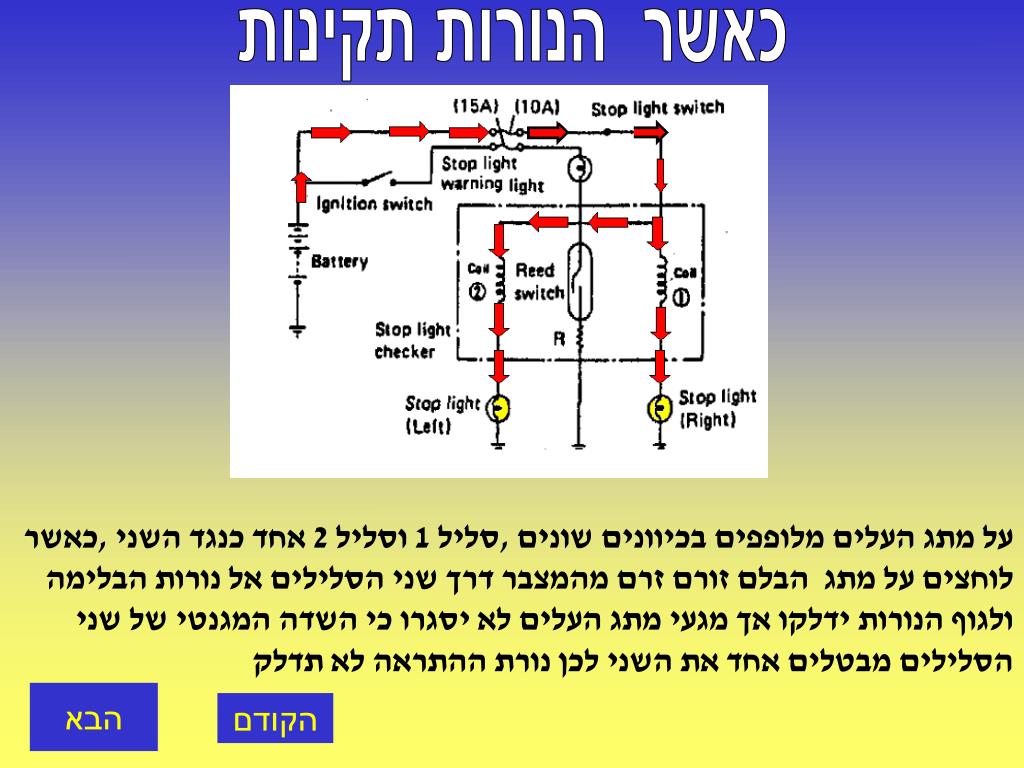

כאשר הנורות תקינות

על מתג העלים מלופפים בכיוונים שונים ,סליל 1 וסליל 2 אחד כנגד השני ,כאשר לוחצים על מתג הבלם זורם זרם מהמצבר דרך שני הסלילים אל נורות הבלימה ולגוף הנורות ידלקו אך מגעי מתג העלים לא יסגרו כי השדה המגנטי של שני הסלילים מבטלים אחד את השני לכן נורת ההתראה לא תדלק

הבא

הקודם


כאשר אחת הנורות תשרף

נורה שרופה

נורה תקינה

כאשר אחת הנורות הבלימה נשרפת ולוחצים על מתג הבלם זורם זרם מהמצבר דרך אחד הסלילים אל נורת הבלימה ולגוף הנורה ידלקו אך מגעי מתג העלים לא יסגרו כי השדה המגנטי של אחד הסלילים מבוטל כי לא זורם דרכו זרם לכן נורת ההתראה תדלק

הקודם

הבא


שאלות סיכום

  • חשוב מה יקרה כאשר נחבר במערכת נורות בלימה בעלי הספק שונ ה.

  • מה יקרה כאשר שני נורות הבלימה ישרפו

  • 3. מדוע במערכת קיימים שני נתיכים
