Td wagonnet

TD WAGONNET

Étude du moteur M1 deux sens de marche


SCHEMA PUISSANCE

Faire le schéma...

Sectionneur

Contacteur inverseur

Relais thermique

Borne de raccordement

Moteur triphasé


RÔLE

  • Le sectionneur :

Le sectionneur à pour fonction d’isoler ou séparer. Il assure la sécurité des personnes, en effectuant la séparation entre la source d’alimentation électrique et l’installation électrique sur laquelle on effectue des travaux. Il ne peut s’ouvrir en charge, n’a pas de pouvoir de coupure.


RÔLE

  • Le fusible pour les moteurs :

Classe aM :  Ce sont les fusibles d’accompagnement moteur, ils protègent uniquement contre les courts-circuits.


RÔLE

  • Le contacteur inverseur :

Le contacteur est destiné à ouvrir ou fermer un circuit par l’intermédiaire d’un circuit de commande. Il possède le pouvoir de coupure.

La fonction inverseur est obtenu par câblage cela permet deux sens de marches


RÔLE

  • Le relais thermique :

Le relais thermique a pour rôle de protéger le moteur contre les surcharges ou les démarrages trop long (et absence de phase) en coupant le circuit de commande du contacteur KM, qui à son tour coupe la puissance.


Choix
CHOIX

  • Le réseau d'alimentation qui vous est proposé est un réseau 3 fils 400V triphasé+PE. Ce réseau peut fournir 100A maximum sinon coupure disjoncteur.

  • La partie commande est en tension 24V et fréquence 50Hz.


Calculez l intensit absorb e par le moteur m1
Calculez l'intensité absorbée par le moteur M1.

un réseau 4 fils 400V triphasé

 = Pu / Pa

Pa = Pu / 

Pa = 22000 / 0,97 = 22680,5W

Pa = U x I x Cos  x Ö3

I = Pa / ( U x Cos  x Ö3 )

I = 22680,5 / ( 400 x 0,77 x Ö3 ) = 42,52A


Effectuez le choix du sectionneur Q1 porte fusibles (Sans marche monophasé, avec deux contacts de précoupures, raccordement par vis-étrier).

Information :

U = 400V triphasé sans neutre

I = 42,52A

Raccordement vis-étrier

Sans marche monophasé

2 précoupures

Référence :

GK1 ES

Information fusible :

Taille 14 x 51


Effectuez le choix des fusibles
Effectuez le choix des fusibles. marche monophasé, avec deux contacts de précoupures, raccordement par vis-étrier).

Valeur max

Information :

U = 400V triphasé sans neutre

I = 42,52A

Taille 14 x 51

Type aM

Référence :

DF2 EA50


Effectuez le choix du contacteur inverseur km1 km2 gamme lc1 d raccordement par vis trier
Effectuez le choix du contacteur inverseur KM1 – KM2 (gamme LC1-D, raccordement par vis étrier).

Valeur max

Information :

U = 400V triphasé sans neutre

Pu = 22kW

Raccord vis étrier

I = 42,52A

Uc = 24V ~

Début de Référence :

LC2 D50..

Référence :

LC2 D50B5 ou B7


Effectuez le choix du relais thermique F1 (classe 10A, monté sous le contacteur, raccordement par vis étrier).

Référence :

LRD 3357

Information : Classe 10A

U = 400V triphasé sans neutre

Raccord vis étrier

I = 42,52A calibre aM50

Montage sous contacteur LC1 D50..

Valeur max


Effectuez le choix des relais auxiliaires ka3 ka4 et ka5 raccordement par vis trier
Effectuez le choix des relais auxiliaires KA3, KA4 et KA5 (raccordement par vis-étrier).

Information :

KA3 = 2 NO + 1 NC

KA4 = 2 NO + 1NC

KA5 = 1 NO + 1 NC

Début de Référence :

CAD 32..

Référence :

CAD 32B7


Effectuez le choix des blocs aditifs sur km1 et km2 raccordement par vis trier
Effectuez le choix des blocs aditifs sur KM1 et KM2 (raccordement par vis-étrier).

Information :

KM1 = 2 NO + 1 NC

KM2 = 1 NO + 1NC

Sur chaque contacteur nous avons 1 NO et 1 NC

Donc il faut un seul bloc additif

Référence :

LAD N11


Effectuez le choix des blocs tempo ka3 ka4 et ka5 raccordement par vis trier
Effectuez le choix des blocs tempo KA3, KA4 et KA5 (raccordement par vis-étrier).

Information : tempo travail

KA3 = 1 NO à 2secondes

KA4 = 1 NO à 2secondes

KA5 = 1 NO à 2secondes

Référence :

LAD T0

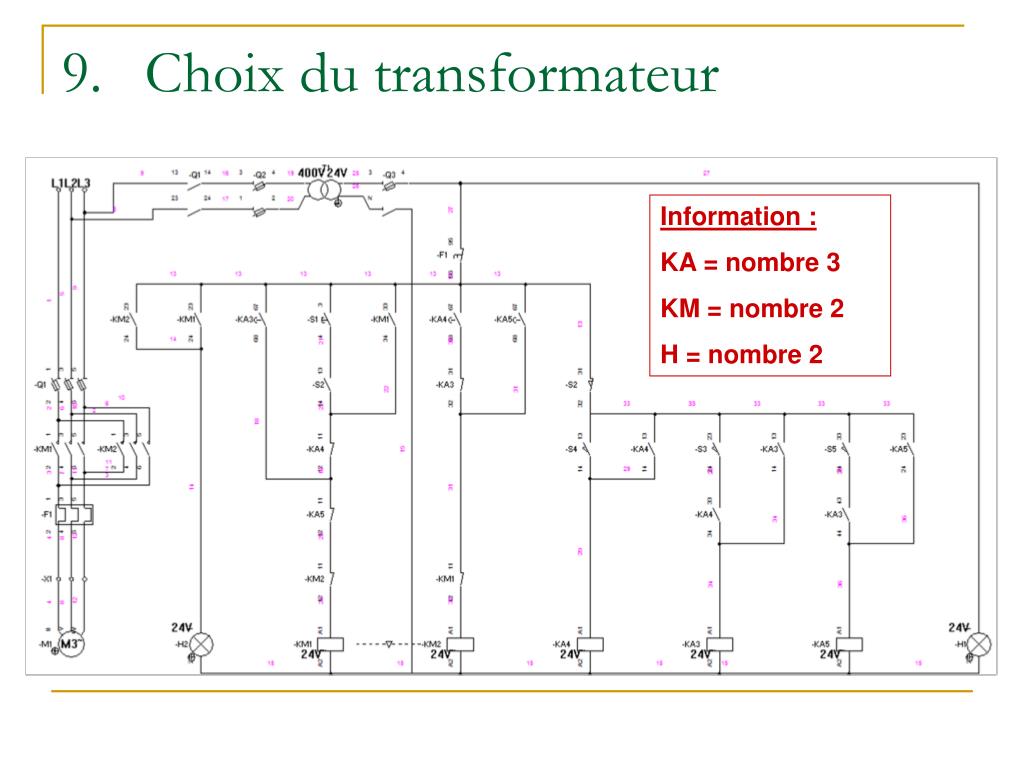

Choix du transformateur
Choix du transformateur (raccordement par vis-étrier).

Information :

KA = nombre 3

KM = nombre 2

H = nombre 2


Les (raccordement par vis-étrier).voyants ont une consommation de 2VA.

Le contacteur inverseur puissance d’appel de 70VA et puissance de maintien de 7VA.

Les relais auxiliaires puissance d’appel de 70VA et puissance de maintien de 7VA.

Le transformateur aura un cos de 0,7.

La partie commande est en tension 24V et fréquence 50Hz.

Déterminer la puissance admissible (P appel).

Pappel = 0.8 ( + + )

Pm

Pv

Pa

= 87,2VA

7 ) +

( 3 x

Information :

KA = nombre 3

KM = nombre 2

H = nombre 2

( 2 x

35VA

7 ) =

=

= 2x

2 =

4VA

P appel = 87,2VA

70VA

=


Déterminer la puissance nominale du transformateur. (raccordement par vis-étrier).

Pour un cos  = 0,7

nous avons 100VA

nous obtenons 63VA

P = 63VA

P appel = 87,2VA


Information : (raccordement par vis-étrier).

Primaire = 400V~

Secondaire = 24V~

P = 63VA

Vis étrier

Référence :

442 32


Déterminer les protections avec des fusibles pour ce transformateur.

tension = 400V

primaire

P nominale = 63VA

nous avons aM calibre1A


tension = 24V transformateur.

Secondaire

nous avons T calibre 3,15A

P nominale = 63VA


ETUDE DU FONCTIONNEMENT transformateur.

Que se passe t il si il y a un défaut thermique?

Ouverture du circuit, tout est arrêter.

échauffement


ETUDE DU FONCTIONNEMENT transformateur.

Que se passe t il si le fusible dans le porte fusible Q3 est hors service?

Fusible hors service, pas d ’alimentation partie commande.


Etude des chronogrammes
ETUDE DES CHRONOGRAMMES transformateur.


Etude des chronogrammes1
ETUDE DES CHRONOGRAMMES transformateur.


6s transformateur.

2s

9s

2s

3s

2s

6s
