Cnc technik

CNC – Technik

Grundmodul Metalltechnik

(2. Klasse)

Laboratoriumsübungen [CNC-Drehen]


Grundlagen der cnc technik

Grundlagen der CNC-Technik

  • Das Koordinatensystem

Hält man Daumen, Zeige- und Mittelfinger der rechten Hand senkrecht zueinander, so zeigen die Finger in die zugeordneten positiven Richtungen.

Daumen =X-Achse

Zeigefinger =Y-Achse

Mittelfinger =Z-Achse

Z-Achse immer entlang der Hauptspindel!!!

Laboratoriumsübungen [CNC-Drehen]


Grundlagen der cnc technik1

Grundlagen der CNC-Technik

  • Null- und Bezugspunkte

Referenzpunkt

X-Achse [X+]

Werkzeugträgerbezugspunkt

Anschlagpunktpunkt

Z-Achse [Z+]

Werkstücknullpunkt

Maschinennullpunkt

Laboratoriumsübungen [CNC-Drehen]


Grundlagen der cnc technik2

Grundlagen der CNC-Technik

  • Adressbuchstaben

    X, Y, Z…Koordinatenachse

    G…Wegbedingungen

    M…Schaltbefehle / Maschinenfunktionen

    N…Satznummer (Number)

    F…Vorschub (Feed)

    S…Drehzahl oder Schnittgeschwindigkeit (Speed)

    T…Werkzeugnummer (Tool)

    D…Werkzeugkorrekturspeicher

Laboratoriumsübungen [CNC-Drehen]


Grundlagen der cnc technik3

Grundlagen der CNC-Technik

  • G-Befehle (Wegbedingungen)

    G00…Bewegung im Eilgang

    G01…geradlinige Bewegung im Vorschub

    G02…kreisförmige Bewegung im UZS

    G03…kreisförmige Bewegung gegen den UZS

    G40…Abwahl der Werkzeugbahnkorrektur

    G41…Werkzeugbahnkorrektur Links

    G42…Werkzeugbahnkorrektur Rechts

    G96…konstante Schnittgeschwindigkeit

    G97…konstante Drehzahl

    G54…Nullpunktverschiebung

    G90…Absolutwertprogrammierung

    G91…Inkrementalwertprogrammierung

Laboratoriumsübungen [CNC-Drehen]


Grundlagen der cnc technik4

Grundlagen der CNC-Technik

  • M-Befehle (Maschinenfunktionen)

    M03…Spindel ein „Rechtslauf“ (im UZS)

    M04…Spindel ein „Linkslauf“ (gegen den UZS)

    M06…Werkzeugwechsel durchführen

    M08…Kühlmittel einschalten

    M09…Kühlmittel ausschalten

    M17…Unterprogramm Ende

    M30…Hauptprogramm Ende

Laboratoriumsübungen [CNC-Drehen]


Grundlagen der cnc technik5

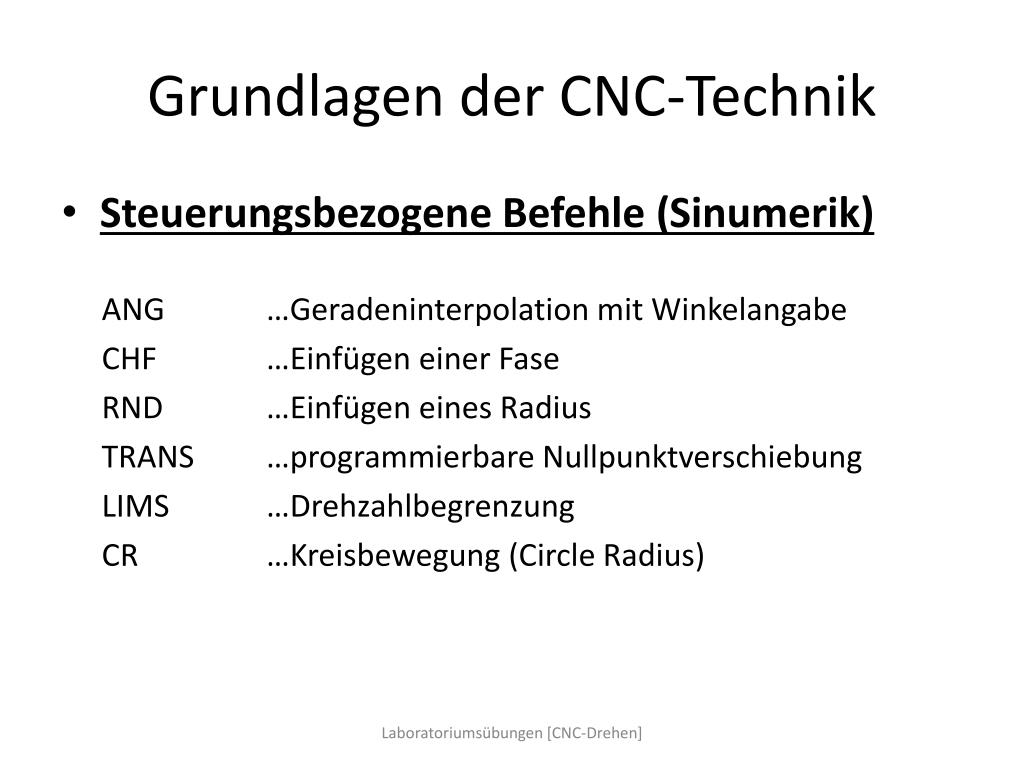

Grundlagen der CNC-Technik

  • Steuerungsbezogene Befehle (Sinumerik)

    ANG…Geradeninterpolation mit Winkelangabe

    CHF…Einfügen einer Fase

    RND…Einfügen eines Radius

    TRANS…programmierbare Nullpunktverschiebung

    LIMS…Drehzahlbegrenzung

    CR…Kreisbewegung (Circle Radius)

Laboratoriumsübungen [CNC-Drehen]


Cnc technik

Laboratoriumsübungen [CNC-Drehen]


Cnc technik

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes

Erstellen eines Hauptprogrammes

  • Nullpunktverschiebung G54-G59

    Der Weg vom Maschinennullpunkt bis zum Anschlagpunkt

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes1

Erstellen eines Hauptprogrammes

  • Trans Z

    Der Weg vom Anschlagpunkt bis zum Werkstücknullpunkt

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes2

Erstellen eines Hauptprogrammes

  • Werkzeugaufruf

    T4D1 – nun wird das Werkzeug welches sich auf der 4. Position im Werkzeugrevolver befindet, eingeschwenkt.

Vorm Durchführen des Werkzeug-wechsels unbedingt auf Sicherheits-abstand achten! Weit genug vom Werkstück wegfahren!

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes3

Erstellen eines Hauptprogrammes

G96… konst. Schnittgeschwindigkeit [S=m/min]

G97… konst. Spindeldrehzahl [S=U/min]

  • Schnittdaten

    N20 G96 S200F0.2 M04

    N25 LIMS=3000

Drehen [mm/U]

Fräsen [mm/min]

Spindeldrehzahlbegrenzung von 3000 U/min

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes4

Erstellen eines Hauptprogrammes

  • Abspanzyclus CYCLE95

    Mit dem Abspanzyclus wird eine Kontur bearbeitet, die in einem Unterprogramm abgespeichert ist. Die Kontur kann aussen oder innen, längs oder plan bearbeitet werden. Die Kontur kann geschruppt, geschlichtet oder komplett bearbeitet werden.

    Werkzeugposition vor dem Zyclus:

    Die letzte Position vor dem Zyclusaufruf muss mit G40 angefahren werden.

    Außenbearbeitung: Das Werkzeug muss vor dem Zyclusaufruf außerhalb des größten Durchmessers im Konturunterprogramm stehen!

    Innenbearbeitung: Das Werkzeug muss vor dem Zyclusaufruf innerhalb des kleinsten Durchmessers im Konturunterprogramm stehen!

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes5

Erstellen eines Hauptprogrammes

  • Abspanzyclus CYCLE95

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes6

Erstellen eines Hauptprogrammes

  • Abspanzyclus CYCLE95

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes7

Erstellen eines Hauptprogrammes

  • 3D-View

Laboratoriumsübungen [CNC-Drehen]


Bung 1 schachfigur k nig

Übung 1: Schachfigur „König“

Laboratoriumsübungen [CNC-Drehen]


Bung 2 wellenansatz07

Übung 2: Wellenansatz07

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes8

Erstellen eines Hauptprogrammes

  • Schneidenradiuskorrektur SRK

    Konturabweichung ohne Radiuskorrektur

Laboratoriumsübungen [CNC-Drehen]


Erstellen eines hauptprogrammes9

Erstellen eines Hauptprogrammes

  • Schneidenradiuskorrektur SRK

    G41… Schneidenradiuskorrektur Links

    G42… Schneidenradiuskorrektur Rechts

Laboratoriumsübungen [CNC-Drehen]
