第四章 汽油机辅助控制系统. 本章主要内容: 怠速控制系统 进气控制系统 增压控制系统 排放控制系统 巡航控制及电控节气门系统 冷却风扇及发电机控制系统 故障自诊断系统 失效保护系统 应急备用系统. 本章学习要求:. 掌握怠速控制系统的功能与组成。 掌握 ISCV 的结构与检修,掌握控制阀的控制内容。 掌握动力阀控制系统、谐波增压控制系统系统 ACIS 、可变配气相位控制系统 VTEC 的结构与工作原理及控制方法。 了解增压控制系统的工作原理。 掌握 EVAP 电控系统的工作原理及检修方法。 掌握 EGR 控制系统的工作原理及检修方法。

Download Presentation

第四章 汽油机辅助控制系统

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


3470862

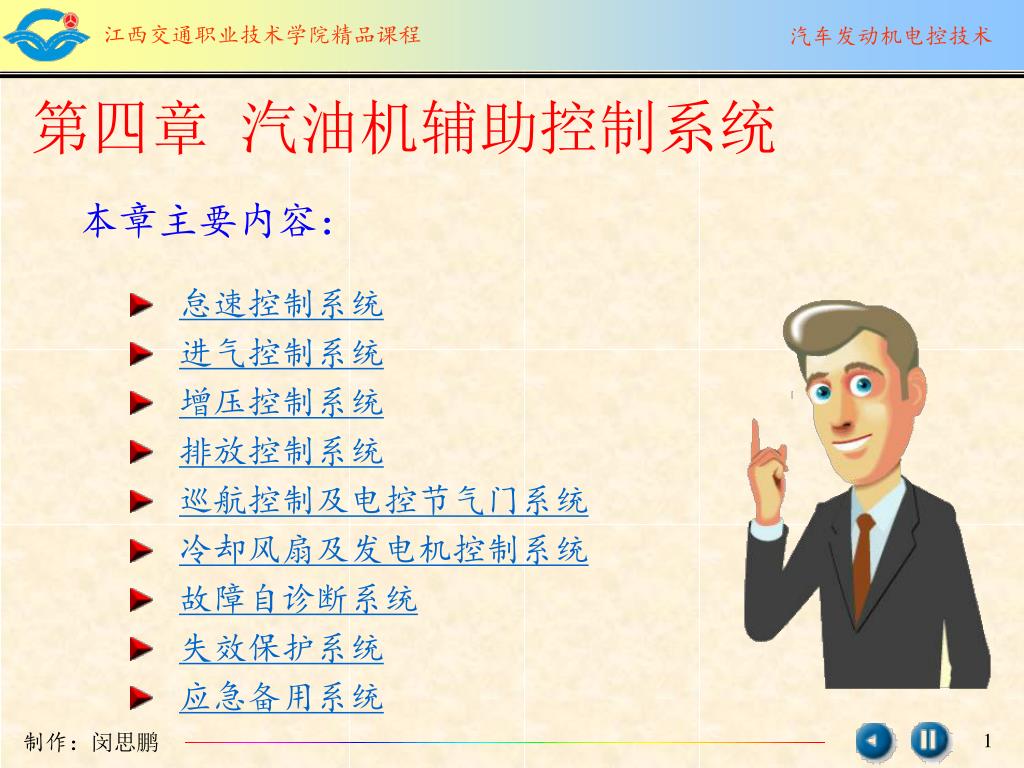

第四章 汽油机辅助控制系统

  • 本章主要内容:

    • 怠速控制系统

    • 进气控制系统

    • 增压控制系统

    • 排放控制系统

    • 巡航控制及电控节气门系统

    • 冷却风扇及发电机控制系统

    • 故障自诊断系统

    • 失效保护系统

    • 应急备用系统


3470862

本章学习要求:

  • 掌握怠速控制系统的功能与组成。

  • 掌握ISCV的结构与检修,掌握控制阀的控制内容。

  • 掌握动力阀控制系统、谐波增压控制系统系统ACIS、可变配气相位控制系统VTEC的结构与工作原理及控制方法。

  • 了解增压控制系统的工作原理。

  • 掌握EVAP电控系统的工作原理及检修方法。

  • 掌握EGR控制系统的工作原理及检修方法。

  • 掌握TWC与空燃比反馈控制系统的工作原理。

  • 了解巡航控制系统的工作原理和电控节气门系统的功能及工作原理。

  • 了解电子风扇、失效保护系统和应急备用系统的工作原理。

  • 掌握故障自诊断系统的功能和工作原理。


I dle s peed c ontrol s ystem

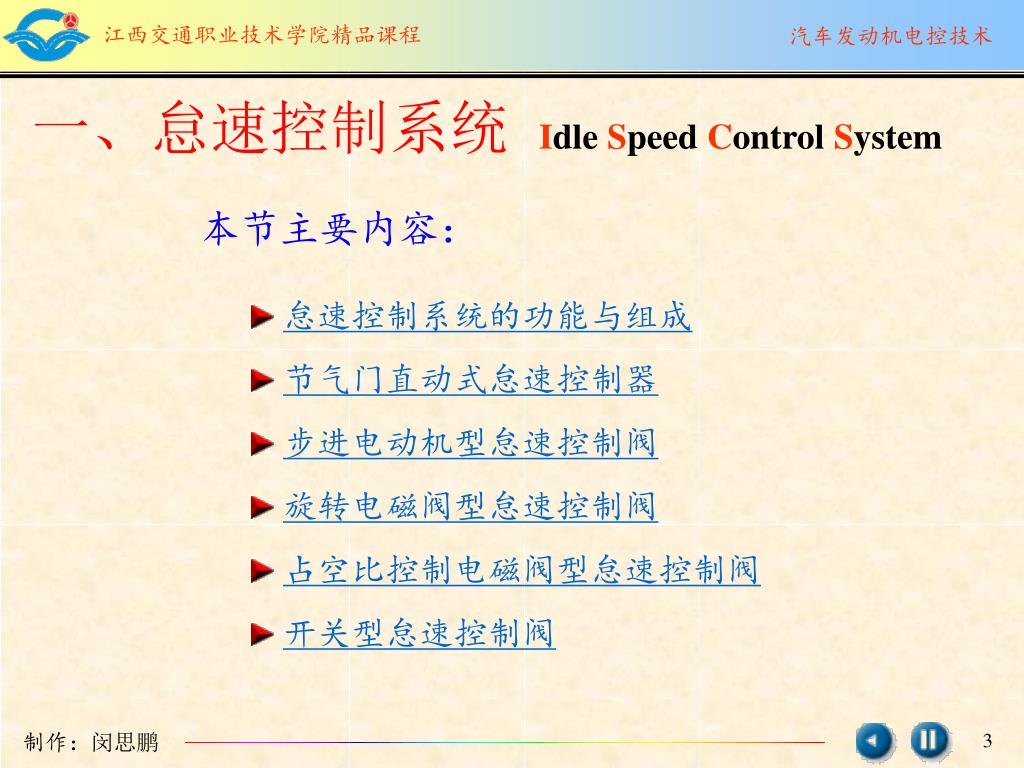

一、怠速控制系统 Idle Speed Control System

  • 本节主要内容:

    • 怠速控制系统的功能与组成

    • 节气门直动式怠速控制器

    • 步进电动机型怠速控制阀

    • 旋转电磁阀型怠速控制阀

    • 占空比控制电磁阀型怠速控制阀

    • 开关型怠速控制阀


3470862

1、怠速控制系统的功能与组成

  • 功能:用高怠速实现发动机起动后的快速暖机过程;自动维持发动机怠速在目标转速下稳定运转。

  • 组成:传感器、ECU、和执行元件


3470862

节气门直动式

节气门

进气管

空气

节气门操纵臂

执行元件

油门踏板钢丝绳

执行元件

进气管

空气

节气门

旁通空气式

怠速控制方法

  • 怠速控制的实质就是对怠速工况下的进气量进行控制。

  • 控制怠速进气量的方法:

  • 节气门直动式和旁通空气式

    • 节气门直动式通过执行元件改变节气门的最小开度来控制怠速进气量。

    • 旁通空气式通过执行元件控制怠速旁通气道的空气量来控制怠速进气量。


3470862

2、节气门直动式怠速控制器

  • 组成:直流电动机、减速齿轮机构、丝杠机构和传动轴等


3470862

大众车节气门直动式怠速控制器


3470862

大众车节气门直动式怠速控制器电路图


3470862

3、步进电机型怠速控制阀

控制阀的结构与工作原理

  • ECU控制S1通电,转子顺时针转动90度;ECU继续给S2通电,转子再顺时针转动90度;依此类推。当ECU按照S4、S3、S2、S1的顺序通电时,转子逆时针转动。

  • 线圈通电一次,转子转动一次的角度称为步进角。

怠速控制阀影片

步进电机型ISCV构造及工作原理


3470862

转子

至进气管

自空气滤清器

定子线圈

阀轴

丰田车步进电机型怠速控制阀

  • 实际的步进电机不只4个定子,而是有很多。

  • 下图中的步进电机转子每转一步一般为1/32圈。步进电机的工作范围为0~125个步进级。


3470862

发动机ECU

ISC阀

EFI主继电器

蓄电池

步进电机型怠速控制阀电路

丰田皇冠3.0轿车步进电机型ISCV电路


3470862

步进电机型怠速控制阀的检修

  • 拆下控制阀线束连接器,检测B1和B2与搭铁间的电压,为蓄电池电压;

  • 熄火后,2~3s内在怠速控制阀附近应能听到内部发出的“嗡嗡”响声;

  • B1与S1和S3、B2与S2和S4之间的电阻,应为10~30Ω。

  • 蓄电池正极接B1和B2端子,负极按顺序依次接通S1—S2—S3—S4端子,控制阀应向外伸出;若负极按反方向接通S4—S3—S2—S1端子,则控制阀应向内缩回。

S1-S2-S3-S4 顺序

S4-S3-S2-S1 顺序


3470862

怠速控制阀的控制内容

  • 控制内容:

    • 起动初始位置的设定

    • 起动控制

    • 暖机控制

    • 怠速稳定控制

    • 怠速预测控制

    • 电器负荷增多时的怠速控制

    • 学习控制


3470862

怠速控制阀的控制内容

  • 起动初始位置的设定:关闭点火开关发动机熄火后,电子控制单元ECU的M-REL端子向主继电器延续供电2~3s,ECU控制步进电机ISCV全部打开,以利于下次起动。

  • 起动控制:起动时,ISCV全开,起动顺利。起动后,ECU根据水温的高低控制步进电机,调节控制阀的开度。

  • 暖机控制:又称为快怠速控制。暖机时,ECU根据水温的高低控制怠速控制阀的开度。随着水温上升,怠速控制阀开度逐渐减小。

  • 怠速稳定控制:ECU将接受道的转速信号与确定的目标转速进行比较,其差值超过一定值时,ECU通过步进电机控制怠速控制阀以调节空气进气量。又称为反馈控制。


3470862

怠速控制阀的控制内容

步进电机ISCV提速控制FLASH动画

  • 怠速提速控制:在怠速时,出现以下情况,ECU控制步进电机将怠速提升。

    • 开空调;

    • 转方向盘(带动力转向的车);

    • 电器负荷增大(如开大灯,风窗加热器,尾灯等);

    • 挂前进档(自动变速器汽车)。

  • 学习控制:由于磨损等原因,怠速控制阀的位置相同时,其实际的怠速转速和设定的目标转速略有不同,此时ECU利用反馈控制使怠速转速回到目标转速,同时将此时的步进电机步数存入ROM中(ECU中有一小电路不断电),以便在以后的怠速控制过程中使用。


3470862

自空气滤清器

自空气滤清器

双金属片

阀体

线圈

永久磁铁

至进气总管

至进气总管

4、旋转电磁阀型怠速控制阀

  • 旋转电磁阀型怠速控制阀结构

丰田车旋转电磁阀型ISCV


3470862

A

B

一个周期

旋转电磁阀型怠速控制阀工作原理

占空比:脉冲信号的通电时间与通电周期的比值。


3470862

旋转电磁阀型怠速控制阀电路及其检修

  • 断开线束插头,点火开关ON,但不起动发动机。测量电源端子+B与搭铁之间的电压,应为蓄电池电压。

  • 断开线束插头,在控制阀侧测量端子+B与端子RSC及RSO之间的电阻值,正常值应为18.8~22.8Ω。

  • 发动机达正常工作温度,变速器空挡。发动机怠速运转,短接TE1与E1端子,发动机转速为1000~1200r/min,5s后转速应下降约200r/min。


3470862

自空气滤清器

阀门

电磁线圈

至进气管

5、占空比控制电磁阀型怠速控制阀

丰田车占空比控制电磁阀型ISCV


3470862

自空气滤清器

至进气管

阀门

电磁线圈

6、开关型怠速控制阀

丰田车开关型ISCV


3470862

二、进气控制系统

可变进气管系统影片

  • 目的:提高进气量,改善发动机动力性能。

  • 类型:动力阀控制系统、谐波进气增压系统(ACIS)、可变配气相位控制系统(VTEC)等多种。

    • 动力阀控制系统:是控制发动机进气道的空气流通截面大小,以适应发动机不同转速和负荷时的进气量需求,从而改善发动机的动力性。

    • 谐波进气增压系统:利用了进气管内的压力波与进气门的开启配合,当进气门开启时,使反射回来的压力波正好传到该气门附近,从而形成进气增压的效果,提高发动机的充气效率和功率。

    • 可变配气相位控制系统:根据发动机转速、负荷等参数变化来控制VTEC机构工作,改变驱动同一气缸两进气门工作的凸轮,以调整进气门的配气相位及升程,并实现单进气门工作和双进气门工作的切换。


3470862

真空电磁阀

膜片真空气室

ECU

动力阀

真空管

动力阀控制系统

  • 在进气量较小的低速、小负荷工况下,使进气道空气流通截面减小,可提高进气流速,从而提高充气效率,改善发动机的低速性能;

  • 在进气量较大的高速、大负荷工况下,适当增大进气道空气流通截面,可减少进气阻力,提高进气量,从而改善发动机的高速性能。

控制方式:ECU→真空电磁阀→真空→膜片真空气室→动力阀


3470862

进气控制阀

进气道

喷油器

空气滤清器

节气门

进气室

真空驱动器

谐波增压控制系统 ACIS

  • 低速时,进气控制阀关闭,压力波传播距离长,发动机低速性能好。

  • 高速时,进气控制阀打开,压力波传播距离短,发动机高速性能好。

ACIS基本原理


3470862

节气门

进气控制阀

真空罐

真空驱动器

传感器信号

ECU

ACIS电磁阀

ACIS控制电路

ACIS组成

ACIS电磁阀电阻:38.5~44.5Ω

控制方式:ECU→ACIS电磁阀→真空→真空驱动器→进气控制阀


3470862

可变配气相位控制系统VTEC

  • 中凸轮升程最大,次凸轮升程最小。

  • 主凸轮的形状适合发动机低速时单气门工作的配气相位要求;中凸轮的形状适合发动机高速时双进气门工作的配气相位要求。


3470862

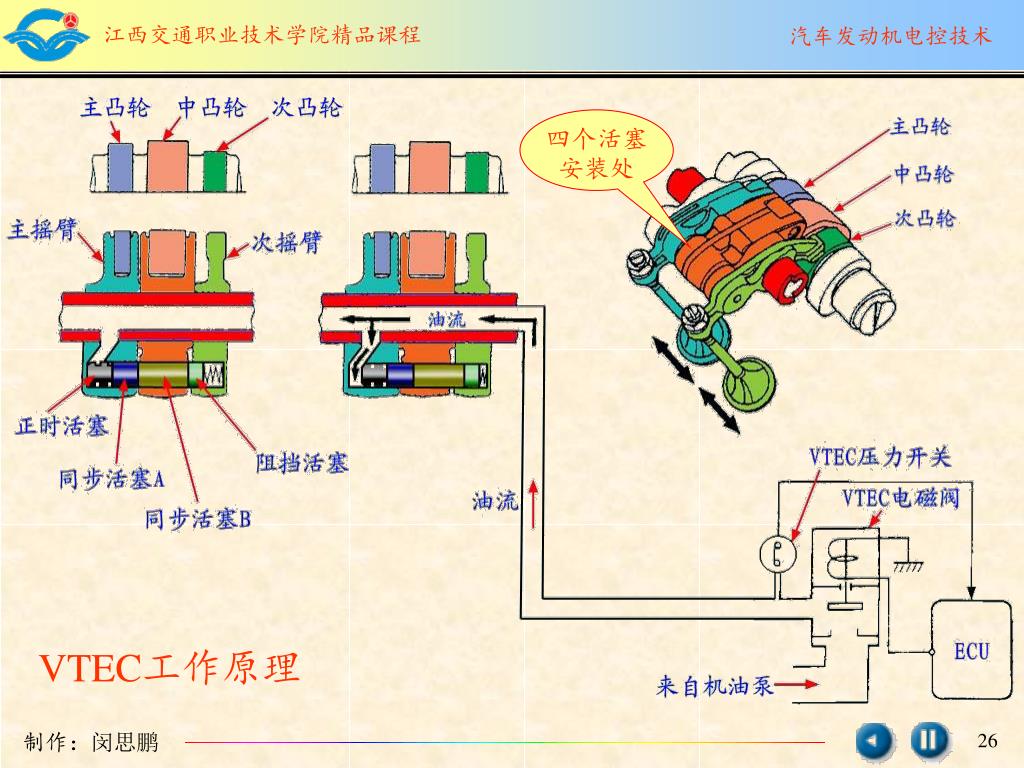

VTEC工作原理

四个活塞安装处


3470862

VTEC工作原理

  • 发动机低速时,电磁阀断电,油道关闭。在弹簧作用下,各活塞均回到各自孔内,三个摇臂彼此分离。此时,主凸轮通过主摇臂驱动主进气门,中间摇臂驱动中间摇臂空摆(不起作用),次凸轮升程非常小,通过次摇臂驱动次进气门微量开闭,以防止进气门附近积聚燃油。配气机构处于单进、双排气门工作状态。

  • 发动机高速运转,且发动机转速、负荷、冷却液温度及车速均达到设定值时,电磁阀通电,油道打开。在机油作用下,同步活塞A和同步活塞B分别将主摇臂与中间摇臂、次摇臂与中间摇臂插接成一体,成为一个同步工作的组合摇臂。此时,由于中凸轮升程最大,组合摇臂由中凸轮驱动,两个进气门同步工作,进气门配气相位和升程与发动机低速时相比,气门的升程、提前开启角度和迟后关闭角度均较大。此时配气机构处于双进、双排气门工作状态。


3470862

三、增压控制系统

  • 功能:根据发动机进气压力的大小,控制增压装置的工作,以达到控制进气压力,提高发动机动力性和经济性的目的。

  • 分类:根据增压装置使用的动力源不同,增压装置分废气涡轮增压和动力增压两种。目前多采用废气涡轮增压。


3470862

典型废气涡轮增压控制系统


3470862

四、排放控制系统

  • 汽车排放污染来源:

    • 发动机排出的废气(约占65%以上)

    • 曲轴箱窜气(约占20%)

    • 燃料供给系统中蒸发的燃油蒸汽(约占10%~20%)

  • 汽油机的主要污染物:

    • 一氧化碳CO、碳氢化合物HC、氮氧化合物NOX

  • 汽车排放控制系统(排污治理方法):

    • 曲轴箱强制通风PCV系统

    • 汽油蒸汽排放EVAP控制系统

    • 废气再循环EGR系统

    • 三元催化转换器TWC与空燃比反馈控制系统

    • 二次空气供给系统

    • 热空气供给系统


1 evap

1、汽油蒸汽排放(EVAP)控制系统

  • 功能:收集燃油箱和浮子室(化油器式汽油机)内蒸发的汽油蒸汽,并将汽油蒸汽导入气缸参加燃烧,从而防止汽油蒸汽直接排入大气而造成污染。同时,还必须根据发动机工况,控制导入气缸参加燃烧的汽油蒸汽量。

  • 为了控制燃油箱逸出的燃油蒸汽,电控发动机普遍采用了碳罐,油箱中的燃油蒸汽在发动机不运转时被碳罐中的活性碳所吸附,当发动机运转时,依靠进气管中的真空度将燃油蒸汽吸入发动机中。电子控制单元根据发动机的工况通过电磁阀控制真空度的通或断达到燃油蒸汽的控制。

  • 采用燃油蒸汽的控制可减少大气中的HC和节约燃料。


3470862

  • 机械式EVAP控制系统


3470862

电控EVAP控制系统典型布置


3470862

电控EVAP控制系统工作过程

活性炭罐影片

控制方式:1、ECU→清污电磁阀→真空→真空控制阀→进气歧管吸入燃油蒸汽

2、ECU→清污电磁阀→进气歧管吸入燃油蒸汽


3470862

韩国现代轿车EVAP系统

  • 在部分电控EVAP控制系统中,活性碳罐上不设真空控制阀,而将受ECU控制的电磁阀直接装在活性碳罐与进气管之间的吸气管中。

控制方式:ECU→清污电磁阀→进气歧管吸入燃油蒸汽


3470862

EVAP系统的检修

  • 一般维护:经常检查管路是否漏气,滤芯是否堵塞。

  • 真空控制阀的检查:拆下真空控制阀,用手动真空泵对真空控制阀施加5kPa的真空度,从活性炭罐侧孔吹入空气应畅通;不施加真空度,吹入空气则不通。

  • 电磁阀的检查:拆下电磁阀进气管一侧的软管,用手动真空泵由软管接头给控制电磁阀施加一真空度,电磁阀不通电时应能保持真空度;若电磁阀通以蓄电池电压,真空度应释放。

  • 电磁阀电阻的检查:电阻为36~44Ω。


2 egr

2、废气再循环(EGR)控制系统

  • NOX是空气中的氮气与氧气在高温、高压条件下形成的,发动机排出的NOX量主要与气缸内的最高温度有关,气缸内最高温度越高,排出的NOX量越多。

  • EGR控制系统的功能:将适量的废气引入气缸内参加燃烧,从而降低气缸内的最高温度,以减少NOX的排放量。为了保证发动机正常工作和性能不受过多影响,必须根据发动机工况的变化,控制废气再循环量。

  • EGR率=EGR量/(吸入空气量+EGR量)×100%

  • 类型:开环控制EGR系统和闭环控制EGR系统。

EGR控制系统影片


Ecu egr

不采用ECU控制的开环EGR系统

由水温和负荷控制的EGR系统

由负荷控制的EGR系统


Ecu egr1

ECU控制的开环控制EGR系统

  • 组成:EGR阀、EGR电磁阀等

  • ECU根据发动机冷却液温度、节气门开度、转速和起动等信号来控制EGR电磁阀的通电或断电。

控制方式:ECU→EGR电磁阀→真空→EGR阀→部分废气进入进气歧管


Ecu egr2

ECU控制的开环控制EGR系统工作过程


3470862

闭环控制EGR系统

  • 检测实际的EGR率或EGR阀开度作为反馈控制信号来控制EGR系统,这种控制精度更高。

用EGR阀开度作为反馈信号

EGR阀开度传感器

工作原理与电位计式节气门位置传感器相同


3470862

EGR控制系统的检修

  • 一般检查

    • 怠速时,拆下EGR阀上的真空软管,发动机转速应无变化,用手触试真空管口应无吸力;转速达2500r/min以上,同样拆下此真空软管,发动机转速应明显升高(中断了废气再循环)。

  • EGR电磁阀的检查

    • 测量电阻值,应为33~39Ω。

    • 不通电时,从通进气管侧接头吹入空气应畅通,从通大气的滤网处吹入空气应不通。

    • 通电时,与上述刚好相反。

  • EGR阀的检查

    • 给EGR阀施加15kPa的真空,EGR阀应能开启;不施加真空时,EGR阀应能完全关闭。


3470862

3、三元催化与空燃比反馈系统

  • 三元催化转换器TWC

  • 三元催化转换器也称为触媒转换器,简称触媒。

  • 功能:利用转换器中的三元催化剂,将发动机排出废气中的有害气体CO、HC和NOX变成无害气体。

  • 构造:安装在排气消声器前面,由转换芯子和外壳等构成。转换芯子常用蜂窝状陶瓷作为承载催化剂的载体,在陶瓷载

  • 体上浸渍铂(或钯)与

  • 铑贵重金属的混合物作

  • 为催化剂。

TWC影片


3470862

影响TWC转换效率的因素

  • 影响最大的是混合气的浓度和排气温度。

  • 只有在标准混合气附近,对废气中的有害气体CO、HC和NOX的转换效率才最佳。

  • 在装用TWC的汽车,一般装用氧传感器检测废气中的氧浓度,并将此信号送给ECU后,对空燃比进行反馈闭环控制。

  • 装用TWC后,发动机的排气温度须在300℃~815℃之间。低于300℃,氧传感器将不能产生正确信号,因此部分氧传感器内有加热线圈;高于815℃,TWC转换效率下降。


O xygen s ensor o 2 s

氧传感器 Oxygen Sensor(O2S)

  • 【功用】检测排气中的氧浓度,向ECU输送空燃比信号。

  • 【分类】氧化锆(ZrO2)式和氧化钛(TiO2)式两种。

  • 【别名】λ传感器

氧化锆式氧传感器

氧传感器影片

氧传感器FLASH动画


3470862

金属外壳

陶瓷绝缘体

二氧化钛元件

接线端子

金属保护套

陶瓷元件

导线

氧化钛式氧传感器

  • 组成:二氧化钛元件、导线、金属外壳和接线端子等。

  • 原理:

    • 废气中的氧浓度高时,二氧化钛的电阻值增大;

    • 废气中氧浓度较低时二氧化钛的电阻值减小。


3470862

氧传感器电路

  • 两个热型氧传感器

  • 两个普通型氧传感器

  • 氧传感器外部接线:

    • 单线:信号线、外壳接地

    • 双线:信号线、接地线

    • 三线:电源、加热、信号(外壳接地)

    • 四线:电源、加热、信号、接地

丰田LS400轿车氧传感器控制电路


3470862

氧浓度增加

进气

电动势大

电动势小

排气

压缩

改变长

氧浓度减少

改变短

膨胀

喷油器

发动机

O2S

ECU

判定为空燃比稀

加长

缩短

判定为空燃比浓

决定基本喷射时间

EFI系统的闭环控制过程

闭环控制系统影片

  • 在带氧传感器的EFI系统中,并不是所有工况都进行闭环控制。在起动、怠速、暖机、加速、全负荷、加速断油等工况下,发动机不可能以理论空燃比工作,此时仍采用开环控制方式。


3470862

TWC及氧传感器的检修

  • 使用注意事项

  • 禁用含铅汽油,防止催化剂失效;

  • 三元催化转换器固定不牢或汽车在不平路面上行驶时的颠簸,容易导致转换器中的催化剂截体损坏;

  • 装用蜂巢型转换器的汽车,一般汽车每行驶80000km应更换转换器心体。装用颗粒型转换器的汽车,其颗粒形催化剂的重量低于规定值时,应全部更换。


3470862

  • 热型氧传感器加热器的检查

  • 对热型氧传感器,测量其加热器线圈电阻 。如凌志LS400轿车氧传感器加热器线圈,在20℃时电阻为5.1~6.3Ω。

  • 氧传感器信号检查

  • 连接好氧传感器线束连接器,使发动机以较高转速运转,直到氧传感器工作温度达到400℃以上时再维持怠速运转。

  • 反复踩动加速踏板,并测量氧传感器输出信号电压,加速时应输出高电压信号(0.75~0.90V),减速时应输出低电压信号(0.10~0.40V)。

  • 若不符合上述要求,应更换氧传感器。


3470862

4、二次空气供给系统

二次空气供给系统影片

  • 作用:在一定工况下,将新鲜空气送入排气管,促使废气中的CO和HC进一步氧化,从而降低CO和HC的排放量;同时增加TWC的升温。

  • 二次空气供给系统不工作的条件:

    • EFI进入闭环控制;

    • 水温超过规定;

    • 发动机转速和负荷超过规定;

    • ECU发现有故障。

  • 控制方式:ECU→二次空气电磁控制阀VSV →真空→二次空气控制阀→新鲜空气


3470862

二次空气供给系统的检修

  • 低温起动发动机后,拆下空气滤清器盖,应听到舌簧阀发出的“嗡、嗡”声。

  • 拆下二次空气供给软管,用手指盖住软管口检查,发动机温度在18~63℃范围内怠速运转时,有真空吸力;温度在63℃以上,起动后70s内应有真空吸力,起动70s后应无真空吸力;发动机转速从4000r/min急减速时,应有真空吸力。

  • 拆下二次空气阀,从空气滤清器侧软管接头吹入空气应不漏气。

  • 电磁阀的检查,阻值应为36~44Ω。


3470862

ECU

清污电磁阀

活性炭罐

燃油压力调节器

单向阀

TPS

氧传感器

燃油滤清器

PCV阀

分离器

喷油器

AFS

WTS

ISC阀

EGR电磁阀

燃油泵

EGR控制阀

三元催化器

各系统综合示意图

  • WTS:水温传感器

  • TPS:节气门位置传感器 AFS:空气流量计


3470862

五、巡航控制及电控节气门系统

  • 一、巡航控制系统

    • 巡航控制系统的功能

    • 巡航控制系统的组成

    • 气动膜片式巡航控制执行元件

    • 巡航控制使用注意事项

    • 巡航控制系统的使用方法

    • 巡航控制系统的检修


3470862

巡航控制系统的功能

  • 匀速控制功能

  • 巡航控制车速设定功能

  • 滑行功能

  • 加速功能

  • 恢复功能

  • 车速下限控制功能

  • 车速上限控制功能

  • 手动解除功能

  • 自动解除功能

  • 自动变速器控制功能

  • 快速修正巡航控制车速功能

  • 自诊断功能


3470862

巡航控制系统的组成

  • 组成:操纵开关、安全开关、传感器、巡航控制ECU和执行元件等。


3470862

气动膜片式巡航控制执行元件

  • 组成:真空输送阀、真空输送电磁阀、真空释放阀、膜片气室和膜片拉杆等。


3470862

巡航控制使用注意事项

  • 在天气恶劣条件下不要使用;

  • 在解除巡航控制模式后,应关闭巡航控制系统的控制开关;

  • 在坡道较大或较多的道路上行驶时不要使用;

  • 若巡航指示灯闪亮时,说明有故障,请勿使用;

  • ECU是巡航控制系统的中枢,对电磁环境、湿度及机械振动有较高的要求。


3470862

巡航控制系统的使用方法

  • 设定巡航速度

  • 解除巡航控制模式

  • 提高巡航控制车速

  • 降低巡航控制车速


3470862

巡航控制系统的检修

  • 系统工作时,如果ECU在预定的时间内收不到车速信号,或由于操纵开关或执行元件故障而自动解除巡航控制模式,系统指示等闪烁5次,说明巡航控制系统有故障。


3470862

二、电控节气门系统

  • 电控节气门系统的功能

    • 非线性控制

    • 怠速控制

    • 减小换档冲击控制

    • 驱动力控制(TRC)

    • 稳定性控制(VSC)

    • 巡航控制


3470862

电控节气门系统结构

LS400轿车节气门电控系统


3470862

电控节气门系统工作原理

  • 发动机ECU根据各传感器输入信号确定最佳的节气门开度,并通过对控制电动机和电磁离合器的控制改变节气门开度。


3470862

六、冷却风扇及发电机控制系统

  • 1、冷却风扇控制系统

  • 功能:发动机控制ECU根据冷却液温度传感器信号和空调开关信号,通过风扇继电器来控制风扇电动机电路的通断,以实现对风扇的控制。

    原理:发动机控制ECU控制风扇继电器线圈的搭铁回路,当冷却液温度低于98℃时,ECU断开风扇继电器搭铁回路,冷却风扇不工作;当却液温度高于103℃时,冷却风扇工作。如果选择空调开关信号,不管冷却液温度多少,风扇始终工作。

北京切诺基4.0L发动机冷却风扇系统电路图


3470862

2、发电机控制系统

功能:根据蓄电池电压信号,控制发电机的输出信号。

原理:蓄电池电压信号经端子3输送给ECU,ECU控制发电机励磁绕组的搭铁回路以调节磁场强度,从而实现发电机输出电压的控制。


3470862

七、故障自诊断系统

  • 1、故障自诊断系统的功能

  • 通过自诊断测试判断电控系有无故障,有故障时,指示灯发出警报,并将故障码存储。

  • 在维修时,通过一定操作程序可将故障码调出,进行有针对性的检查;

  • 当传感器或其电路发生故障时,自动启动失效保护功能;

  • 当发生故障导致车辆无法行驶时,自动启动应急备用系统,以保证汽车可以继续行驶。


3470862

2、自诊断系统工作原理

  • 传感器故障自诊断原理

  • 若传感器输入ECU的信号超出正常范围,或在一定时间内ECU收不到该传感器信号,或该传感器输入ECU的信号在一定时间内不发生变化,自诊断系统均判断定为“故障信号”。

  • 例如水温传感器,当传感器向ECU输送的信号电压低于0.3V或高于4.7V,自诊断系统会判断为故障信号。

  • 执行元件故障自诊断原理

  • 在没有反馈信号的开环控制中,执行元件如有故障,自诊断系统只能根据ECU输出的执行信号来判断。原理与传感器类似。

  • 带有反馈信号的闭环控制工作时,自诊断系统还可根据反馈信号判别故障。


3470862

3、自诊断系统的使用

故障灯和失效保护系统影片

  • 故障指示灯

  • 当检测到有故障时,仪表盘上的故障指示灯(CHECK ENGINE)点亮,以警告驾驶员或维修人员。

  • 在使用中,点火开关接通,发动机没有起动或起动后的短时间内,故障指示灯点亮是正常现象,当起动后几秒钟内或发动机达到一定转速(一般为500r/min)后,故障指示灯应熄灭。


4 obd

4、OBD-Ⅱ简介

  • OBD是ON-BOARD DINGOSITICS的缩写,是由美国汽车工程学会(SEA)提出的,经环保机构(EPA)和加州资源协会(CARB)认证通过的。20世纪70年代,汽车电控系统中开始采用了第一代随车诊断系统(OBD-I);1994年以后,美国、日本和欧洲的主要汽车制造厂家生产的电控汽车逐步开始采用第二代随车诊断系统(OBD-Ⅱ)。

  • OBD-Ⅱ的主要特点:

    • 汽车按标准装用统一的16端子诊断座,并将诊断座统一安装在驾驶室仪表盘下方。

    • OBD-Ⅱ具有数据传输功能,

    • OBD-Ⅱ具有行车记录功能

    • 装用OBD-Ⅱ的汽车,采用相同的故障码代号及故障码意义统一。


3470862

八、失效保护系统

  • 1、失效保护系统的功能

  • 在电控系统中,当自诊断系统判定某传感器或其电路出现故障(即失效)时,由自诊断系统启动而进入工作状态,给ECU提供设定的目标信号来代替故障信号,以保持控制系统继续工作,确保发动机仍能继续运转。


3470862

2、失效保护系统设定的标准信号

  • 冷却水温度信号

  • 若冷却水温度传感器或其电路发生故障时,失效保护系统给ECU提供设定的冷却水温度信号,通常按冷却水温度为80℃控制发动机工作,防止混合气过浓或过稀。

  • 进气温度传感器

  • 当进气温度传感器或其电路发生故障时,失效保护系统给ECU提供设定的进气温度信号,通常按进气温度为20℃控制发动机工作,防止混合气过浓或过稀。

  • 点火确认信号

  • 点火系统发生故障造成不能点火,ECU接受不到点火控制反馈的点火确认信号时,失效保护系统使ECU立即切断燃油喷射,使发动机停止运转。


3470862

失效保护系统设定的标准信号

  • 节气门位置传感器信号

  • 当节气门位置传感器或其电路发生故障时,ECU将始终接受节气门处于全开或全关状态信号,无法对喷油量进行精确控制。此时,失效保护系统中,通常按节气门开度为0°或25°设定标准的节气门位置传感器。

  • 点火提前角

  • 爆燃传感器或其电路发生故障时,失效保护系统使ECU将点火提前角固定在一个适当值。

  • 凸轮轴位置传感器

  • 当凸轮轴位置传感器发生故障时,导致G1和G2两个信号不能输送给ECU,则只能利用应急备用系统维持发动机基本运转。


3470862

失效保护系统设定的标准信号

  • 空气流量计信号

  • 若空气流量计或其电路发生故障,ECU无法按进气量计算基本喷油量,将引起发动机失速或不能起动。此时,失效保护系统使ECU根据起动信号和节气门位置传感器信号按固定的喷射时间控制发动机工作。

  • 进气管绝对压力传感器信号

  • 如此传感器发生故障,ECU无法按进气流量计算基本喷油量,失效保护系统使ECU按设定的固定值控制喷油量,或启动应急备用系统维持发动机运转。


3470862

九、应急备用系统

  • 应急备用系统的功能

  • 功能:由ECU内的备用IC来完成,当ECU内的微处理器或少数重要的传感器出现故障、车辆无法行驶时,该系统使ECU把燃油喷射和点火正时控制在设定的水平上,作为一种备用功能使汽车能维持基本行驶,以便把汽车开到最近的维修站或适宜的地方,所以又可称为回家系统。

  • 该系统只能维持汽车的基本功能,而不能保证发动机正常性能运行。

  • 应急系统的工作原理

  • 当启动备用系统工作后,备用IC根据控制所需的几个基本传感器信号,按照固定的程序对执行元件进行简单的控制。应急备用系统工作时,只能根据起动开关信号和怠速触点信号将发动机的工况简单地分为起动、怠速和非怠速,并按预先设定的固定数值输出喷油控制信号和控制信号。


  • Login
