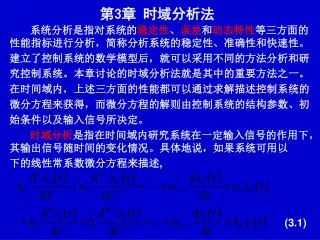

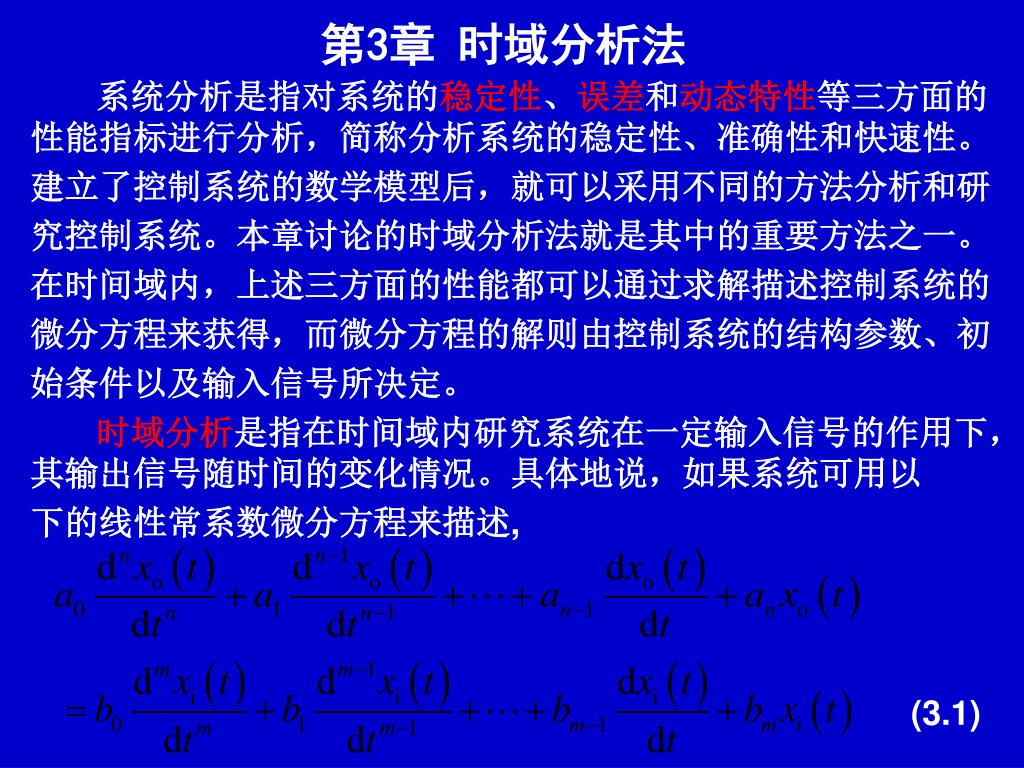

  1. 第3章 时域分析法 系统分析是指对系统的稳定性、误差和动态特性等三方面的性能指标进行分析,简称分析系统的稳定性、准确性和快速性。 建立了控制系统的数学模型后,就可以采用不同的方法分析和研 究控制系统。本章讨论的时域分析法就是其中的重要方法之一。 在时间域内,上述三方面的性能都可以通过求解描述控制系统的 微分方程来获得,而微分方程的解则由控制系统的结构参数、初 始条件以及输入信号所决定。 时域分析是指在时间域内研究系统在一定输入信号的作用下,其输出信号随时间的变化情况。具体地说,如果系统可用以 下的线性常系数微分方程来描述,  (3.1)

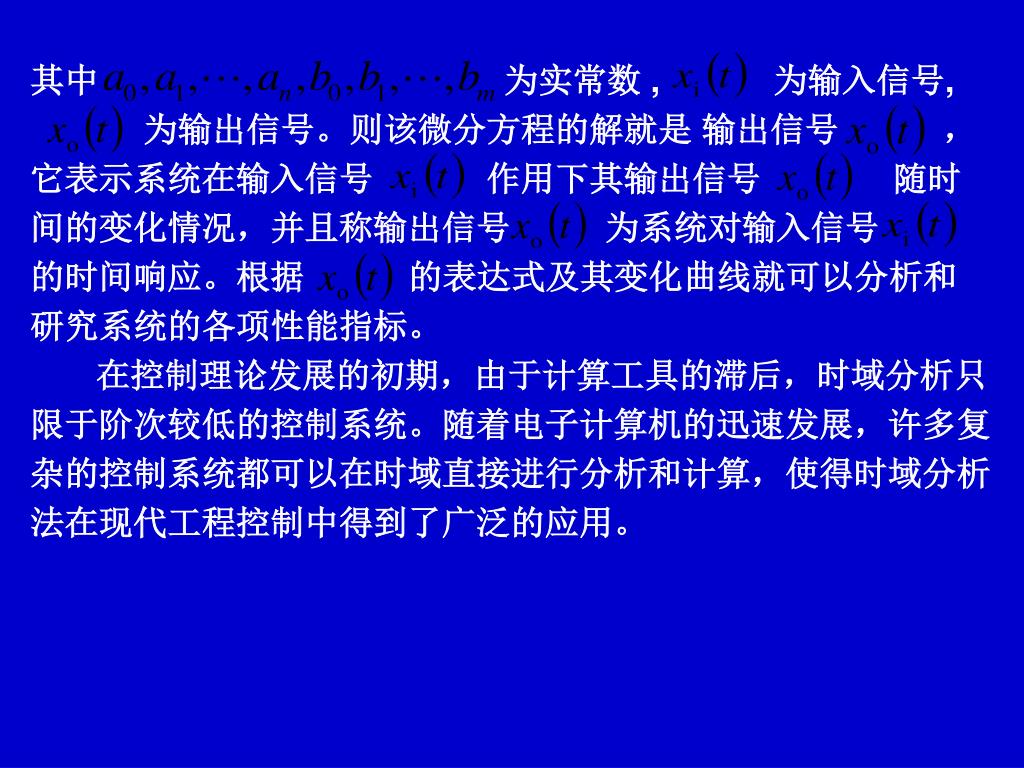

  2. 其中 为实常数 , 为输入信号, 为输出信号。则该微分方程的解就是 输出信号 , 它表示系统在输入信号 作用下其输出信号 随时 间的变化情况,并且称输出信号 为系统对输入信号 的时间响应。根据 的表达式及其变化曲线就可以分析和 研究系统的各项性能指标。      在控制理论发展的初期,由于计算工具的滞后,时域分析只 限于阶次较低的控制系统。随着电子计算机的迅速发展,许多复 杂的控制系统都可以在时域直接进行分析和计算,使得时域分析 法在现代工程控制中得到了广泛的应用。

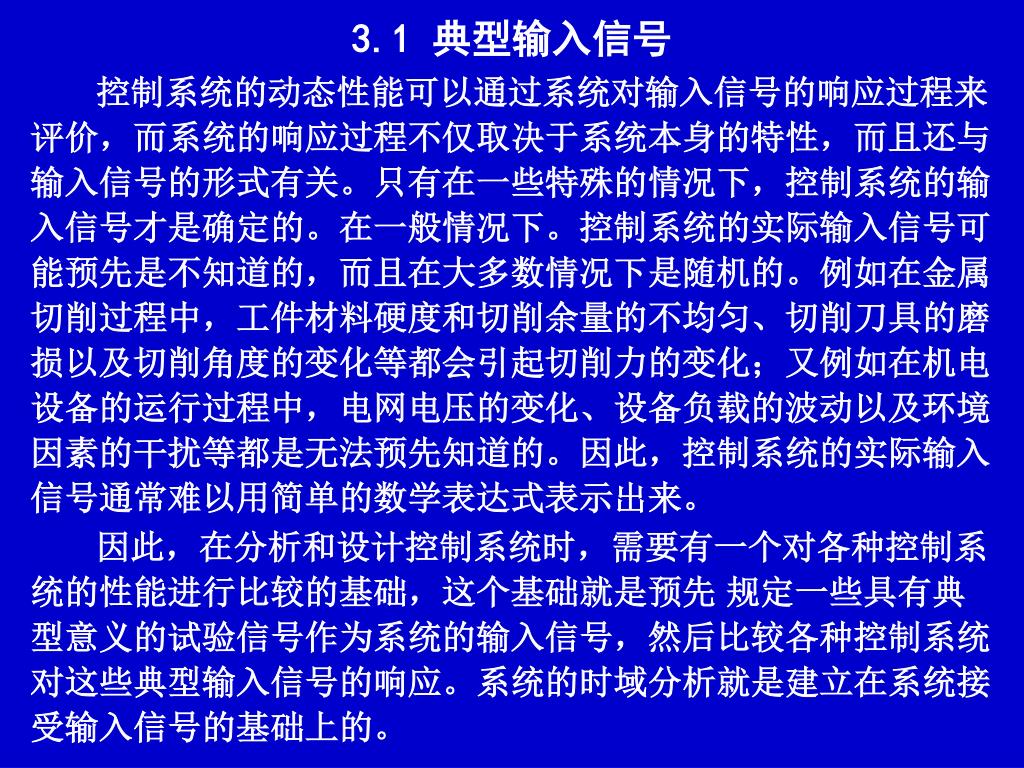

  3. 3.1 典型输入信号 控制系统的动态性能可以通过系统对输入信号的响应过程来 评价,而系统的响应过程不仅取决于系统本身的特性,而且还与 输入信号的形式有关。只有在一些特殊的情况下,控制系统的输 入信号才是确定的。在一般情况下。控制系统的实际输入信号可 能预先是不知道的,而且在大多数情况下是随机的。例如在金属 切削过程中,工件材料硬度和切削余量的不均匀、切削刀具的磨 损以及切削角度的变化等都会引起切削力的变化;又例如在机电 设备的运行过程中,电网电压的变化、设备负载的波动以及环境 因素的干扰等都是无法预先知道的。因此,控制系统的实际输入 信号通常难以用简单的数学表达式表示出来。 因此,在分析和设计控制系统时,需要有一个对各种控制系 统的性能进行比较的基础,这个基础就是预先 规定一些具有典 型意义的试验信号作为系统的输入信号,然后比较各种控制系统 对这些典型输入信号的响应。系统的时域分析就是建立在系统接 受输入信号的基础上的。

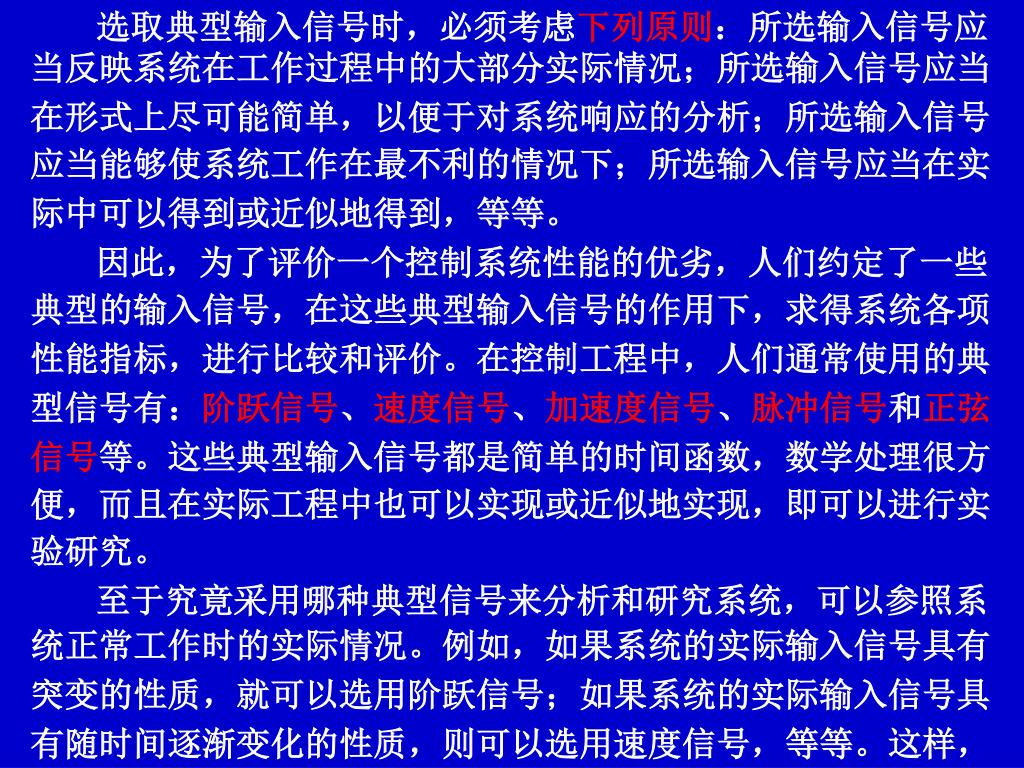

  4. 选取典型输入信号时,必须考虑下列原则:所选输入信号应当反映系统在工作过程中的大部分实际情况;所选输入信号应当选取典型输入信号时,必须考虑下列原则:所选输入信号应当反映系统在工作过程中的大部分实际情况;所选输入信号应当 在形式上尽可能简单,以便于对系统响应的分析;所选输入信号 应当能够使系统工作在最不利的情况下;所选输入信号应当在实 际中可以得到或近似地得到,等等。     因此,为了评价一个控制系统性能的优劣,人们约定了一些 典型的输入信号,在这些典型输入信号的作用下,求得系统各项 性能指标,进行比较和评价。在控制工程中,人们通常使用的典 型信号有:阶跃信号、速度信号、加速度信号、脉冲信号和正弦 信号等。这些典型输入信号都是简单的时间函数,数学处理很方 便,而且在实际工程中也可以实现或近似地实现,即可以进行实 验研究。 至于究竟采用哪种典型信号来分析和研究系统,可以参照系 统正常工作时的实际情况。例如,如果系统的实际输入信号具有 突变的性质,就可以选用阶跃信号;如果系统的实际输入信号具 有随时间逐渐变化的性质,则可以选用速度信号,等等。这样,

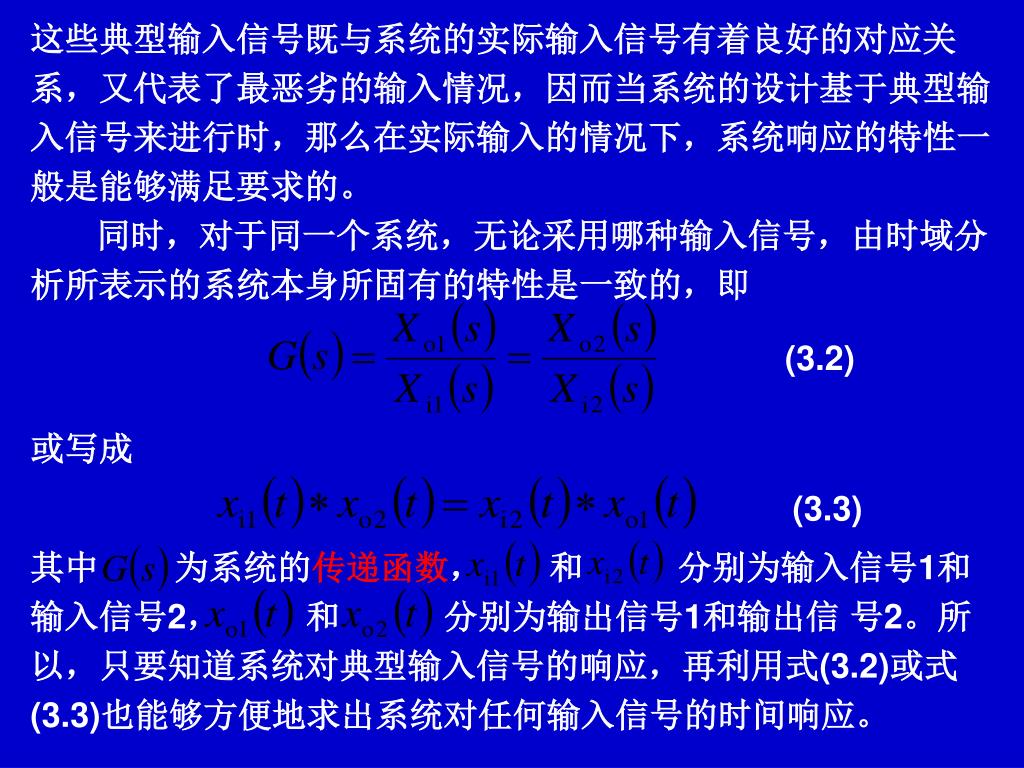

  5. (3.2) 这些典型输入信号既与系统的实际输入信号有着良好的对应关 系,又代表了最恶劣的输入情况,因而当系统的设计基于典型输 入信号来进行时,那么在实际输入的情况下,系统响应的特性一 般是能够满足要求的。 同时,对于同一个系统,无论采用哪种输入信号,由时域分 析所表示的系统本身所固有的特性是一致的,即 或写成 其中 为系统的传递函数, 和 分别为输入信号1和 输入信号2, 和 分别为输出信号1和输出信 号2。所 以,只要知道系统对典型输入信号的响应,再利用式(3.2)或式 (3.3)也能够方便地求出系统对任何输入信号的时间响应。 (3.3)

  6. 3.2 一阶系统的时间响应 可用一阶微分方程描述的系统称为一阶系统,其典型形式是 惯性环节。惯性环节的传递函数为 其中T为时间常数。下面分析一阶惯性环节在典型输入信号作用 下的时间响应。 3.2.1 一阶惯性环节的单位阶跃响应 系统在单位阶跃信号作用下的输出称为单位阶跃响应。单位 阶跃信号 的拉氏变换为 ,则一阶惯性环节 在单位阶跃信号作用下的输出的拉氏变换为

  7.  (3.4) 将上式进行拉氏反变换,得出一阶惯性环节的单位阶跃响应 为 根据式(3.4),当 t取T的不同倍数时,可得出表3.1的数据。 表3.1  一阶惯性环节的单位阶跃响应 一阶惯性环节在单位阶跃信号作用下的时间响应曲线如图3.1 所示,它是一条单调上升的指数曲线,并且随着自变量的增大,

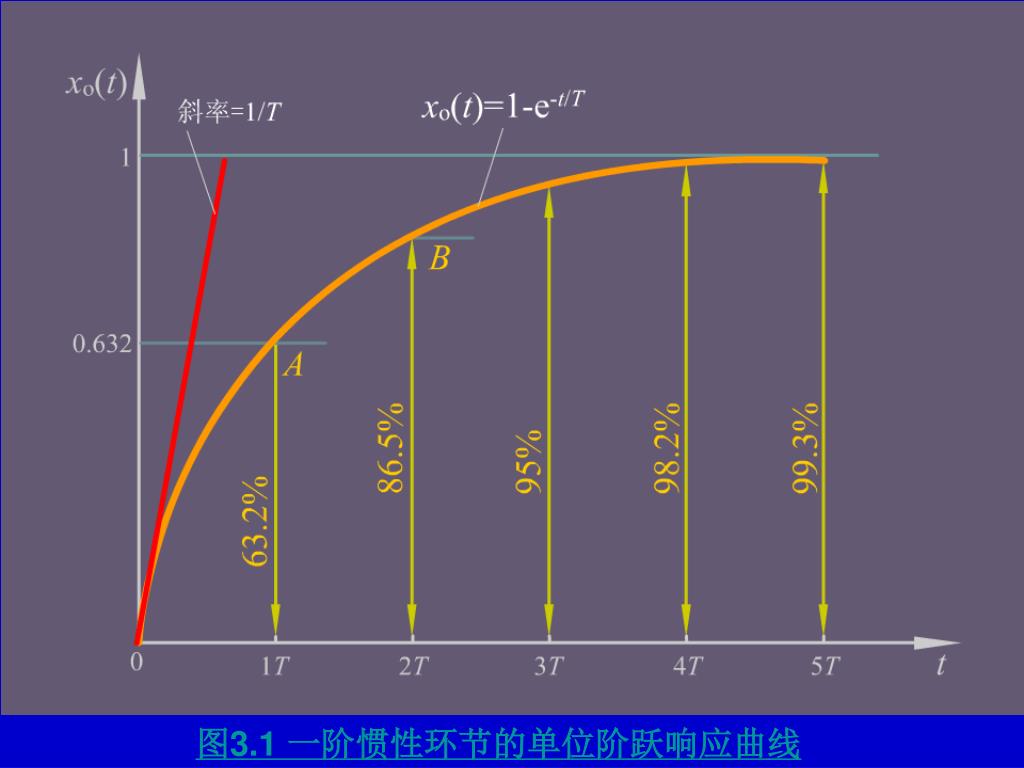

  8. 图3.1 一阶惯性环节的单位阶跃响应曲线

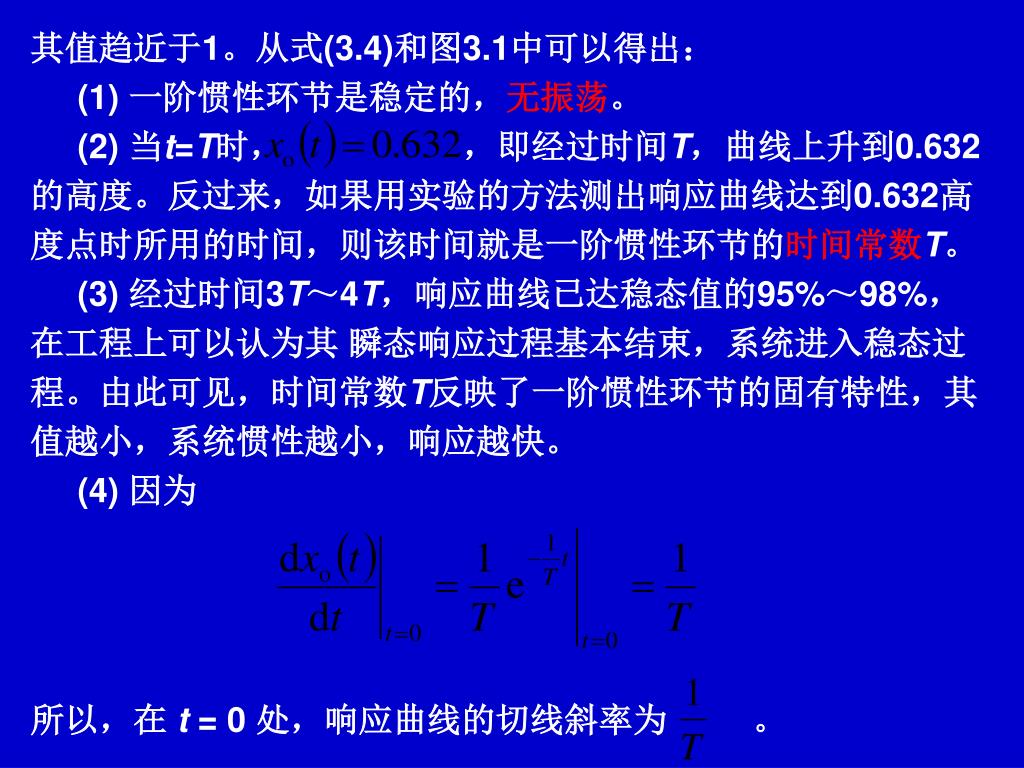

  9. 其值趋近于1。从式(3.4)和图3.1中可以得出: (1) 一阶惯性环节是稳定的,无振荡。   (2) 当t=T时, ,即经过时间T,曲线上升到0.632 的高度。反过来,如果用实验的方法测出响应曲线达到0.632高 度点时所用的时间,则该时间就是一阶惯性环节的时间常数T。 (3) 经过时间3T~4T,响应曲线已达稳态值的95%~98%, 在工程上可以认为其 瞬态响应过程基本结束,系统进入稳态过 程。由此可见,时间常数T反映了一阶惯性环节的固有特性,其 值越小,系统惯性越小,响应越快。 (4) 因为 所以,在 t = 0 处,响应曲线的切线斜率为 。

  10. (5) 将式(3.4)改写为 两边取对数,得 其中 为常数。 由上式可知, 与时间t为线性比例关系,以时间 T为横坐标, 为纵坐标,则可以得到如图3.2所示 的一条经过原点的直线。因此,可以得出如下的一阶惯性环节的 识别方法:通过实测得出某系统的单位阶跃响应 , 将值 标在半对数坐标纸上,如果得出一条直线,则可以 认为该系统为一阶惯性环节 。

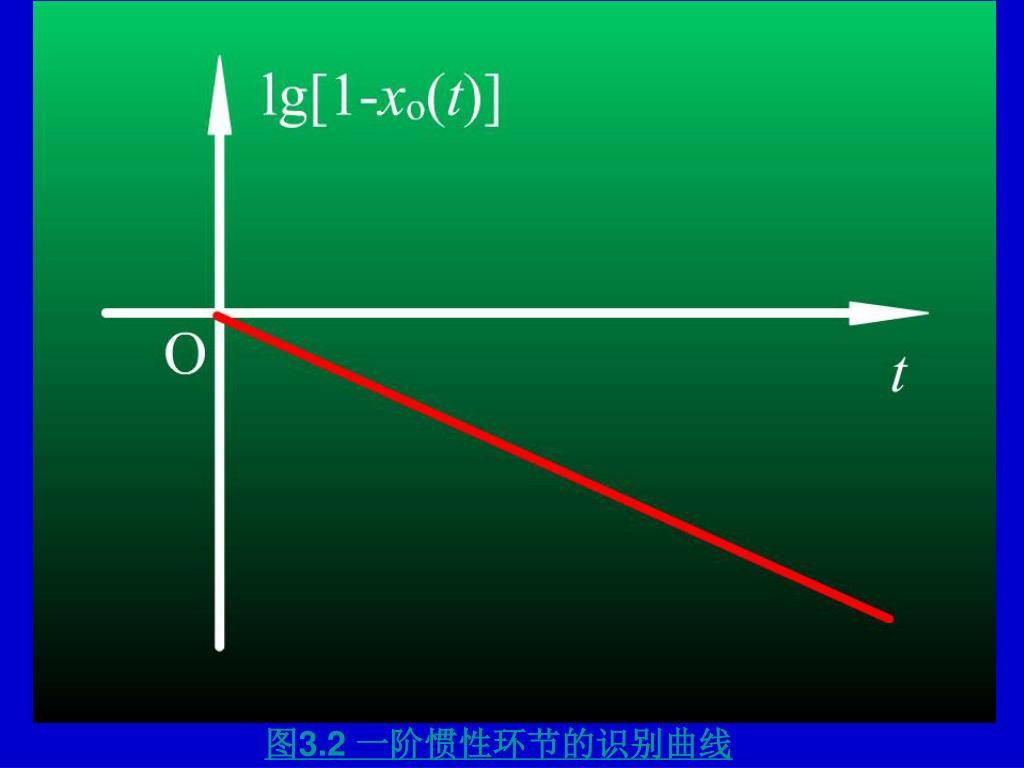

  11. 图3.2 一阶惯性环节的识别曲线

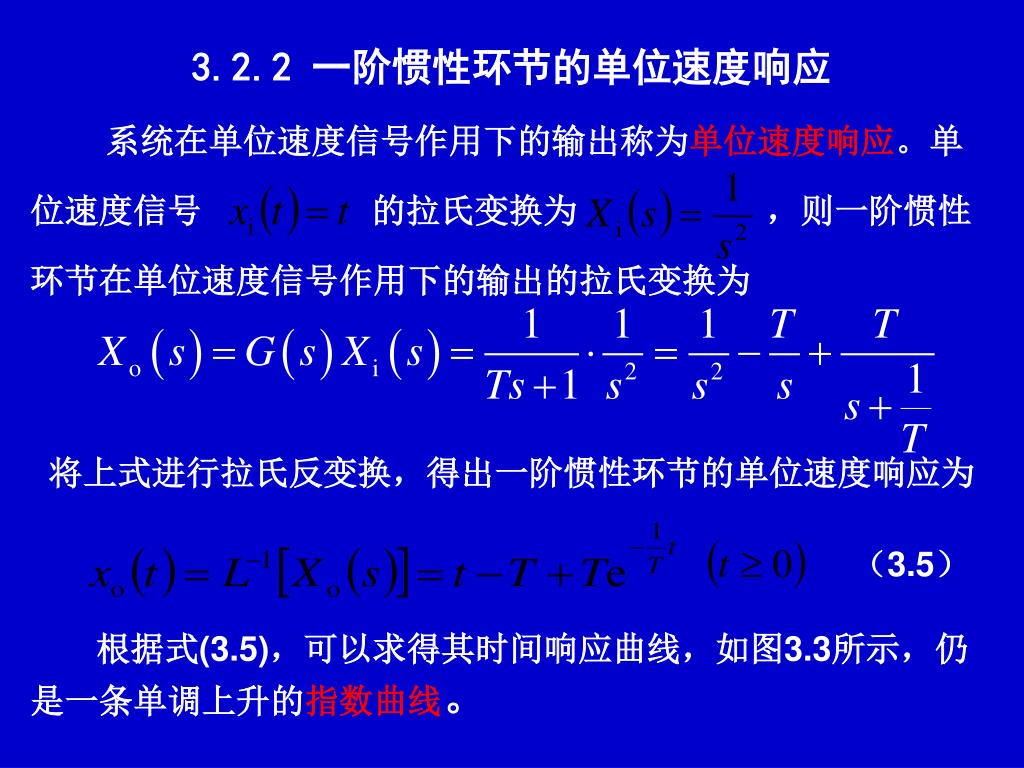

  12. 3.2.2 一阶惯性环节的单位速度响应 系统在单位速度信号作用下的输出称为单位速度响应。单 位速度信号 的拉氏变换为 ,则一阶惯性 环节在单位速度信号作用下的输出的拉氏变换为          将上式进行拉氏反变换,得出一阶惯性环节的单位速度响应为 根据式(3.5),可以求得其时间响应曲线,如图3.3所示,仍是一条单调上升的指数曲线。 (3.5)

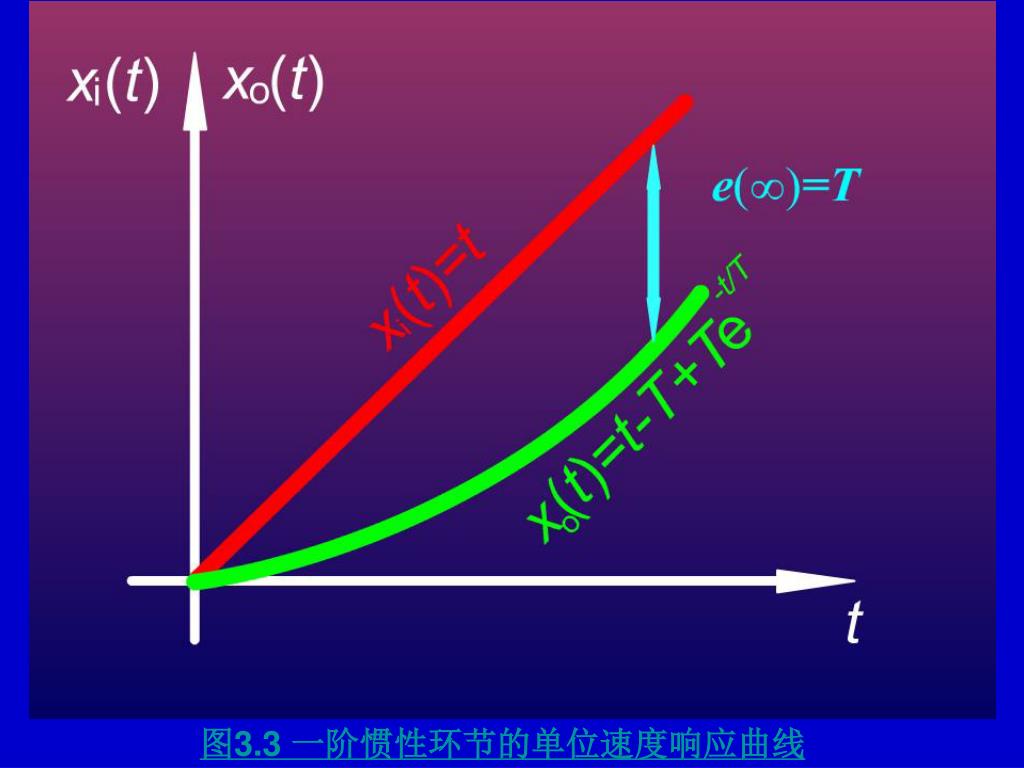

  13. 图3.3 一阶惯性环节的单位速度响应曲线

  14. 一阶惯性环节在单位速度信号作用下的输入 与输出 之间的误差为 则有 。这就是说,一阶惯性环节在单位速度 信号作用下的稳态 误差为T。显然,时间常数T 越小,其稳态误 差就越小。

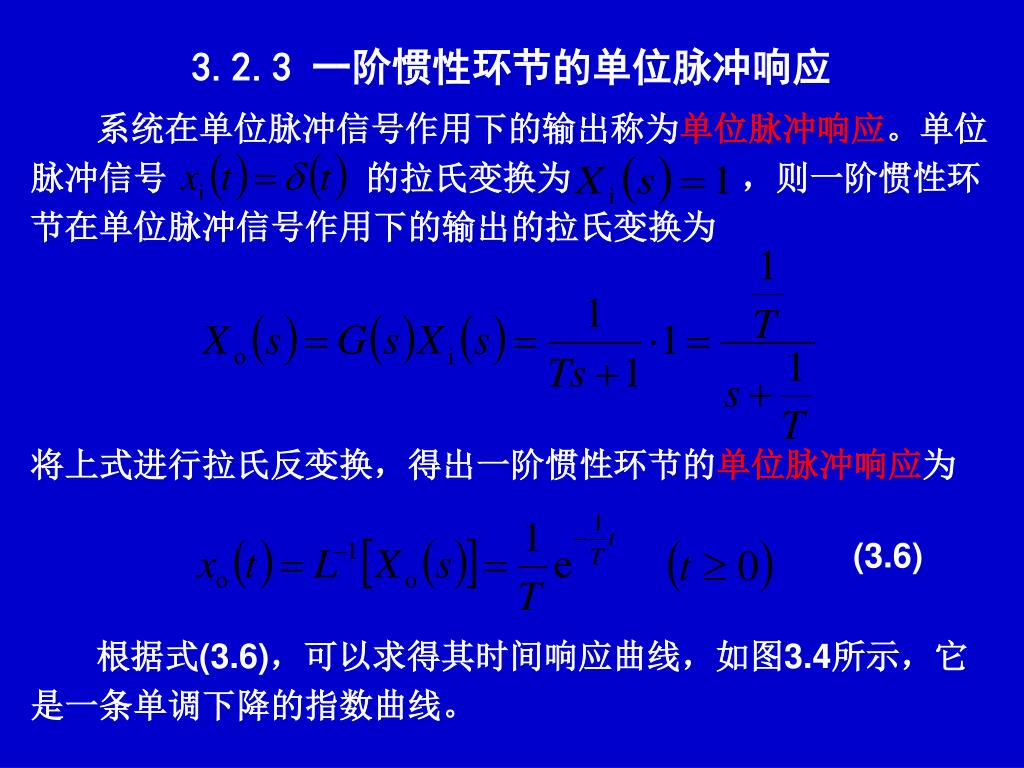

  15. 3.2.3 一阶惯性环节的单位脉冲响应 系统在单位脉冲信号作用下的输出称为单位脉冲响应。单位 脉冲信号 的拉氏变换为   ,则一阶惯性环 节在单位脉冲信号作用下的输出的拉氏变换为  将上式进行拉氏反变换,得出一阶惯性环节的单位脉冲响应为 根据式(3.6),可以求得其时间响应曲线,如图3.4所示,它是一条单调下降的指数曲线。 (3.6)

  16. 图3.4 一阶惯性环节的单位脉冲响应曲线

  17. 3.2.4 线性定常系统时间响应的性质 已知单位脉冲信号 、单位阶跃信号 以及单位速度 信号 之间的关系为 (3.7) 又已知一阶惯性环节在这三种典型输入信号作用下的时间响 应分别为

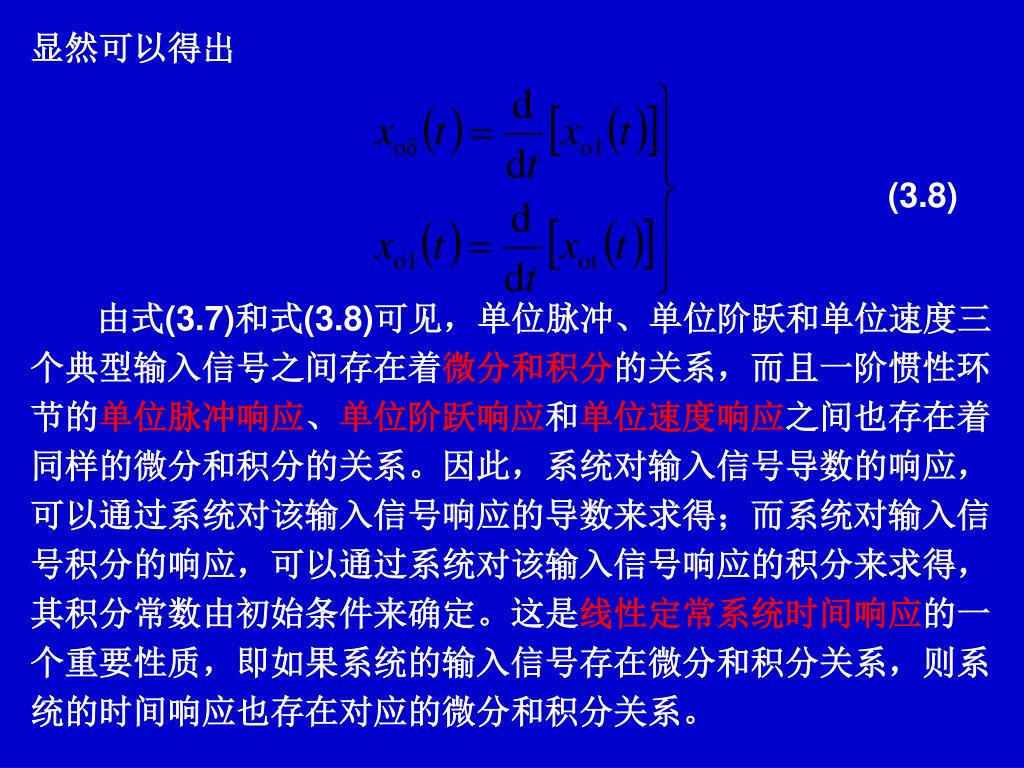

  18. 显然可以得出 (3.8) 由式(3.7)和式(3.8)可见,单位脉冲、单位阶跃和单位速度三 个典型输入信号之间存在着微分和积分的关系,而且一阶惯性环 节的单位脉冲响应、单位阶跃响应和单位速度响应之间也存在着 同样的微分和积分的关系。因此,系统对输入信号导数的响应, 可以通过系统对该输入信号响应的导数来求得;而系统对输入信 号积分的响应,可以通过系统对该输入信号响应的积分来求得, 其积分常数由初始条件来确定。这是线性定常系统时间响应的一 个重要性质,即如果系统的输入信号存在微分和积分关系,则系 统的时间响应也存在对应的微分和积分关系。

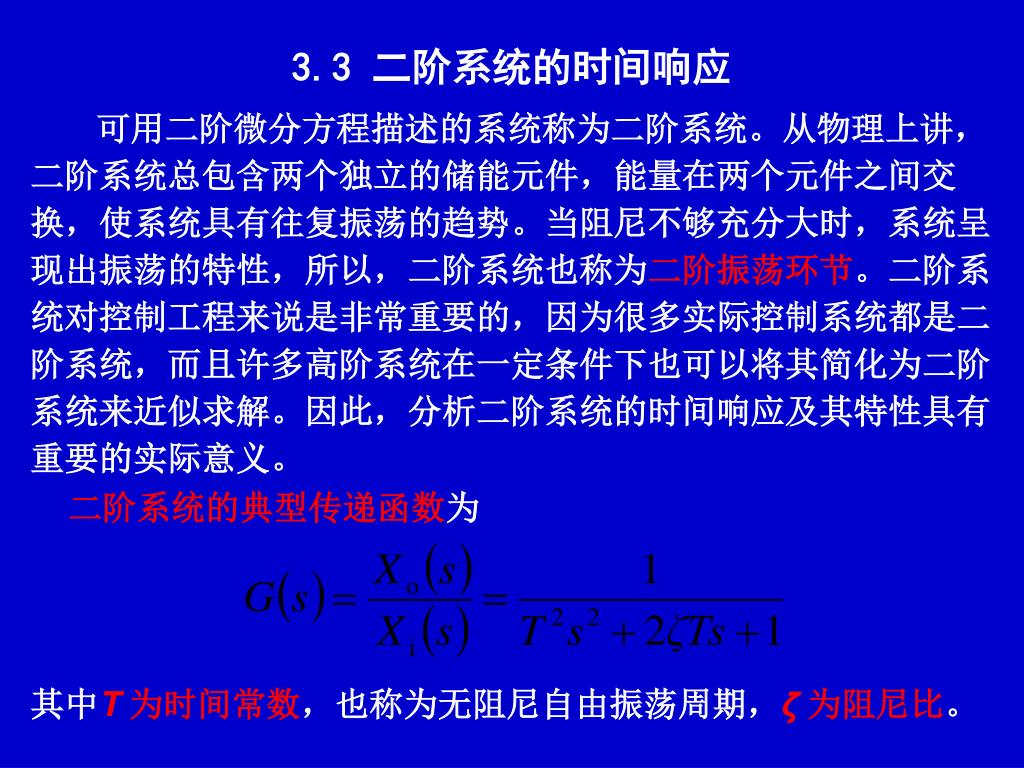

  19. 3.3 二阶系统的时间响应 可用二阶微分方程描述的系统称为二阶系统。从物理上讲, 二阶系统总包含两个独立的储能元件,能量在两个元件之间交 换,使系统具有往复振荡的趋势。当阻尼不够充分大时,系统呈 现出振荡的特性,所以,二阶系统也称为二阶振荡环节。二阶系 统对控制工程来说是非常重要的,因为很多实际控制系统都是二 阶系统,而且许多高阶系统在一定条件下也可以将其简化为二阶 系统来近似求解。因此,分析二阶系统的时间响应及其特性具有 重要的实际意义。 二阶系统的典型传递函数为 其中T为时间常数,也称为无阻尼自由振荡周期,ζ 为阻尼比。

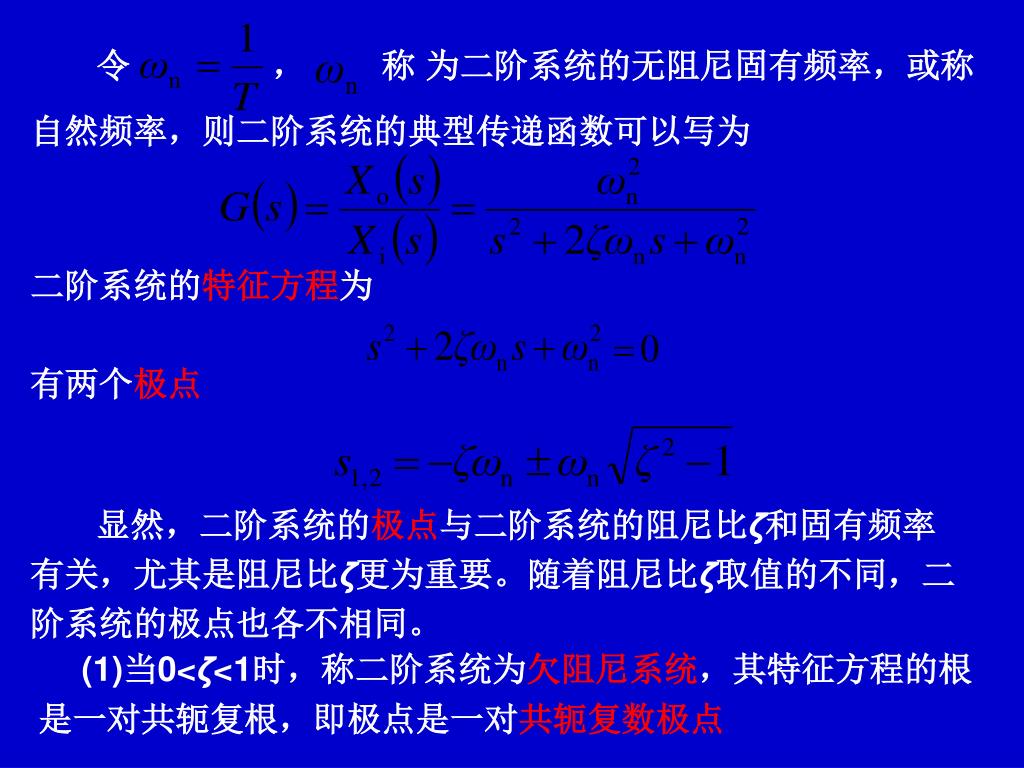

  20. 令 , 称 为二阶系统的无阻尼固有频率,或称 自然频率,则二阶系统的典型传递函数可以写为    二阶系统的特征方程为 有两个极点 显然,二阶系统的极点与二阶系统的阻尼比ζ和固有频率 有关,尤其是阻尼比ζ更为重要。随着阻尼比ζ取值的不同,二 阶系统的极点也各不相同。   • 当0<ζ<1时,称二阶系统为欠阻尼系统,其特征方程的根 是一对共轭复根,即极点是一对共轭复数极点

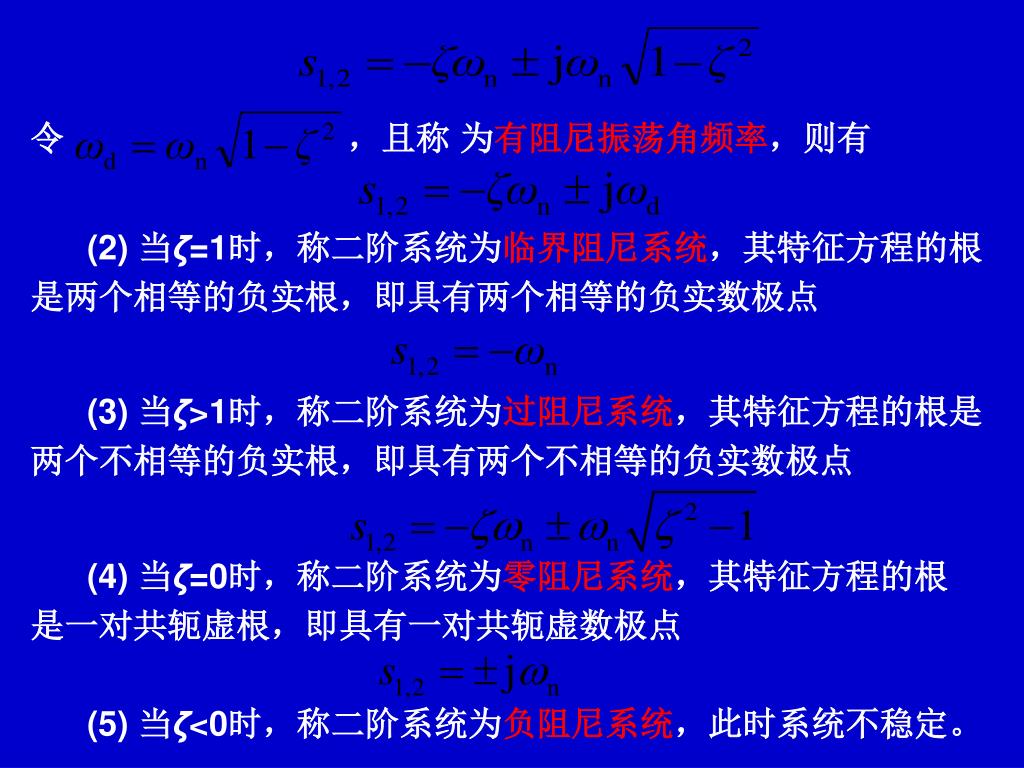

  21. 令 ,且称 为有阻尼振荡角频率,则有 (2) 当ζ=1时,称二阶系统为临界阻尼系统,其特征方程的根是两个相等的负实根,即具有两个相等的负实数极点 (3) 当ζ>1时,称二阶系统为过阻尼系统,其特征方程的根是两个不相等的负实根,即具有两个不相等的负实数极点 (4) 当ζ=0时,称二阶系统为零阻尼系统,其特征方程的根 是一对共轭虚根,即具有一对共轭虚数极点 (5) 当ζ<0时,称二阶系统为负阻尼系统,此时系统不稳定。

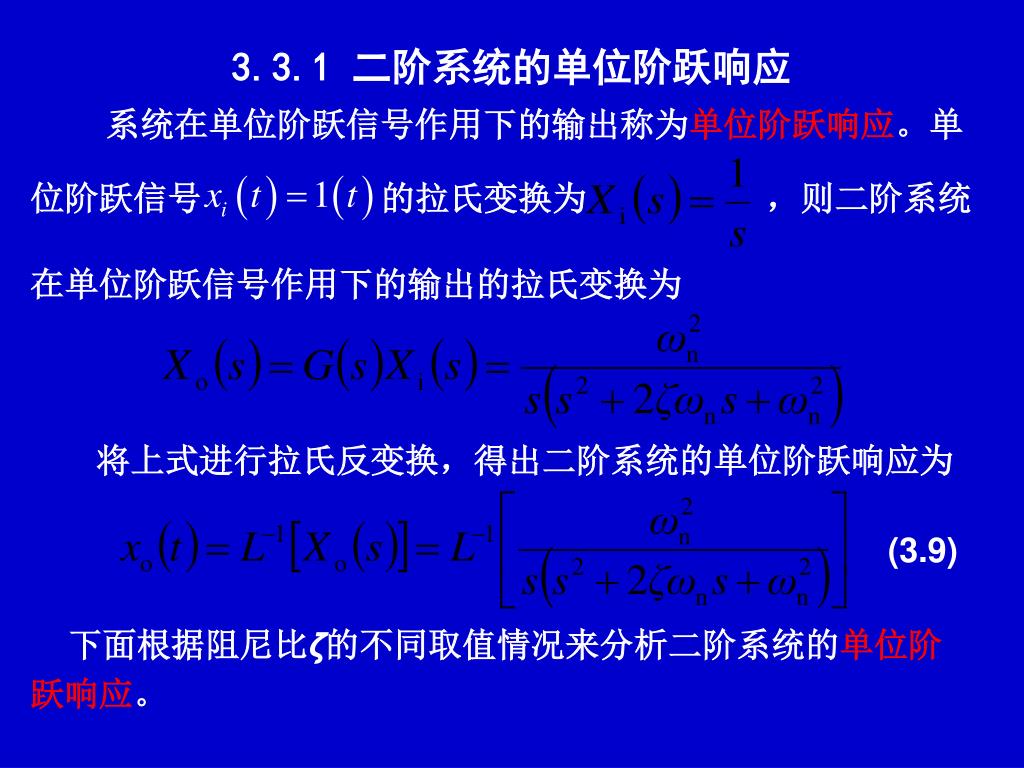

  22. 3.3.1 二阶系统的单位阶跃响应 系统在单位阶跃信号作用下的输出称为单位阶跃响应。单 位阶跃信号 的拉氏变换为 ,则二阶系统 在单位阶跃信号作用下的输出的拉氏变换为     将上式进行拉氏反变换,得出二阶系统的单位阶跃响应为 (3.9) 下面根据阻尼比ζ的不同取值情况来分析二阶系统的单位阶 跃响应。

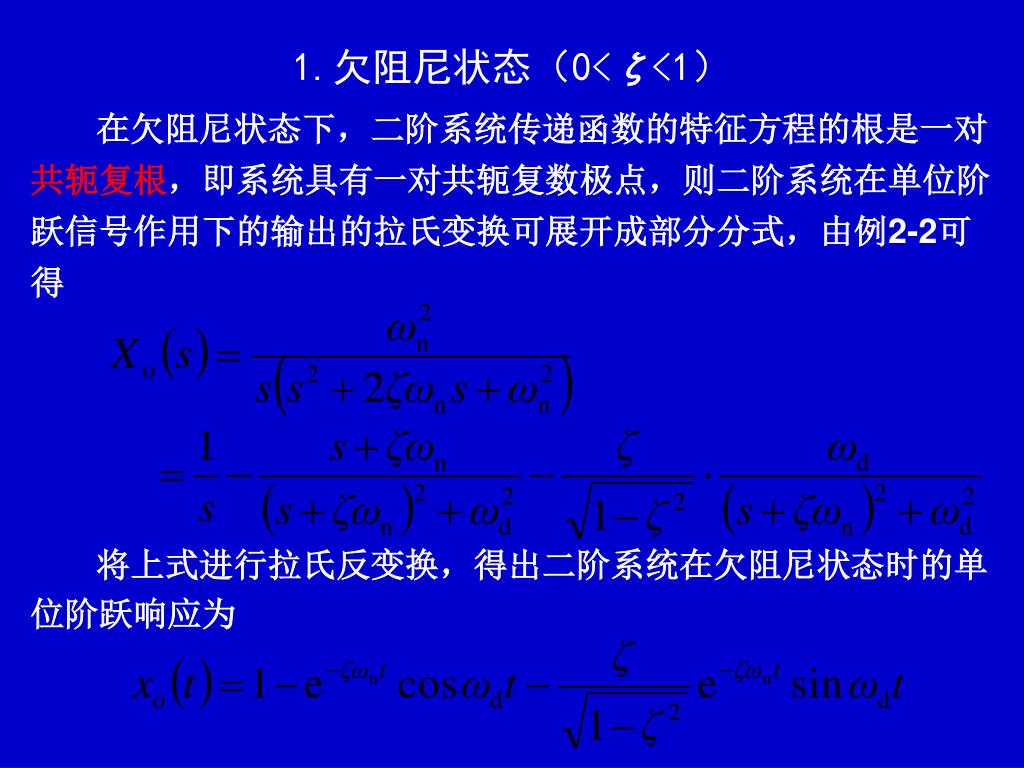

  23. 1.欠阻尼状态(0<ζ<1) 在欠阻尼状态下,二阶系统传递函数的特征方程的根是一对 共轭复根,即系统具有一对共轭复数极点,则二阶系统在单位阶 跃信号作用下的输出的拉氏变换可展开成部分分式,由例2-2可 得 将上式进行拉氏反变换,得出二阶系统在欠阻尼状态时的单 位阶跃响应为

  24. (3.10) , 即 令 ,根据图3.5的关系可知, , ,则有 所以式(3.10)可以写成  (3.11) 其中

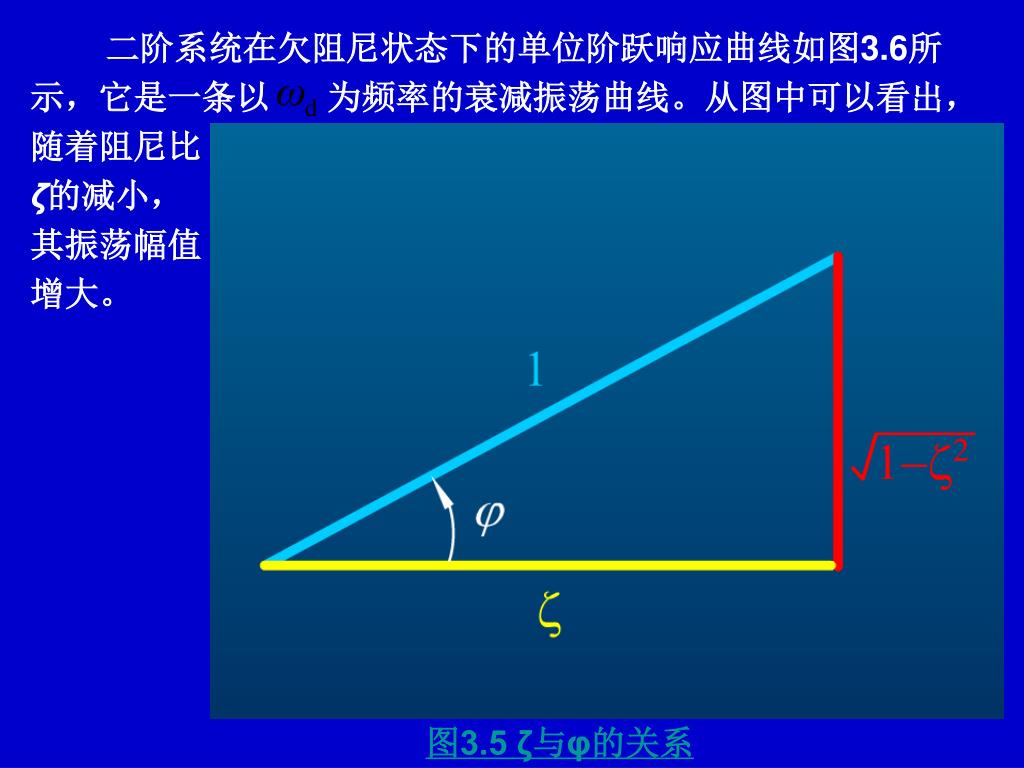

  25. 二阶系统在欠阻尼状态下的单位阶跃响应曲线如图3.6所二阶系统在欠阻尼状态下的单位阶跃响应曲线如图3.6所 示,它是一条以 为频率的衰减振荡曲线。从图中可以看出, 随着阻尼比 ζ的减小, 其振荡幅值 增大。 图3.5 ζ与φ的关系

  26. 典型曲线 临界阻尼 过阻尼 零阻尼 负阻尼 图3.6   欠阻尼二阶系统的单位阶跃响应曲线

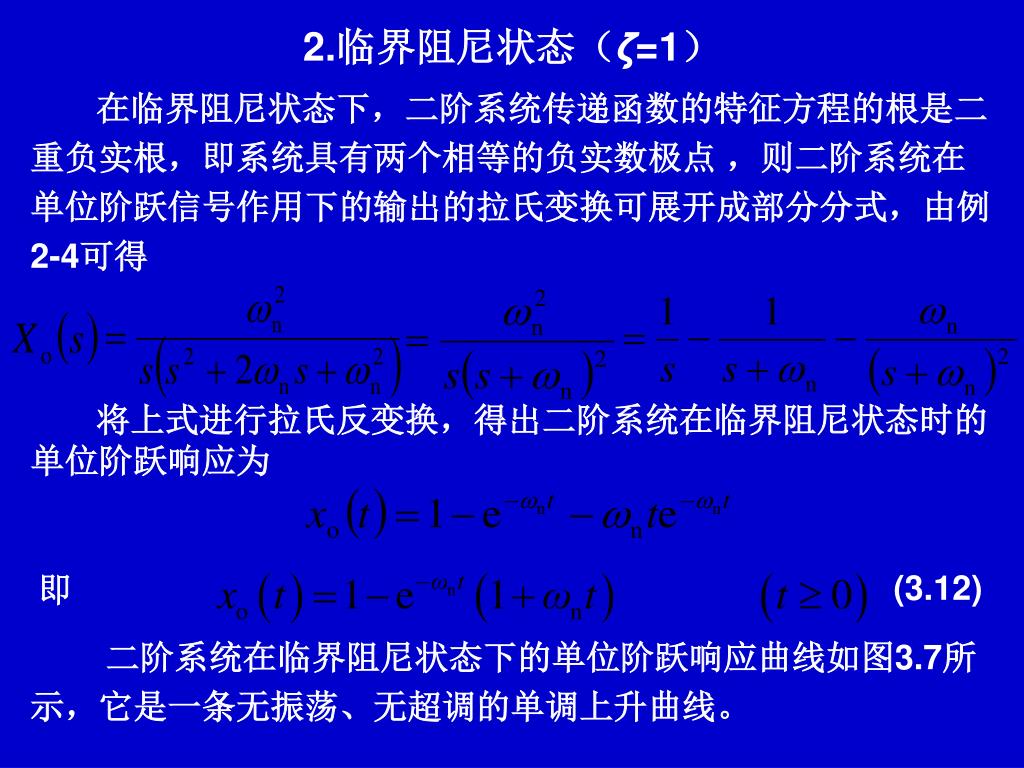

  27. 2.临界阻尼状态(ζ=1) 在临界阻尼状态下,二阶系统传递函数的特征方程的根是二 重负实根,即系统具有两个相等的负实数极点 ,则二阶系统在 单位阶跃信号作用下的输出的拉氏变换可展开成部分分式,由例 2-4可得 将上式进行拉氏反变换,得出二阶系统在临界阻尼状态时的单位阶跃响应为                             二阶系统在临界阻尼状态下的单位阶跃响应曲线如图3.7所 示,它是一条无振荡、无超调的单调上升曲线。 即 (3.12)

  28. 图3.7 临界阻尼二阶系统的单位阶跃响应曲线

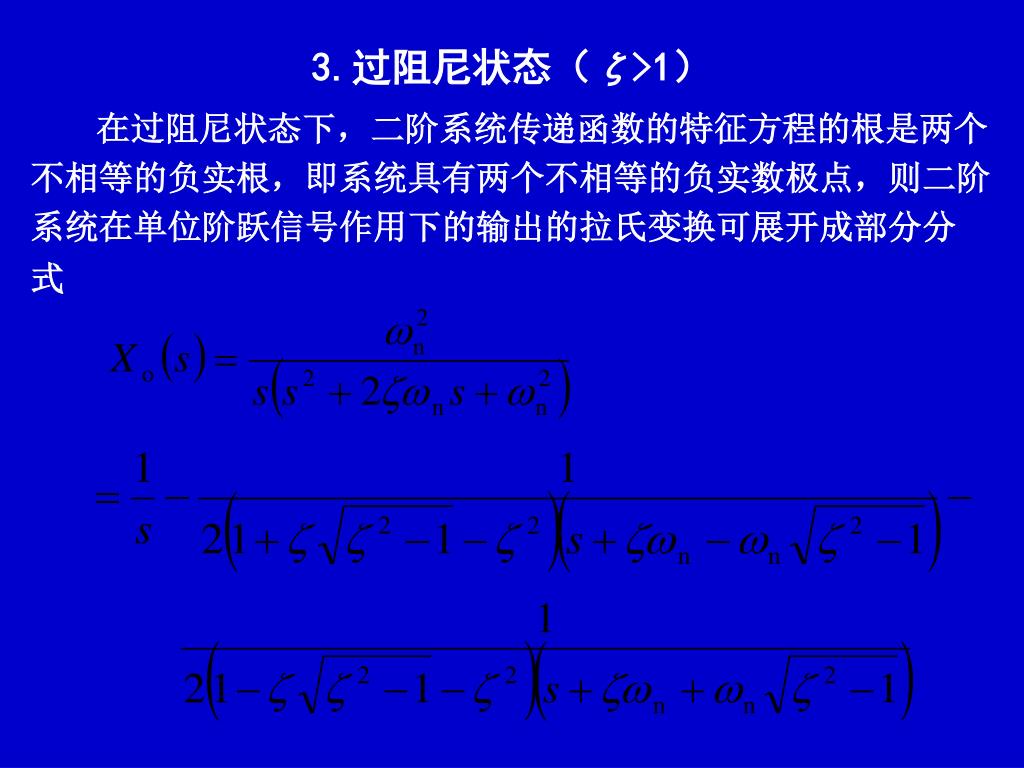

  29. 3.过阻尼状态(ζ>1) 在过阻尼状态下,二阶系统传递函数的特征方程的根是两个 不相等的负实根,即系统具有两个不相等的负实数极点,则二阶 系统在单位阶跃信号作用下的输出的拉氏变换可展开成部分分 式

  30. (3.13) 将上式进行拉氏反变换,得出二阶系统在过阻尼状态时的单位阶跃响应为 二阶系统在过阻尼状态下的单位阶跃响应曲线如图3.8所 示,仍是一条无振荡、无超调的单调上升曲线,而且过渡过程 时间较长。

  31. 图3.8 过阻尼二阶系统的单位阶跃响应曲线

  32. 4.无阻尼状态(ζ=0) 在无阻尼状态下,二阶系统传递函数的特征方程的根是一对 共轭虚根,即系统具有一对共轭虚数极点,则二阶系统在单位阶 跃信号作用下的输出的拉氏变换可展开成部分分式 将上式进行拉氏反变换,得出二阶系统在无阻尼状态时的单 位阶跃响应为 二阶系统在零阻尼状态下的单位阶跃响应曲线如图3.9所 示,它是一条无阻尼等幅振荡曲线。 (3.14)

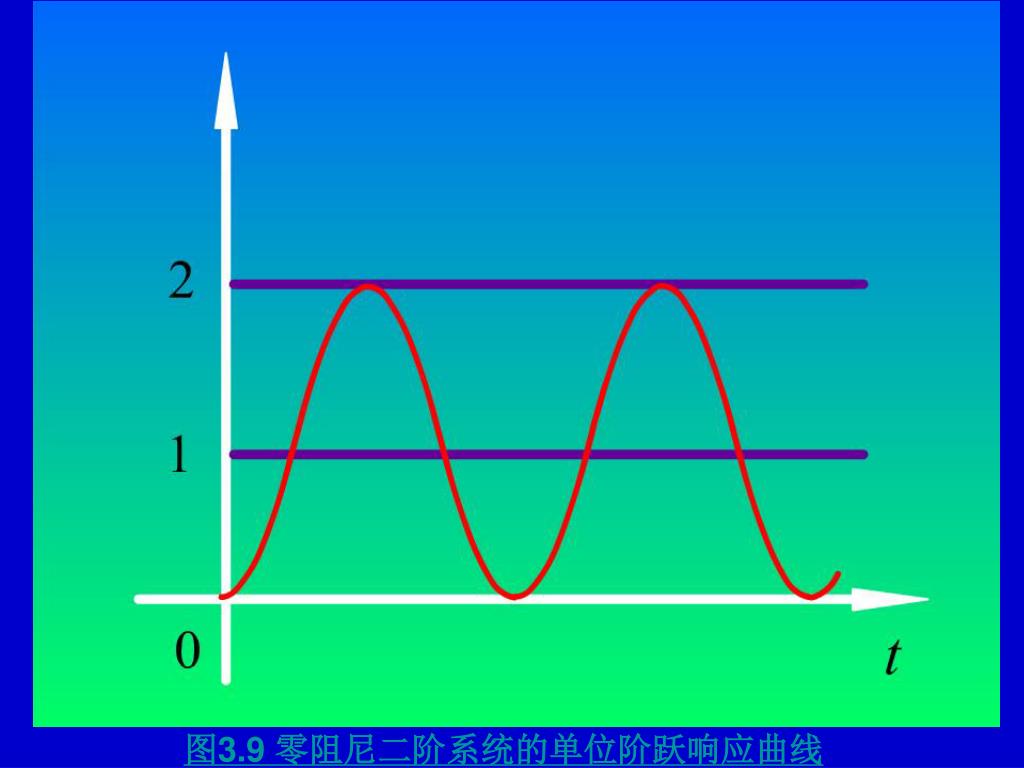

  33. 图3.9 零阻尼二阶系统的单位阶跃响应曲线

  34. 5.负阻尼状态(ζ<0) 在负阻尼状态下,考察式(3.11) 当ζ<0 时,有 ,因此当 时 , , 这说明 是发散的。也就是说,当ζ<0时,系统的输出无法 达到与输入形式一致的稳定状态。所以负阻尼的二阶系统不能 正常工作,称为不稳定的系统。 综上所述,二阶系统的单位阶跃响应就其振荡特性而言, 当ζ<0 时,系统是发散的,将引起系统不稳定,应当避免产生。 当ζ≥1 时,响应不存在超调,没有振荡,但过渡过程时间较 长。当 0<ζ<1 时,产生振荡,且ζ越小,振荡越严重,当ζ=0 时出现等幅振荡。但就响应的快速性而言,ζ越小,响应越快。

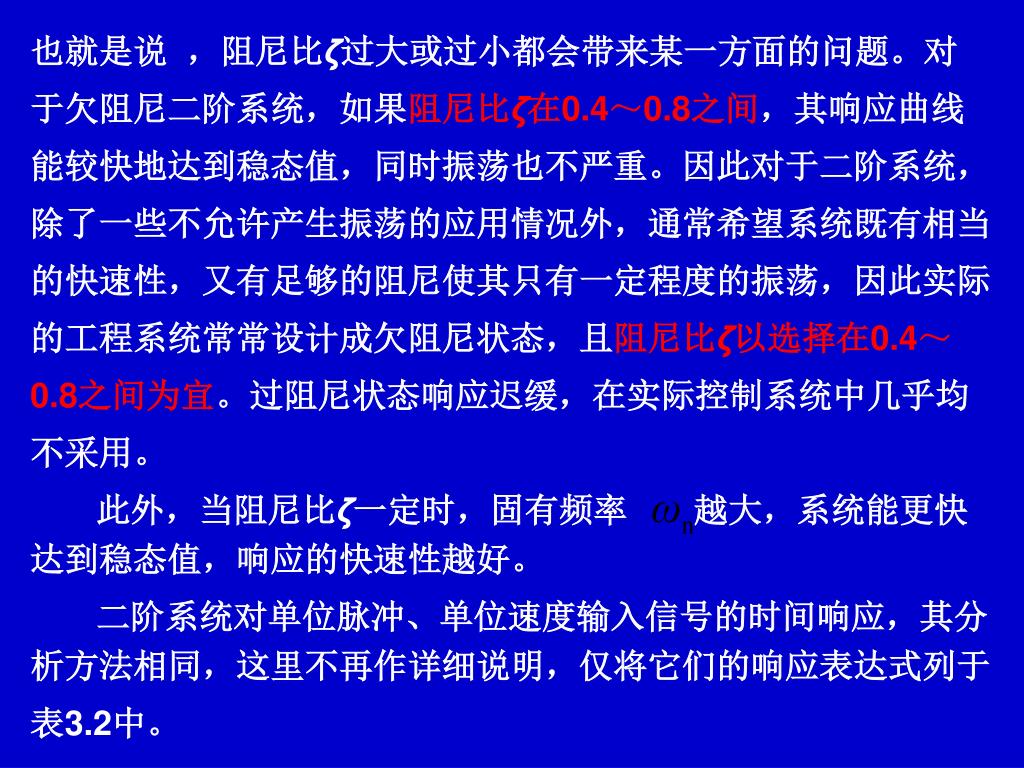

  35. 也就是说 ,阻尼比ζ过大或过小都会带来某一方面的问题。对 于欠阻尼二阶系统,如果阻尼比ζ在0.4~0.8之间,其响应曲线 能较快地达到稳态值,同时振荡也不严重。因此对于二阶系统, 除了一些不允许产生振荡的应用情况外,通常希望系统既有相当 的快速性,又有足够的阻尼使其只有一定程度的振荡,因此实际 的工程系统常常设计成欠阻尼状态,且阻尼比ζ以选择在0.4~ 0.8之间为宜。过阻尼状态响应迟缓,在实际控制系统中几乎均 不采用。     此外,当阻尼比ζ一定时,固有频率 越大,系统能更快达到稳态值,响应的快速性越好。     二阶系统对单位脉冲、单位速度输入信号的时间响应,其分析方法相同,这里不再作详细说明,仅将它们的响应表达式列于 表3.2中。

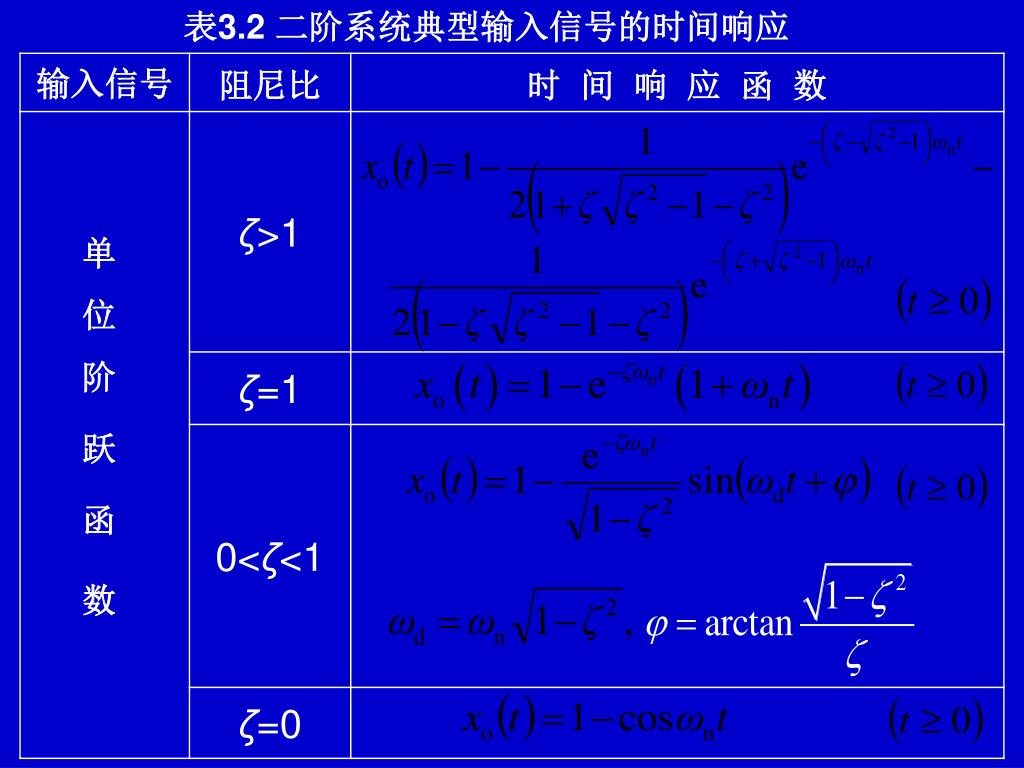

  36. 表3.2 二阶系统典型输入信号的时间响应 单 位 阶 跃 函 数

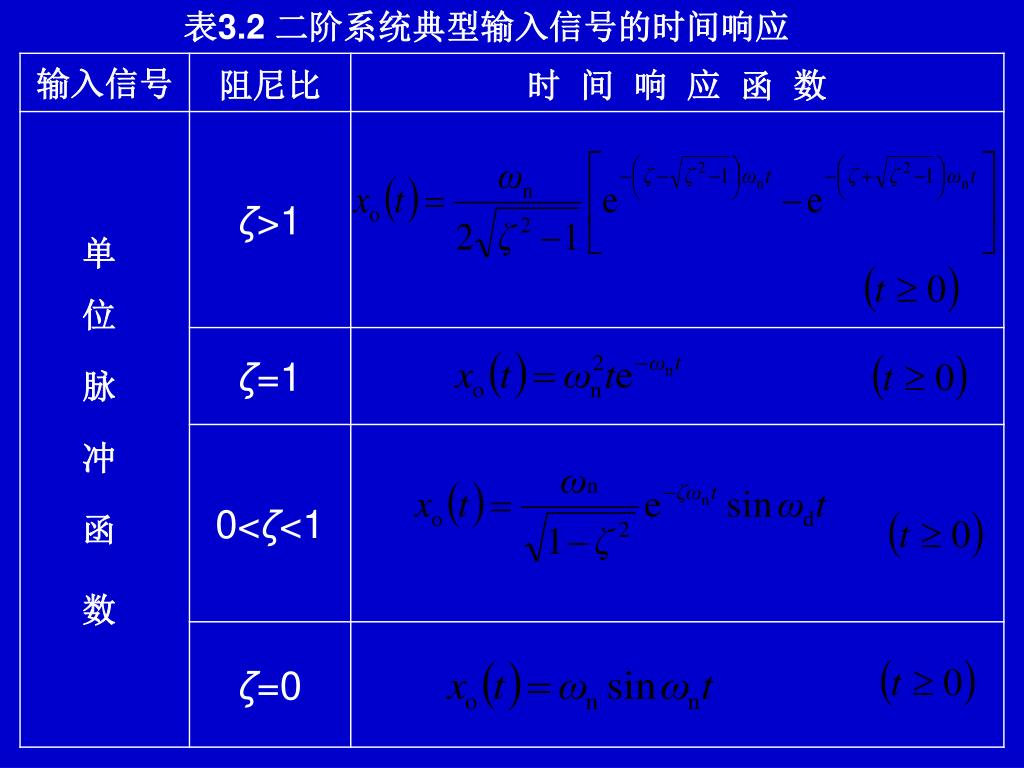

  37. 表3.2 二阶系统典型输入信号的时间响应 单 位 脉 冲 函 数

  38. 表3.2 二阶系统典型输入信号的时间响应 单 位 速 度 函 数

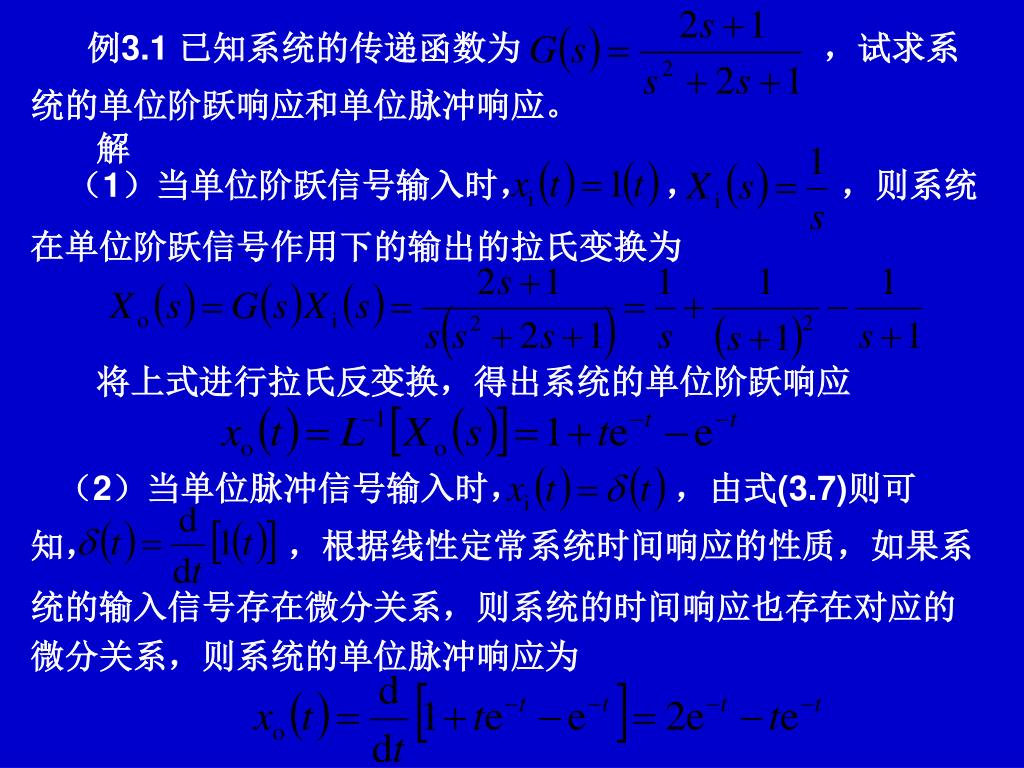

  39. 例3.1 已知系统的传递函数为 ,试求系 统的单位阶跃响应和单位脉冲响应。 解    (1)当单位阶跃信号输入时, , ,则系统 在单位阶跃信号作用下的输出的拉氏变换为 将上式进行拉氏反变换,得出系统的单位阶跃响应 (2)当单位脉冲信号输入时, ,由式(3.7)则可 知, ,根据线性定常系统时间响应的性质,如果系 统的输入信号存在微分关系,则系统的时间响应也存在对应的 微分关系,则系统的单位脉冲响应为

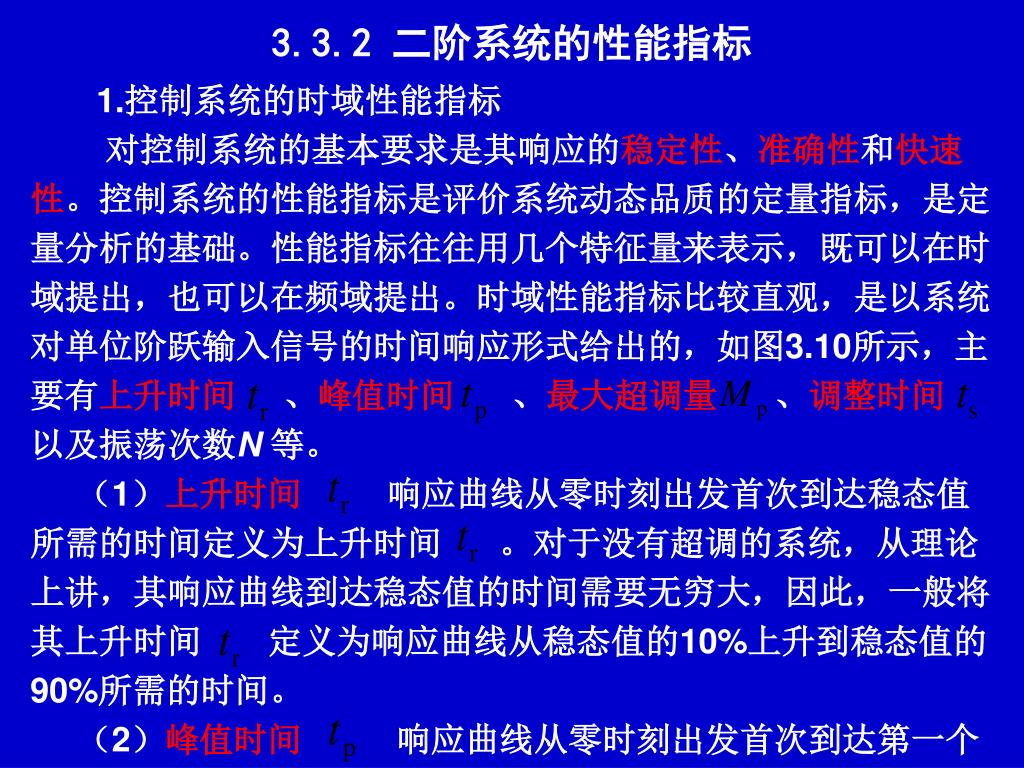

  40. 3.3.2 二阶系统的性能指标 1.控制系统的时域性能指标     对控制系统的基本要求是其响应的稳定性、准确性和快速 性。控制系统的性能指标是评价系统动态品质的定量指标,是定 量分析的基础。性能指标往往用几个特征量来表示,既可以在时 域提出,也可以在频域提出。时域性能指标比较直观,是以系统 对单位阶跃输入信号的时间响应形式给出的,如图3.10所示,主 要有上升时间 、峰值时间 、最大超调量 、调整时间 以及振荡次数N等。 (1)上升时间     响应曲线从零时刻出发首次到达稳态值 所需的时间定义为上升时间 。对于没有超调的系统,从理论 上讲,其响应曲线到达稳态值的时间需要无穷大,因此,一般将 其上升时间 定义为响应曲线从稳态值的10%上升到稳态值的 90%所需的时间。 (2)峰值时间     响应曲线从零时刻出发首次到达第一个

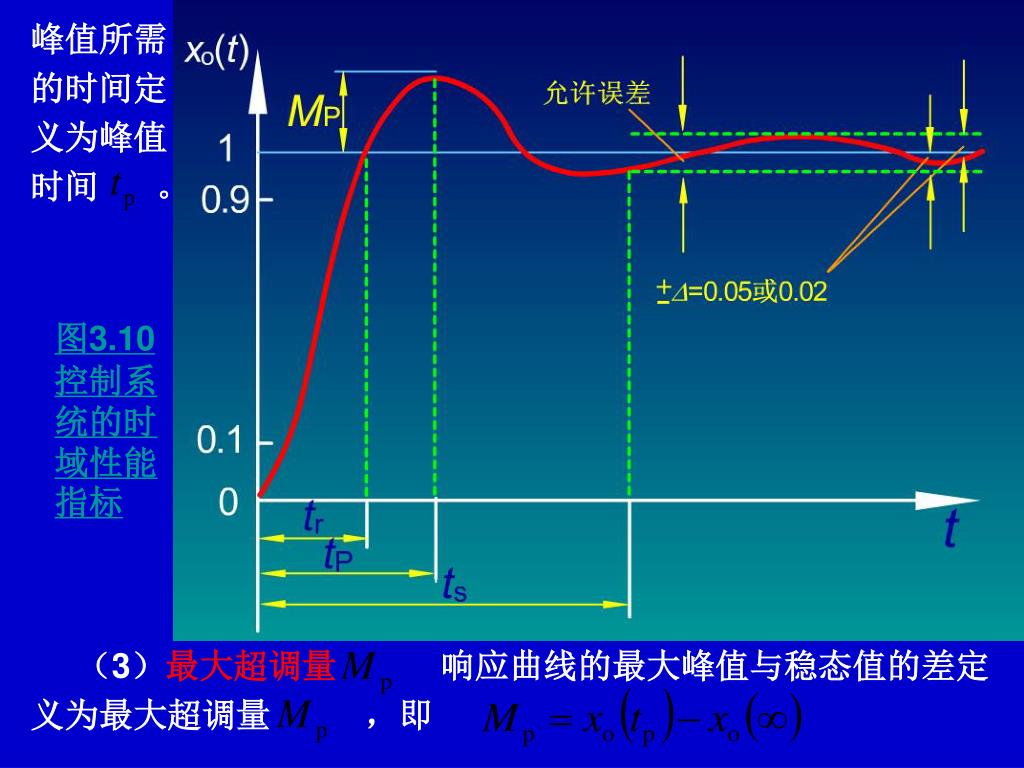

  41. 图3.10 控制系统的时域性能指标 峰值所需 的时间定 义为峰值 时间 。 (3)最大超调量     响应曲线的最大峰值与稳态值的差定 义为最大超调量 ,即

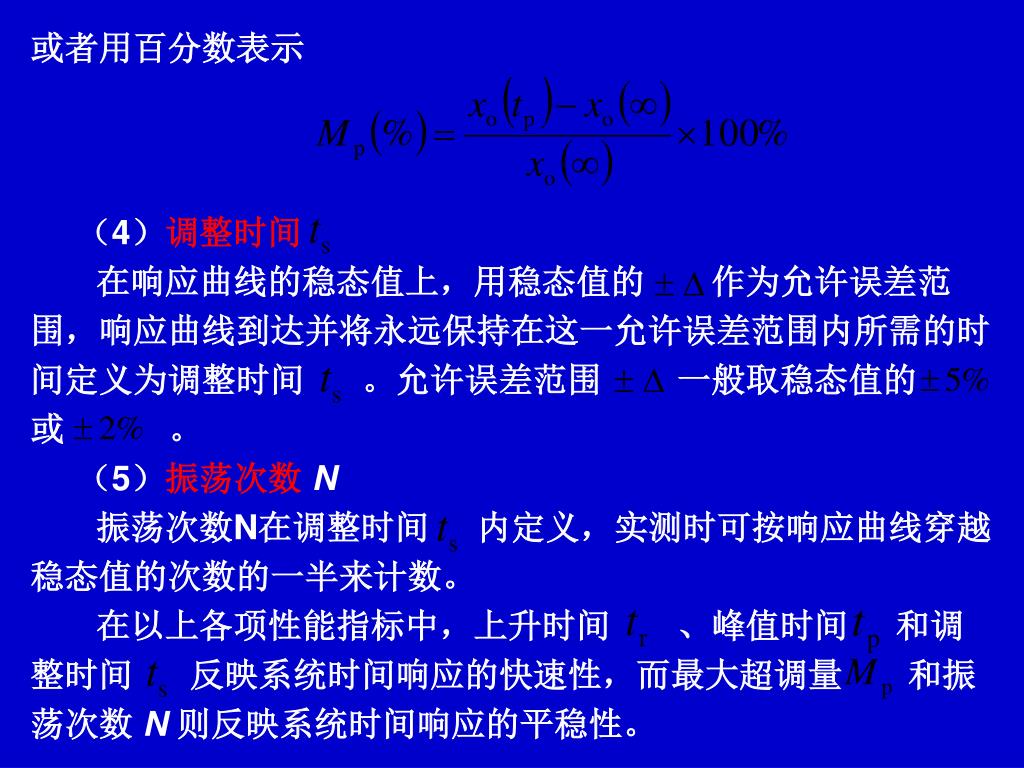

  42. 或者用百分数表示 (4)调整时间     在响应曲线的稳态值上,用稳态值的 作为允许误差范 围,响应曲线到达并将永远保持在这一允许误差范围内所需的时 间定义为调整时间 。允许误差范围 一般取稳态值的 或 。 (5)振荡次数N 振荡次数N在调整时间 内定义,实测时可按响应曲线穿越 稳态值的次数的一半来计数。    在以上各项性能指标中,上升时间 、峰值时间 和调 整时间 反映系统时间响应的快速性,而最大超调量 和振 荡次数N 则反映系统时间响应的平稳性。

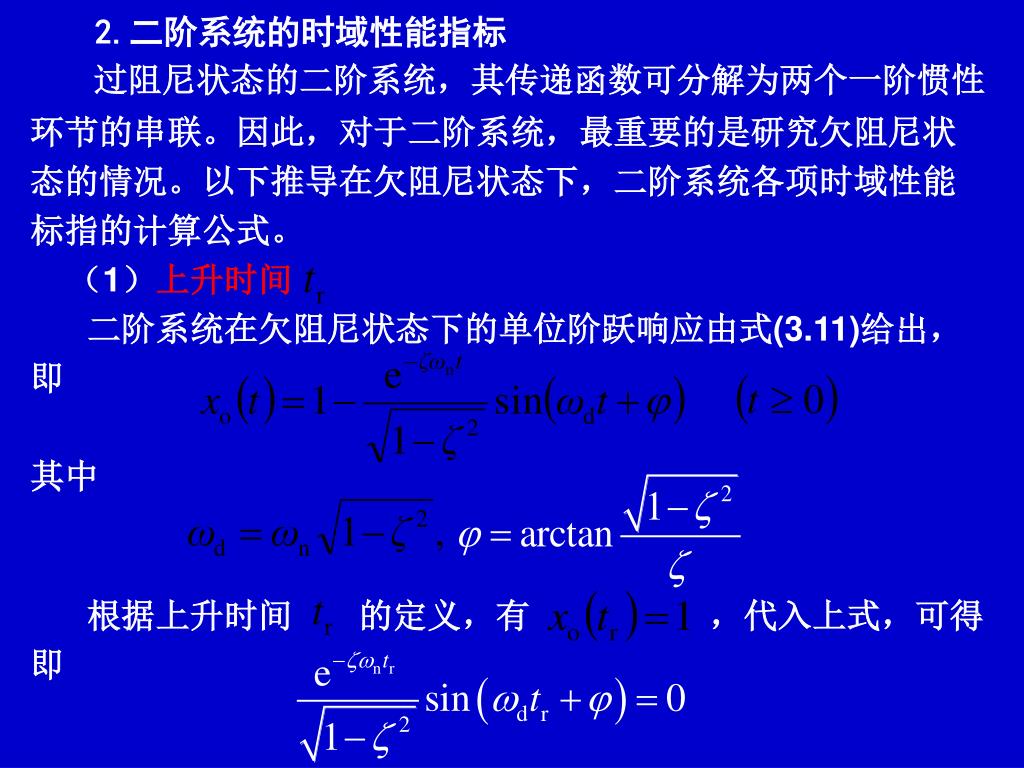

  43. 2.二阶系统的时域性能指标 过阻尼状态的二阶系统,其传递函数可分解为两个一阶惯性 环节的串联。因此,对于二阶系统,最重要的是研究欠阻尼状 态的情况。以下推导在欠阻尼状态下,二阶系统各项时域性能 标指的计算公式。 (1)上升时间     二阶系统在欠阻尼状态下的单位阶跃响应由式(3.11)给出, 即 其中 根据上升时间 的定义,有 ,代入上式,可得 即

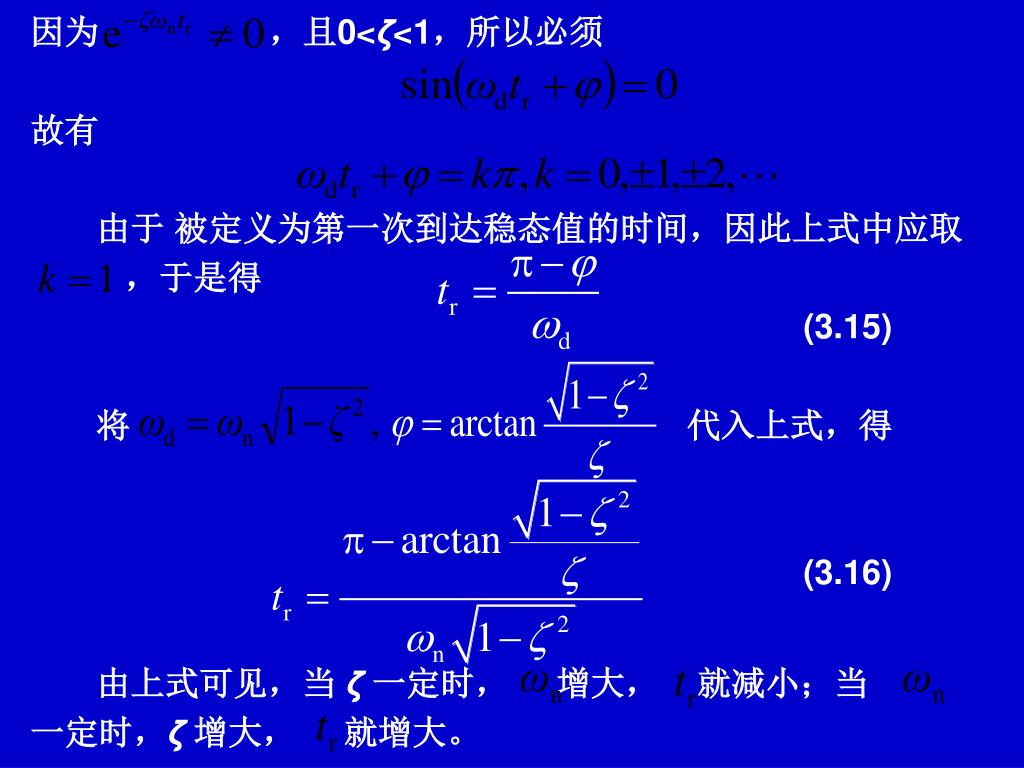

  44. 因为 ,且0<ζ<1,所以必须 故有 由于 被定义为第一次到达稳态值的时间,因此上式中应取 ,于是得 (3.15) 将  代入上式,得 (3.16) 由上式可见,当 ζ一定时, 增大, 就减小;当 一定时,ζ增大, 就增大。

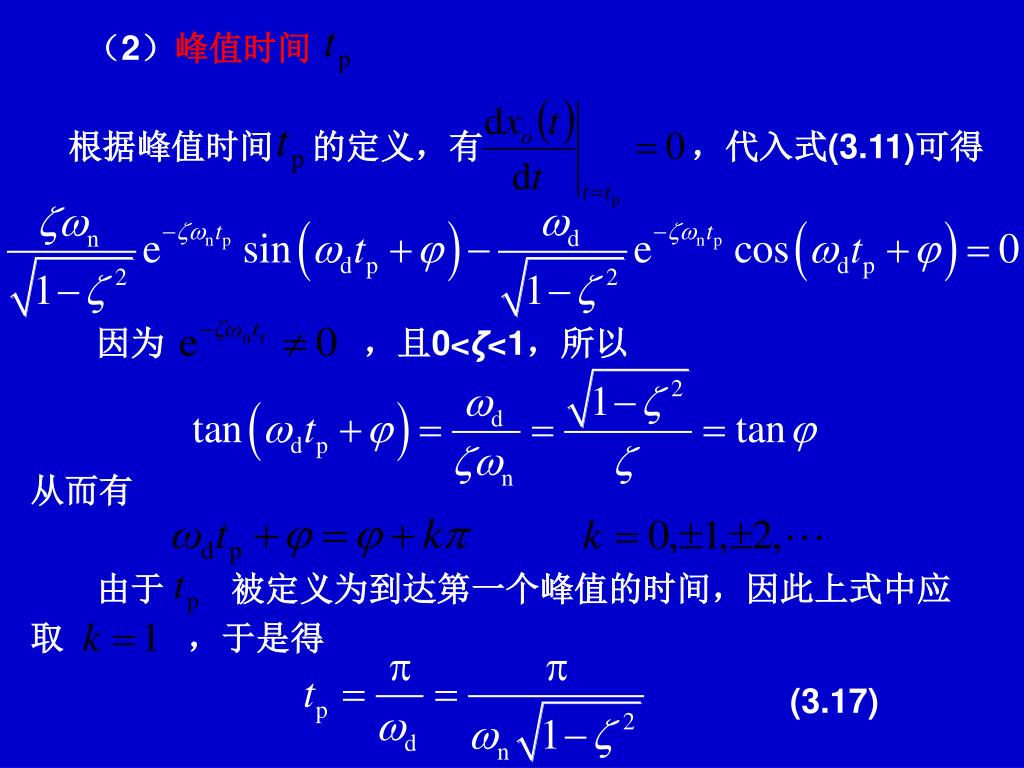

  45. (2)峰值时间   根据峰值时间 的定义,有 ,代入式(3.11)可得 因为 ,且0<ζ<1,所以 从而有 由于 被定义为到达第一个峰值的时间,因此上式中应 取 ,于是得  (3.17)

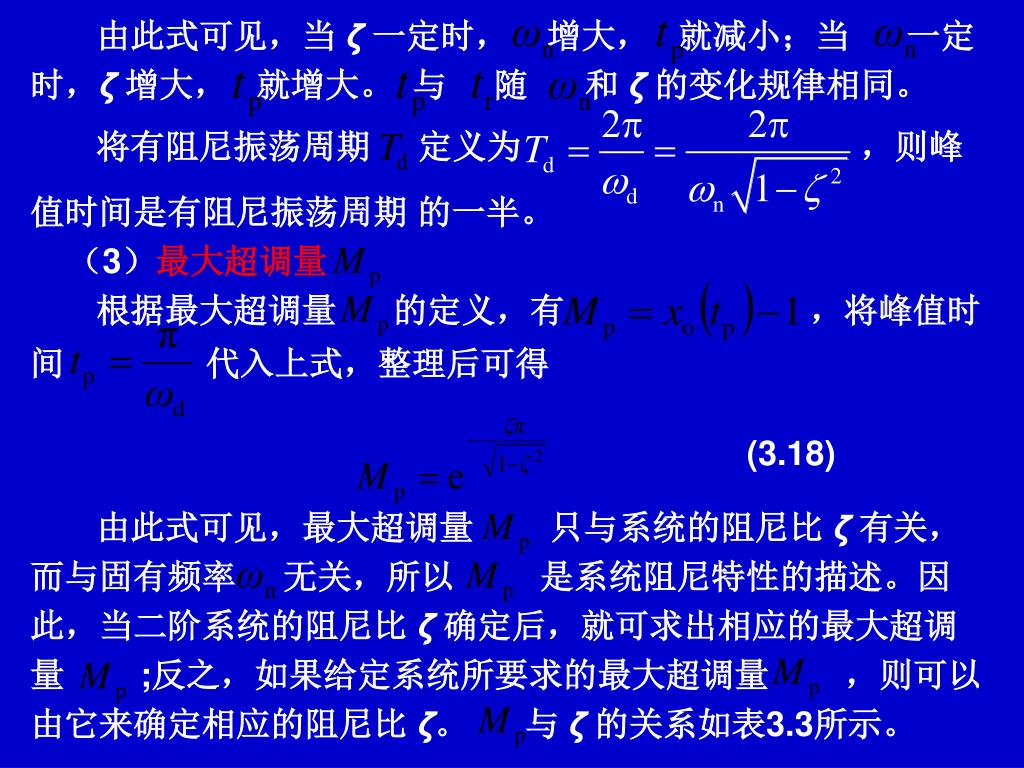

  46. 由此式可见,当 ζ一定时, 增大, 就减小;当 一定 时,ζ增大, 就增大。 与 随 和 ζ的变化规律相同。     将有阻尼振荡周期 定义为 ,则峰 值时间是有阻尼振荡周期 的一半。 (3)最大超调量 根据最大超调量 的定义,有 ,将峰值时 间 代入上式,整理后可得 (3.18)   由此式可见,最大超调量 只与系统的阻尼比 ζ有关, 而与固有频率 无关,所以 是系统阻尼特性的描述。因 此,当二阶系统的阻尼比 ζ确定后,就可求出相应的最大超调 量 ;反之,如果给定系统所要求的最大超调量 ,则可以 由它来确定相应的阻尼比 ζ。 与 ζ的关系如表3.3所示。

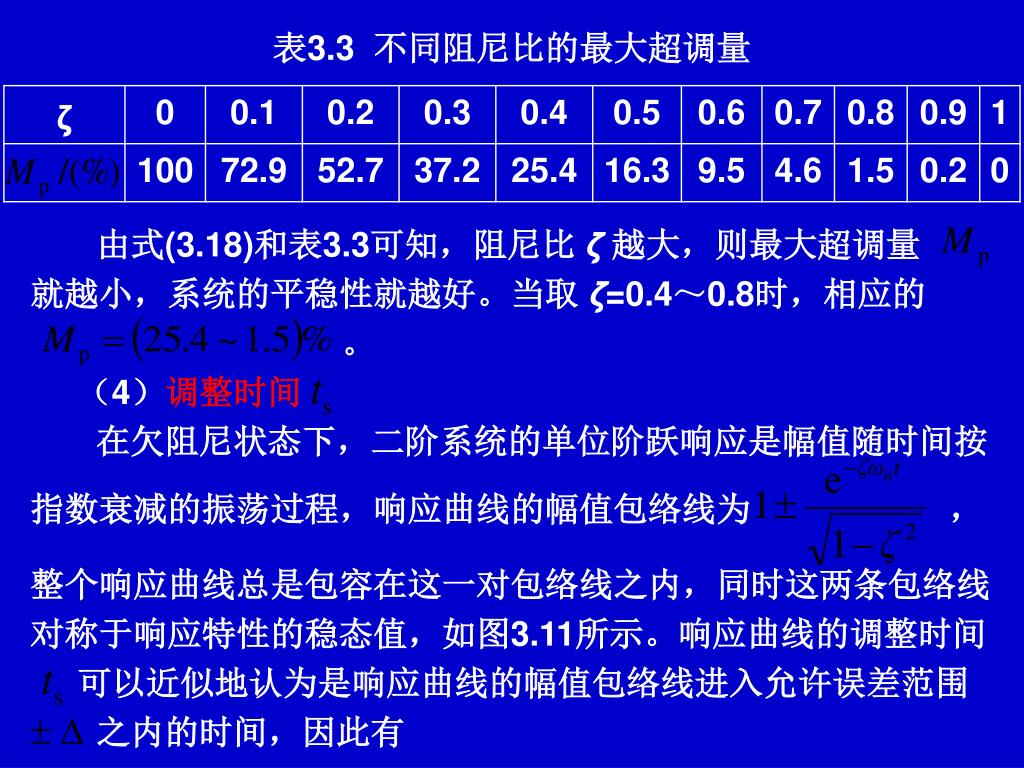

  47. 表3.3  不同阻尼比的最大超调量 由式(3.18)和表3.3可知,阻尼比 ζ越大,则最大超调量 就越小,系统的平稳性就越好。当取 ζ=0.4~0.8时,相应的 。 (4)调整时间     在欠阻尼状态下,二阶系统的单位阶跃响应是幅值随时间按 指数衰减的振荡过程,响应曲线的幅值包络线为 , 整个响应曲线总是包容在这一对包络线之内,同时这两条包络线 对称于响应特性的稳态值,如图3.11所示。响应曲线的调整时间 可以近似地认为是响应曲线的幅值包络线进入允许误差范围 之内的时间,因此有

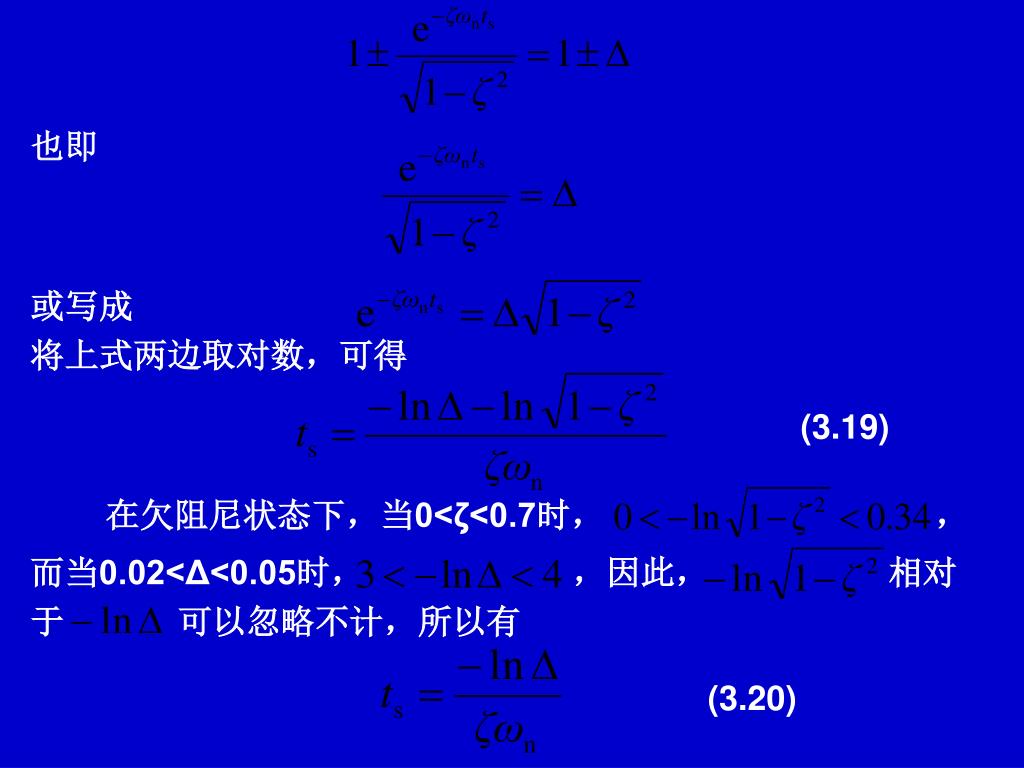

  48. (3.19) 也即                           或写成                           将上式两边取对数,可得 在欠阻尼状态下,当0<ζ<0.7时, , 而当0.02<Δ<0.05时, ,因此, 相对 于 可以忽略不计,所以有 (3.20)

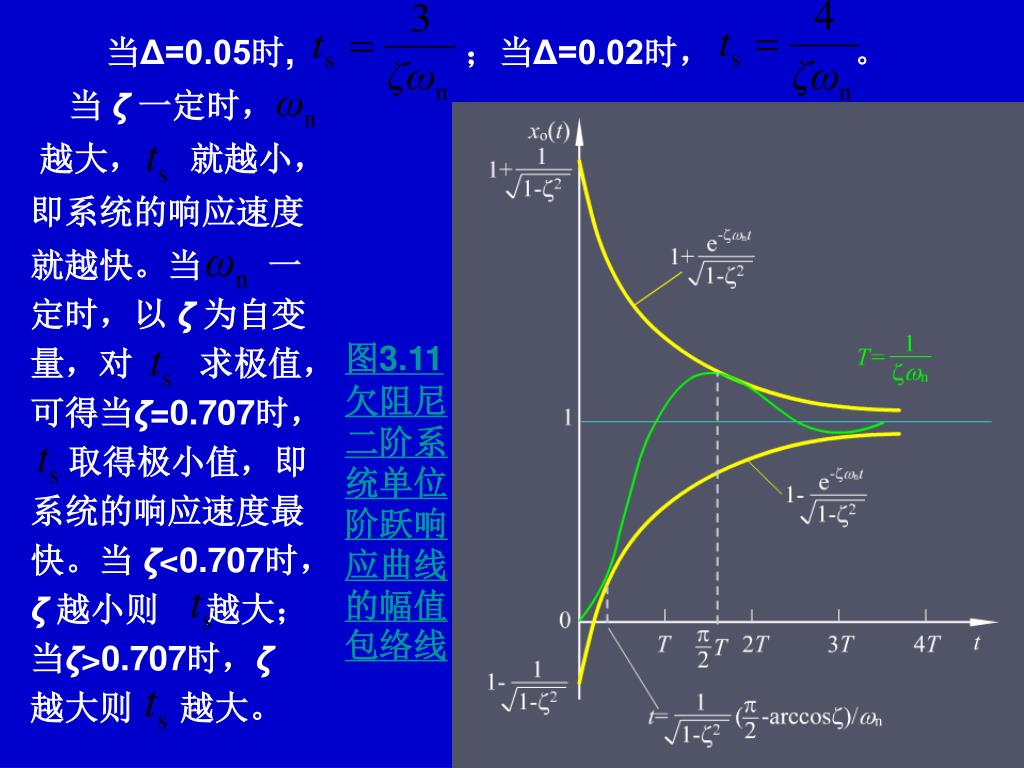

  49. 图3.11 欠阻尼二阶系统单位阶跃响应曲线的幅值包络线 当Δ=0.05时, ;当Δ=0.02时, 。     当 ζ一定时, 越大, 就越小, 即系统的响应速度 就越快。当 一 定时,以 ζ为自变 量,对 求极值, 可得当ζ=0.707时, 取得极小值,即 系统的响应速度最 快。当 ζ<0.707时, ζ越小则 越大; 当ζ>0.707时,ζ 越大则 越大。
