  1. 초고층 건물 적용 고강도강 CFT구조

  2. Contents 4. Required Research 1. CFT구조 재료 및 특성 4.1 Research Hirachy 2. CFT구조 현황 및 문제점 4.2 Tests 4.3 Analysis 2.1 CFT구조 건설현황 2.2 CFT 발전과정 5. Design Codes 2.3 국내 CFT구조 건설현황과 연구 5.1 국외코드 3. 고강도강 적용 CFT부재 5.2 국내코드 3.1 Super Column, Transfer하부기둥, 튜브구조기둥 6. 소 결 3.2 Subway Column 3.3 Diagrid Column for Super Tall Building 3.4 Diagrid Column for Big Tower 3.5 최근 중국 CFT Building 3.6 Compressive Members of Truss 3.7 국내 프로젝트 채택 가능성

  3. 1. CFT구조 재료 및 특성 Typical Column Sections Reinforced bar Fire Protection Steel Steel Fire Protection Steel Tube Column Behaviors

  4. Circular 1. CFT구조 재료 및 특성 Concrete Filled Tube (CFT) Advantages of CFT • High strength and fire resistance • Large stiffness and ductility • Restraint to local buckling by concrete • Omission of formwork, reducing construction cost and time Application of CFT • Industrial works • Supports loading bridges • Compressive members of truss • Subway columns • Spacious construction • High-rise or Super High-rise buildings • Bridges structure Square and rectangular Assessment of Current Methods for CFT Column Design Figure : Comparison of predicted interaction curves with test results by Matsui et al. (1995)

  5. 미 국 유 럽 중 국 홍 콩 Gate tower (66F, 1996) Kalia tower (24F, 2001) 25canada square (45F, 2001) Cheung Kong Center (62F, 1999) Jin Mao Tower (88F, 1998) Tower42 (43F, 1990) • 일본건축센터 • 평정 고층건물 • (높이 60m이상) 37 32 45 40 32 40 22 17 97 98 99 00 01 02 03 04 2. CFT구조 현황 및 문제점 2.1 CFT구조 건설현황 일 본 각 구조 유형별 비율 변화 Herbis Osaka (40F, 1997) River City 21 (54F, 1999) TNC Broadcasting Hall (54F, 1996)

  6. 2. CFT구조 현황 및 문제점 2.2 CFT 발전과정 미 국 / 유 럽 일 본 • 1980년 후반부터 CFT구조 적용 활발 ⇒ 공기단축, 공사비 절감 효과 • 1980년 후반부터 CFT구조 연구 활발 ⇒ 신도시하우징협회 구성 및 기술지원 •CFT구조의 내화성능에 관한 연구 진행 ⇒AISC(2003), EUROCODE 4(1994) : 내화성능 규정, 내화설계식·설계예시 제시 •RC, S, SRC조 이은 제 4의 구조시스템으로 채택 •동경만 근처 아파트 구조시스템 채택 - 일반 설계사 및 건설사의 적용 적극적 권장 중 국 • 1960년대 이후 CFT구조 연구 진행 ⇒ 강재 절약 위한 독자적 연구 및 개발 • 1980년대 이후 변화: 보급·적용단계 → 응용단계 •CFT구조의 내화성능에 관한 연구 진행 ⇒ Fire Limit State (FLS) Design 제안 • 20건 이상의 초고층·고층건물에 CFT내화 적용 미국 - Union Tower - 중국 - Chungkong Center - 일본 -동경만 근처 도시계획-

  7. (%) 100 80 60 40 20 0 CFT 논문 비율 * 합성구조 논문의 60% 점유 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 타워펠리스Ⅲ 스포츠동 (9F, 2004) 타워베르빌 (49F, 2005) R4-삼성전자 DM연구소(42F, 2005) 현대자동차 사옥 (24F, 2006) 2. CFT구조 현황 및 문제점 2.3 국내 CFT구조 건설현황과 연구

  8. 3. 고강도강 적용 CFT부재 3.1 Super Column, Transfer 하부 기둥, 튜브구조 기둥 일반 CFT기둥 Transfer 하부 기둥 Super Col. 나고야 미토랜드 스퀴어 타이페이 101 구조개념도 호문금평 타워 기준층 평면 Super Col. 저층부 단면

  9. 3. 고강도강 적용 CFT부재 3.2 Subway Column

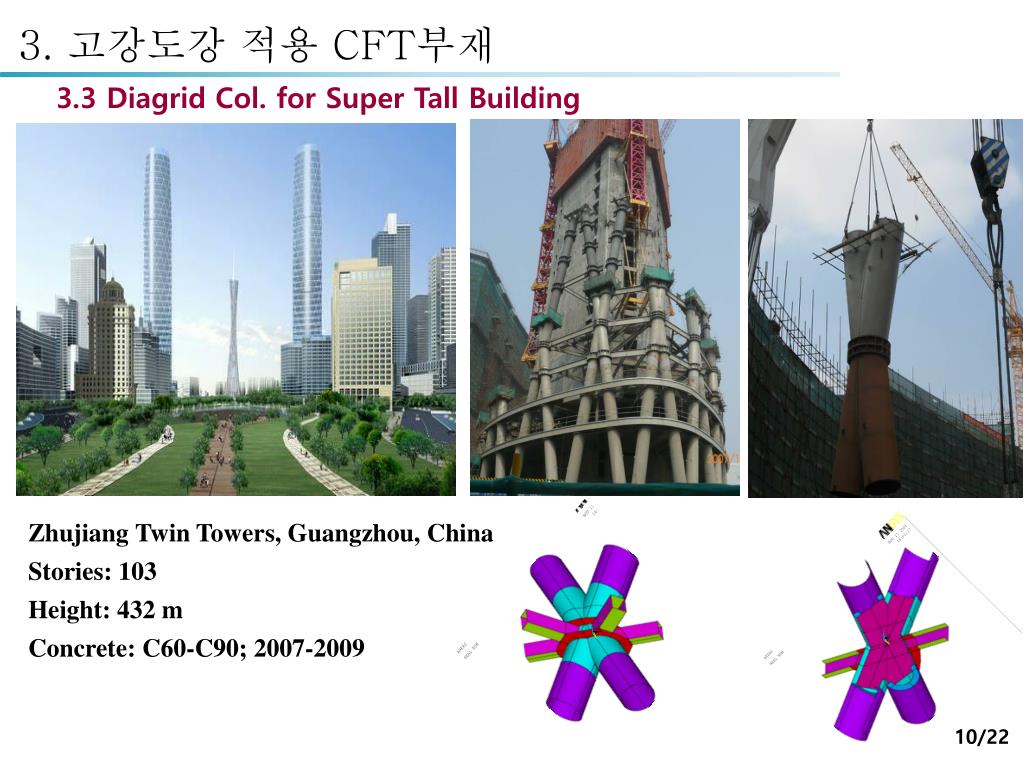

  10. 3. 고강도강 적용 CFT부재 3.3 Diagrid Col. for Super Tall Building Zhujiang Twin Towers, Guangzhou, China Stories: 103 Height: 432 m Concrete: C60-C90; 2007-2009

  11. 3. 고강도강 적용 CFT부재 3.4 Diagrid Col. for Big Tower

  12. Kai-Yuan World Center Shijiazhuang( 53F/270m) The Jinta Parcel, Tianjin （75F / 336.9m） Jin-Ji Finance Center , Shenzhen (98F/439m） 3. 고강도강 적용 CFT부재 3.5 최근 중국 CFTBuilding

  13. 3. 고강도강 적용 CFT부재 3.6 Compressive Members of Truss • Light self-Weight (During construction) • High Strength (During service stage)

  14. 3. 고강도강 적용 CFT부재 3.7 국내 Project 채택 가능성 2009년 100층이상 건축발표 부산 제2롯데월드 107층/494m 잠실 슈퍼타워 112층/552m 삼암 IBC 130층/580m 송도 인천타워 151층/610m 민자역사 종합경기장 사회 Infra시설 초대형 건축ㆍ토목 구조물 건설계획 증가및 현장적용 용산 개발 프로젝트 140층/600m 컨벤션 센타 북항 랜드마크 100층, 120층 세운상가 재개발 150층/700m이상 체육관 부산 월드비즈니스 106층/448m 남해안 교량건설 계획 2014년 아시안게임 종합경기장 : 5EA 실내경기장 : 11EA 필요

  15. 3. 고강도강 적용 CFT부재 3.7 국내 Project 채택 가능성 서초 Project 부산 제2롯데월드 107층/494m 용산 개발 프로젝트 140층/600m 설계자: KPF, 삼우설계,OAP, 청림, 정일 연면적: 390,005㎡ 규 모 : B8F / 44F (A동), 200m 공기 :2005.02~2008.03 용도 : 사무실

  16. 3. 고강도강 적용 CFT부재 3.7 국내 Project 채택 가능성 R4Project 구미삼성전자 제2공장 주차장 용도 : 연구용 오피스 공기 : ‘03.09 – ’05.09 규모 : 지상37층/지하5층 연면적 : 214,500㎡ 대지 : 24,750㎡ 구조형식 : RC CORE + CFT 구조 부산 제2롯데월드 107층/494m 용산 개발 프로젝트 140층/600m 설계자: 삼우설계 건축면적: 18,579㎡ 연면적 : 65,242㎡ 규모 : B2 / 2F, (지하 : RC, 지상 : 철골(CFT) 공기:2006.08~2007.02 주차 대수 : 3000대 모듈 : 8.0x7.5m 층고 : 지하 : 3.5m, 지상 : 3.3m

  17. 4. Required Research 4.1 Research Hirachy Concrete-Filled Steel Tubular Structures Short-Term Static Behaviour Long-Term HysteresisModel Dynamic Behaviour Ductility Fire Resistance Theory Fire Performance Post-fire Behaviour Pre-Load on Steel Tubes Constructional Behaviour Effects of Concrete Compaction Local Compression Other Issues Concrete Shrinkage Size Effects Practice Designing Codes and Standards

  18. 4. Required Research 4.2 Tests

  19. y y x x ( z z y 4. Required Research 4.3 Analysis

  20. 5. Design Code 5.1 국외 적용 코드 • ACI Committee 318 (ACI 318-05). Building code requirements for structural concrete and commentary. American Concrete Institute, Detroit, USA, 2005 • AIJ. Recommendations for design and construction of concrete filled steel tubular structures. Architectural Institute of Japan (AIJ), Tokyo, Japan, 1997 • ANSI/AISC 360-05. Specification for structural steel buildings. American Institute of Steel Construction (AISC), Chicago, USA, 2005 • Australia Standard. AS5100.6-2004. Bridge Design, Part 6: Steel and Composite Construction, Standards Australia, 2004 • British Standards Institutions BS5400. Steel, concrete and composite bridges, Part 5: Code of practice for design of composite bridges. London, UK, 2005 • Eurocode 4 (EC4). Design of steel and concrete structures-Part1-1: General rules and rules for building. EN 1994-1-1: 2004, Brussels, European Committee for Standardization, 2004

  21. 5. Design Code 5.2 국내 적용 코드 • KBC 2009 CFT기둥 설계시 압축강도 평가 방법 • CFT기둥의 재료강도 제한 • 콘크리트의 설계기준압축강도는 21Mpa이상 , 70Mpa미만 이어야한다. • 구조용 강재 및 철근의 설계기준항복강도는 440Mpa를 초과할 수 없다. • CFT기둥의 구조제한 • 강관의 단면적은 총단면적의 1% 이상으로 한다. • 각형강관의 판폭두께비 : • 원형강관의 지름두께비 : • 각형강관합성기둥 : • 원형강관합성기둥 : • 단, 는 원형강관의 경우 구속효과에 의한 콘크리트의 강도증가를 • 나타내는 계수이며 그 값은 1.5를 초과할 수 없다. • 합성단면의 유효강성 : • 압축강도:

  22. 6. 소 결 (고강도강 CFT구조) Tube in Tube Column Diagrid Mega Column Transfer 하부기둥 Flat Plate 고강도 강재 적용
