  1. Zweifeldsporthalle in Weilburg Holzbauweise im Niedrigenergiestandart Dipl.-Ing. Peter Rädel

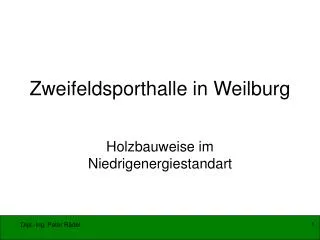

  2. Grundriss 2-Feldsporthalle Höhe 7m Anbaubereich mit Funktionsräumen Dipl.-Ing. Peter Rädel

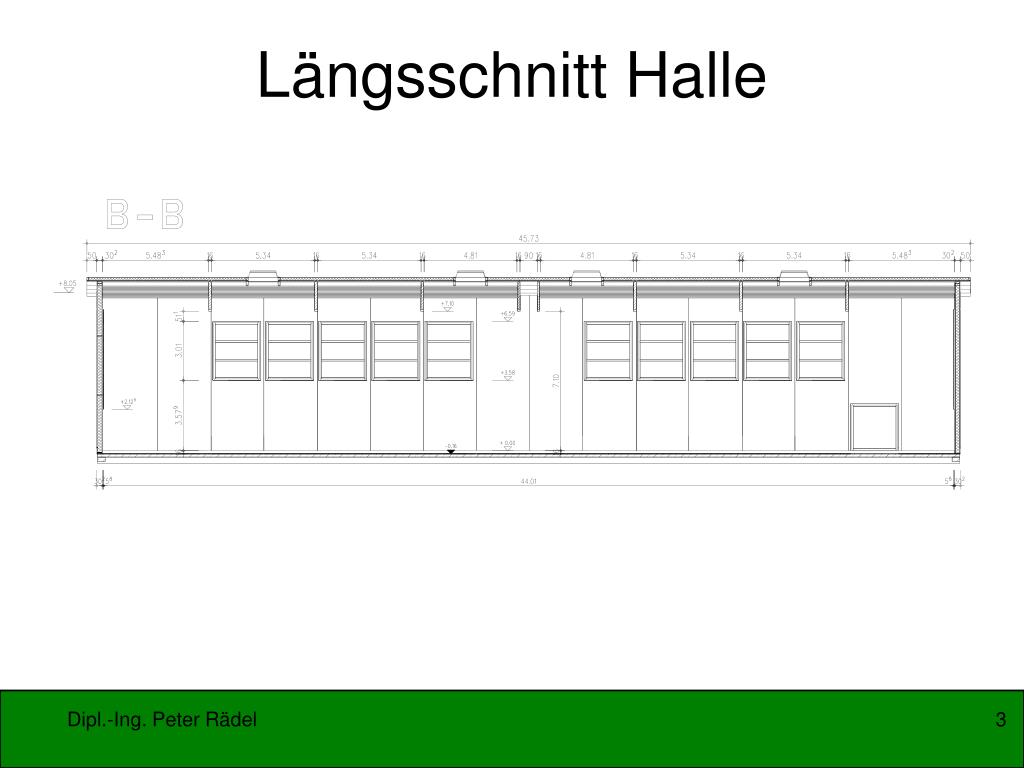

  3. Längsschnitt Halle Dipl.-Ing. Peter Rädel

  4. Außenfassade Dipl.-Ing. Peter Rädel

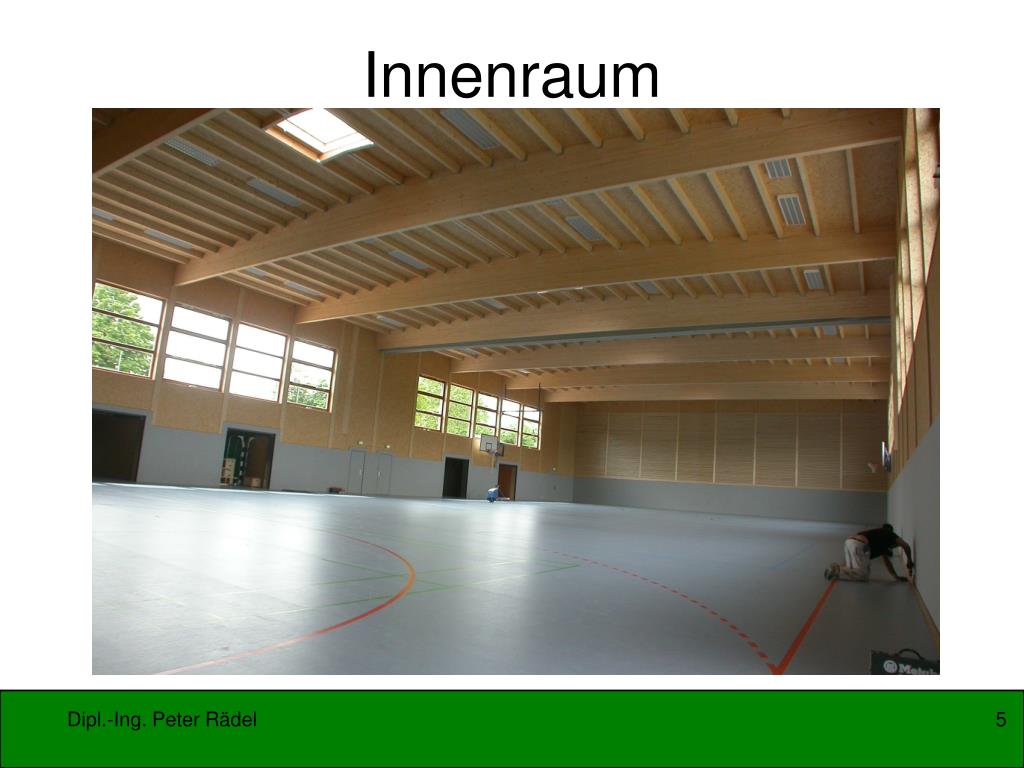

  5. Innenraum Dipl.-Ing. Peter Rädel

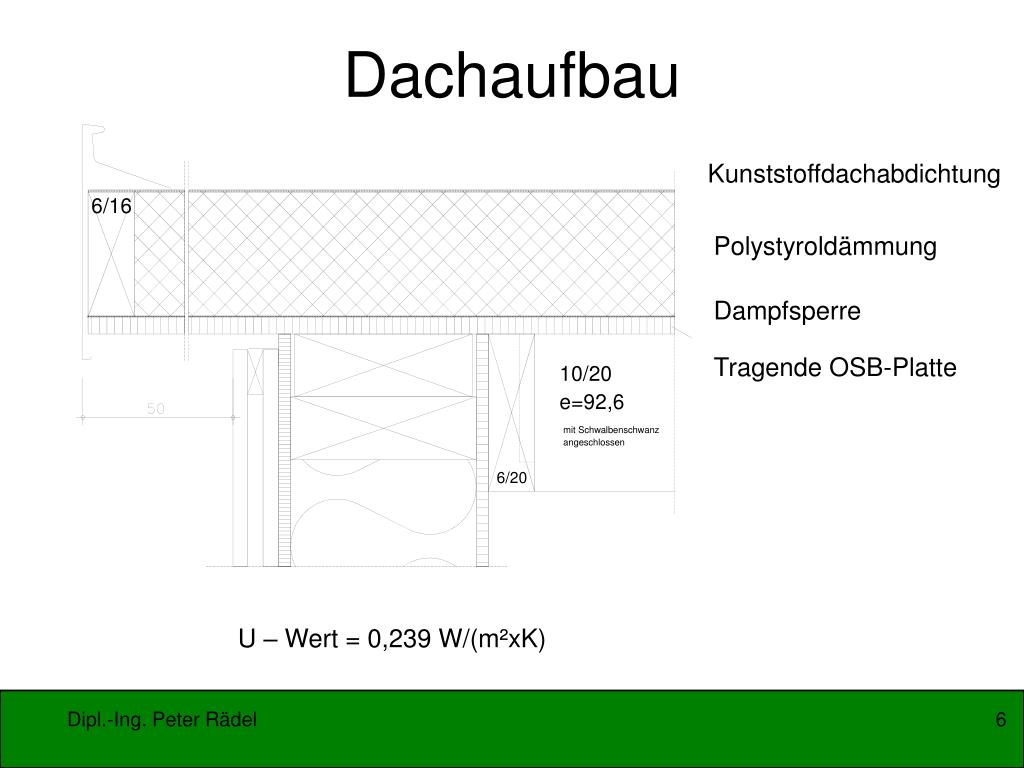

  6. Dachaufbau Kunststoffdachabdichtung Polystyroldämmung Dampfsperre Tragende OSB-Platte U – Wert = 0,239 W/(m²xK) Dipl.-Ing. Peter Rädel

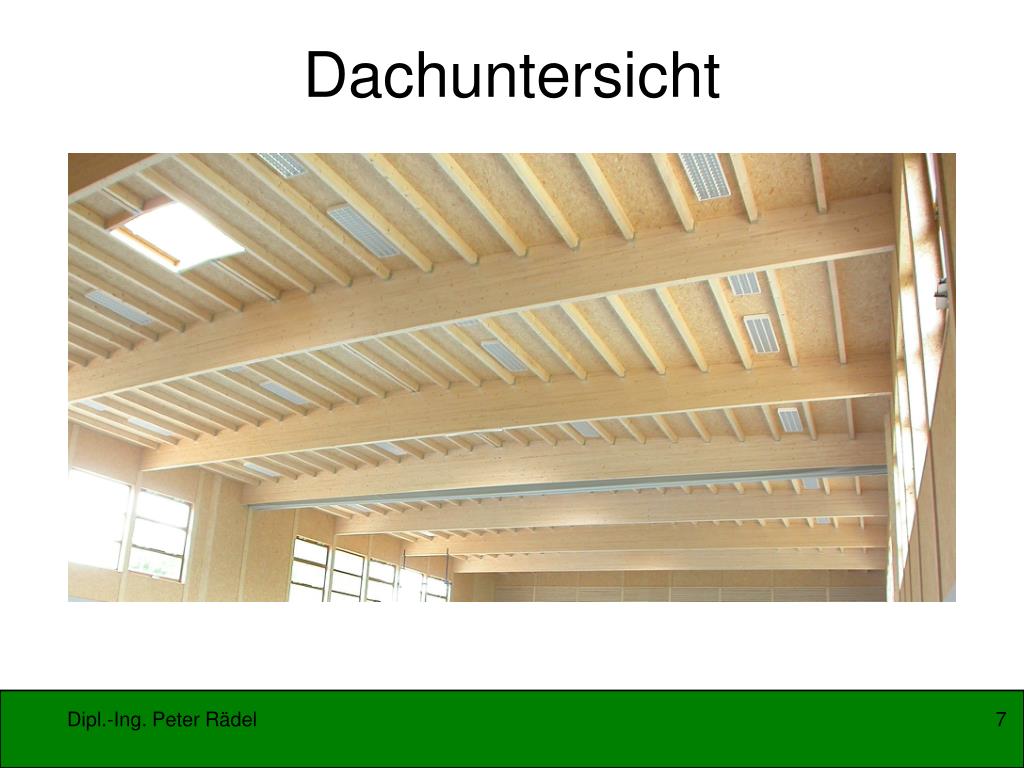

  7. Dachuntersicht Dipl.-Ing. Peter Rädel

  8. Dachaufbau Minimaler Einsatz an tragenden Bauteilen im Eckbereich Dachüberstand schütz die Fassade U – Wert = 0,239 W/(m²xK) Dipl.-Ing. Peter Rädel

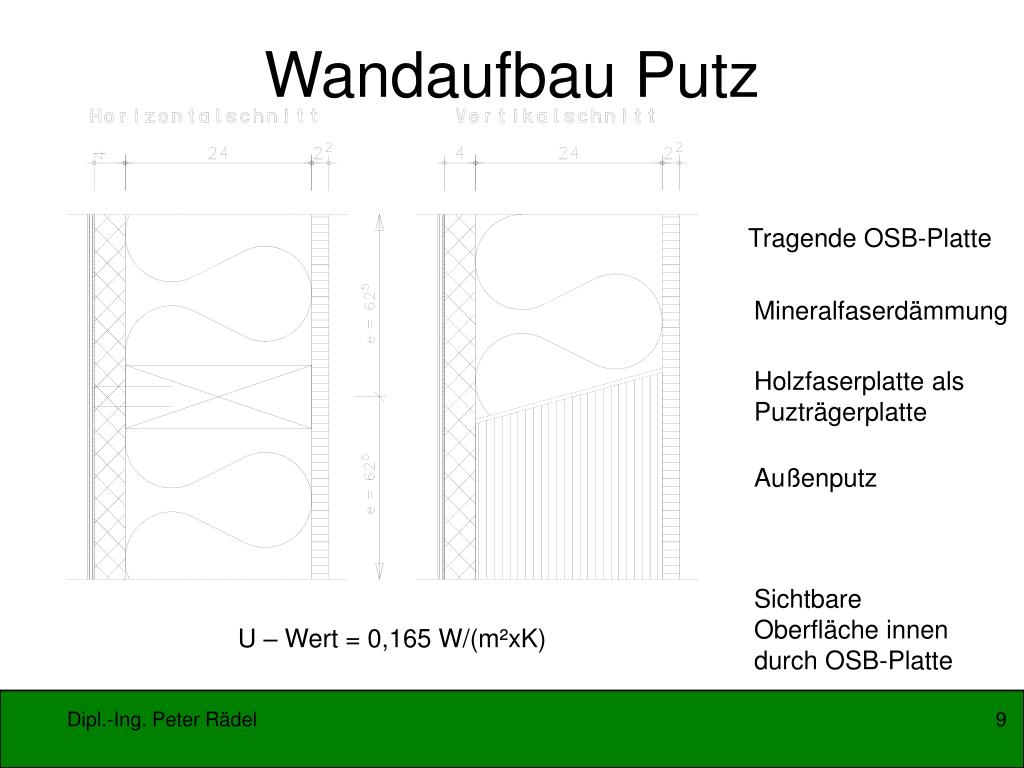

  9. Wandaufbau Putz Tragende OSB-Platte Mineralfaserdämmung Holzfaserplatte als Puzträgerplatte Außenputz Sichtbare Oberfläche innen durch OSB-Platte U – Wert = 0,165 W/(m²xK) Dipl.-Ing. Peter Rädel

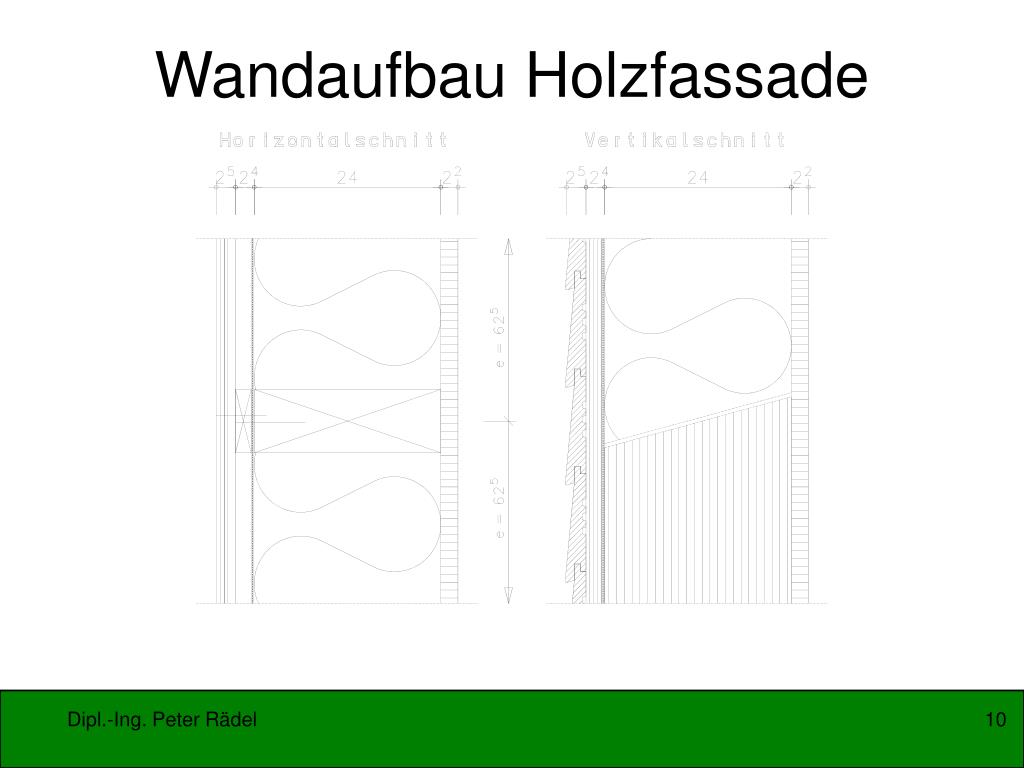

  10. Wandaufbau Holzfassade Dipl.-Ing. Peter Rädel

  11. Fußpunkt Aussenwand Dipl.-Ing. Peter Rädel

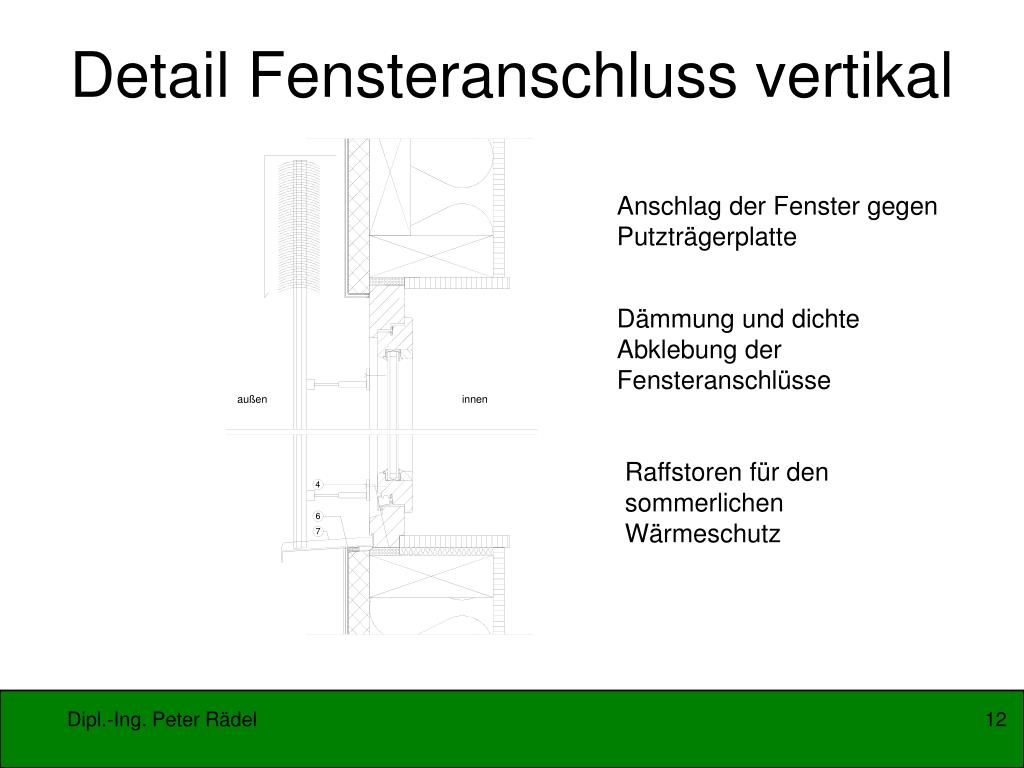

  12. Detail Fensteranschluss vertikal Anschlag der Fenster gegen Putzträgerplatte Dämmung und dichte Abklebung der Fensteranschlüsse Raffstoren für den sommerlichen Wärmeschutz Dipl.-Ing. Peter Rädel

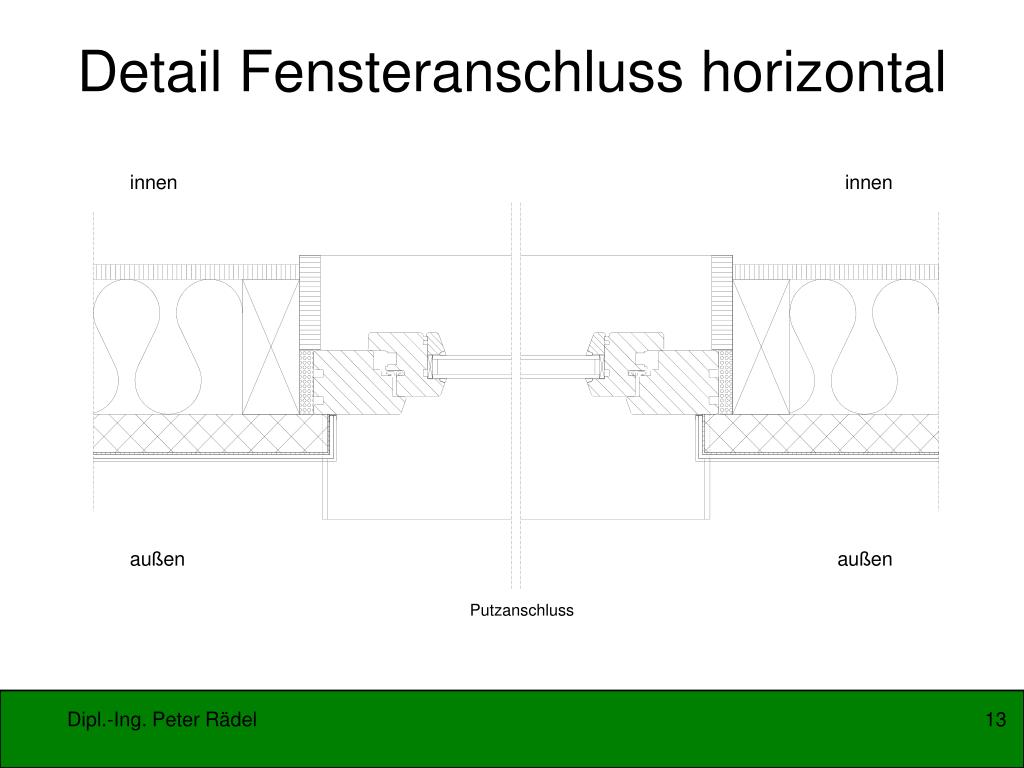

  13. Detail Fensteranschluss horizontal Dipl.-Ing. Peter Rädel

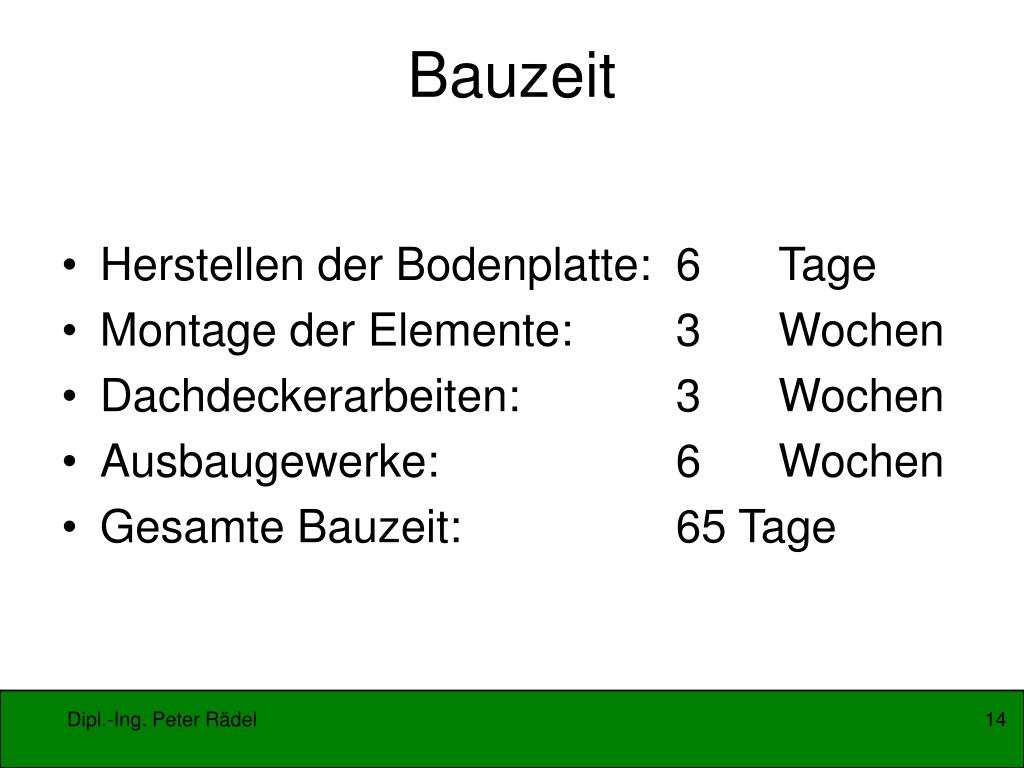

  14. Herstellen der Bodenplatte: 6 Tage Montage der Elemente: 3 Wochen Dachdeckerarbeiten: 3 Wochen Ausbaugewerke: 6 Wochen Gesamte Bauzeit: 65 Tage Bauzeit Dipl.-Ing. Peter Rädel

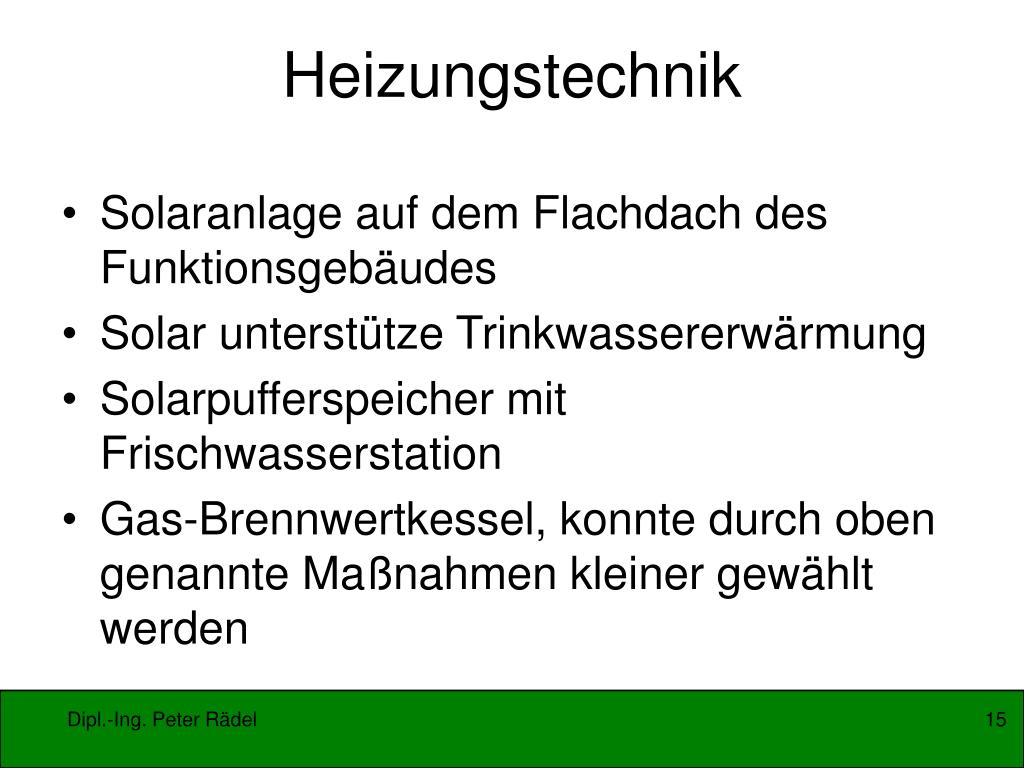

  15. Solaranlage auf dem Flachdach des Funktionsgebäudes Solar unterstütze Trinkwassererwärmung Solarpufferspeicher mit Frischwasserstation Gas-Brennwertkessel, konnte durch oben genannte Maßnahmen kleiner gewählt werden Heizungstechnik Dipl.-Ing. Peter Rädel

  16. Heizungstechnik Dipl.-Ing. Peter Rädel

  17. Energieverbrauch • Berechnung nach EnEV 2002 • Jahresheizwärmebedarf 142.108 kWh/a • Flächenbezogener Jahresheizwärmebedarf 42,94 kWh/(m² x a) • Jahresprimärenergiebedarf 16,57 kWh/(m³ x a) gesamt 171.375 kWh/a Dipl.-Ing. Peter Rädel

  18. Vielen Dank Peter Rädel Dipl.-Ing. Peter Rädel
