CicloconversoresSlide 1

CicloConversores

Conversores Directos de Frecuencia

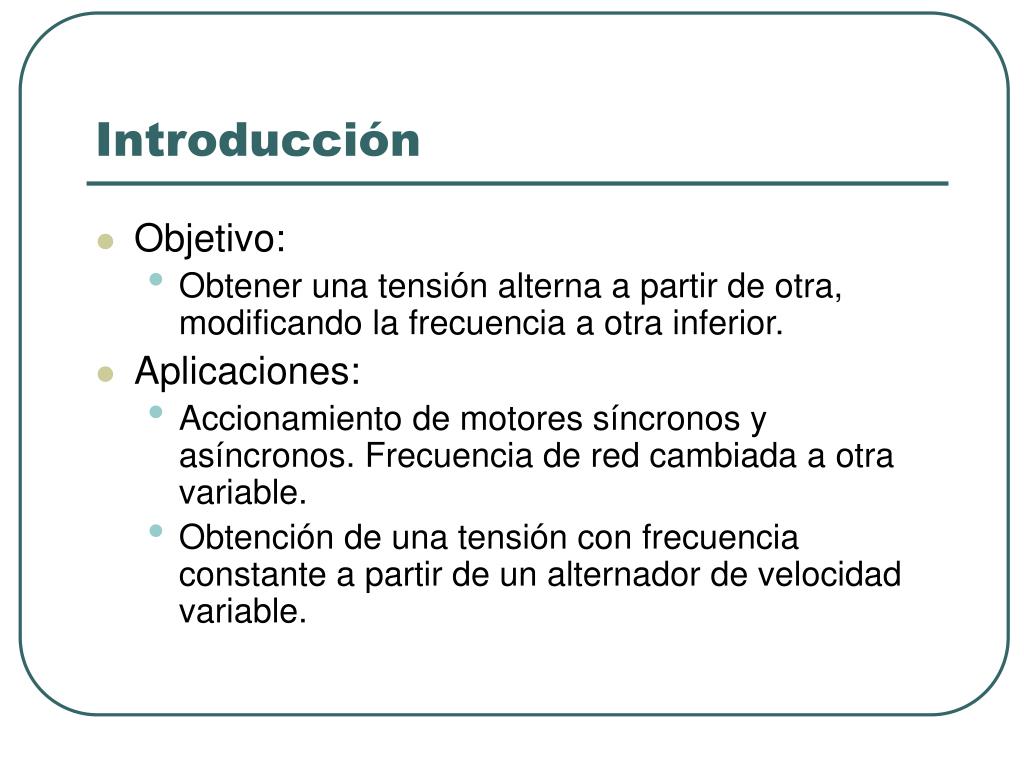

Introducci nSlide 2

Introducción

  • Objetivo:

    • Obtener una tensión alterna a partir de otra, modificando la frecuencia a otra inferior.

  • Aplicaciones:

    • Accionamiento de motores síncronos y asíncronos. Frecuencia de red cambiada a otra variable.

    • Obtención de una tensión con frecuencia constante a partir de un alternador de velocidad variable.

Principio de funcionamientoSlide 3

Principio de funcionamiento

Principio de funcionamiento1Slide 4

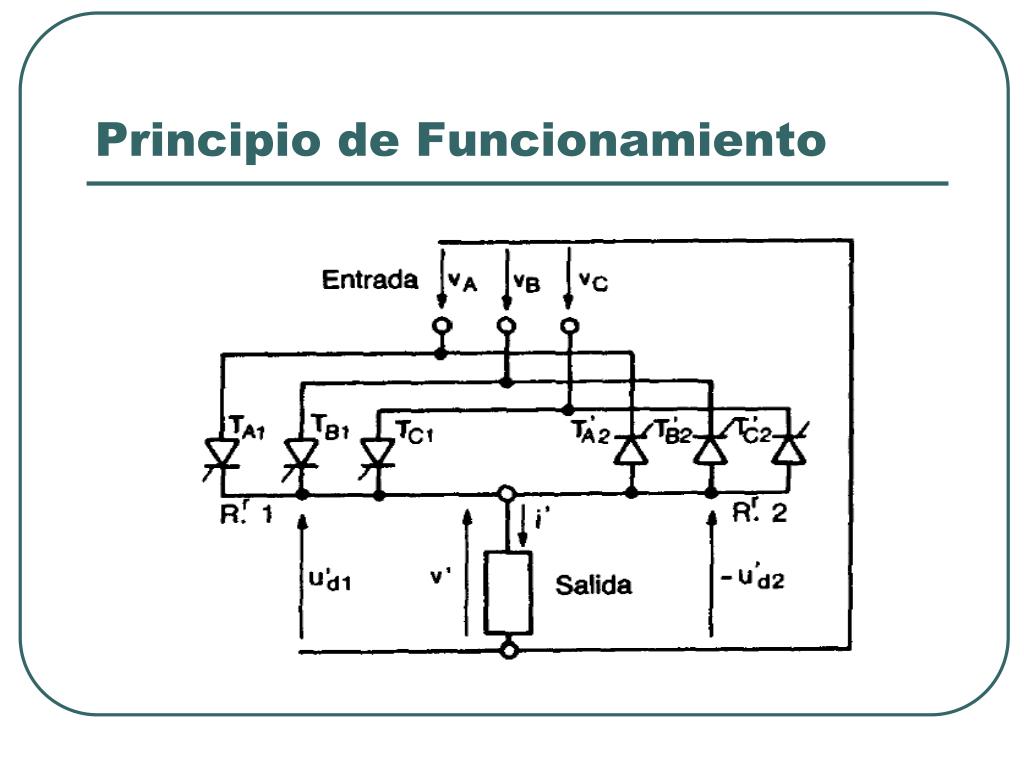

Principio de Funcionamiento

Principio de funcionamiento2Slide 5

Principio de funcionamiento

Principio de funcionamiento ndices 6 y 12Slide 6

Principio de funcionamiento: Índices 6 y 12

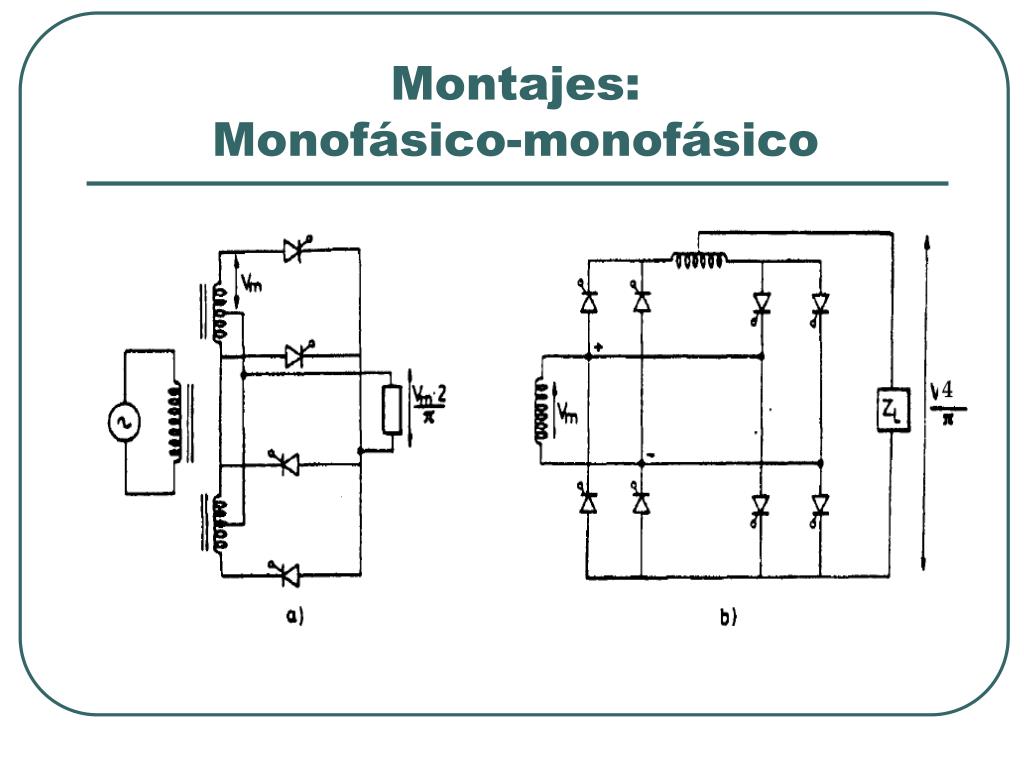

Montajes monof sico monof sicoSlide 7

Montajes: Monofásico-monofásico

Montajes trif sico monof sicoSlide 8

Montajes:Trifásico-monofásico

Montajes trif sico trif sicoSlide 9

Montajes:Trifásico-trifásico

Montajes trif sico trif sico1Slide 10

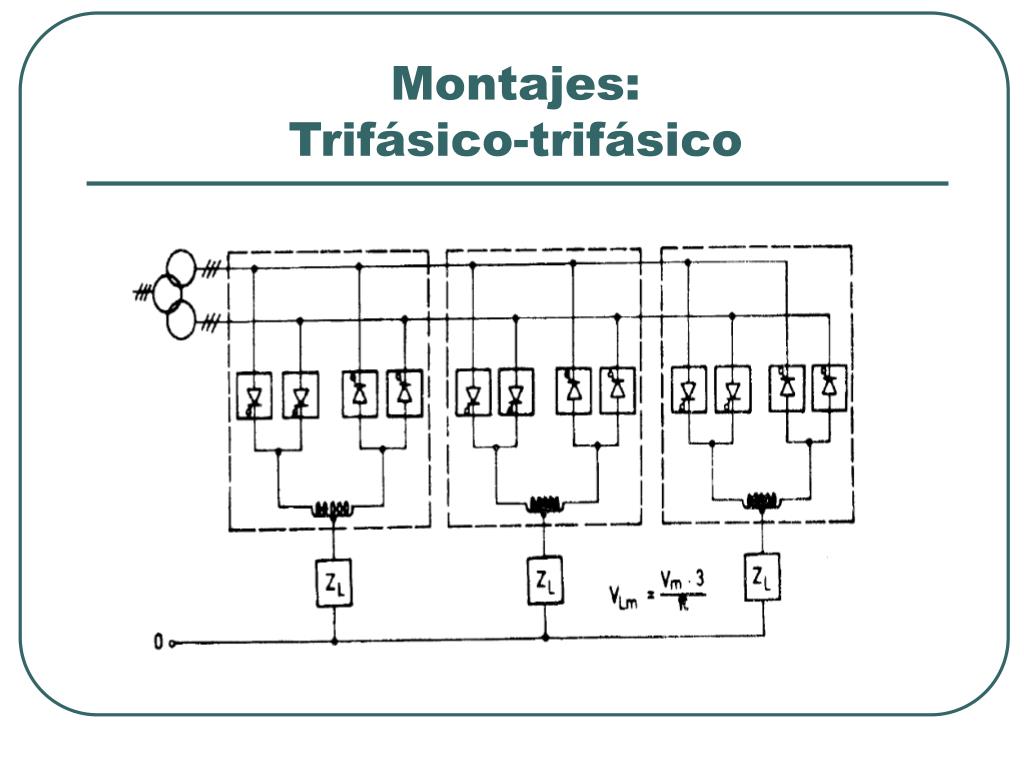

Montajes:Trifásico-trifásico

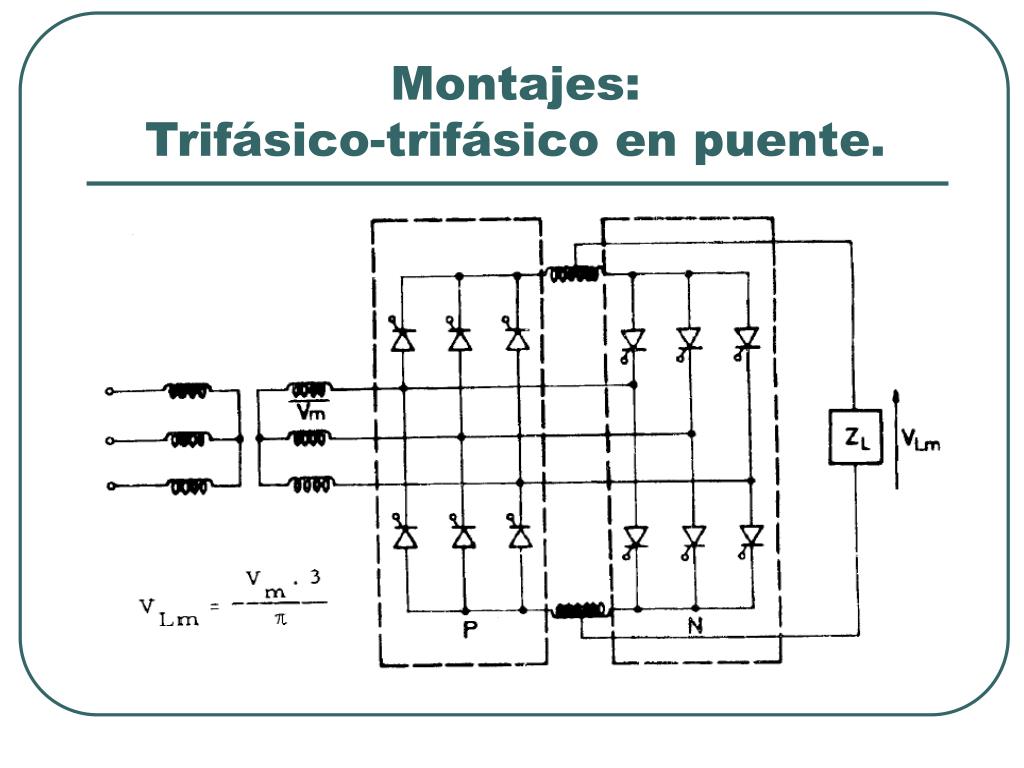

Montajes trif sico trif sico en puenteSlide 11

Montajes:Trifásico-trifásico en puente.

Modos de funcionamientoSlide 12

Modos de funcionamiento

  • Sin corriente circulante. (Cicloconversor con impulsos de bloqueo)

  • Con corriente circulante. (Hay que limitar la corriente)

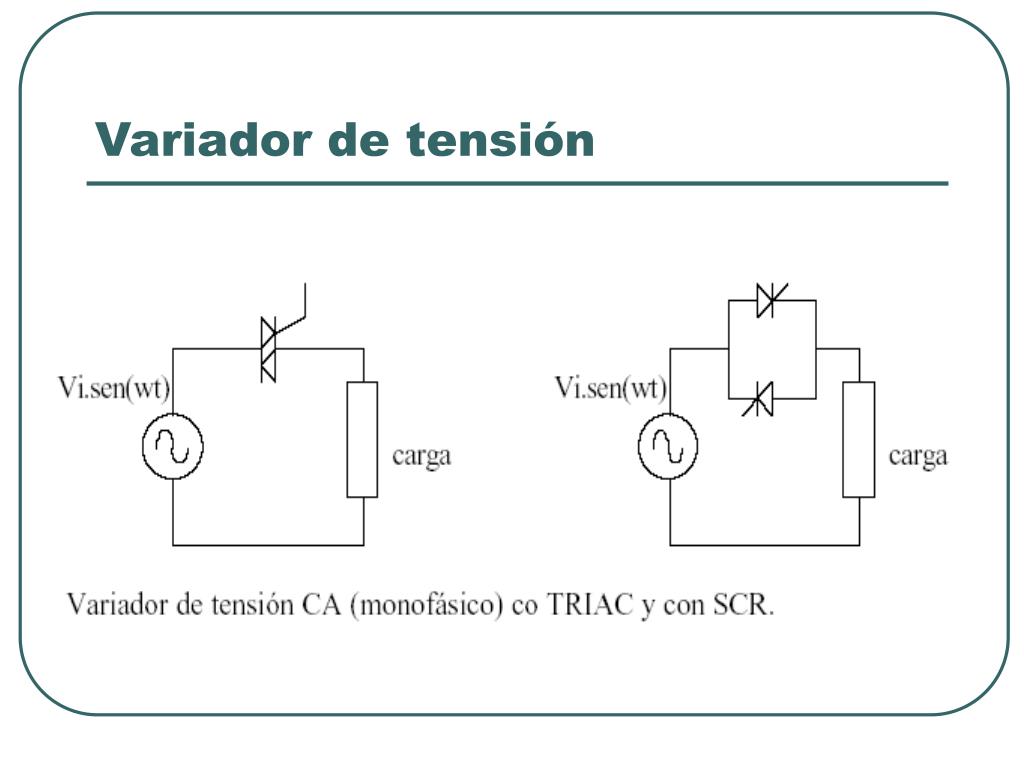

Variador de tensi nSlide 13

Variador de tensión

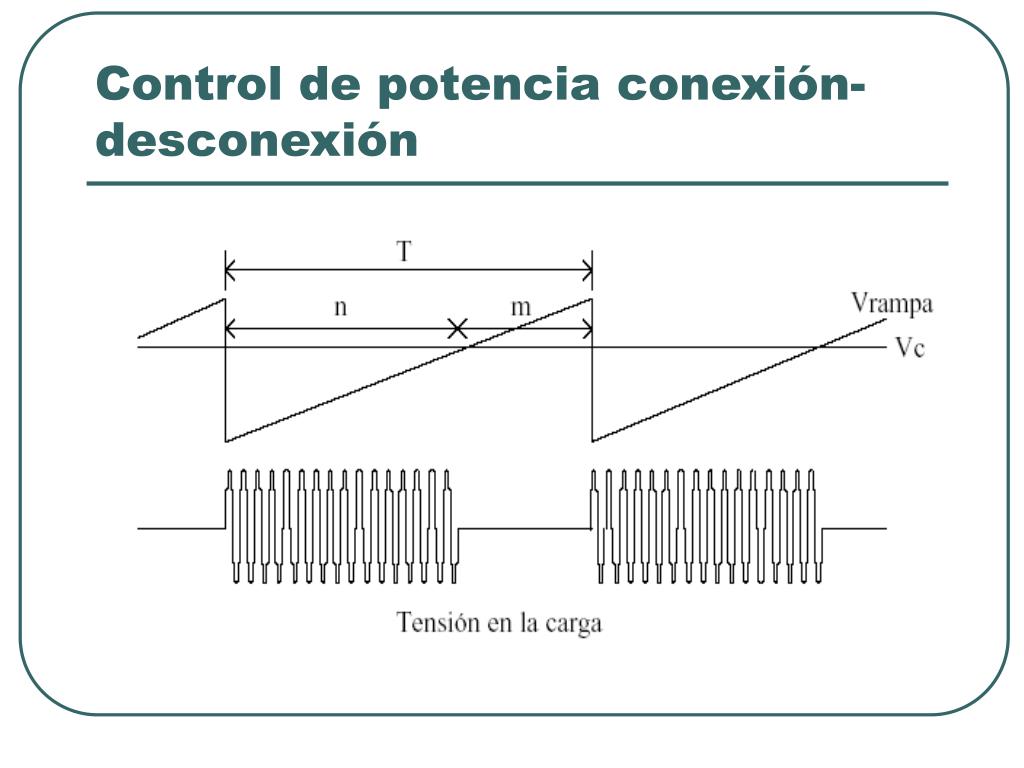

Control de potencia conexi n desconexi nSlide 14

Control de potencia conexión-desconexión

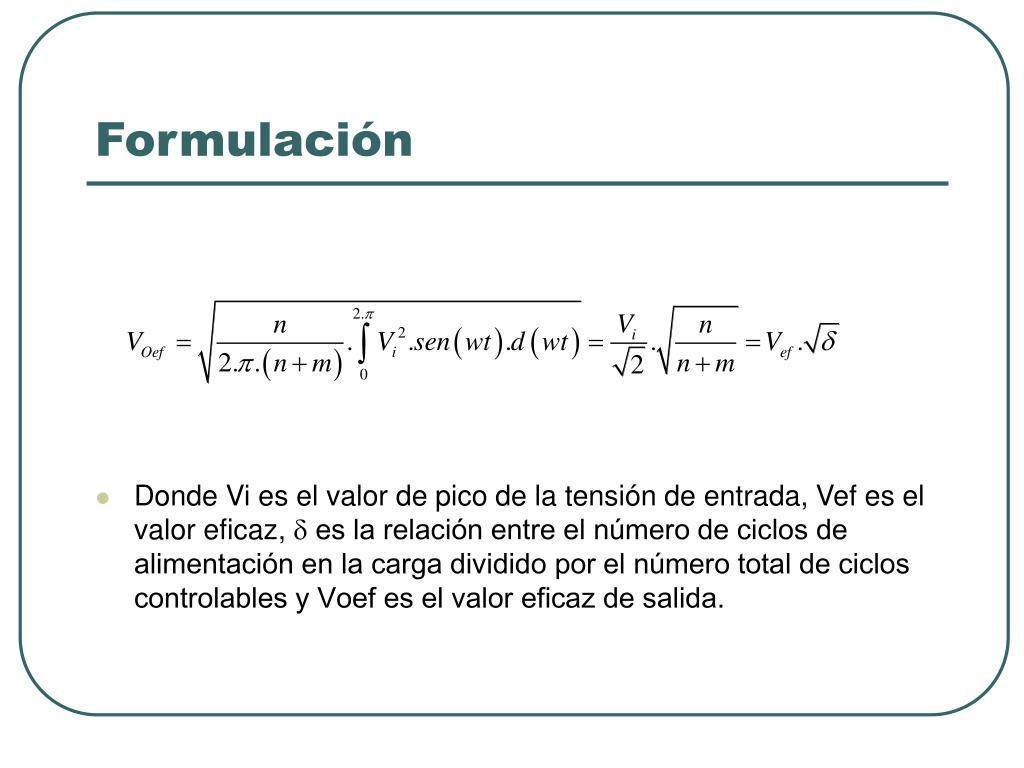

Formulaci nSlide 15

Formulación

  • Donde Vi es el valor de pico de la tensión de entrada, Vef es el valor eficaz, d es la relación entre el número de ciclos de alimentación en la carga dividido por el número total de ciclos controlables y Voef es el valor eficaz de salida.

Control de fase carga resistivaSlide 16

Control de Fase. Carga resistiva

Formulaci n1Slide 17

Formulación

Donde a es el ángulo de disparo del SCR o TRIAC en radianes, medido a partir del paso por cero.

Formulaci n2Slide 18

Formulación

El factor de potencia es la relación entre la potencia activa y la potencia aparente. En este caso, como la carga es re-sistiva, será la relación entre la tensión eficaz de entrada y la tensión eficaz en la carga.

Formulaci n3Slide 19

Formulación

La amplitud de la componente fundamental de la tensión en la carga será

La variación de los armónicos de la tensión en la carga están dadas por:

Formulaci n4Slide 20

Formulación

Formulaci n5Slide 21

Formulación

Control de fase carga inductivaSlide 22

Control de Fase. Carga inductiva

Ángulo menor que 90º

Control de fase carga inductiva1Slide 23

Control de Fase. Carga Inductiva

Ángulos mayores de 90º

Control de fase carga inductiva tensi n eficaz de salida en funci n a aSlide 24

Control de Fase. Carga Inductiva. Tensión eficaz de salida en función a a

Control de fase carga inductiva componentes arm nicosSlide 25

Control de Fase. Carga Inductiva. Componentes armónicos

Control de fase carga rlSlide 26

Control de Fase. Carga RL

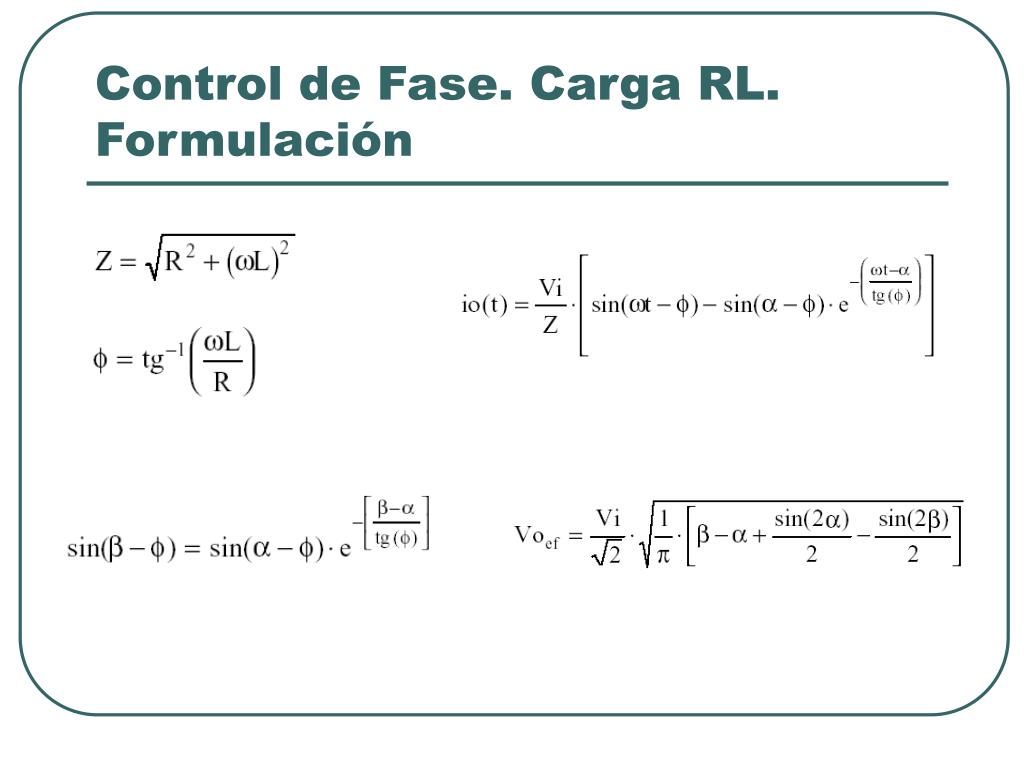

Control de fase carga rl formulaci nSlide 27

Control de Fase. Carga RL. Formulación

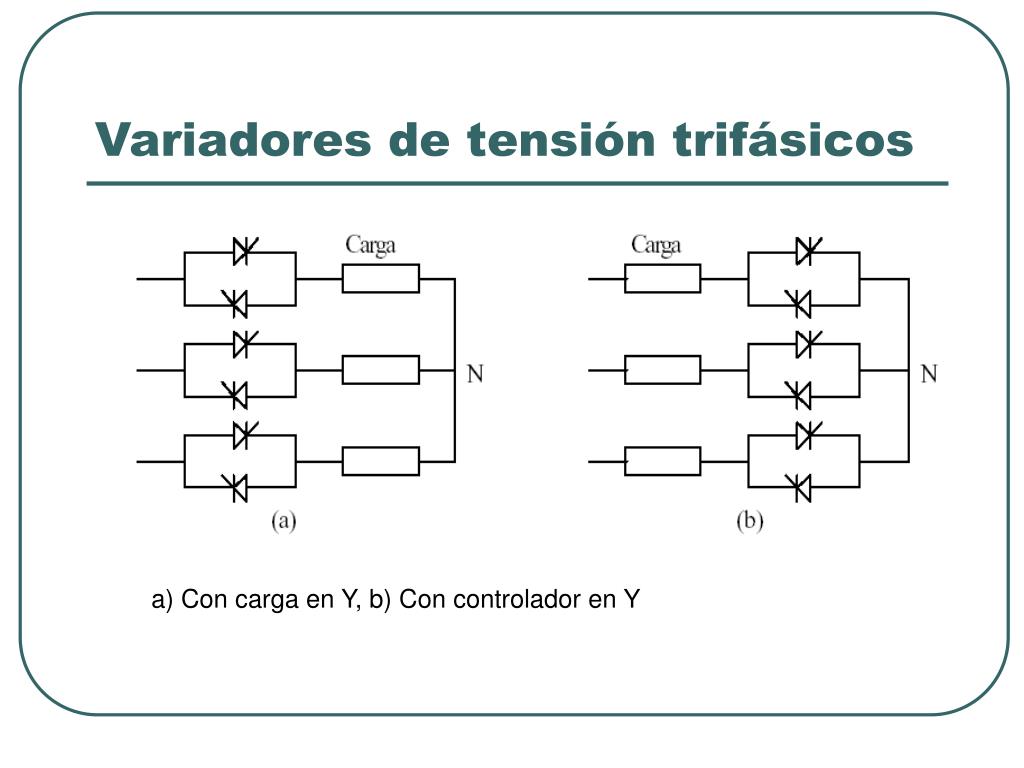

Variadores de tensi n trif sicosSlide 28

Variadores de tensión trifásicos

a) Con carga en Y, b) Con controlador en Y

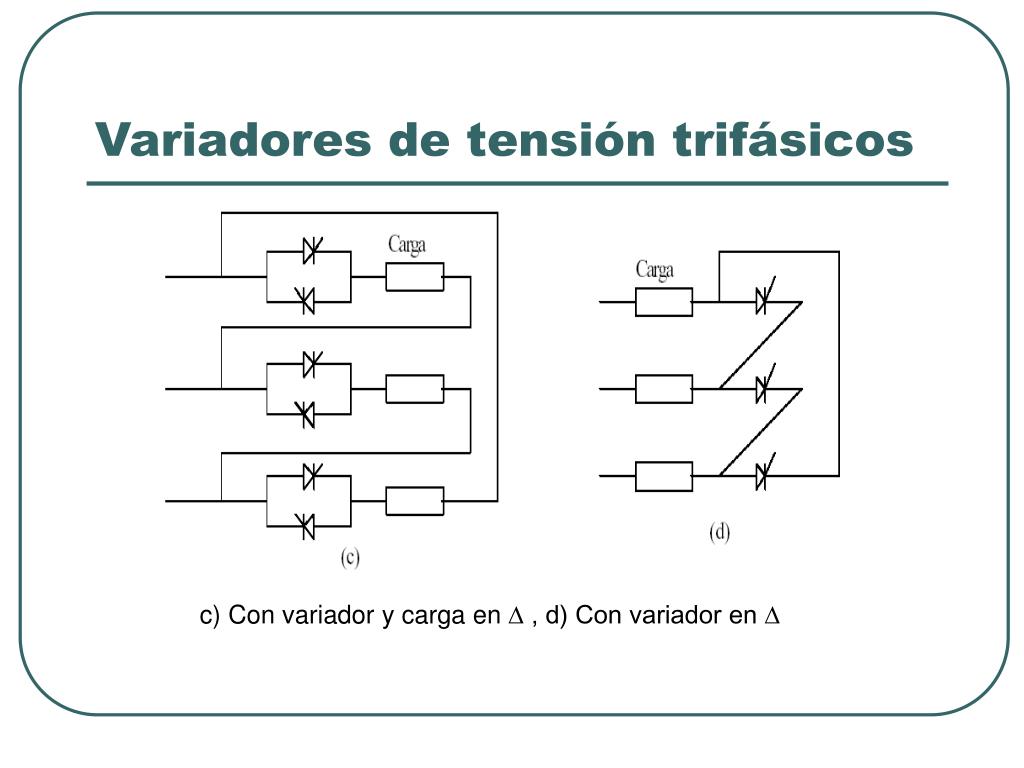

Variadores de tensi n trif sicos1Slide 29

Variadores de tensión trifásicos

c) Con variador y carga en D , d) Con variador en D

Formas de ondaSlide 30

Formas de Onda

Formas de onda1Slide 31

Formas de Onda

Formulaci n6Slide 32

Formulación

Corrientes de fase y l nea en un sistema en dSlide 33

Corrientes de Fase y Línea en un sistema en D

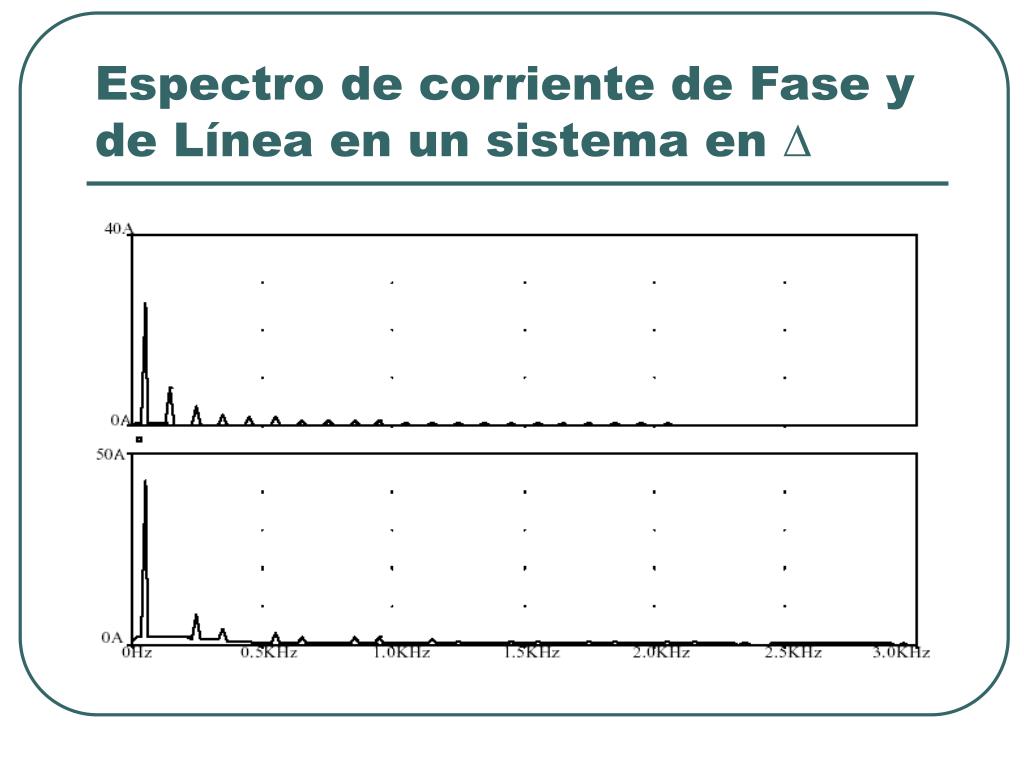

Espectro de corriente de fase y de l nea en un sistema en dSlide 34

Espectro de corriente de Fase y de Línea en un sistema en D

Carga inductiva en un sistema en dSlide 35

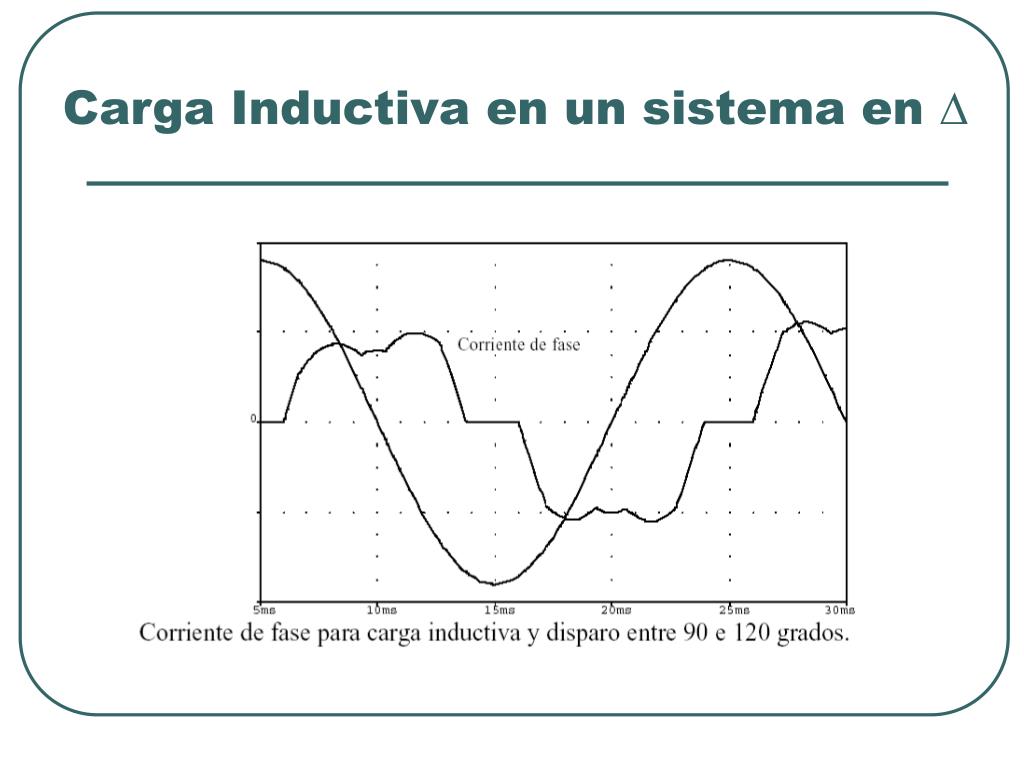

Carga Inductiva en un sistema en D

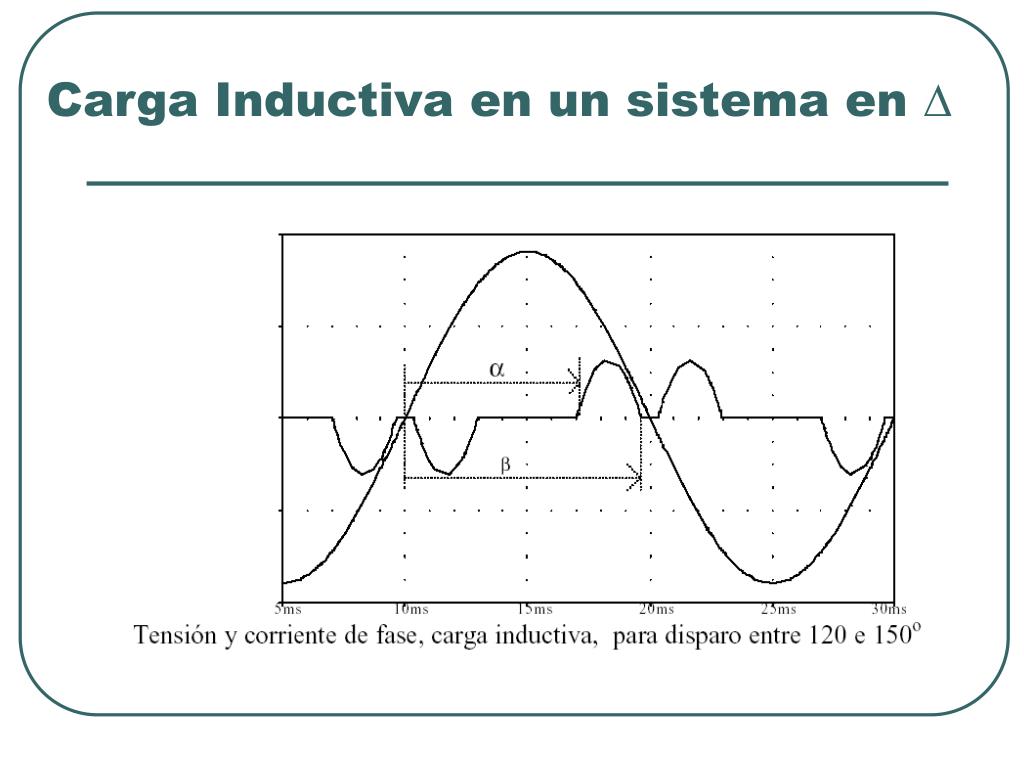

Carga inductiva en un sistema en d1Slide 36

Carga Inductiva en un sistema en D

Carga r l en un sistema en dSlide 37

Carga R-L en un sistema en D

Cicloconversores con conmutaci n naturalSlide 38

Cicloconversores con conmutación natural.

Ejemplo de conversi n 50 a 5 hzSlide 39

Ejemplo de conversión 50 a 5 Hz

Espectro de la tensi nSlide 40

Espectro de la tensión.

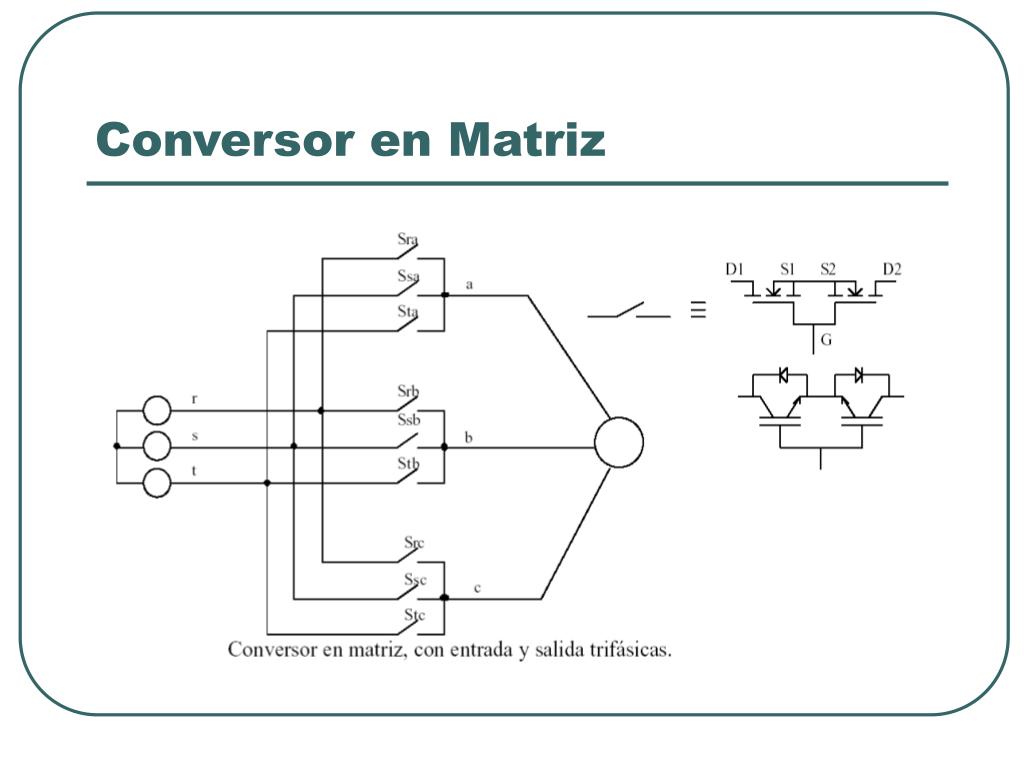

Conversor en matrizSlide 41

Conversor en Matriz

Topolog a del conversor en matrizSlide 42

Topología del conversor en matriz

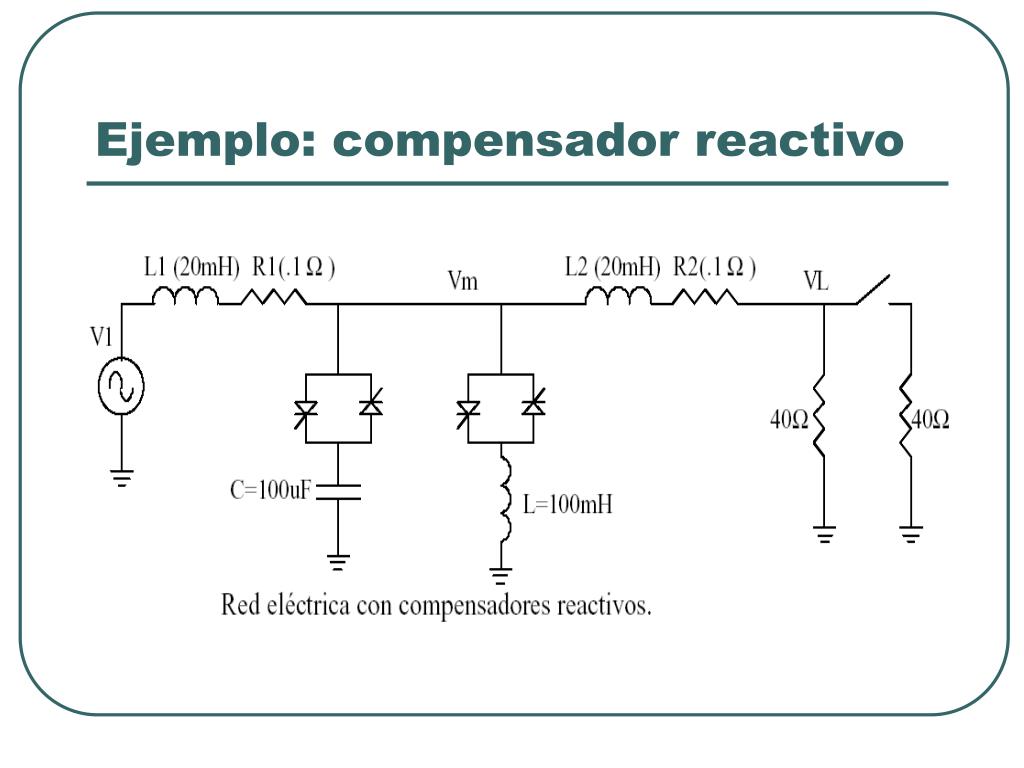

Ejemplo compensador reactivoSlide 43

Ejemplo: compensador reactivo

Intensidades sin compensar y compensadasSlide 44

Intensidades sin compensar y compensadas

Circuitos de controlSlide 45

Circuitos de control

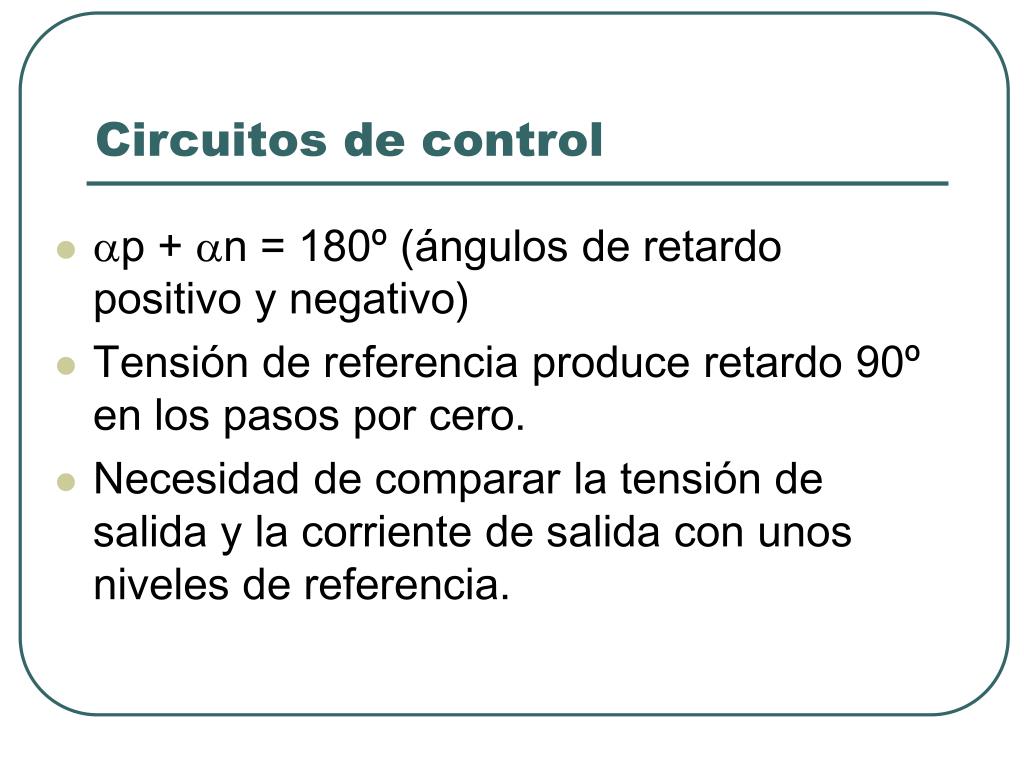

Circuitos de control1Slide 46

Circuitos de control

  • ap + an = 180º (ángulos de retardo positivo y negativo)

  • Tensión de referencia produce retardo 90º en los pasos por cero.

  • Necesidad de comparar la tensión de salida y la corriente de salida con unos niveles de referencia.

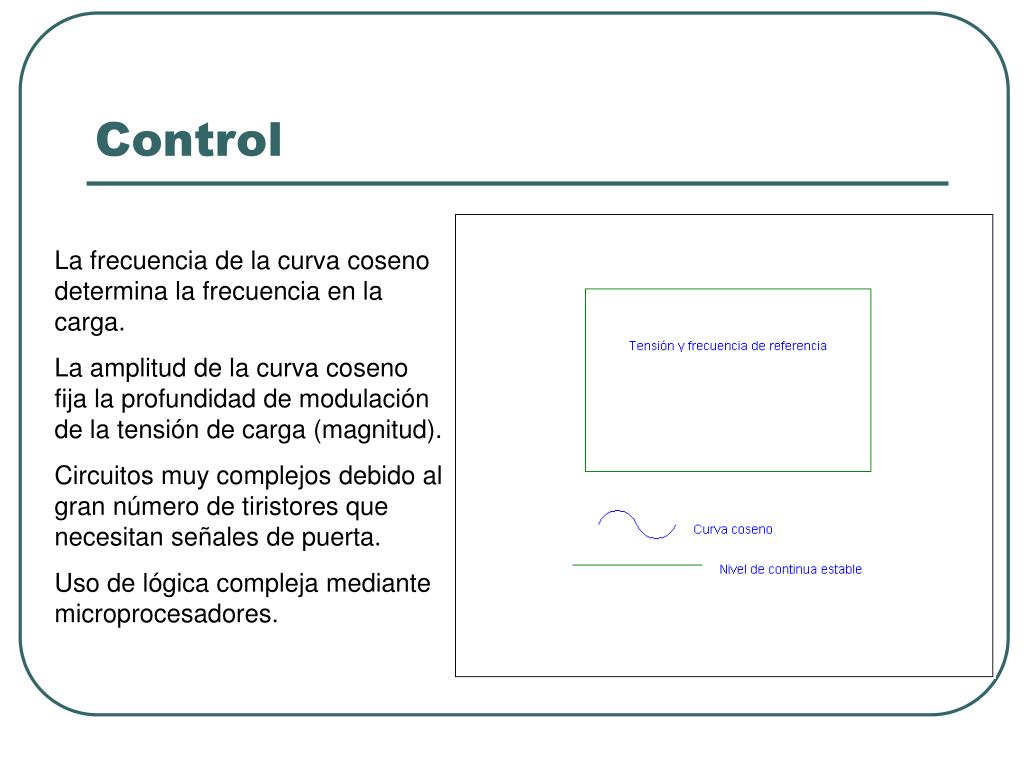

ControlSlide 47

Control

La frecuencia de la curva coseno determina la frecuencia en la carga.

La amplitud de la curva coseno fija la profundidad de modulación de la tensión de carga (magnitud).

Circuitos muy complejos debido al gran número de tiristores que necesitan señales de puerta.

Uso de lógica compleja mediante microprocesadores.

Distribuci nSlide 48

Distribución

El circuito distribuidor alimenta tiristores del grupo positivo y negativo.

La señal de realimentación se usa para eliminar pulsos al grupo que no está conduciendo corriente a la carga para evitar las corrientes circulantes.

RetardoSlide 49

Retardo

El retardo es continuamente variable desde 0º a 180º en respuesta a las entradas de control y de referencia, estando separados 120º los pulsos de cada grupo

ProblemaSlide 50

Problema

  • Formas de onda de tensión e intensidad en el circuito.

Soluci nSlide 51

Solución

El ángulo de extinción b se haya cuando i se hace 0

Soluci n1Slide 52

Solución
