課程簡介 實驗室守則及設備介紹. 分組與計分方式. 2 p/team 5 Labs (1 Lab / 2~3 weeks) 10% /Lab. Cooperation, discussion, trouble shooting… 1 final term project (40%) Implement a system individually Power supply system, audio system, automatic system, sensor appl., …….. Attendance record (10%). 實驗室規定.
E N D

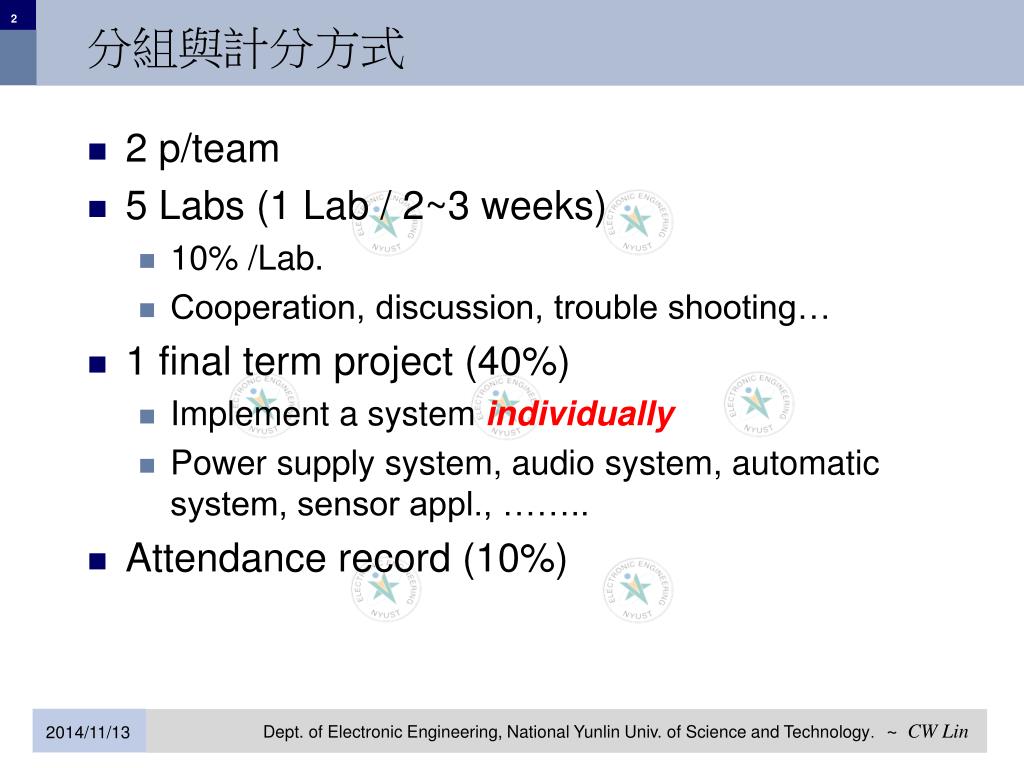

分組與計分方式 • 2 p/team • 5 Labs (1 Lab / 2~3 weeks) • 10% /Lab. • Cooperation, discussion, trouble shooting… • 1 final term project (40%) • Implement a system individually • Power supply system, audio system, automatic system, sensor appl., …….. • Attendance record (10%)

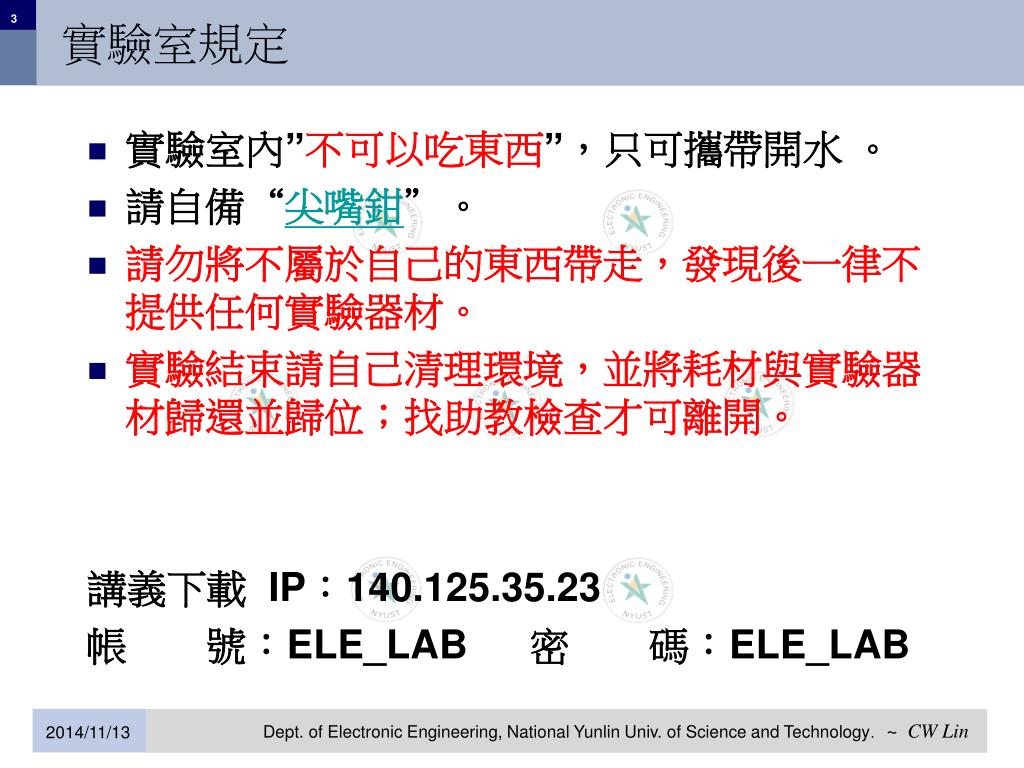

實驗室規定 • 實驗室內”不可以吃東西”,只可攜帶開水 。 • 請自備“尖嘴鉗”。 • 請勿將不屬於自己的東西帶走,發現後一律不提供任何實驗器材。 • 實驗結束請自己清理環境,並將耗材與實驗器材歸還並歸位;找助教檢查才可離開。 講義下載 IP:140.125.35.23 帳 號:ELE_LAB 密 碼:ELE_LAB

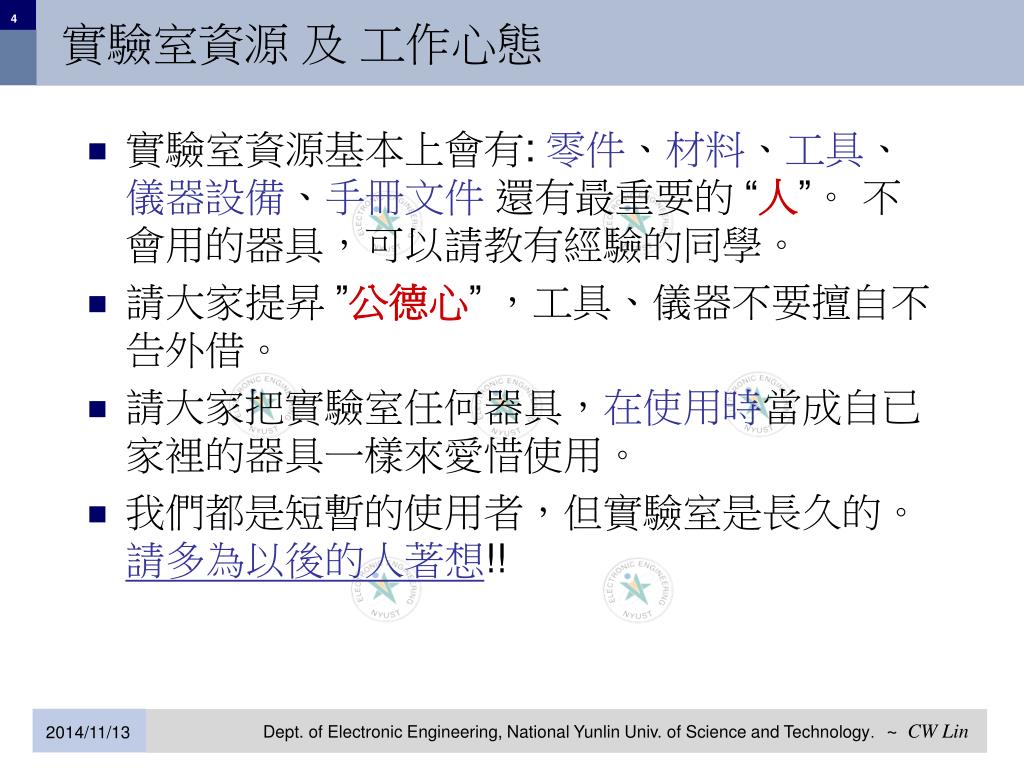

實驗室資源 及 工作心態 • 實驗室資源基本上會有:零件、材料、工具、儀器設備、手冊文件 還有最重要的 “人”。 不會用的器具,可以請教有經驗的同學。 • 請大家提昇 ”公德心” ,工具、儀器不要擅自不告外借。 • 請大家把實驗室任何器具,在使用時當成自已家裡的器具一樣來愛惜使用。 • 我們都是短暫的使用者,但實驗室是長久的。請多為以後的人著想!!

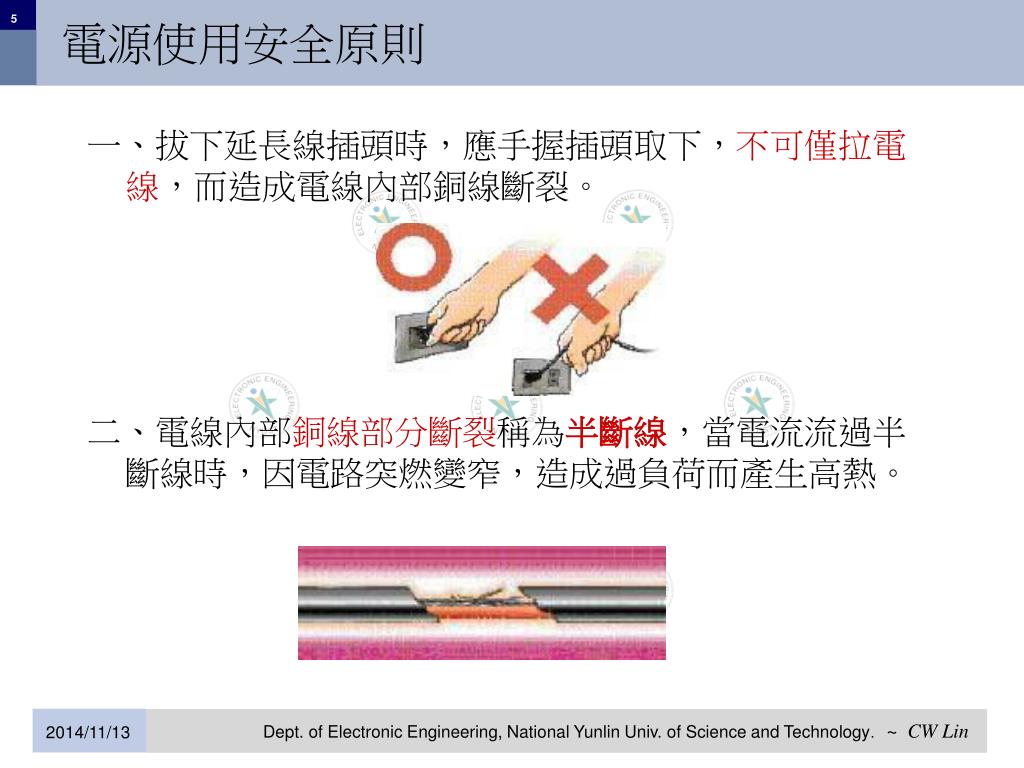

電源使用安全原則 一、拔下延長線插頭時,應手握插頭取下,不可僅拉電線,而造成電線內部銅線斷裂。 二、電線內部銅線部分斷裂稱為半斷線,當電流流過半斷線時,因電路突燃變窄,造成過負荷而產生高熱。

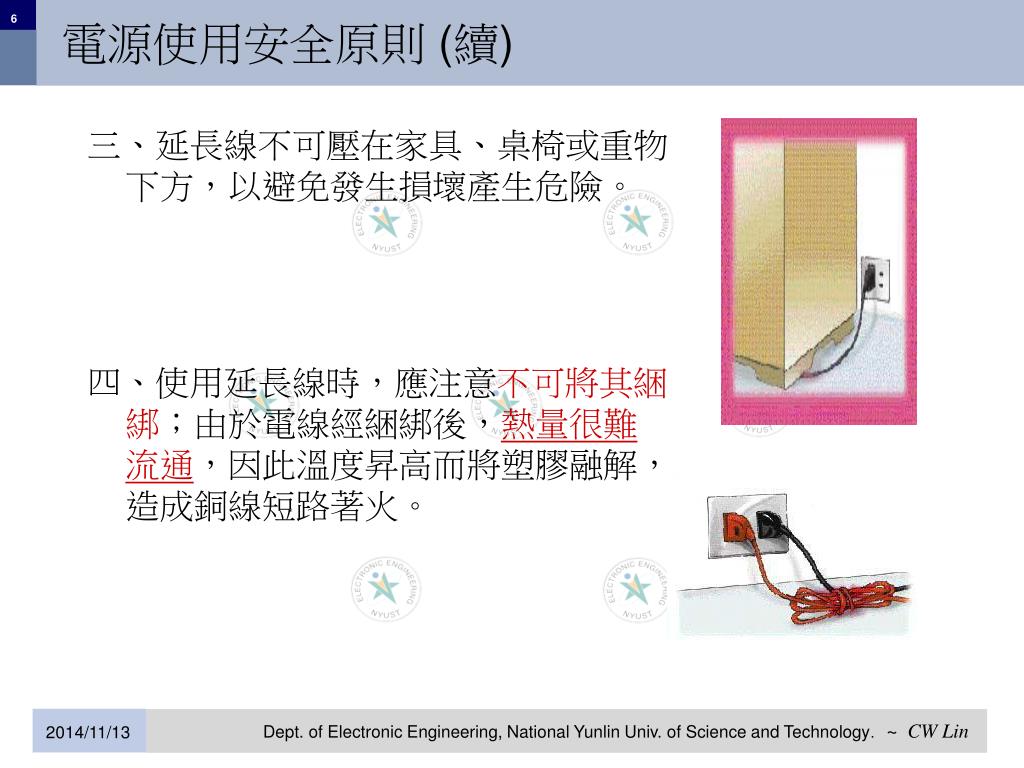

電源使用安全原則 (續) 三、延長線不可壓在家具、桌椅或重物下方,以避免發生損壞產生危險。 四、使用延長線時,應注意不可將其綑綁;由於電線經綑綁後,熱量很難流通,因此溫度昇高而將塑膠融解,造成銅線短路著火。

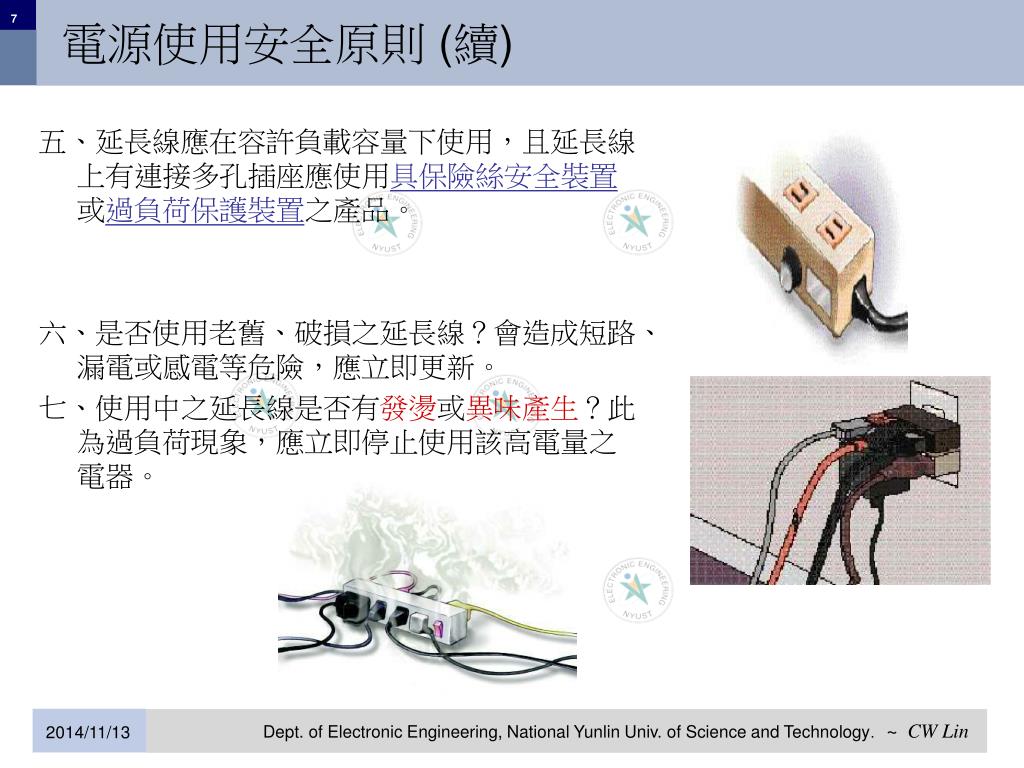

電源使用安全原則 (續) 五、延長線應在容許負載容量下使用,且延長線上有連接多孔插座應使用具保險絲安全裝置 或過負荷保護裝置之產品。 六、是否使用老舊、破損之延長線?會造成短路、漏電或感電等危險,應立即更新。 七、使用中之延長線是否有發燙或異味產生?此為過負荷現象,應立即停止使用該高電量之電器。
電源插座 • W字樣表示:Water (水線) 較長的孔是Water (水線) 較短的孔是Power (火線) 中間孔是Ground (地線) • 符號表示:Ground (地線) • 許多”不合格”電源延長線接地孔沒有接地線。

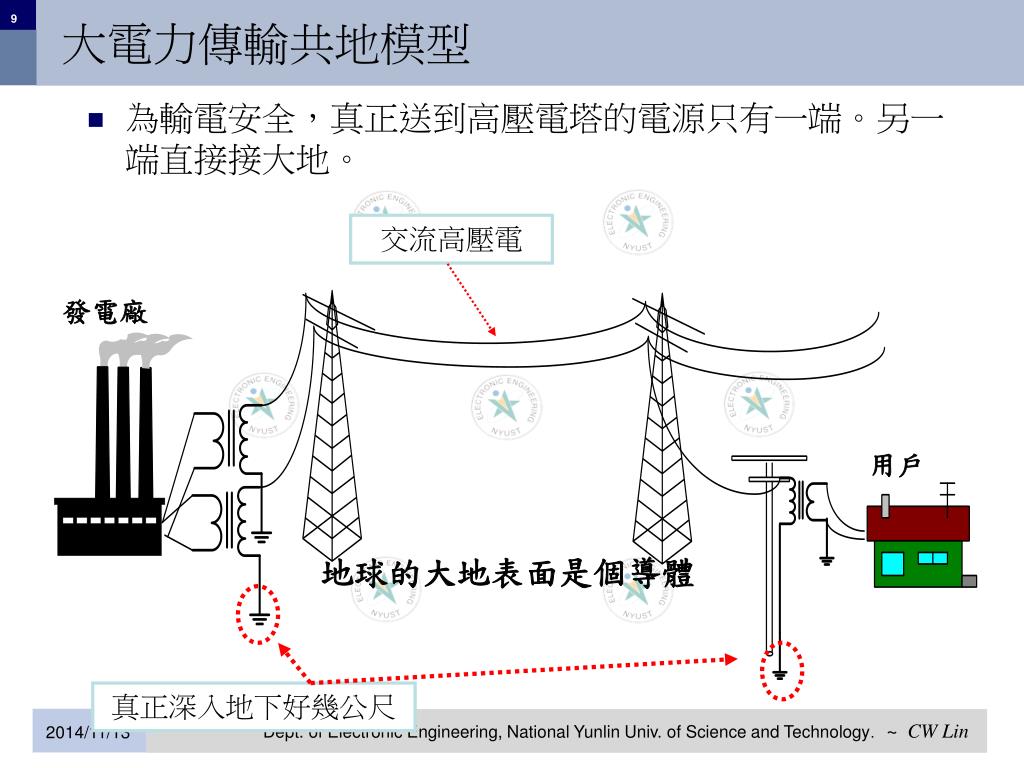

大電力傳輸共地模型 • 為輸電安全,真正送到高壓電塔的電源只有一端。另一端直接接大地。 交流高壓電 發電廠 用戶 地球的大地表面是個導體 真正深入地下好幾公尺
各種 螺絲頭 與 起子 星型 一字型 十字型 • 注意起子與螺絲規格有 公制 與 英制 之分!!

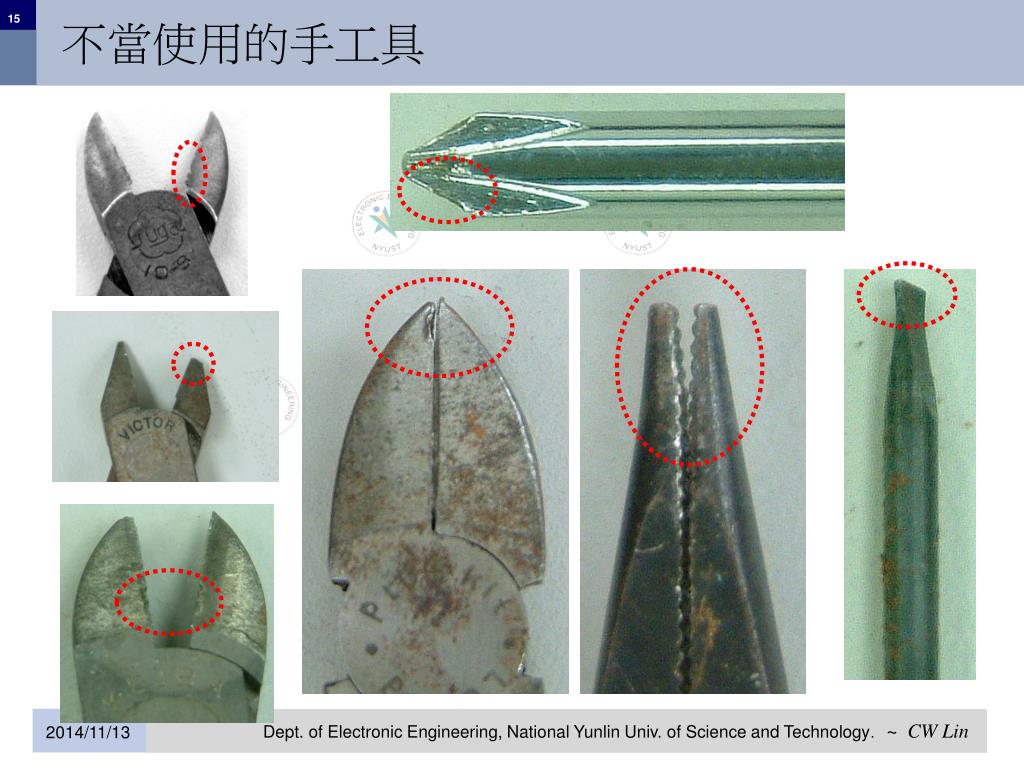

起子使用原則 • 選用真正標準而正確起子(一、十字),是螺絲頭與起子頭緊密接合。 • 在沒有磁力作用下,正確的起子應可以把螺絲貼附在起子頭 (不會掉)。 • 不當的起子,除了會損壞螺絲,起子本身也會受損。 壞掉的起子,若繼續使用,會導致惡性循環。 • 十字孔螺絲,絕不可以用一個小一字起子去開。(不要僥倖去試!!) • 真的打不開的螺絲,請試潤滑油後,再開看看。

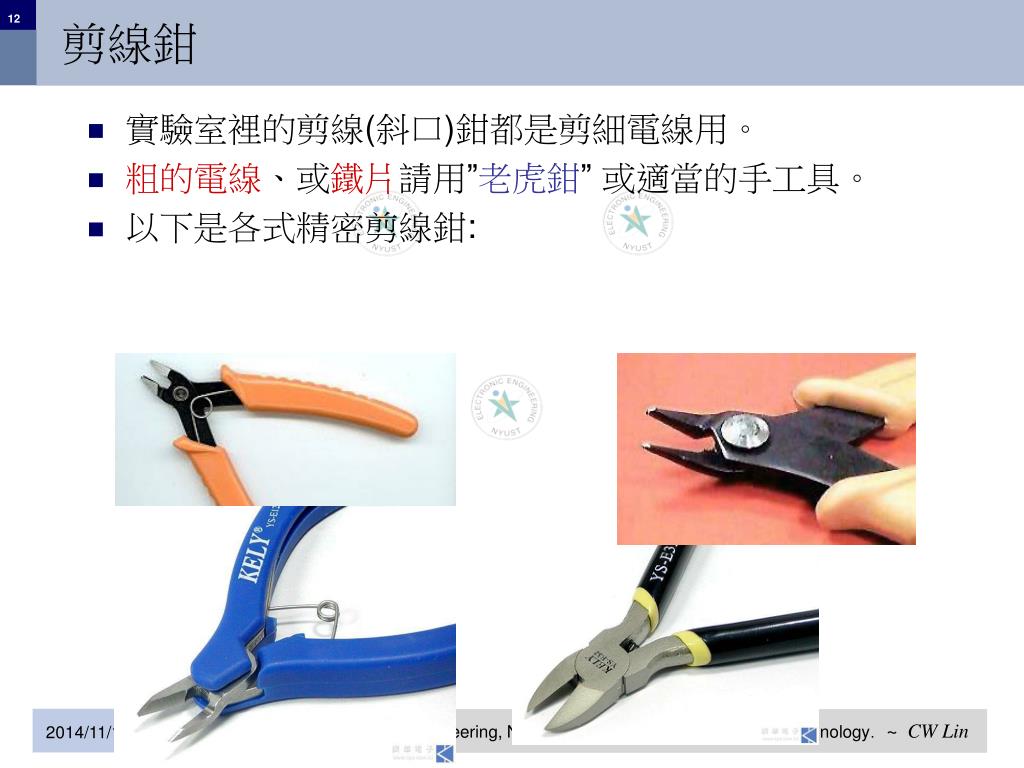

剪線鉗 • 實驗室裡的剪線(斜口)鉗都是剪細電線用。 • 粗的電線、或鐵片請用”老虎鉗” 或適當的手工具。 • 以下是各式精密剪線鉗:

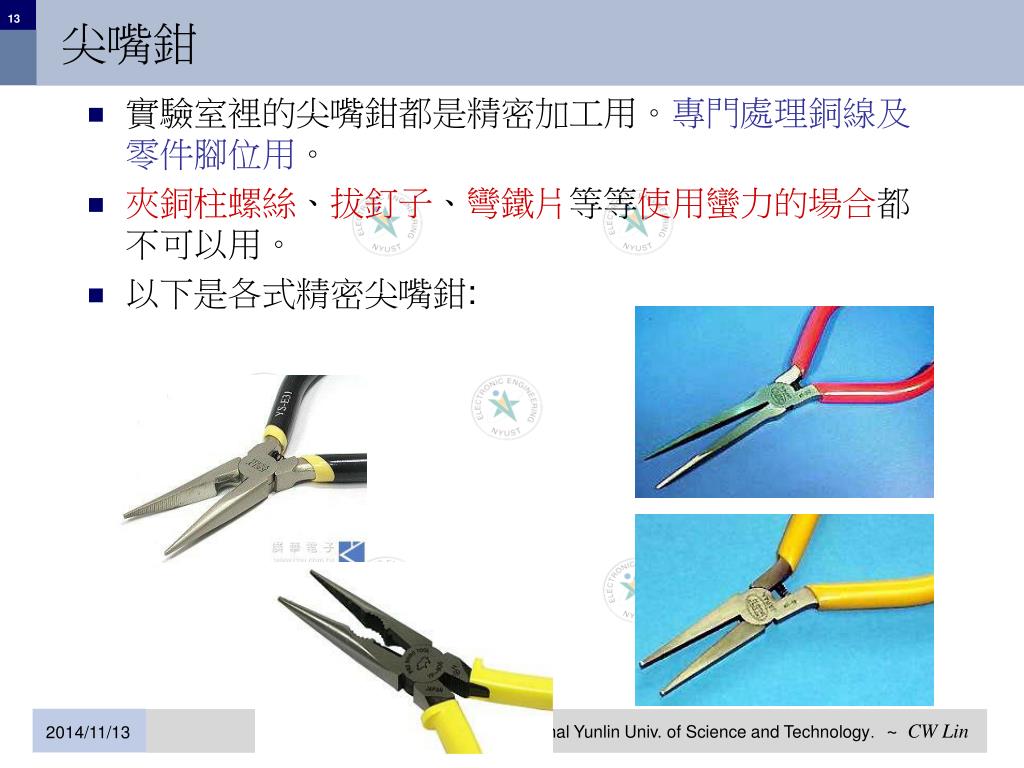

尖嘴鉗 • 實驗室裡的尖嘴鉗都是精密加工用。專門處理銅線及零件腳位用。 • 夾銅柱螺絲、拔釘子、彎鐵片等等使用蠻力的場合都不可以用。 • 以下是各式精密尖嘴鉗:

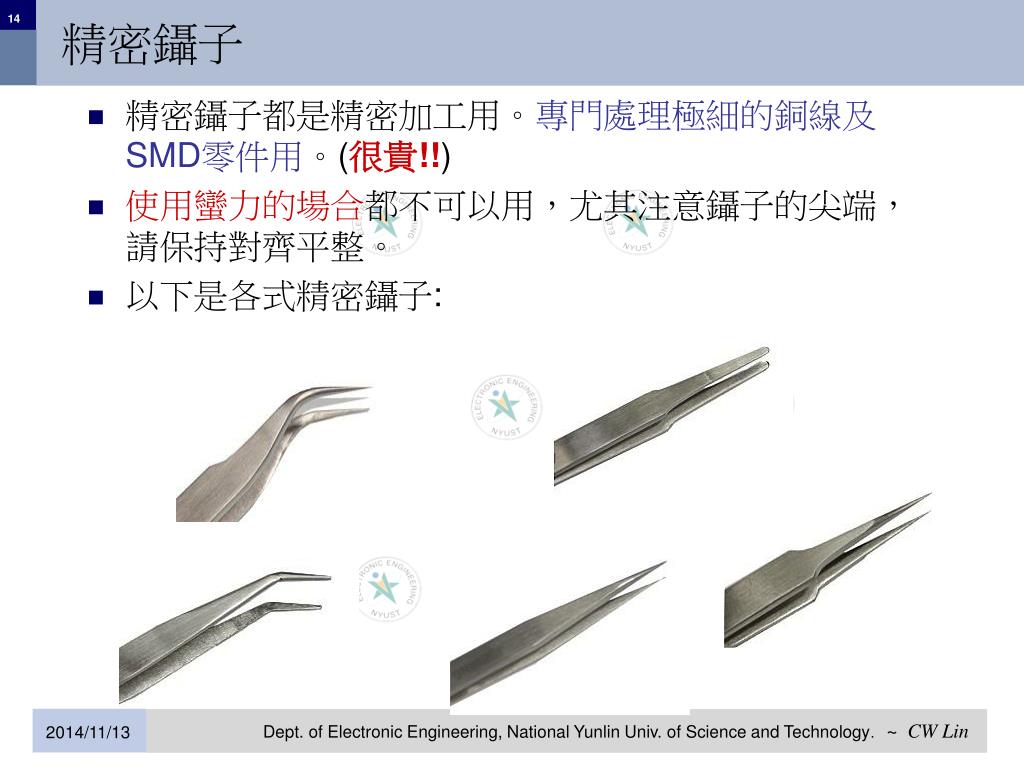

精密鑷子 • 精密鑷子都是精密加工用。專門處理極細的銅線及SMD零件用。(很貴!!) • 使用蠻力的場合都不可以用,尤其注意鑷子的尖端,請保持對齊平整。 • 以下是各式精密鑷子:

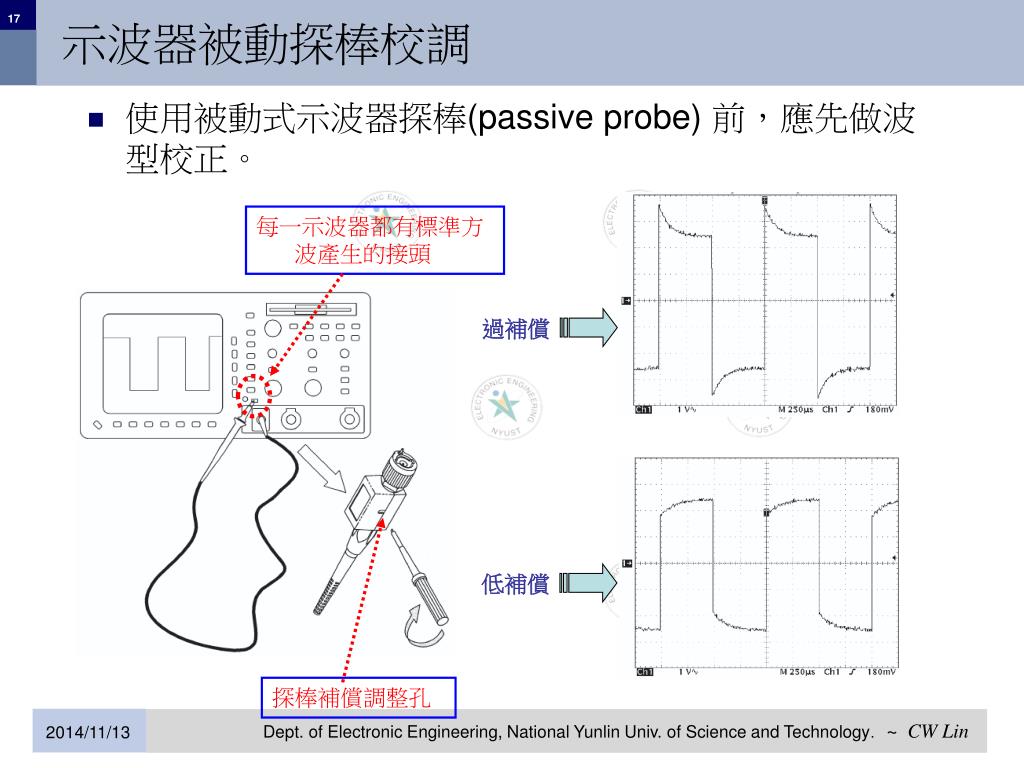

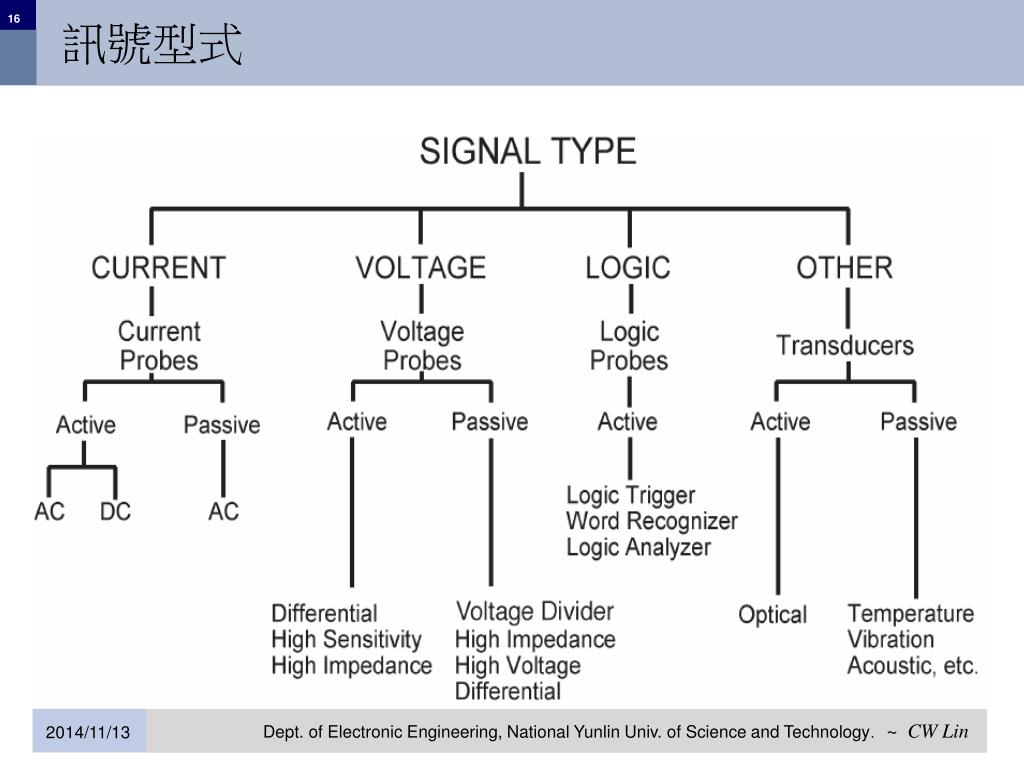

示波器被動探棒校調 • 使用被動式示波器探棒(passive probe) 前,應先做波型校正。 每一示波器都有標準方波產生的接頭 過補償 低補償 探棒補償調整孔

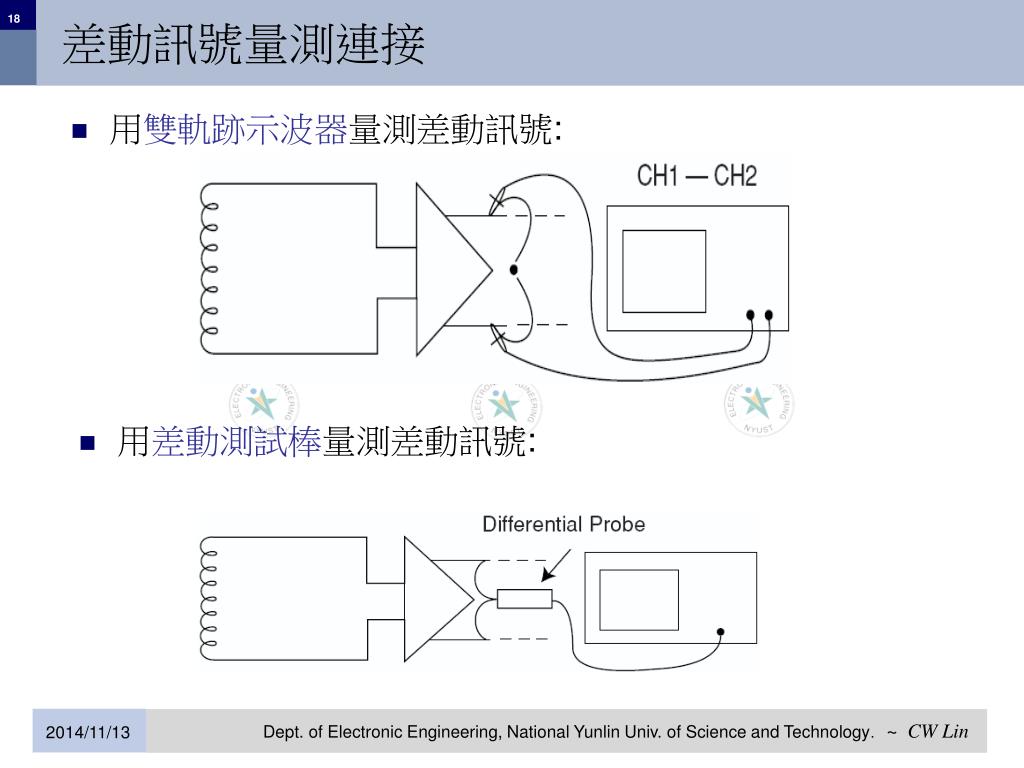

差動訊號量測連接 • 用雙軌跡示波器量測差動訊號: • 用差動測試棒量測差動訊號:

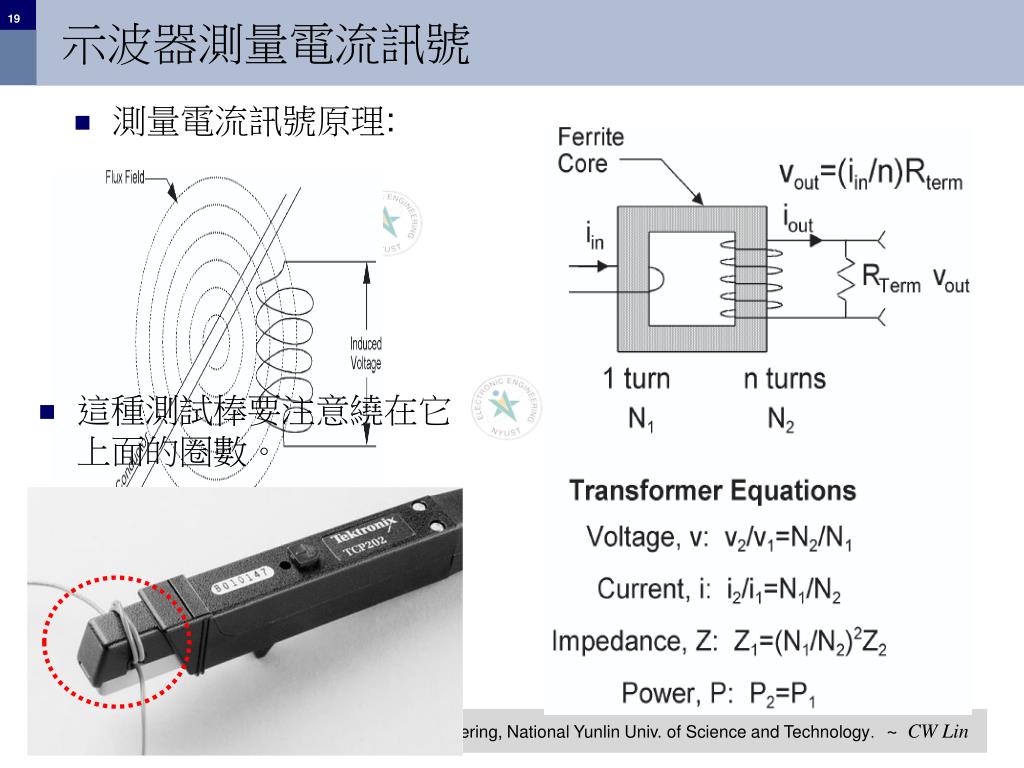

示波器測量電流訊號 • 測量電流訊號原理: • 這種測試棒要注意繞在它上面的圈數。
示波器基本連接(接地) Oscilloscope 先用三用電錶量檔量電源接地兩端是否極低阻抗!!

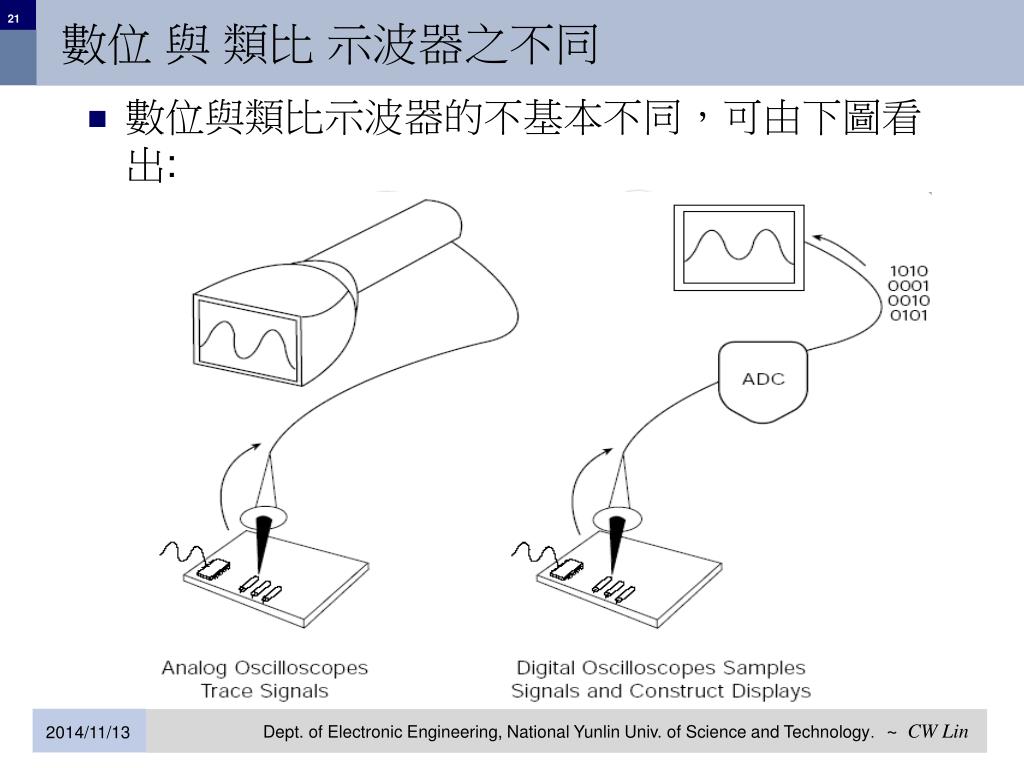

數位 與 類比 示波器之不同 • 數位與類比示波器的不基本不同,可由下圖看出:
類比示波器原理 • 類比示波器構造:

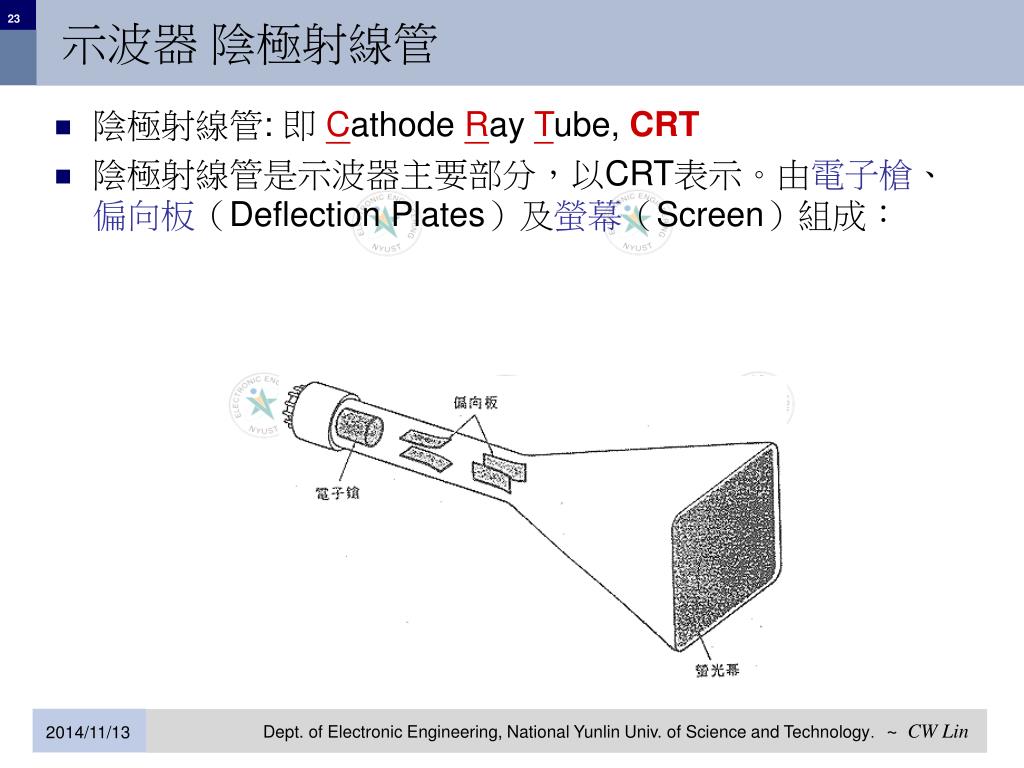

示波器 陰極射線管 • 陰極射線管: 即 Cathode Ray Tube, CRT • 陰極射線管是示波器主要部分,以CRT表示。由電子槍、偏向板(Deflection Plates)及螢幕(Screen)組成:

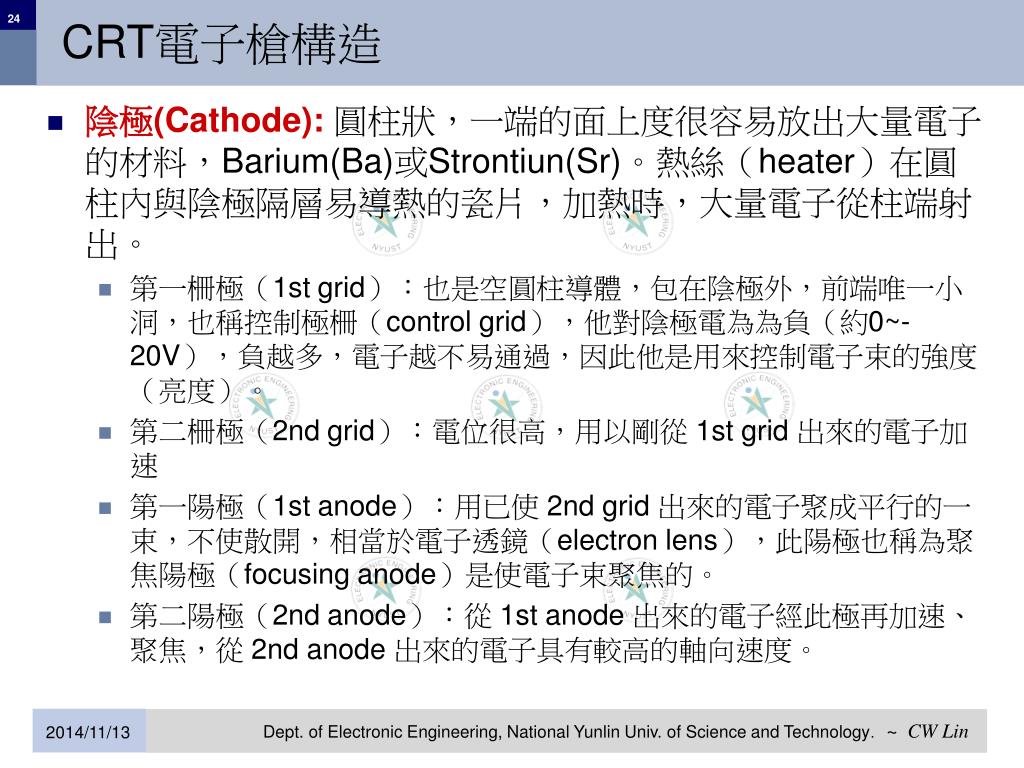

CRT電子槍構造 • 陰極(Cathode): 圓柱狀,一端的面上度很容易放出大量電子的材料,Barium(Ba)或Strontiun(Sr)。熱絲(heater)在圓柱內與陰極隔層易導熱的瓷片,加熱時,大量電子從柱端射出。 • 第一柵極(1st grid):也是空圓柱導體,包在陰極外,前端唯一小洞,也稱控制極柵(control grid),他對陰極電為為負(約0~-20V),負越多,電子越不易通過,因此他是用來控制電子束的強度(亮度)。 • 第二柵極(2nd grid):電位很高,用以剛從 1st grid 出來的電子加速 • 第一陽極(1st anode):用已使 2nd grid 出來的電子聚成平行的一束,不使散開,相當於電子透鏡(electron lens),此陽極也稱為聚焦陽極(focusing anode)是使電子束聚焦的。 • 第二陽極(2nd anode):從 1st anode 出來的電子經此極再加速、聚焦,從 2nd anode 出來的電子具有較高的軸向速度。
CRT電子槍構造 (續) • 偏向極版:用以使電子產生X方向或Y方向的偏折,若要將度量的電壓接在偏向極版之兩端,則電子所受的偏折和所要度量的電壓成正比。 • 螢光幕:塗上磷使電子打在其上,發出螢光。

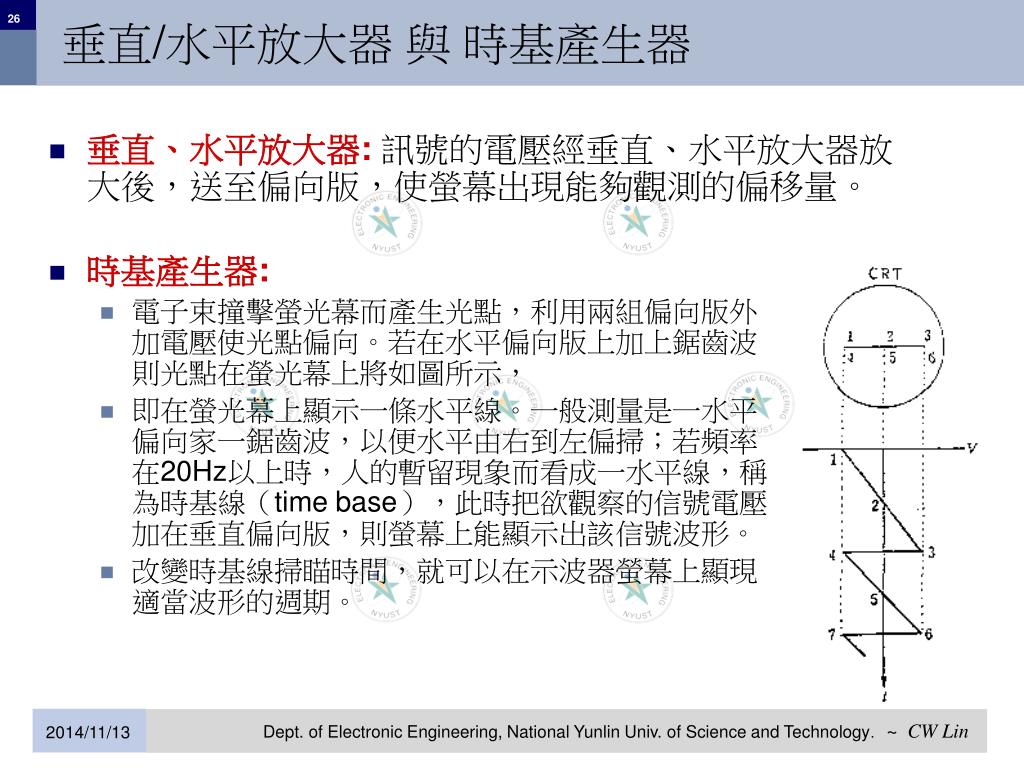

垂直/水平放大器 與 時基產生器 • 時基產生器: • 電子束撞擊螢光幕而產生光點,利用兩組偏向版外加電壓使光點偏向。若在水平偏向版上加上鋸齒波則光點在螢光幕上將如圖所示, • 即在螢光幕上顯示一條水平線。一般測量是一水平偏向家一鋸齒波,以便水平由右到左偏掃;若頻率在20Hz以上時,人的暫留現象而看成一水平線,稱為時基線(time base),此時把欲觀察的信號電壓加在垂直偏向版,則螢幕上能顯示出該信號波形。 • 改變時基線掃瞄時間,就可以在示波器螢幕上顯現適當波形的週期。 • 垂直、水平放大器: 訊號的電壓經垂直、水平放大器放大後,送至偏向版,使螢幕出現能夠觀測的偏移量。
時基觸發同步 • 觸發電路: • 為使具齒波能和待測波信號同步而設置的。欲螢幕顯示穩定的波形,則掃瞄信號(鋸齒波)的週期必須被測波形的週期成整數倍關係。當具齒波與待測信號不同步時,若掃瞄頻率大於待測頻率,則示波器的螢幕會呈現象右方移動的波形, • 若掃瞄頻率小於待測頻率,則示波器的螢幕會呈現象左方移動的波形。如果把觸發位準調整鈕轉在自動(AUTO)觸發時,觸發電路會產生 60Hz 的觸發脈波,使螢幕有時基線產生。觸發信號的來源可從內部(INT)或外部(EXT)取得。
數位示波器原理 • 基本數位示波器方塊: • DPO (Digital Phosphor Oscilloscope)示波器方塊:
