Prism Flame System (Multi Colored Flame)

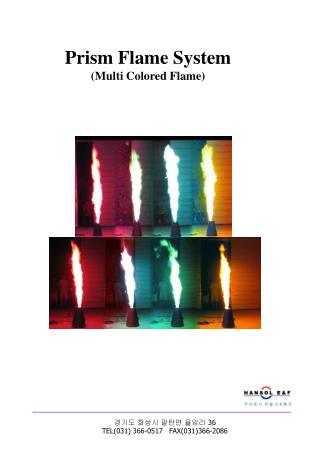

1. Prism Flame System (Multi Colored Flame) 경기도 화성시 팔탄면 율암리 36 TEL(031) 366-0517 FAX(031)366-2086

2. 제품구성 • Prism Flame Unit:1 • Power Cable : 1 • DMX Signal Cable: 1 • 매뉴얼 : 1 • 가스호스: 1 • 옵션품목 • 가스분배기 • Handy DMX Controller • 가스 레귤레이터

3. 1. 제품소개 1.1 소개 프리즘 플레임 시스템은 오퍼레이터의 선택에 따라 4색의 칼라불기둥을 발사 할 수 있는 특수효과용 연출기계입니다. 메인 플레임 연료로는 칼라파이어플라이 SFX 오일을, 추진가스로는 질소가스, LPG 또는 프로판 가스를 사용하여, 약 1.5 ~ 3미터의 칼라불기둥을 자유자재로 연출할 수 있습니다. 프리즘 내부에 4색의 오일 및 파이로트 연료인 일회용 부탄 가스를 장착할 수 있도록 설계되어 있으며, 표준 DMX 512 콘트로라를 사용하여 콘트롤을 할 수 있습니다. 1.2 제원 • 전압 : 220VAC, 60Hz. • 무게 : 15KGS/Unit • 크기: 50cm(H) x 35cm(Bottom) x 15cm(Top) • 불기둥 높이 : 1.5 ~ 3 미터 • (추진가스가 질소가스일 경우 1.5미터, • LPG나 프로판 가스일 경우 3미터) • 권장 사용압력(가스압력) : 6바(0.6MPa, 87 psi) • 사용압력 범위 : 5바 ~ 7바(0.5MPa ~ 0.7 MPa) • 연출 가능 칼라불기둥 : 빨강, 초록, 파랑, 골드 또는 오렌지 • 콘트롤 : 표준 DMX 512 콘트로라 • 파이로트 연료 : 일회용 부탄가스 • 메인 플레임 연료 : 칼라파이어플라이 SFX 오일 • (Red, Green, Blue, Gold, Orange) • 1.3 오퍼레이터가 준비해야 할 사항 • 표준DMX 512 콘트로라 • 추진가스 (질소가스 또는 LPG 도는 프로판 가스) • 칼라파이어플라이 SFX 오일 • 일회용 부탄가스

4. (1) (2) (3) (4) (1) (2) (3) (4) 2. 제품설명 2.1 전면모습 • 압력게이지(1) • 이 게이지는 프리즘 내부에 들어오는 추진가스의 • 압력을 나타냄. 프리즘의 정상적인 작동을 위해서는 • 이 게이지가 6바 (0.6MPa)를 항상 가리키고 있어야 함. • 압력조절 바(2) • 가볍게 잡아 뽑은 다음 오른쪽 왼쪽으로 돌려 원하는 • 압력을 조절함. 프리즘에 설치된 레귤에이터는 • NON-Relief 타입이어서 1회 시험발사 후에 조정된 • 압력이 게이지에 정확하게 표시됨. • 시그널 케이블 입력(3) :시그널 케이블 입력 • 파워스위치(4) :프리즘의 전원 스위치 • 시그널 케이블 출력 (5) : DMX 시그널 케이블 출력 • 가스호스 입력(6) : 추진가스 호스 입력 • 휴즈(7), 파워케이블 입력(8) (1) (2) (3) (4) (5) (6) (7) (8) 2.2 프리즘 헤드 플레임 센서(1) : 파일로트 플레임을 감지하여 파이로트 플레임이 완전하게 켜졌을때, 메인 플레임을 발사할 수 있는 스탠바이 상태로 전환시켜 줌. 파일로트 플레임이 완전하지 않을 경우에는 메인 플레임 발사회로를 잠근상태에서 계속적으로 파이로트 플레임 자동 점화 시도. 이그나이터(2) 및 파이로트 노즐(3) 메인 플레임 노즐(4) : 4개의 메인 플레임 노즐이 장착되어 있음. (시계방향으로 빨강, 초록, 파랑, 골드의 순서임) 2.3 프리즘 내부 파이로트 가스벨브(1) :연출중에는 항상 열어둘 것 일회용 부탄가스(파이로트 연료) 홀더(2) Polytubing(3) : SFX 오일을 빨아올리는 튜브 오일병 홀더(4): 오일병을 시계방향으로 빨강, 초록, 파랑, 골드 또는 오렌지의 순서로 장착.

5. 3. 설치 및 연출 3.1 프리즘의 일반적인 오퍼레이션 이 매뉴얼을 끝까지 읽고 완전히 숙지하시길 바랍니다. 프리즘 사용할 경우에는 가능한 한 모든 안전조치를 취한 후 사용해야 하며, 어떠한 경우에도 사람을 향해 발사해서는 절대 안됩니다. 또한 프리즘이 우발적으로 발사되지 않도록 각별한 주의를 기울여야 하며, 이벤트 중에 사용하지 않을 경우에는, 프리즘을 반드시 락아웃 시킨 후 감시인을 배치하여 다른 사람들이 만지지 않도록 해야 합니다. 3.2 오퍼레이터는 ----- • 이 매뉴얼을 완전히 이해하고 숙지해야 한다. • 훈련과 연습을 통해 이 시스템의 사용에 완전히 익숙해져야 한다. • 프리즘의 구조, 부품, 부품간의 상호작용 및 체계 등에 대해서도 숙지해야 한다. • 프리즘의 보관, 운송, 설치 및 해체 등에 대해 책임을 져야 하며, 보조 오퍼레이터들을 관리감독 할 의무가 있다. • 최소한 21세 이상이어야 한다. • 음주상태, 약물중독, 마약중독을 포함하여 신체 및 정신이 정상적인 기능을 발휘할 수 없는 상태에서는 프리즘을 결코 사용하거나 다뤄서는 안 된다. • 어떠한 경우에도 한솔이에프의 승인 없이는 프리즘을 변경하거나, 개조하거나, 본래의 • 목적과 다르게 오남용 해서는 안 된다. • 수리 등의 서비스는 한솔이에프의 기술자 또는 한솔이에프의 승인 하에 이루어져야 한다. • 프리즘을 사용하거나 수리할 경우에는 충분한 안전조치를 먼저 실시한다. • 프리즘의 디자인, 소프트웨어 등은 한솔이에프의 지적재산권에 속하며, 프리즘의 카피 • 또는 변경은 한솔이에프의 허가 없이 이루어져서는 안 된다. • 프리즘의 안전한 사용책임은 오퍼레이터에게 있다. 어떠한 경우에도 안전하지 않은 방법 • 으로 프리즘을 사용해서는 안 된다. • 프리즘을 사용하지 않을 경우에는 안전하게 보관해야 한다. 허가 받지 않은 무자격자가 • 프리즘을 사용하지 않도록 필요한 예방조치를 취해야 한다.

6. 3. 설치 및 연출 3.3 설치순서 • 프리즘은 칼라불기둥 연출효과를 위해 디자인되고 제작되었다. 모든 위험한 특수효과 장비들과 마찬가지로, 오퍼레이터는 연출기간 동안 반드시 모든 프리즘이 보이는 곳에 위치해야 한다. • 사용 전에는 항상 프리즘을 검사하여 프리즘에 손상이 있는지 반드시 확인해야 한다. • 오퍼레이터가 콘트롤을 할 장소에 마스터 DMX 콘트로라를 설치한다. • 프리즘을 원하는 장소에 안전하게 설치한 후 추진가스 탱크를 안전하고 고립된 장소에 설치한다. 특히 추진가스 탱크 주위에는 안전요원을 배치하는 것이 좋다. • 추진가스 탱크 벨브가 잠겨있는지 확인한다. 그리고 나서 추진가스 탱크에 압력 레귤 • 레이터를 장착한다.(국내에서 가정용으로 사용하는 LPG 가스탱크에는 레귤레이터를 설치 할 필요가 없다.) 복수의 프리즘을 연결할 경우에는 레귤레이터에나 LPG 가스탱크의 메인벨브에 가스 분배기를 설치한다. 그리고 나서 가스 분배기에 가스호스를 연결한다. 가스호스가 연결된 다음, 반드시 추진가스 탱크의 메인벨브 및 레귤레이터가 잠겨있는지 다시한번 확인한다. • 프리즘에 파이로트 연료인 일회용 부탄가스를 장착한다. • 프리즘에 시계방향으로 SFX 오일을 장착한다. • DMX 콘트롤라로 부터 시그널 케이블을 프리즘에 연결하고 프리즘간의 시그널 • 케이블을 차례로 연결한다. 시그널 케이블을 연결하거나 분리할 때는 반드시 DMX • 콘트롤라의 전원이 꺼져 있어야 한다. DMX 콘트롤라의 파워스위치가 켜져있는 • 상태에서 시그널 케이블을 연결하거나 분리할 경우에는 오동작이 일어나, 우발적으로 • 불기둥이 발사될 수 있다. • 파워 케이블을 각 프리즘에 연결한다. 파워 케이블을 연결하기 전에 반드시 프리즘의 • 파워스위치가 꺼져 있는 것을 확인해야 한다. 반드시 프리즘 및 콘트롤라의 전원스위치가 꺼져있는 상태에서 케이블 연결 및 분리작업이 이루어져야 한다. • 가스호스를 프리즘에 연결한다. • 프리즘 내부에 있는 일회용 부탄가스의 가스벨브를 완전히 연다. • 추진가스 탱크의 메인벨브를 열고, 레귤레이터의 핸들을 천천히 열어 프리즘에 공급되는 • 추진가스의 공급압력을 6바 (0.6MPa)에 설정한다. 절대로 추진가스 압력이 7바(0.7MPa) 이상 프리즘에 공급되지 않도록 조심해야 한다. 벨브등의 최대 사용압력은 9바(0.9MPa)임으로, 고압의 추진가스가 공급될 경우 벨브등의 부품들이 파손될 위험이 있다. • 프리즘의 튜브, 벨브, 동파이프등에서 가스나 오일이 새는지 재차 확인한다. • 콘트롤라 및 프리즘의 파워스위치를 켠다. • 콘트롤라의 파이로트 버튼을 눌러 발사대기상태로 전환한다. • 발사버튼을 눌러 시험발사를 한다. • 첫 번째 프리즘이 어드레스 1번으로 설정되어 있고, 차례로 프리즘들이 연결되어 있다면 채널번호는 다음과 같다. • 프리즘 #1 프리즘 # 2 프리즘 #3 프리즘#4 • CH. 1 : Red Flame CH. 5 : Red Flame CH. 9 : Red Flame CH. 13. : Red Flame • CH. 2 : Green Flame CH. 6 : Green Flame CH. 10 : Green Flame CH. 14 : Green Flame • CH. 3 : Blue Flame CH. 7 : Blue Flame CH. 11 : Blue Flame CH. 15 : Blue Flame • CH. 4 : Gold Flame CH. 8 : Gold Flame CH. 12 : Gold Flame CH. 16 : Gold Flame • Etc, Etc, Etc. • 파이로트는 채널 100번에 지정되어 있다.

7. LPG/Propane/ Nitrogen Gas Regulator Signal Cable 3 PIN Signal Cable 3 PIN Signal Cable 3 PIN Master DMX Controller DMX Signal Cable 3 PIN Gas Hose 3. 설치 및 연출 • 연출이 끝난 후에 시스템을 철수하기 전까지 안전하게 시스템을 관리해야 한다. • 연출이 종료되면, 추진가스 탱크의 메인벨브를 잠그고 레귤레이터의 핸들을 돌려 레귤레이터를 잠근 다음, 프리즘 내부로부터 오일 병들을 제거한다. 그리고 나서 3~4회 발사 • 버튼을 눌러 프리즘 내부 및 호스에 남아있는 추진가스 및 오일을 모두 연소배출시킨다. • 콘트롤라 및 프리즘의 파워스위치를 끈다. • 콘트롤라 및 프리즘의 파워케이블을 분리하고 나서 시그널 케이블을 분리한다. • 프리즘으로부터 가스호스를 분리한다. • 프리즘 내부의 일회용 부탄가스를 분리한다. • 프리즘 내부 및 외부를 마른 수건으로 깨끗이 닦는다. • 3.4 주의사항 • 사용 전에 프리즘 및 튜브, 호스에 손상이 있는지 가스나 오일이 새는지 반드시 확인한다. • 추진가스의 압력은 6바(0.6MPa)가 안정적으로 공급될 수 있도록 하며, 어떠한 경우에도 • 5 ~ 7바를(0.5 ~ 0.7MPa) 벗어나지 않도록 한다. • 프리즘의 블루칼라 용액의 튜브는 블루오일의 특성으로 인해 시간이 경과하면 딱딱해지면서 변색된다. 딱딱해지면 파손되기 쉬우므로, 즉시 교체해야 한다. • 프리즘을 사용할 경우에는 항상 소화기를 비치하여, 화재위험에 대비해야 한다. • 시그널 케이블과 파워케이블이 서로 겹치지 않도록 해야 한다. 파워케이블의 전류가 • 시그널 케이블에 노이즈를 발생시켜 시스템의 오작동을 야기할 수 있다. • 프리즘은 짧은 순간의 불기둥 연출을 위해 제작되었다. 권장 발사시간은 회당 1초이다. • 어떠한 경우에도 0.5초 이하로 짧게 발사해서는 안 된다. 0.5초 이하로 짧게 발사할 경우 불똥들이 튀어 화재의 원인이 될 수 있다. • 프리즘은 좁은 실내나 밀폐된 공간에서 사용해서는 안 된다. 실내에서 사용할 경우 통풍이 잘되도록 해야 한다. • 프리즘이 물에 젖지 않도록 해야 한다. 이그나이터는 고압의 전류가 흘러 감전의 위험이 있으니 전원이 공급되는 도중에는 절대로 만지지 말아야 한다. 이그나이터가 물에 젖었을 경우 충분히 건조시킨 후에 재사용하도록 한다. 우천시에는 절대로 사용하지 말아야 한다. • 2가지 이상의 칼라불기둥을 동시에 발사하지 않도록 한다. 반드시 1회 1 칼라불기둥만을 발사해야 한다. • 시스템의 최소한 반경 2미터의 안전거리를 확보해야 한다. • 시그널 케이블을 100미터 이상 사용해야 할 경우 반드시 증폭기를 설치하여, • 시그널이 손실되지 않도록 해야 한다. • 3.5 설치 예
