Context og flow diagrammer databaser del 3

Context- og flow-diagrammer(databaser, del 3)


Hvordan kommer vi i gang
Hvordan kommer vi i gang?

  • At designe et virkeligt database-system er en stor opgave

  • Kan meget sjældent designe tabeller direkte ud fra en beskrivelse af f.eks en virksomhed

  • Brug for værktøjer på et højere niveau af abstraktion, til at lave data-modeller

RHS – Informationsteknologi


Context diagram

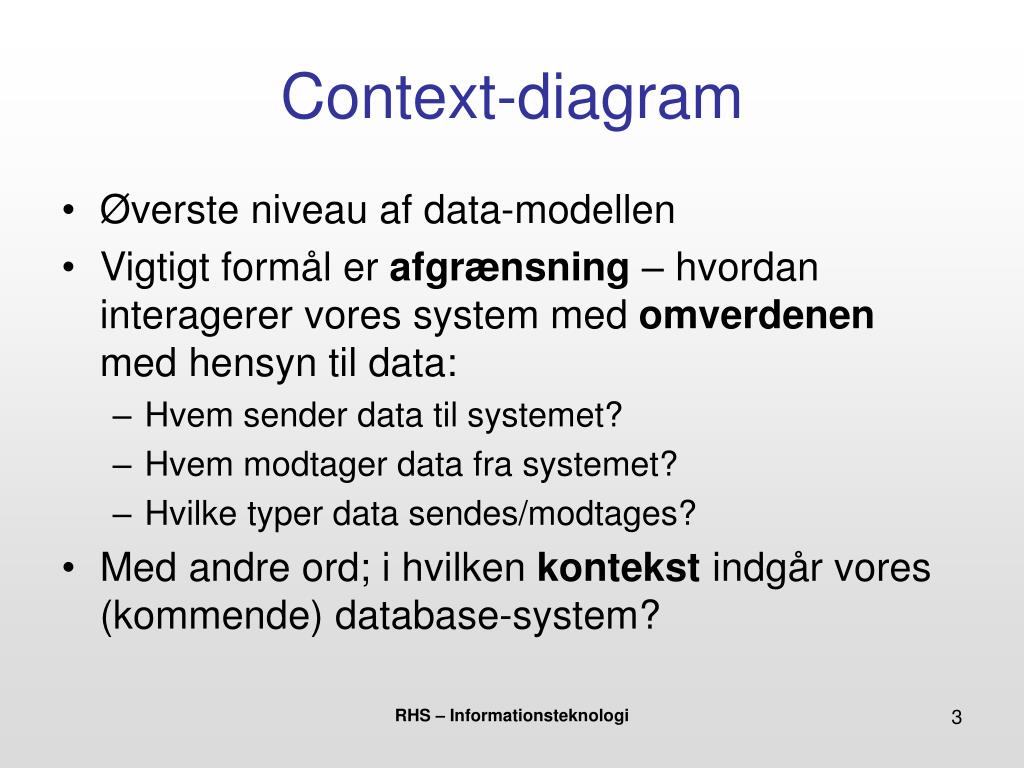

Context-diagram

  • Øverste niveau af data-modellen

  • Vigtigt formål er afgrænsning – hvordan interagerer vores system med omverdenen med hensyn til data:

    • Hvem sender data til systemet?

    • Hvem modtager data fra systemet?

    • Hvilke typer data sendes/modtages?

  • Med andre ord; i hvilken kontekst indgår vores (kommende) database-system?

RHS – Informationsteknologi


Context diagram1

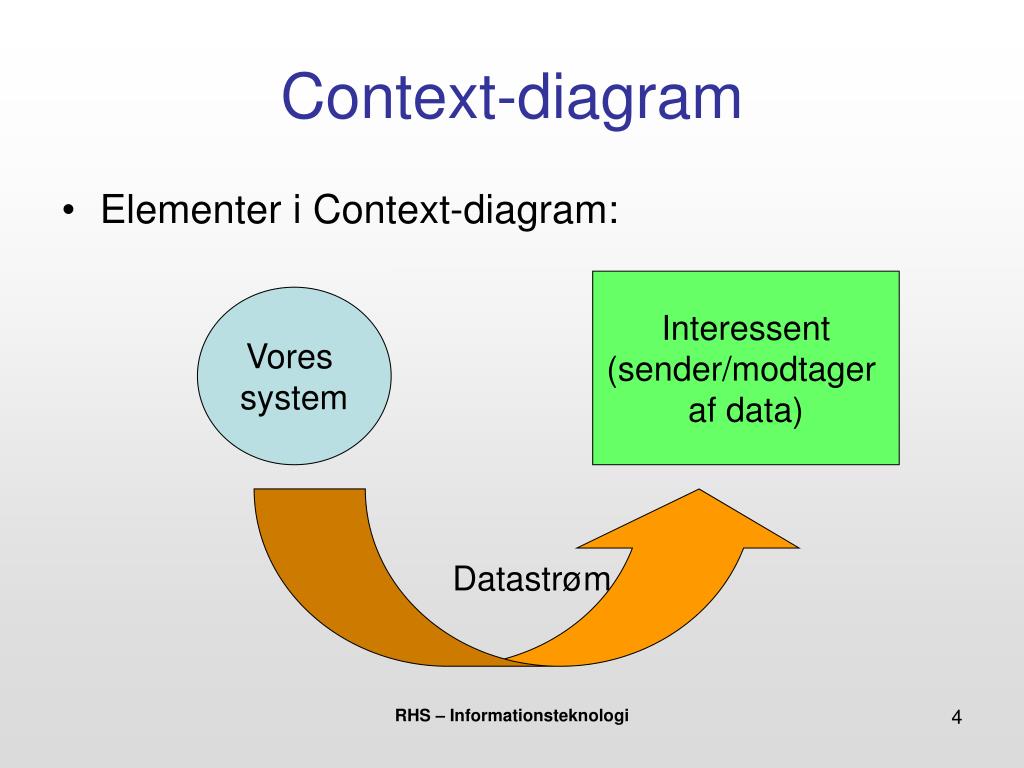

Context-diagram

  • Elementer i Context-diagram:

Interessent

(sender/modtager

af data)

Vores

system

Datastrøm

RHS – Informationsteknologi

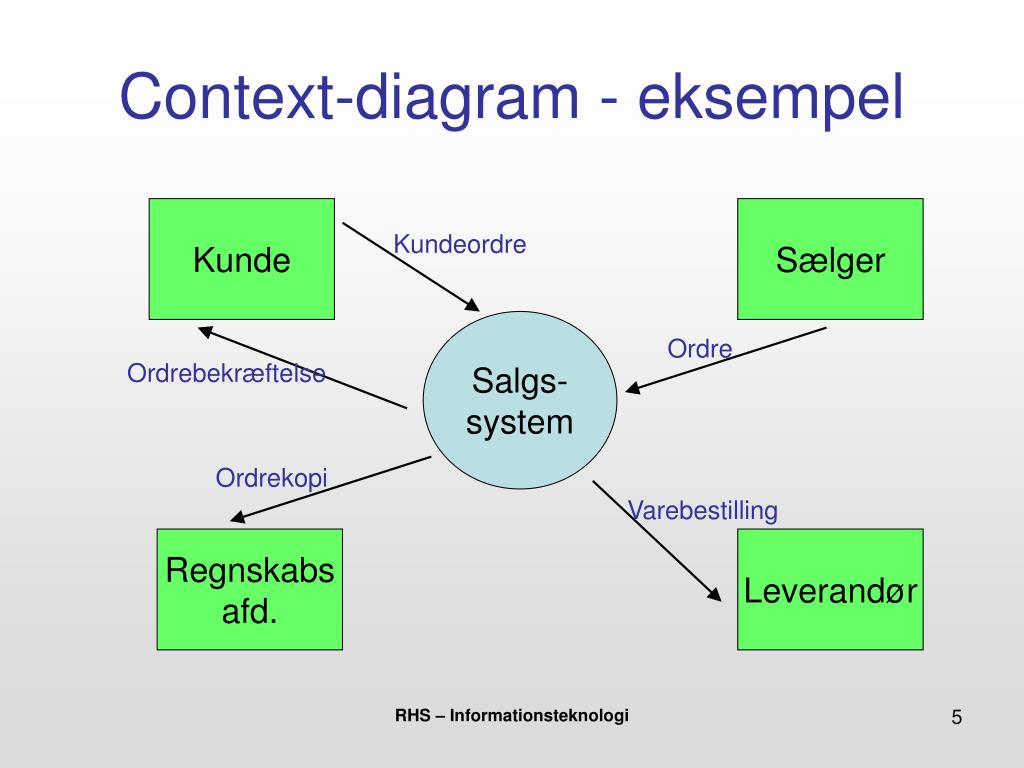

Context diagram eksempel

Kunde

Sælger

Kundeordre

Ordre

Ordrebekræftelse

Ordrekopi

Varebestilling

Regnskabs

afd.

Leverandør

Context-diagram - eksempel

Salgs-

system

RHS – Informationsteknologi


Context diagram2
Context-diagram

  • BEMÆRK: Omdrejningspunktet i et context-diagram er systemet

  • Ingen datastrømme direkte mellem interessenter

  • BEMÆRK: Context-diagram kan benyttes til at beskrive både nuværende – og kommende – systemer

  • Hold formålet for øje – i dette tilfælde er det et kommende system, vi vil beskrive

RHS – Informationsteknologi


Data flow diagram

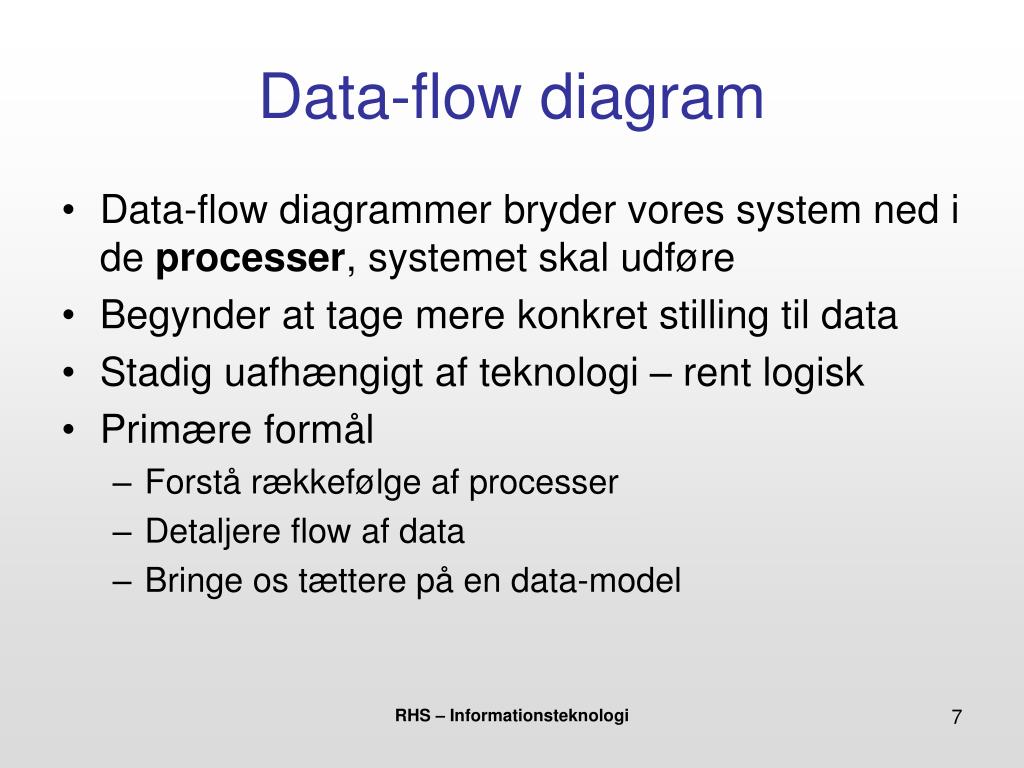

Data-flow diagram

  • Data-flow diagrammer bryder vores system ned i de processer, systemet skal udføre

  • Begynder at tage mere konkret stilling til data

  • Stadig uafhængigt af teknologi – rent logisk

  • Primære formål

    • Forstå rækkefølge af processer

    • Detaljere flow af data

    • Bringe os tættere på en data-model

RHS – Informationsteknologi


Data flow diagram1
Data-flow diagram

  • Elementer i Data-flow diagram:

Interessent

(sender/modtager

af data)

Proces

i system

Register

Datastrøm

RHS – Informationsteknologi


Data flow diagram eksempel
Data-flow diagram - eksempel

RHS – Informationsteknologi


Data flow diagram2
Data-flow diagram

  • I praksis vil ”registre” i et flow-diagram senere blive til en database, eller tabeller i en database

  • Vi tager stadig ikke stilling til detaljer i f.eks en kunde-database/tabel

  • Vi kan bryde de indgående processer ned i del-processer, hvis det er relevant

  • Flere niveauer af data-flow diagrammer

RHS – Informationsteknologi


Data flow diagram eksempel1

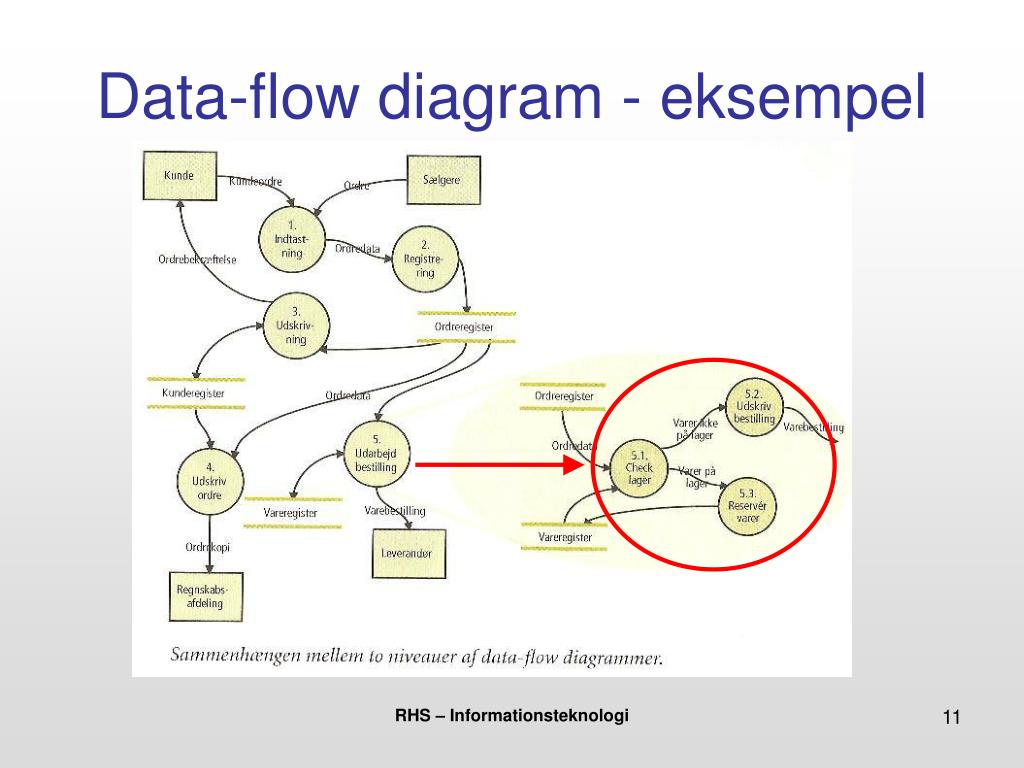

Data-flow diagram - eksempel

RHS – Informationsteknologi


Data flow diagram3
Data-flow diagram

  • BEMÆRK: Vi indfører ikke nye interessenter på data-flow niveau

  • Vi må lave så mange niveauer af diagrammer som vi har behov for

  • BEMÆRK: Et data-flow er dynamisk, dvs tiden går i et data-flow diagram – det afspejler en proces i virksomheden.

RHS – Informationsteknologi
