  1. JURUSAN TEKNIK OTOMOTIF FAKULTAS TEKNIK UNIVERSITAS NEGERI PADANG PRAKTIKUM CAD / CAM # 1 Pengenalanautocad Oleh : DwiSudarno Putra, ST

  2. FOCUS TODAY • Tentang CAD/CAM • Pra-syarat • Aplikasi AutoCAD • Pengenalan AutoCAD

  3. FOCUS TODAY • Tentang CAD/CAM    • Pra-syarat • Aplikasi AutoCAD • Pengenalan AutoCAD

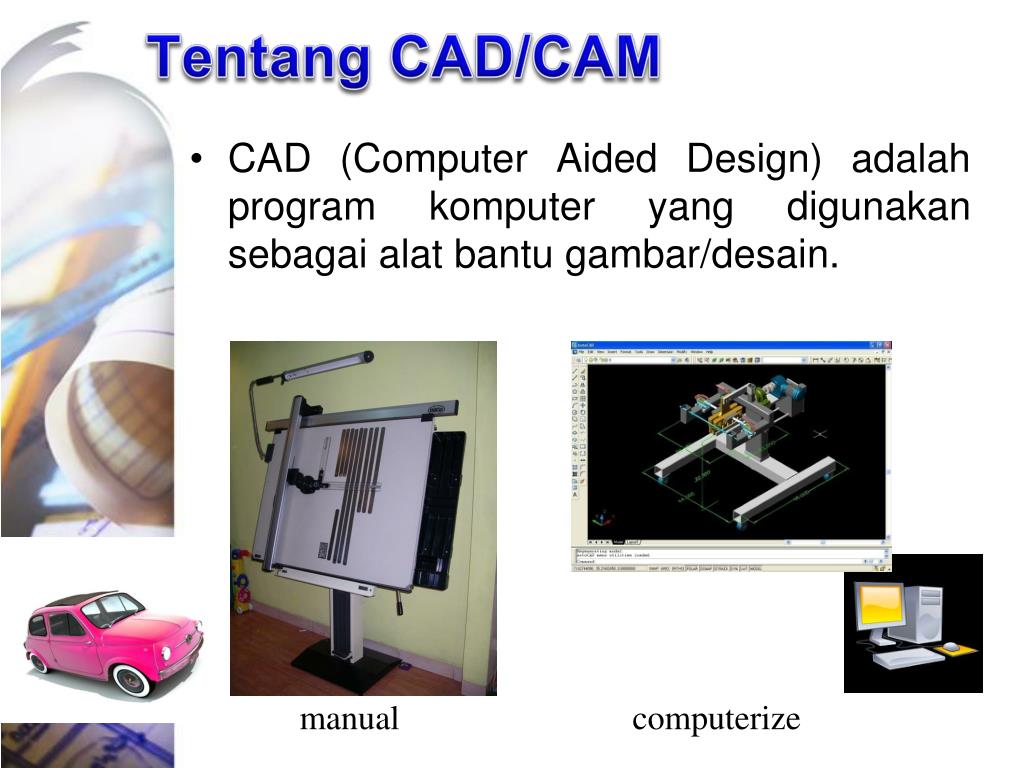

  4. Tentang CAD/CAM • CAD (Computer Aided Design) adalah program komputer yang digunakan sebagai alat bantu gambar/desain. manual computerize

  5. Tentang CAD/CAM • Fungsi CAD • Pengembangan design • Analisis design • Simulasi design • Evaluasi design • Automatisasi pembuatan konsep • Perbaikan dan modifikasi design

  6. Tentang CAD/CAM • CAM (Computer Aided Manufacturing) adalah teknologi perencanaan, pengaturan dan pengontrolan pembuatan produk dengan bantuan komputer. Mengurangi interaksi manusia (operator) dengan mesin kerja. manual computerize

  7. Tentang CAD/CAM • Cakupankeahliandalam CAM : • CAPP (Computer Aided Process Planing = persiapanpekerjaan yang dibantudengankomputer) • Pemrograman NC (Numerical Control) danpemrograman robot • Pembuataninstruksipekerjaan (peraturankerja) • Perencanaan material danpenyediaanperkakaspotongdanalat-alatpenjepit • FMS (sistemkomputeruntukpengontrolansistemproduksi yang fleksibel)

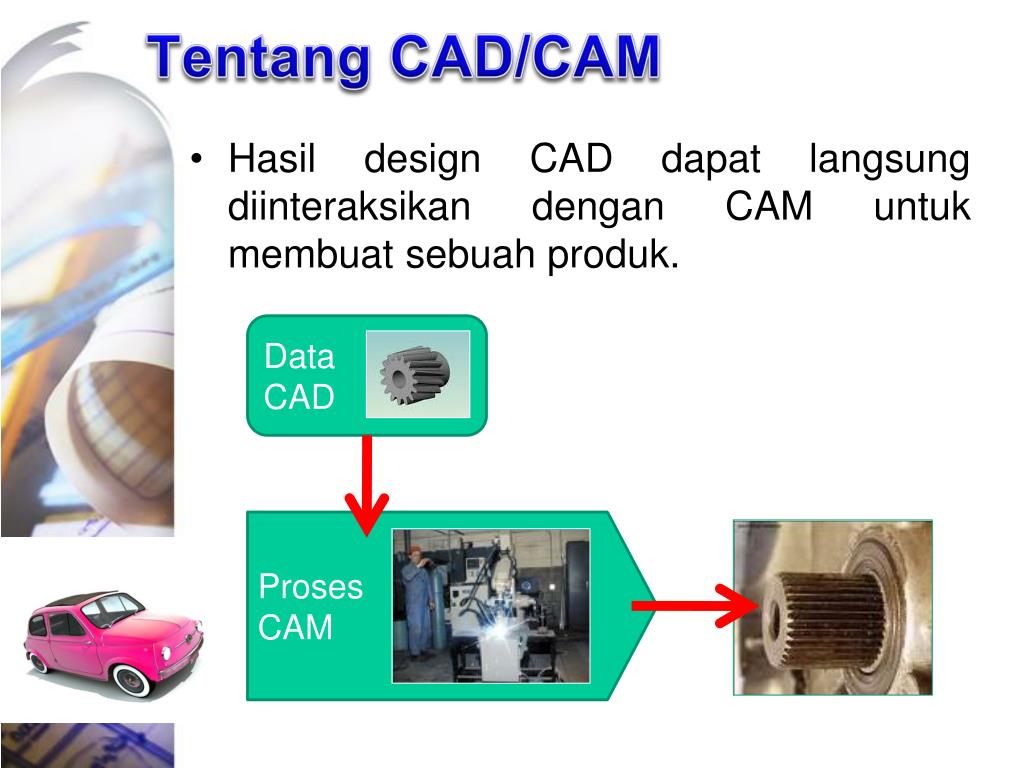

  8. Tentang CAD/CAM • Hasil design CAD dapat langsung diinteraksikan dengan CAM untuk membuat sebuah produk. Data CAD Proses CAM

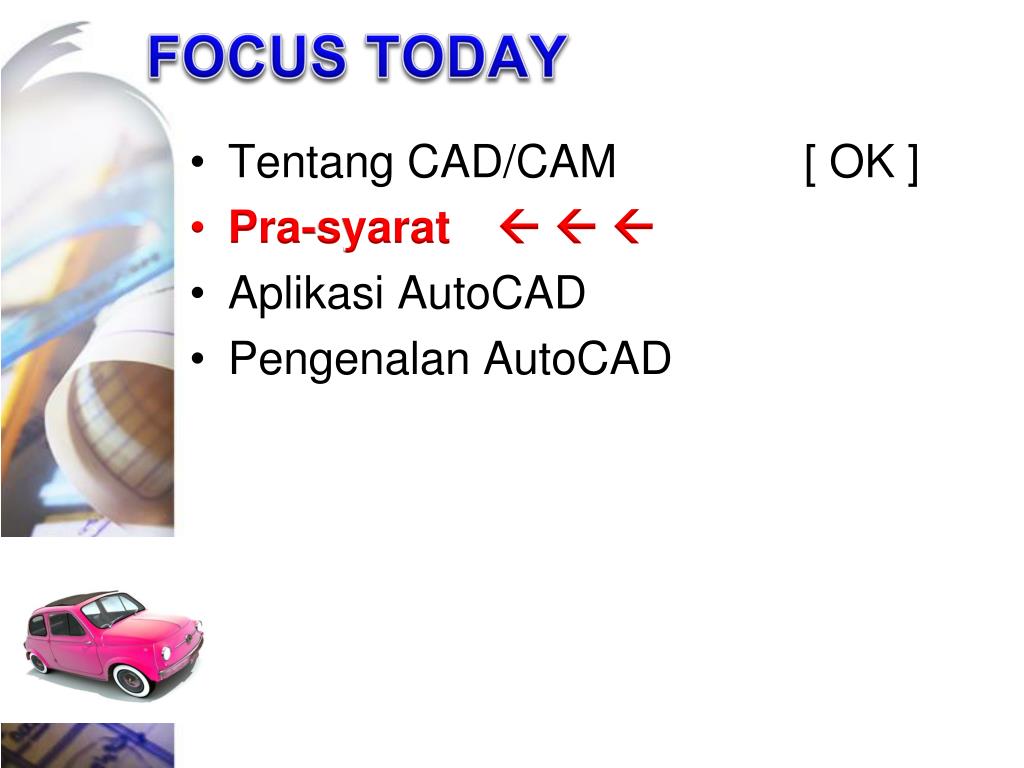

  9. FOCUS TODAY • Tentang CAD/CAM [ OK ] • Pra-syarat   • Aplikasi AutoCAD • Pengenalan AutoCAD

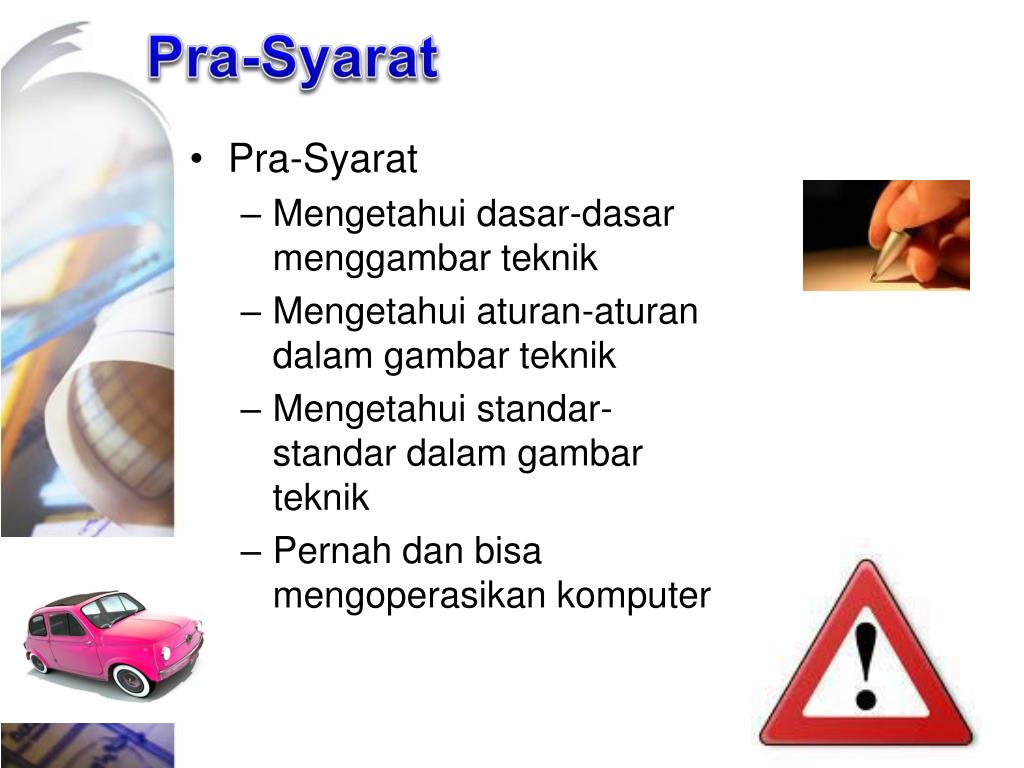

  10. Pra-Syarat • Pra-Syarat • Mengetahui dasar-dasar menggambar teknik • Mengetahui aturan-aturan dalam gambar teknik • Mengetahui standar-standar dalam gambar teknik • Pernah dan bisa mengoperasikan komputer

  11. FOCUS TODAY • Tentang CAD/CAM [ OK ] • Pra-syarat [ OK ] • Aplikasi AutoCAD    • Pengenalan AutoCAD

  12. Aplikasi AutoCAD • AutoCAD adalah perangkat lunak komputer CAD untuk menggambar 2 dimensi dan 3 dimensi yang dikembangkan oleh Autodesk • Web resmi  http://usa.autodesk.com/

  13. Aplikasi AutoCAD • Sejarah AutoCAD AutoCAD telah mengalami banyak perkembangan. Sejak versi 1.0 nya, tercatat sudah terelease sebanyak 22 versi.

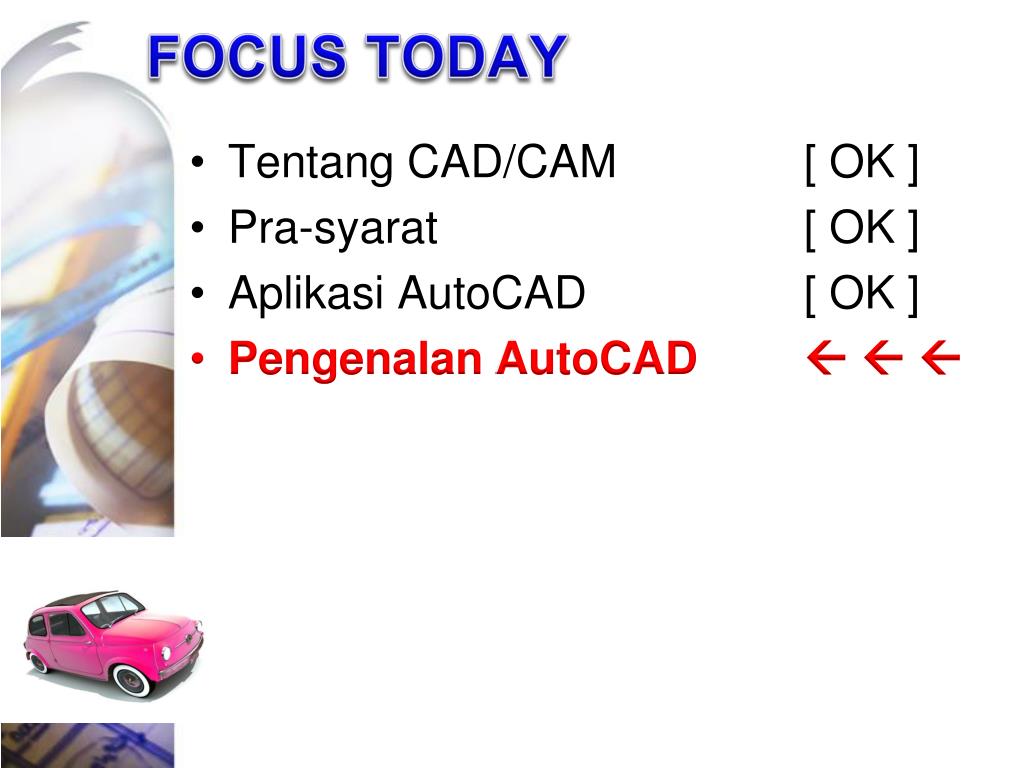

  14. FOCUS TODAY • Tentang CAD/CAM [ OK ] • Pra-syarat [ OK ] • Aplikasi AutoCAD [ OK ] • Pengenalan AutoCAD   

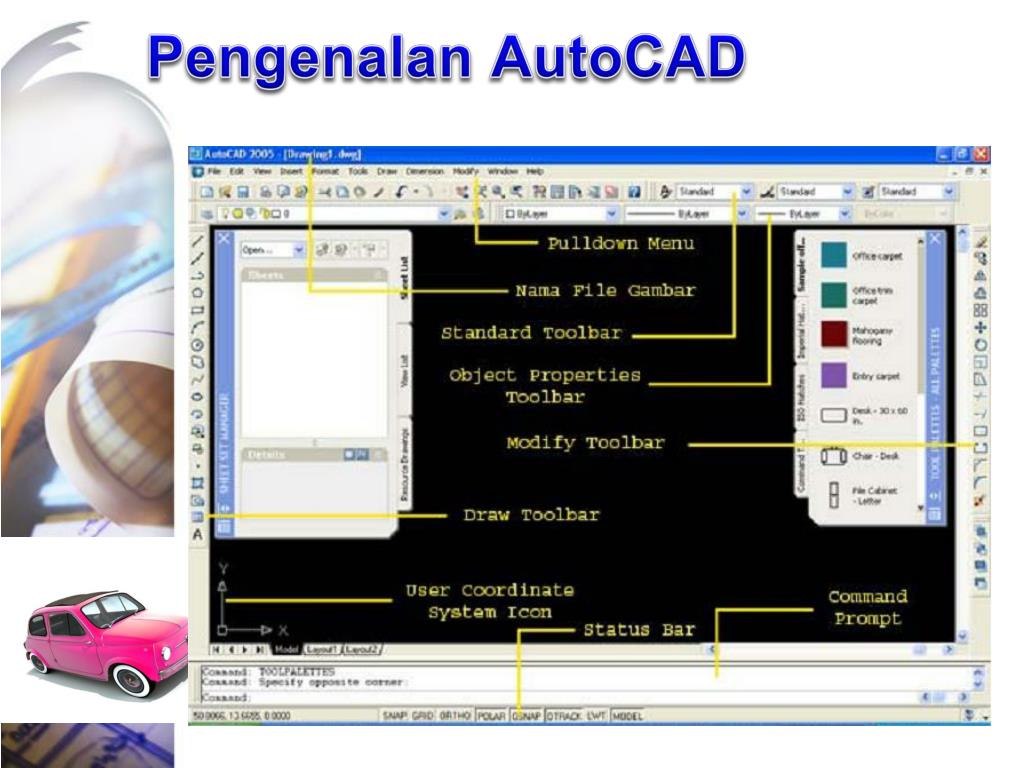

  15. Pengenalan AutoCAD

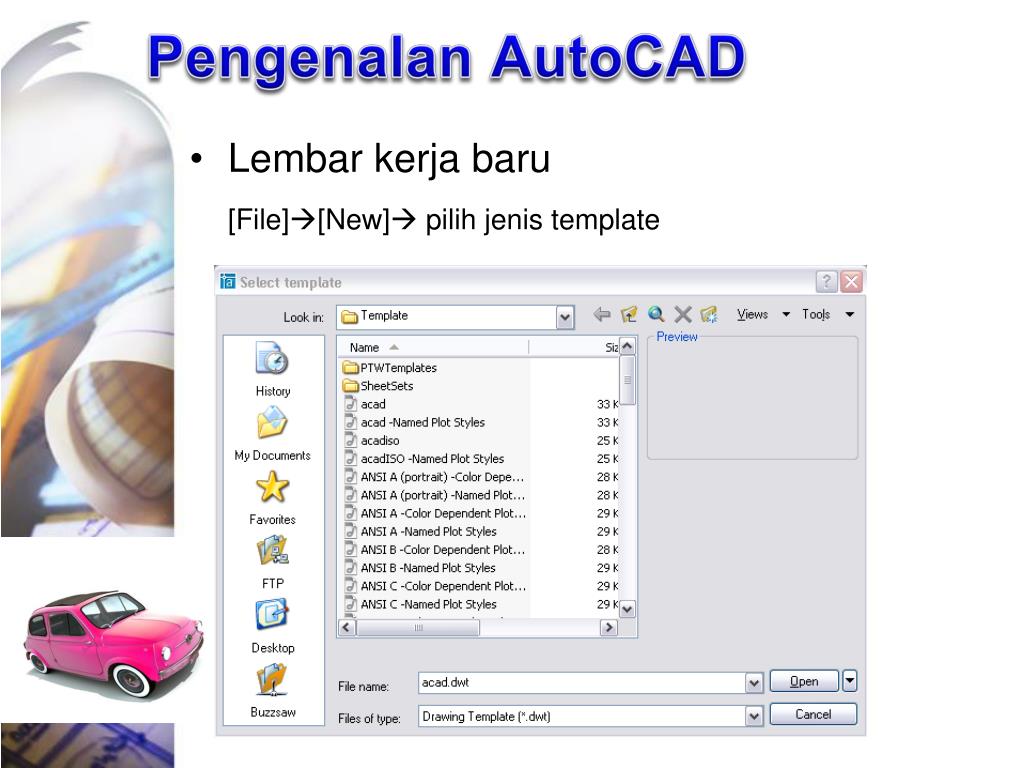

  16. Pengenalan AutoCAD • Lembar kerja baru [File][New] pilih jenis template

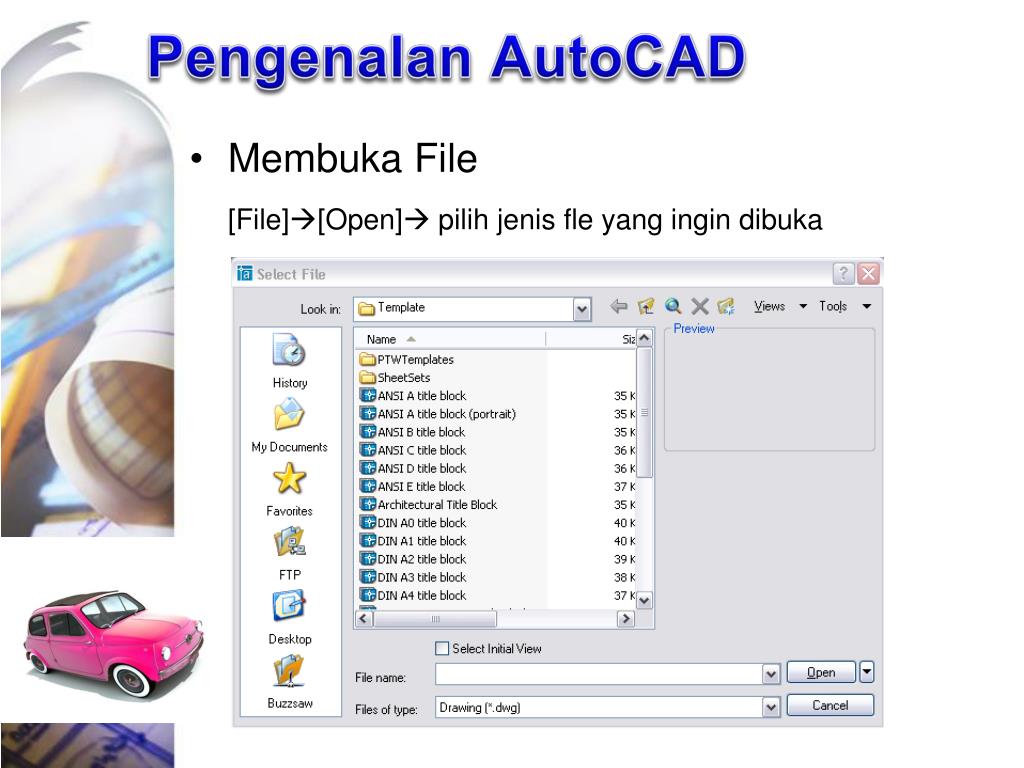

  17. Pengenalan AutoCAD • Membuka File [File][Open] pilih jenis fle yang ingin dibuka

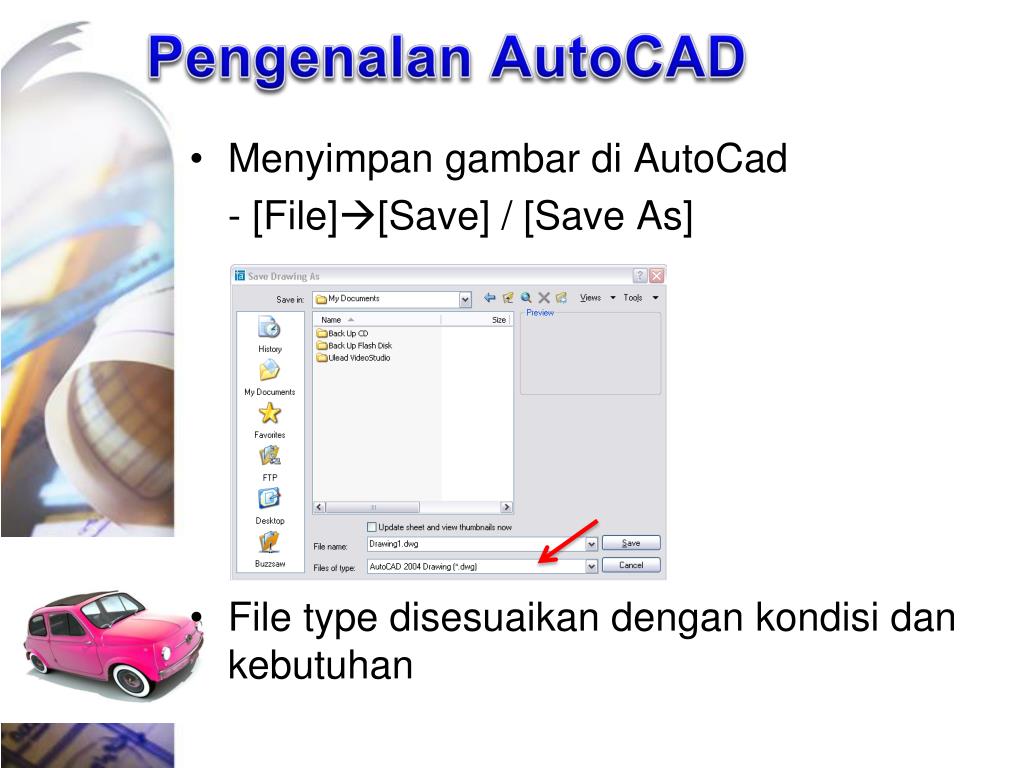

  18. Pengenalan AutoCAD • Menyimpan gambar di AutoCad - [File][Save] / [Save As] • File type disesuaikan dengan kondisi dan kebutuhan

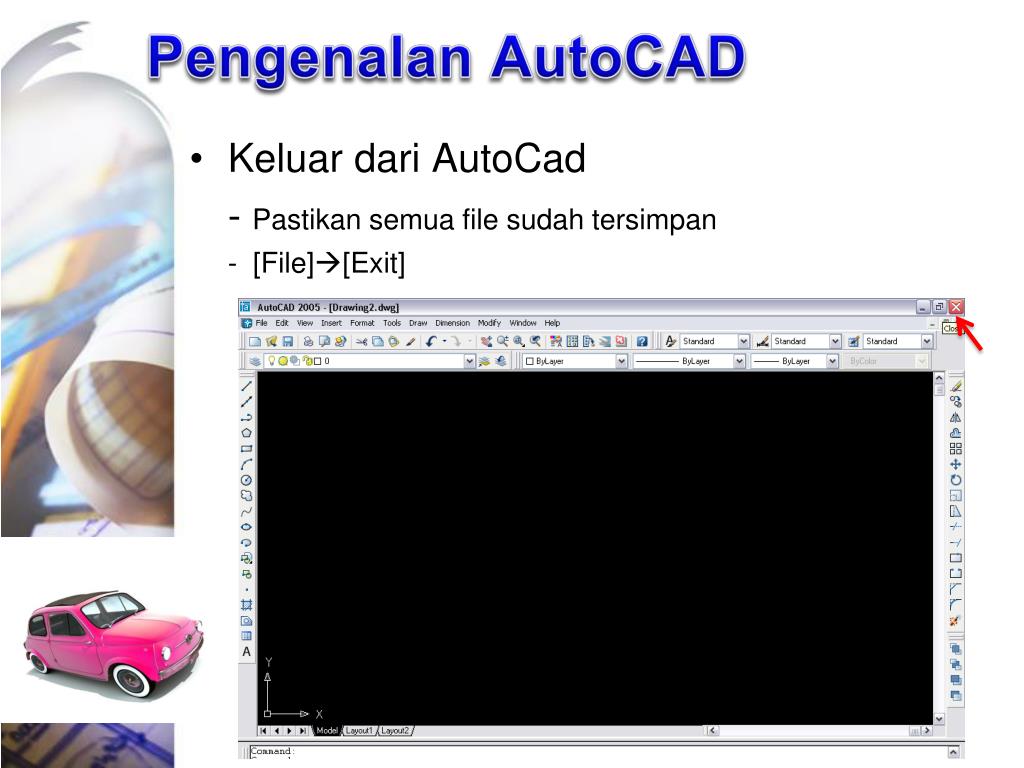

  19. Pengenalan AutoCAD • Keluar dari AutoCad - Pastikan semua file sudah tersimpan - [File][Exit]

  20. Pengenalan AutoCAD • Persiapan (Limit, Zoom dan Grid) • Limit  batasan gambar - Disesuaikan dengan ukuran kertas gambar - Misal untuk kertas A0 Comand : LIMITS [enter] Specify lower left corner or [ON/OFF] <0.0000,0.0000>: 0,0 Specify upper right corner <12.0000,9.0000>: 841,594

  21. Pengenalan AutoCAD • Persiapan (Limit, Zoom dan Grid) • Zoom  Tampilan obyek dengan berbagai kondisi Comand : ZOOM [enter] atau Z [enter] Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>:

  22. Pengenalan AutoCAD • Persiapan (Limit, Zoom dan Grid) • Grid  Titik – titik bantu Comand : GRID [enter] atau dengan tombol [F7] Specify grid spacing(X) or [ON/OFF/Snap/Aspect] <0.5000>: [Tools][Drafting settings..]

  23. Pengenalan AutoCAD • Menentukan Unit [Format][Units…]

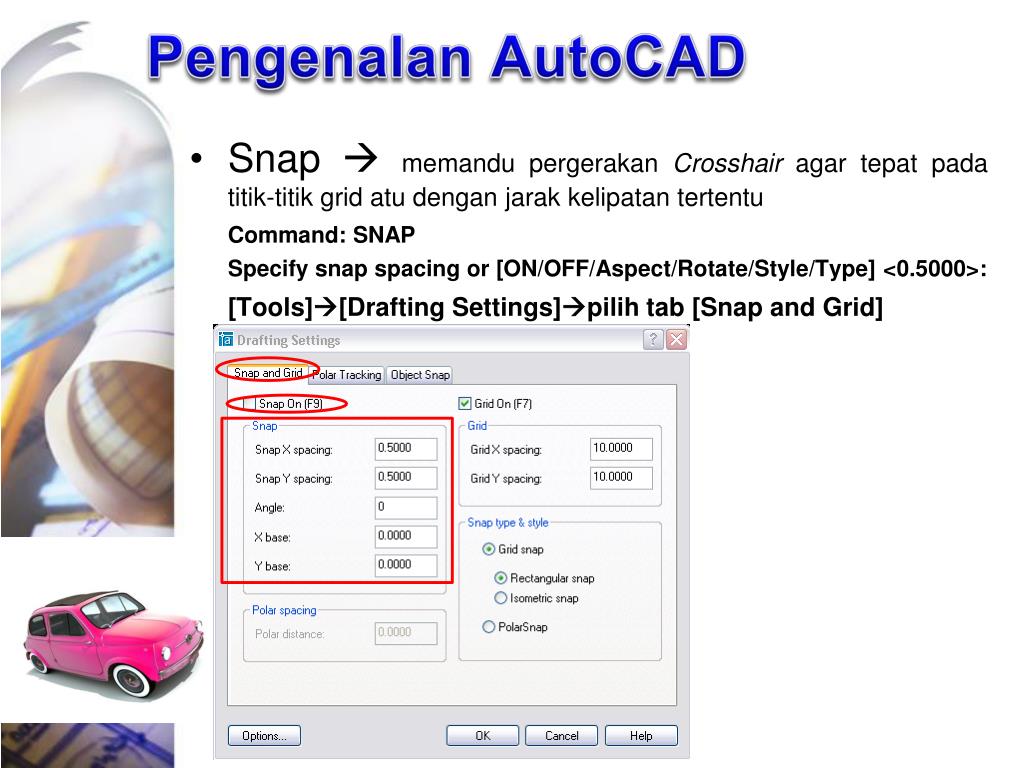

  24. Pengenalan AutoCAD • Snap  memandu pergerakan Crosshair agar tepat pada titik-titik grid atu dengan jarak kelipatan tertentu Command: SNAP Specify snap spacing or [ON/OFF/Aspect/Rotate/Style/Type] <0.5000>: [Tools][Drafting Settings]pilih tab [Snap and Grid]

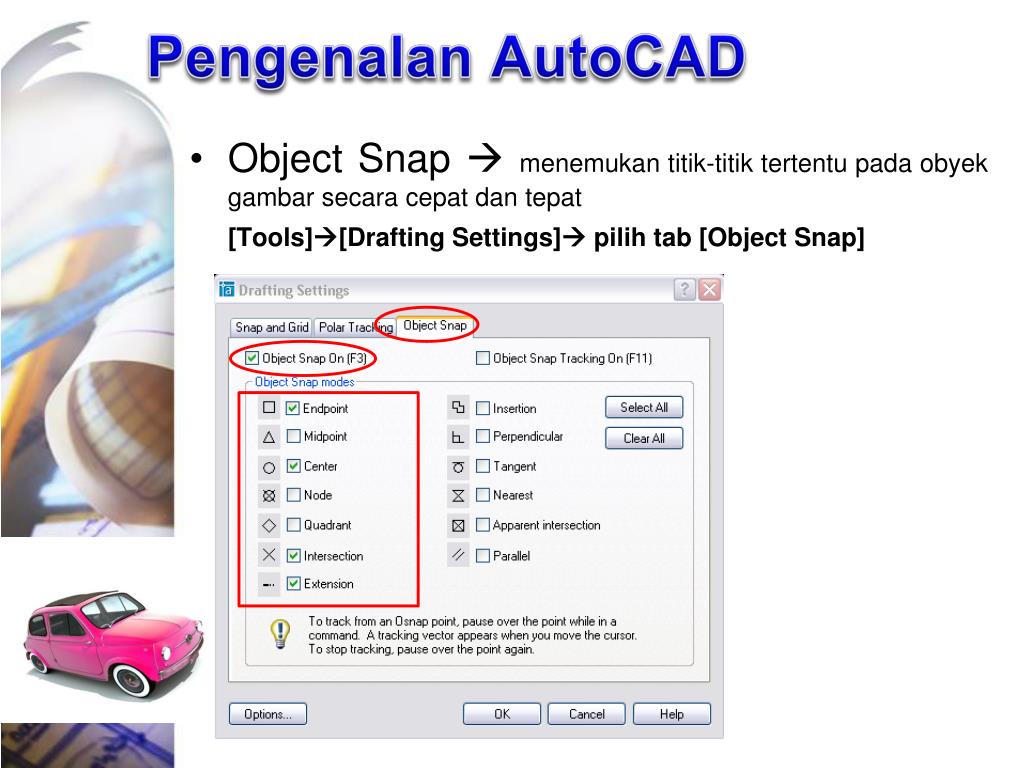

  25. Pengenalan AutoCAD • Object Snap  menemukan titik-titik tertentu pada obyek gambar secara cepat dan tepat [Tools][Drafting Settings] pilih tab [Object Snap]

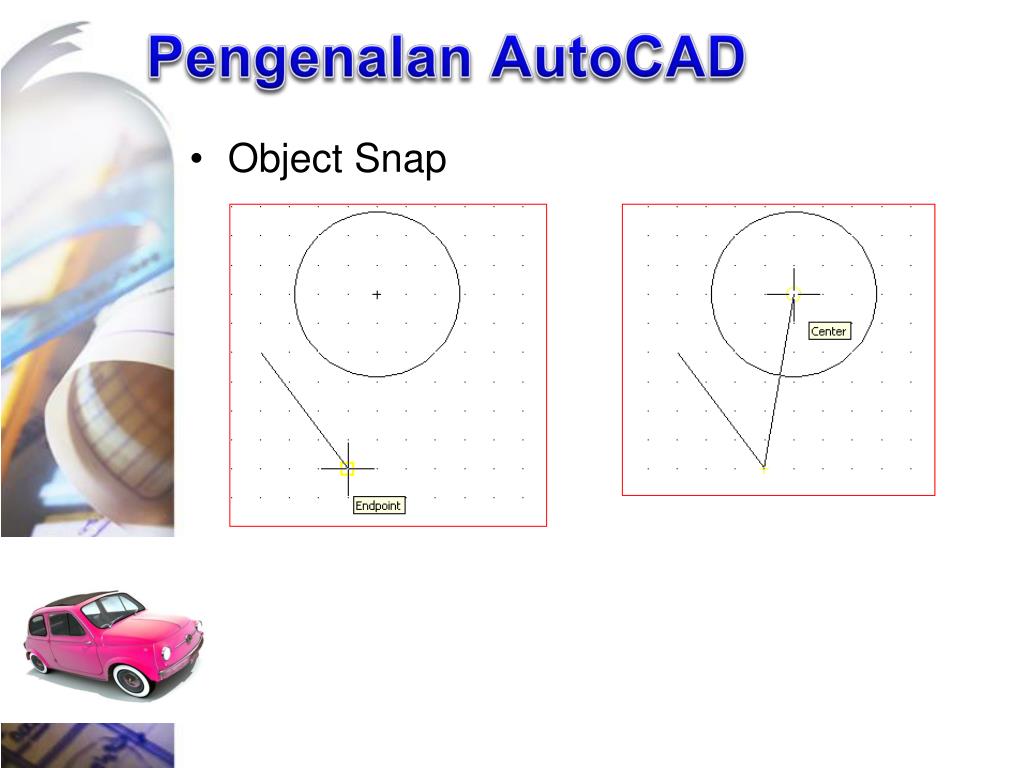

  26. Pengenalan AutoCAD • Object Snap

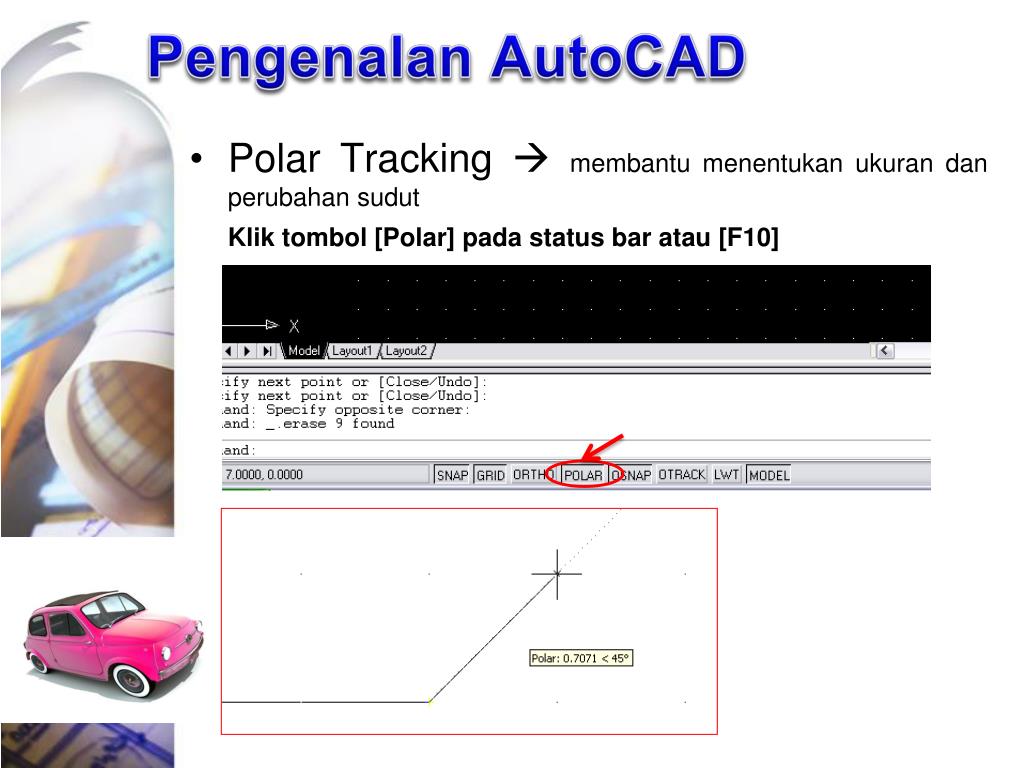

  27. Pengenalan AutoCAD • Polar Tracking  membantu menentukan ukuran dan perubahan sudut Klik tombol [Polar] pada status bar atau [F10]

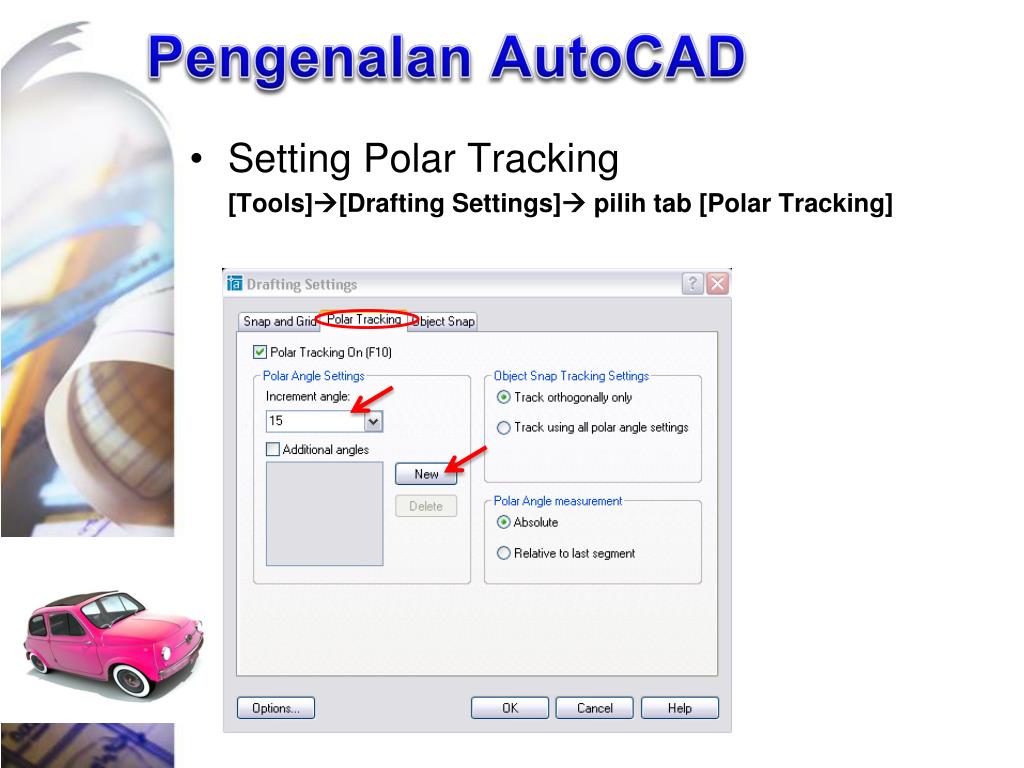

  28. Pengenalan AutoCAD • Setting Polar Tracking [Tools][Drafting Settings] pilih tab [Polar Tracking]

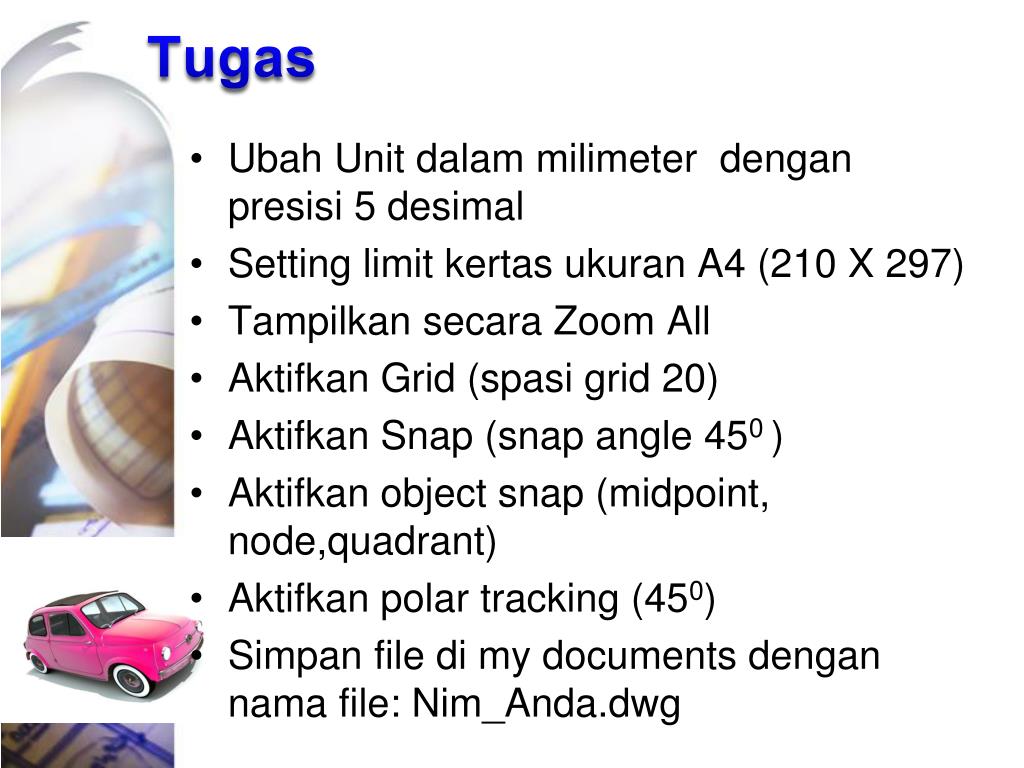

  29. Tugas Ubah Unit dalam milimeter dengan presisi 5 desimal Setting limit kertas ukuran A4 (210 X 297) Tampilkan secara Zoom All Aktifkan Grid (spasi grid 20) Aktifkan Snap (snap angle 450 ) Aktifkan object snap (midpoint, node,quadrant) Aktifkan polar tracking (450) Simpan file di my documents dengan nama file: Nim_Anda.dwg

  30. “ Rajinlah berlatih ”
