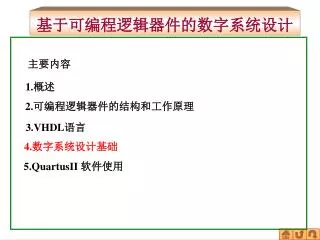

  1. 基于可编程逻辑器件的数字系统设计 主要内容 1.概述 2.可编程逻辑器件的结构和工作原理 3.VHDL语言 4.数字系统设计基础 5.QuartusII 软件使用

  2. 基于可编程逻辑器件的数字系统设计 在过去的40年中，数字电路发生了巨大的变化 60年代，数字电路用分立元件构成，如晶体管和电阻 70年代，出现集成电路，进入微电子时代 小规模集成电路SSI 中规模集成电路MSI 大规模集成电路LSI 超大规模集成电路VLSI 巨大规模集成电路GLSI

  3. 基于可编程逻辑器件的数字系统设计 30年前，Intel公司总裁Moore提出了著名的Moore Law：每经过1.5~2年，集成电路的集成度提高1倍。 今天，单片集成电路中可以集成几亿只晶体管。

  4. 基于可编程逻辑器件的数字系统设计

  5. 基于可编程逻辑器件的数字系统设计

  6. 基于可编程逻辑器件的数字系统设计

  7. 基于可编程逻辑器件的数字系统设计

  8. 基于可编程逻辑器件的数字系统设计

  9. 可编程逻辑器件概述 一、数字系统设计方法 1.采用标准集成电路设计 电路体积大、重量大、功耗大、可靠性低 2.采用可编程阵列逻辑器件设计 3.采用专用集成电路（简称ASIC）设计

  10. PROM（可编程只读存储器，70年代） PLA（可编程逻辑阵列，70年代中） 简单PLD PAL（可编程阵列逻辑，70年代末） GAL（通用阵列逻辑，80年代中） PLD 复杂可编程逻辑器件CPLD 现场可编程门阵列FPGA 可编程逻辑器件概述 二、可编程逻辑器件的分类

  11. 互补 输入 和 项 乘积项 输入 信号 输出 函数 输 入 电 路 与 门 阵 列 或 门 阵 列 输 出 电 路 反馈输入信号 可编程逻辑器件概述 三、可编程逻辑器件的基本结构 由“与门阵列”和“或门阵列”加上输入输出电路构成 任何组合函数都可表示为与—或表达式： 用两级与—或电路实现

  12. A 输入变量 输入变量 16×1 RAM (LUT) B F C D 可编程逻辑器件概述 查找表结构器件 查找表（Look Up Table）实际上是用静态存储器 （SRAM）构成函数发生器。 可一实现任意4变量的组合电路

  13. A 1 A A A A ≥1 ＆ B B F F C C D D ≥1 ＆ F1 F2 × × A B C D A B C D 可编程逻辑器件概述 四、PLD的逻辑符号表示方法 1. 输入缓冲器表示方法 2. 与门和或门的表示方法 × 编程连接 固定连接 F2=B+C+D F1=A•B•C

  14. 与阵列 或阵列 A 1 1 B C 1 & & & & & & & & Y0 ≥1 Y1 ≥1 Y2 ≥1 简单可编程逻辑器件 一、可编程只读存储器PROM 特点：与阵列固定、或阵列可编程 与阵列最小项 或阵列最小项的和项

  15. A 1 1 B ABC C 1 ABC ABC & & & & & & & & Y0 ≥1 Y1 ≥1 Y2 ≥1 可编程逻辑器件PLD 例：用PROM实现以下逻辑函数： 解： 对于大多数逻辑函数而言，并不需要使用全部最小项，造成浪费 ABC

  16. 简单可编程逻辑器件 （1）由此可写出输出逻辑函数的最小项表达式为： F1＝m（4,8,9,12,13,14） F2＝m（0,5,10,15） F3＝m（1,2,3,6,7,11） （2）把A1A0和B1B0作为PROM的输入信号，F1、F2和F3为或阵列的输出，下图是用PROM实现比较器的阵列图。

  17. 简单可编程逻辑器件 （3）选用PROM的容量16×3位可满足要求。 0 . . . 16 可见，以PROM实现简单的组合逻辑电路函数是很方便的。 一般PROM输入地址线较多，容量也较大，又因为PROM的与阵列固定，必须进行全译码，产生全部的最小项。使得PROM芯片的利用率不高，功耗增加。

  18. A 1 B 1 C 1 & & & & & Y0 ≥1 Y1 ≥1 Y2 ≥1 简单可编程逻辑器件 二、可编程逻辑阵列PLA（Programmable Logic Array） 特点：与阵列、或阵列均可编程

  19. A 1 B 1 ABC C 1 ABC ABC & & & & & ABC Y0 ≥1 Y1 ≥1 Y2 ≥1 简单可编程逻辑器件 例：用PLA实现逻辑函数 ABC

  20. B C A 1 1 1 & ≥1 Y & & & 简单可编程逻辑器件 可编程阵列逻辑PAL（Programmable Array Logic） PAL的与阵列可编程，或阵列是固定的。

  21. & ≥1 Y & & & 简单可编程逻辑器件 4种常见的PLD输出电路结构 （1）专用输出基本门阵列结构 或门高电平有效PAL器件（H型） 或非门低电平有效PAL器件（L型） 互补器件互补输出PAL器件（C型）

  22. & I/O & ≥1 EN & & 1 简单可编程逻辑器件 （2）带反馈的可编程I／O结构 输出端为一个可编程控制的三态缓冲器 当EN为0时，三态缓冲器输出为高阻态，对应的I／O引脚作为输入使用； 当EN为1时，三态缓冲器处于工作状态，对应的I／O引脚作为输出使用。 输出端经过一个互补输出的缓冲器反馈到与逻辑阵列上。

  23. & & ≥1 I/O EN & =1 & F(A,B,C) F(A,B,C) 简单可编程逻辑器件 （3）带异或门的输入输出结构 m2 m3 m7 =1

  24. CLK OE & ≥1 Y & EN 1D & C1 & 1 简单可编程逻辑器件 （4）寄存器型输出结构 适合于实现计数器、移位寄存器等时序逻辑电路

  25. 简单可编程逻辑器件 例：设计一个模可变的同步递增计数器。当控制信号X=0时为三进制计数，当X=1时为四进制计数。 X——控制输入端 Z1——三进制进位输出端 Z2——四进制进位输出端 经设计得：

  26. Q1 Q1   X X   Q0 Q0           Z2 Z1 D0 D1 D D Q Q C C Q1 Q0 CP 与阵列 或阵列 PLA应用举例       

  27. 简单可编程逻辑器件  SPLD的阵列容量较小，不适合于实现规模较大的设计对象。  SPLD片内触发器资源不足。不能适用于规模较大的时序电路。  SPLD输入、输出控制不够完善，限制了芯片硬件资源的利用率和它与外部电路连接的灵活性。  SPLD编程下载必须将芯片插入专用设备，使得编程不够方便，设计人员 企盼提供一种更加直捷、不必拔插待编程芯片就可下载的编程技术。 SPLD存在问题

  28. 复杂可编程逻辑器件 C P L D 的 结 构 和 工 作 原 理

  29. 复杂可编程逻辑器件 逻辑单元结构原理图

  30. 嵌入式阵列块 逻辑阵列块 IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC IOC I/O单元 FastTrack IOC IOC IOC IOC IOC IOC IOC IOC EAB EAB 复杂可编程逻辑器件 现场可编程门阵列FPGA结构（FLEX10K） 每个LAB由8个逻辑单元（LE）构成

  31. 复杂可编程逻辑器件 逻辑单元（LE）构成

  32. FPGA — 现场可编程门阵列FPGA的特点  SRAM结构：可以无限次编程，但它属于易失性元件，每次使用要进行配载；  内部连线结构： EDPLD的信号汇总于编程内连矩阵，然后分配到各个宏单元，因此信号通路固定，系统速度可以预测。 FPGA的内连线是分布在CLB周围，而且编程的种类和编程点很多，使得布线相当灵活，因此在系统速度方面低于EDPLD的速度。

  33. FPGA — 现场可编程门阵列FPGA的特点  芯片逻辑利用率：由于FPGA的CLB规模小，可分为两个独立的电路，又有丰富的连线，所以系统综合时可进行充分的优化，以达到逻辑最高的利用。  芯片功耗：高密度可编程逻辑器件HDPLD的功耗一般在0.5W～2.5W之间，而FPGA芯片功耗0.25mW～5mW，静态时几乎没有功耗，所以称FPGA为零功耗器件。

  34. isp器件有一个专门引脚 ispEN和4个复用引脚SDI、SDO、SCLK和MODE。 当ispEN=高电平时，器件处于正常工作模式；当ispEN=低电平时，器件所有I/O端的三态缓冲电路均处于高阻状态，割断了芯片内部电路与外电路的联系，从而可对器件编程。 可编程逻辑器件的编程技术 一、在系统编程技术（In System Programmable） isp技术用编程器直接在用户的目标系统或印制板上对PLD芯片下载。 具有isp性能的器件是E2CMOS工艺制造，其编程信息存储于E2PROM内，可以随时进行电编程和电擦除，且掉电时其编程信息不会丢失。

  35. 可编程逻辑器件的开发过程 可编程逻辑器件设计电路过程如下图所示 设计人员完成 电 路 设 计 设 计 输 入 编 译 综 合 仿 真 编 程 下 载 器时 件序 功检 能查

  36. 可编程逻辑器件编程技术 二、icr编程技术 具有icr功能的器件采用了SRAM制造工艺，由SRAM存储编程数据。 事先把编程数据存放于外接PROM、EPROM或E2PROM内，上电后由PLD器件本身控制ROM把数据装入片内，这称为主动型重构方式。

  37. Altera公司生产的高密度、高性能CMOS可编程逻辑器件之一Altera公司生产的高密度、高性能CMOS可编程逻辑器件之一 TMS、TDI、TDO 和TCK是在系统编 程引脚 它有4个直接 输入（INPUT） 一、在系统编程芯片EPM7128S的基本结构 64个I/O 引脚

  38. 厂商 软件系统名称 适用器件系列 输入方式 AMD Lattice synario MACHGAL、ispLSI、PLSI等 原理图、ABEL、VHDL文本等 Lattice EXPERT IspLSI、PLSI等 原理图、VHDL文本等 ALTERA MAX、FLEX等 原理图、波形图、VHDL、AHDL文本等 MAX+PLUSⅡ XILINX XC各系列等 原理图、VHDL文本等 FOUNDATION ACTEL ACTEL Designer SX和MX等 原理图、VHDL等 AMD Microsim MACH等 原理图等 ALTERA Quartus MAX、FLEX、APEX等 原理图、波形图、VHDL、Verilog AHDL文本等 XILINX ALLIANCE XILINX各种 CPLD、FPGA 图形、VHDL等多种HDL文本 可编程逻辑器件的开发过程
