Presentation Transcript


5885777

实习四 读倾斜岩层地质图并作剖面图


5885777

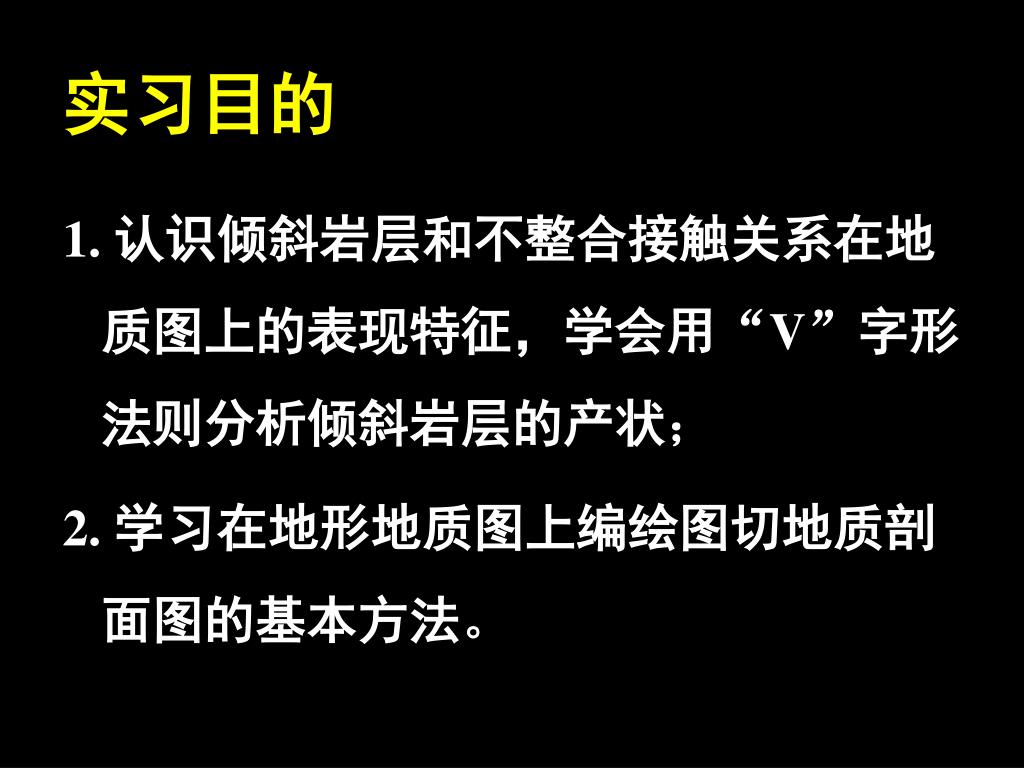

实习目的

1. 认识倾斜岩层和不整合接触关系在地质图上的表现特征,学会用“V”字形法则分析倾斜岩层的产状;

2. 学习在地形地质图上编绘图切地质剖面图的基本方法。


5885777

一、倾斜岩层与水平岩层在地质图  上的表现

(1)如果岩层出露线与地形等高线平行,则岩层为水平岩层;

(2)如果岩层出露线与地形等高线不平行,则岩层为倾斜岩层。

在岩层倾斜的情况下,有可能根据“V”字形法则大致判断岩层倾向。


5885777

该图区既发育水平岩层,也发育倾斜岩层


5885777

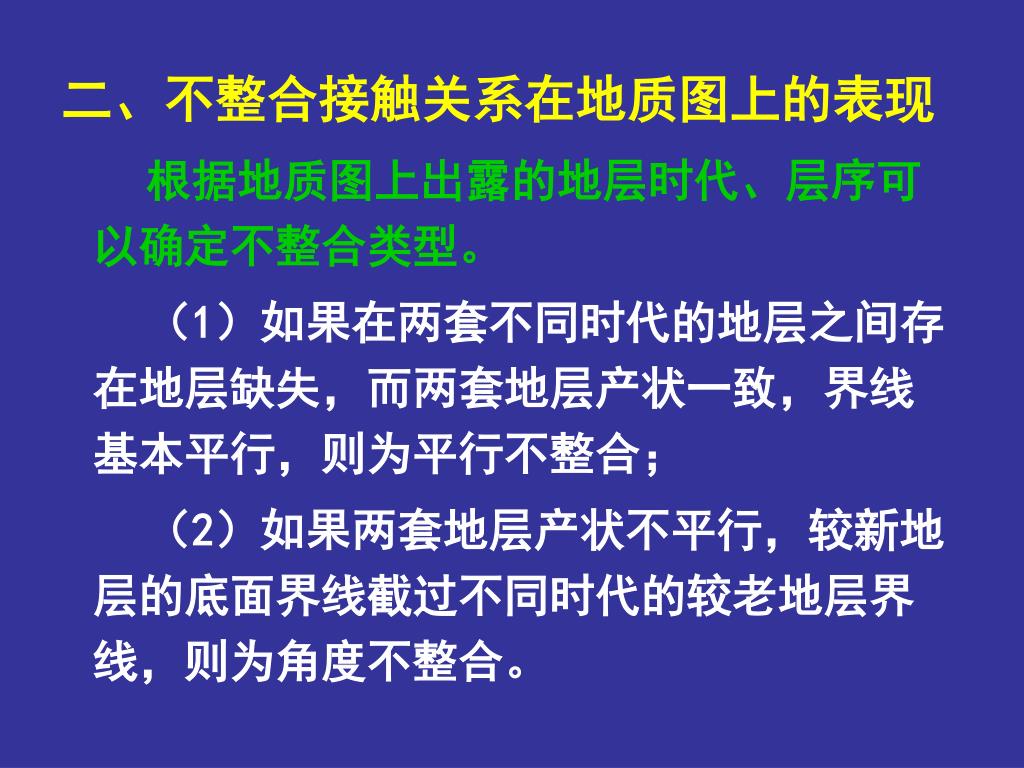

二、不整合接触关系在地质图上的表现

根据地质图上出露的地层时代、层序可以确定不整合类型。

(1)如果在两套不同时代的地层之间存在地层缺失,而两套地层产状一致,界线基本平行,则为平行不整合;

  (2)如果两套地层产状不平行,较新地层的底面界线截过不同时代的较老地层界线,则为角度不整合。


5885777

该图区既发育平行不整合,也发育角度不整合


5885777

三、在倾斜岩层地质图上编制剖面图

1. 选择剖面线

两个原则:①尽可能垂直图区主要构造线;②尽可能多地切过图区主要地层


5885777

2. 绘地形剖面线

①确定剖面基线,基线海拔一般比剖面切过的最低点再低3~4个间距,然后以基线海拔为起点,在基线两端建立海拔柱,形成“基线-海拔柱”投影系;

②把剖面线与所有地形等高线的交点投影到“基线-海拔柱”投影系中,用圆滑的曲线连接各投影点,得地形线


5885777

3. 投影地质界线

把剖面线与所有地质界线的交点投影到地形线上,并按各点附近的地层倾向和倾角绘出分层界线。

如果剖面线与地层走向斜交,则应按照剖面方向的视倾角绘地层界线

真倾角与视倾角的换算可以用“真、视倾角换算表”(56页)或利用极射赤平投影完成

注意平行不整合和角度不整合画法


5885777

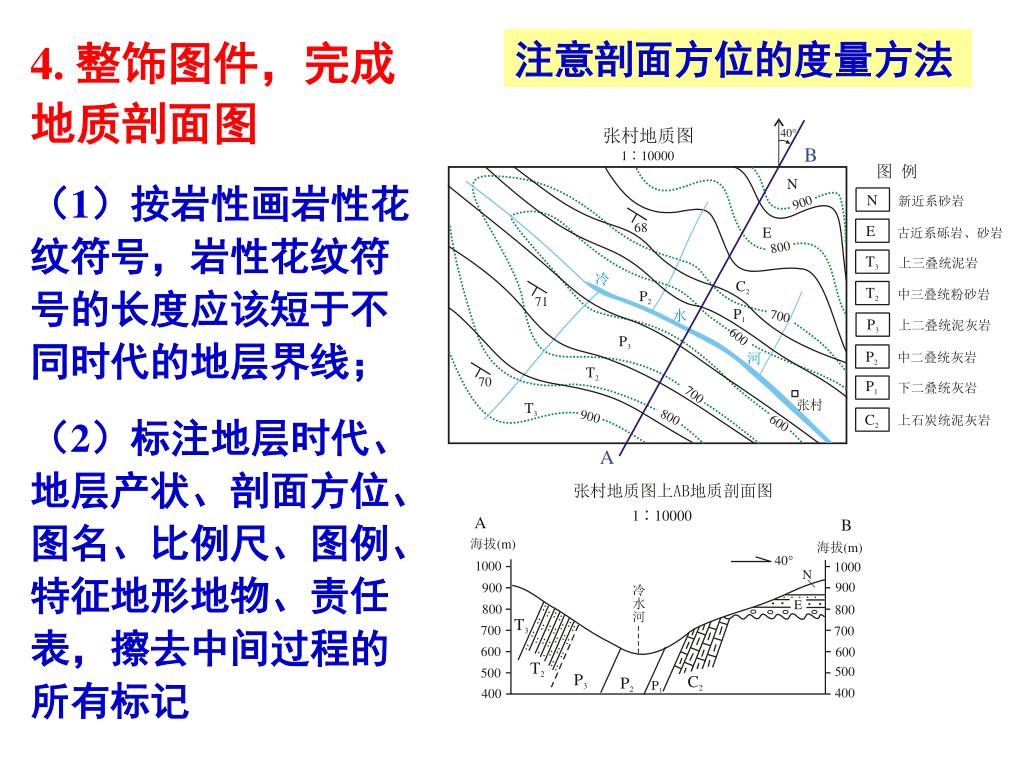

4. 整饰图件,完成地质剖面图

(1)按岩性画岩性花纹符号,岩性花纹符号的长度应该短于不同时代的地层界线;

(2)标注地层时代、地层产状、剖面方位、图名、比例尺、图例、特征地形地物、责任表,擦去中间过程的所有标记

注意剖面方位的度量方法


5885777

责任表

岩性花纹符号的倾斜程度按岩层的视倾角画,但产状标注真倾角

地层产状有两种标注方法

地层时代尽可能标在该套地层下方居中位置


5885777

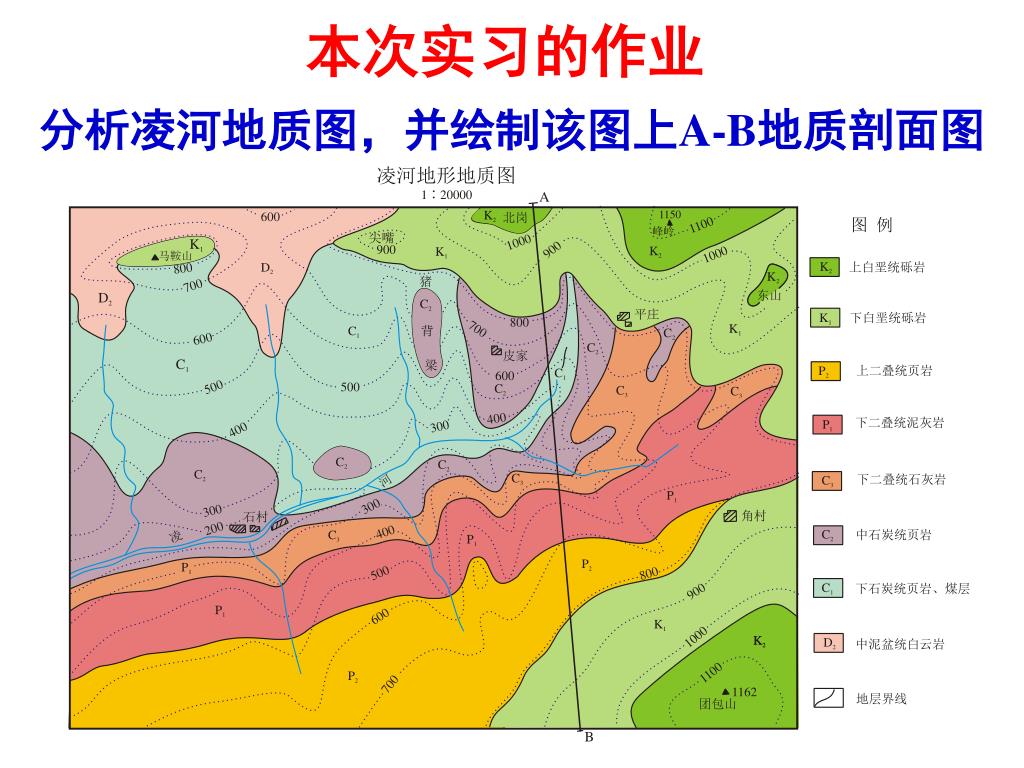

本次实习的作业

分析凌河地质图,并绘制该图上A-B地质剖面图
