Presentation Transcript


Spark plug

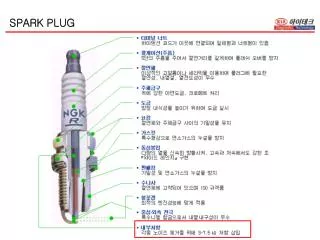

SPARK PLUG


Spark plug

▣ 우진공업㈜ NGK ( 옵티마 2.0 가솔린 BPR6ES-11 , PGR5C-11 ) ★

우진:5 열가 = 세림:10 열가  780~800℃

“ 6 열가 = “ 9 열가 (냉형 쪽으로)

1 열가 온도 차  50~100℃ (이론)

 70~80℃ (실측 시)

3~7.5 ㏀

▣ 세림공업㈜ 챔피언 ( 옵티마 2.0 가솔린 RN9YC4 , RN10PYP4 )

10 ± 5 ㏀

(1kv 저항

측정기)


Spark plug

▣ 우진공업㈜ NGK ( 비스토 DLI BKR5ES-11 )

3~7.5 ㏀

▣ 세림공업㈜ 챔피언 ( 비스토 DLI RC10YC4 ) ★

10 ± 5 ㏀

(1kv 저항

측정기)


Spark plug

▣ 세림공업㈜ 챔피언


Spark plug

  • ◈ 점화 FAIL 제어

  • 제어SYSTEM

  • 점화 검출 신호에 의해 2 GROUP의 점화 COIL에 정상전류가 흐르고

  • 있는지 아닌지를 판단하여 2 GROUP의 점화COIL의 차가 한쪽으로

  • 전류가 흐르고 있지 않을 때는 그 이상 기통에 공급하는 연료를 CUT하는

  • 제어를 행해 촉매의 이상 온도 상승을 방지한다.

  • (2) 판정조건

  • 하기 ①② 양조건을 만족할때 ③의 조건이 성립하면 이상으로 판단한다.

  • ① 시동꺼짐 및 시동 MODE외

  • ② 엔진회전수 < 5000RPM (IG RPM)

  • ③ 2 GROUP의 점화COIL내 한방향의 COIL에 전류가 흐르지 않는 상태가

  • 연속하면 3,2점화(IG FAIL) 이상으로 판정한다.


Spark plug

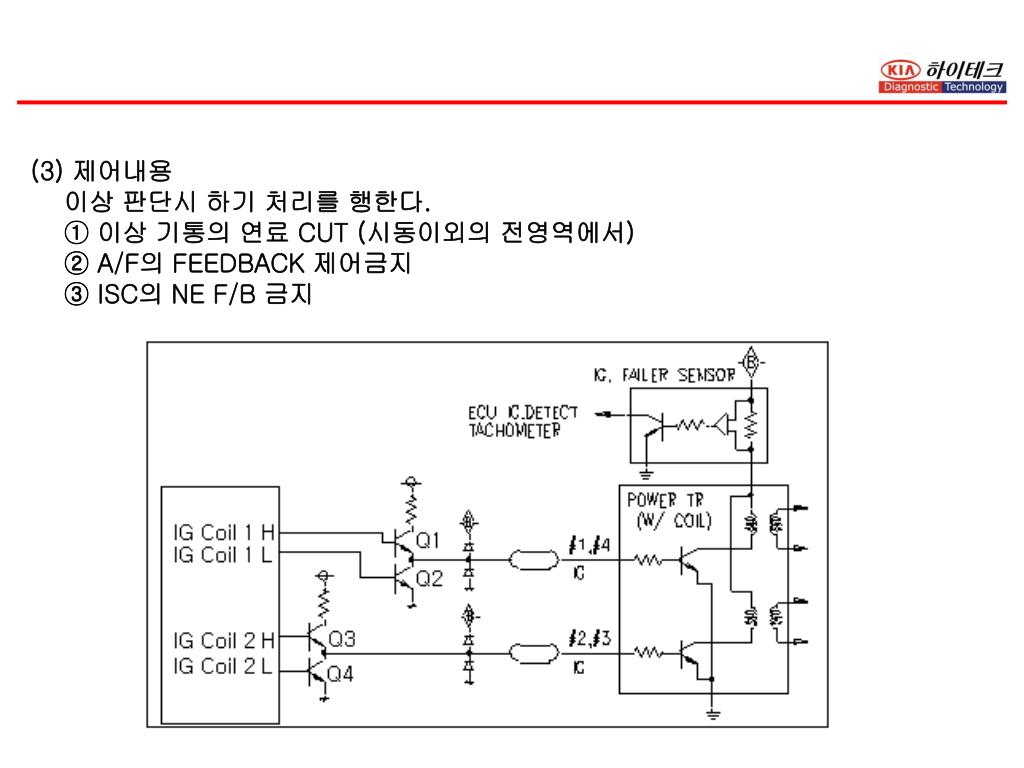

(3) 제어내용

이상 판단시 하기 처리를 행한다.

① 이상 기통의 연료 CUT (시동이외의 전영역에서)

② A/F의 FEEDBACK 제어금지

③ ISC의 NE F/B 금지


Spark plug

◈ 점화 코일 실화 판정

고장 판정 영역 : 하기의 조건이 전부 성립시

(1) 세그먼트 보정치 학습 완료 후

(2) 세그먼트 실화 검출 조건 성립시

◈ 고장 판정 조건

* 32(XBCMSEGJ) 점화간 연속하여 동일 세그먼트 실화를 검출

α(n-2)-α(n-1)>소정치(TBMTHSEG)

α(n)-α(N-1)>소정치(TBMTHSEG)

* FAIL 기억 조건  고장 판정 시

* FAIL 기억 삭제 조건  밧테리 OFF시

* MIL 점등 조건  고장 판정 시

* MIL 소등 조건  IG KEY OFF시


Spark plug

◈ 각 가속도에 의한 실화 판정

세그먼트 보정치(K치)의 학습 완료 조건

K치의 갱신회수가 250회(XBCMKLRN_2B)를 넘었을 경우, 학습완료 할 것.

K치의 학습 완료 시에만 실화 판정을 실행할 것.


Spark plug

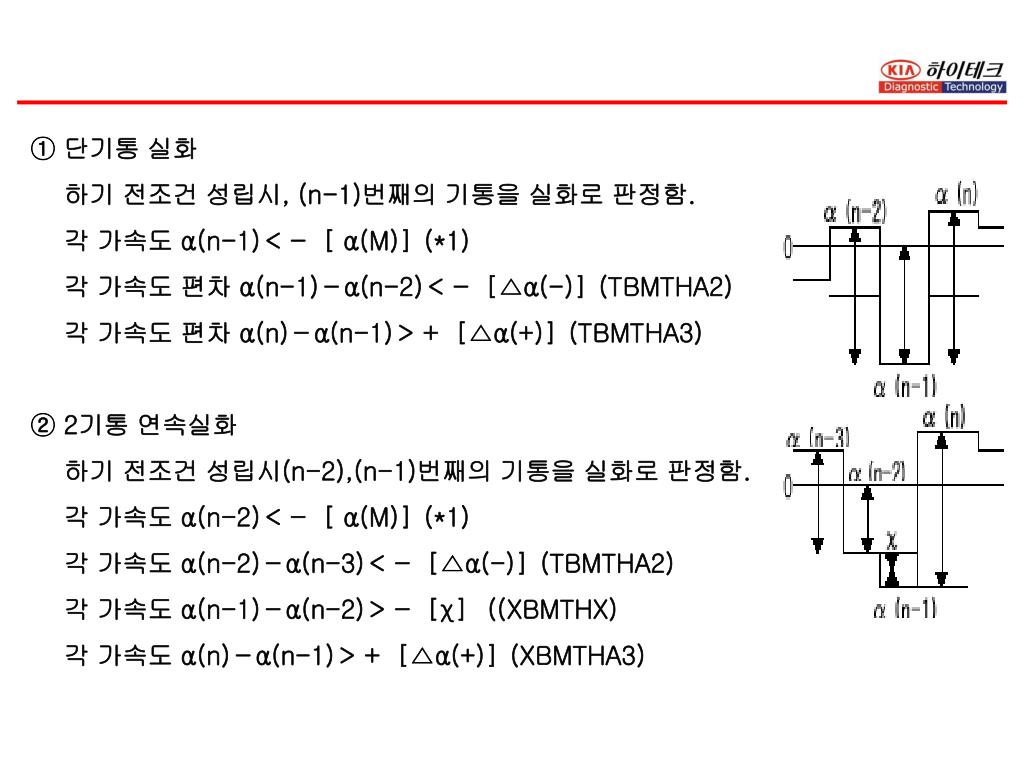

① 단기통 실화

하기 전조건 성립시, (n-1)번째의 기통을 실화로 판정함.

각 가속도 α(n-1)<-[ α(M)](*1)

각 가속도 편차 α(n-1)-α(n-2)<-[△α(-)](TBMTHA2)

각 가속도 편차 α(n)-α(n-1)>+[△α(+)](TBMTHA3)

② 2기통 연속실화

하기 전조건 성립시(n-2),(n-1)번째의 기통을 실화로 판정함.

각 가속도 α(n-2)<-[ α(M)](*1)

각 가속도 α(n-2)-α(n-3)<-[△α(-)](TBMTHA2)

각 가속도 α(n-1)-α(n-2)>-[χ] ((XBMTHX)

각 가속도 α(n)-α(n-1)>+[△α(+)](XBMTHA3)


Spark plug

(2) 각 가속도 α(n), 세그먼트 보정치 KLm(n)의 연산

SGT의 BTDC 5 CA 마다의 (연소공정의) 점화주기 TN으로 부터

하기 식으로 산출한다.

(n)가(#1/#4)の연소공정일 때

(n)가(#3/#2)の연소공정일 때
