Les systèmes d’identification par radiofréquence

1. Les systèmes d’identification par radiofréquence Présentation du domaine et arborescences soutenance d’avril Christophe Jovelin – DESS ILTS 2005

2. RFID : Plan de la présentation • Présentation du domaine • Arborescences • Terminologie & recherche documentaire • Traduction • Le point sur ce qui reste à faire... Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

3. Présentation du domaine RFID : Soutenance d’avril Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

4. RFID : Présentation du domaine What is RFID ? RFID stands for Radio Frequency IDentification a data carrier technology that transmits information via signals in the radio frequency portion of the electromagnetic spectrum. A radio frequency identification (RFID) system consists of an antenna and a transceiver, which read the radio frequency and transfer the information to a processing device, and a transponder, or tag, which is an integrated circuit containing the radio frequency (RF) circuitry and information to be transmitted. from CD.Id – RFID’s Greatest Hit Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

5. building access electronic toll collection transport access remote car keys pet chip implants RFID : Présentation du domaine We have all used RFID Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

6. RFID : Présentation du domaine Other major uses of RFID cattle tracking car anti-theft devices ticketing MRTDs (e.g. biometric passports) monitoring storage conditions supply chain management / traceability of goods ...and many other possibilities involving needs for contactless identification Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

7. RFID : Présentation du domaine A Brief History of RFID... 1940s – Identify Friend or Foe : UK uses RFID tags to distinguish UK planes 1960s/70s – Access control to nuclear sites 1980s – Cattle identification 1990s – Standardisation begins 2003 – Wal-Mart ask their top-100 suppliers to tag their shipments 2004 – EPCglobal seeks to implement next-generation barcodes : EPC Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

8. RFID : Présentation du domaine What does RFID look like? RFID systems consist mainly of two elements :a transponder (tag) and a transceiver (reader) Here are some readers... Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

9. RFID : Présentation du domaine ...and here are some tags. Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

10. RFID : Présentation du domaine Development of RFID Development driven by Wal-Mart and the DoD Wal-Mart’s announcement has accelerated the trend Market forecasts have tripled afterwards RFID is now entering our lives... Yes, but... Many are concerned about the impact on privacy Action groups are forming around the globe, mainly in the US Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

11. RFID : Présentation du domaine Food for Thought RFID Now... 16/06/2003: Wal-Mart asks its suppliers to use RFID by Jan. 2005 01/10/2003: Mexican children to be implanted with chips 10/06/2004: Barcelona VIP nightclubbers get chip implants 15/10/2004: FDA approves RFID microchip for humans ...and Tomorrow? Major US/UK retailers to test ‘smart shelves’ Intel suggests RFID chips to monitor lonely elderly people Michelin to embed tags in tyres European Central Bank considers tagging €uro banknotes Christophe Jovelin – DESS ILTS 2005 Christophe Jovelin – DESS ILTS 2005 Click the titles to read the related articles on the Internet Les systèmes RFID

12. RFID : Présentation du domaine RFID, an Invasion of our Privacy? Christophe Jovelin – DESS ILTS 2005 Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

13. Arborescences RFID : Soutenance d’avril Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

14. Arborescence 1 : DomainesTermes français Niveau 2 Niveau 1 Niveau zéro Niveau -1 circuits mémoire identification à contact cartes à puce RFID passive identification électronique identification par radiofréquence (RFID) RFID semi-passive RFID active liaison en hyperfréquence identification sans contact liaison infrarouge vision optique Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

15. Arborescence 1 : DomainesTermes anglais Niveau 2 Niveau 1 Niveau zéro Niveau -1 memory chips contact identification integrated circuit cards automatic identification and data capture (AIDC) passive RFID radio frequency identification (RFID) semi-passive RFID active RFID microwave identification contactless identification infrared identification optical identification Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

16. Arborescence 2 : RFID et spectre des fréquencesTermes français et anglais ELF fréquences radio SLF ULF infrarouge spectre électromagnétique VLF lumière visible LF (125kHz) ultraviolet MF rayons X HF (13,56MHz - ISM) VHF rayons Gamma UHF (900MHz) SHF (2,4GHz - micro-ondes) EHF fréquences utilisées en RFID : LF, HF, UHF, SHF ELF SLF ULF VLF radio frequency LF (125kHz) infrared MF electromagnetic spectrum HF (13,56MHz - ISM) optical spectrum VHF ultraviolet UHF (900MHz) X-ray SHF (2,4GHz - microwave) Gamma ray EHF Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

17. Arborescence 3 : Composants d’un système RFIDTermes français puce contient les données d’identification transpondeur marqueur antenne tag échange / transmission des données par ondes radio air système RFID antenne collecte des données base station puce lecteur traitement / exploitation des données système hôte Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

18. Arborescence 3 : Composants d’un système RFIDTermes anglais chip carries identification data transponder tag antenna exchange / transmission of data via radio waves air interface RFID system antenna data collection transceiver chip reader data-processing host system Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

19. Arborescence 4 : Types de transpondeurs et différences majeures Termes français circuits alimentation embarquée active communication alimentation embarquée circuits RFID semi-passive téléalimentation communication distance de communication plus courte circuits passive téléalimentation communication Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

20. Arborescence 4 : Types de transpondeurs et différences majeures Termes anglais circuitry onboard power supply active communication onboard power supply circuitry RFID semi-passive electromagnetic power communication shorter communication range circuitry passive electromagnetic power communication Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

21. N tag lecteur lecteur tag S Arborescence 5 : Modes de couplage Termes français base station couplage transpondeur couplage inductif backscatter champ proche champ lointain Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

22. Arborescence 6 : Distances de communication, fréquences, normesTermes français et anglais transpondeur normes ISO norme générale : ISO 7816 long-range longue distance 10-100m + n/a SHF far field backscatter vicinityvoisinage UHF ISO 15693 1m + proximityproximité 1cm - 10cm ISO 14 443 HF inductive coupling near field close-couplingcouplage rapproché ISO 10 536 0,1mm – 1cm LF base station mode de couplage distances fréquences Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

23. Arborescence 7 : Modes de fonctionnement / types de mémoire Termes français écrit par le fabricant du composant lecture seule écriture unique/lecture multiple programmable/read lecture et écriture multiples lecture/écriture EEPROM lecture protégée OTP lecture et écriture protégées écriture protégée verrouillage volontaire écriture sur mot de passe lecture et écriture sécurisées communication sécurisée transpondeur propriétaires lecture et écriture cryptées algorithmes cryptographiques à clé publique à clé privée lecture et écriture d’un transpondeur unique dans le champ magnétique communication simple lecture et écriture de transpondeurs multiples dans le champ magnétique problèmes de collision procédures d’anticollision Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

24. Arborescence 7 : Modes de fonctionnement / types de mémoire Termes anglais programmed by chip manufacturer read-only WORM MTP (multi-time programmable) read/write multiple read/write EEPROM read-protected OTP read/write-protected locked by user write-protected password protection secured read/write secured communication transponder proprietary encrypted read/write cryptographic algorithms public key private key single transponder in magnetic field simple communication anticollision procedures multiple transponders in magnetic field collision Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

25. Arborescence 8 : Protocoles de déclenchement de la communication Termes français et anglais le transpondeur signale sa présence TTF la base station répond, la communication est engagée conflits si plusieurs transpondeurs sont dans le champ déclenchement problèmes de cohabitation entre TTF et RTF la base station envoie une requête d’identification RTF le transpondeur concerné répond, son identité est connue Tag Talks First triggering Reader Talks First Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

26. Arborescence 9 : Modes de transmission et sens de liaison Termes français et anglais mode le plus employé dans les dispositifs sans contact bi-directionnelle alternée tag lecteur half duplex liaison montante uplink transmission transmission liaison descendante downlink tag lecteur full duplex bi-directionnelle simultanée Christophe Jovelin – DESS ILTS 2005 Légende : Les systèmes RFID Lien générique Lien partitif Lien fonctionnel

27. Terminologie&Recherche documentaire RFID : Soutenance d’avril Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

28. Terminologie : Problématiques du domaine • Domaine en plein essor : terminologie mal stabilisée • Nombreuses variantes • Nombreux concurrents • Diversité des applications et des systèmes : • Nécessité de choisir des hypéronymes pour englober tous les systèmes • Nombreux emprûnts à des domaines techniques connexes et associés: • Télécommunications • Electronique • Physique • Gestion de la chaîne d’approvisionnement Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

29. Terminologie : Exemples de concurrents • transponder : • identifier • tag • PIT (Programmable Identification Tag) • data carrier • smart label • contactless chip • ISO  PICC, VICC (Proximity/Vicinity Integrated Circuit Card) • etc. • transpondeur : • identifiant • tag • étiquette intelligente • puce sans contact • etc. • transceiver : • base station • reader • interrogator • ISO  PCD, VCD (Proximity/Vicinity Coupling Device) • etc. • base station : • lecteur • interrogateur • etc. Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

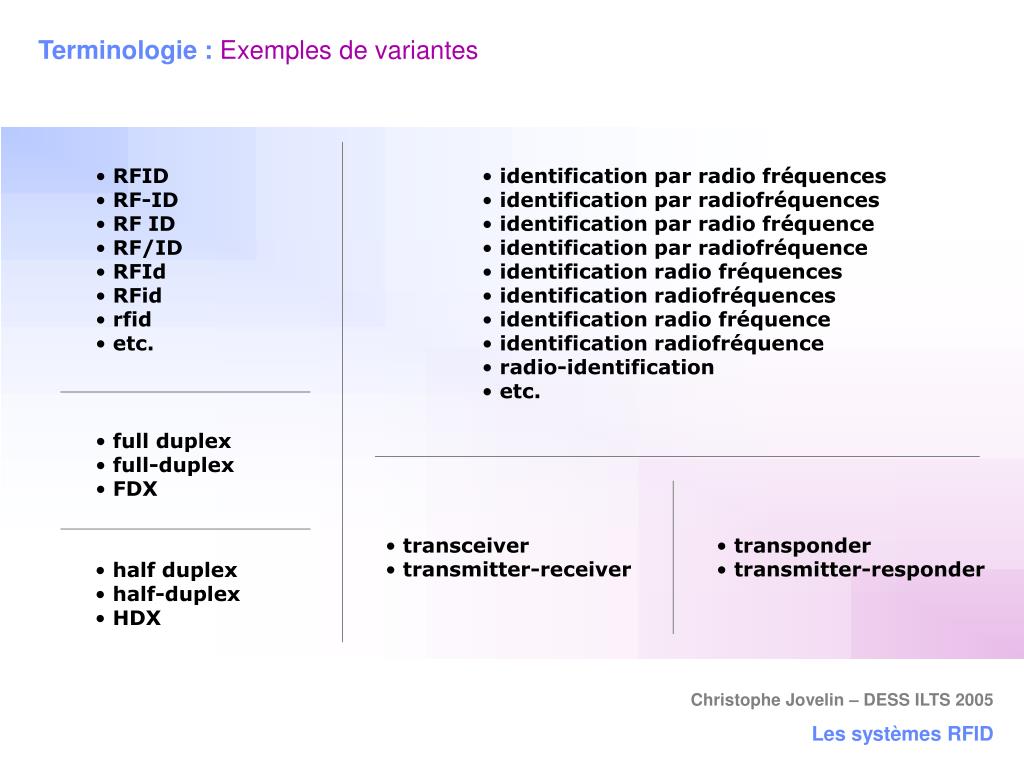

30. Terminologie : Exemples de variantes • RFID • RF-ID • RF ID • RF/ID • RFId • RFid • rfid • etc. • identification par radio fréquences • identification par radiofréquences • identification par radio fréquence • identification par radiofréquence • identification radio fréquences • identification radiofréquences • identification radio fréquence • identification radiofréquence • radio-identification • etc. • full duplex • full-duplex • FDX • transceiver • transmitter-receiver • transponder • transmitter-responder • half duplex • half-duplex • HDX Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

31. Recherche documentaire : Une tâche difficile • Sur Internet : un domaine en pleine effervescence • ‘RFID’ : 12 000 000 d’occurrences sur Google, dont 9 340 000 pages mises à jour ces 3 derniers mois • ± 85% de documents marketing : explications techniques minimales, approximatives, voire trompeuses • Quelques glossaires et des livres blancs (souvent à but publicitaire) • Nécessité de trouver des sources techniques et terminologiques fiables au milieu de la masse de documents commerciaux : les Webzines spécialisés • Difficulté à trouver des contextes définitoires (certains termes attestés, figurant dans des ouvrages publiés par des experts, apparaîssent très peu sur Internet) Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

32. Recherche documentaire : Une tâche difficile • Ouvrages publiés : peu nombreux • 2 en français (du même auteur, Dominique Paret) • 4 ou 5 en anglais (dont un traduit de l’allemand), très durs à se procurer • Technicité : • Nécessité de se fixer une limite dans le degré de technicité que l’on veut (et peut) traiter Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

33. Traduction RFID : Soutenance d’avril Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

34. Traduction : CD.id – RFID’s Geatest Hit Présentation rapide du texte de traduction Parties 3 et 4 d’une étude de cas sur les bénéfices l’utilisation de tags RFID pour suivre les compact disques tout au long de la chaîne d’approvisionnement et pour combattre les vols de CD en grandes surfaces. Rapport commandé en 2002 par le Home Office britannique à e.centre, le mirroir britannique de EAN International. Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

35. Traduction : Extrait de CD.id – RFID’s Geatest Hit Texte source RF tags Each RF tag was identifiable by a GTIN plus serial number, which is EAN•UCC’s standard global identifier at individual item level. This comprised a fictitious GTIN, for example 05012345678900, plus a 5-digit serial number, say 00001. BiStar (manufacturers of the RFID tag and reader hardware components) programmed the identifier into the tag at the point of manufacture. Proposition de traduction Tags RFID Chaque tag RFID a été doté d’un numéro de série GTIN+, l’identifiant global standard de EAN•UCC au niveau des articles individuels. Il se compose d’un numéro GTIN fictif, par exemple 05012345678900, et d’un numéro de série à 5 chiffres, comme 00001. Cet identifiant a été préalablement inscrit dans la mémoire du tag par BiStar (le fabricant des composants matériels des tags RFID et des lecteurs), en usine. Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

36. Le point sur ce qui reste à faire... RFID : Soutenance d’avril Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

37. RFID : Le point sur ce qui reste à faire... Terminologie : peaufiner le choix des vedettes et des fiches longues continuer à trouver des contextes revoir certaines définitions enrichir le glossaire de traduction base Access : quelques problèmes techniques à régler Traduction : poursuivre la traduction Recherche documentaire : répertorier les documents recueillis Christophe Jovelin – DESS ILTS 2005 Les systèmes RFID

38. Merci de votre attention... Christophe Jovelin – DESS ILTS 2005
