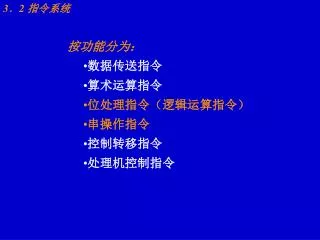

  1. 3．2 指令系统 • 按功能分为： • 数据传送指令 • 算术运算指令 • 位处理指令（逻辑运算指令） • 串操作指令 • 控制转移指令 • 处理机控制指令

  2. 三、位处理指令—逻辑运算指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL 立即数 * * * * * * * * AND 1 1 1 1 1 1 0 0 * * * * * * 0 0 例：屏蔽AL的0、1两位 AND AL, 0FCH 1、AND 指令 格式：AND dest， src 功能： (dest)  (dest)  (src)例如： AND AX，BX AND CL，[SI] AND CL，AL AND DX，00FFH • 影响标志位 SF ZF PF • CF OF=0 0 • AF 无定义

  3. 三、位处理指令—逻辑运算指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL 立即数 * * * * * * * * OR 0 0 1 0 0 0 0 0 * * 1 * * * * * 例：置AL的第5位为1 OR AL, 20H 2、OR 指令 格式：OR dest， src 功能： (dest)  (dest)  (src)例如： OR AX，BX OR CL，[SI] OR CL，AL OR DX，00FFH • 影响标志位 SF ZF PF • CF OF=0 0 • AF 无定义

  4. 三、位处理指令—逻辑运算指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL 立即数 * * * * * * * * XOR 0 0 0 0 0 0 1 1 * * * * * * * * 例：对AL的0、1位求反 XOR AL, 3 3、XOR 指令 格式：XORdest， src 功能： (dest)  (dest)  (src)例如： XOR AX，BX XOR CL，[SI] XOR CL，AL XOR DX，00FFH • 影响标志位 SF ZF PF • CF OF=0 0 • AF 无定义

  5. 三、位处理指令—逻辑运算指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL 立即数 * * * * * * * * TEST 1 0 0 0 0 0 0 1 *0 0 0 0 0 0 * 例：测试某些位是0是1 TEST AL, 81H JZ EVEN 4、TEST 指令 格式：TESTdest， src 功能： (dest)  (src) 例如： TEST AX，BX TEST [SI]，CL TEST CL，0101 0101B TEST SI，00FFH • 影响标志位 SF ZF PF • CF OF=0 0 • AF 无定义

  6. 三、位处理指令—逻辑运算指令 内存 AX，BX CX，DX SI，DI BP，SP AH，AL CH，CL DH，DL BH，BL 功能： (dest)  (dest) 5、NOT 指令 格式：NOTdest 例如： NOT AX NOT DH NOT SI NOT BYTE PTR [SI] • 不影响标志位 • DEST不能为立即数

  7. 三、位处理指令—移位运算指令 D7 D15 1 6、SHL 指令 格式：SHL dest，count D0 存放移位次数 0 CF CL 功能：逻辑左移 • SF、ZF、PF 根据移位结果设置 • CF = 移入的数值 • OF • AF无定义 • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： SHL AX，1 MOV CL，4 SHL DH，CL

  8. 三、位处理指令—移位运算指令 1 7、SHR 指令 格式：SHR dest，count 存放移位次数 CL D7 D15 D0 0 功能：逻辑右移 CF • SF、ZF、PF 根据移位结果设置 • CF = 移入的数值 • OF • AF无定义 • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： SHR SI，1 MOV CL，3 SHL BYTE PTR [BX]，CL

  9. 三、位处理指令—移位运算指令 D7 D15 D0 0 CF 功能：算术左移 • SF、ZF、PF 根据移位结果设置 • CF = 移入的数值 • OF • AF无定义 • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 1 8、SAL 指令 格式：SAL dest，count 存放移位次数 CL 例如： SAL AX，1 MOV CL，4 SAL DH，CL

  10. 三、位处理指令—移位运算指令 1 9、SAR 指令 格式：SAR dest，count 存放移位次数 CL D7 D15 D0 CF 功能：算术右移 保持符号位不变 • SF、ZF、PF 根据移位结果设置 • CF = 移入的数值 • OF • AF无定义 • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： SAR DI，1 MOV CL，3 SAR BP，CL

  11. 三、位处理指令—移位运算指令 1 10、ROL 指令 格式：ROL dest，count 存放移位次数 CL D7 D15 D0 功能：循环左移 CF • SF、ZF、PF 、AF不受影响。 • CF = 移入的数值 • OF • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： ROL DI，1 MOV CL，3 ROL BYTE PTR [SI]，CL

  12. 三、位处理指令—移位运算指令 1 11、ROR 指令 格式：ROR dest，count 存放移位次数 CL D7 D15 D0 功能：循环右移 CF • SF、ZF、PF 、AF不受影响。 • CF = 移入的数值 • OF • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： ROR DI，1 MOV CL，3 ROR BYTE PTR [SI]，CL

  13. 三、位处理指令—移位运算指令 1 12、RCL 指令 格式：RCL dest，count 存放移位次数 CL D7 D15 D0 功能：带进位循环左移 CF • SF、ZF、PF 、AF不受影响。 • CF = 移入的数值 • OF • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： RCL DI，1 MOV CL，3 RCL BYTE PTR [SI]，CL

  14. 三、位处理指令—移位运算指令 1 13、RCR 指令 格式：RCR dest，count 存放移位次数 CL D7 D15 D0 功能：带进位循环右移 CF • SF、ZF、PF 、AF不受影响。 • CF = 移入的数值 • OF • DEST不能为立即数 1 count=1时，最高位的值改变 0 count=1时，最高位的值不变 例如： RCR DI，1 MOV CL，3 RCR BYTE PTR [DI]，CL

  15. 三、位处理指令 AX=0012H 0000 0000 0001 00010 （CL）=8 AX=1200H ROL AX, CL 0001 00010 0000 0000 例：(AX)= 0012H，(BX)= 0034H，把它们装配成(AX)= 1234H MOV CL, 8 ADD AX, BX ；AX=1234H (OR AX,BX) 例：(BX)=84F0H (1) (BX)为无符号数，求(BX)/2 SHR BX, 1 (2) (BX)为带符号数，求(BX)/2 SAR BX, 1

  16. 四、串操作指令—串传送指令 1、MOVS 指令 格式：MOVS dest，src 数据段中定义的一组数据→[DS：SI] 附加数据段中定义的缓冲区→[ES：DI] 数据段DS 附加段ES DF=0 （DI） （SI） （DI） （SI） （3）方向标志： DF=0 (CLD)时地址“ ＋”，DF=1 (STD)时地址“ －”。 DF=1 功能： （1）[ES：DI] ← [DS：SI] （2） MOVSB（字节操作）：(SI)←(SI)±1, (DI)←(DI)±1 MOVSW （字操作）： (SI)←(SI)±2, (DI)←(DI)±2 （4）REP与之配合。

  17. 四、串操作指令—前缀指令 操作： CX←CX-1当 CX≠0 重复执行串操作指令 CX＝0 退出REP操作 操作： CX←CX-1当 操作： CX←CX-1当 CX≠0 且 ZF=1重复执行串操作指令 CX＝0 或 ZF=0退出REP操作 CX≠0 且 ZF=0重复执行串操作指令 CX＝0 或 ZF=1退出REP操作 3、REPZ/REPE 前缀指令 格式：REPZ 串操作指令 4、REPNZ/REPNE 前缀指令 格式：REPNZ 串操作指令 2、REP 前缀指令 格式：REP 串操作指令 例 REP MOVSB

  18. 四、串操作指令—前缀指令 • 执行REP MOVS之前，应先做好： • （1）源串首地址（末地址）→ SI • （2）目的串首地址（末地址）→ DI • （3）串长度 → CX • （4）建立方向标志（CLD使DF=0，STD使DF=1） 数据段DS 附加段ES DF=0 地址增量 （DI） （SI） （DI） （SI） • 例：MOVSB ;ES: [DI] ← DS: [SI]完成一个字节传送 例：LDS SI, 源串首地址 LES DI, 目的串首地址 MOV CX, 串长度 CLD REP MOVSB ；将数据段中的整串数据传送到附加段中。 源串（数据段）→ 目的串（附加段）

  19. 四、串操作指令—串比较指令 5、CMPS 指令 格式：CMPS dest，src 数据段中定义的一组数据→[DS：SI] 附加数据段中定义的一组数据→[ES：DI] 数据段DS 附加段ES DF=0 （DI） （SI） CF SF ZF AF OF （DI） （SI） 功能： （1）[ES：DI] － [DS：SI]，不保存结果，影响标志位同SUB。 （2） CMPSB（字节操作）：(SI)←(SI)±1, (DI)←(DI)±1 CMPSW （字操作）： (SI)←(SI)±2, (DI)←(DI)±2 （3）方向标志： DF=0（CLD）时地址“ ＋”，DF=1（STD）时地址“ －”。 （4）REPZ / REPE、REPNZ / REPNE与之配合。

  20. 四、串操作指令—串传送指令 6、STOS 指令 格式：STOS dest 附加数据段中定义的缓冲区→[ES：DI] 附加段ES 地址增量 （DI） 以一串相同的数据初始化附加数据段中一串数据 AX(AL) （DI） DF=1 功能： （1）[ES：DI] ←AL(AX)，不影响标志位。 （2） STOS B（字节操作）： (DI)←(DI)±1 STOSW （字操作）： (DI)←(DI)±2 （3）方向标志： DF=0（CLD）时地址“ ＋”，DF=1（STD）时地址“ －”。 （4）REP与之配合。

  21. 四、串操作指令—串传送指令 7、LODS 指令 格式：LODS src 数据段中定义的一组数据→[DS：SI] 数据段DS 地址增量 （SI） 从数据串取数到AX或AL中。 AX(AL) （SI） DF=1 功能： （1） AL(AX) ← [DS：SI] ，不影响标志位。 （2） LODSB（字节操作）：(SI)←(SI)±1 LODSW （字操作）： (SI)←(SI)±2, （3）方向标志： DF=0（CLD）时地址“ ＋”，DF=1（STD）时地址“ －”。 （4）可与REP配合，但一般不与REP联用

  22. 四、串操作指令—串搜索指令 8、SCAS 指令 格式：SCAS dest 附加数据段中定义的缓冲区→[ES：DI] 附加段ES 地址增量 （DI） 搜索附加段数据串中与AL相同（不相同）的数据 AX(AL) （DI） DF=1 功能： （1） AL(AX) －[ES：DI] ，影响标志位。 （2） SCASB（字节操作）： (DI)←(DI)±1 SCASW （字操作）： (DI)←(DI)±2 （3）方向标志： DF=0（CLD）时地址“ ＋”，DF=1（STD）时地址“ －”。 （4）REPZ / REPE、REPNZ / REPNE 与之配合。

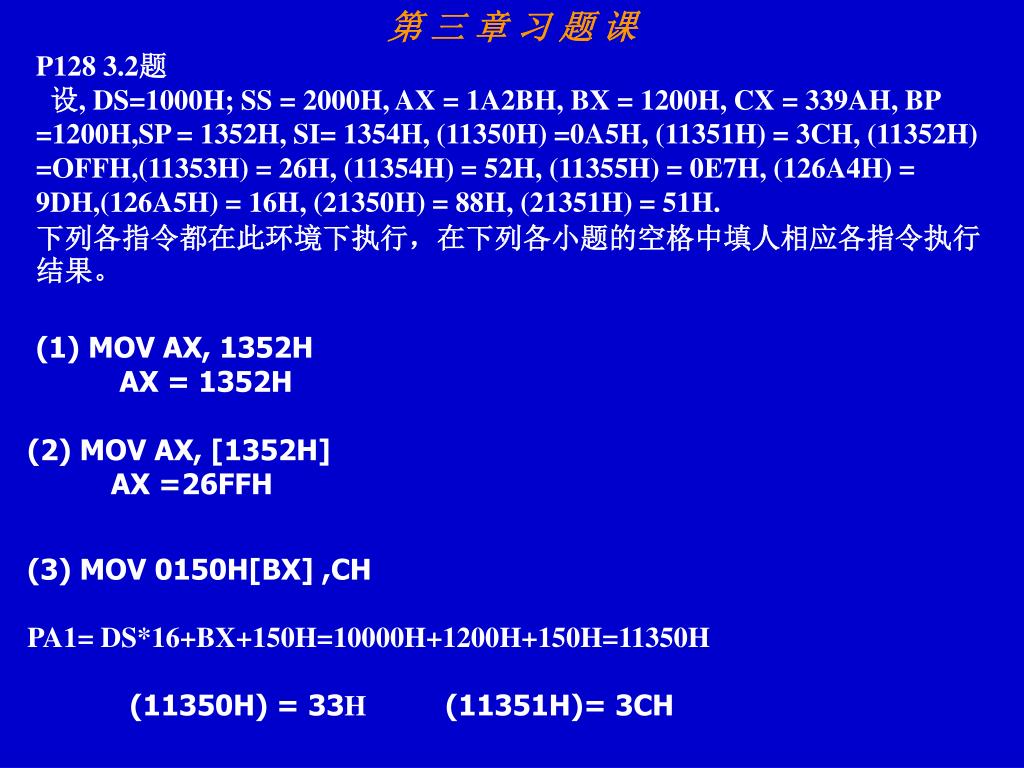

  23. 第 三 章 习 题 课 P128 3.2题 设, DS=1000H; SS = 2000H, AX = 1A2BH, BX = 1200H, CX = 339AH, BP =1200H,SP = 1352H, SI= 1354H, (11350H) =0A5H, (11351H) = 3CH, (11352H) =OFFH,(11353H) = 26H, (11354H) = 52H, (11355H) = 0E7H, (126A4H) = 9DH,(126A5H) = 16H, (21350H) = 88H, (21351H) = 51H. 下列各指令都在此环境下执行，在下列各小题的空格中填人相应各指令执行结果。 (1) MOV AX, 1352H AX = 1352H (2) MOV AX, [1352H] AX =26FFH (3) MOV 0150H[BX] ,CH PA1= DS*16+BX+150H=10000H+1200H+150H=11350H (11350H) = 33H (11351H)= 3CH

  24. 第 三 章 习 题 课 P128 3.2题 设, DS=1000H; SS = 2000H, AX = 1A2BH, BX = 1200H, CX = 339AH, BP =1200H,SP = 1352H, SI= 1354H, (11350H) =0A5H, (11351H) = 3CH, (11352H) =OFFH,(11353H) = 26H, (11354H) = 52H, (11355H) = 0E7H, (126A4H) = 9DH,(126A5H) = 16H, (21350H) = 88H, (21351H) = 51H. 下列各指令都在此环境下执行，在下列各小题的空格中填人相应各指令执行结果。 (4) Mov AX,0150H[BP] PA= SS*16+BP+150H=20000H+1200H+150H=21350H (21350H) 送AX=5188H AX =5188H (5) POP AX PA= SS*16+SP=20000H+1352H=21352H 栈顶为21352H,将其送入AX.该单元未知为XXXXH AX =xxxxH SP =1354H

  25. 第 三 章 习 题 课 E 7 5 2 H + 3 3 9 A H 1 1 A E C H 1 P128 3.2题 设, DS=1000H; SS = 2000H, AX = 1A2BH, BX = 1200H, CX = 339AH, BP =1200H,SP = 1352H, SI= 1354H, (11350H) =0A5H, (11351H) = 3CH, (11352H) =OFFH,(11353H) = 26H, (11354H) = 52H, (11355H) = 0E7H, (126A4H) = 9DH,(126A5H) = 16H, (21350H) = 88H, (21351H) = 51H. 下列各指令都在此环境下执行，在下列各小题的空格中填人相应各指令执行结果。 (6) ADD [SI] ,CX PA1= DS*16+SI=10000H+1354H=11354H (11354H)=52H (11355H)=E7H E752H+339AH=1AEC H ； CF=1 (11355H) =1AH ( 11354H) =ECH SF=0 ZF =0 , PF = , CF =1 , OF =0

  26. 第 三 章 习 题 课 P128 3.2题 设, DS=1000H; SS = 2000H, AX = 1A2BH, BX = 1200H, CX = 339AH, BP =1200H,SP = 1352H, SI= 1354H, (11350H) =0A5H, (11351H) = 3CH, (11352H) =OFFH,(11353H) = 26H, (11354H) = 52H, (11355H) = 0E7H, (126A4H) = 9DH,(126A5H) = 16H, (21350H) = 88H, (21351H) = 51H. 下列各指令都在此环境下执行，在下列各小题的空格中填人相应各指令执行结果。 (7) SUB BH,0l50H[BX] [SI] PA=DS*16+BX+SI+150H =10000H+1200H+1354H+150H=126A4H (126A4H)=9DH BH=12H 12H－9DH=75H SF=0 ZF =0 , PF = 0 , CF =1 , OF =0

  27. 第 三 章 习 题 课 CF 1010 0101B=A5H CF=1 11010010B=D2H P128 3.2题 设, DS=1000H; SS = 2000H, AX = 1A2BH, BX = 1200H, CX = 339AH, BP =1200H,SP = 1352H, SI= 1354H, (11350H) =0A5H, (11351H) = 3CH, (11352H) =OFFH,(11353H) = 26H, (11354H) = 52H, (11355H) = 0E7H, (126A4H) = 9DH,(126A5H) = 16H, (21350H) = 88H, (21351H) = 51H. 下列各指令都在此环境下执行，在下列各小题的空格中填人相应各指令执行结果。 (10) SAR BYTE PTR 0150H[ BX], 1 PA=10000H+1200H+150H=11350H (11350H)=0A5H=1010 0101B (11350H)=D2H CF =1 OF =0

  28. 第 三 章 习 题 课 P128 3.2题 设, DS=1000H; SS = 2000H, AX = 1A2BH, BX = 1200H, CX = 339AH, BP =1200H,SP = 1352H, SI= 1354H, (11350H) =0A5H, (11351H) = 3CH, (11352H) =OFFH,(11353H) = 26H, (11354H) = 52H, (11355H) = 0E7H, (126A4H) = 9DH,(126A5H) = 16H, (21350H) = 88H, (21351H) = 51H. 下列各指令都在此环境下执行，在下列各小题的空格中填人相应各指令执行结果。 (11) SAL BYTE PTR 0150H[BX],1 PA=10000H+1200H+150H=11350H (11350H)=0A5H=1010 0101B 一次移位时最高位不发变化时OF=0 ，最高位发生变化OF=1 SAL 010 0 1010B=4AH CF =1 (11350H)=4AH ,CF =1 ,OF=1

  29. 课后作业： • P128 3.2 (10) (11) • P129 3.4 (3)(4)
