מבוא לטקטוניקה שמוליק מרקו החוג לגיאופיזיקה ומדעים פלנטריים

1. מבוא לטקטוניקהשמוליק מרקוהחוג לגיאופיזיקה ומדעים פלנטריים

2. עיקרי טקטוניקת הלוחות • הליתוספירה מורכבת מלוחות. • לוח יכול לכלול קרום אוקיאני, קרום יבשתי או שניהם.

3. עיקרי טקטוניקת הלוחות • הלוחות נמצאים בתנועה מתמדת, כל לוח נע ביחס לשכניו. • קצבי התנועה הם מסדר גודל של סנטימטרים בודדים בשנה. • הלוחות קשיחים, עיקר הדפורמציה מתרחשת בגבולות שבין הלוחות. רעידות אדמה ופעילות מגמתית שכיחים לאורך הגבולות. • בגבולות חלה התרחקות (נוסף שטח, לרוב נוצר קרום אוקיאני) או התנגשות (מופחת שטח) או תנועה במקביל (אין שינוי בשטח). בחלק מהגבולות יש תנועה אלכסונית - שילוב של תנועה במקביל עם התנגשות או התרחקות. • יש בסך הכל איזון בין ההיווצרות להפחתה (=שטח כה"א קבוע).

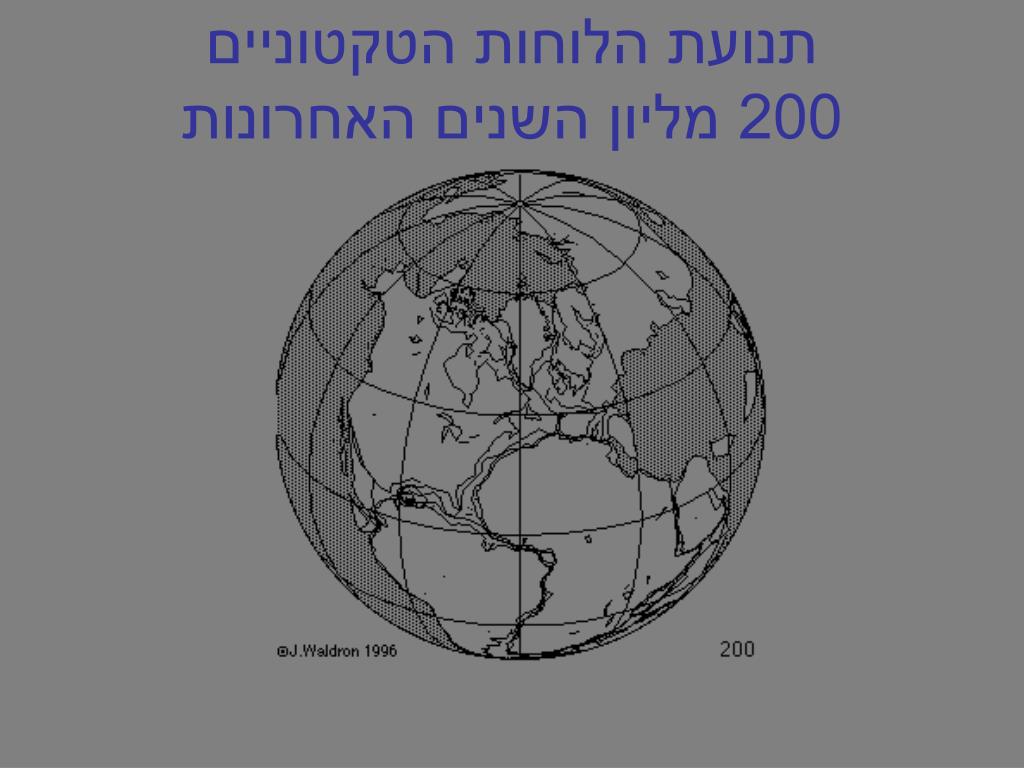

4. תנועת הלוחות הטקטוניים200 מליון השנים האחרונות

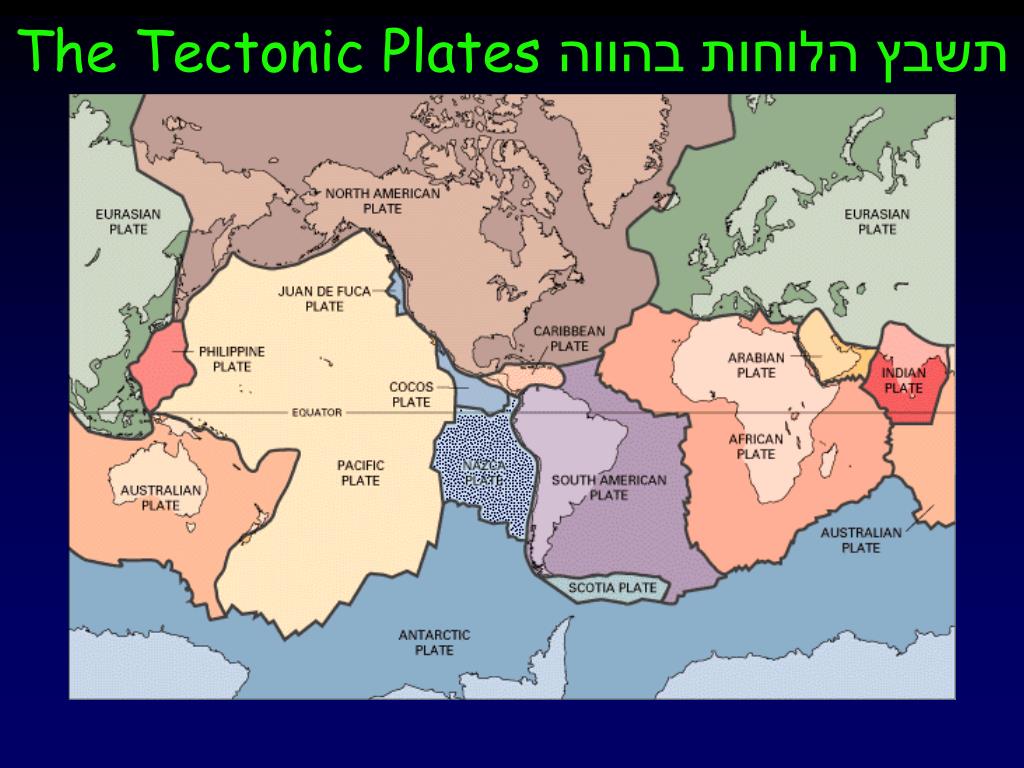

5. The Tectonic Platesתשבץ הלוחות בהווה

6. תצפיות

7. מעוות בקנה מידה גדול מחייב תנועה אופקית

8. פעילות מגמתית -עדות לזרימת חומר בתוך כדור הארץ

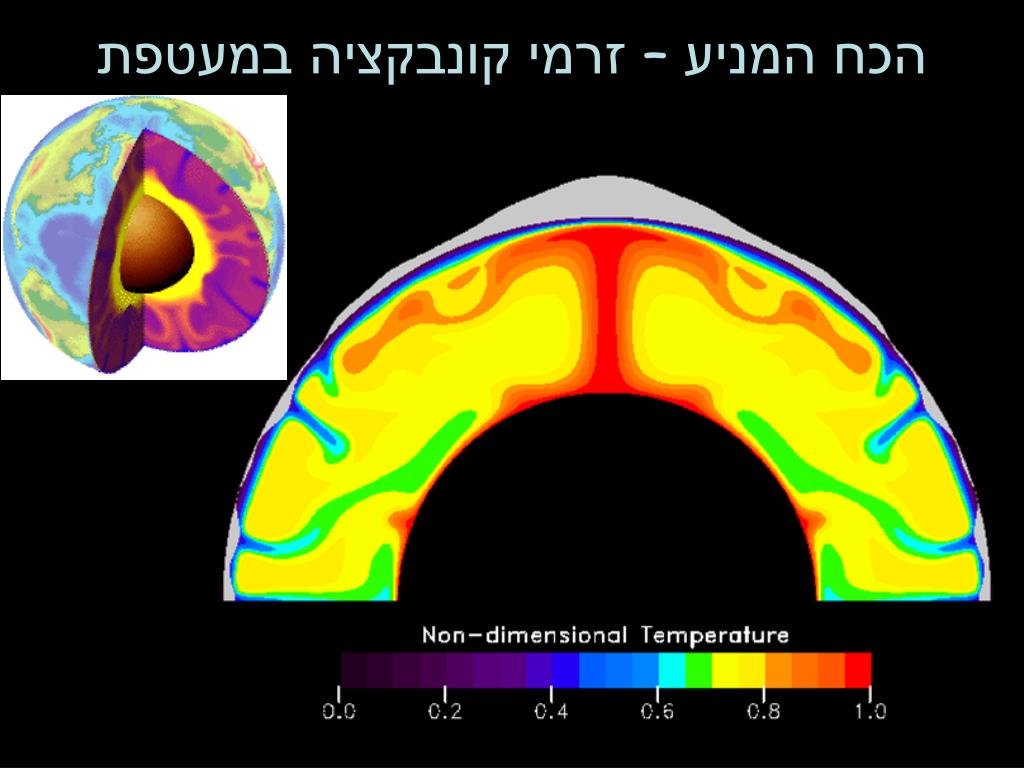

9. הכח המניע – זרמי קונבקציה במעטפת

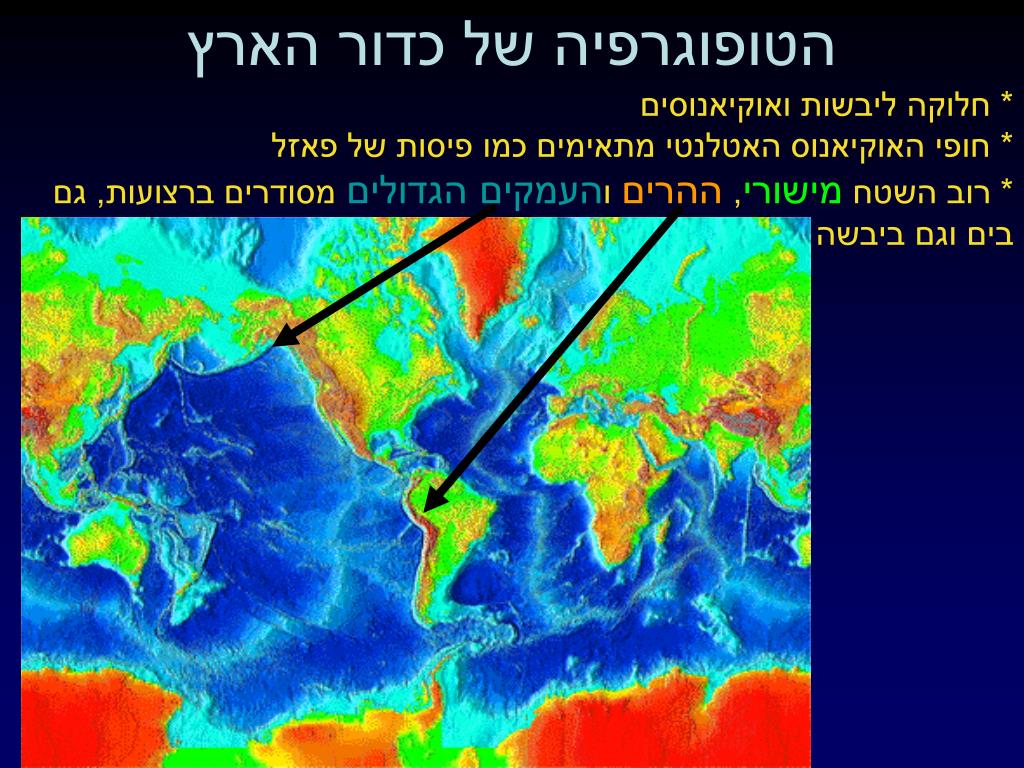

10. * חלוקה ליבשות ואוקיאנוסים * חופי האוקיאנוס האטלנטי מתאימים כמו פיסות של פאזל * רוב השטח מישורי, ההרים והעמקים הגדולים מסודרים ברצועות, גם בים וגם ביבשה הטופוגרפיה של כדור הארץ

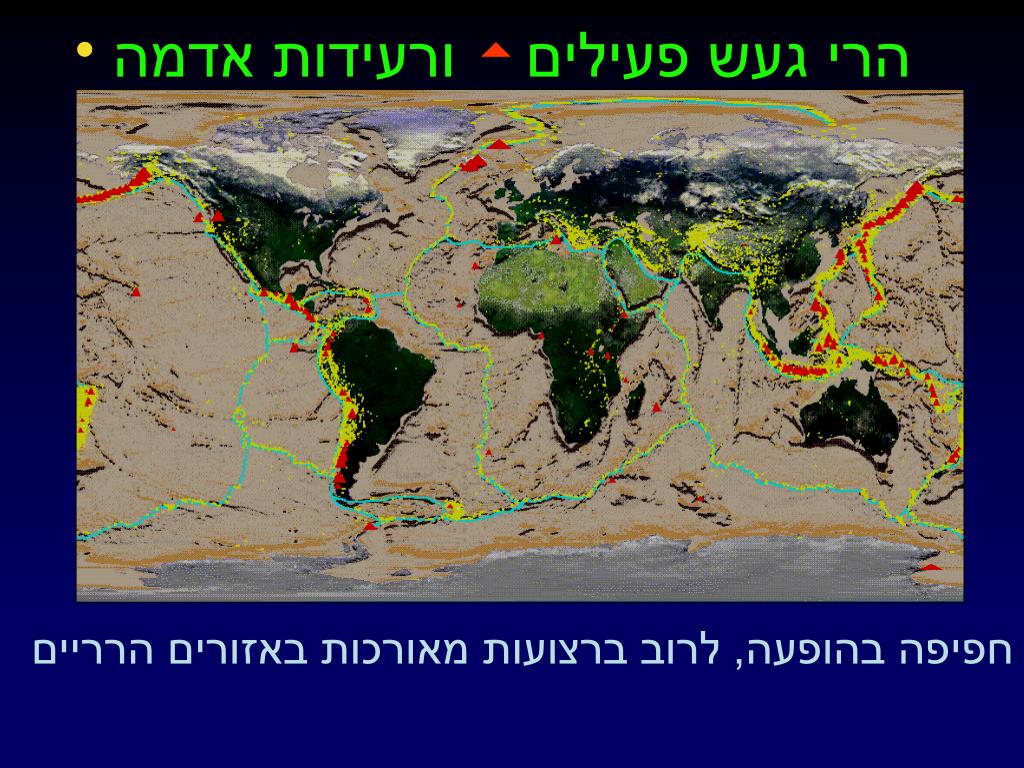

11. הרי געש פעילים ורעידות אדמה חפיפה בהופעה, לרוב ברצועות מאורכות באזורים הרריים

12. עדויות לסלעים שלא נמצאים באתרם המקוריסלעים ייחודיים לאקלים מסוים

13. פחם (משקע של אקלים טרופי) מצוי באנטארקטיקה, אנגליה, מונגוליה וכו' כמו כן, משקעי מלח מצויים באירופה, שריטות של קרחונים נמצאים בדרום הודו ועוד

14. שריטות של קרחונים כמו כן, משקעי מלח יש באירופה, ושריטות קרחונים יש בדרום הודו

15. מידע חדש מהאוקיאנוסים:מיפוי בתימטרי, מיפוי מגנטי ומיפוי שדה הגרביטציה של הקרקעית

16. לרוב שטוחה, רכסי הרים ארוכים בנויים מבזלת ועם עמק בשיא הרכס קרקעית האוקיאנוסים 4 ק"מ עמק בשיא הרכס

17. החתימה המגנטית סימטריתמשני עברי הרכס האוקיאני

18. Earth’s Magnetic Field • Dipolar • Geocentric, Approximately aligns with the rotation axis • Dynamic • Secular Variation and Reversals

19. S N Polarity Reversalsהיפוכים מגנטיים 0.78 ההיפוכים מופיעים באופן אקראי, אין העדפה לצפון או לדרום Reversals are random, there is no clear preference neither to north nor to south

20. האינקלינציה המגנטית תלויה בקו הרוחב מדידת האינקלינציה הטבועה בסלע מאפשרת חישוב מקומו המקורי בכדור הארץ tan Inc. = 2tan l Inc l

21. Earth’s Magnetic Field is Recorded in Rocks Thermal Magnetization Magnetic particles align with the direction of the geomagnetic field while the temperature is higher than the Curie Temperature. When the magma cools down the magnetization is locked in the rock.

22. Earth’s Magnetic Field is Recorded in Rocks Depositional Magnetization Magnetic particles align with the direction of the geomagnetic field as they settle down through the water. The field direction is recorded in the sediment.

23. קרקעית האוקיאנוסים נוצרת ברכסים עקב תנועת פתיחה

24. האוקיאנוסים נוצרים במקום שיש תנועת פתיחה

25. עוצמת שדה נמוכה תואמת לתקופת פולריות הפוכה מהפולריות הנוכחית

26. קרקעית אוקיאנית נוצרת במקום שבו היבשה מתבקעת החתימה המגנטית סימטרית משני עברי הרכס האוקיאני

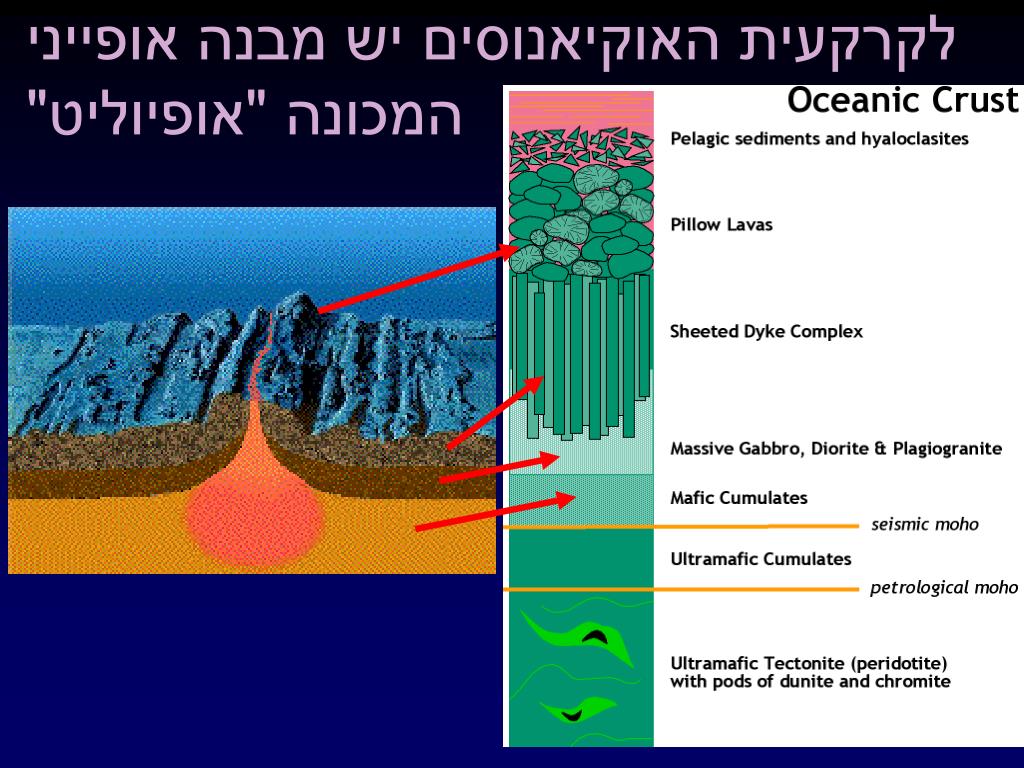

27. לקרקעית האוקיאנוסים יש מבנה אופייני המכונה "אופיוליט"

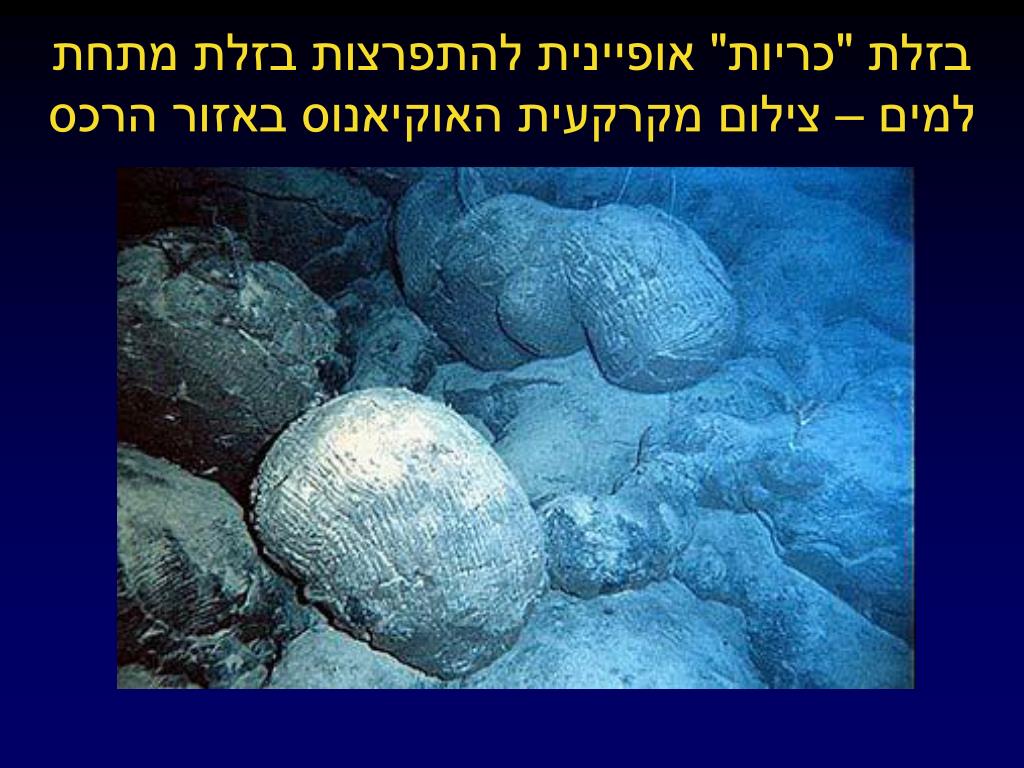

28. בזלת "כריות" אופיינית להתפרצות בזלת מתחת למים – צילום מקרקעית האוקיאנוס באזור הרכס

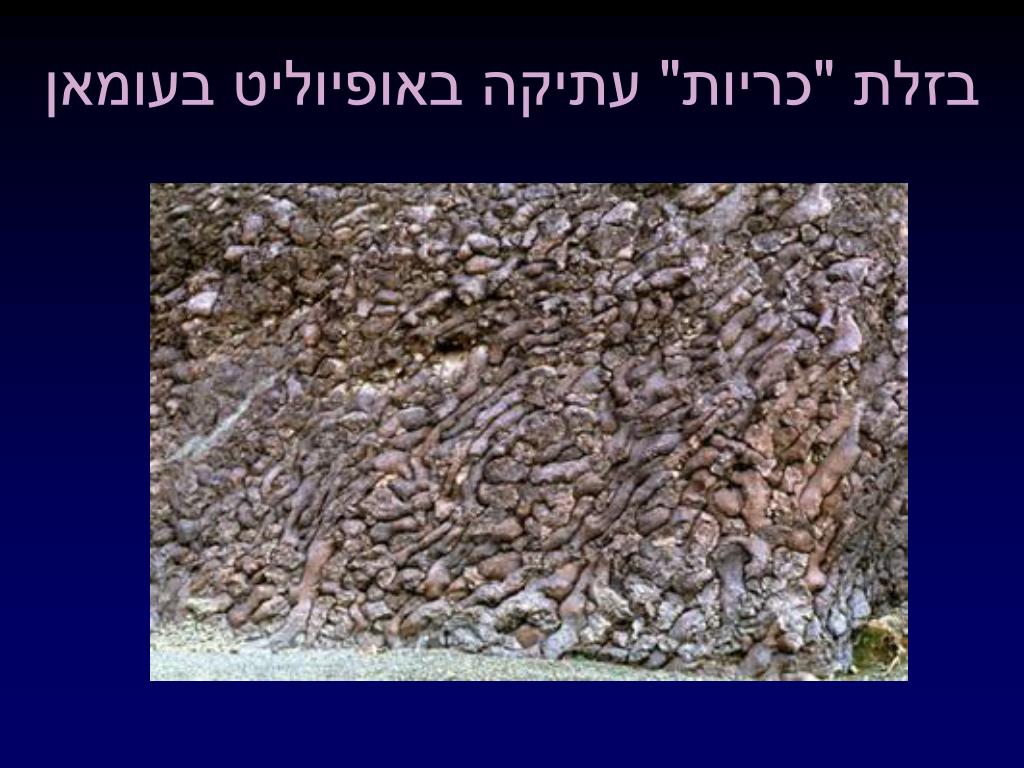

29. בזלת "כריות" עתיקה באופיוליט בעומאן

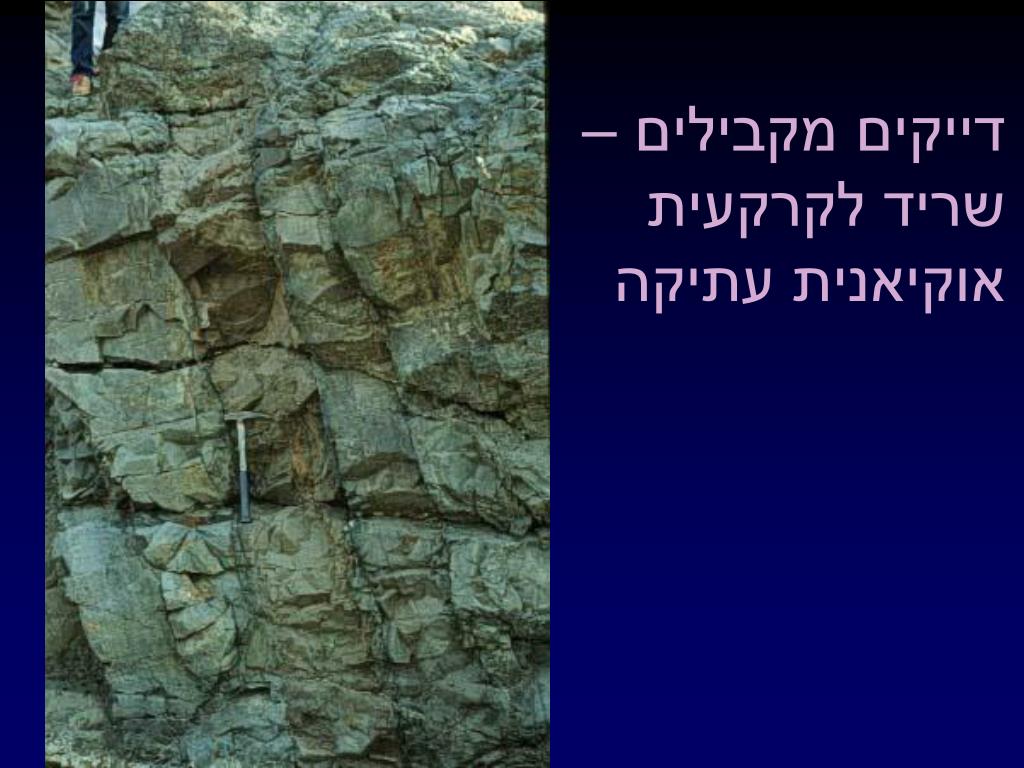

30. דייקים מקבילים – שריד לקרקעית אוקיאנית עתיקה

31. “Black Smokers”פעילות הידרותרמלית ברכס הפציפי

32. “Black Smokers”פעילות הידרותרמלית ברכס הפציפי לחומרים שהנביעות מכניסות לאוקיאנוסים יש השפעה משמעותית על הרכב המים

33. קרקעית האוקיאנוס האטלנטי

34. אנימציה

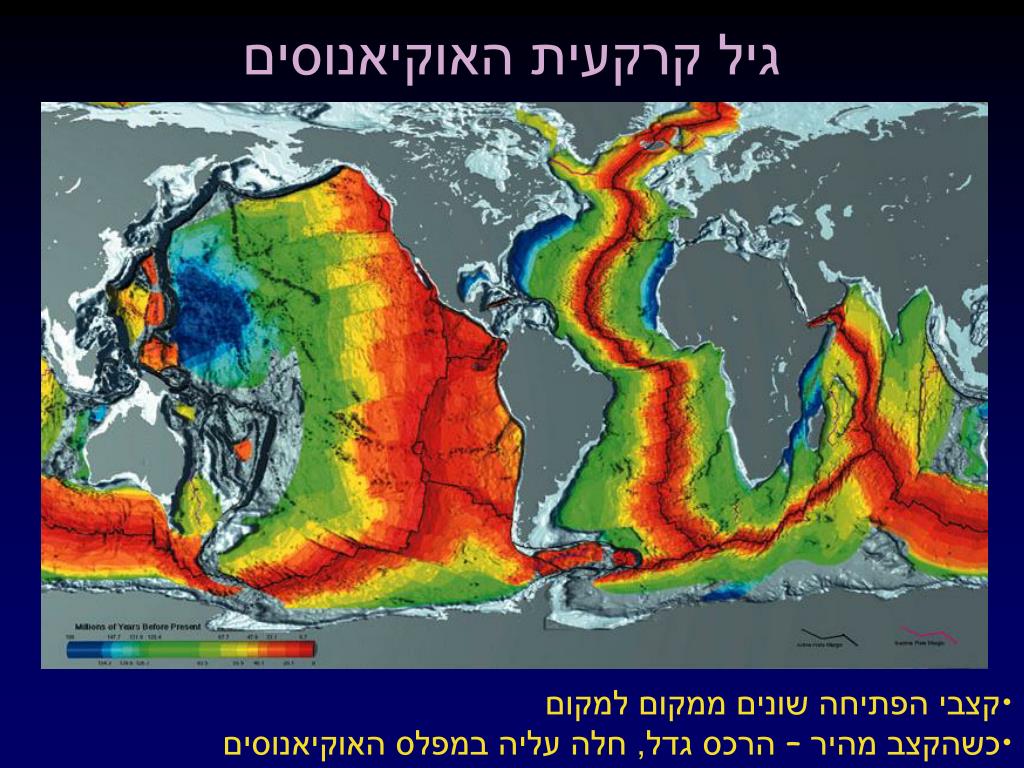

35. גיל קרקעית האוקיאנוסים • קצבי הפתיחה שונים ממקום למקום • כשהקצב מהיר – הרכס גדל, חלה עליה במפלס האוקיאנוסים

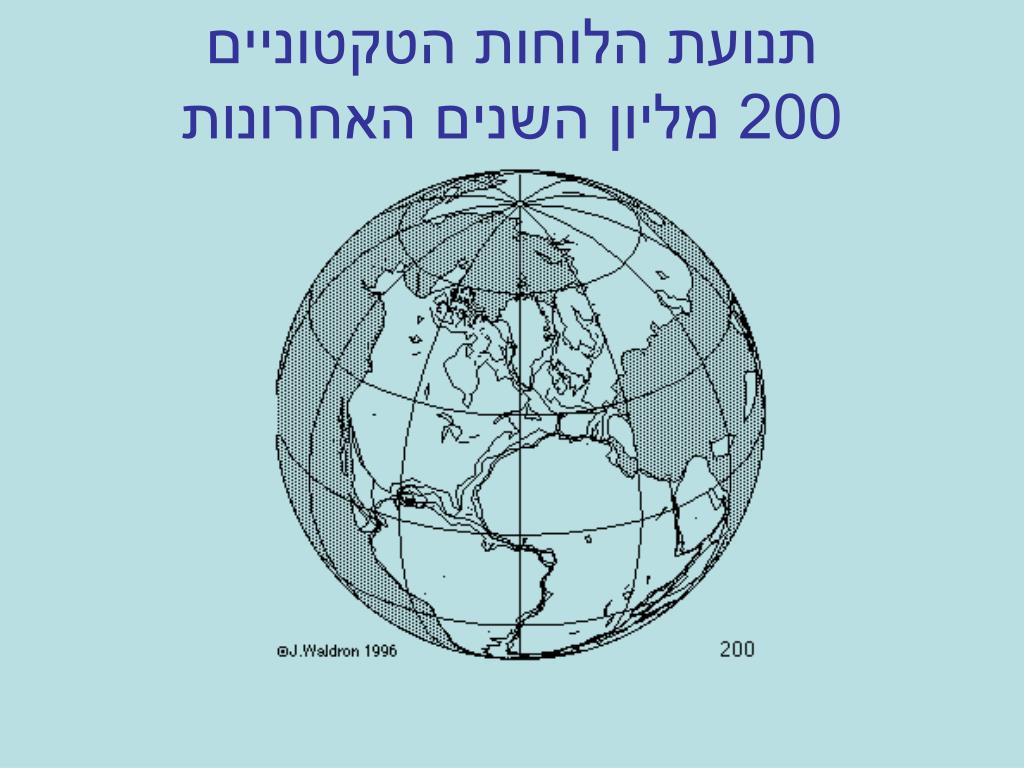

36. תנועת הלוחות הטקטוניים200 מליון השנים האחרונות

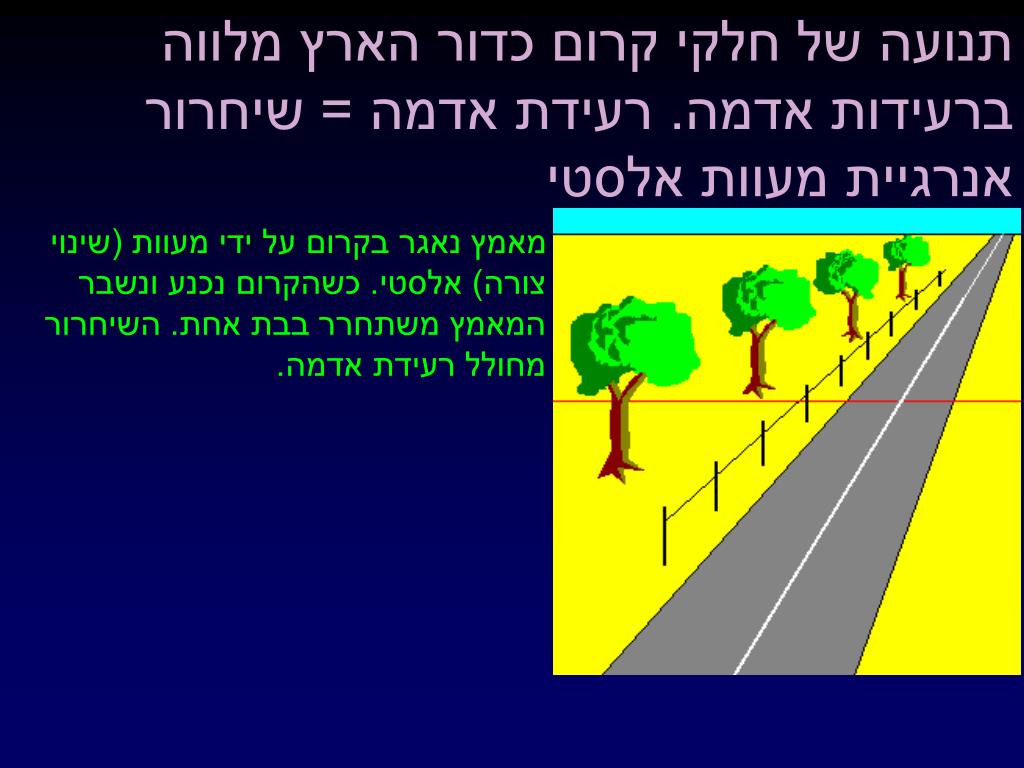

37. תנועה של חלקי קרום כדור הארץ מלווה ברעידות אדמה. רעידת אדמה = שיחרור אנרגיית מעוות אלסטי מאמץ נאגר בקרום על ידי מעוות (שינוי צורה) אלסטי. כשהקרום נכנע ונשבר המאמץ משתחרר בבת אחת. השיחרור מחולל רעידת אדמה.

38. רעידת אדמה מתחילה בנקודה המכונה מוקד. מהמוקד מתפשט הקרע וגדל למשטח המכונה משטח השבירה אוהעתק. מוקד

39. ברעידות חזקות הקרע מגיע עד פני השטח.רעידות משנה נפוצות בשולי משטח ההעתק העתק (משטח השבירה) מוקד הרעידה עוצמת הרעידה (המומנט הסייסמי)= שטח ההעתקXמידת התזוזהXהחיכוך יחידות: דיןXסנטימטר

40. הרי געש פעילים ורעידות אדמה

41. עומק רעידות האדמה גדל כלפי צפון מזרח גבולות הלוחות בדרום מזרח אסיה הודו האוקיאנוס ההודי אוסטרליה

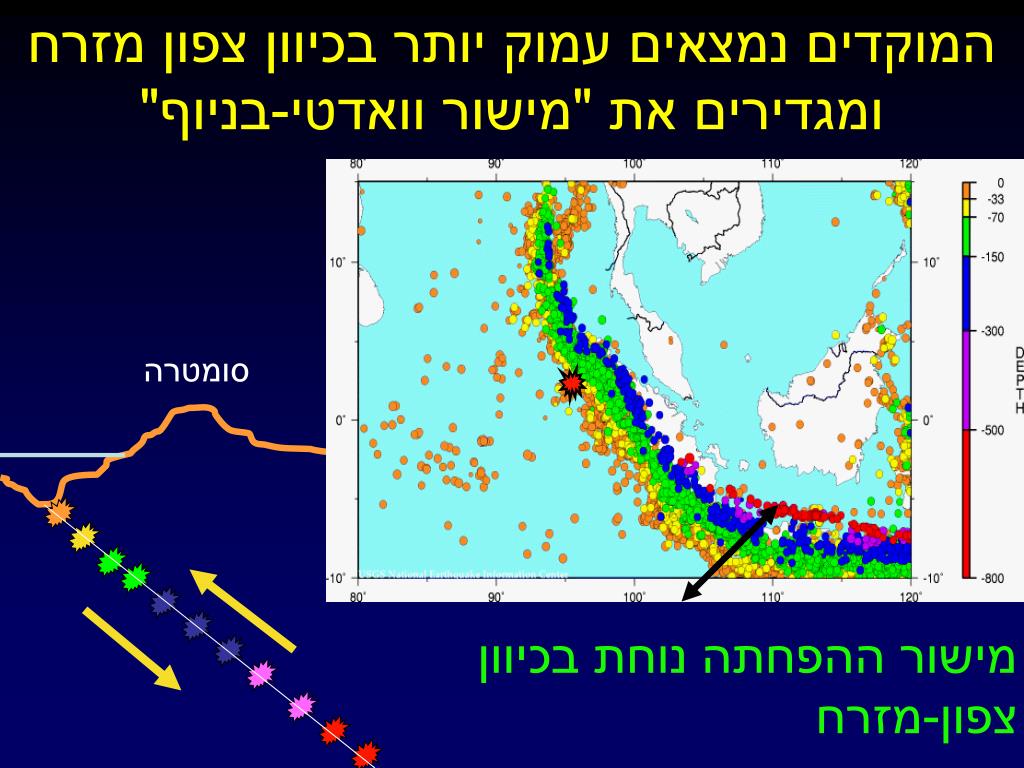

42. המוקדים נמצאים עמוק יותר בכיוון צפון מזרחומגדירים את "מישור וואדטי-בניוף" סומטרה מישור ההפחתה נוחת בכיוון צפון-מזרח

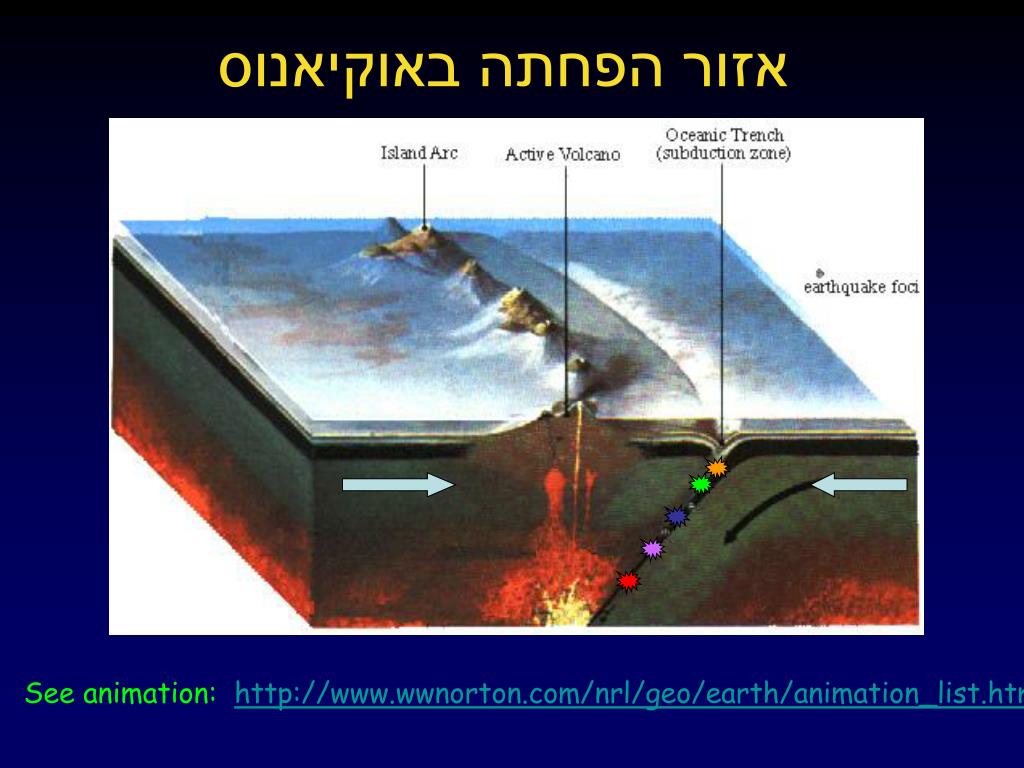

43. אזור הפחתה באוקיאנוס See animation: http://www.wwnorton.com/nrl/geo/earth/animation_list.htm

44. רעידות אדמה מצביעות על הגבולות שבין הלוחות, שם עיקר הפעילות הטקטונית

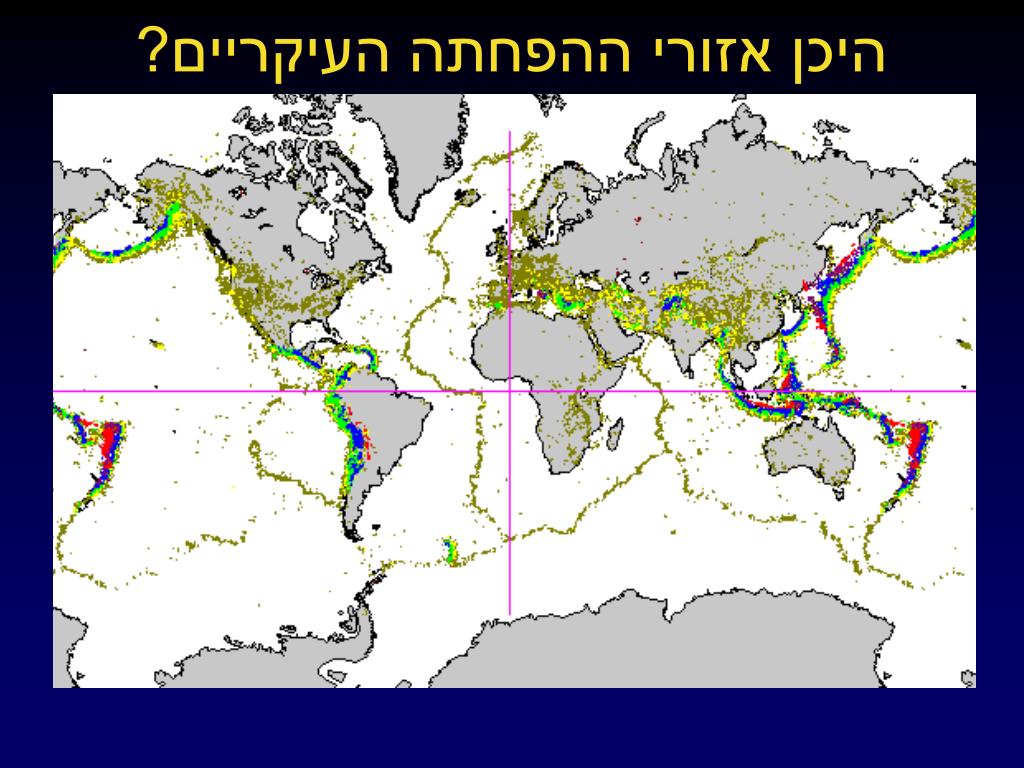

45. היכן אזורי ההפחתה העיקריים?

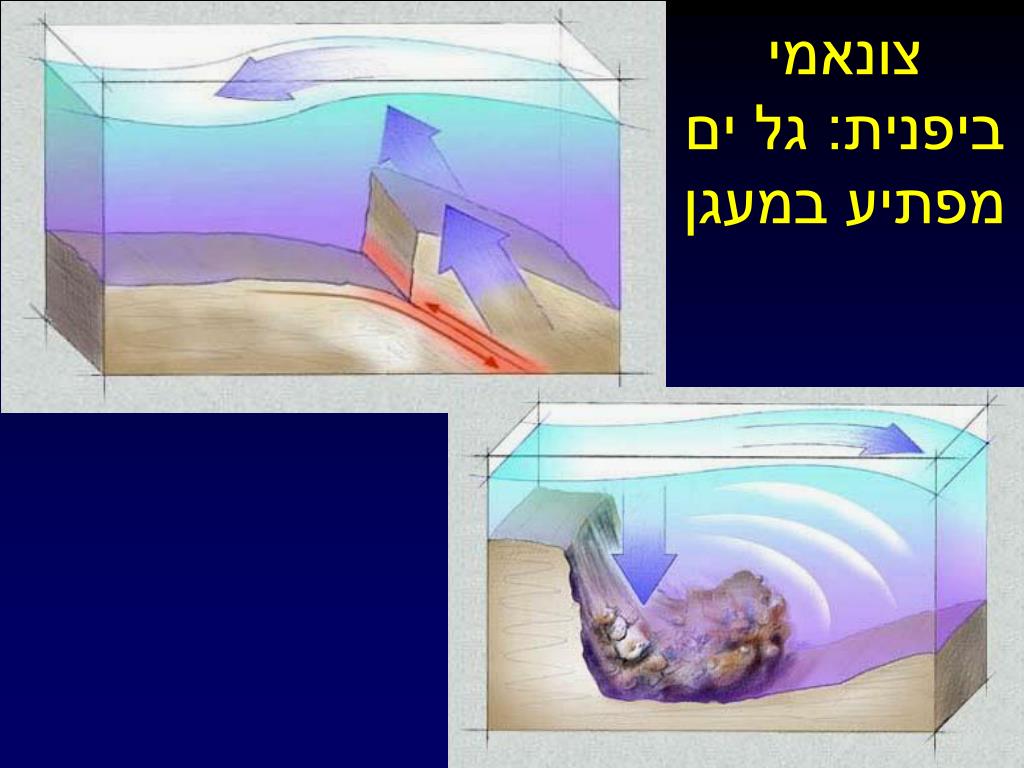

46. צונאמי ביפנית: גל ים מפתיע במעגן

47. גלי צונאמי נוצרים כשמסה גדולה של מים זזה בפתאומיות, לרוב עקב העתקה בקרקע הים לגלי ים שנגרמים מרוחות יש אורך גל של עשרות מטרים. לצונאמי אורך גל של עשרות קילומטרים. מהירות התקדמות: כ-700 עד 1000 קמ"ש. הגלים גובהים ונשברים בקרבת החוף בגלל השפעת הקרקעית.

48. צונאמי, תאילנד 26.12.2004

49. סוגי התנועה בגבולות שבין הלוחות • פתיחה (בעיקר באוקיאנוסים, נוצר שטח חדש) • התנגשות (מופחת שטח) • טרנספורם (תנועה במקביל, אין שינוי בשטח) • אלכסונית (שילוב של רכיב התנגשות או פתיחה ורכיב מקביל לגבול)

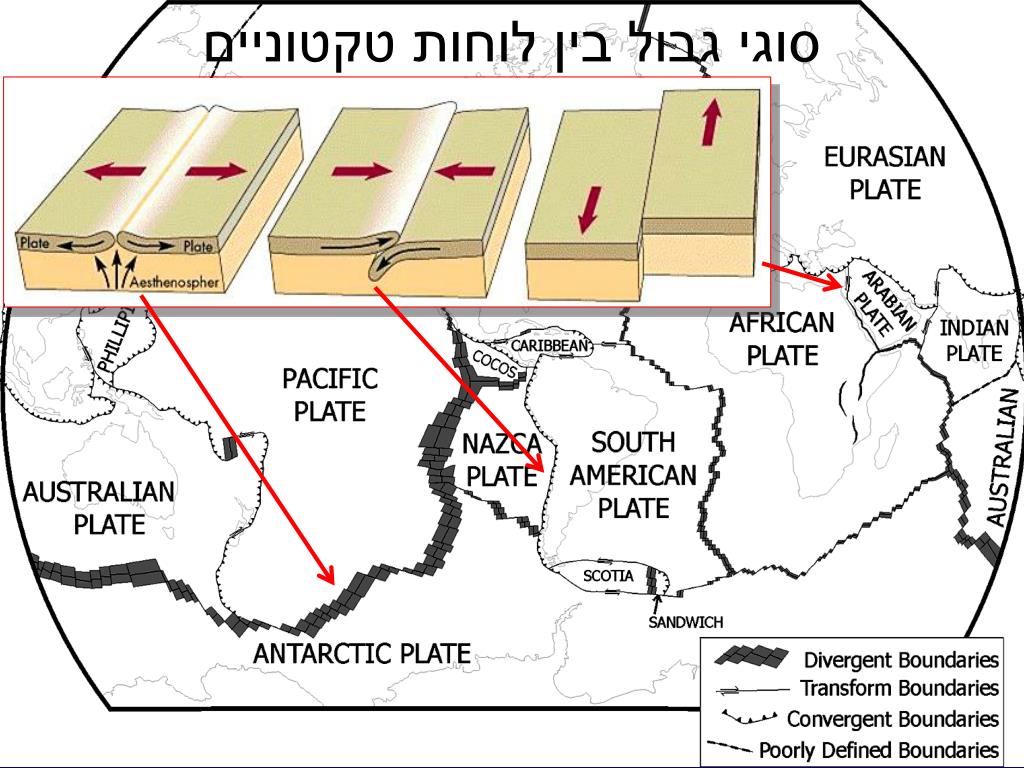

50. סוגי גבול בין לוחות טקטוניים
