第三节 机车牵引负载电路. 机车牵引负载电路:电力机车牵引工况下的牵引电动机电路。 影响机车的牵引力或制动力的因素: 牵引电机本身的电气特性 机械悬挂方式、电机激磁方式 电机速度控制方式 电机之间的联结分式; 机械走行部分的结构. 一、有级与无级调速机车的牵引持性. 牵引限制: 最大速度限制-机车结构速度; 电机的安全换向限制-VI为常数,否则环火或火花; 粘着限制-牵引力大于最大值时空转; 电机最大电流限制-电机电流大于额定值时发热;. 一、有级与无级调速机车牵引持性(续1). 调速过程: 级间变化时有电流冲击和牵引力的冲击;
E N D
第三节 机车牵引负载电路 • 机车牵引负载电路:电力机车牵引工况下的牵引电动机电路。 • 影响机车的牵引力或制动力的因素: • 牵引电机本身的电气特性 • 机械悬挂方式、电机激磁方式 • 电机速度控制方式 • 电机之间的联结分式; • 机械走行部分的结构
牵引限制: 最大速度限制-机车结构速度; 电机的安全换向限制-VI为常数,否则环火或火花; 粘着限制-牵引力大于最大值时空转; 电机最大电流限制-电机电流大于额定值时发热; 一、有级与无级调速机车牵引持性(续1)

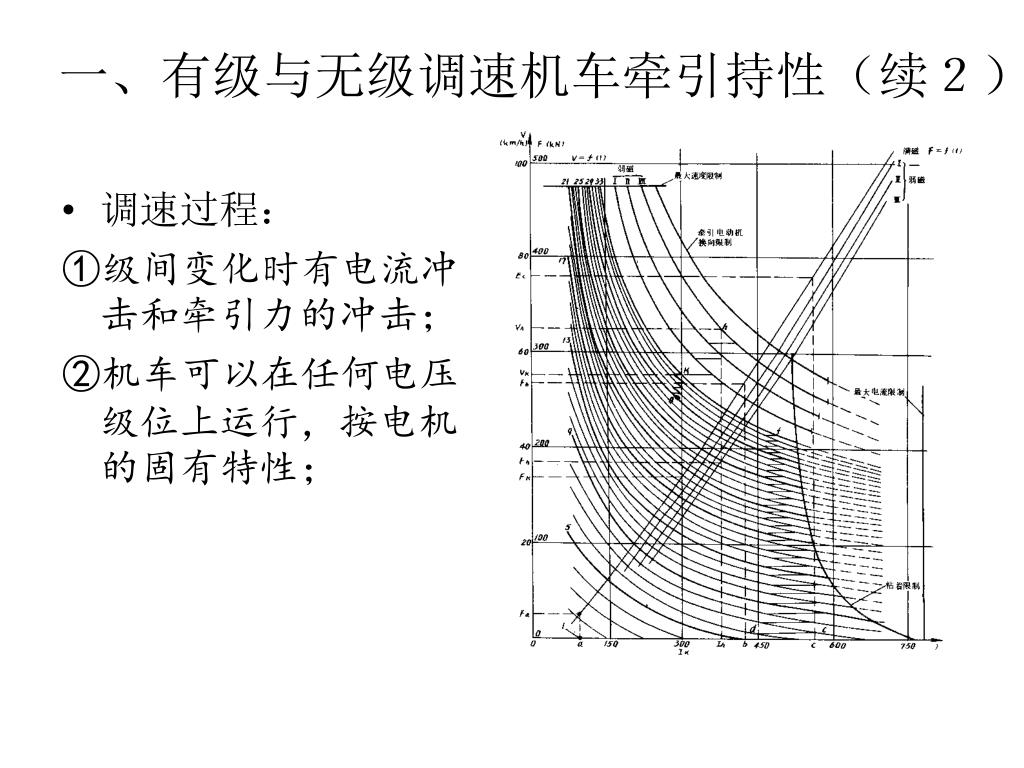

调速过程: 级间变化时有电流冲击和牵引力的冲击; 机车可以在任何电压级位上运行,按电机的固有特性; 一、有级与无级调速机车牵引持性(续2)
2、无级调速 可按任何曲线运行,无级调速控制有: 有恒流控制(6G机车) 恒压和恒流控制(SS4) 特性控制(8K、SS4G………) 一、有级与无级调速机车牵引持性(续3)
特性控制优点: 恒流启动,平稳快速,准恒速运行; 操作方便,粘着性能好。 现机车多用。 一、有级与无级调速机车牵引持性(续4)
牵引电机之间的联结方式: 第一种是集中供电,牵引电机并联运行SS1、SS3; 第二种是部分集中供电,同一转向架牵引电机并联运行,6G、SS4、SS7、SS8、SS9等 二、牵引电机的联接 集中供电,牵引电机并联 部分集中供电,同一转向架电机并联

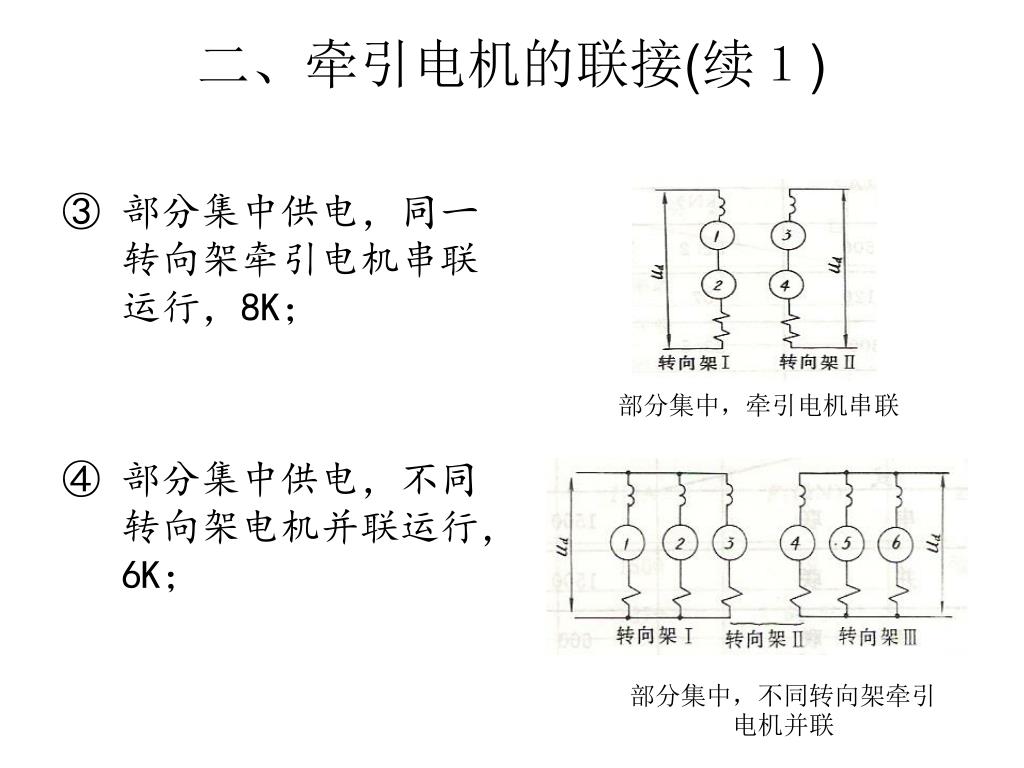

部分集中供电,同一转向架牵引电机串联运行,8K;部分集中供电,同一转向架牵引电机串联运行,8K; 部分集中供电,不同转向架电机并联运行,6K; 二、牵引电机的联接(续1) 部分集中,牵引电机串联 部分集中,不同转向架牵引电机并联
二、牵引电机的联接(续2) 作业:自学电机串联与并联的性能比较,并利用电机学和数学知识从理论是指导电机串联时,因轮径和电机特性引起的牵引力差较并联时小。 说明:随着技术的发展电力电子技术和网络控制技术发展,为了充全利用粘着,现机车开始采用轴控制技术.
M M’ Fi o Fi ’ f i ’ o’ Gi 三、电机的空转与滑行 1、牵引力的产生
三、电机的空转与滑行(续1) • 2、粘着 • o’点保持相对静止,轮轨之间没有相对滑动,在力Fi’的作用下,动轮对绕o‘点作滚动运动。 动轮与钢轨接触处,由于正压力而出现的保持轮轨接触处相对静止、而不相对活动的现象称为“粘着”。 • 粘着状态下的静摩擦力fi又称为粘着力。
三、电机的空转与滑行(续2) • 轮轨间的粘着与静力学中的静摩擦力具有十分相似的物理性质。驱动转矩M产生的切向力Fi增大时,粘着力fi随之增大,并保持与Fi相等。当切向力增大到一定数值时,粘着力达到最大值。若使切向力继续增大,粘着力反而迅速减小,发生空转。粘着力fi最大值: fimax=μGi,μ粘着系数
三、电机的空转与滑行(续3) 3、粘着利用 机车电机M/R接近最大粘着力μGi时,牵引力利用充分,大于时会发生空转,小得太多时利用不充分。 4、轴重补偿 实际上每个轮对的Gi是不一样的,轴控可以充分利用粘着力。架控中的轴重补偿也可充分利用粘着。

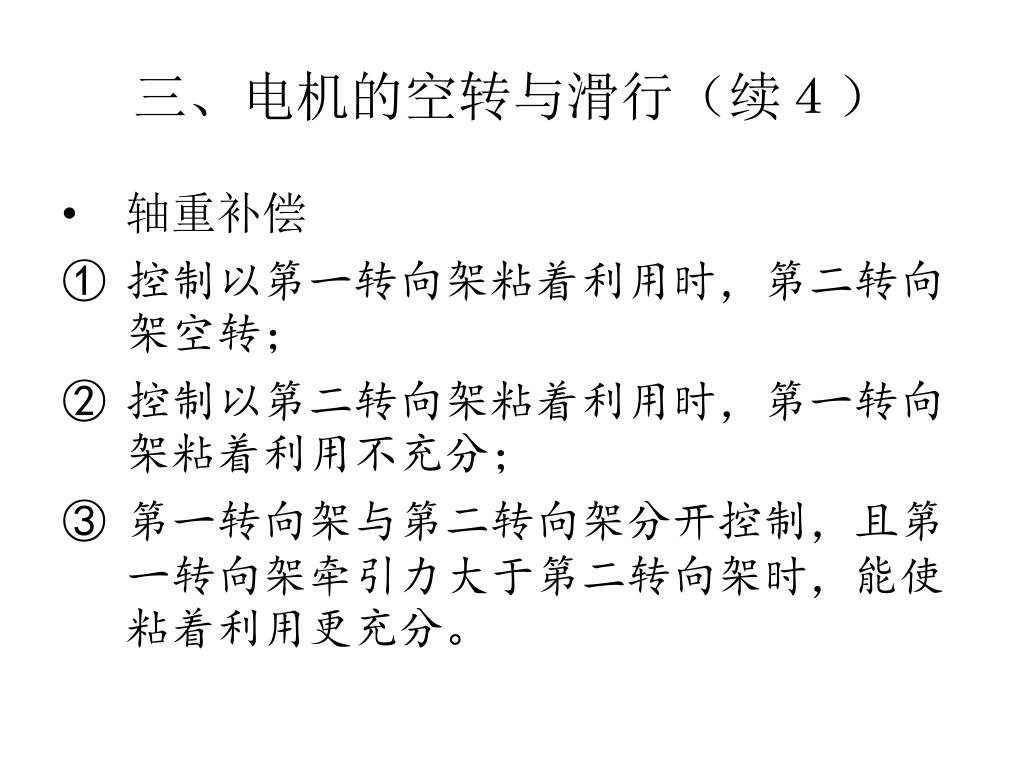

三、电机的空转与滑行(续4) • 轴重补偿 • 控制以第一转向架粘着利用时,第二转向架空转; • 控制以第二转向架粘着利用时,第一转向架粘着利用不充分; • 第一转向架与第二转向架分开控制,且第一转向架牵引力大于第二转向架时,能使粘着利用更充分。

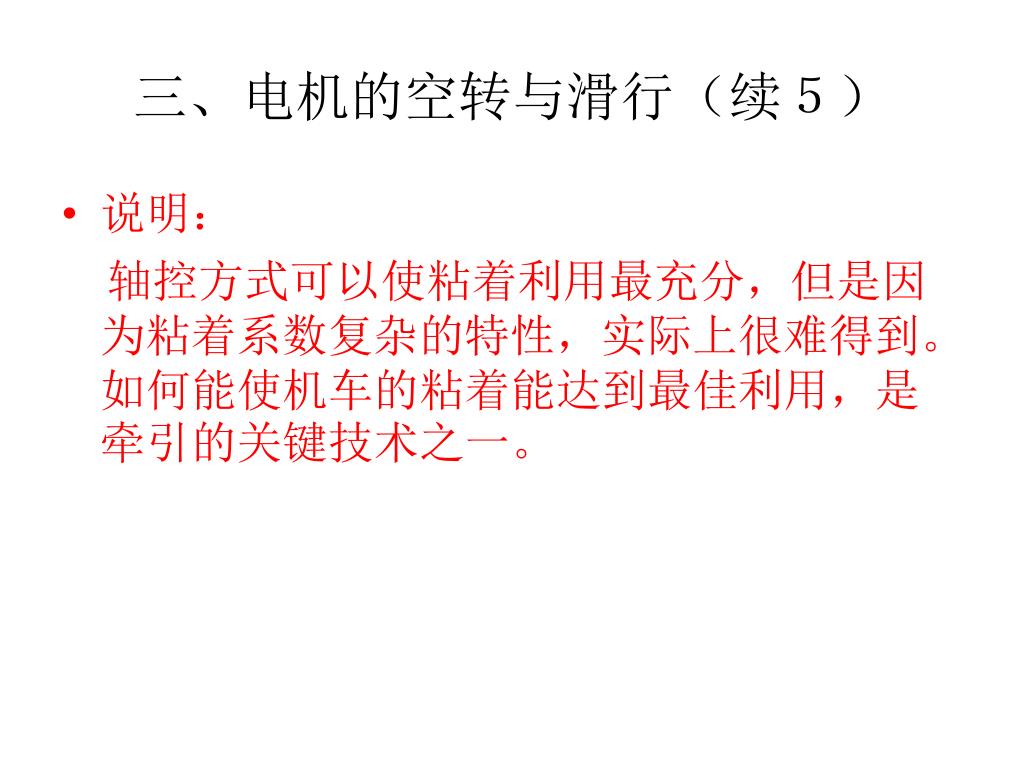

三、电机的空转与滑行(续5) • 说明: 轴控方式可以使粘着利用最充分,但是因为粘着系数复杂的特性,实际上很难得到。如何能使机车的粘着能达到最佳利用,是牵引的关键技术之一。
三、电机的空转与滑行(续6) 空转—— 牵引时,牵引力大于轮轨间的粘着力,轮轨间发生相对滑动的现象。 滑行—— 制动时,制动力大于轮轨间的粘着力,轮轨间发生相对滑动的现象。 • 5、空转过程

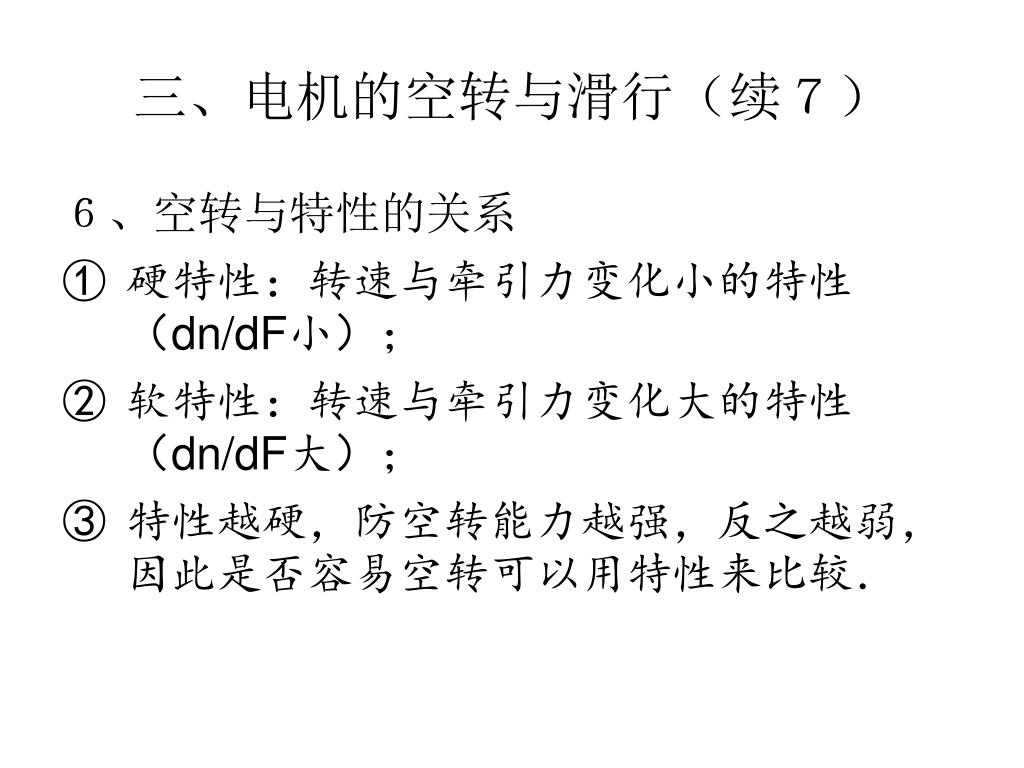

三、电机的空转与滑行(续7) 6、空转与特性的关系 • 硬特性:转速与牵引力变化小的特性(dn/dF小); • 软特性:转速与牵引力变化大的特性(dn/dF大); • 特性越硬,防空转能力越强,反之越弱,因此是否容易空转可以用特性来比较.
三、电机的空转与滑行(续8) • 电机串联特性较并联软,更容易空转; • 串激电机较并激特性软,更容易空转。 作业: 1、分析为何电机串联特性较并联软,串激电机较并激特性软; 2、画出电机恒压控制、恒流控制和恒速控制的特性,并以此来比较空转发生容易程度的顺序。
四、牵引电机励磁方式 • 串励电机:起动力矩大,恒功性能好,有牛马特性,但防空转性能差。 • 并励电机:防空转性能好,但其它性能差,实际中很少用。 • 复励电机:有较硬的特性,防空转性能好。但空转发生的速度慢,要求较灵敏的防空转检测系统。
