Государственный научно-производственный ракетно-космический центр « ЦСКБ-Прогресс »

1. Государственный научно-производственный ракетно-космический центр «ЦСКБ-Прогресс» Космический аппарат «Ресурс-П» – новые возможности для потребителей информации ДЗЗ 13-я Международная научно-техническая конференция «От снимка к карте: цифровые фотограмметрические технологии» 21 – 27 сентября 2013г. Докладчик: А.А. Федосеев

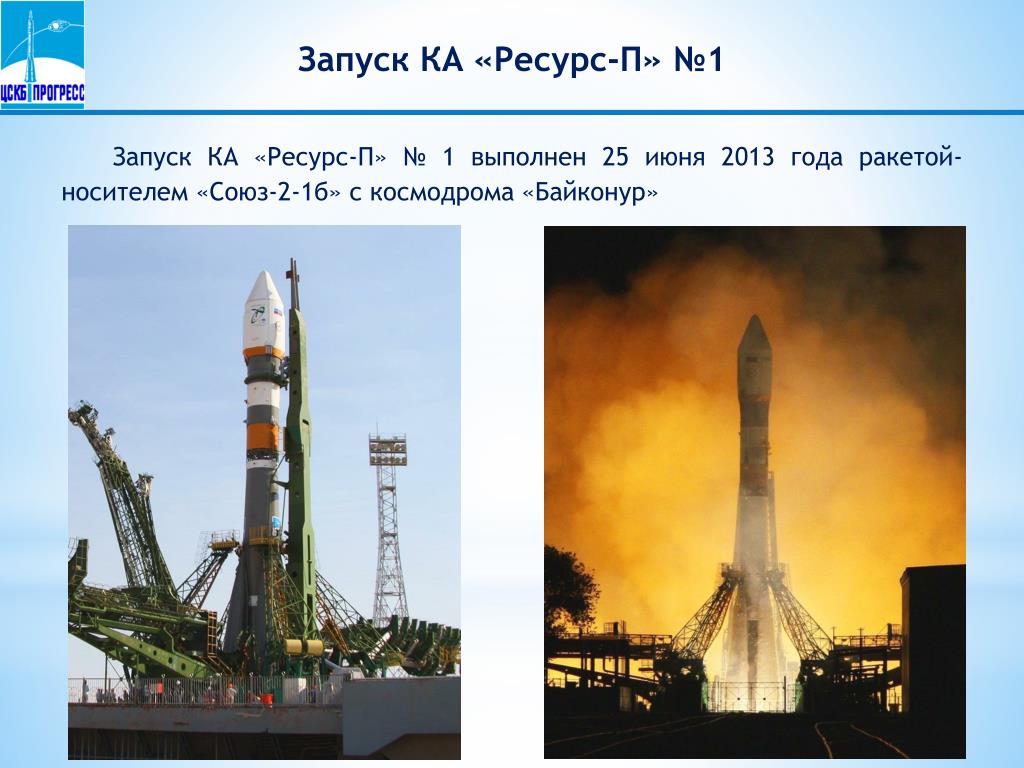

2. Запуск КА «Ресурс-П» №1 Запуск КА «Ресурс-П» № 1 выполнен 25 июня 2013 года ракетой-носителем «Союз-2-1б» с космодрома «Байконур»

3. Назначение Космическая аппарат «Ресурс-П» предназначен для дистанционного зондирования Земли (ДЗЗ) и передачи полученных данных по радиоканалу на наземный комплекс планирования целевого применения, приема, обработки и распространения информации для решения широкого спектра целевых задач в интересах заказчиков: Министерства природных ресурсов России, МЧС России, Минсельхоза, Росрыболовства, Росгидромета, Федеральной службы государственной регистрации, кадастра, картографии и других потребителей, а также для использования в целях развития международного сотрудничества России в области контроля и охраны окружающей среды и других актуальных задач ДЗЗ. Космический аппарат создан ГНПРКЦ «ЦСКБ-Прогресс» по заказу Федерального космического агентства в интересах социально-экономического развития Российской Федерации и международного сотрудничества

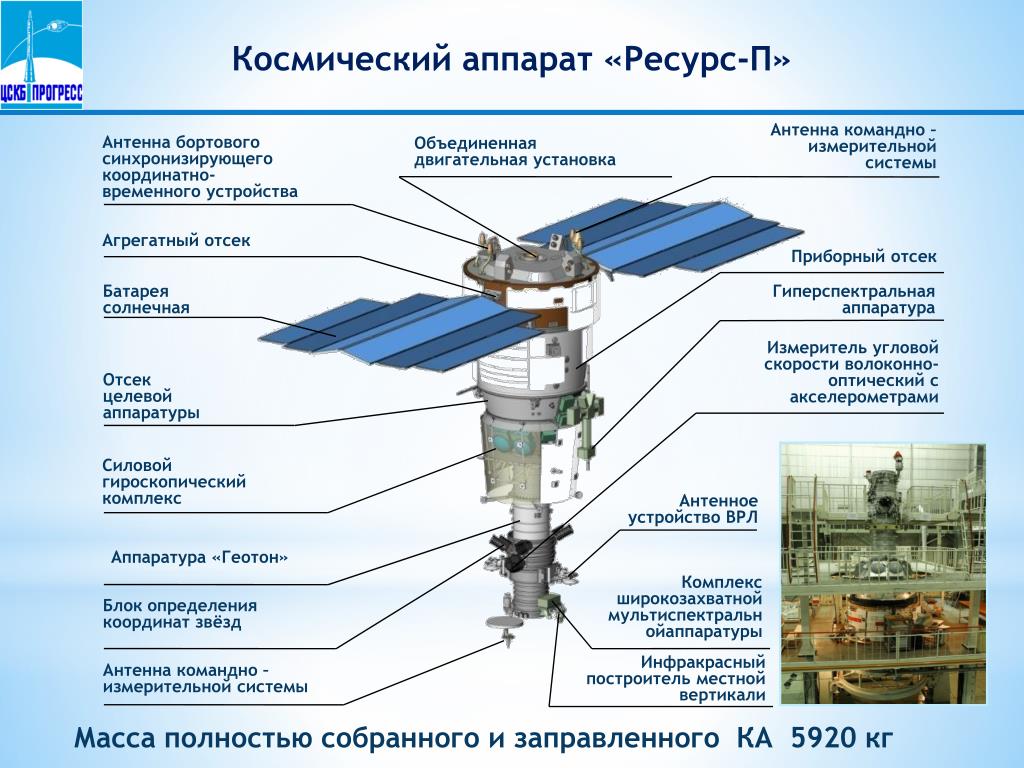

4. Космический аппарат «Ресурс-П» Антенна командно – измерительной системы Антенна бортового синхронизирующего координатно-временного устройства Объединенная двигательная установка Агрегатный отсек Приборный отсек Батарея солнечная Гиперспектральная аппаратура Измеритель угловой скорости волоконно-оптический с акселерометрами Отсек целевой аппаратуры Силовой гироскопический комплекс Антенное устройство ВРЛ Аппаратура «Геотон» Комплекс широкозахватной мультиспектральнойаппаратуры Блок определения координат звёзд Инфракрасный построитель местной вертикали Антенна командно – измерительной системы Масса полностью собранного и заправленного КА 5920 кг

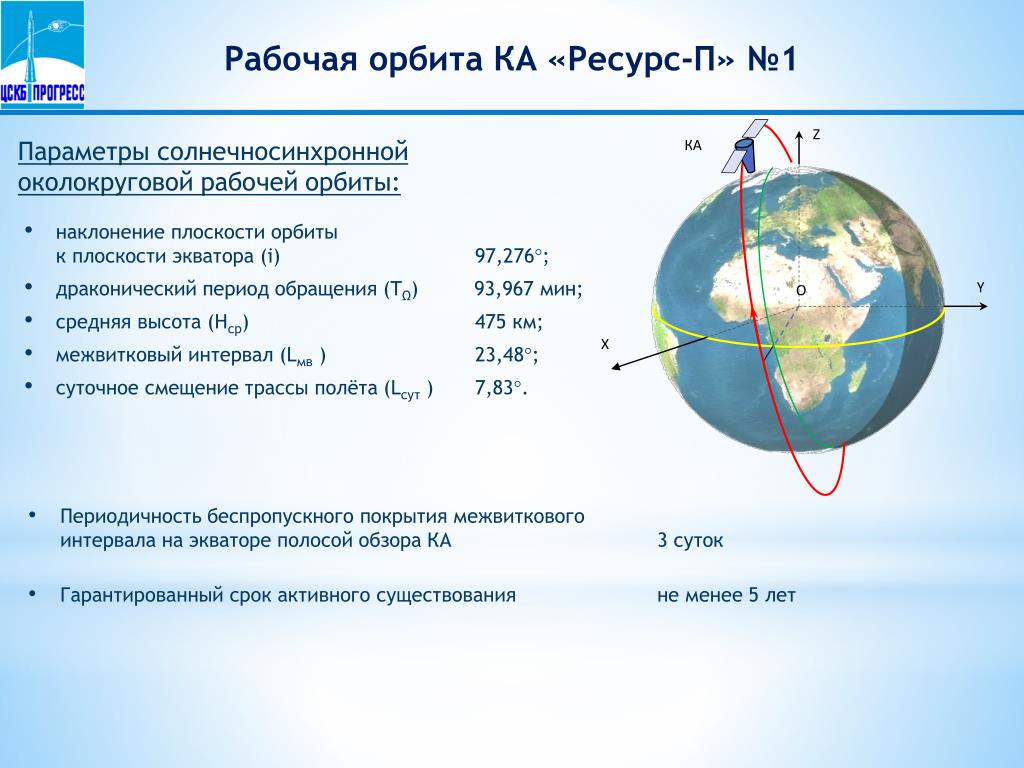

5. Рабочая орбита КА «Ресурс-П» №1 Z КА Параметры солнечносинхроннойоколокруговойрабочей орбиты: Y O X • наклонение плоскости орбиты к плоскости экватора (i) 97,276; • драконический период обращения (TΩ)93,967 мин; • средняя высота (Hср) 475 км; • межвитковый интервал (Lмв ) 23,48; • суточное смещение трассы полёта (Lсут) 7,83.

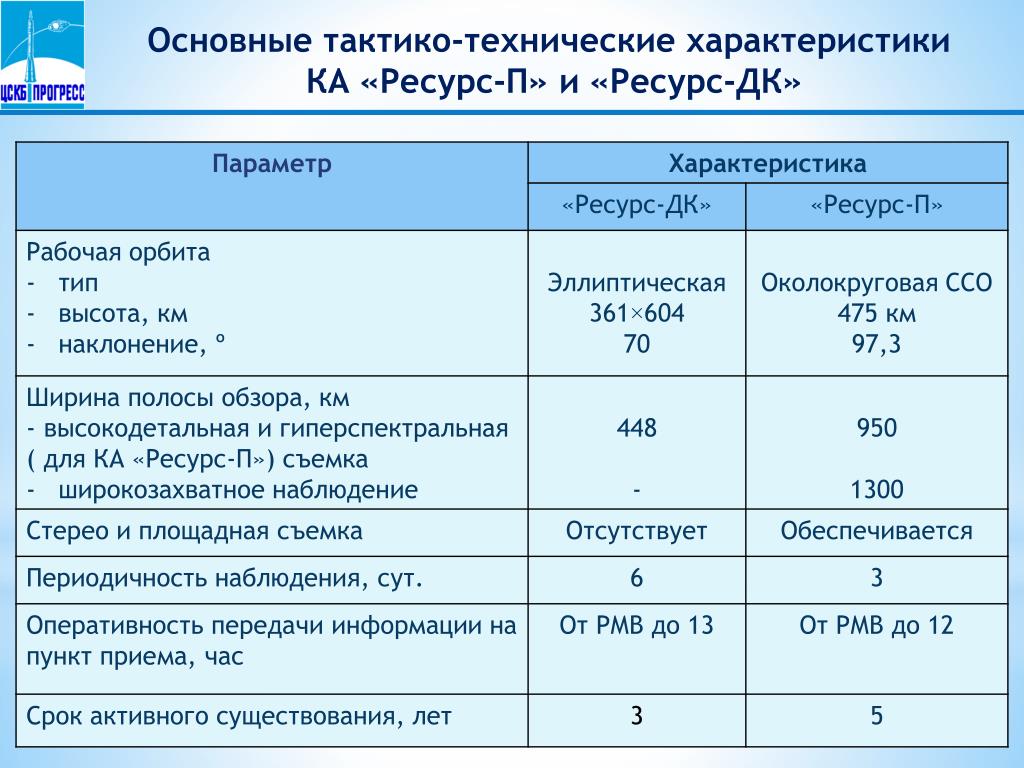

6. Основные тактико-технические характеристики КА «Ресурс-П» и «Ресурс-ДК»

7. Основные тактико-технические характеристики КА «Ресурс-П» и «Ресурс-ДК»

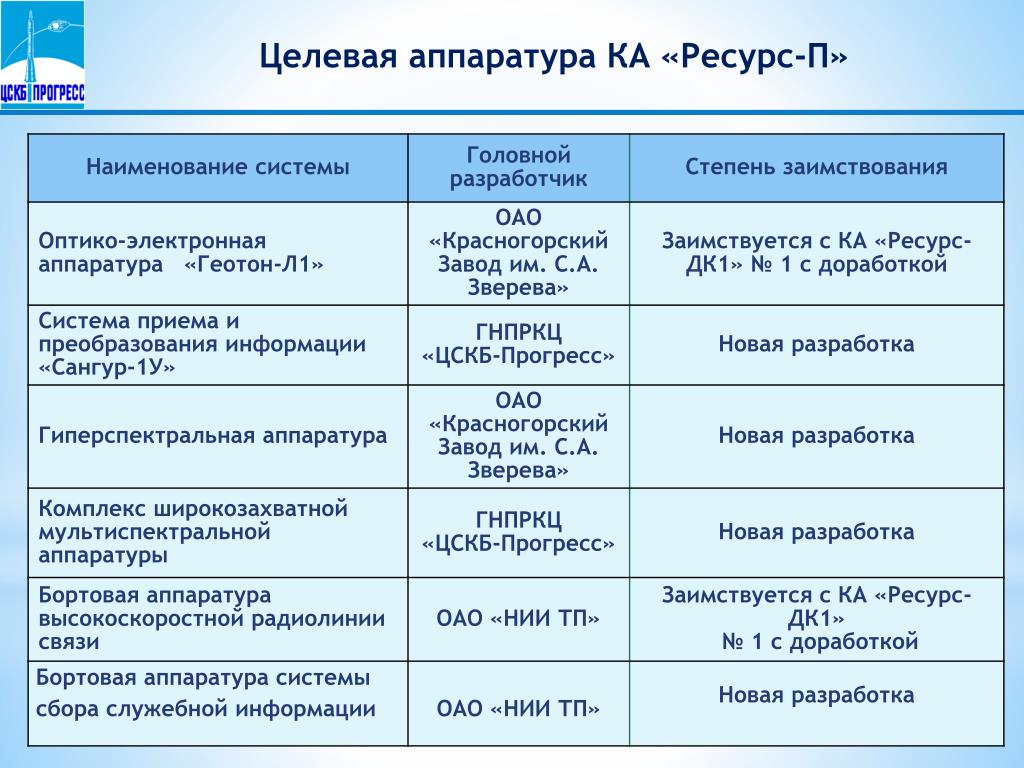

8. Целевая аппаратура КА «Ресурс-П»

9. Оптико-электронный комплекс «Геотон-Л1» с СППИ «Сангур-1У» Оптико-механический блок аппаратуры «Геотон-Л1» обеспечивает формирование изображения в плоскости чувствительных элементов оптико-электронных преобразователей. Система приема и преобразования информации «Сангур-1У» осуществляет преобразование непрерывно движущегося изображения видимого диапазона, сформированного оптико-электронной аппаратурой, в цифровой электрический сигнал, обработку, сжатие и выдачу его в БА ВРЛ.

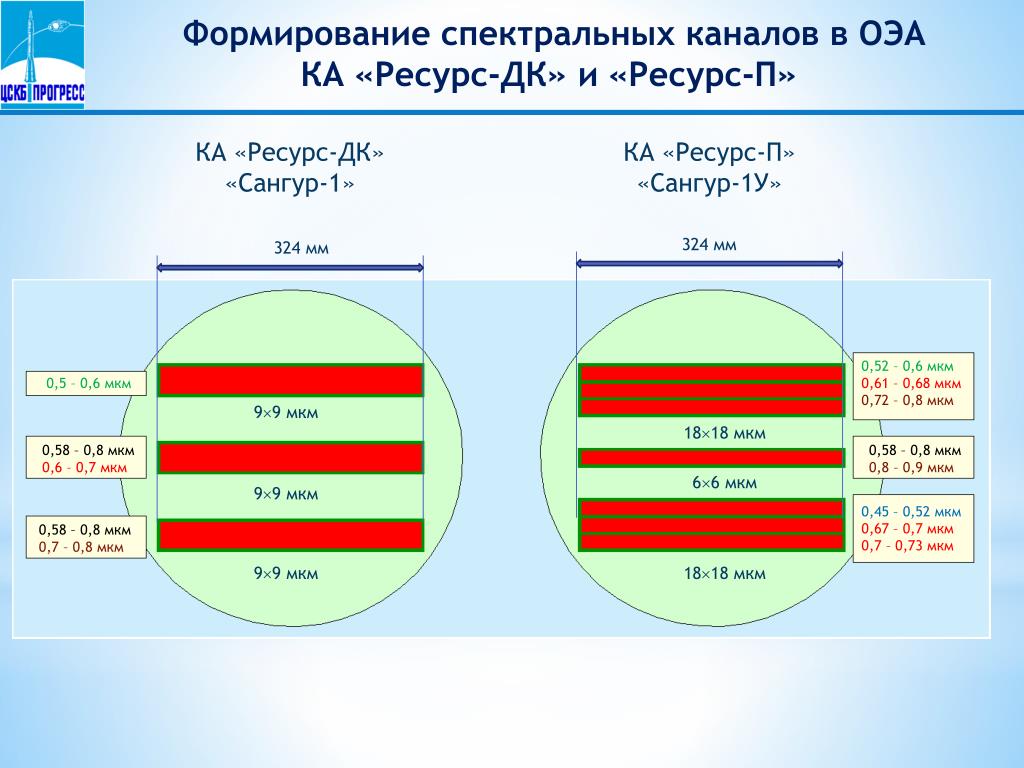

10. Формирование спектральных каналов в ОЭА КА «Ресурс-ДК» и «Ресурс-П» КА «Ресурс-ДК» «Сангур-1» КА «Ресурс-П» «Сангур-1У» 324 мм 324 мм 0,52 – 0,6 мкм 0,61 – 0,68 мкм 0,72 – 0,8 мкм 0,5 – 0,6 мкм 99 мкм 1818 мкм 0,58 – 0,8 мкм 0,6 – 0,7 мкм 0,58 – 0,8 мкм 0,8 – 0,9 мкм 66 мкм 99 мкм 0,45 – 0,52 мкм 0,67 – 0,7 мкм 0,7 – 0,73 мкм 0,58 – 0,8 мкм 0,7 – 0,8 мкм 1818 мкм 99 мкм

11. Преимущество КА «Ресурс-П» в части ширины полосы захвата

12. Гиперспектральная аппаратура (ГСА) • ГСА предназначена для: • гиперспектральной съемки поверхности • Земли в видимом и ближнем ифракрасном диапазонах спектра; • передачи гиперспектральной информации в ВРЛ для дальнейшей передачи на Землю; • получения данных о спектральной плотности энергетической яркости на входном зрачке аппаратуры.

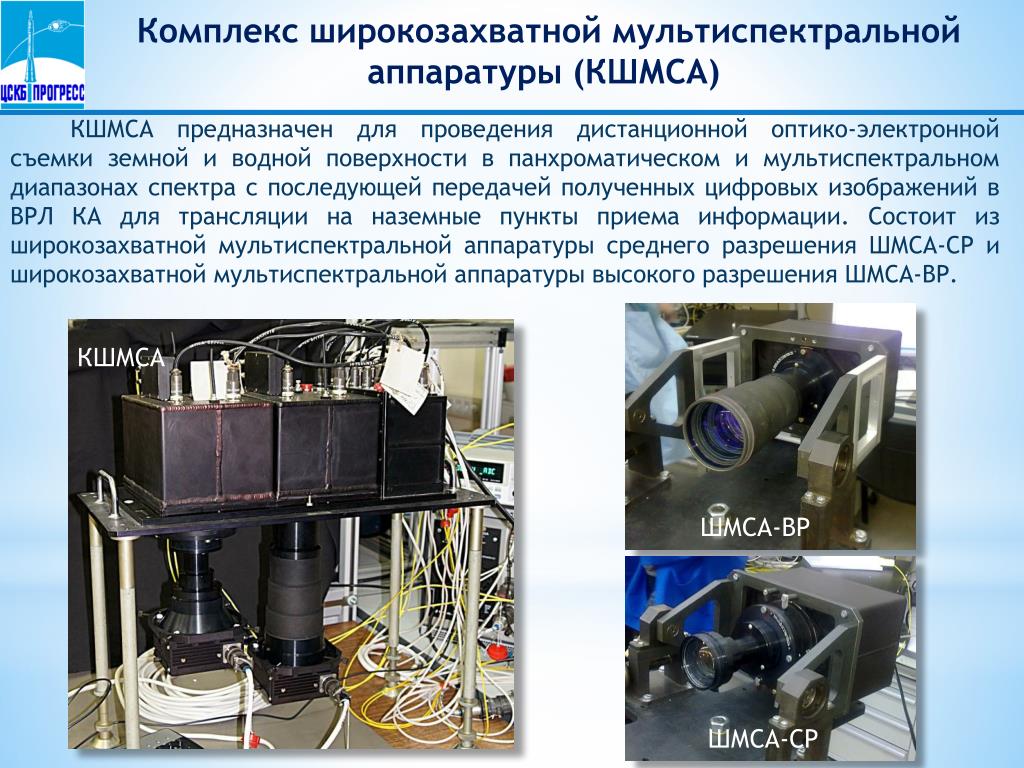

13. Комплекс широкозахватной мультиспектральной аппаратуры (КШМСА) КШМСА предназначен для проведения дистанционной оптико-электронной съемки земной и водной поверхности в панхроматическом и мультиспектральном диапазонах спектра с последующей передачей полученных цифровых изображений в ВРЛ КА для трансляции на наземные пункты приема информации. Состоит из широкозахватной мультиспектральной аппаратуры среднего разрешения ШМСА-СР и широкозахватной мультиспектральной аппаратуры высокого разрешения ШМСА-ВР. КШМСА ШМСА-ВР ШМСА-СР

14. Комплекс широкозахватной мультиспектральной аппаратуры (КШМСА)

15. Режимы съемки • Космический аппарат «Ресурс-П» обеспечивает: • Съемку в объектовом и маршрутном режимах с длительностью съемки маршрута от 2 до 300 с, как с постоянным креном и тангажом, так и со сканированием в процессе съемки с заданным азимутом. КА обеспечивает перенацеливание осей визирования съемочной аппаратуры в диапазоне от минус 45 до плюс 45° по каналу крена и тангажа, по каналу рыскания для съемки маршрутов с относительным азимутом от минус 60 до плюс 60°; • Проведение на витке стереосъемки маршрутов размером до 115 км; • Возможность работы с различным сочетанием объектовой и маршрутной съемки с включением высокодетальной, широкозахватной и гиперспектральной аппаратуры в любых сочетаниях; • Полное или выборочное использование отдельных полос захвата, формируемых оптико-электронными преобразователями в различных сочетаниях; • Съемку с одновременной передачей информации на пункт приема информации (ППИ), в том числе и ранее записанной информации; • Запоминание и последующее воспроизведение ранее записанной информации на пункты приёма информации.

16. Режимы съемки Направление полета Полоса обзора Съемка в объектовом режиме

17. Режимы съемки Направление полета Полоса обзора Съемка в маршрутном режиме

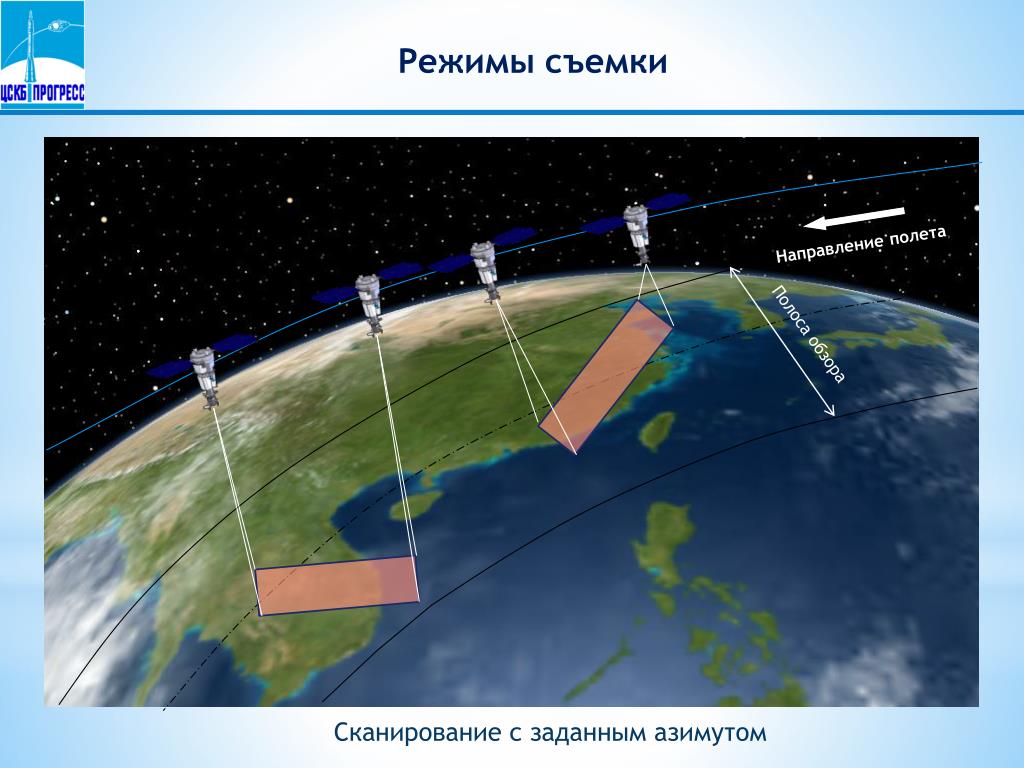

18. Режимы съемки Направление полета Полоса обзора Сканирование с заданным азимутом

19. Направление полета t1 t2 t3 t4 L Полоса обзора Режимы съемки Направление полета L Полоса обзора L – длина маршрута Съемка маршрута в нескольких спектральных диапазонах

20. Направление полета - высокодетельная съемка - гиперспектральная съемка Полоса обзора Режимы съемки Направление полета Полоса обзора Схема съемки одновременно высокодетальной аппаратурой и ГСА

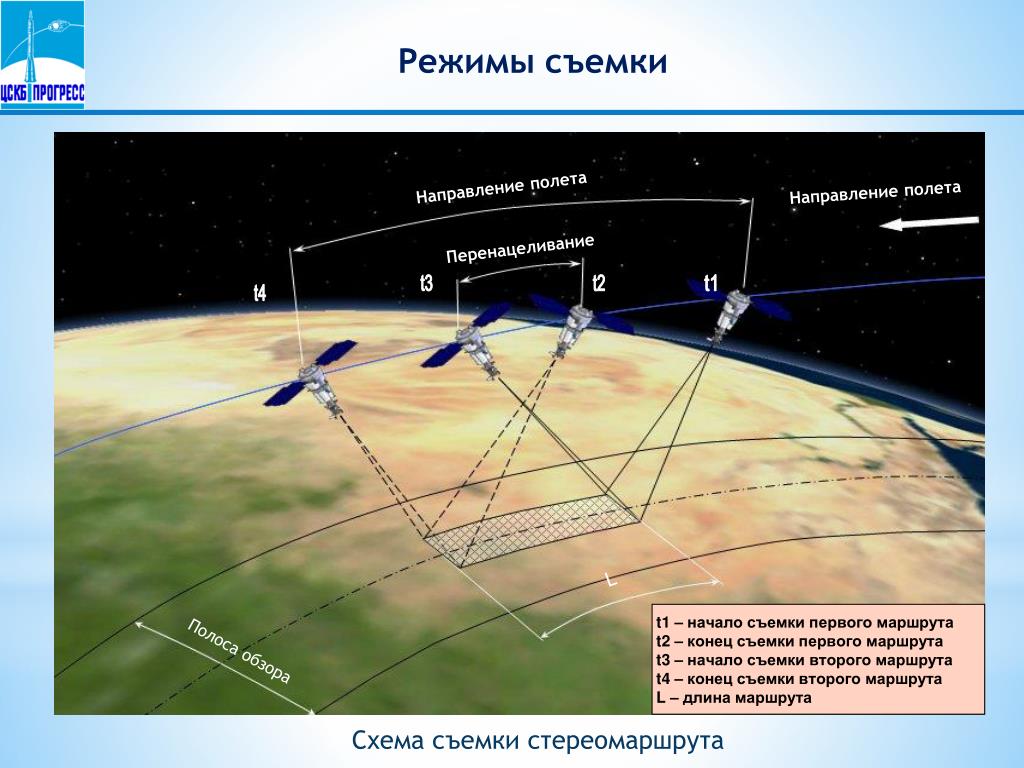

21. t3 t2 t1 t4 Режимы съемки Направление полета Направление полета Перенацеливание L t1 – начало съемки первого маршрута t2 – конец съемки первого маршрута t3 – начало съемки второго маршрута t4 – конец съемки второго маршрута L – длина маршрута Полоса обзора Схема съемки стереомаршрута

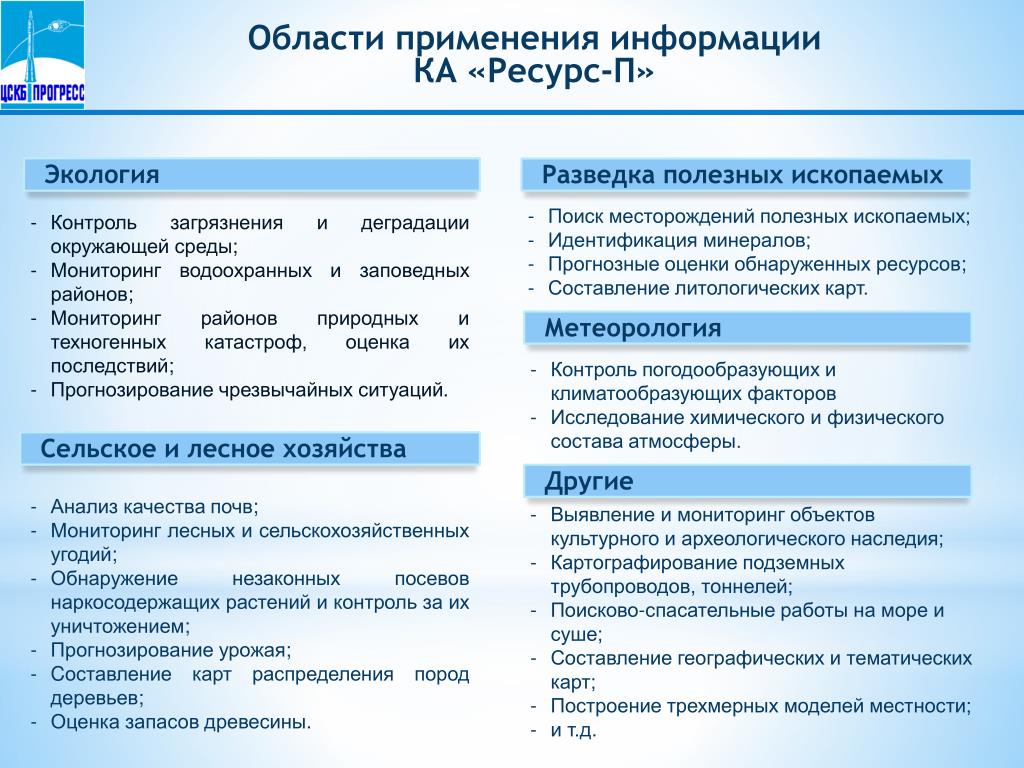

22. Области применения информации КА «Ресурс-П» Экология Разведка полезных ископаемых • Поиск месторождений полезных ископаемых; • Идентификация минералов; • Прогнозные оценки обнаруженных ресурсов; • Составление литологических карт. • Контроль загрязнения и деградации окружающей среды; • Мониторинг водоохранных и заповедных районов; • Мониторинг районов природных и техногенных катастроф, оценка их последствий; • Прогнозирование чрезвычайных ситуаций. Метеорология • Контроль погодообразующих и климатообразующих факторов • Исследование химического и физического состава атмосферы. Сельское и лесное хозяйства Другие • Анализ качества почв; • Мониторинг лесных и сельскохозяйственных угодий; • Обнаружение незаконных посевов наркосодержащихрастений и контроль за их уничтожением; • Прогнозирование урожая; • Cоставление карт распределения пород деревьев; • Оценка запасов древесины. • Выявление и мониторинг объектов культурного и археологического наследия; • Картографирование подземных трубопроводов, тоннелей; • Поисково-спасательные работы на море и суше; • Составление географических и тематических карт; • Построение трехмерных моделей местности; • и т.д.

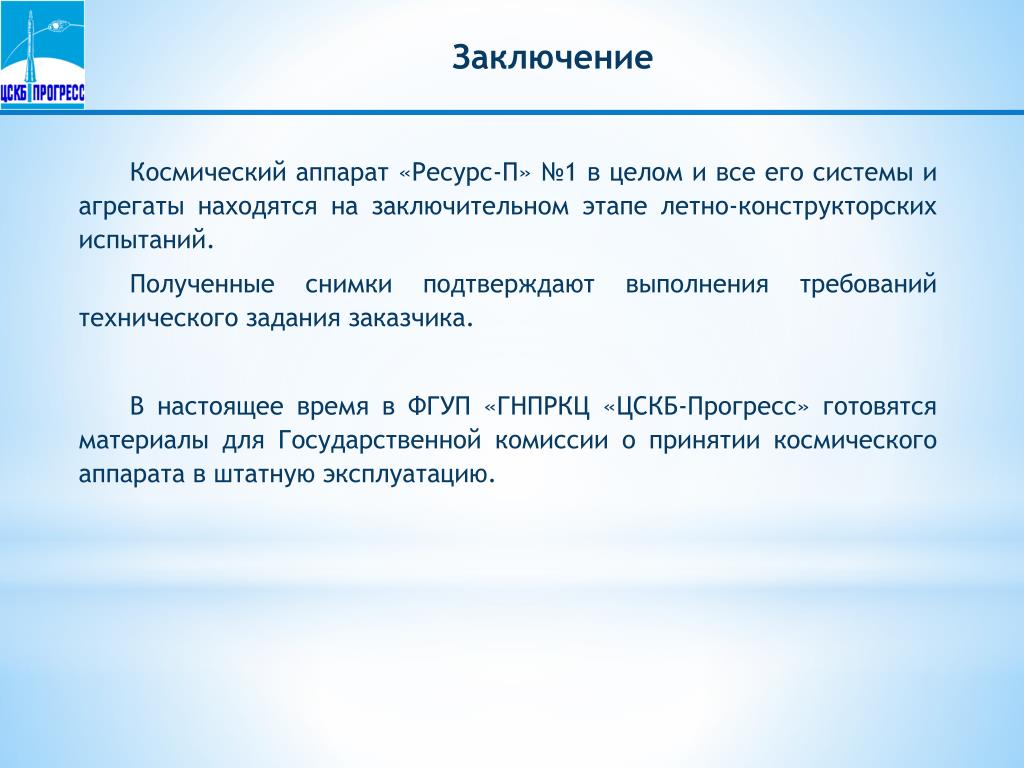

23. Заключение Космический аппарат «Ресурс-П» №1 в целом и все его системы и агрегаты находятся на заключительном этапе летно-конструкторских испытаний. Полученные снимки подтверждают выполнения требований технического задания заказчика. В настоящее время в ФГУП «ГНПРКЦ «ЦСКБ-Прогресс» готовятся материалы для Государственной комиссии о принятии космического аппарата в штатную эксплуатацию.

24. Спасибо за внимание
