Presentation Transcript


Slide1 l.jpg

Basisausbildung I

Lernabschnitt 10 Retten aus Höhen und Tiefen Besondere Rettungsmethoden

www.thw.de


Retten aus h hen und tiefen besondere rettungsmethoden l.jpg

Retten aus Höhen und Tiefen – Besondere Rettungsmethoden

  • Waagerechtes Ablassen

  • Lotrechtes Ablassen

  • Seilbahn

  • Leiterhebel

  • Schiefe Ebene

www.thw.de

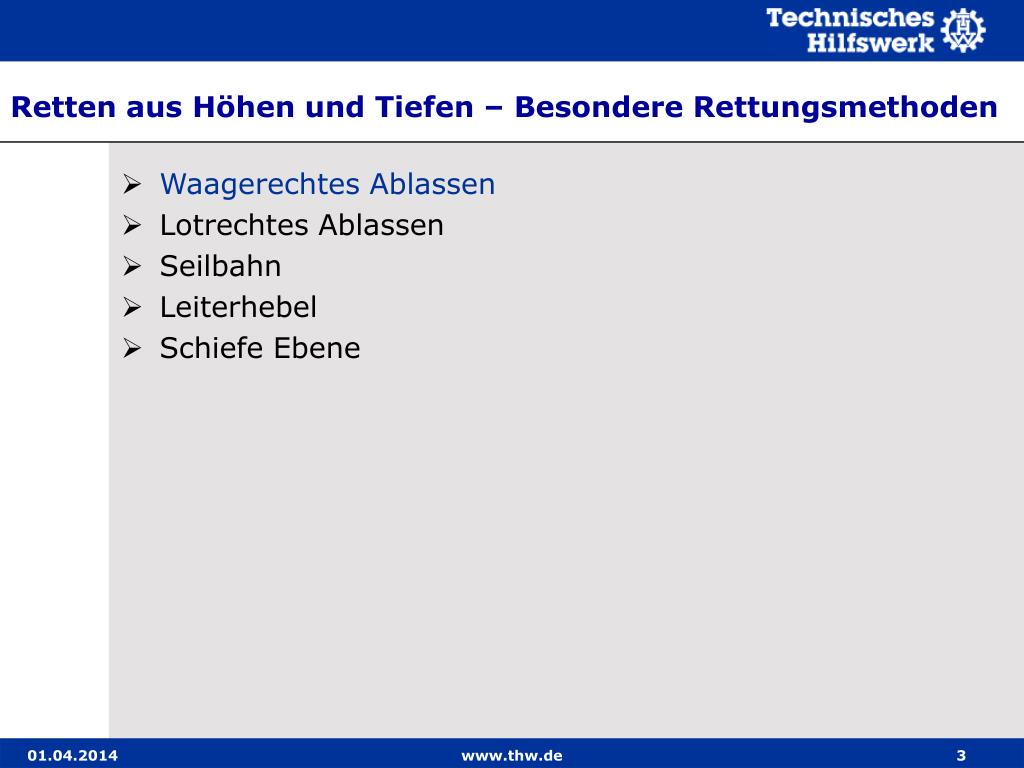

Retten aus h hen und tiefen besondere rettungsmethoden3 l.jpg

Retten aus Höhen und Tiefen – Besondere Rettungsmethoden

  • Waagerechtes Ablassen

  • Lotrechtes Ablassen

  • Seilbahn

  • Leiterhebel

  • Schiefe Ebene

www.thw.de


Waagerechtes ablassen l.jpg

Waagerechtes Ablassen

www.thw.de


Waagerechtes ablassen5 l.jpg

Waagerechtes Ablassen

www.thw.de


Waagerechtes ablassen6 l.jpg

Waagerechtes Ablassen

Durchführung:

  • Helfer 1 bis 4 erfassen die Lastseile dicht oberhalb des Achterknotens.

  • Bringen die Krankentrage über / unter die Öffnung.

  • Führen die Lastseile und lassen die Krankentrage ab bzw. holen sie auf.

    In gleicher Weise ist mit dem Schleifkorb zu verfahren.

    Beachte:

  • Auf straffe Leinenführung achten.

  • Sämtliche Helfer haben sich einen freien und sicheren Standplatz zu schaffen.

  • Gesicht des Verletzten ggf. mit Tuch oder ähnlichem abdecken.

www.thw.de


Waagerechtes ablassen vorbereiten der krankentrage l.jpg

Waagerechtes Ablassen – Vorbereiten der Krankentrage

www.thw.de


Waagerechtes ablassen vorbereiten der krankentrage8 l.jpg

Waagerechtes Ablassen – Vorbereiten der Krankentrage

Durchführung:

  • Verletzten mit Wolldecke auf die Krankentrage legen und durch Gurtbänder sichern.

  • Verletzten durch Leinen zusätzlich sichern.

  • Enden des Lastseiles an den Tragefüßen mit Mastwurf anschlagen und durch Halbschlag sichern.

  • Lastseile anziehen und mit Mastwurf an den Tragegriffen festlegen.

  • Lastseile mittig etwa 40 cm über den Tragegriffen entfernt mit Achterknoten verbinden.

www.thw.de

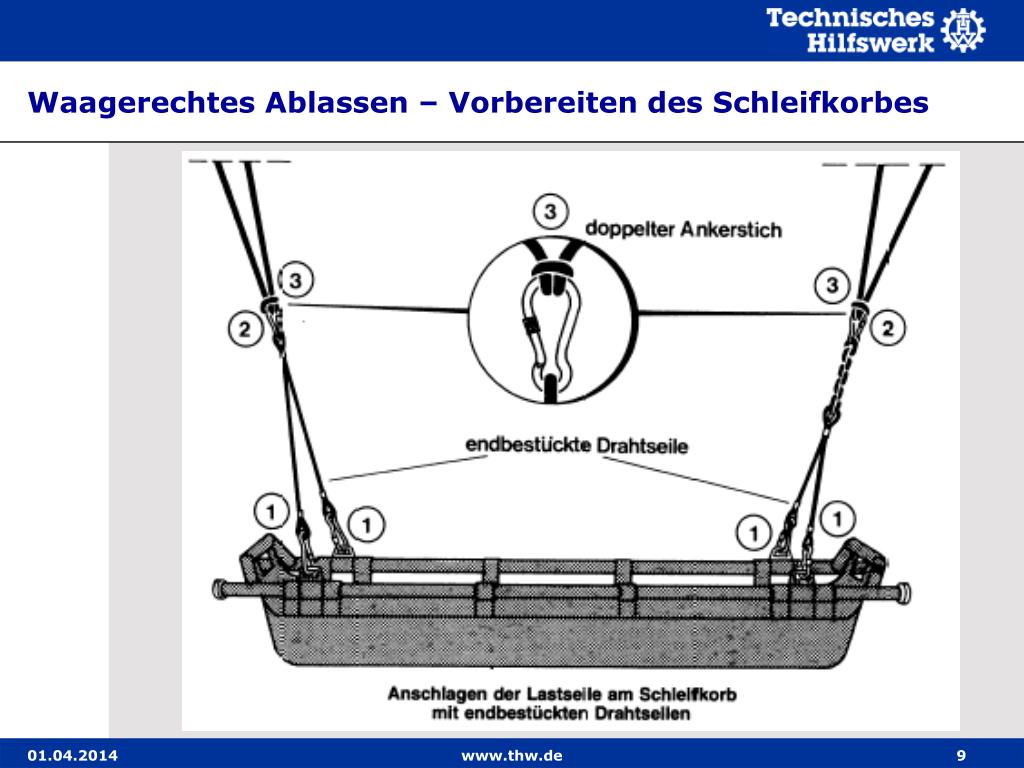

Waagerechtes ablassen vorbereiten des schleifkorbes l.jpg

Waagerechtes Ablassen – Vorbereiten des Schleifkorbes

www.thw.de


Waagerechtes ablassen vorbereiten des schleifkorbes10 l.jpg

Waagerechtes Ablassen – Vorbereiten des Schleifkorbes

www.thw.de


Waagerechtes ablassen vorbereiten des schleifkorbes11 l.jpg

Waagerechtes Ablassen – Vorbereiten des Schleifkorbes

Durchführung:

  • Verletzten mit Wolldecke in den Schleifkorb legen und durch Gurtbänder sichern.

  • Endbestückte Drahtseile mittels Karabinerhaken an den beweglichen Ösen des Schleifkorbes einhängen und sichern.

  • Je einen Karabinerhaken im letzten Kettenglied bzw. in die Kausche der endbestückten Drahtseile einhängen und sichern.

  • Lastseile mit doppeltem Ankerstich an den Karabiner-haken anschlagen.

www.thw.de

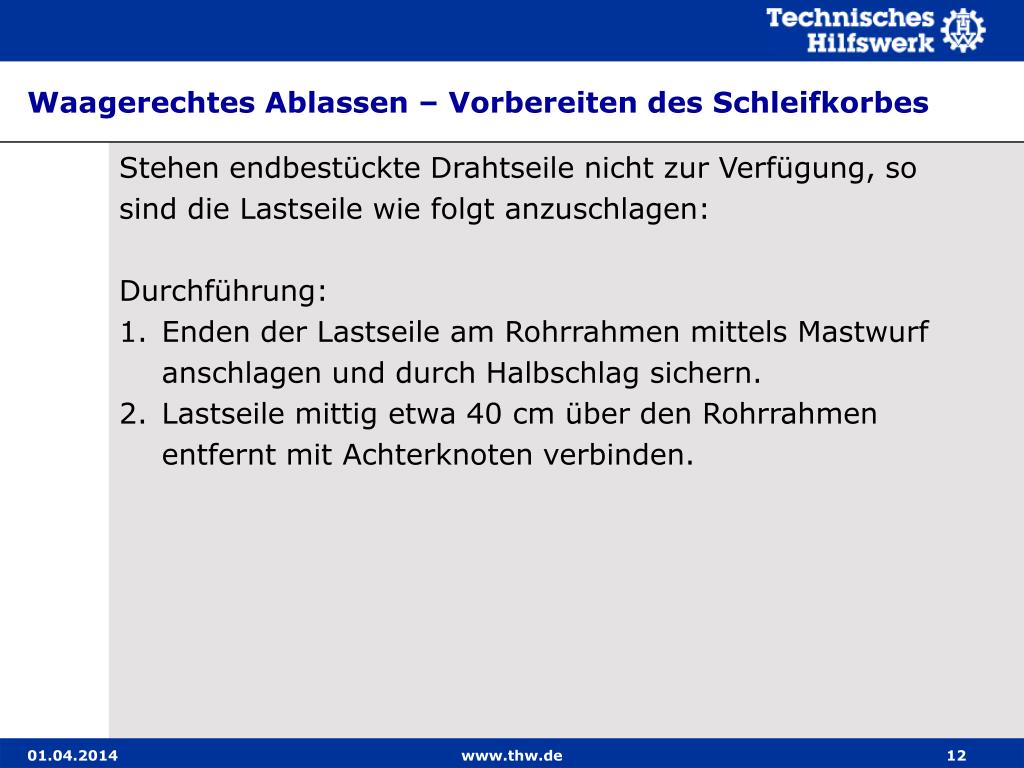

Waagerechtes ablassen vorbereiten des schleifkorbes12 l.jpg

Waagerechtes Ablassen – Vorbereiten des Schleifkorbes

Stehen endbestückte Drahtseile nicht zur Verfügung, so

sind die Lastseile wie folgt anzuschlagen:

Durchführung:

  • Enden der Lastseile am Rohrrahmen mittels Mastwurf anschlagen und durch Halbschlag sichern.

  • Lastseile mittig etwa 40 cm über den Rohrrahmen entfernt mit Achterknoten verbinden.

www.thw.de


Retten aus h hen und tiefen besondere rettungsmethoden13 l.jpg

Retten aus Höhen und Tiefen – Besondere Rettungsmethoden

  • Waagerechtes Ablassen

  • Lotrechtes Ablassen

  • Seilbahn

  • Leiterhebel

  • Schiefe Ebene

www.thw.de


Lotrechtes ablassen l.jpg

Lotrechtes Ablassen

www.thw.de


Lotrechtes ablassen15 l.jpg

Lotrechtes Ablassen

Durchführung:

  • Helfer 1 und 2 erfassen die Lastseile und sichern die Krankentrage durch Ziehen an den Lastseilen.

  • Helfer 3 und 4 heben auf Kommando die Krankentrage auf und

  • lassen sie gemeinsam mit den Helfern 1 und 2 ab.

  • Helfer 5 übernimmt die Führung der Krankentrage.

www.thw.de


Lotrechtes ablassen16 l.jpg

Lotrechtes Ablassen

www.thw.de


Lotrechtes ablassen17 l.jpg

Lotrechtes Ablassen

Durchführung:

  • Zum Ablassen heben die Helfer 1 bis 4 die Krankentrage zu-nächst an, schieben sie über die Fensterbrüstung, lassen die Krankentrage fußseitig langsam und vorsichtig abkippen und sichern sie kopfseitig mit den Tragefüßen auf der Fensterbrüstung.

  • Die Helfer 1 bis 4 besetzen nacheinander die Lastseile und sichern die Krankentrage durch Ziehen an den Lastseilen.

  • Helfer 5 übernimmt die Führungsleinen.

  • Helfer 2 und 4 heben auf Kommando die Krankentrage mit den Lastseilen von der Fensterbrüstung ab und

  • lassen gemeinsam mit Helfer 1 und 3 die Krankentrage ab.

    Das Ablassen / Hochziehen eines lotrechten hängenden Schleif-

    korbes erfolgt sinngemäß.

www.thw.de


Lotrechtes ablassen18 l.jpg

Lotrechtes Ablassen

Beachte:

  • Beim Herausreichen der Krankentrage aus Öffnungen ist darauf zu achten, dass dem Verletzten keine zusätz-lichen Rückenverletzungen zugefügt werden. Der Rücken des Verletzten ist ggf. durch Unterlegen von Decken, Jacken oder dergleichen abzupolstern.

  • Falls erforderlich an der Ablassöffnung Seilschutz an-bringen.

  • Beim Ablassen / Hochziehen durch Treppenräume, Auf-zugschächte oder durch Deckenbrüche können Führungsleinen entfallen. Die Krankentrage ist dann durch Helfer zu führen.

www.thw.de


Lotrechtes ablassen vorbereiten der krankentrage l.jpg

Lotrechtes Ablassen – Vorbereiten der Krankentrage

www.thw.de


Lotrechtes ablassen vorbereiten der krankentrage20 l.jpg

Lotrechtes Ablassen – Vorbereiten der Krankentrage

Durchführung:

  • Verletzten mit Wolldecke auf die Krankentrage legen und durch Gurtbänder sichern.

  • Verletzten durch Leinen zusätzlich sichern.

  • Enden der Lastseile beiderseits der Krankentrage so aus-legen, dass sie etwa 1,00 m über die fußseitigen Tragegriffe hinausragen.

  • Beide Helfer treten in Höhe der kopfseitigen Tragefüße auf die Leinen (dadurch wird sichergestellt, dass die anzuschlagenden Leinenenden ausreichend lang bleiben.)

  • Binden mit dem abgehenden Leinenende je einen Mast-wurf um die kopfseitigen Tragegriffe.

www.thw.de


Lotrechtes ablassen vorbereiten der krankentrage21 l.jpg

Lotrechtes Ablassen – Vorbereiten der Krankentrage

  • Treten von den Leinen herunter und binden mit dem kurzen Leinenende je einen Mastwurf um die kopfsei-tigen Tragefüße.

  • Legen die Leine an den fußseitigen Tragefüßen mit Mast-wurf fest und sichern diesen durch Halbschlag.

  • Schlagen die Führungsleinen an den fußseitigen Trage-füßen mit Mastwurf an und sichern diesen mit Halb-schlag.

www.thw.de


Lotrechtes ablassen vorbereiten des schleifkorbes l.jpg

Lotrechtes Ablassen – Vorbereiten des Schleifkorbes

www.thw.de


Lotrechtes ablassen vorbereiten des schleifkorbes23 l.jpg

Lotrechtes Ablassen – Vorbereiten des Schleifkorbes

Durchführung:

  • Verletzten mit Wolldecke in den Schleifkorb legen und durch Gurtbänder sichern.

  • Enden der Lastseile am kopfseitigen Rohrrahmen des Schleifkorbes mit Mastwurf anschlagen und durch Halb-schlag sichern.

  • Führungsleinen am fußseitigen Rohrrahmen mit Mast-wurf anschlagen und durch Halbschlag sichern.

www.thw.de


Retten aus h hen und tiefen besondere rettungsmethoden24 l.jpg

Retten aus Höhen und Tiefen – Besondere Rettungsmethoden

  • Waagerechtes Ablassen

  • Lotrechtes Ablassen

  • Seilbahn

  • Leiterhebel

  • Schiefe Ebene

www.thw.de


Seilbahn l.jpg

Seilbahn

www.thw.de


Seilbahn anwendungsbereich l.jpg

Seilbahn - Anwendungsbereich

Die Seilbahn besteht aus einem Tragseil und zwei Veran-

kerungen. In Verbindung mit dem Schleifkorb oder dem

Rettungs-Sitzgurt kann die Seilbahn eingesetzt werden zum

  • Ablassen/Hochziehen von Personen aus Höhen/Tiefen,

  • Überwinden von Hindernissen (Schluchten, Trümmer-gelände, Wasserläufe etc.),

  • Geräte- und Materialtransport.

    Als Tragseil dient in erster Linie das Greifzugseil. Nur in be-

    sonderen Fällen kann hierzu auch das Windenseil des GKW

    I verwendet werden. Dieses setzt voraus, dass das Fahr-

    zeug nicht an anderer Stelle benötigt wird.

www.thw.de

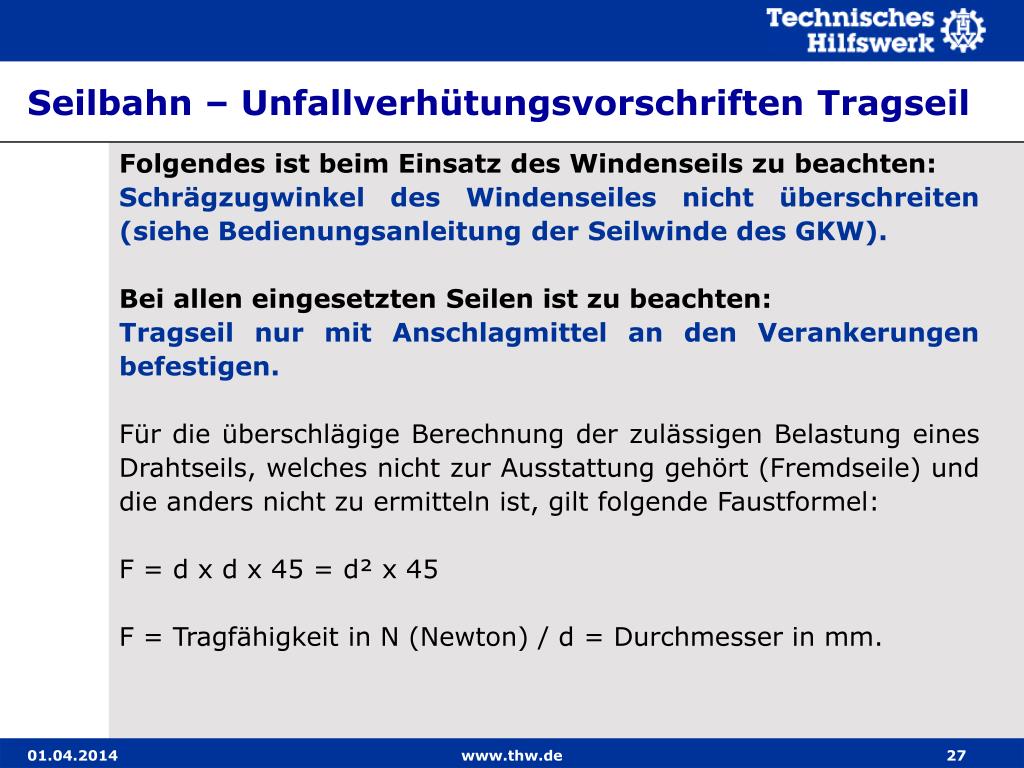

Seilbahn unfallverh tungsvorschriften tragseil l.jpg

Seilbahn – Unfallverhütungsvorschriften Tragseil

Folgendes ist beim Einsatz des Windenseils zu beachten:

Schrägzugwinkel des Windenseiles nicht überschreiten (siehe Bedienungsanleitung der Seilwinde des GKW).

Bei allen eingesetzten Seilen ist zu beachten:

Tragseil nur mit Anschlagmittel an den Verankerungen befestigen.

Für die überschlägige Berechnung der zulässigen Belastung eines Drahtseils, welches nicht zur Ausstattung gehört (Fremdseile) und die anders nicht zu ermitteln ist, gilt folgende Faustformel:

F = d x d x 45 = d² x 45

F = Tragfähigkeit in N (Newton) / d = Durchmesser in mm.

www.thw.de


Seilbahn verankerungen l.jpg

Seilbahn - Verankerungen

  • Verankerungen bzw. Verankerungspunkte sind der Be-lastung entsprechend auszuwählen und herzurichten.

  • Bauwerksteile müssen so standfest sein, dass sie alle auftretenden Kräfte aufnehmen können.

  • Verankerungen müssen ständig beobachtet werden.

  • Verankerungen an Überflurhydranten, Notrufsäulen, Lampenmasten, Verkehrsschildern oder an anderen über dem Erdboden verlaufenden Versorgungsleitungen sind verboten.

  • Bei Verwendung von Erdankern darf der Neigungswinkel des Tragseils 40° nicht überschreiten.

  • Bei schräg verlaufendem Tragseil ist die obere Veranker-ung so anzulegen, dass die am Tragseil eingehängte Krankentrage frei durch die Maueröffnung (bei Gruben o. ä. frei über die Grubenkante) bewegt werden kann.

www.thw.de

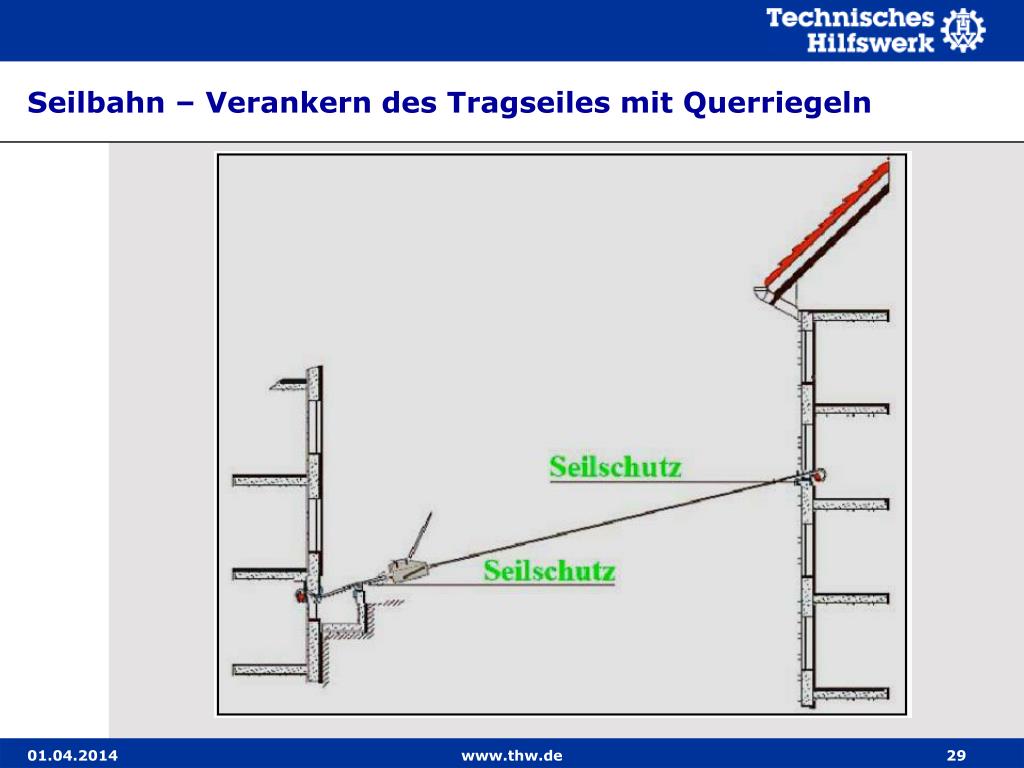

Seilbahn verankern des tragseiles mit querriegeln l.jpg

Seilbahn – Verankern des Tragseiles mit Querriegeln

www.thw.de


Seilbahn verankern des tragseiles mit querriegeln30 l.jpg

Seilbahn – Verankern des Tragseiles mit Querriegeln

www.thw.de


Seilbahn verankern des tragseiles mit querriegeln31 l.jpg

Seilbahn – Verankern des Tragseiles mit Querriegeln

1. Anschlagmittel an kopfseitiger Verankerung anschlagen, ggf. Seilschutz anbringen.

2. Greifzugseil ausrollen und mit Leine am Seilhaken hochziehen.

3. Seilhaken am Anschlagmittel anhängen und sichern.

4. Anschlagmittel an fußseitiger Verankerung anschlagen.

5. Spitze des Greifzugseils einführen, durchführen und sichern.

6. Greifzughaken in die Ösen des Anschlagmittels einhängen und sichern.

7. Greifzugseil vorspannen.

Das Spannen des Greifzugseils darf nur so weit erfolgen, dass ein

Helfer, welcher sich etwa 5 bis 6 m von der fußseitigen Veranker-

ung entfernt an das Seil hängt, einen Durchhang von ca. 30 cm

verursacht. Nach der Spannprobe das Tragseil am Mundstück des

Greifzuges markieren, Tragseil entspannen und Schleifkorb oder

Rettungs-Sitzgurt einhängen. Anschließend das Seil wieder bis zur

Markierung spannen.

www.thw.de


Seilbahn verankern des tragseils mit erdankern l.jpg

Seilbahn – Verankern des Tragseils mit Erdankern

www.thw.de


Seilbahn verankern des tragseils mit erdankern33 l.jpg

Seilbahn – Verankern des Tragseils mit Erdankern

1. Kopf- und fußseitigen Erdanker erstellen.

2. Dreibock aufbauen. (Achtung! Der Dreibock muss für die maximale Last ausgelegt werden! Bei Verwendung des BS1 des EGS als Dreibock können die Rohre durch die auftretenden Kräfte überlastet sein.)

3. Anschlagmittel an kopfseitiger Verankerung anschlagen.

4. Greifzugseil ausrollen über Umlenkrolle des Dreibocks führen.

5. Seilhaken am Anschlagmittel anhängen und sichern.

6. Anschlagmittel an fußseitiger Verankerung anschlagen.

7. Spitze des Greifzugseils einführen, durchführen und sichern.

8. Greifzughaken in die Ösen des Anschlagmittels einhängen und sichern.

9. Greifzugseil vorspannen.

Das Spannen des Greifzugseils darf nur so weit erfolgen, dass ein Helfer,

der sich etwa 5 bis 6 m von der fußseitigen Verankerung entfernt an das

Seil hängt, einen Durchhang von mindestens 30 cm verursacht. Nach der

Spannprobe Tragseil am Mundstück des Greifzuges markieren, Tragseil

entspannen und Schleifkorb oder Rettungs-Sitzgurt einhängen.

www.thw.de

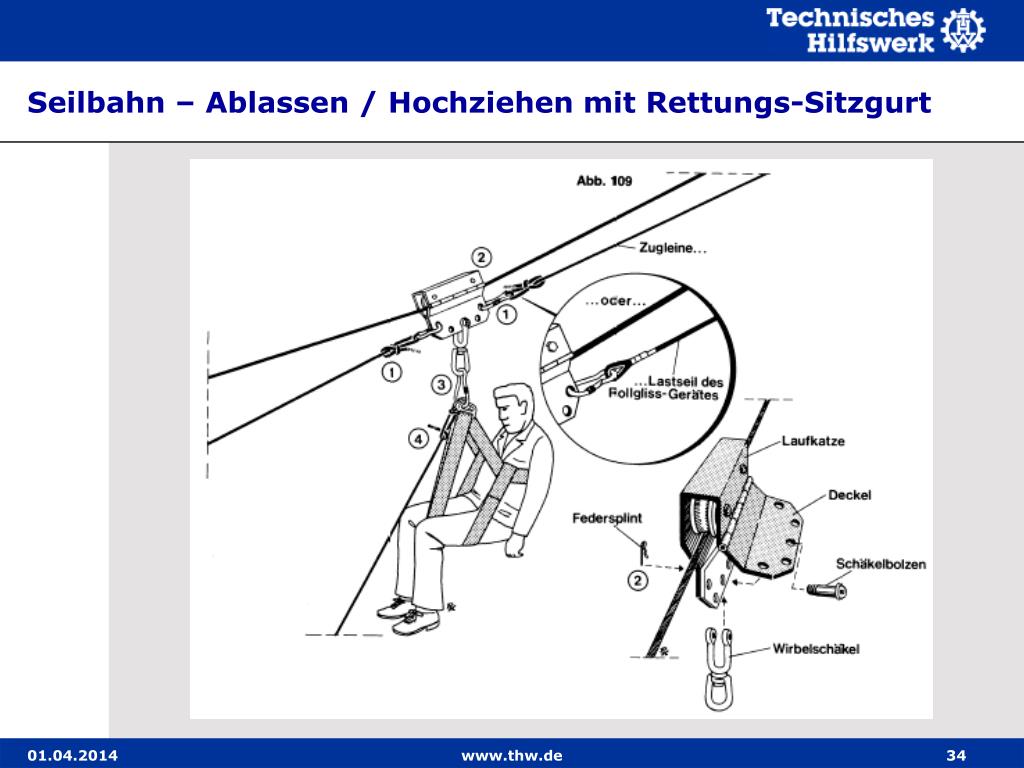

Seilbahn ablassen hochziehen mit rettungs sitzgurt l.jpg

Seilbahn – Ablassen / Hochziehen mit Rettungs-Sitzgurt

www.thw.de

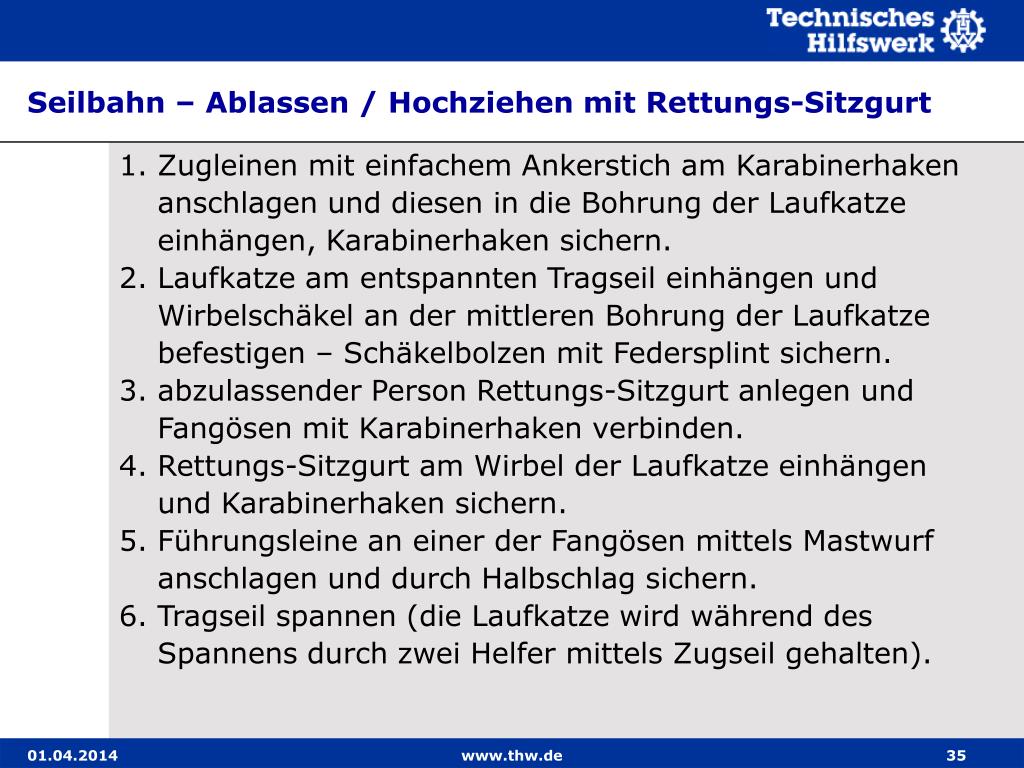

Seilbahn ablassen hochziehen mit rettungs sitzgurt35 l.jpg

Seilbahn – Ablassen / Hochziehen mit Rettungs-Sitzgurt

  • Zugleinen mit einfachem Ankerstich am Karabinerhaken anschlagen und diesen in die Bohrung der Laufkatze einhängen, Karabinerhaken sichern.

  • Laufkatze am entspannten Tragseil einhängen und Wirbelschäkel an der mittleren Bohrung der Laufkatze befestigen – Schäkelbolzen mit Federsplint sichern.

  • abzulassender Person Rettungs-Sitzgurt anlegen und Fangösen mit Karabinerhaken verbinden.

  • Rettungs-Sitzgurt am Wirbel der Laufkatze einhängen und Karabinerhaken sichern.

  • Führungsleine an einer der Fangösen mittels Mastwurf anschlagen und durch Halbschlag sichern.

  • Tragseil spannen (die Laufkatze wird während des Spannens durch zwei Helfer mittels Zugseil gehalten).

www.thw.de


Seilbahn ablassen hochziehen des schleifkorbes l.jpg

Seilbahn – Ablassen / Hochziehen des Schleifkorbes

www.thw.de


Seilbahn ablassen hochziehen des schleifkorbes37 l.jpg

Seilbahn – Ablassen / Hochziehen des Schleifkorbes

www.thw.de


Seilbahn ablassen hochziehen des schleifkorbes38 l.jpg

Seilbahn – Ablassen / Hochziehen des Schleifkorbes

  • Verletzten mit Wolldecke in den Schleifkorb legen und durch Gurtbänder sichern .

  • Zugleinen mit einfachem Ankerstich am Karabinerhaken anschlagen und diesen in die Bohrung der Laufkatze einhängen, Karabinerhaken sichern.

  • Laufkatze am entspannten Tragseil einhängen und Wirbelschäkel an der mittleren Bohrung der Laufkatze befestigen – Schäkelbolzen mit Federsplint sichern.

  • Endbestückte Drahtseile mit Karabinerhaken am Wirbel befestigen und Karabinerhaken sichern.

  • 2 Führungsleinen am Rohrrahmen des Schleifkorbes mit Mastwurf anschlagen und diese durch Halbschlag sichern.

  • Tragseil spannen (der Schleifkorb wird während des Spannens durch zwei Helfer mittels Zugseil gehalten).

  • 2 weitere Helfer übernehmen die Führungsleinen.

  • 1 weiterer Helfer unterstützt das Ablassen/Hochziehen an der nach oben führenden Zugleine.

www.thw.de


Seilbahn ablassen hochziehen des schleifkorbes39 l.jpg

Seilbahn – Ablassen / Hochziehen des Schleifkorbes

Beachte:

  • Schleifkorb beim Ablassen/Hochziehen möglichst quer zum Tragseil führen.

  • Beim Transport von Gerät oder Material ist der erste Ring der Verkürzungskette am endbestückten Drahtseil mit dem Karabinerhaken zu verbinden.

  • Beim Hochziehen eines Schleifkorbes an der Seilbahn kann anstelle der nach oben führenden Zugleine das Auf- und Abseilgerät eingesetzt werden.

www.thw.de


Retten aus h hen und tiefen besondere rettungsmethoden40 l.jpg

Retten aus Höhen und Tiefen – Besondere Rettungsmethoden

  • Waagerechtes Ablassen

  • Lotrechtes Ablassen

  • Seilbahn

  • Leiterhebel

  • Schiefe Ebene

www.thw.de

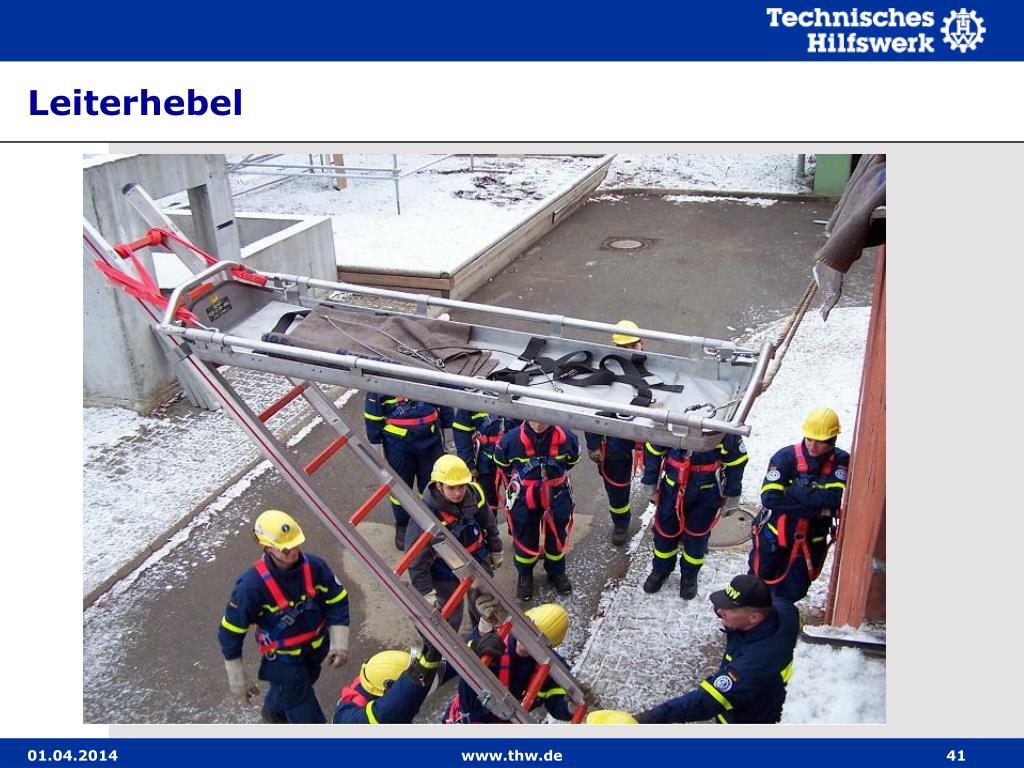

Leiterhebel l.jpg

Leiterhebel

www.thw.de


Leiterhebel42 l.jpg

Leiterhebel

www.thw.de


Leiterhebel43 l.jpg

Leiterhebel

www.thw.de


Leiterhebel44 l.jpg

Leiterhebel

www.thw.de


Leiterhebel anwendungsbereich l.jpg

Leiterhebel - Anwendungsbereich

Der Leiterhebel dient in Verbindung mit dem Schleifkorb zum waagerechten Ablassen oder Hochziehen von Verletzten und zum Überwinden von Höhenunterschieden und Hindernissen.

Diese Methode ist nur sinnvoll, wenn mehrere Personen zu Retten sind und der entsprechende Platz zum Aufrichten oder Umlegen der Leiter vorhanden ist. Insgesamt kann dann aber sogar schneller gearbeitet werden als zum Beispiel mit einer Drehleiter der Feuerwehr.

Mit ihm können auch Verletzte gerettet werden, die horizontal transportiert werden müssen, wenn eine andere Methode nicht möglich ist.

Es ist wichtig, dass beim Ablassen oder Hochziehen unbedingt nur auf Kommanndo gearbeitet wird!

www.thw.de


Leiterhebel46 l.jpg

Leiterhebel

www.thw.de


Leiterhebel47 l.jpg

Leiterhebel

  • Den Verletzten mit Wolldecke in den Schleifkorb legen und durch Gurtbänder sichern.

  • Helfer 5 und 6 stellen die Leiter zum Ablassen auf und stellen sie leicht schräg an.

  • Helfer 3-4 schlagen die Führungsleinen und die Bandschlingen an der Leiter an.

  • Helfer 1 und 2 verbinden die Sicherheitsseile und schlagen sie am Schleifkorb an.

  • Helfer 5 und 6 sichern die Leiter während Helfer 3 und 4 sich herunter begeben.

  • Helfer 1 und 2 schlagen den Schleifkorb mit Karabinern an den Bandschlingen an und schieben die Griffe des Schleifkorbs ein.

  • Helfer 3 und 4 heben die Leiter an und stellen sie senkrecht.

  • Helfer 5 und 6 gehen an die Führungsleinen.

  • Truppführer gibt die Kommandos!

  • Helfer 3 und 4 legen die Leiter an den Holmen um.

  • Helfer 1 und 2 lassen die Sicherheitsseile Hand über Hand ab.

  • Helfer 5 und 6 führen die Leiter beim Herablassen an den Führungsleinen.

www.thw.de


Leiterhebel48 l.jpg

Leiterhebel

  • Höhenunterschied abmessen.

  • Schleifkorb so an den Leiterteilen anschlagen, dass er beim auf oder Ablassen frei geführt werden kann: Richtwert ist 2 Sprossen oberhalb des Hindernisses.

  • Anschlagen:

    Die Bandschlingen werden oberhalb einer Sprosse an die Leiter angeschlagen. Der Leiterholm kann dabei mehrmals umwickelt werden, um die freie Länge der Bandschlinge zu kürzen.

  • Die Führungsleinen werden, wenn erforderlich eine Sprosse oberhalb der Bandschlingen mit einem einfachen Ankerstich angeschlagen.

  • Die beiden Sicherheitsseile auf gleicher Länge, ca. 1,5 m vom Karabinerhakenende entfernt mit einem Sackstich verbunden.

  • Die Sicherheitsseile werden anschließend am Fußende des Schleifkorbes mittels Karabiner an den Anschlagösen einge-hängt und gesichert.

  • Die Sicherheitsseile und die Führungsleinen werden so ausge-legt, dass sie problemlos ab oder aufgewickelt werden können und die Helfer beim Auf- oder Ablassen nicht behindern!

  • Der Schleifkorb wird Kopfseitig mittels Karabiner an den Band-schlingen angeschlagen und gesichert.

www.thw.de


Retten aus h hen und tiefen besondere rettungsmethoden49 l.jpg

Retten aus Höhen und Tiefen – Besondere Rettungsmethoden

  • Waagerechtes Ablassen

  • Lotrechtes Ablassen

  • Seilbahn

  • Leiterhebel

  • Schiefe Ebene

www.thw.de


Schiefe ebene l.jpg

Schiefe Ebene

www.thw.de


Schiefe ebene vorbereiten des schleifkorbes l.jpg

Schiefe Ebene – Vorbereiten des Schleifkorbes

www.thw.de


Schiefe ebene anwendungsbereich l.jpg

Schiefe Ebene - Anwendungsbereich

Mit Hilfe dieser Methode können Verletzte in Schleifkörben aus Höhen und Tiefen abgelassen bzw. hochgezogen wer-den. Als angelegte Leiter ist hierbei die Verwendung bis zu vier Steckleiterteilen möglich.

Beachte:

Schiefe Ebenen aus drei oder vier Steckleiterteilen sind grundsätzlich zu unterstützen. Die Abstützung muss recht-winklig zur Leiterlängsrichtung angeordnet werden.

Das Abstützen unter der Leiter durch Helfer ist aus Grün-den der Unfallverhütung verboten!

www.thw.de


Schiefe ebene vorbereiten des schleifkorbes und der leiter l.jpg

Schiefe Ebene – Vorbereiten des Schleifkorbes und der Leiter

  • Verletzten mit Wolldecke in den Schleifkorb legen und durch Gurtbänder sichern.

  • Endbestücktes Drahtseil mittels Karabinerhaken an den kopfseitigen Ösen des Schleifkorbes ein-hängen und sichern.

  • Karabinerhaken am ersten Übergangsglied der Verkürzungskette einhängen und sichern.

  • Lastseil mit einfachen Ankerstich am Karabiner-haken anschlagen.

    (wenn kein endbestücktes Drahtseil zur Verfügung steht,

    so sind die Lastseile wie folgt anzuschlagen:

  • Lastseile am kopfseitigen Rohrrahmen des Schleifkorbs mit Mastwurf anschlagen und diesen durch Halbschlag sichern.)

  • Führungsleinen am fußseitigen Rohrrahmen des Schleifkorbes mit Mastwurf anschlagen und diesen durch Halbschlag sichern.

www.thw.de


Schiefe ebene ablassen des schleifkorbes l.jpg

Schiefe Ebene – Ablassen des Schleifkorbes

  • Helfer 1 und 2 heben den Schleifkorb an, setzen ihn auf dem oberen Steckleiterteil ab und ergreifen – dabei den Schleifkorb sichernd – die Lastseile.

  • Helfer 3 und 4 übernehmen die Führungsleinen.

  • Auf Kommando lassen Helfer 1 und 2 das Lastseil langsam nach, während

  • Helfer 3 und 4 durch Ziehen und Führen an den Führungsseilen das Ablassen unterstützen.

www.thw.de


Schiefe ebene hochziehen des schleifkorbes l.jpg

Schiefe Ebene – Hochziehen des Schleifkorbes

Das Hochziehen eines Schleifkorbes über eine Leiter als „Schiefe Ebene“ ist sinngemäß durchzuführen.

www.thw.de


  • Login
